Teilen Sie die Bauplanung, nicht die Datei: Zusammenarbeit bei der Architektur mit freigebbarem AI-Chatverlauf

Bei komplexen Projekten ist das Teilen eines Diagramms als statische Datei (PNG, PDF) grundsätzlich unzureichend. Es liefert das Endresultat jedoch lässt den entscheidenden Kontext aus: warumdas Diagramm in dieser Form erstellt wurde, werdie Änderungen beantragt hat, und *welche* Alternativen in Betracht gezogen wurden. Dies zwingt die Beteiligten dazu, mühsame E-Mail-Ketten zu starten und wiederholte Fragen zu stellen, was entscheidende Freigaben verzögert und das Risiko von Missverständnissen erhöht. Effektive Zusammenarbeit erfordert das Teilen desGrund und der Entwicklungdes Modells, nicht nur des Endbildes. Der Gestaltungsprozess – die Gespräche selbst – ist ebenso wichtig wie das Ergebnis.

Visual Paradigms AI-Chatbotlöst dies, indem er den gesamten Gestaltungsverlauf als das definitive Artefakt behandelt und somit ideal für moderne, transparente und asynchrone Zusammenarbeit ist.

Teilen Sie die Entwicklung, nicht nur das Ende

Die KI ermöglicht zwei leistungsstarke Zusammenarbeitsfunktionen, die die Art und Weise, wie Teams mit Modellen arbeiten, neu definieren:

  1. Persistente Chatverläufe:Jede Interaktion – der ursprüngliche Prompt, das generierte Diagramm (UML, C4, ArchiMate), jede anschließende Nachbearbeitungsoperation (z. B. „Container hinzufügen“, „System umbenennen“) und jede Antwort der KI – wird automatisch in einem persistierenden **Chatverlauf** gespeichert. Dieser Verlauf ist die endgültige Quelle der Wahrheit für Gestaltungsentscheidungen.
  2. Freigebbare URL:Sie können **eine Chat-Sitzung über eine URL mit anderen teilen**. Wenn ein Beteiligter den Link öffnet, sieht er den gesamten Verlauf. Er kann die Entwicklung der Gestaltung von der hochleveligen Beschreibung bis zum endgültigen, detaillierten **UML-Klassendiagramm** oder **C4-Bereitstellungsdigramm**.

Dies schafft eine vollständige, kontextbasierte Nachverfolgung für das Projekt, reduziert die Kommunikationswege drastisch und stellt sicher, dass alle Beteiligten das *Warum* hinter der Architektur verstehen.

We can share our chat history with others to better understand the workflow

Verbesserte Überprüfung und Verantwortlichkeit

Diese dynamische Freigabefunktion ist für mehrere Schlüsselaktivitäten des Teams unverzichtbar, bei denen Transparenz entscheidend ist:

  • Überprüfung durch Beteiligte: Statt einer statischen Präsentation senden Sie die Chatverlauf. Stakeholder können die Entwicklung des Modells überprüfen und sofort die von der KI **vorgeschlagenen Nachfragen** sehen, die sie dazu anleiten, die tieferen Implikationen des Designs zu berücksichtigen, anstatt sich nur auf die Ästhetik zu konzentrieren.
  • Onboarding und Schulung: Neue Teammitglieder können den Chatverlauf für wichtige Modelle überprüfen, um schnell die Architektur des Projekts und die Entscheidungen, die sie geprägt haben, zu verstehen. Der Verlauf fungiert als lebendige Wissensbasis, die komplexe Konzepte im Kontext erläutert.
  • Beratung und Kundenarbeit: Berater können den freigebaren Link als transparente Aufzeichnung aller Modellierungsarbeiten nutzen und den Kunden eine unbestreitbare, klare Aufzeichnung des Gestaltungsprozesses, der Entscheidungsgrundlagen und der Modellkonformitätsprüfungen bereitstellen.
  • Nachvollziehbarkeit: Die Fähigkeit, den genauen Prompt zu verfolgen, der zu einer Designänderung führte, liefert eine unverzichtbare Aufzeichnung für die regulatorische Compliance oder die technische Nachuntersuchung nach einem Vorfall.

Zusammenarbeit jenseits des Diagramms

Die KI stellt sicher, dass alle Aspekte der Projektkommunikation innerhalb der kooperativen Chat-Sitzung abgedeckt sind.

  • Integrierte Dokumentation: Bevor Sie teilen, können Sie die KI bitten, ein **narratives Bericht** über das Modell zu erstellen. Dieser Bericht und der generierende Prompt werden ebenfalls im freigebaren Verlauf gespeichert und bieten eine perfekte Kombination aus visueller und textlicher Dokumentation.
  • Einhaltung von Standards: Da die KI gezielt auf wichtige Standards trainiert wurde, halten die freigegebenen Modelle klare Konformitätsregeln ein, was es verteilten Teams erleichtert, effektiv zusammenzuarbeiten, ohne ständig manuelle Überprüfungen vornehmen zu müssen.
  • Modellkontinuität: Selbst nachdem ein Gespräch geteilt wurde, kann der ursprüngliche Benutzer das Modell **in Visual Paradigm importieren**, um professionelle Versionskontrolle und Repository-Management durchzuführen und die Designkontinuität von der ersten kooperativen Diskussion bis zur endgültigen Umsetzung aufrechtzuerhalten.

Hören Sie auf, veraltete PDFs und statische Bilder zu versenden. Beginnen Sie damit, den lebendigen, kooperativen Bauplan Ihres Gestaltungsprozesses zu teilen. Die Zukunft der architektonischen Überprüfung ist dialogbasiert und transparent.

Fördern Sie heute transparente architektonische Zusammenarbeit beichat.visual-paradigm.com.

KI im Vergleich zu manueller Diagrammerstellung: Welche Methode passt zu Ihrem Workflow?

Jahrelang bedeutete die Erstellung von Diagrammen das manuelle Ziehen von Formen, das Ausrichten von Verbindungen und das Beschriften von Komponenten. Es war präzise, aber zeitaufwendig.
Heute haben KI-gestützte Tools wie der Visual Paradigm Online KI-Chatbot die Erstellung von Diagrammen revolutioniert – indem sie Texteingaben in vollständige UML-, BPMN- oder Flussdiagramme in Sekundenschnelle umwandeln.

Aber welche Methode passt besser zu Ihrem Workflow: KI oder manuelle Diagrammerstellung? Lassen Sie uns die Vor- und Nachteile beider Ansätze untersuchen und wie die Kombination beider Ansätze optimale Ergebnisse liefert.

Manuelle Diagrammerstellung: Vollständige Kontrolle mit mehr Aufwand

Die manuelle Diagrammerstellung ist seit langem der Standardansatz für Fachleute. Sie bietet vollständige kreative Freiheit – jedes Element, jede Anordnung und jede Verbindung wird genau so gestaltet, wie beabsichtigt.

Vorteile:

  • Vollständige Gestaltungskontrolle: Sie entscheiden über Layout, Benennung und visuelle Details.
  • Besseres konzeptuelles Verständnis: Das manuelle Zeichnen von Formen vertieft das Verständnis der Systemlogik.
  • Hohe Anpassungsfähigkeit: Ideal zur Feinabstimmung von Präsentationen und zur Erfüllung spezifischer visueller Standards.

Herausforderungen:

  • Zeitaufwendig: Komplexe Diagramme können Stunden dauern, bis sie perfekt sind.
  • Wiederholte Anpassungen: Kleine Änderungen können umfangreiche Neuanordnungen erfordern.
  • Steiler Lernkurve: Anfänger haben oft Schwierigkeiten mit Modellierungsnotationen und Best Practices.

Die manuelle Diagrammerstellung bleibt für erfahrene Modelleure wertvoll, die Genauigkeit benötigen, erfordert aber mehr Zeit und Aufwand.

KI-Diagrammerstellung: Geschwindigkeit und Einfachheit in der Skalierung

KI-gestützte Diagrammierungstools wie der KI-Chatbot von Visual Paradigm Online verwenden natürliche Sprache, um Diagramme automatisch zu erstellen.
Sie beschreiben einfach, was Sie benötigen – zum Beispiel:

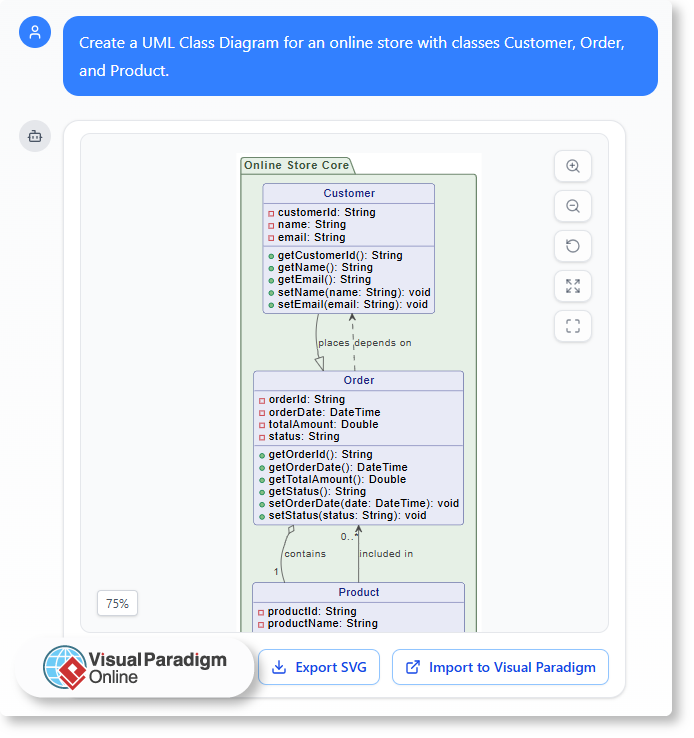

„Erstellen Sie ein UML-Klassendiagramm für einen Online-Shop mit den Klassen Kunden, Bestellung und Produkt.“

Innerhalb von Sekunden generiert das Tool ein strukturiertes, sofort editierbares Diagramm.

UML Class Diagram for an online store with classes Customer, Order, and Product.

Vorteile:

  • Sofortige Ergebnisse: Erstellen Sie komplett fertige Diagramme in Momenten.
  • Keine Modellierungskenntnisse erforderlich: Die KI übernimmt Syntax und Struktur automatisch.
  • Ideal für Brainstorming: Schnelle Visualisierung von Ideen in frühen Entwicklungsstadien oder Vergleich mehrerer Versionen.

Herausforderungen:

  • Geringere Kontrolle über das Layout: Die KI konzentriert sich auf Genauigkeit, nicht auf ästhetische Gestaltung.
  • Begrenzte kreative Feinabstimmung: Einige Anpassungen erfordern weiterhin manuelle Bearbeitung.
  • Abhängig von der Klarheit der Eingabe: Die Ergebnisse variieren je nach Qualität der Beschreibung.

Die KI-Diagrammerstellung überzeugt durch Geschwindigkeit, Zugänglichkeit und Automatisierung – besonders nützlich für schnelle Iterationen oder die Validierung von Konzepten.

Die richtige Balance finden: Warum Sie beide Ansätze brauchen

Anstatt eine einzelne Herangehensweise zu wählen, profitieren moderne Workflows am meisten von der künstlichen Intelligenz unterstützten manuellen Bearbeitung.
Der Visual Paradigm Online KI-Chatbot verbindet beide Welten in einer einzigen Umgebung:

Beginnen Sie mit der KI-Generierung – erstellen Sie sofort Ihr Basisdiagramm aus Text.

  • Fordern Sie die KI um Anpassungen oder Erklärungen an – beispielsweise „Fügen Sie eine Vererbungsbeziehung hinzu“ oder „Erklären Sie diese Interaktion.“
  • Wechseln Sie zur manuellen Bearbeitung – verfeinern, verschieben und gestalten Sie Elemente direkt im Editor.

Dieser hybride Ansatz spart Zeit, während die vollständige Kontrolle erhalten bleibt und Ihnen ermöglicht, von der Ideenfindung bis zur endgültigen Dokumentation produktiv zu bleiben.

Praxisbeispiele

  • Software-Designer: Nutzen Sie die KI, um UML-Diagramme zu entwerfen, und verfeinern Sie diese anschließend manuell für präzise Systemdokumentation.
  • Geschäftsanalysten: Erstellen Sie BPMN- oder Flussdiagramme für Besprechungen und verfeinern Sie die wichtigsten Schritte für Klarheit.
  • Studenten & Lehrkräfte: Erlernen Sie UML oder Prozessmodellierung schneller mit Echtzeit-Beispielen und Rückmeldungen.

Jeder Anwendungsfall profitiert von der Effizienz der KI, ohne die manuelle Präzision zu verlieren – ein Gleichgewicht, das sowohl für professionelle als auch für bildungsspezifische Umgebungen ideal ist.

Das Beste aus beiden Welten mit Visual Paradigm Online

Visual Paradigm Online bietet einen integrierten Modellierungsarbeitsplatz, der die KI-gestützte Erstellung und die manuelle Feinabstimmung nahtlos unterstützt.
Sie können:

  1. Erstellen Sie Diagramme aus natürlichsprachlichen Eingaben.
  2. Fordern Sie KI-basierte Erklärungen oder Verbesserungen an.
  3. Bearbeiten Sie jedes Element manuell im visuellen Editor.
  4. Speichern und teilen Sie Ihre Arbeit sofort in der Cloud.

Durch die Kombination von Automatisierung und menschlicher Kreativität stellt es sicher, dass Ihr Workflow sowohl schnell als auch flexibel ist – ohne Qualität oder Klarheit zu opfern.

Fazit

KI und manuelle Diagrammerstellung haben jeweils einzigartige Stärken. Die manuelle Gestaltung bietet Präzision und Kontrolle; KI liefert Geschwindigkeit und Einfachheit.
Der Visual Paradigm Online KI-Chatbot vereint beides und ermöglicht es Ihnen, schnell zu beginnen, einfach zu verfeinern und professionelle Ergebnisse in kürzerer Zeit zu liefern.
Unabhängig davon, ob Sie Systeme entwerfen, Prozesse abbilden oder UML lernen – dieses Gleichgewicht stellt sicher, dass Ihre Diagramme Ihren Arbeitsablauf wirklich unterstützen.

Integration der KI-Diagrammerstellung in Ihren täglichen Arbeitsablauf

Moderne Projekte erfordern Klarheit, Geschwindigkeit und Zusammenarbeit – doch die Umsetzung von Ideen in visuelle Darstellungen dauert oft länger, als erwartet. Ob Sie einen Prozess dokumentieren, ein Konzept erklären oder ein neues System planen: Die Erstellung von Diagrammen kann wertvolle Zeit in Anspruch nehmen. Hier setzen KI-gestützte Tools wie der Visual Paradigm Online KI-Chatbot die Arbeitsweise neu.

Durch das Verständnis von natürlicher Sprache und die Erzeugung von bearbeitungsfertigen Diagrammen verändert der Chatbot Ihre Arbeitsweise – von der Idee bis zur Fertigstellung.

Eine intelligente Art, Ihren Tag zu beginnen

Statt mit einer leeren Leinwand zu beginnen, können Sie mit einem Gespräch starten. Beschreiben Sie Ihre Idee oder Ihren Arbeitsablauf in einfacher Sprache, und lassen Sie die KI die erste Version für Sie erstellen.

Zum Beispiel:

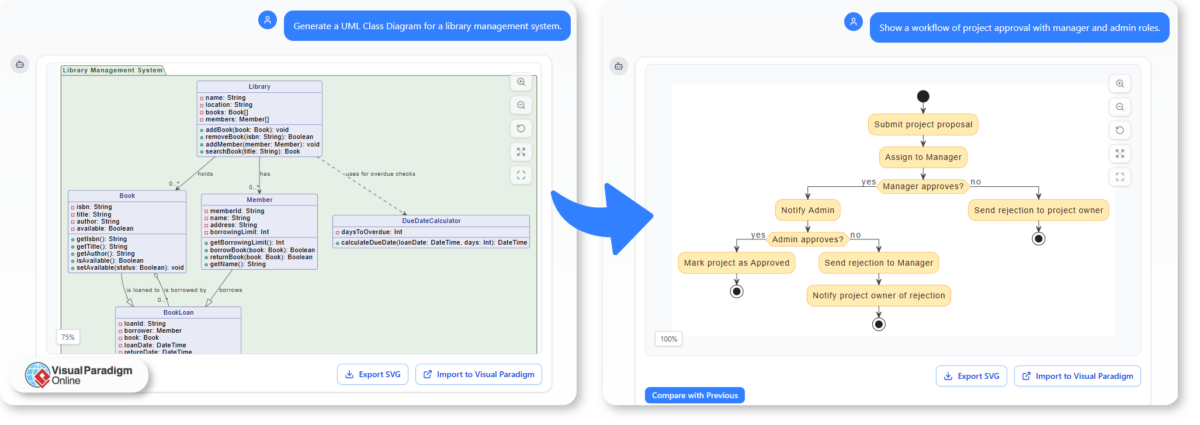

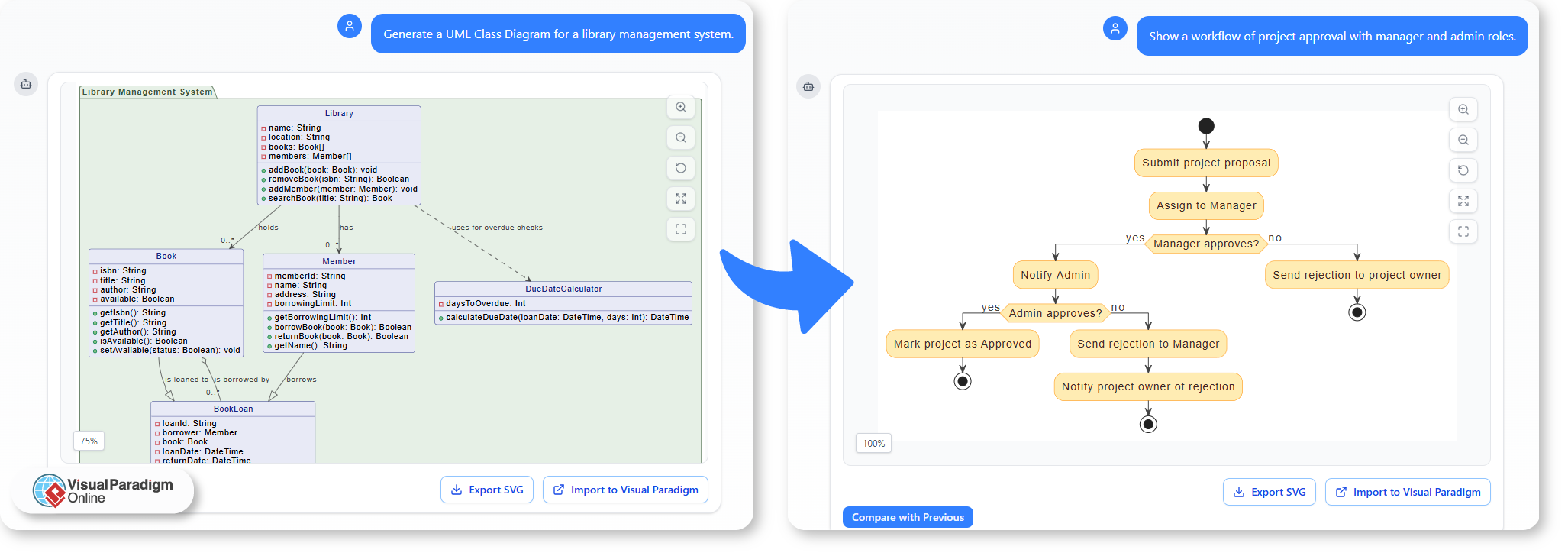

  • „Erstellen Sie ein UML-Klassendiagramm für ein Bibliotheksverwaltungssystem.“
  • „Zeigen Sie einen Arbeitsablauf für die Projektgenehmigung mit den Rollen Manager und Administrator.“

Diese Eingaben erzeugen sofort strukturierte Diagramme, die Sie im Visual Paradigm Online Diagramm-Editor verfeinern können.

A Smarter Way to Start Your Day with AI Chatbot

KI in die Dokumentation einbringen

Dokumentation beinhaltet oft die Erklärung komplexer Systeme oder Prozesse. Die KI-gestützte Diagrammerstellung vereinfacht dies, indem sie schriftliche Beschreibungen in visuelle Darstellungen umwandelt, die das Verständnis fördern.

Sie können es verwenden, um:

  • Systemdesign direkt aus Ihren schriftlichen Notizen oder Berichten darzustellen.
  • Schnelle visuelle Darstellungen für Dokumenten-Updates zu erstellen, ohne manuell neu zeichnen zu müssen.
  • Konsistenz über alle Diagramme hinweg durch den Einsatz von KI-generierten Vorlagen gewährleisten.

Dies macht die Pflege technischer oder geschäftlicher Dokumentation schneller und konsistenter.

Unterstützung von Lehre und Lernen

Lehrkräfte und Trainer können KI-generierte Diagramme ebenfalls in ihre Unterrichtsstunden integrieren. Durch die Umwandlung abstrakter Ideen in visuelle Beispiele innerhalb von Sekunden macht die KI das Lernen interaktiver und effektiver.

Zum Beispiel:

  • Lehrkräfte können zeigen, wie ein UML-Sequenzdiagramm funktioniert, indem sie einfach eine Systembeschreibung eingeben.
  • Schüler können erkunden, wie sich eine Änderung eines einzelnen Eingabewortes auf das resultierende Diagramm auswirkt – Strukturen durch Experimentieren lernen.
  • Trainingsmaterialien können mit automatisch generierten Visualisierungen bereichert werden, die zum Unterrichtsinhalt passen.

Dieser praktische Ansatz verbindet theoretisches Lernen mit praktischer Anwendung.

Beschleunigung der Planung von Entwürfen

Beim Planen von Systemen oder Arbeitsabläufen bietet die KI Teams eine schnellere Möglichkeit, Ideen visuell darzustellen, bevor sie finalisiert werden. Sie können frei brainstormen, verschiedene Strukturen testen und schnell iterieren, ohne sich um die Diagrammgestaltung kümmern zu müssen.

Häufige Szenarien sind:

  • Projektplanung:Die Verantwortlichkeiten des Teams und Genehmigungsprozesse visualisieren.
  • Softwareentwurf:Entwürfe für Systemstrukturen und -beziehungen für Diskussionen erstellen.
  • Prozessverbesserung: Identifizieren Sie Ineffizienzen, indem Sie Workflows durch schnelle KI-Entwürfe abbilden.

Sobald die Grundstruktur bereit ist, kann sie gemeinsam in VP Online verfeinert werden.

KI Teil Ihrer Routine machen

Die Integration von KI in Ihren Arbeitsablauf geht nicht darum, Kreativität zu ersetzen – sondern darum, Barrieren abzubauen. Durch die Automatisierung der Strukturerstellung kann KI Ihnen helfen, sich auf Logik, Fluss und Kommunikation zu konzentrieren.

In Ihrer täglichen Arbeit bedeutet das:

  • Weniger Stunden, die für die manuelle Zeichnung aufgewendet werden.
  • Klare Diagramme, die direkt aus Ihrer eigenen Sprache erstellt werden.
  • Schnellere Umsetzung von Dokumentation, Unterrichtsstunden und Gestaltungsplänen.

Ein effizienterer Arbeitsweg

Visual Paradigm OnlineKI-Chatbot macht das Erstellen von Diagrammen zu einem integralen Bestandteil Ihrer täglichen Routine – schnell, flexibel und intelligent. Unabhängig davon, ob Sie Lehrer, Analyst oder Designer sind, können Sie alltägliche Ideen mit einem einfachen Gespräch in professionelle Visualisierungen umwandeln.

Warum natürliche Sprache in der Softwaregestaltung wichtig ist

Wie einfacher Englisch Teams näherbringt – und wie KI ihn in strukturierte Diagramme umwandelt

Die Softwaregestaltung hat lange auf spezialisierte Notationen, Diagramme und technische Dokumentationen gesetzt. Doch bevor etwas davon existiert, beginnen Ideen meist als einfache Gespräche:„Der Benutzer meldet sich an und sieht seine Übersicht.“Die Herausforderung besteht darin, dass die Übersetzung dieser alltäglichen Beschreibungen in formale Modelle oft Verwirrung oder Inkonsistenz verursacht.

Natürliche Sprache – wenn sie effektiv eingesetzt wird – hilft, diese Lücke zu schließen, ermöglicht eine reibungslosere Zusammenarbeit und ein schnelleres Verständnis über verschiedene Teams hinweg. Und nun kann mit Hilfe von KI einfacher Englisch sofort in formale, visuelle Darstellungen umgewandelt werden.

Die Sprachbarriere in der Softwaregestaltung

Designer, Entwickler und Geschäftspartner sprechen oft in verschiedenen „Sprachen.“

  • Entwickler denken in Klassen, Komponenten und APIs.
  • Analysten schreiben Anforderungen und Anwendungsfälle.
  • Kunden beschreiben Ziele und Benutzererfahrungen in einfachen Worten.

Ohne eine gemeinsame Sprache wird die Kommunikation fragmentiert. Technische Präzision ist wichtig, kann aber auch nicht-technische Mitglieder entfremden, die das Systemverhalten verstehen müssen. Natürliche Sprache bietet diese Brücke – ein zugängliches, neutrales Medium, das alle zusammenhält, bevor man in die Struktur eintaucht.

Von einfacher Beschreibung zur klaren Gestaltung

Die Verwendung natürlicher Sprache zur Beschreibung von Systemen fördert Klarheit. Wenn Teammitglieder erklären müssen, wie etwas funktioniertin Worten, entdecken sie oft fehlende Schritte, unklare Verantwortlichkeiten oder versteckte Abhängigkeiten.

Zum Beispiel, die Beschreibung eines Prozesses als:

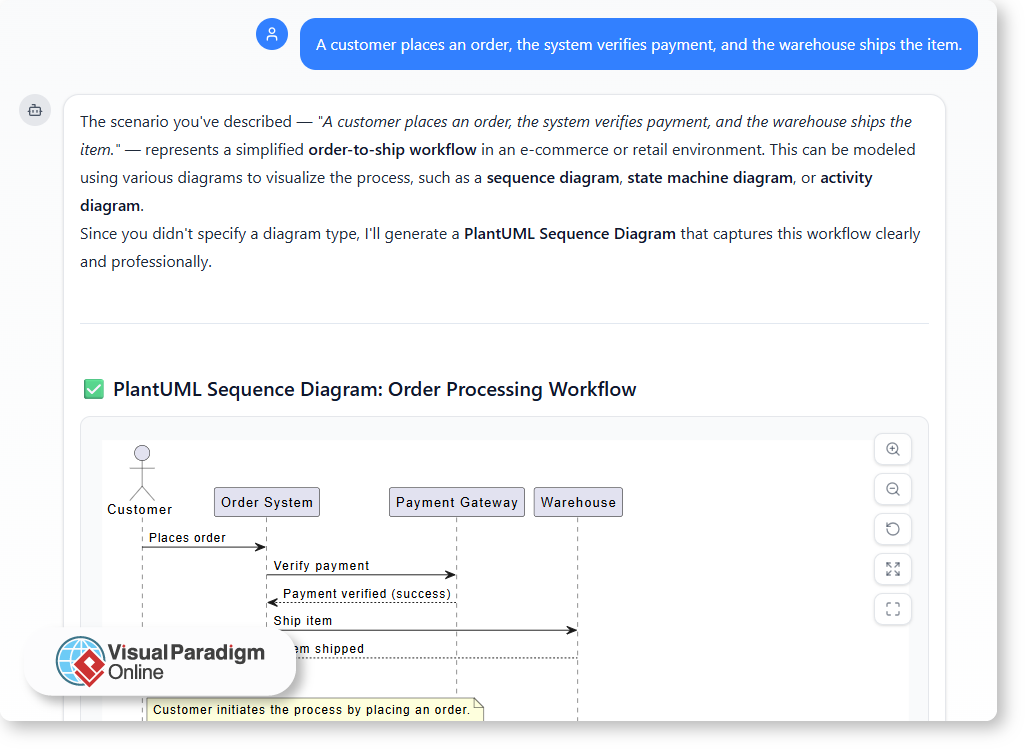

„Ein Kunde stellt eine Bestellung auf, das System bestätigt die Zahlung, und das Lager versendet das Produkt.“

Deutet bereits auf einen Ablauf, Rollen und Reihenfolge von Aktionen hin. Doch die Umwandlung in einformales Diagramm – wie einen Anwendungsfall oder Sequenzmodell – erfordert Interpretation. Genau hier greifen kI-gestützte Werkzeuge ein.

Wie KI natürliche Sprache interpretiert

Moderne KI-Modellierungsassistenten, wie der inVisual Paradigm Online, verwenden natürliche Sprachverarbeitung, um einfache Beschreibungen zu analysieren und entsprechende Diagramme zu generieren. Sie beschreiben den Prozess einfach in Ihren eigenen Worten, und die KI identifiziert die wichtigsten Akteure, Beziehungen und Interaktionen.

Zum Beispiel:

  • „Benutzer meldet sich an“ → erstellt einen Akteur und einen Anwendungsfall.
  • „System sendet Bestätigungs-E-Mail“ → fügt eine Interaktion hinzu.
  • „Manager überprüft Bericht“ → führt eine weitere Rolle und einen Prozessablauf ein.

In Sekunden können Sie sehen, wie Ihr Text in ein visuelles Modell umgewandelt wird, das der Standardnotation folgt. Es macht die technische Struktur sichtbar, bleibt aber für alle zugänglich, die zur ursprünglichen Beschreibung beigetragen haben.

Verbesserung der Zusammenarbeit durch geteiltes Verständnis

Wenn natürliche Sprache als Ausgangspunkt dient, kommunizieren Teams natürlicher und machen weniger Annahmen. KI unterstützt dies, indem sie als Übersetzer zwischen menschlicher Absicht und formaler Struktur agiert.

Die Ergebnisse sind eindeutig:

  • Klarheit:Jeder versteht das System, ohne komplexe Spezifikationen lesen zu müssen.
  • Konsistenz:Die KI stellt sicher, dass Beziehungen und Elemente logisch verbunden sind.
  • Geschwindigkeit:Der Prozess von der Idee zur Visualisierung ist fast sofort möglich.
  • Inklusivität:Interessenten mit unterschiedlichen technischen Kenntnissen können dennoch sinnvoll mitwirken.

Ein weiterer Vorteil der Arbeit mit einem KI-Modellierungsassistenten ist, dass diegesamte Chatverlauf geteilt werden kann. Jeder Prompt und jede Antwort dokumentiert, wie das Modell sich entwickelt hat – von ersten Ideen bis zu verfeinerten Diagrammen. Dieser gemeinsame Protokoll erleichtert es den Teammitgliedern, frühere Diskussionen zu überprüfen, das Design-Argumentation zu verstehen und die Zusammenarbeit fortzusetzen, ohne den Kontext zu verlieren.

Anstatt ein Werkzeug zu sein, das nur für technische Experten reserviert ist, wird die Diagrammerstellung zu einem transparenten, gemeinsamen Prozess, an dem jeder mitwirken und im Einklang bleiben kann.

Die Kraft des Gesprächs in der modernen Gestaltung

Die Softwaregestaltung wird zunehmend dialogischer. Anstatt Vorlagen auszufüllen oder Diagramme manuell zu erstellen, können Teams Ideen nun natürlich beschreiben und KI bitten, sie zu strukturieren. Dieser dialogische Ansatz verringert die Hemmschwellen, fördert die Zusammenarbeit und hilft Teams, schneller Konsens zu erreichen.

In Plattformen wieVisual Paradigms KI-Chatbot, wird dieses Konzept lebendig. Er hört zu, versteht und modelliert – und wandelt Ihre Sätze in strukturierte, standardsichere Visualisierungen um.

Von Wörtern zu Diagrammen und von Ideen zu Systemen

Natürliche Sprache ist keine Alternative zur formalen Modellierung – sie ist die Grundlage. Indem Ideen klar in Worten ausgedrückt und KI die Übersetzung in visuelle Form überlassen wird, erlangen Teams sowohl Verständnis als auch Präzision.

Die Softwaregestaltung ist im Kern ein Kommunikationsprozess. Und mit der Unterstützung von KI-gestützten Werkzeugen war einfaches Englisch noch nie so mächtig, um Menschen und Systeme zusammenzubringen.

Umfassender Leitfaden zu Entitäts-Beziehungs-Diagrammen (ERD) und künstlich-intelligentem Design

In der komplexen Welt der Softwareentwicklung und Datenverwaltung ist dieEntitäts-Beziehungs-Diagramm (ERD)ein entscheidendes strukturelles Werkzeug. Genau wie eine Bauplanzeichnung für Architekten unverzichtbar ist, um ein sicheres Gebäude zu errichten, ermöglicht ein ERD Datenbankarchitekten, komplexe Datensysteme zu planen, zu visualisieren und zu pflegen. Dieser Leitfaden untersucht die grundlegenden Konzepte von ERDs, die Phasen ihrer Entwicklung und wie moderne generative KI-Tools wieVisual Paradigmden Gestaltungsprozess revolutionieren.

Entity relationship diagram

1. Grundlegende Konzepte von Entitäts-Beziehungs-Diagrammen

Um effektiveine Datenbank zu gestalten, muss man zunächst die grundlegenden Bausteine eines ERDs verstehen. Diese Diagramme zeigen die „Nomen“ eines Systems und die logischen Verbindungen zwischen ihnen auf.

  • Entitäten: Sie stellen definierbare Objekte oder Konzepte innerhalb eines Systems dar – typischerweise die Substantive. Beispiele sind einStudent, einProdukt oder einTransaktion. In standarden Visualisierungen werden Entitäten als Rechtecke dargestellt.
  • Attribute (Spalten): Es handelt sich um spezifische Eigenschaften, die eine Entität beschreiben. Für einen Studenten könnten Attribute Namen oder Kennnummern sein; für Artikel könnten es Preis oder SKU sein. Diese Attribute erhalten spezifische Datentypen, wievarchar für Zeichenketten oderint für ganze Zahlen.
  • Beziehungen: Ein entscheidender Bestandteil, der zeigt, wie Entitäten miteinander interagieren. Zum Beispiel besteht eine Beziehung, wenn ein „Student“enrolle ineinen „Kurs“ besucht.
  • Kardinalität: Sie definiert die numerische Art der Beziehung zwischen Entitäten. Häufige Kardinalitäten sindeins-zu-eins (1:1), eins-zu-viele (1:N), und viel-zu-viele (M:N).
  • Primärschlüssel (PK) und Fremdschlüssel (FK): Ein Primärschlüssel ist ein eindeutiger Bezeichner für ein Datensatz, der sicherstellt, dass keine Duplikate existieren. Ein Fremdschlüssel ist ein Verweis, der eine Tabelle mit dem Primärschlüssel einer anderen Tabelle verknüpft und die Beziehung herstellt.
  • Notationen: Standardisierte visuelle Sprachen werden verwendet, um diese Diagramme zu zeichnen.Chen-Notation, verwendet beispielsweise Rechtecke für Entitäten, Ovale für Attribute und Rauten für Beziehungen.

2. Abstraktionsstufen im Datenbankentwurf

Die Erstellung einer Datenbank ist selten ein einziges Schritt. ERDs werden typischerweise in drei Stufen der „architektonischen Reife“ entwickelt, die von abstrakten Ideen zu technischen Details führen.

Sync. between ER models

Konzeptuelles ERD

Dies ist die höchste Abstraktionsstufe, die sich auf Geschäftsobjekte und ihre Beziehungen konzentriert, ohne in technische Details einzugehen. Sie wird hauptsächlich für die Anforderungserhebung und die Kommunikation mit nicht-technischen Stakeholdern verwendet.

Logisches ERD

In diesem Stadium wird die Gestaltung detaillierter. Attribute werden explizit definiert und Schlüssel festgelegt. Das Modell bleibt jedoch unabhängig von einer bestimmten Datenbanktechnologie (z. B. spielt es noch keine Rolle, ob MySQL oder Oracle verwendet wird).

Physikalisches ERD

Dies ist der endgültige technische Bauplan, der auf ein bestimmtes Datenbankmanagementsystem (DBMS) abgestimmt ist. Er definiert genaue Datentypen, Spaltenlängen, Einschränkungen und Indexstrategien, die für die Implementierung erforderlich sind.

3. Beschleunigung des Entwurfs mit Visual Paradigm AI

Der traditionelle Datenbankentwurf kann manuell und fehleranfällig sein. Das Visual Paradigm AI ERD-Tool integriert generative KI, um komplexe Teile des Lebenszyklus zu automatisieren, und verändert, wie Ingenieure vorgehen beiDatenmodellierung.

  • Sofortige Text-zu-ERD: Benutzer können Anforderungen in einfacher Sprache beschreiben, und die KI generiert sofort ein strukturell solides ERD mit Entitäten und Beziehungen.
  • Konversationelle Bearbeitung: Über einen KI-Chatbot können Designer Diagramme mündlich verfeinern. Befehle wie „Zahlungsgateway hinzufügen“ oder „Kunde in Käufer umbenennen“ werden sofort ausgeführt, ohne manuelles Zeichnen.
  • Intelligente Normalisierung: Eine der schwierigsten Aufgaben im Design ist die Normalisierung. Das Tool automatisiert die Optimierung von 1NF bis 3NF, wobei es pädagogische Begründungen für die vorgenommenen strukturellen Änderungen liefert.
  • Echtzeit-Validierung & Playground: Das Tool erzeugt SQL-DDL-Anweisungen und erstellt einen im Browser integrierten „Playground“. Es versieht diese Umgebung mit realistischen Beispiel-Daten, sodass Entwickler ihre Entwürfe sofort über Abfragen testen können.
  • Mehrsprachige Unterstützung: Um globale Teams zu unterstützen, kann die KI Diagramme und Dokumentationen in über 40 Sprachen erstellen.

4. Spezialisierte KI im Vergleich zu allgemeinen LLMs

Während allgemeine große Sprachmodelle (LLMs) Texte über Datenbanken verfassen können, bietet spezialisierte Werkzeuge wie Visual Paradigm AI eine ingenieurwissenschaftliche Umgebung.

Funktion Visual Paradigm AI Allgemeine KI-LLM
Modell-Verfolgbarkeit Hält konzeptionelle, logische und physische Modelle automatisch synchron. Bietet statischen Text/Code; keine Verbindung zwischen verschiedenen Abstraktionsstufen.
Einhaltung von Standards Stellt eine „lehrbuchperfekte“ Notation sicher (z. B. Chen oder Crow’s Foot). Kann inkonsistente oder nicht-standardmäßige visuelle Beschreibungen erzeugen.
Ingenieurintegration Erzeugt direkt DDL/SQL-Skripte und aktualisiert bestehende Datenbanken. Beschränkt auf die Erzeugung von textbasiertem SQL; erfordert manuelle Umsetzung.
Echtzeit-Tests Verfügt über einen interaktiven SQL-Playground mit künstlich generierten Daten. Kann keine „live“-Datenbankumgebung hosten, um Abfragen sofort zu testen.
Visuelle Optimierung Nutzt „Smart Layout“ und konversationelle Befehle zur Anordnung von Formen. Kann nicht mit einem professionellen Modellierungs-Canvas interagieren oder ihn „aufräumen“.

Zusammenfassung: Der Architekt im Vergleich zum Freund

Um den Unterschied zwischen der Verwendung eines allgemeinen KI-Chats und eines spezialisierten ERD-Tools zu verstehen, betrachten Sie folgende Analogie: Die Verwendung eines allgemeinen LLM für die Datenbankgestaltung ist vergleichbar mit dem Besitz eines wissenden Freundesder Ihnen ein Haus beschreibt. Sie können Ihnen sagen, wo die Räume hingehen sollen, aber sie können Ihnen keinen Bauplan liefern, den die Stadt genehmigen würde.

DBModeler AI showing domain class diagram

Im Gegensatz dazu ist die Verwendung des Visual Paradigm AI-Tools vergleichbar mit der Einstellung eines zertifizierten Architekten und eines automatisierten Bauunternehmers. Sie zeichnen die rechtlichen Baupläne, stellen sicher, dass die Infrastruktur den Vorschriften entspricht (Normalisierung), und bauen ein maßstabsgetreues Modell, das Sie tatsächlich betreten können (SQL-Playground), um die Funktionalität zu überprüfen, bevor die eigentliche Konstruktion beginnt. Indem sie die Lücke zwischen natürlicher Sprache und produktionsfertigem Code schließen, stellt spezialisierte KI die Datenintegrität sicher und verringert die architektonische Schuld erheblich.

Vergleich der Visual-Paradigm-KI-Tools: DB Modeler AI im Vergleich zum KI-Chatbot

Einführung in das KI-Ökosystem von Visual Paradigm

In der sich rasch entwickelnden Landschaft von Systemgestaltung und Datenbankverwaltung ist die Integration von künstlicher Intelligenz zu einem entscheidenden Faktor für Effizienz geworden.

Visual-Paradigm-KI-Chatbot für visuelle Modellierung

Innerhalb des Visual-Paradigm-Ökosystem, heben sich zwei Tools hervor: der DB Modeler AI und der KI-Chatbot. Obwohl beide generative Fähigkeiten nutzen, um Entwickler und Architekten zu unterstützen, sind sie unterschiedliche, jedoch miteinander verbundene Werkzeuge, die für bestimmte Phasen des Design-Lebenszyklus konzipiert sind.

DBModeler AI showing ER diagram

Das Verständnis der Feinheiten zwischen diesen Tools ist entscheidend für Teams, die ihre Arbeitsabläufe optimieren möchten. Obwohl sie eine gemeinsame Grundlage in der KI haben, unterscheiden sie sich erheblich hinsichtlich ihrer primären Ziele, strukturellen Arbeitsabläufe und technischen Tiefe. Dieser Leitfaden untersucht diese Unterschiede, um Ihnen bei der Auswahl des richtigen Tools für Ihre Projektanforderungen zu helfen.

Wesentliche Unterschiede im Überblick

Bevor man in die technischen Spezifikationen eintaucht, ist es hilfreich, die grundlegenden Unterschiede zwischen den beiden Plattformen visuell darzustellen. Die folgende Tabelle zeigt, wie jedes Tool Ziele, Struktur und Testung angeht.

Funktion DB Modeler AI KI-Chatbot
Primäres Ziel Erstellen von vollständig normalisierten, produktionsfähigen SQL-Schemata. Schnelle Diagrammerstellung und konversationelle Feinabstimmung.
Struktur Ein strenger, geführter 7-Schritte-technischer Arbeitsablauf. Ein offener natürliche Sprachkonversation.
Normalisierung Automatischer Fortschritt von 1NF bis 3NF mit pädagogischen Begründungen. Fokussiert auf visuelle Struktur anstatt technischer Optimierung.
Testen Verfügt über ein interaktives SQL-Playground mit künstlich generierten Beispieldaten. Hauptsächlich für visuelles Modellieren und Analyse; kein Live-Testumgebung.
Vielseitigkeit Spezialisiert ausschließlich auf Datenbankgestaltung und Implementierung. Unterstützt eine riesige Vielzahl von Diagrammen, einschließlich UML, SysML, ArchiMate und Geschäftsmatrizen.

DB Modeler AI: Der End-to-End-Spezialist

Die DB Modeler AIfunktioniert als spezialisierte Webanwendung, die die Lücke zwischen abstrakten Geschäftsanforderungen und ausführbarem Datenbankcode schließt. Sie ist für Präzision und architektonische Reife konzipiert.

Die 7-Schritte-Guided-Journey

Im Gegensatz zu allgemeinen Werkzeugen setzt die DB Modeler AI einen strukturierten Ansatz durch. Ihr herausragendes Merkmal ist eine 7-Schritte-Guided-Journeydie die Integrität der Datenbankgestaltung schützt. Dieser Arbeitsablauf stellt sicher, dass Benutzer keine kritischen Gestaltungsphasen überspringen, was zu einem robusteren Endprodukt führt.

Schrittweise Normalisierung

Eine der komplexesten Aufgaben im Datenbankdesign ist die Normalisierung – der Prozess der Organisation von Daten, um Redundanz zu reduzieren und die Datenintegrität zu verbessern. DB Modeler AI automatisiert diese oft fehleranfällige Aufgabe. Es optimiert systematisch ein Schema von der ersten Normalform (1NF) bis zuDritte Normalform (3NF). Einzigartigerweise liefert es pädagogische Begründungen für seine Entscheidungen, sodass Benutzer verstehen könnenwarumeine Tabelle aufgeteilt oder eine Beziehung verändert wurde.

Live-Validierung und Produktionsausgabe

Das Werkzeug geht über das Zeichnen hinaus. Es verfügt über eineLive-ValidierungUmgebung, in der Benutzer eine Datenbank im Browser starten können. Dies ermöglicht die sofortige Ausführung von DDL (Data Definition Language) und DML (Data Manipulation Language) Abfragen gegenAI-gesäte Beispiel-Daten. Sobald das Design validiert ist, generiert das System spezifischePostgreSQL-kompatible SQL-DDL-AnweisungenAnweisungen, die direkt aus den verfeinerten Entity-Relationship-(ER)-Diagrammen abgeleitet werden, wodurch die Ausgabe bereit für die Bereitstellung ist.

AI-Chatbot: Der konversationelle Co-Pilot

Im Gegensatz zur starren Struktur des DB Modelers fungiert derAI-Chatbotals ein umfassender, cloudbasierter Assistent, der für allgemeinevisuelles Modellieren. Es ist das Werkzeug der Wahl für schnelles Prototyping und umfassende Systemkonzeption.

Interaktive Verfeinerung

Der AI-Chatbot glänzt in seiner Fähigkeit,natürliche Sprachbefehle zu interpretierenfür visuelle Manipulation. Benutzer können „mit“ ihren Diagrammen sprechen, um Änderungen vorzunehmen, die traditionell manuelles Ziehen und Ablegen erfordern würden. Zum Beispiel könnte ein Benutzer einen Befehl wie „Benenne Customer in Buyer um“ oder „Füge eine Beziehung zwischen Order und Inventory hinzu“ geben, und der Chatbot führt diese visuellen Umgestaltungen sofort aus.

Analytische Erkenntnisse und Best Practices

Über die Generierung hinaus fungiert der AI-Chatbot als analytisches Werkzeug. Benutzer können den Chatbot bezüglich des Modells selbst befragen und Fragen stellen wie „Was sind die wichtigsten Anwendungsfälle in diesem Diagramm?“ oder nachDesign-Best Practicesbezüglich des aktuellen Diagrammtyps. Diese Funktion verwandelt das Werkzeug in einen Berater, der die Arbeit in Echtzeit überprüft.

Nahtlose Integration

Der AI-Chatbot ist für eine breitere Ökosystem-Integration konzipiert. Er ist in der Cloud verfügbar und integriert sich direkt in dasVisual Paradigm Desktop Umgebung. Diese Interoperabilität ermöglicht es Benutzern, Diagramme über Gespräche zu generieren und sie anschließend in den Desktop-Client zu importieren, um detaillierte, manuelle Modellierung durchzuführen.

Integration und Empfehlungen für Anwendungsfälle

Obwohl sie unterschiedlich sind, werden diese Tools oft integriert in der Praxis. Zum Beispiel wird der AI-Chatbot häufig im DB Modeler AI-Arbeitsablauf eingesetzt, um Benutzer bei der Feinabstimmung bestimmter diagrammatischer Elemente oder bei der Beantwortung architektonischer Fragen während des Gestaltungsprozesses zu unterstützen.

Wann man DB Modeler AI verwendet

  • Beginnen Sie hier, wenn Sie ein neues Datenbankprojekt.
  • Verwenden Sie dieses Tool, wenn eine technisch solide, normalisierte Schema erforderlich ist.
  • Wählen Sie dies für Projekte, die sofortige SQL-Generierung und Daten-Testmöglichkeiten erfordern.

Wann man den AI-Chatbot verwendet

  • Beginnen Sie hier, um schnell Prototypen zu erstellen Systemansichten.
  • Verwenden Sie dieses Tool für nicht-datenbankbasierte Diagramme, wie zum Beispiel UML, SysML oder ArchiMate.
  • Wählen Sie dies, um bestehende Modelle durch einfache natürlichsprachliche Befehle zu verfeinern, ohne strenge strukturelle Vorgaben.

Analogie zur Verständnisförderung

Zusammenfassend betrachtet die Beziehung zwischen diesen beiden leistungsfähigen Werkzeugen anhand einer Bauanalogie:

Der DB Modeler AI ist vergleichbar mit fortgeschrittenen architektonischen Software die von Strukturingenieuren verwendet wird. Es berechnet Belastungen, erstellt Pläne für jedes Rohr und stellt sicher, dass das Gebäude den gesetzlichen Vorschriften entspricht und physisch stabil steht. Es ist rigide, präzise und ausgangsorientiert.

Der AI-Chatbot ist wie ein Expertenberater steht neben dir am Zeichentisch. Du kannst sie bitten, „die Wand dort verschieben“ oder „eine schnelle Skizze der Lobby zeichnen“, und sie führen dies sofort basierend auf deiner Beschreibung aus. Allerdings bieten sie zwar hervorragende visuelle Anleitung und Beratung, sind aber nicht unbedingt dafür verantwortlich, die tiefgreifenden strukturellen Ingenieur-Simulationen durchzuführen, die für den endgültigen Bauplan erforderlich sind.

ERD meistern: Der 7-Schritte-Workflow des DB Modeler AI

In der sich stetig verändernden Landschaft der Softwareentwicklung ist die Brücke zwischen abstrakten Geschäftsanforderungen und ausführbarem Code eine entscheidende Herausforderung.

ERD modeler

Der DB Modeler AIWorkflow löst dies, indem er einen geführten 7-Schritte-Weg. Dieser strukturierte Prozess wandelt ein anfängliches Konzept in ein vollständig optimiertes, produktionsbereites Datenbank-Schema, wodurch sichergestellt wird, dass die technische Umsetzung perfekt mit dem Geschäftsziel übereinstimmt.
DBModeler AI showing ER diagram

Die konzeptionelle Phase: Von Text zu Visualisierungen

Die erste Phase des Workflows konzentriert sich auf die Interpretation des Nutzerintents und die Schaffung einer hochwertigen visuellen Darstellung der Datenstruktur.

Schritt 1: Problem-Eingabe (konzeptionelle Eingabe)

Die Reise beginnt damit, dass der Nutzer seine Anwendung oder sein Projekt in einfacher Sprache. Im Gegensatz zu traditionellen Tools, die sofort technische Syntax erfordern, ermöglicht DB Modeler AI die Eingabe in natürlicher Sprache. Die KI interpretiert diesen Intent und erweitert ihn zu umfassenden technischen Anforderungen. Dieser Schritt liefert den notwendigen Kontext zur Identifizierung zentraler Entitäten und Geschäftsregeln und stellt sicher, dass während der ersten Abgrenzung kein kritischer Datenpunkt übersehen wird.

Schritt 2: Domänen-Klassendiagramm (konzeptionelle Modellierung)

Sobald die Anforderungen festgelegt sind, übersetzt die KI die textuellen Daten in ein hochwertiges visuelles Grundgerüst, das als Domänen-Modell-Diagrammbezeichnet wird. Dieses Diagramm wird mit bearbeitbarer PlantUML-Syntaxerstellt, was eine flexible Umgebung bietet, in der Nutzer hochwertige Objekte und ihre Attribute visualisieren können. Dieser Schritt ist entscheidend, um den Umfang der Datenbank zu verfeinern, bevor konkrete Beziehungen oder Schlüssel festgelegt werden.

Die logische und physische Entwurfsphase

Über Konzepte hinaus wechselt der Workflow in strenge Datenbanklogik und die Generierung ausführbaren Codes.

Schritt 3: ER-Diagramm (logische Modellierung)

In diesem entscheidenden Schritt wandelt das Tool das konzeptionelle Domänenmodell in ein datenbank-spezifisches Entität-Beziehung-Diagramm (ERD). Die KI übernimmt automatisch die Komplexität der Definition wesentlicher Datenbankkomponenten. Dazu gehören die Zuweisung von Primärschlüssel (PKs) und Fremdschlüssel (FKs), sowie die Bestimmung von Kardinalitäten wie 1:1, 1:N oder M:N-Beziehungen. Dies transformiert das abstrakte Modell in eine logisch konsistente Datenbankstruktur.

Schritt 4: Erzeugung des Anfangsschemas (physische Codeerzeugung)

Nach der Validierung des logischen Modells geht der Workflow in die physische Ebene über. Das verfeinerte ERD wird in ausführbare PostgreSQL-kompatible SQL-DDLAnweisungen übersetzt. Dieser automatisierte Prozess generiert den Code für alle notwendigen Tabellen, Spalten und Einschränkungen, die direkt aus dem visuellen Modell abgeleitet werden, und beseitigt die manuelle Arbeit, die normalerweise mit dem Schreiben von Data Definition Language-Skripten verbunden ist.

Optimierung, Validierung und Dokumentation

Die letzten Phasen des Workflows stellen sicher, dass die Datenbank effizient, getestet und ausreichend dokumentiert ist, um sie zu übergeben.

Schritt 5: Intelligente Normalisierung (Schema-Optimierung)

Ein herausragendes Merkmal des DB Modeler AIWorkflows ist seine Fokussierung auf Effizienz. Die KI optimiert das Schema schrittweise, indem sie es durch die Erste (1NF), Zweite (2NF) und Dritte Normalform (3NF). Entscheidend ist, dass das Tool pädagogische Begründungenfür jede Änderung bereitstellt. Dies hilft den Benutzern zu verstehen, wie Datenredundanz beseitigt und Datenintegrität gewährleistet wird, wodurch der Optimierungsprozess zu einer Lerngelegenheit wird.

Schritt 6: Interaktive Spielwiese (Validierung & Testen)

Bevor die Bereitstellung erfolgt, ist die Überprüfung unerlässlich. Benutzer können mit ihrem finalen Schema in einer Live-in-Browser-SQL-Client. Um eine sofortige Prüfung zu ermöglichen, wird die Umgebung automatisch mit realistischen, künstlich generierten Beispiel-Daten. Dies ermöglicht es Benutzern, benutzerdefinierte Abfragen auszuführen und Leistungsmetriken in einer Sandbox-Umgebung zu überprüfen, die die Nutzung in der realen Welt effektiv simuliert.

Schritt 7: Endbericht und Export (Dokumentation)

Das Ende des Workflows ist die Erzeugung eines professionellen Enddesignberichts. Typischerweise im Markdown-Format erstellt, fasst dieser Bericht den gesamten Gestaltungszyklus zusammen. Benutzer können alle Diagramme, Dokumentationen und SQL-Skripte als ein professionell gestaltetes PDF- oder JSON-Paket, bereit für die Projektübergabe, die Team-Überprüfung oder die langfristige Archivierung.

Weitere ERD-Beispiele, die von Visual Paradigm AI generiert wurden

Verständnis des Prozesses: Die Analogie zur Automobilfabrik

Um den jeweiligen Nutzen jedes Schritts besser zu verstehen, ist es hilfreich, den Arbeitsablauf zu visualisieren wie das Bauen eines maßgeschneiderten Autos in einer automatisierten Fabrik. Die folgende Tabelle zeigt die Schritte der Datenbank-Engineering-Analogie zur Fertigung:

Arbeitsablauf-Schritt Datenbank-Aktion Analogie zur Automobilfabrik
Schritt 1 Problem-Eingabe Ihre ursprüngliche Beschreibung des gewünschten Autos.
Schritt 2 Domänen-Klassendiagramm Der Skizze des Künstlers vom Aussehen des Autos.
Schritt 3 ER-Diagramm Der mechanische Bauplan, wie die Teile miteinander verbunden sind.
Schritt 4 Erzeugung des Anfangsschemas Der eigentliche Fertigungscode für die Maschinen.
Schritt 5 Intelligente Normalisierung Feinabstimmung des Motors für maximale Effizienz.
Schritt 6 Interaktives Testfeld Ein Testfahrt auf einer virtuellen Strecke mit simulierten Passagieren.
Schritt 7 Endbericht und Export Das endgültige Bedienungshandbuch und die Schlüssel zum Fahrzeug.

Die Datenbanknormalisierung mit dem Visual Paradigm AI DB Modeler meistern

Datenbanknormalisierung ist ein kritischer Prozess im Systemdesign, der sicherstellt, dass Daten effizient organisiert sind, um Redundanz zu reduzieren und die Integrität zu verbessern. Traditionell erforderte der Übergang eines Schemas von einem rohen Konzept zur Dritten Normalform (3NF) erheblichen manuellen Aufwand und tiefgreifendes theoretisches Wissen. Doch das Visual Paradigm AI DB Modeler hat diesen Ansatz revolutioniert, indem es die Normalisierung in einen automatisierten Arbeitsablauf integriert. Dieser Leitfaden untersucht, wie man dieses Tool nutzen kann, um eine optimierte Datenbankstrukturnahtlos zu erreichen.

ERD modeler

Wichtige Konzepte

Um den AI DB Modeler effektiv nutzen zu können, ist es unerlässlich, die grundlegenden Definitionen zu verstehen, die die Logik des Tools antreiben. Der KI-Modellierer konzentriert sich auf drei primäre Stufen der architektonischen Reife.

Engineering Interface

1. Erste Normalform (1NF)

Die grundlegende Stufe der Normalisierung. 1NF stellt sicher, dass die Tabellenstruktur flach und atomar ist. In diesem Zustand jede Tabellenzelle enthält einen einzelnen Wertanstatt einer Liste oder Menge von Daten. Außerdem verlangt sie, dass jedes Datensatz innerhalb der Tabelle eindeutig ist und somit Duplikate auf der grundlegendsten Ebene eliminiert werden.

2. Zweite Normalform (2NF)

Aufbauend auf den strengen Regeln der 1NF behandelt die Zweite Normalform die Beziehung zwischen Spalten. Sie verlangt, dass alle nicht-schlüsselbasierten Attribute vollständig funktional und vom Primärschlüssel abhängig sind. Diese Stufe beseitigt partielle Abhängigkeiten, die häufig in Tabellen mit zusammengesetzten Primärschlüsseln auftreten, bei denen eine Spalte nur auf einen Teil des Schlüssels angewiesen ist.

3. Dritte Normalform (3NF)

Dies ist das Standardziel für die meisten produktionsreifen relationale Datenbanken. 3NF stellt sicher, dass alle Attribute nur vom Primärschlüssel abhängen. Sie zielt gezielt auf transitive Abhängigkeiten ab (wo Spalte A von Spalte B abhängt und Spalte B vom Primärschlüssel abhängt). Die Erreichung der 3NF führt zu einem hohen Grad an architektonischer Reife, minimiert Datenredundanz und verhindert Aktualisierungsanomalien.

Richtlinien: Der automatisierte Normalisierungsprozess

Visual Paradigm AI DB Modeler integriert die Normalisierung speziell innerhalb von Schritt 5 seines automatisierten 7-Schritte-Ablaufs. Befolgen Sie diese Richtlinien, um den Prozess zu meistern und die Nutzbarkeit der Vorschläge der KI zu maximieren.

Schritt 1: Den KI-Ablauf starten

Beginnen Sie damit, Ihre ersten Projektanforderungen oder rohe Schemavorstellungen in den AI DB Modeler einzugeben. Das Tool führt Sie durch die ersten Phasen der Entitätsentdeckung und Beziehungsabgleich. Gehen Sie die ersten Schritte durch, bis Sie die Optimierungsphase erreichen.

Schritt 2: Analyse der 1NF-Transformation

Wenn der Workflow Schritt 5 erreicht, übernimmt die KI im Wesentlichen die Rolle einerDatenbankarchitektin. Zunächst analysiert sie IhreEntitätenum sicherzustellen, dass sie den 1NF-Standards entsprechen. Achten Sie darauf, dass die KI komplexe Felder in atomare Werte zerlegt. Zum Beispiel könnte die KI vorschlagen, ein einzelnes Feld für „Adresse“ in Straße, Stadt und Postleitzahl zu zerlegen, um Atomarität zu gewährleisten.

Schritt 3: Überprüfung der 2NF- und 3NF-Optimierungen

Das Tool wendet Regeln iterativ an, um von 1NF zu 3NF voranzuschreiten. In dieser Phase werden Sie beobachten, wie die KI die Tabellen neu strukturiert, um Abhängigkeiten korrekt zu behandeln:

  • Sie wird nicht-schlüsselbasierte Attribute identifizieren, die nicht vom vollständigen Primärschlüssel abhängen, und sie in getrennte Tabellen verschieben (2NF).
  • Sie wird Attribute erkennen, die von anderen nicht-schlüsselbasierten Attributen abhängen, und sie isolieren, um transitive Abhängigkeiten zu beseitigen (3NF).

Schritt 4: Konsultation der didaktischen Begründungen

Eine der leistungsstärksten Funktionen des Visual Paradigm AI DB Modelers ist seine Transparenz. Während sie Ihr Schema modifiziert, liefert siedidaktische Begründungen. Überspringen Sie diesen Text nicht. Die KI erläutert die Begründung hinter jeder strukturellen Änderung und erläutert, wie die spezifische OptimierungDatenduplikate beseitigtoder sicherstellt,DatenintegritätDas Lesen dieser Begründungen ist entscheidend, um zu überprüfen, ob die KI den geschäftlichen Kontext Ihrer Daten versteht.

Schritt 5: Validierung im SQL-Playground

Sobald die KI behauptet, das Schema habe 3NF erreicht, überspringen Sie nicht sofortdie SQL-Export. Nutzen Sie den integrierteninteraktiven SQL-Playground. Das Tool füllt das neue Schema mit realistischen Beispiel-Daten.

Führen Sie Testabfragen aus, um Leistung und Logik zu überprüfen. Dieser Schritt ermöglicht es Ihnen, sicherzustellen, dass der Normalisierungsprozess die Datenabfrage nicht unnötig komplex für Ihren spezifischen Anwendungsfall gemacht hat, bevor SieBereitstellung.

Tipps und Tricks

Maximieren Sie Ihre Effizienz mit diesenBest Practices beim Einsatz des AI-DB-Modelers.

Desktop AI Assistant

  • Prüfen Sie den Kontext statt der Syntax: Während die KI hervorragend darin ist, Normalisierungsregeln anzuwenden, kennt sie möglicherweise nicht die spezifischen Besonderheiten Ihres Geschäftsfelds. Kreuzen Sie die „Bildungsrationalen“ immer mit Ihrer Geschäftslogik ab. Wenn die KI eine Tabelle so aufteilt, dass die Leseleistung Ihrer Anwendung beeinträchtigt wird, müssen Sie möglicherweise leicht de-normalisieren.
  • Verwenden Sie die Beispiel-Daten: Die in der SQL-Playground generierten Beispiel-Daten dienen nicht nur zur Demonstration. Nutzen Sie sie, um Grenzfälle zu überprüfen, beispielsweise wie Nullwerte in Ihren neu normalisierten Fremdschlüsseln behandelt werden.
  • Iterieren Sie die Eingaben: Wenn die erste Schemaerstellung in den Schritten 1 bis 4 zu ungenau ist, wird die Normalisierung im Schritt 5 weniger effektiv sein. Seien Sie in Ihren ersten Eingaben präzise, um sicherzustellen, dass die KI mit einem robusten konzeptuellen Modell beginnt.

Beherrschung der Datenbankvalidierung mit dem interaktiven SQL-Playground

Verständnis des interaktiven SQL-Playgrounds

Der interaktive SQL-Playground (häufig als Live-SQL-Playground bezeichnet) fungiert als kritischer Validierungs- und Testumgebung innerhalb des modernen Datenbankdesign-Lebenszyklus. Er schließt die Lücke zwischen einem konzeptionellen visuellen Modell und einer voll funktionsfähigen, produktionsbereiten Datenbank. Durch die Möglichkeit, in Echtzeit mit ihrem Schema zu experimentieren, stellt er sicher, dass Gestaltungsentscheidungen robust sind, bevor Code bereitgestellt wird.

DBModeler AI showing domain class diagram

Stellen Sie sich den interaktiven SQL-Playground als einen virtuellen Flugsimulator für Piloten. Anstatt ein brandneues, ungetestetes Flugzeug (Ihr Datenbankschema) direkt in die Luft (Produktion) zu bringen, testen Sie es in einer sicheren, simulierten Umgebung. Sie können simulierte Passagiere (künstlich generierte Beispiel-Daten) hinzufügen und verschiedene Manöver (SQL-Abfragen) ausprobieren, um zu sehen, wie das Flugzeug das Gewicht und die Belastung bewältigt, bevor Sie jemals die Startbahn verlassen.

Wichtige Konzepte

Um den Playground vollständig nutzen zu können, ist es unerlässlich, die grundlegenden Konzepte zu verstehen, die seine Funktionalität bestimmen:

  • Schema-Validierung: Der Prozess der Überprüfung der strukturellen Integrität und Robustheit eines Datenbankentwurfs. Dazu gehört, sicherzustellen, dass Tabellen, Spalten und Beziehungen unter realistischen Bedingungen wie vorgesehen funktionieren.
  • DDL (Data Definition Language): SQL-Befehle, die zur Definition der Datenbankstruktur verwendet werden, beispielsweise CREATE TABLE oder ALTER TABLE. Der Playground verwendet diese, um Ihr Schema sofort aufzubauen.
  • DML (Data Manipulation Language): SQL-Befehle, die zum Verwalten von Daten innerhalb des Schemas verwendet werden, beispielsweise SELECT, INSERT, UPDATE, und LÖSCHEN. Diese werden im Playground verwendet, um die Datenabruf- und -änderungsfunktionen zu testen.
  • Architekturverschuldung: Die implizite Kosten für zukünftige Umgestaltungen, die entstehen, wenn eine Datenbank am Anfang schlecht entworfen wird. Die Identifizierung von Fehlern im Playground reduziert diese Verschuldung erheblich.
  • Normalisierungsstufen (1NF, 2NF, 3NF): Der Prozess der Datenorganisation zur Reduzierung von Redundanz. Der Playground ermöglicht es Ihnen, verschiedene Versionen Ihres Schemas zu testen, um die Auswirkungen auf die Leistung zu beobachten.

Richtlinien: Schritt-für-Schritt-Validierungstutorial

Der interaktive SQL-Playground ist als Schritt 6 eines umfassenden 7-Schritte-DB Modeler AIWorkflows konzipiert, der als letzte Qualitätskontrolle dient. Folgen Sie diesen Schritten, um Ihre Datenbank effektiv zu validieren.

Schritt 1: Zugriff auf die Einrichtungsfreie Umgebung

Im Gegensatz zu herkömmlichen Datenbankmanagementsystemen, die komplexe lokale Installationen erfordern, ist der Playground vollständig im Browser. Navigieren Sie einfach direkt nach der Erstellung Ihres Schemas zur Playground-Oberfläche. Da keine Softwareinstallation erforderlich ist, können Sie sofort mit dem Testen beginnen.

Schritt 2: Auswahl Ihrer Schemaversion

Bevor Sie Abfragen ausführen, entscheiden Sie, welche Version Ihres DatenbankschemasSie testen möchten. Der Playground ermöglicht es Ihnen, Instanzen auf Basis unterschiedlicher Normalisierungsstufen zu starten:

  • Ursprünglicher Entwurf: Testen Sie Ihre rohen, nicht optimierten Konzepte.
  • Optimierte Versionen: Wählen Sie zwischen 1NF, 2NF oder 3NF-Versionen, um zu vergleichen, wie strenge Normalisierung die Abfragekomplexität und Leistung beeinflusst.

Schritt 3: Befüllen mit künstlich-intelligenten Daten

Ein umfassender Test erfordert Daten. Verwenden Sie die integrierte KI-gestützte Datensimulation, um Ihre leeren Tabellen zu füllen.

  1. Suchen Sie die Funktion „Datensätze hinzufügen“ oder „Daten generieren“ in der Playground-Oberfläche.
  2. Geben Sie eine Batch-Größe an (z. B. „10 Datensätze hinzufügen“).
  3. Führen Sie den Befehl aus. Die KI wird automatisch realistische, Künstlich generierte Beispiel-Daten relevant für Ihre spezifischen Tabellen (z. B. Erstellung von Kundennamen für eine „Kunden“-Tabelle anstelle von zufälligen Zeichenketten).

Schritt 4: DDL- und DML-Abfragen ausführen

Mit einer befüllten Datenbank können Sie nun das Verhalten der Datenbankschema überprüfen.

  • Strukturelle Tests ausführen: Überprüfen Sie, ob Ihre Datentypen korrekt sind und ob die Tabellenstrukturen die Daten wie erwartet aufnehmen.
  • Logik-Tests ausführen: Komplexe Abfragen ausführenSELECTAbfragen mitJOINKlauseln, um sicherzustellen, dass die Beziehungen zwischen den Tabellen korrekt hergestellt sind.
  • Einschränkungen überprüfen: Versuchen Sie, Daten einzufügen, die die Primärschlüssel- oder Fremdschlüssel-Einschränkungen verletzen. Das System sollte diese Einträge ablehnen, was bestätigt, dass Ihre Datenintegritätsregeln aktiv sind.

Tipps und Tricks für effizientes Testen

Maximieren Sie den Nutzen Ihrer Testphasen mit diesen praktischen Tipps:

  • Schnell iterieren: Nutzen Sie die „Sofort-Rückmeldung“-Schleife. Wenn eine Abfrage ungeschickt wirkt oder eine Beziehung fehlt, kehren Sie zum visuellen Diagramm zurück, passen das Modell an und laden Sie die Playground erneut. Dies dauert in der Regel nur wenige Minuten und verhindert später schwer zu behebende Fehler.
  • Stress-Test mit Umfang: Fügen Sie nicht nur eine oder zwei Zeilen hinzu. Verwenden Sie die Batch-Generierungsfunktion, um erhebliche Datenmengen hinzuzufügen. Dies hilft, Leistungsengpässe zu erkennen, die bei einer kleinen Datenmenge nicht sichtbar sind.
  • Vergleichen Sie die Normalisierungsleistung: Führen Sie dieselbe Abfrage gegen die 2NF- und 3NF-Versionen Ihres Schemas aus. Dieser Vergleich kann die Abwägung zwischen Datenduplikation (Speicherplatz) und Abfragekomplexität (Geschwindigkeit) verdeutlichen und Ihnen helfen, eine fundierte architektonische Entscheidung zu treffen.
  • Geschäftslogik validieren: Verwenden Sie die Playground, um spezifischeGeschäfts-Szenarien. Zum Beispiel, wenn Ihre Anwendung alle Bestellungen eines bestimmten Benutzers aus dem letzten Monat finden muss, schreiben Sie diese spezifische SQL-Abfrage in der Playground, um sicherzustellen, dass das Schema dies effizient unterstützt.

Umfassender Leitfaden zu ERD-Ebenen: Konzeptionelle, logische und physische Modelle

Die Bedeutung der architektonischen Reife in der Datenbankgestaltung

Entitäts-Beziehungs-Diagramme (ERDs) dient als Rückgrat einer effektiven Systemarchitektur. Sie sind keine statischen Abbildungen, sondern werden in drei unterschiedlichen Stadien der architektonischen Reife. Jedes Stadium erfüllt eine einzigartige Funktion innerhalb der Lebenszyklus der Datenbankgestaltung, die spezifische Zielgruppen ansprechen, von Stakeholdern bis hin zu Datenbankadministratoren. Obwohl alle drei Ebenen Entitäten, Attribute und Beziehungen umfassen, unterscheiden sich die Detailtiefe und die technische Spezifität erheblich zwischen ihnen.

Um den Fortschritt dieser Modelle wirklich zu verstehen, ist es hilfreich, eine Bauallegorie zu verwenden. Stellen Sie sich vor, ein Haus zu bauen: ein konzeptionelle ERD ist der erste Entwurf des Architekten, der die allgemeine Lage von Räumen wie Küche und Wohnzimmer zeigt. Das logisches ERD ist der detaillierte Grundriss, der Abmessungen und die Platzierung von Möbeln festlegt, ohne jedoch bereits die Materialien vorzugeben. Schließlich dient das physisches ERD als der technische Bauplan, der die genaue Installation von Rohrleitungen, Elektroverkabelung und die spezifische Marke von Beton für das Fundament festlegt.

Engineering Interface

1. Konzeptionelles ERD: Die Geschäftsansicht

Das konzeptionelle ERD stellt die höchste Abstraktionsebene dar. Sie bietet eine strategische Sicht auf die Geschäftsobjekte und ihre Beziehungen, frei von technischem Ballast.

Zweck und Fokus

Dieses Modell wird hauptsächlich verwendet für Anforderungserhebung und die Visualisierung der Gesamtsystemarchitektur. Ihr Hauptziel ist die Förderung der Kommunikation zwischen technischen Teams und nicht-technischen Stakeholdern. Sie konzentriert sich darauf, zu definieren welche Entitäten existieren—beispielsweise „Student“, „Produkt“ oder „Bestellung“—anstatt wie diese Entitäten in einer Datenbanktabelle implementiert werden.

Detailgrad

Konzeptionelle Modelle weisen typischerweise keine technischen Beschränkungen auf. Beispielsweise werden viele-zu-viele-Beziehungen oft einfach als Beziehungen dargestellt, ohne die Komplexität von Kardinalitäten oder Join-Tabellen. Besonders ist, dass diese Ebene Generalisierung verwenden kann, beispielsweise indem „Dreieck“ als Untertyp von „Form“ definiert wird, ein Konzept, das in späteren physischen Implementierungen abstrahiert wird.

2. Logisches ERD: Die detaillierte Ansicht

Wenn man die Reife-Skala heruntergeht, ist die Logisches ERD dient als eine erweiterte Version des konzeptionellen Modells und schließt die Lücke zwischen abstrakten geschäftlichen Anforderungen und konkreter technischer Umsetzung.

Zweck und Fokus

Das logische Modell wandelt hochlevel-Anforderungen in operative und transaktionale Entitäten um. Während es definiert explizite Spalten für jede Entität, bleibt es strikt unabhängig von einem bestimmten Datenbankverwaltungssystem (DBMS). Es spielt an dieser Stelle keine Rolle, ob die endgültige Datenbank in Oracle, MySQL oder SQL Server implementiert wird.

Detailgrad

Im Gegensatz zum konzeptionellen Modell enthält das logische ERD für jede Entität Attribute. Es geht jedoch nicht so weit, technische Feinheiten wie Datentypen (z. B. Integer gegenüber Float) oder spezifische Feldlängen zu definieren.

3. Physisches ERD: Der technische Bauplan

Das Physische ERD stellt die endgültige, umsetzbare technische Gestaltung einer relationalen Datenbank dar. Es ist das Schema, das bereitgestellt werden wird.

Zweck und Fokus

Dieses Modell dient als Bauplan zur Erstellung des Datenbankschemas innerhalb eines bestimmten DBMS. Es erweitert das logische Modell, indem spezifische Datentypen, Längen und Einschränkungen (z. B. varchar(255), int, oder nullable).

Detailgrad

Das physische ERD ist sehr detailliert. Es definiert präzise Primärschlüssel (PK) und Fremdschlüssel (FK) um Beziehungen strikt durchzusetzen. Außerdem muss es die spezifischen Namenskonventionen, reservierten Wörter und Beschränkungen des Ziel-DBMS berücksichtigen.

Vergleichende Analyse von ERD-Modellen

Zusammenfassend die Unterschiede zwischen diesen Architektur-Ebenen, folgende Tabelle zeigt die typischerweise unterstützten Funktionen über die verschiedenen Modelle hinweg:

Funktion Konzeptuell Logisch Physisch
Entitätsnamen Ja Ja Ja
Beziehungen Ja Ja Ja
Spalten/Attribute Optional/Nein Ja Ja
Daten-Typen Nein Optional Ja
Primärschlüssel Nein Ja Ja
Fremdschlüssel Nein Ja Ja

Optimierung des Designs mit Visual Paradigm und KI

Die manuelle Erstellung dieser Modelle und die Sicherstellung ihrer Konsistenz kann zeitaufwendig sein. Moderne Tools wieVisual Paradigm nutzen Automatisierung und künstliche Intelligenz, um den Übergang zwischen diesen Reifegraden zu optimieren.

ERD modeler

Modelltransformation und Nachvollziehbarkeit

Visual Paradigm verfügt über einModelltransitor, ein Werkzeug, das darauf ausgelegt ist,ein logisches Modell direkt aus einem konzeptuellen abzuleiten, und anschließend ein physisches Modell aus dem logischen. Dieser Prozess gewährleistetautomatische Nachvollziehbarkeit, sodass Änderungen in der Geschäftsansicht genau im technischen Entwurf widergespiegelt werden.

KI-gestützte Generierung

Erweiterte Funktionen umfassenKI-Funktionen die sofort professionelle ERDs aus textuellen Beschreibungen erstellen können. Die KI leitet automatisch Entitäten und Fremdschlüsselbeschränkungen ab und reduziert die Zeit für manuelle Einrichtung erheblich.

Desktop AI Assistant

Bidirektionale Synchronisation

Wesentlich ist, dass die Plattformbidirektionale Transformation. Dies stellt sicher, dass das visuelle Design und die physische Implementierung synchron bleiben und das häufige Problem verhindert, dass Dokumentationen von der tatsächlichen Codebasis abweichen.
