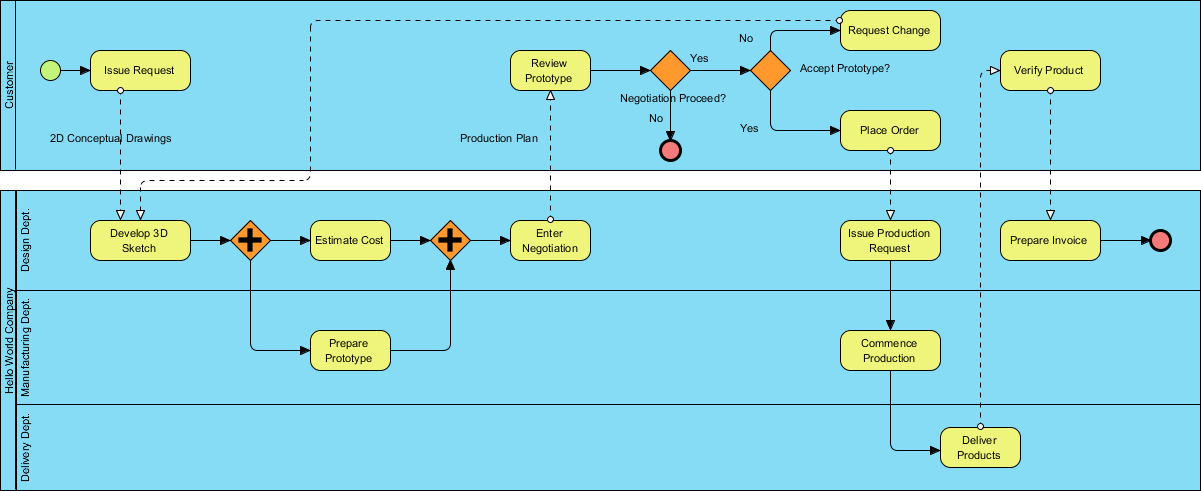

🌟 Einführung: Warum BPMN 2.0 wichtig ist

Business Process Model and Notation (BPMN) 2.0 ist die globale Norm zur Visualisierung, Analyse und Dokumentation von Geschäftsprozessen. Sie ermöglicht es Unternehmen, Analysten, Entwicklern und Stakeholdern, Prozessabläufe klar und konsistent zu kommunizieren – unabhängig von ihrem technischen Hintergrund.

Mit dem Aufkommen der digitalen Transformation ist BPMN 2.0 für Prozessverbesserung, Automatisierung, Compliance und Integration mit Unternehmenssystemen unverzichtbar geworden.

In diesem Leitfaden für Anfänger führen wir Sie durch die Grundlagen von BPMN 2.0 und zeigen Ihnen, wie Sie Visual Paradigm, eine leistungsstarke all-in-one-Plattform, zur effektiven Modellierung, Simulation und Verwaltung von Geschäftsprozessen.

---

🔹 Teil 1: Grundlagen von BPMN 2.0 verstehen

✅ Was ist BPMN 2.0?

BPMN 2.0 (Business Process Model and Notation Version 2.0) ist eine ISO-standardisierte grafische Sprache zur Modellierung von Geschäftsprozessen. Sie ist so gestaltet, dass sie sowohl für Geschäftsanwender als auch für IT-Profis intuitiv verständlich ist.

Sie wird verwendet, um:

• Arbeitsabläufe zu visualisieren (z. B. Kundenakquise, Auftragsabwicklung).

• Engpässe und Ineffizienzen zu identifizieren.

• Prozesse mit Hilfe von BPM-Engines (wie Camunda oder Activiti) zu automatisieren.

• Prozesslogik über Abteilungen hinweg zu kommunizieren.

---

🔧 Kernelemente von BPMN 2.0

BPMN verwendet eine visuelle Notation aus zentralen Elementen bestehende Notation. Schauen wir uns diese genauer an:

Element	Beschreibung	Visuelles Beispiel
Startereignis	Markiert den Beginn eines Prozesses.	⚡ (Kreis mit Punkt im Inneren)
Endereignis	Markiert das Ende eines Prozesses.	⚡ (Kreis mit dickem Rand)
Aufgabe	Ein einzelnes Arbeitspaket oder eine Aktion (z. B. „Darlehen genehmigen“).	Rechteck mit abgerundeten Ecken
Aktivität	Eine Gruppe von Aufgaben (kann ein Unterprozess sein).	Wie Aufgabe, kann aber verschachtelte Elemente enthalten
Ablauffluss	Pfeile, die die Ausführungsreihenfolge anzeigen.	Fester Pfeil
Gate	Steuerung von Entscheidungspunkten oder Verzweigungslogik.	Diamantform
Nachrichtenfluss	Zeigt die Kommunikation zwischen Teilnehmern (z. B. Systemen oder Rollen) an.	Punktiertes Pfeil
Pool & Spur	Stellt Teilnehmer (z. B. Abteilungen oder Systeme) und ihre Verantwortlichkeiten dar.	Rechteckiger Behälter, unterteilt in Spuren

💡 Tipp: Stellen Sie sich ein BPMN-Diagramm wie ein Flussdiagramm vor – jedoch mit standardisierten Symbolen und Semantik.

---

🔄 Häufige BPMN-Muster

1. Ablauffluss – Lineare Ausführung (Aufgabe A → Aufgabe B).

2. Exklusives Gate (XOR) – Eine Pfad wird basierend auf einer Bedingung ausgewählt.

3. Paralleles Gate (UND) – Mehrere Pfade werden gleichzeitig ausgeführt.

4. Inklusiver Gateway (ODER) – Es können eine oder mehrere Pfade eingeschlagen werden.

5. ereignisgesteuerter Gateway – Auslöser basierend auf Ereignissen (z. B. Timer, Nachricht).

6. Unterprozess – Eine Aufgabe, die ihren eigenen internen Prozess enthält (kann zusammengeklappt werden).

---

🔹 Teil 2: Erste Schritte mit Visual Paradigm

Visual Paradigm ist eine umfassende All-in-One-Plattform für die Modellierung von Geschäftsprozessen, Softwareentwicklung und Systemanalyse. Es unterstützt BPMN 2.0, UML, ERD und mehr – was es ideal für Anfänger und Profis macht.

✅ Warum Visual Paradigm verwenden?

• Benutzerfreundliche Oberfläche – BPMN-Elemente per Ziehen und Ablegen hinzufügen.

• BPMN 2.0-konform – Vollständige Unterstützung für Standards.

• Kooperationsfunktionen – Teilen, Kommentieren und Versionskontrolle.

• Simulation und Validierung – Testen Sie Ihren Prozess vor der Umsetzung.

• Export und Integration – Export in PDF, PNG oder Integration mit Workflowsystemen.

• Modellierung über Domänen hinweg – Kombinieren Sie BPMN mit UML, C4 und mehr.

---

🛠 Schritt-für-Schritt: Erstellen Sie Ihr erstes BPMN-Diagramm in Visual Paradigm

Schritt 1: Visual Paradigm starten

• Öffnen Sie Visual Paradigm (verfügbar für Windows, macOS, Linux).

• Gehe zu Datei > Neu > BPMN-Diagramm.

Schritt 2: Richten Sie Ihr Diagramm ein

• Benennen Sie Ihr Diagramm (z. B. „Kundenbestellprozess“).

• Wählen Sie BPMN 2.0 als Standard.

Schritt 3: Fügen Sie ein Startereignis hinzu

• Ziehen Sie Startereignis aus der Palette auf die Zeichenfläche.

• Doppelklicken Sie, um den Namen zu bearbeiten (z. B. „Neue Bestellung erhalten“).

Schritt 4: Fügen Sie Aufgaben hinzu

• Ziehen Sie Aufgabe Elemente auf die Zeichenfläche.

• Fügen Sie Aufgaben wie folgt hinzu:

  • „Bestellung überprüfen“

  • „Bestand prüfen“

  • „Zahlung bearbeiten“

  • „Produkt versenden“

Schritt 5: Verbinden Sie mit Ablaufflüssen

• Verwenden Sie das Ablauffluss Werkzeug (Pfeil-Symbol), um Ereignisse und Aufgaben in der richtigen Reihenfolge zu verbinden.

Schritt 6: Fügen Sie eine Gateway (Entscheidungspunkt) hinzu

• Ziehen Sie ein Exklusives Gateway (Diamant) nach „Bestand prüfen“.

• Verbinden Sie zwei ausgehende Flüsse:

  • „Auf Lager“ → „Produkt versenden“

  • „Nicht auf Lager“ → „Kunde benachrichtigen“

Schritt 7: Fügen Sie ein Endereignis hinzu

• Ziehen Sie ein Endereignis zum letzten Schritt.

• Verbinden Sie es über eine Ablaufverbindung.

Schritt 8: Fügen Sie eine Pool- und Linieneinheit hinzu (optional für mehrparteiliche Prozesse)

• Verwenden Sie Pool um einen Teilnehmer darzustellen (z. B. „Verkaufsabteilung“).

• Fügen Sie Linieneinheiten innerhalb des Pools hinzu (z. B. „Verkauf“, „Lager“, „Finanzen“).

• Weisen Sie Aufgaben den entsprechenden Linieneinheiten zu, um die Verantwortung zu zeigen.

Schritt 9: Überprüfen und Simulieren

• Klicken Sie auf Überprüfen um Fehler zu überprüfen (z. B. nicht verbundene Abläufe).

• Verwenden Sie Simulation um den Prozess auszuführen und verschiedene Szenarien zu testen (z. B. „Was passiert, wenn der Lagerbestand niedrig ist?“).

Schritt 10: Exportieren und Teilen

• Exportieren Sie als PDF, PNG oder HTML.

• Teilen Sie über einen Link oder exportieren Sie in Confluence, SharePoint oder Jira.

---

🔹 Teil 3: Best Practices für die BPMN-Modellierung

1. Halten Sie es einfach – Vermeiden Sie übermäßig komplexe Diagramme. Verwenden Sie Unterprozesse, um große Abläufe zu strukturieren.

2. Verwenden Sie sinnvolle Namen – Aufgaben und Ereignisse sollten klar beschreiben, was geschieht.

3. Befolgen Sie die Standardnotation – Verwenden Sie nur BPMN 2.0-konforme Symbole.

4. Definieren Sie klare Start-/Endereignisse – Jeder Prozess muss einen klaren Beginn und ein klares Ende haben.

5. Dokumentieren Sie Annahmen und Ausnahmen – Verwenden Sie Anmerkungen oder Notizen zur Kontextergänzung.

6. Beteiligen Sie Interessenten – Holen Sie Feedback von Geschäftsanwendern und IT-Teams während des Entwurfs ein.

---

🔹 Teil 4: Praxisbeispiele

Branche	Anwendungsfall
Bankwesen	Darlehensgenehmigungsprozess mit Überprüfung, Bonitätsprüfung und Genehmigung durch den Manager.
E-Commerce	Prozess zur Auftragsabwicklung mit Lagerbestandsprüfung, Zahlung und Versand.
Gesundheitswesen	Prozess der Patientenaufnahme mit Triage, Registrierung und Arztzuweisung.
Fertigung	Workflow zur Produktionsplanung und Qualitätsprüfung.

Visual Paradigm unterstützt die präzise Modellierung dieser Prozesse und ermöglicht zukünftige Automatisierung über die Integration eines BPMN-Engines.

---

🔹 Fazit: Beginnen Sie mit Vertrauen mit der Modellierung

BPMN 2.0 ist der Goldstandard für die Modellierung von Geschäftsprozessen. Mit Visual Paradigm, erhalten Sie eine leistungsstarke, intuitive und umfassende Lösung für:

• Klare, standardisierte Prozessdiagramme gestalten.

• Workflows simulieren und validieren.

• Über Teams hinweg zusammenarbeiten.

• Prozesse auf die Automatisierung vorbereiten.

Unabhängig davon, ob Sie ein Geschäftsanalyst, Prozessingenieur oder Entwickler sind, wird die Beherrschung von BPMN 2.0 mit Visual Paradigm Sie befähigen, darzustellen, zu optimieren und zu transformieren die Abläufe Ihrer Organisation.

---

📚 Ressourcen zum Weiterlernen

• Geschäftsprozessgestaltung mit leistungsstarker BPMN-Software – Visual Paradigm: Ein ausführlicher Überblick über den intuitiven BPMN 2.0-Modellierer von Visual Paradigm, der seine Rolle bei der schnellen Erstellung professioneller Geschäftsprozessdiagramme hervorhebt, mit Funktionen wie Prozess-Drilldown, Simulation, Animation und Integration mit anderen Modellierungsstandards.
• Online-BPMN-Diagramm-Tool – Visual Paradigm: Ein Leitfaden für das Online-BPMN-Tool von Visual Paradigm zum Zeichnen von Geschäftsprozessdiagrammen in der Cloud, wobei der Fokus auf Benutzerfreundlichkeit, professionellen Vorlagen, Drag-and-Drop-Funktionen und der Unterstützung von BPMN-Workflows liegt, die für jedermann zugänglich sind.
• Einführung in BPMN Teil I – Visual Paradigm: Ein Grundlagentutorial, das BPMN-Konzepte vorstellt und Schritt-für-Schritt-Anleitungen zur Erstellung und Zeichnung von BPMN-Diagrammen mit den Modellierungsfunktionen von Visual Paradigm bietet.
• Wie zeichnet man ein BPMN-Diagramm? – Visual Paradigm: Ein praktischer Schritt-für-Schritt-Leitfaden für BPMN, der zeigt, wie man Geschäftsprozessdiagramme in Visual Paradigm erstellt, wobei wesentliche Elemente behandelt und eine benutzerfreundliche Oberfläche für Anfänger und Experten bereitgestellt wird.
• Wie erstellt man ein BPMN-Diagramm? – Visual Paradigm: Eine Anleitung, die die Grundlagen von BPMN erklärt und den Prozess der Erstellung von Workflows mit der speziellen BPMN-Software von Visual Paradigm für Prozess- und Workflow-Design erläutert.
• Überblick über die BPMN-Notation – Visual Paradigm: Ein umfassender Leitfaden zu BPMN-Symbolen, Notationen und Diagrammbeispielen, der zeigt, wie das preisgekrönte Tool von Visual Paradigm die vollständige BPMN-Modellierung und Visualisierung unterstützt.
• Was ist BPMN? – Visual Paradigm: Eine erläuternde Übersicht über BPMN als Standardnotation für Geschäftsabläufe, die deren Geschichte, Vorteile und die Möglichkeiten von Visual Paradigm zur effektiven Prozessmodellierung und Analyse detailliert beschreibt.

---

🎯 Ihr nächster Schritt:
Herunterladen Visual Paradigm Free Edition heute und erstellen Sie Ihr erstes BPMN 2.0-Diagramm in weniger als 10 Minuten!

✅ Pro-Tipp: Beginnen Sie mit einem einfachen Prozess wie „Bearbeitung von Kundensupport-Tickets“, um Selbstvertrauen aufzubauen.

Sauber, lesbareBPMN (Business Process Model und Notation)Diagramme sind entscheidend für eine effektive Kommunikation zwischen Stakeholdern – Business Analysten, Entwickler, Projektmanager und Endbenutzer. Schlecht gestaltete Diagramme können zu Verwirrung, Missverständnissen und Projektverzögerungen führen. Hier sindBPMN-Best-Praktikenum Ihnen zu helfen, professionelle, intuitive und wartbare Prozessdiagramme zu erstellen:

---

✅ 1. Beginnen Sie mit einem klaren Zweck

Bevor Sie zeichnen, definieren Sie:

• Wer ist die Zielgruppe? (z. B. Geschäftsanwender, IT-Teams)

• Was ist das Ziel? (z. B. Dokumentation, Systemgestaltung, Compliance)

• Welches Maß an Detail ist erforderlich? (Hoch-Level-Übersicht vs. detaillierte Ausführung)

👉 Tipp:Verwenden SieProzessumfangundAbstraktionsstufeum die Komplexität Ihres Diagramms zu steuern.

---

✅ 2. Verwenden Sie die richtige Abstraktionsstufe

• Schwimmbahnen (Pools & Lanes):Verwenden Sie sie, umVerantwortung (wer tut was).

  • Poolsstellen separate Organisationen oder große Abteilungen dar.

  • Lanesinnerhalb eines Pools stellen Rollen, Teams oder Systeme dar.

• Vermeiden Sie eine Überbeanspruchung von Schwimmbahnen – zu viele können das Diagramm verunreinigen.

👉 Best Practice: Fügen Sie nur Fließbänder hinzu, die einen Nutzen bringen (z. B. verschiedene Abteilungen oder beteiligte Systeme).

---

✅ 3. Befolgen Sie einen logischen Ablauf

• Verwenden Sie von oben nach unten oder von links nach rechts Ablauf für eine natürliche Lesbarkeit.

• Vermeiden Sie sich kreuzende Abläufe und zickzackartige Wege.

• Verwenden Sie Gateways (XOR, UND, ODER) angemessen, um Entscheidungspunkte und parallele Pfade zu modellieren.

👉 Vermeiden Sie: Komplexe, verflochtene Wege. Wenn ein Prozess zu viele Verzweigungen hat, überlegen Sie, ihn in Teilprozesse aufzuteilen.

---

✅ 4. Verwenden Sie Teilprozesse für Komplexität

• Bündeln Sie wiederholte oder komplexe Logik in Teilprozesse.

• Verwenden Sie zusammengefasste Teilprozesse für Übersichtsdarstellungen.

• Verwenden Sie erweiterte Teilprozesse, wenn interne Details gezeigt werden müssen.

👉 Best Practice:Benennen Sie Unterprozesse beschreibend (z. B. „Kundenantrag validieren“).

---

✅ 5. Halten Sie die Gateway-Logik einfach

• Verwenden Sie XOR (ausschließend) für wechselseitig ausschließliche Auswahlmöglichkeiten.

• Verwenden Sie UND (inclusive) nur, wenn alle Pfade zurückgelegt werden müssen.

• Verwenden Sie ODER (inclusive) vorsichtig – stellen Sie sicher, dass klar ist, wann mehrere Pfade auftreten können.

• Vermeiden Sie komplexe Kombinationen von Gateways ohne klare Logik.

👉 Tipp: Wenn Sie mehrere Gateways verwenden, überlegen Sie, Anmerkungen hinzuzufügen, um das Verhalten zu klären.

---

✅ 6. Verwenden Sie Standard-BPMN-Symbole korrekt

Symbol	Richtige Verwendung
Startereignis	Nur eines pro Prozess (es sei denn, Sie verwenden Nachrichtenereignisse).
Endereignis	Ein pro Prozess (es sei denn, es gibt mehrere Endzustände).
Aufgabe	Einzelne Arbeitseinheit. Vermeiden Sie die Gruppierung mehrerer Aufgaben.
Ablaufströmung	Pfeile, die die Ausführungsreihenfolge anzeigen (nicht den Datenfluss).
Nachrichtenfluss	Punktierte Linie zwischen Pool (für Kommunikation).

👉 Vermeiden: Falsches Vermischen von Ablaufströmung und Nachrichtenfluss.

---

✅ 7. Benennen Sie Elemente eindeutig und konsistent

• Verwenden Sie handlungsorientierte Namen (z. B. „Darlehensantrag genehmigen“, nicht „Aufgabe 1“).

• Vermeiden Sie vage Begriffe wie „Prozess“ oder „Schritt“.

• Verwenden Sie konsistente Groß- und Kleinschreibung sowie Grammatik (z. B. alle Verben in Gegenwartsform).

👉 Beispiel: ✅ „Bestätigungs-E-Mail senden“ ❌ „E-Mail senden“

---

✅ 8. Begrenzen Sie die Anzahl der Elemente pro Diagramm

• Ziel sind 1–3 Swimlanes und 10–20 Hauptelemente (Aufgaben, Gateways, Ereignisse).

• Wenn der Prozess länger ist, aufteilen in mehrere Diagramme (z. B. „Onboarding – Schritt 1“, „Onboarding – Schritt 2“).

👉 Best Practice: Verwenden „Prozess“ und „Unterprozess“ um große Prozesse zu unterteilen.

---

✅ 9. Verwenden Sie Anmerkungen sparsam und strategisch

• Verwenden Sie Anmerkungen um komplexe Logik, Geschäftsregeln oder Ausnahmen zu erklären.

• Vermeiden Sie, das Diagramm mit Text zu überladen – halten Sie es visuell.

👉 Beispiel: Eine Anmerkung kann klären: „Wenn die Bonität < 600 ist, an manuelle Überprüfung weiterleiten.“

---

✅ 10. Wenden Sie visuelle Hierarchie und Konsistenz an

• Verwenden Sie konsistente Farben, Schriften und Linienstärken.

• Verwenden Sie Symbole oder visuelle Hinweise (z. B. Farbcodierung für Fehlerpfade).

• Richten Sie die Elemente ordentlich aus – verwenden Sie das Rastern im Grid Ihres BPMN-Tools.

👉 Tipp: Verwenden Sie eine Stilrichtlinie für Ihr Team (z. B. alle Aufgaben sind blau, Gateways sind gelb).

---

✅ 11. Mit Stakeholdern abstimmen

• Teilen Sie das Diagramm mit Geschäftsanwendern und Entwicklern.

• Fragen Sie: „Können Sie den Ablauf ohne Erklärung verstehen?“

• Iterieren Sie basierend auf Rückmeldungen.

👉 Best Practice: Verwenden Sie BPMN-Tools mit Kollaborationsfunktionen (z. B. Camunda Modeler, Bizagi, Signavio).

---

✅ 12. Annahmen und Ausnahmen dokumentieren

• Verwenden Sie Ausnahmeabläufe (z. B. Fehlerereignisse, Kompensation), um Fehlerpfade darzustellen.

• Dokumentieren Sie Annahmen in Notizen oder einem separaten Abschnitt.

👉 Beispiel: „Wenn der Kunde im CRM nicht gefunden wird, an die Betrugsprüfung weiterleiten.“

---

🛠️ Werkzeuge, die Best Practices unterstützen

• Geschäftsprozessgestaltung mit leistungsstarkem BPMN-Software – Visual Paradigm: Eine ausführliche Übersicht über den intuitiven BPMN 2.0-Modellierer von Visual Paradigm, der seine Rolle bei der schnellen Erstellung professioneller Geschäftsprozessdiagramme hervorhebt, mit Funktionen wie Prozess-Drilldown, Simulation, Animation und Integration mit anderen Modellierungsstandards.
• Online-BPMN-Diagramm-Tool – Visual Paradigm: Ein Leitfaden für das Online-BPMN-Tool von Visual Paradigm zum Zeichnen von Geschäftsprozessdiagrammen in der Cloud, wobei die Benutzerfreundlichkeit, professionelle Vorlagen, Drag-and-Drop-Funktionen und die Unterstützung für BPMN-Workflows hervorgehoben werden, die für jedermann zugänglich sind.
• Einführung in BPMN Teil I – Visual Paradigm: Ein Grundlagen-Tutorial, das BPMN-Konzepte vorstellt und Schritt-für-Schritt-Anleitungen zur Erstellung und Zeichnung von BPMN-Diagrammen mit den Modellierungsfunktionen von Visual Paradigm bietet.
• Wie man BPMN-Diagramme zeichnet? – Visual Paradigm: Ein praktischer Schritt-für-Schritt-BPMN-Tutorial, der zeigt, wie man Geschäftsprozessdiagramme in Visual Paradigm erstellt, wobei wesentliche Elemente und eine benutzerfreundliche Oberfläche für Anfänger und Experten abgedeckt werden.
• Wie man ein BPMN-Diagramm erstellt? – Visual Paradigm: Eine Anleitung, die die Grundlagen von BPMN erklärt und den Prozess der Erstellung von Workflows mit der speziellen BPMN-Software von Visual Paradigm für Prozess- und Workflowsgestaltung erläutert.
• Übersicht über die BPMN-Notation – Visual Paradigm: Ein umfassender Leitfaden zu BPMN-Symbolen, Notationen und Diagrammbeispielen, der zeigt, wie das preisgekrönte Werkzeug von Visual Paradigm die vollständige BPMN-Modellierung und Visualisierung unterstützt.
• Was ist BPMN? – Visual Paradigm: Eine erläuternde Übersicht über BPMN als Standardnotation für Geschäftsabläufe, die deren Geschichte, Vorteile und die Möglichkeiten von Visual Paradigm zur effektiven Prozessmodellierung und Analyse erläutert.

---

✅ Zusammenfassung: Prüfliste für saubere BPMN-Diagramme

✅ Punkt	Erledigt?
Klare Prozesszweck- und Umfangsdefinition	☐
Logischer Fluss von oben nach unten bzw. von links nach rechts	☐
Angemessener Einsatz von Schwimmzellen	☐
Unterprozesse für komplexe Logik	☐
Standard-BPMN-Symbole korrekt verwendet	☐
Klare, konsistente Benennung	☐
Beschränkte Anzahl von Elementen pro Diagramm	☐
Anmerkungen verwendet, um zu klären, nicht zu verunreinigen	☐
Visuelle Konsistenz (Farben, Schriften, Ausrichtung)	☐
Mit Stakeholdern abgesprochen	☐

---

Letzter Gedanke

**Ein guter BPMN-Flowchart ist ein Gesprächsanlass – kein Rätsel.** Wenn Stakeholder Ihren Prozess auf einen Blick verstehen können, haben Sie Erfolg gehabt.

Durch die Einhaltung dieser Best Practices erstellen Sie BPMN-Flowcharts, die nicht nur genau sind, sondern auchumsetzbar, wartbar und kooperativ—eine echte Bereicherung für Prozessverbesserung und digitale Transformation.
