Umfassender Leitfaden für ArchiMate, der TOGAF ADM unterstützt

Einführung in ArchiMate

ArchiMate ist eine offene und unabhängige Sprache für die Modellierung von Unternehmensarchitekturen, die die Beschreibung, Analyse und Visualisierung von Architekturen innerhalb und über Geschäftsdomänen hinweg unterstützt. Sie ist darauf ausgelegt, eine klare und eindeutige Möglichkeit zu bieten, komplexe Architekturen an Stakeholder zu kommunizieren. ArchiMate ist besonders nützlich, wenn sie in Verbindung mit der TOGAF-Architektur-Entwicklungsmethode (ADM) eingesetzt wird, da sie eine standardisierte Möglichkeit bietet, Unternehmensarchitekturen zu modellieren und zu kommunizieren.

What is ArchiMate?

Wichtige Konzepte von ArchiMate

ArchiMate Core Framework

1. Schichten von ArchiMate

ArchiMate teilt die Unternehmensarchitektur in drei Hauptebenen auf:

  • Geschäfts-Ebene: Fokussiert auf die Geschäftsprozesse, Dienstleistungen und Funktionen, die die Ziele der Organisation unterstützen.
  • Anwendungs-Ebene: Befasst sich mit den Anwendungsdienstleistungen, Komponenten und deren Interaktionen, die die Geschäfts-Ebene unterstützen.
  • Technologie-Ebene: Umfasst die Technologie-Infrastruktur, einschließlich Hardware, Software und Netzwerkkomponenten, die die Anwendungs-Ebene unterstützen.

2. Kern-Elemente

ArchiMate definiert mehrere Kern-Elemente, die zur Modellierung der Architektur verwendet werden:

  • Aktive Strukturelemente: Stellen die Entitäten dar, die Verhalten ausführen, wie Geschäftsakteure, Anwendungskomponenten und Geräte.
  • Verhaltenselemente: Stellen die Prozesse, Funktionen, Dienstleistungen und Interaktionen innerhalb der Architektur dar.
  • Passive Strukturelemente: Stellen die Informationen oder Daten dar, die von Verhaltenselementen verwendet oder erzeugt werden, wie Geschäftsobjekte und Datenobjekte.

3. Beziehungen

ArchiMate definiert mehrere Arten von Beziehungen, um die Elemente miteinander zu verbinden:

  • Strukturelle Beziehungen: Zum Beispiel Zusammensetzung, Aggregation und Spezialisierung.
  • Abhängigkeitsbeziehungen: Zum Beispiel Assoziation, Realisierung und verwendet-von.
  • Dynamische Beziehungen: Zum Beispiel Auslösen und Fluss.

4. Sichtweisen

ArchiMate bietet mehrere Sichtweisen, um die Architektur aus verschiedenen Perspektiven zu visualisieren:

  • Sichtweise Geschäftsprozesse: Zeigt die Geschäftsprozesse und ihre Wechselwirkungen.
  • Sichtweise Anwendungszusammenarbeit: Zeigt, wie Anwendungen zusammenarbeiten, um Geschäftsprozesse zu unterstützen.
  • Sichtweise Technologie-Realisierung: Zeigt, wie Technologiekomponenten Anwendungskomponenten realisieren.

ArchiMate und TOGAF ADM

TOGAF-Entwicklungsmethode für Architekturen (ADM)

Die TOGAF-ADM ist eine umfassende Methodik zur Entwicklung von Unternehmensarchitekturen. Sie besteht aus mehreren Phasen, die jeweils sich auf einen spezifischen Aspekt des Architektur-Entwicklungsprozesses konzentrieren. ArchiMate unterstützt die TOGAF-ADM, indem sie eine standardisierte Möglichkeit bietet, die Architektur in jeder Phase zu modellieren und zu visualisieren.

Powerful TOGAF ADM Toolset

Phasen der TOGAF-ADM

  1. Vorläufige Phase: Legt die Architekturprinzipien, das Framework und die Governance fest.
  2. Architekturvision: Definiert den Umfang, die Stakeholder, die Anliegen und die Geschäftsziele.
  3. Geschäftsarchitektur: Entwickelt die Geschäftsarchitektur, einschließlich Geschäftsprozesse und Dienstleistungen.
  4. Informationssystemarchitekturen: Entwickelt die Daten- und Anwendungarchitekturen.
  5. Technologiearchitektur: Entwickelt die Technologiearchitektur.
  6. Chancen und Lösungen: Identifiziert und priorisiert Architekturprojekte.
  7. Planung der Migration: Entwickelt den Plan für Migration und Umsetzung.
  8. Governance der Umsetzung: Bietet Governance und Unterstützung für die Umsetzung der Architektur.

Beispiele für ArchiMate-Modelle

Dieses Diagramm zeigt eine geschichtete Architektur für ein Gesundheitsverwaltungssystem, das in zwei Hauptebenen unterteilt ist: die Anwendungsebene und die Technologieebene. Hier folgt eine detaillierte Erklärung jedes Komponenten und ihrer Interaktionen:

archimate diagram example

Anwendungsebene (Blau)

Diese Ebene besteht aus den verschiedenen Anwendungen und Systemen, die direkt mit Benutzern oder anderen Systemen interagieren, um Gesundheitsdienstleistungen zu verwalten. Die wichtigsten Komponenten dieser Ebene sind:

  1. Management der stationären Pflege:

    • Verwaltet Dienstleistungen und Prozesse im Zusammenhang mit Patienten, die im Krankenhaus eingeliefert werden.

  2. Management der ambulanten Pflege:

    • Verwaltet Dienstleistungen und Prozesse für Patienten, die zur Behandlung in das Krankenhaus kommen, aber nicht eingeliefert werden.

  3. CRM-System (Kundenbeziehungsmanagement):

    • Verwaltet die Interaktionen mit Patienten, einschließlich Kommunikation, Nachverfolgung und Patientenbeziehungsmanagement.

  4. Abrechnung:

    • Verwaltet die finanziellen Aspekte, einschließlich der Erstellung von Rechnungen, die Abwicklung von Zahlungen und die Verwaltung von Finanzunterlagen.

Technologieebene (Grün)

Diese Ebene stellt die zugrundeliegende Infrastruktur und Dienste bereit, die die Anwendungen in der Anwendungsebene unterstützen. Die wichtigsten Komponenten dieser Ebene sind:

  1. Nachrichtendienst:

    • Ermöglicht die Kommunikation zwischen verschiedenen Anwendungen und Systemen innerhalb des Gesundheitsverwaltungssystems.
    • Stellt sicher, dass Nachrichten zuverlässig und in der richtigen Reihenfolge übermittelt werden.

  2. Datenzugriffsdienst:

    • Bietet eine zentrale Möglichkeit, um auf Daten im gesamten System zuzugreifen und sie zu verwalten.
    • Stellt sicher, dass Daten effizient und sicher abgerufen und gespeichert werden.

  3. Mainframe:

    • Das zentrale Rechensystem, das Kernservices und Daten hostet.
    • Enthält zwei Hauptkomponenten:
      • Nachrichtenwarteschlange: Verwaltet die Warteschlange und Verarbeitung von Nachrichten, um eine zuverlässige Kommunikation sicherzustellen.
      • DBMS (Datenbankverwaltungssystem): Speichert und verwaltet die Daten, die von den verschiedenen Anwendungen verwendet werden.

Interaktionen

  • Management der stationären Pflege, Management der ambulanten Pflege, CRM-System, und Abrechnung interagieren mit dem Nachrichtendienst und Datenzugriffsdienst um ihre jeweiligen Funktionen auszuführen.
  • Der Nachrichtendienst und Datenzugriffsdienst bauen auf dem Mainframe für Kernservices wie Nachrichtenwarteschlange und Datenbankverwaltung.
  • Der Mainframestellt sicher, dass Nachrichten korrekt verarbeitet und Daten effizient verwaltet werden, wodurch die gesamte Systemoperation unterstützt wird.

Das Diagramm zeigt einen strukturierten Ansatz zur Verwaltung von Gesundheitsdienstleistungen, indem die Anwendungsebenen von der zugrundeliegenden Technologieinfrastruktur getrennt werden. Diese Trennung ermöglicht eine modularere und wartbarere Systemgestaltung, bei der Änderungen in einer Schicht nur geringen Einfluss auf die andere haben. Die Nachrichtendienst und Datenzugriffsdienstfungieren als Vermittler und erleichtern die Kommunikation und Datenverwaltung zwischen den Anwendungskomponenten und dem Mainframe.

Empfohlenes ArchiMate-Tool für Enterprise Architecture

Visual Paradigm wird weithin als eines der besten Tools für ArchiMate-Modellierung in Enterprise-Architecture-(EA)-Projekten anerkannt. Hier sind einige Gründe, warum es besonders empfohlen wird:

Navigating TOGAF: Your Guide to the ADM Process - Visual Paradigm Guides

1. Umfassende ArchiMate-Unterstützung

  • Vollständiger ArchiMate-Standard: Visual Paradigm unterstützt die neuesten ArchiMate-Standards, einschließlich ArchiMate 3.1, und stellt sicher, dass Sie alle offiziellen ArchiMate-Elemente und -Beziehungen verwenden können.
  • Reichhaltige Bibliothek von Elementen: Es bietet eine umfangreiche Bibliothek an ArchiMate-Symbolen, die die Erstellung detaillierter und genauer Modelle erleichtert.

2. Benutzerfreundliche Oberfläche

  • Intuitives Design: Das Tool bietet eine benutzerfreundliche Oberfläche, die auch für Benutzer, die neu in der ArchiMate-Modellierung sind, leicht zu bedienen ist.
  • Ziehen und Ablegen: Die Funktion zum Ziehen und Ablegen ermöglicht eine schnelle und effiziente Erstellung von Modellen.

3. Erweiterte Modellierungsfunktionen

  • Schichtübersichten: Unterstützt die Erstellung von Schichtübersichten (z. B. Geschäfts-, Anwendungs- und Technologieebene), um eine ganzheitliche Sicht auf die Unternehmensarchitektur zu bieten.
  • Beziehungen über Schichten hinweg: Ermöglicht die einfache Definition und Visualisierung von Beziehungen über verschiedene Ebenen der Architektur hinweg.

4. Zusammenarbeit und Teilen

  • Teamzusammenarbeit: Visual Paradigm unterstützt die Zusammenarbeit und ermöglicht es mehreren Benutzern, gleichzeitig an demselben Projekt zu arbeiten.
  • Versionskontrolle: Die integrierte Versionskontrolle hilft dabei, Änderungen zu verwalten und die Entwicklung Ihrer Modelle zu verfolgen.

5. Integrationsfähigkeit

  • Tool-Integration: Integriert sich nahtlos mit anderen Tools und Plattformen, wie JIRA, Confluence und verschiedenen Datenbanken, und verbessert die gesamte EA-Praxis.
  • Import/Export: Unterstützt das Importieren und Exportieren von Modellen in verschiedenen Formaten, einschließlich des ArchiMate-Austausch-Dateiformats, um Kompatibilität mit anderen Tools sicherzustellen.

6. Dokumentation und Berichterstattung

  • Automatisierte Dokumentation: Generiert umfassende Dokumentation aus Ihren ArchiMate-Modellen, spart Zeit und gewährleistet Konsistenz.
  • Benutzerdefinierte Berichte: Ermöglicht die Erstellung benutzerdefinierter Berichte, die auf die spezifischen Anforderungen von Stakeholdern abgestimmt sind.

7. Schulung und Support

  • Umfangreiche Ressourcen: Bietet eine Fülle von Tutorials, Anleitungen und Beispielen, um Benutzer beim Einstieg und Meistern der ArchiMate-Modellierung zu unterstützen.
  • Kundensupport: Bietet einen robusten Kundensupport, um bei auftretenden Problemen oder Fragen zu helfen.

8. Skalierbarkeit

  • Skalierbare Lösungen: Geeignet für sowohl kleine als auch große EA-Projekte und somit ein vielseitiges Werkzeug für Organisationen jeder Größe.

9. Konformität und Standards

  • Branchenstandards: Orientiert sich an Branchenstandards und Best Practices und stellt sicher, dass Ihre EA-Modelle konform und aktuell sind.

Fazit

ArchiMate bietet eine leistungsstarke und standardisierte Methode zur Modellierung von Unternehmensarchitekturen und unterstützt die TOGAF-ADM-Methode. Durch das Verständnis der zentralen Konzepte, Schichten, Elemente und Beziehungen in ArchiMate können Sie komplexe Architekturen effektiv modellieren und mit Stakeholdern kommunizieren. Die angegebenen Beispiele veranschaulichen, wie ArchiMate zur Modellierung von Geschäftsprozessen, Anwendungszusammenarbeit und Technologieverwirklichung eingesetzt werden kann und die verschiedenen Phasen der TOGAF-ADM unterstützt.

ArchiMate-Tool-Ressource

  1. Kostenloses Online-ArchiMate-Diagramm-Tool

    • Beschreibung: Erstellen Sie ArchiMate-Diagramme online mit einem kostenlosen Tool, das die visuelle Modelliersprache ArchiMate 3 unterstützt. Enthält Beispiele und Vorlagen, um Ihnen den Einstieg zu erleichtern.
    • URL: Kostenloses Online-ArchiMate-Diagramm-Tool 1

  2. Hauptseite – ArchiMate-Ressourcen kostenlos

    • Beschreibung: Bietet eine visuelle Sprache zum Modellieren und Erfassen von Unternehmensarchitekturen und ermöglicht die Visualisierung von Beziehungen innerhalb und zwischen verschiedenen Bereichen.
    • URL: Hauptseite – ArchiMate-Ressourcen kostenlos 2

  3. Visual Paradigm – UML, Agile, PMBOK, TOGAF, BPMN und mehr!

  4. Kapitel 7. ArchiMate – Visual Paradigm Community Circle

  5. Was ist ArchiMate?

    • Beschreibung: Schritt-für-Schritt-Anleitung zum Lernen von ArchiMate, einschließlich der Anwendung für die Modellierung von Unternehmensarchitektur.
    • URL: Was ist ArchiMate? 5

  6. ArchiMate-Tools

    • Beschreibung: Erfahren Sie, wie Sie Visual Paradigm, ein Design- und Management-Tool für agile Softwareteams, verwenden.
    • URL: ArchiMate-Tools 6

  7. Bestes ArchiMate-Software

    • Beschreibung: Zertifiziertes ArchiMate-Tool für eine effektive EA-Design- und Modellierung. Zeichnen Sie schnell ArchiMate-Diagramme, die der offiziellen Spezifikation des Open Group entsprechen.
    • URL: Bestes ArchiMate-Software 7

  8. Wie formatiert man ArchiMate-Elemente?

  9. ArchiMate-Viewpoint-Leitfaden – Ressourcenkarten-Viewpoint

  10. ArchiMate Diagramm-Tutorial

    • Beschreibung: Tutorial, der Ihnen hilft, ArchiMate-Diagramme zu lernen, wie man sie erstellt und wann man sie verwendet. Enthält Beispiele und Tipps.
    • URL: ArchiMate Diagramm-Tutorial 10

Diese Ressourcen sollten einen umfassenden Einstiegspunkt für die Verwendung des ArchiMate-Tools von Visual Paradigm für die Modellierung von Unternehmensarchitekturen bieten.

Umfassender Leitfaden für Visual Paradigms TOGAF Guide-Through-Prozess

Einführung

Visual Paradigms TOGAF Guide-Through-Prozess ist ein leistungsstarkes Werkzeug, das darauf abzielt, die Einführung der TOGAF-Architektur-Entwicklungsmethode (ADM) zu vereinfachen. Es bietet schrittweise Anleitungen, Anweisungen und praktische Beispiele, um die Entwicklung von Unternehmensarchitektur zu unterstützen. Dieser umfassende Leitfaden untersucht die wichtigsten Funktionen, Vorteile und Anwendungsbereiche des Visual Paradigm TOGAF Guide-Through-Prozesses und hebt hervor, warum er sich in der Welt der Unternehmensarchitektur hervorhebt.

Transform Your Business with Visual Paradigm and TOGAF - Visual Paradigm Guides

Wichtige Funktionen

  1. Schritt-für-Schritt-Anleitung:

    • Der Guide-Through-Prozess bietet detaillierte, schrittweise Anleitungen für jede Phase der TOGAF-ADM, sodass Benutzer die Komplexität der Entwicklung von Unternehmensarchitektur problemlos meistern können1112.

  2. Integration mit ArchiMate:

    • Visual Paradigm unterstützt die Integration von ArchiMate mit der TOGAF-ADM und bietet eine leistungsstarke Kombination für Initiativen zur Unternehmensarchitektur. ArchiMate 3 mit seinem vielseitigen Notationssystem ermöglicht es Architekten, komplexe Modelle effektiv darzustellen1314.

  3. Automatisierte Aufgabenverwaltung:

    • Das Tool verbessert den gesamten Prozess durch automatisierte Aufgabenverwaltung und Benachrichtigungen, wodurch Benutzer Architekturlieferungen schrittweise und kooperativ entwickeln können15.

  4. Visuelle Prozesskarten:

    • Die Software verfügt über visuelle Prozesskarten, die Benutzern helfen, den gesamten Prozess der Unternehmensarchitektur einfach zu durchlaufen. Sie bietet eine vollständige Palette an Planungs-, Gestaltungs- und Entwicklungswerkzeugen zur Durchführung von ADM-Aktivitäten14.

  5. Umfassendes Werkzeugset:

    • Visual Paradigm bietet eine Reihe von Werkzeugen, die speziell für ADM-Aktivitäten entwickelt wurden, darunter ArchiMate-Diagramme zur Modellierung von Geschäfts-, IT- und physischen Aspekten der Unternehmensarchitektur. Diese Werkzeuge bieten eine umfassende Sicht auf die Architektur und erleichtern das Verständnis und die Umsetzung von TOGAF14.

Vorteile

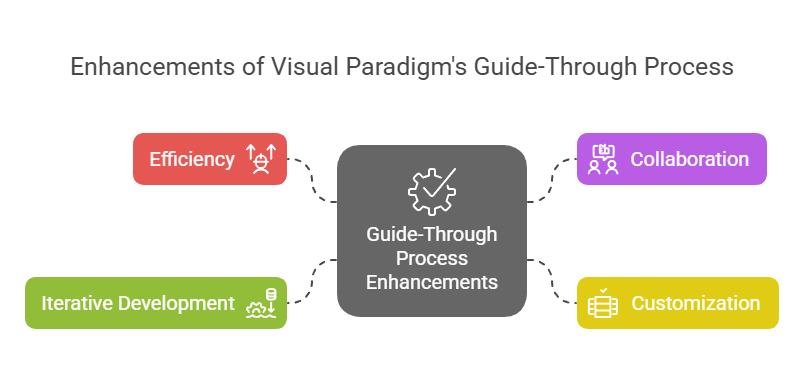

Enhancements of Visual Paradigm's Guide-Through Process: Visual Paradigm

  1. Effizienz:

    • Der Guide-Through-Prozess erhöht die Effizienz erheblich, indem klare Anweisungen bereitgestellt und Aufgaben automatisiert werden, sodass Benutzer sich auf strategische Entscheidungen konzentrieren können, anstatt sich mit prozeduralen Details zu beschäftigen11.

  2. Zusammenarbeit:

    • Das Tool fördert die Zusammenarbeit zwischen verschiedenen Beteiligten, einschließlich Projektinhaber, Business Analysten, Enterprise-Architekten und IT-Professionals. Dieser kooperative Ansatz stellt sicher, dass alle Parteien während des gesamten Architektur-Entwicklungsprozesses beteiligt und informiert sind15.

  3. Anpassung:

    • Das Tool von Visual Paradigm ermöglicht Anpassungsmöglichkeiten, sodass Organisationen den ADM-Prozess an ihre spezifischen Bedürfnisse und Ziele anpassen können. Diese Flexibilität stellt sicher, dass der Architektur-Entwicklungsprozess den einzigartigen Anforderungen der Organisation entspricht11.

  4. Iterative Entwicklung:

    • Die iterative Natur des TOGAF-ADM wird vollständig durch den Guide-Through-Prozess von Visual Paradigm unterstützt. Dies ermöglicht es Praktikern, ihre Arbeit anhand sich verändernder Informationsbedürfnisse und Stakeholder-Feedback anzupassen und zu verfeinern, sodass die Architektur den sich verändernden Anforderungen der Organisation gerecht wird16.

Anwendungsbereiche

  1. Entwicklung der Unternehmensarchitektur:

    • Der primäre Anwendungsbereich ist die Entwicklung der Unternehmensarchitektur, bei der der Guide-Through-Prozess Organisationen bei der Gestaltung, Planung, Umsetzung und Steuerung ihrer Unternehmensarchitektur unterstützt. Er bietet einen strukturierten Ansatz, um Geschäftsziele effektiv mit IT-Strategien abzustimmen17.

  2. Digitale Transformation:

    • Das Tool ist entscheidend für digitale Transformationsinitiativen, bei denen Organisationen darauf abzielen, die Kundenerfahrung und die betriebliche Effizienz durch die Einführung neuer Technologien und Prozesse zu verbessern18.

  3. Strategische Planung:

    • Visual Paradigms Guide-Through-Prozess unterstützt die strategische Planung, indem er einen umfassenden Rahmen für die Entwicklung von Architekturvisionen, die Definition des Umfangs, die Identifizierung von Stakeholdern und die Erstellung von Kommunikationsplänen bereitstellt. Dies stellt sicher, dass der Architekturentwicklungsprozess mit den Geschäftszielen und strategischen Treibern abgestimmt ist19.

  4. Agile Methoden:

    • Das Tool integriert agile Methoden und UML und bietet eine umfassende Lösung für die Entwicklung von Unternehmensarchitekturen. Diese Integration stellt sicher, dass der Architekturentwicklungsprozess sowohl flexibel als auch effizient ist und agile Praktiken innerhalb der Organisation unterstützt14.

Fazit

Visual Paradigms TOGAF Guide-Through-Prozess hebt sich als umfassendes und effektives Werkzeug zur Unterstützung des TOGAF ADM hervor. Seine schrittweise Anleitung, die Integration mit ArchiMate, die automatisierte Aufgabenverwaltung und die kooperativen Funktionen machen es zu einer unverzichtbaren Ressource für die Entwicklung von Unternehmensarchitekturen. Durch die Nutzung dieses Tools können Organisationen Effizienz, Zusammenarbeit, Anpassungsfähigkeit und iteratives Entwickeln verbessern und letztendlich ihre Ziele in der Unternehmensarchitektur erreichen sowie geschäftlichen Wert und Transformation vorantreiben
