Architektura przedsiębiorstwa wymaga strukturalnego języka do opisywania złożonych organizacji. ArchiMate zapewnia ten framework. Umożliwia stakeholderom wizualizację, analizę i projektowanie architektury przedsiębiorstwa w sposób skuteczny. Ten przewodnik rozkłada podstawowe komponenty ArchiMate. Przeglądamy warstwy, elementy i relacje, które definiują standard.
Specyfikacja ArchiMate to standard otwarty. Jest on utrzymywany przez The Open Group. Celem jest umożliwienie wzajemnej interoperacyjności między różnymi narzędziami i metodologiami. Zrozumienie elementów budowlanych pozwala architektom tworzyć jasne modele, które zamykają lukę między strategią biznesową a wdrożeniem IT.
🧩 Warstwa motywacji: definiowanie dlaczego
Każda zmiana architektoniczna zaczyna się od powodu. Warstwa motywacji uchwytywa silniki zmiany. Łączy strategię biznesową z wykonaniem technicznym. Bez tej warstwy modele nie mają kontekstu dotyczącего celów i ograniczeń.
Kluczowe elementy warstwy motywacji
- Cel: Pożądane stan, który organizacja chce osiągnąć. Celi napędzają wymagania i zasady.
- Zasada: Zasada kierująca podejmowaniem decyzji. Zasady zapewniają spójność na całym przedsiębiorstwie.
- Wymaganie: Warunek lub zdolność, która musi zostać spełniona. Wymagania często pochodzą z celów.
- Ocena: Analiza zdolności lub wyniku. Oceny pomagają stwierdzić, czy wymaganie zostało spełnione.
- Stakeholder: Osoba lub grupa zainteresowana architekturą. Stakeholderzy napędzają motywację.
- Silnik: Czynnik, który zmusza organizację do zmiany. Silniki mogą być wewnętrzne lub zewnętrzne.
Te elementy tworzą fundament zmian architektonicznych. Zapewniają, że każda decyzja techniczna łączy się z celem biznesowym. Ta zgodność zapobiega temu, by projekty IT stały się izolowanymi działaniami, które nie wspierają celów organizacyjnych.
🏢 Warstwa biznesowa: jak działa praca
Warstwa biznesowa opisuje podstawowe operacje organizacji. Dokładnie wyjaśnia, jak wartość jest dostarczana klientom. Ta warstwa stanowi fundament do zrozumienia tego, co robi przedsiębiorstwo, niezależnie od tego, jak technologia ją wspiera.
Kluczowe elementy biznesowe
- Proces biznesowy: Ciąg działań, które prowadzą do konkretnego wyniku. Procesy są często modelowane w celu wykrycia nieefektywności.
- Funkcja biznesowa: Zdolność do wykonywania zestawu zadań. Funkcje są zwykle stabilne w czasie w porównaniu do procesów.
- Rola biznesowa: Działający, który wykonuje funkcję biznesową. Role definiują odpowiedzialności w organizacji.
- Obiekt biznesowy: Istota fizyczna lub cyfrowa, która jest istotna. Przykłady to klienci, produkty lub dokumenty.
- Czynnik biznesowy: Rola zewnętrzna wobec organizacji lub konkretnego działu. Czynnik biznesowy oddziałuje z działalnością biznesową.
- Usługa biznesowa: Usługa oferowana stakeholderowi. Usługi reprezentują wartość przekazywaną światu zewnętrznemu.
| Element | Opis | Przykład |
|---|---|---|
| Proces biznesowy | Sequencja działań | Realizacja zamówienia |
| Funkcja biznesowa | Zdolność do wykonywania zadań | Zarządzanie marketingowe |
| Obiekt biznesowy | Obiekt interesu | Rekord klienta |
Zrozumienie tych elementów pomaga architektom odwzorować rzeczywistość operacyjną. Umożliwia identyfikację nadmiarowych procesów lub niejasnych ról. Warstwa biznesowa stanowi punkt odniesienia dla wszystkich decyzji architektonicznych w dalszej kolejności.
💻 Warstwa aplikacji: Obsługa oprogramowania
Aplikacje oprogramowania wspierają funkcje i procesy biznesowe. Warstwa aplikacji modeluje środowisko oprogramowania. Skupia się na komponentach logicznych, a nie na sprzęcie fizycznym.
Kluczowe elementy aplikacji
- Funkcja aplikacji: Funkcja oprogramowania wspierająca funkcję biznesową. Reprezentuje zdolność logiczną wewnątrz oprogramowania.
- Usługa aplikacji: Usługa dostarczana przez składnik aplikacji. Usługi definiują sposób, w jaki oprogramowanie oddziałuje z użytkownikami lub innymi systemami.
- Składnik aplikacji: Modułowa część systemu aplikacji. Składniki hermetyzują funkcjonalność i dane.
- Interfejs aplikacji: Punkt interakcji dla aplikacji. Interfejsy definiują sposób komunikacji między składnikami.
- Interakcja aplikacji: Komunikacja między dwoma składnikami aplikacji. Interakcje ułatwiają wymianę danych.
- Obiekt danych:Informacje przechowywane lub przetwarzane przez aplikację. Obiekty danych są kluczowe do zrozumienia przepływu informacji.
Warstwa aplikacji działa jak most. Przekłada wymagania biznesowe na specyfikacje techniczne. Modelując funkcje aplikacji, architekci mogą ocenić odpowiedniość oprogramowania potrzebom biznesowym. Pomaga to podejmować decyzje dotyczące zakupu, budowy lub wycofania aplikacji.
⚙️ Warstwa technologiczna: Infrastruktura
Warstwa technologiczna opisuje sprzęt i oprogramowanie systemowe, które hostuje aplikacje. Reprezentuje infrastrukturę niezbędną do działania środowiska oprogramowania.
Główne elementy technologiczne
- Węzeł technologiczny: Zasób obliczeniowy. Węzły mogą być urządzeniami fizycznymi lub wirtualnymi.
- Oprogramowanie systemowe: Oprogramowanie zarządzające zasobami sprzętowymi. Przykłady to systemy operacyjne lub systemy zarządzania bazami danych.
- Sieć: Infrastruktura komunikacyjna. Sieci łączą węzły i urządzenia.
- Urządzenie: Jednostka sprzętowa fizyczna. Urządzenia obejmują serwery, stacje robocze i telefony komórkowe.
- Artefakt: Fizyczna reprezentacja informacji. Artefakty często służą do przechowywania danych lub kodu.
| Element | Opis | Przykład |
|---|---|---|
| Węzeł technologiczny | Zasób obliczeniowy | Serwer aplikacji |
| Oprogramowanie systemowe | Zarządza sprzętem | System Linux |
| Urządzenie | Jednostka sprzętowa fizyczna | Laptop |
Ta warstwa jest kluczowa dla planowania pojemności i zarządzania infrastrukturą. Zapewnia, że środowisko fizyczne może wspierać aplikacje logiczne. Zmiany w warstwie technologicznej często wpływają na warstwę aplikacji, co z kolei wpływa na warstwę biznesową.
🌐 Warstwa fizyczna: Świat rzeczywisty
Warstwa fizyczna modeluje rzeczywiste środowisko fizyczne, w którym znajdują się węzły technologiczne. Często wykorzystywana jest w przypadku dużych infrastruktur lub scenariuszy IoT.
- Sprzęt: Urządzenie fizyczne, które przetwarza lub przesyła informacje. Sprzęt obejmuje routery, czujniki i terminale.
- Lokalizacja: Miejsce fizyczne, w którym jest zainstalowany sprzęt. Lokalizacje definiują rozkład geograficzny.
- Ścieżka: Połączenie między dwiema lokalizacjami. Ścieżki reprezentują fizyczne trasy przemieszczania się towarów lub danych.
Ta warstwa jest mniej często używana w standardowej architekturze IT, ale jest niezbędna do modelowania łańcucha dostaw lub przemysłowego IoT. Umożliwia zaznaczenie modelu cyfrowego w rzeczywistości fizycznej.
📝 Warstwa wdrożenia i migracji: Zarządzanie zmianami
Architektura nie jest statyczna. Rozwija się z czasem. Warstwa wdrożenia i migracji modeluje przejście od stanu obecnego do stanu docelowego. Skupia się na projektach i pakietach prac wymaganych do wprowadzenia zmian.
Główne elementy
- Pakiet prac: Zbiór projektów, które prowadzą do zmiany. Pakiety prac grupują powiązane działania.
- Projekt: Tymczasowa inicjatywa podjęta w celu stworzenia unikalnego produktu. Projekty są głównym mechanizmem zmian.
- Luka: Różnica między stanem obecnym a stanem docelowym. Luki wskazują, co należy rozwiązać.
- Dostarczalny produkt: Produkt materialny lub niematerialny. Dostarczalne produkty są wynikiem projektów.
Ta warstwa łączy statyczną architekturę z dynamiczną rzeczywistością zmian. Zapewnia, że plany architektoniczne są realizowalne. Definiując projekty i luki, organizacje mogą skutecznie priorytetyzować swoje wysiłki migracyjne.
🔗 Relacje: Łączenie bloków
Elementy są potężne w izolacji, ale ich wartość tkwi w sposób, w jaki się łączą. Relacje definiują przepływ informacji, zależności i wsparcie między elementami.
Główne typy relacji
- Powiązanie: Relacja bez kierunku między dwoma elementami. Wskazuje na ogólny związek.
- Agregacja: Relacja, w której jeden element jest częścią drugiego. Część może istnieć niezależnie.
- Kompozycja: Relacja, w której jeden element jest częścią drugiego. Część nie może istnieć niezależnie.
- Zależność: Jeden element zależy od drugiego. Zmiany w elemencie źródłowym wpływają na element docelowy.
- Przepływ: Ruch informacji lub danych między elementami. Przepływy są powszechne w modelowaniu procesów.
- Komunikacja: Interakcja między dwoma elementami poprzez sieć lub interfejs.
| Związek | Kierunek | Użycie |
|---|---|---|
| Powiązanie | Podwójny kierunek | Ogólne połączenie |
| Zależność | Źródło do celu | Wymóg lub wsparcie |
| Przepływ | Źródło do celu | Ruch danych |
Zrozumienie związków jest kluczowe dla analizy wpływu. Jeśli węzeł technologiczny ulegnie awarii, zależność pokazuje, które aplikacje są dotknięte. Pomaga to w zarządzaniu ryzykiem i planowaniu ciągłości działalności.
👁️ Widoki i punkty widzenia
Pełny model może być przesadnie złożony. Widoki i punkty widzenia pomagają zarządzać złożonością, skupiając się na konkretnych aspektach.
Punkty widzenia
- Definicja: Określenie widoku. Punkty widzenia definiują zasady tworzenia widoku.
- Cel: Aby zająć się obawami konkretnych stakeholderów.
- Zakres: Aby ograniczyć informacje przedstawiane do istotnych elementów.
Widoki
- Definicja: Reprezentacja systemu z konkretnego punktu widzenia.
- Przykład: Widok biznesowy może pokazywać procesy i aktorów bez szczegółów technicznych.
- Przykład: Widok techniczny może pokazywać węzły i sieci bez kontekstu biznesowego.
Korzystanie z widoków zapewnia, że stakeholderzy widzą informacje istotne dla ich roli. Executywi widzą cele biznesowe. Deweloperzy widzą interfejsy aplikacji. Ta separacja odpowiedzialności poprawia komunikację i zmniejsza zamieszanie.
🚀 Stosowanie składników
Skuteczne wykorzystanie ArchiMate wymaga więcej niż tylko znanie elementów. Wymaga ono ich stosowania w rzeczywistych scenariuszach. Rozważ sytuację, w której organizacja chce poprawić obsługę klientów.
- Motywacja: Zidentyfikuj cel wzrostu satysfakcji klientów.
- Biznes: Przeanalizuj obecne procesy obsługi i role.
- Aplikacja: Zdecyduj, czy obecny oprogramowanie CRM obsługuje nowy proces.
- Technologia: Sprawdź, czy pojemność serwera obsługuje nowe oprogramowanie.
- Migration: Zaprojektuj projekt aktualizacji oprogramowania i szkolenia personelu.
Ten podejście od końca do końca zapewnia, że zmiany techniczne są zgodne z potrzebami biznesowymi. Zapobiega typowemu błędowi polegającemu na wdrażaniu technologii, która nie rozwiązuje podstawowego problemu biznesowego.
🛠️ Najlepsze praktyki modelowania
Podczas budowania modeli przestrzeganie standardów zapewnia jasność. Postępuj zgodnie z tymi wytycznymi, aby utrzymać jakość modelu.
- Spójność: Używaj nazw elementów spójnie we wszystkich warstwach.
- Zróżnicowanie: Nie mieszkaj strategii najwyższego poziomu z szczegółami technicznymi niższego poziomu w jednym widoku.
- Łączność: Upewnij się, że wszystkie elementy mają jasne relacje do innych elementów.
- Weryfikacja: Regularnie przeglądarkuj modele z stakeholderami, aby zapewnić ich poprawność.
- Wersjonowanie: Zachowuj historię wersji, aby śledzić zmiany w czasie.
Modele jakości są dokumentami żyjącymi. Powinny ewoluować wraz z rozwojem przedsiębiorstwa. Regularne przeglądy utrzymują architekturę aktualną i przydatną do podejmowania decyzji.

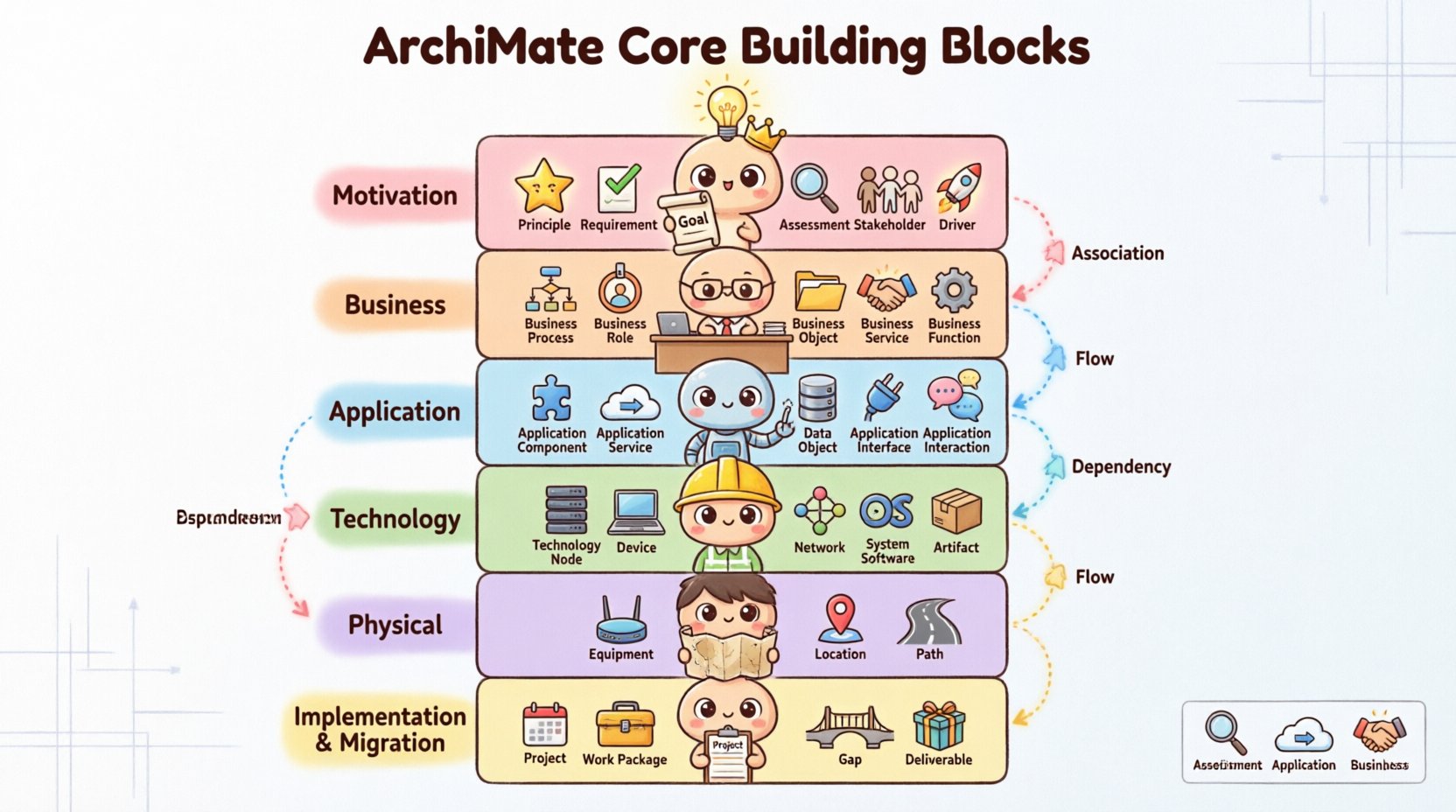

📊 Podsumowanie warstw ArchiMate
| Warstwa | Skupienie | Kluczowe elementy |
|---|---|---|
| Motywacja | Dlaczego zmieniać? | Cel, zasada, wymóg |
| Biznes | Co jest robione? | Proces, funkcja, rola |
| Aplikacja | Jak jest wspierane? | Składnik, usługa, dane |
| Technologia | Gdzie jest hostowane? | Węzeł, urządzenie, sieć |
| Wdrożenie | Jak zmienić? | Projekt, pakiet pracy, luka |
ArchiMate zapewnia solidny framework dla architektury przedsiębiorstwa. Ujednolica sposób, w jaki organizacje opisują swoją strukturę i zachowanie. Opanowanie rozkładu składników pozwala architektom tworzyć modele wspierające zgodność strategiczną i efektywność operacyjną.
Wartość tego standardu tkwi w jego zdolności łączenia różnych dziedzin. Przyciąga liderów biznesowych i specjalistów IT na jedną stronę. To wspólne zrozumienie jest kluczowe dla sukcesu inicjatyw transformacji cyfrowej. Organizacje, które skutecznie wykorzystują ten framework, zdobywają przewagę konkurencyjną dzięki lepszej zgodności i jasniejszej komunikacji.
Kontynuowane wykorzystywanie tych elementów budowlanych wspiera kulturę myślenia strukturalnego. Zachęca stakeholderów do patrzenia poza izolacjami. Gdy biznes, aplikacje i technologia są modelowane razem, zależności stają się widoczne. Ryski są identyfikowane wcześniej. Szanse są rozpoznawane wcześniej.
Społeczność architektury korzysta z tego standardu otwartego. Promuje wzajemną kompatybilność narzędzi. Pozwala na wymianę najlepszych praktyk między organizacjami. Ten postęp wspólnotowy wzmacnia dyscyplinę architektury przedsiębiorstwa jako całość.
Wdrożenie ArchiMate wymaga zaangażowania. To nie szybkie rozwiązanie. To metoda na długoterminowe zdrowie organizacji. Skupiając się na podstawowych elementach budowlanych, zespoły mogą stworzyć fundament wspierający wzrost i innowacje.
