Partagez le plan, pas le fichier : collaborer sur l’architecture grâce à un historique de conversation AI partageable

Dans les projets complexes, partager un diagramme sous forme de fichier statique (PNG, PDF) est fondamentalement insuffisant. Il fournit le résultat final mais omet le contexte essentiel : pourquoile diagramme a été créé de cette manière, quia demandé les modifications, et *quelles* alternatives ont été envisagées. Cela oblige les parties prenantes à lancer des chaînes d’e-mails fastidieuses et à poser des questions répétitives, retardant les validations essentielles et augmentant le risque d’interprétation erronée. Une collaboration efficace exige le partage du raisonnement et de l’évolutiondu modèle, et non seulement de l’image finale. Le processus de conception — la conversation elle-même — est aussi important que l’objet produit.

Le chatbot IA de Visual Paradigmrésout cela en considérant toute la conversation de conception comme l’artefact définitif, ce qui le rend parfaitement adapté à la collaboration moderne, transparente et asynchrone.

Partagez l’évolution, pas seulement le point final

L’IA permet deux fonctionnalités de collaboration puissantes qui redéfinissent la manière dont les équipes travaillent sur les modèles :

  1. Historique de conversation persistant : Chaque interaction — la requête initiale, le diagramme généré (UML, C4, ArchiMate), chaque modification ultérieure opération de retouche (par exemple, « ajouter un conteneur », « renommer le système »), et chaque réponse de l’IA) est automatiquement sauvegardée dans un **historique de conversation persistant**. Cet historique est la source ultime de vérité pour les décisions de conception.
  2. URL partageable : Vous pouvez **partager une session de conversation avec d’autres via une URL**. Lorsqu’une partie prenante ouvre le lien, elle voit l’intégralité du transcript. Elle peut revoir l’évolution du design depuis la description de haut niveau jusqu’au **diagramme de classes UML** ou **diagramme de déploiement C4**.

Cela crée une traçabilité complète et contextuelle pour le projet, réduisant considérablement les échanges répétitifs et garantissant que toutes les parties prenantes comprennent le *pourquoi* derrière l’architecture.

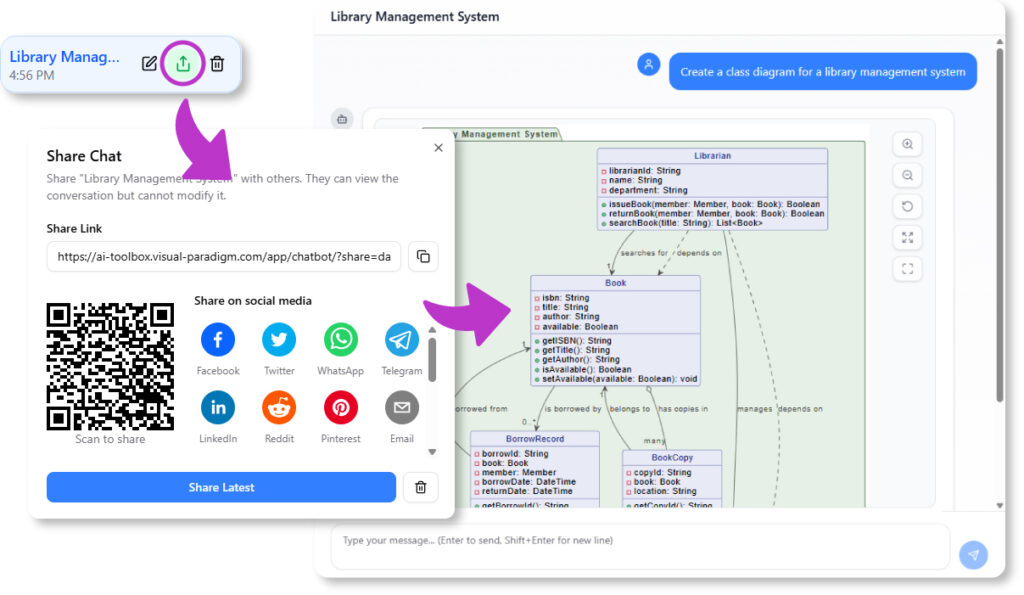

We can share our chat history with others to better understand the workflow

Revue et responsabilité améliorées

Cette capacité de partage dynamique est inestimable pour plusieurs activités clés de l’équipe où la transparence est essentielle :

  • Revue par les parties prenantes :Au lieu d’une présentation statique, envoyez l’historique de discussion. Les parties prenantes peuvent examiner l’évolution du modèle et voir immédiatement les **questions de suivi suggérées par l’IA**, les guidant à considérer les implications plus profondes du design plutôt que de se limiter à des commentaires sur l’esthétique.
  • Intégration et formation :Les nouveaux membres de l’équipe peuvent consulter l’historique de discussion des modèles clés pour comprendre rapidement l’architecture du projet et les décisions qui l’ont façonné. L’historique agit comme une base de connaissances vivante, expliquant les concepts complexes dans leur contexte.
  • Consulting et travail avec les clients :Les consultants peuvent utiliser le lien partageable comme un registre transparent de tout le travail de modélisation, offrant aux clients un enregistrement incontestable et clair du processus de conception, de la justification des décisions et des vérifications de conformité du modèle.
  • Traçabilité :La capacité à suivre le prompt exact qui a mené à un changement de conception fournit un enregistrement indispensable pour la conformité réglementaire ou l’analyse technique après incident.

Collaboration au-delà du diagramme

L’IA s’assure que tous les aspects de la communication du projet sont couverts au sein de la session de discussion collaborative.

  • Documentation intégrée :Avant de partager, vous pouvez demander à l’IA de **générer un rapport narratif** résumant le modèle. Ce rapport et le prompt de génération sont également stockés dans l’historique partageable, offrant un mélange parfait de documentation visuelle et textuelle.
  • Conformité aux normes :Comme l’IA est expertement formée sur les principales normes, les modèles partagés respectent des règles de conformité claires, ce qui facilite la collaboration efficace des équipes distribuées sans validation manuelle constante.
  • Continuité de modélisation :Même après avoir partagé une conversation, l’utilisateur original peut **importer le modèle dans Visual Paradigm** pour un contrôle de version professionnel et une gestion du référentiel, préservant ainsi la continuité du design depuis la conversation collaborative initiale jusqu’à la mise en œuvre finale.

Cessez d’envoyer des PDFs obsolètes et des images statiques. Commencez à partager le plan directeur vivant et collaboratif de votre processus de conception. L’avenir de la revue architecturale est conversationnel et transparent.

Facilitez la collaboration architecturale transparente dès aujourd’hui sur chat.visual-paradigm.com.

IA contre schématisation manuelle : laquelle convient à votre flux de travail ?

Pendant des années, créer des diagrammes signifiait déplacer manuellement des formes, aligner les connecteurs et étiqueter les composants. C’était précis mais fastidieux.
Aujourd’hui, des outils alimentés par l’IA comme le chatbot IA de Visual Paradigm Online ont transformé la manière de créer des diagrammes — en transformant les requêtes textuelles en diagrammes UML, BPMN ou de flux complets en quelques secondes.

Mais quelle méthode convient mieux à votre flux de travail : l’IA ou la schématisation manuelle ? Explorons les avantages et inconvénients de chacune, et comment combiner les deux permet d’obtenir des résultats optimaux.

Schématisation manuelle : un contrôle total au prix d’un effort supplémentaire

La schématisation manuelle a longtemps été la méthode de référence pour les professionnels. Elle offre une liberté créative totale — chaque élément, disposition et connexion est conçu exactement comme prévu.

Avantages :

  • Contrôle total sur la conception : vous décidez de la disposition, du nommage et des détails visuels.
  • Meilleure compréhension conceptuelle : dessiner manuellement les formes approfondit la compréhension de la logique du système.
  • Personnalisation élevée : idéal pour affiner les présentations et répondre à des normes visuelles spécifiques.

Défis :

  • Longue durée : les diagrammes complexes peuvent prendre des heures à perfectionner.
  • Ajustements répétitifs : de petites modifications peuvent nécessiter un réarrangement important.
  • Pente d’apprentissage raide : les débutants ont souvent du mal avec la notation de modélisation et les bonnes pratiques.

La schématisation manuelle reste précieuse pour les modélisateurs expérimentés qui nécessitent une précision, mais elle exige plus de temps et d’efforts.

Schématisation par IA : rapidité et simplicité à grande échelle

Des outils de schématisation pilotés par l’IA comme le chatbot IA de Visual Paradigm Online utilisent le langage naturel pour créer automatiquement des diagrammes.
Vous décrivez simplement ce dont vous avez besoin — par exemple :

« Créez un diagramme de classes UML pour une boutique en ligne avec les classes Client, Commande et Produit. »

En quelques secondes, l’outil génère un diagramme structuré, prêt à être modifié.

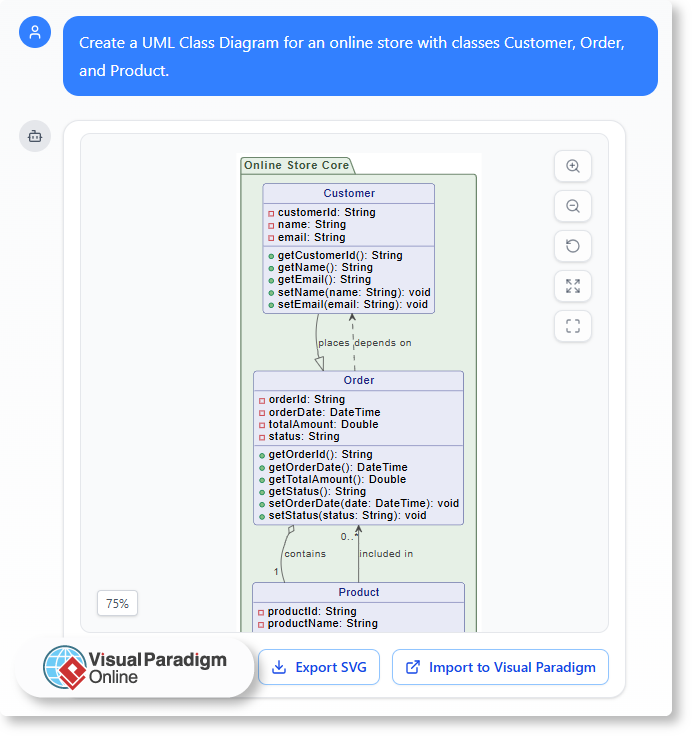

UML Class Diagram for an online store with classes Customer, Order, and Product.

Avantages :

  • Résultats instantanés : générez des diagrammes complets en un clin d’œil.
  • Aucune expertise en modélisation requise : l’IA gère automatiquement la syntaxe et la structure.
  • Idéal pour le brainstorming : visualisez rapidement des idées au stade initial ou comparez plusieurs versions.

Défis :

  • Moins de contrôle sur la mise en page : l’IA se concentre sur la précision, pas sur l’esthétique de présentation.
  • Ajustements créatifs limités : certaines personnalisations nécessitent encore une édition manuelle.
  • Dépend de la clarté de la requête : les résultats varient selon la qualité de la description.

La schématisation par IA excelle en vitesse, accessibilité et automatisation — particulièrement utile pour des itérations rapides ou la validation de concepts.

Trouver l’équilibre : pourquoi vous avez besoin des deux

Plutôt que de choisir une seule approche, les workflows modernes tirent le plus de bénéfice d’un édition manuelle assistée par l’IA.
Le chatbot IA de Visual Paradigm Online intègre les deux mondes dans un seul environnement :

Commencez par la génération par IA — créez instantanément votre diagramme de base à partir de texte.

  • Demandez à l’IA des ajustements ou des explications — par exemple « Ajouter une relation d’héritage » ou « Expliquer cette interaction ».
  • Passez à l’édition manuelle — affinez, repositionnez et stylisez les éléments directement dans l’éditeur.

Cette approche hybride permet de gagner du temps tout en préservant un contrôle total, vous permettant de rester productif de la phase de cerveau-vent à la documentation finale.

Cas d’utilisation réels

  • Concepteurs logiciels : utilisez l’IA pour ébaucher des diagrammes UML, puis affinez-les manuellement pour une documentation précise du système.
  • Analystes métier : générez des diagrammes BPMN ou des organigrammes pour les réunions, puis affinez les étapes clés pour plus de clarté.
  • Étudiants et enseignants : apprenez le UML ou la modélisation de processus plus rapidement grâce à des exemples en temps réel et des retours immédiats.

Chaque cas d’utilisation profite de l’efficacité de l’IA sans perdre la précision manuelle — un équilibre idéal pour les environnements professionnels comme éducatifs.

Le meilleur des deux mondes avec Visual Paradigm Online

Visual Paradigm Online propose un espace de modélisation intégré qui soutient de manière fluide la création assistée par IA et le raffinement manuel.
Vous pouvez :

  1. Générer des diagrammes à partir de promts en langage naturel.
  2. Demander des explications ou améliorations basées sur l’IA.
  3. Modifier chaque élément manuellement dans l’éditeur visuel.
  4. Enregistrer et partager votre travail instantanément dans le cloud.

En combinant automatisation et créativité humaine, il garantit que votre flux de travail est à la fois rapide et flexible — sans sacrifier la qualité ou la clarté.

Conclusion

L’IA et la conception manuelle ont chacune des forces uniques. La conception manuelle offre précision et contrôle ; l’IA apporte rapidité et simplicité.
Le chatbot IA de Visual Paradigm Online combine les deux, vous permettant de commencer rapidement, de raffiner facilement et de livrer des résultats professionnels en moins de temps.
Que vous conceviez des systèmes, cartographiez des processus ou appreniez le UML, cet équilibre garantit que vos diagrammes s’adaptent véritablement à votre flux de travail.

Intégrer la génération de diagrammes par IA dans votre workflow quotidien

Les projets modernes exigent clarté, rapidité et collaboration — mais transformer des idées en visuels prend souvent plus de temps qu’attendu. Que vous soyez en train de documenter un processus, d’expliquer un concept ou de planifier un nouveau système, la création de diagrammes peut consommer un temps précieux. C’est là que des outils alimentés par l’IA comme le chatbot AI de Visual Paradigm Online redéfinissent le workflow.

En comprenant le langage naturel et en générant des diagrammes prêts à être modifiés, le chatbot transforme la manière dont vous travaillez — du concept à la réalisation.

Une manière plus intelligente de commencer votre journée

Au lieu de commencer avec une feuille blanche, vous pouvez commencer par une conversation. Décrivez votre idée ou votre workflow en langage courant, et laissez l’IA créer la première version pour vous.

Par exemple :

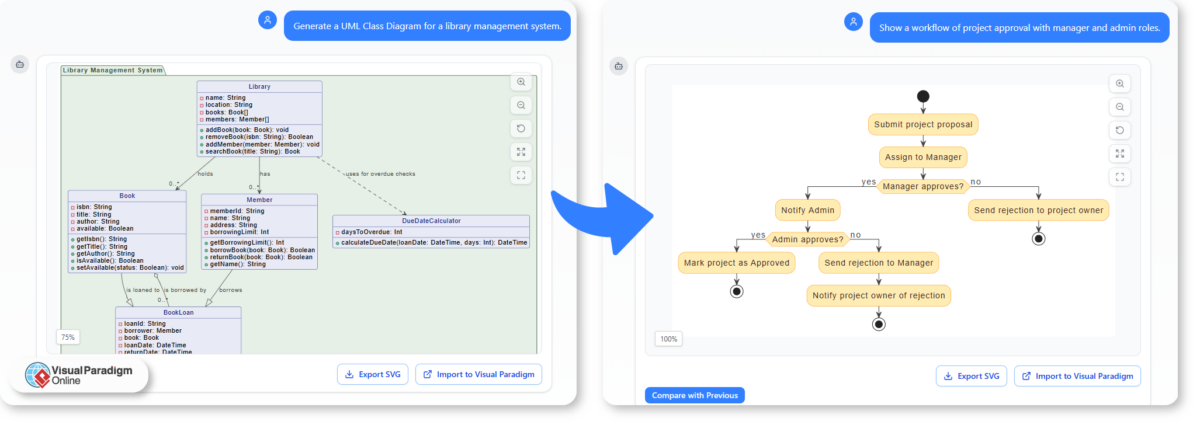

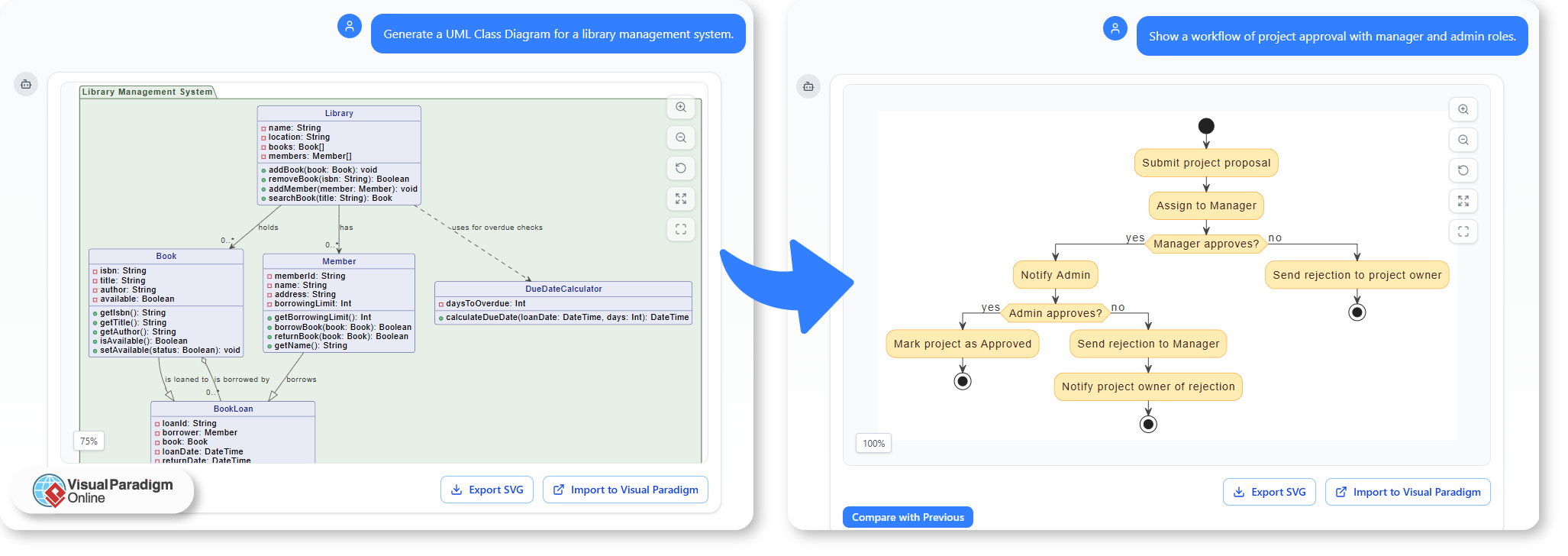

  • « Générer un diagramme de classes UML pour un système de gestion de bibliothèque. »
  • « Montrer un flux de travail d’approbation de projet avec les rôles de gestionnaire et d’administrateur. »

Ces commandes produisent instantanément des diagrammes structurés que vous pouvez affiner dans l’éditeur de diagrammes Visual Paradigm Online.

A Smarter Way to Start Your Day with AI Chatbot

Intégrer l’IA à la documentation

La documentation implique souvent l’explication de systèmes ou de processus complexes. La génération de diagrammes par IA simplifie cela en transformant les descriptions écrites en visuels qui améliorent la compréhension.

Vous pouvez l’utiliser pour :

  • Illustrer la conception du système directement à partir de vos notes ou rapports écrits.
  • Générer des visuels rapides pour les mises à jour de documentation sans devoir redessiner manuellement.
  • Maintenir une cohérence entre les diagrammes en utilisant des modèles générés par l’IA.

Cela rend la maintenance de la documentation technique ou commerciale plus rapide et plus cohérente.

Soutenir l’enseignement et l’apprentissage

Les enseignants et formateurs peuvent également intégrer des diagrammes générés par l’IA dans leurs cours. En transformant des idées abstraites en exemples visuels en quelques secondes, l’IA aide à rendre l’apprentissage plus interactif et plus efficace.

Par exemple :

  • Les enseignants peuvent démontrer le fonctionnement d’une séquence UML en tapant simplement une description du système.
  • Les élèves peuvent explorer comment un changement dans une seule commande affecte le diagramme résultant — apprendre la structure à travers l’expérimentation.
  • Les supports de formation peuvent être enrichis par des visuels générés automatiquement qui correspondent au contenu de la leçon.

Cette approche pratique relie l’apprentissage théorique à l’application pratique.

Accélérer la planification de conception

Lors de la planification de systèmes ou de flux de travail, l’IA offre aux équipes une méthode plus rapide pour visualiser leurs idées avant de les finaliser. Vous pouvez cerveau-écrire librement, tester différentes structures et itérer rapidement sans vous soucier du formatage des diagrammes.

Les scénarios courants incluent :

  • Planification de projet :Visualiser les responsabilités de l’équipe et les processus d’approbation.
  • Conception logicielle :Ébaucher les structures et relations du système pour en discuter.
  • Amélioration des processus :Identifiez les inefficacités en cartographiant les flux de travail grâce à des brouillons rapides d’IA.

Une fois la structure de base prête, elle peut être affinée de manière collaborative dans VP Online.

Intégrer l’IA à votre routine

Intégrer l’IA à votre flux de travail ne consiste pas à remplacer la créativité — cela consiste à supprimer les barrières. En automatisant la création de structures, l’IA vous permet de vous concentrer sur la logique, le flux et la communication.

Dans votre travail quotidien, cela signifie :

  • Moins d’heures passées à dessiner manuellement.
  • Des diagrammes plus clairs créés directement à partir de votre propre langage.
  • Délai de traitement plus rapide pour la documentation, les leçons et les plans de conception.

Une méthode plus efficace de travail

Visual Paradigm OnlineChatbot d’IA rend le dessin de diagrammes une partie intégrante de votre routine quotidienne — rapide, flexible et intelligent. Que vous soyez enseignant, analyste ou designer, vous pouvez transformer vos idées courantes en visuels professionnels grâce à une simple conversation.

Pourquoi le langage naturel est-il important dans la conception logicielle

Comment l’anglais courant rapproche les équipes — et comment l’IA le transforme en diagrammes structurés

La conception logicielle a longtemps compté sur des notations spécifiques, des diagrammes et des documents techniques. Mais avant que tout cela n’existe, les idées commencent généralement par des conversations simples :« L’utilisateur se connecte et consulte son tableau de bord. »Le défi réside dans le fait que la traduction de ces descriptions courantes en modèles formels introduit souvent de la confusion ou de l’incohérence.

Le langage naturel — lorsqu’il est utilisé efficacement — aide à combler cet écart, permettant une collaboration plus fluide et une compréhension plus rapide entre des équipes diverses. Et maintenant, grâce à l’IA, l’anglais courant peut être instantanément transformé en représentations formelles et visuelles.

La barrière linguistique dans la conception logicielle

Les concepteurs, les développeurs et les parties prenantes commerciales parlent souvent des « langues » différentes.

  • Les développeurs pensent en termes de classes, de composants et d’API.
  • Les analystes rédigent des exigences et des cas d’utilisation.
  • Les clients décrivent les objectifs et les expériences utilisateur en termes simples.

Sans un langage commun, la communication devient fragmentée. La précision technique est importante, mais elle peut aussi éloigner les membres non techniques qui doivent comprendre le comportement du système. Le langage naturel fournit ce pont — un support accessible et neutre qui maintient tous les acteurs alignés avant de plonger dans la structure.

De la description simple à la conception claire

Utiliser le langage naturel pour décrire les systèmes favorise la clarté. Lorsque les membres de l’équipe doivent expliquer comment quelque chose fonctionneen mots, ils découvrent souvent des étapes manquantes, des responsabilités floues ou des dépendances cachées.

Par exemple, décrire un processus ainsi :

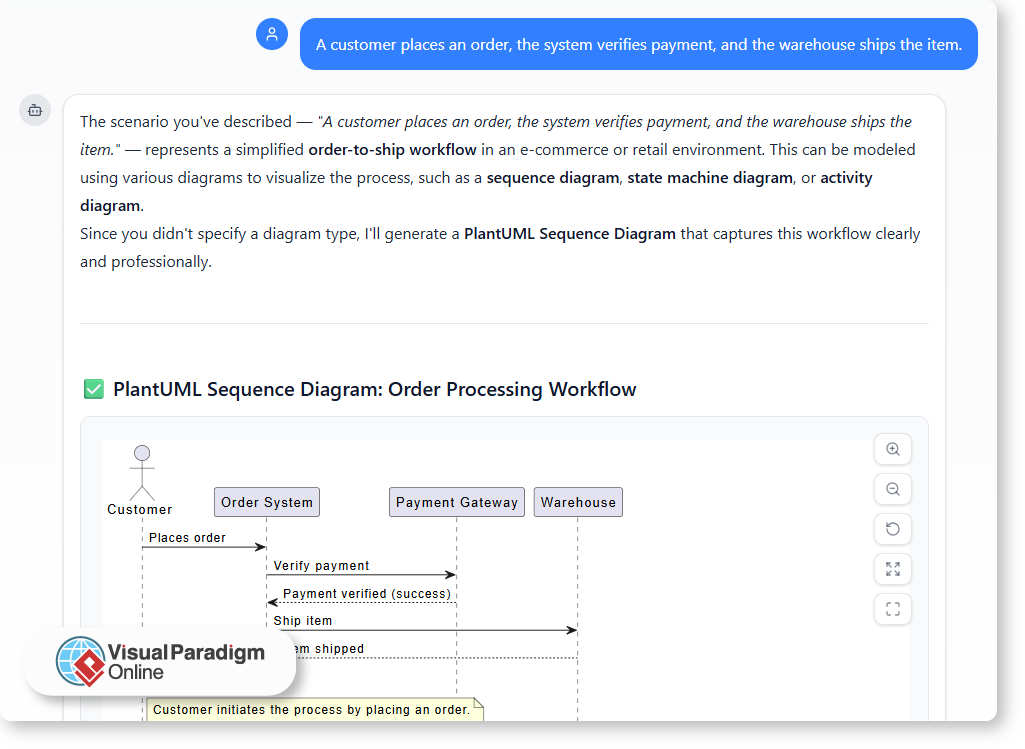

« Un client passe une commande, le système vérifie le paiement, et le magasin expédie l’article. »

Cela suggère déjà un flux, des rôles et un ordre d’actions. Mais transformer cela en undiagramme formel — tel qu’un cas d’utilisation ou un modèle de séquence — nécessite une interprétation. C’est là que les outils pilotés par l’IA interviennent.

Comment l’IA interprète le langage naturel

Les assistants modernes de modélisation par IA, comme celui deVisual Paradigm Online, utilisent le traitement du langage naturel pour analyser les descriptions simples et générer des diagrammes correspondants. Vous décrivez simplement le processus à votre manière, et l’IA identifie les acteurs clés, les relations et les interactions.

Par exemple :

  • « L’utilisateur se connecte » → crée un acteur et un cas d’utilisation.
  • « Le système envoie un e-mail de confirmation » → ajoute une interaction.
  • « Le gestionnaire examine le rapport » → introduit un autre rôle et un flux de processus.

En quelques secondes, vous pouvez voir votre texte transformé en un modèle visuel qui suit la notation standard. Cela rend la structure technique visible, tout en restant accessible à tous ceux qui ont contribué à la description initiale.

Améliorer la collaboration grâce à une compréhension partagée

Lorsque le langage naturel sert de point de départ, les équipes communiquent plus naturellement et font moins d’hypothèses. L’IA soutient cela en agissant comme traducteur entre l’intention humaine et la structure formelle.

Les résultats sont clairs :

  • Clarté : Tout le monde comprend le système sans avoir à lire des spécifications complexes.
  • Consistance : L’IA garantit que les relations et les éléments sont logiquement connectés.
  • Rapidité : Le processus allant de l’idée à la visualisation est presque instantané.
  • Inclusivité : Les parties prenantes ayant des niveaux techniques différents peuvent encore participer de manière significative.

Un autre avantage de travailler avec un assistant de modélisation basé sur l’IA est que le historique complet de la conversation peut être partagé. Chaque prompt et réponse documente l’évolution du modèle — des idées initiales aux diagrammes affinés. Ce registre partagé facilite pour les collègues de revoir les discussions passées, de comprendre la justification du design et de poursuivre la collaboration sans perdre le contexte.

Au lieu d’être un outil réservé aux experts techniques, la création de diagrammes devient un processus transparent et partagé où chacun peut contribuer et rester aligné.

La puissance de la conversation dans la conception moderne

La conception logicielle devient de plus en plus conversationnelle. Au lieu de remplir des modèles ou de créer manuellement des diagrammes, les équipes peuvent maintenant décrire leurs idées naturellement et laisser l’IA les aider à les structurer. Cette approche conversationnelle réduit les frictions, encourage la collaboration et aide les équipes à atteindre un consensus plus rapidement.

Sur des plateformes comme le chatbot IA de Visual Paradigm, ce concept prend vie. Il écoute, comprend et modélise — transformant vos phrases en visuels structurés et conformes aux normes.

Des mots aux diagrammes, et des idées aux systèmes

Le langage naturel n’est pas une substitution pour la modélisation formelle — il en est la fondation. En exprimant clairement les idées en mots et en laissant l’IA gérer la traduction en forme visuelle, les équipes gagnent à la fois en compréhension et en précision.

La conception logicielle est, au fond, un processus de communication. Et avec le soutien d’outils alimentés par l’IA, l’anglais courant n’a jamais été aussi puissant pour réunir les personnes et les systèmes.

Guide complet sur les diagrammes d’entité-association (DEA) et la conception pilotée par l’intelligence artificielle

Dans le monde complexe du génie logiciel et de la gestion des données, le Diagramme d’entité-association (DEA) constitue un outil structurel essentiel. Tout comme un plan est indispensable pour les architectes afin de construire un bâtiment sûr, un DEA permet aux architectes de bases de données de planifier, visualiser et maintenir des systèmes de données complexes. Ce guide explore les concepts fondamentaux des DEA, les étapes de leur développement, et la manière dont les outils modernes d’intelligence artificielle générative comme Visual Paradigm révolutionnent le processus de conception.

Entity relationship diagram

1. Concepts clés des diagrammes d’entité-association

Pour concevoir efficacement une base de données, il faut d’abord comprendre les éléments fondamentaux d’un DEA. Ces diagrammes mettent en évidence les « noms propres » d’un système et les connexions logiques entre eux.

  • Entités : Elles représentent les objets ou concepts définissables au sein d’un système — généralement les noms propres. Par exemple, un Étudiant, un Produit, ou un Transaction. Dans les visualisations standard, les entités sont représentées par des rectangles.
  • Attributs (colonnes) : Ce sont les propriétés spécifiques qui décrivent une entité. Pour un étudiant, les attributs peuvent inclure des noms ou des numéros d’identification ; pour les articles, ils pourraient inclure le prix ou le code-barres. Ces attributs sont affectés à des types de données spécifiques, tels que varchar pour les chaînes de caractères ou int pour les entiers.
  • Relations : Un composant essentiel qui indique la manière dont les entités interagissent. Par exemple, une relation existe lorsque « un Étudiant » s’inscrit àun « Cours ».
  • Cardinalité : Elle définit la nature numérique de la relation entre les entités. Les cardinalités courantes incluent un à un (1:1), un à plusieurs (1:N), et plusieurs à plusieurs (M:N).
  • Clé primaire (PK) et clé étrangère (FK) : Une clé primaire est un identifiant unique pour un enregistrement, garantissant qu’il n’existe pas de doublons. Une clé étrangère est une référence utilisée pour lier une table à la clé primaire d’une autre, établissant ainsi la relation.
  • Notations : Des langages visuels standardisés sont utilisés pour dessiner ces diagrammes.Notation de Chen, par exemple, utilise des rectangles pour les entités, des ovales pour les attributs et des losanges pour les relations.

2. Niveaux d’abstraction dans la conception de base de données

La création d’une base de données est rarement un processus en une seule étape. Les diagrammes entité-relation sont généralement développés à travers trois étapes de « maturité architecturale », passant des idées abstraites aux détails techniques.

Sync. between ER models

Diagramme entité-relation conceptuel

Il s’agit de la vue de niveau le plus élevé, qui se concentre sur les objets métier et leurs relations sans s’attarder sur les détails techniques. Il est principalement utilisé pour la collecte de besoins et la communication avec les parties prenantes non techniques.

Diagramme entité-relation logique

À ce stade, la conception devient plus détaillée. Les attributs sont définis explicitement, et les clés sont établies. Toutefois, le modèle reste indépendant de toute technologie de base de données spécifique (par exemple, il n’a pas encore d’importance si vous utilisez MySQL ou Oracle).

Diagramme entité-relation physique

Il s’agit du plan technique final adapté à un système spécifique de gestion de base de données (SGBD). Il définit les types de données exacts, les longueurs des colonnes, les contraintes et les stratégies d’indexation nécessaires à l’implémentation.

3. Accélération de la conception avec Visual Paradigm AI

La conception traditionnelle des bases de données peut être manuelle et sujette aux erreurs. Le outil Visual Paradigm AI pour les diagrammes entité-relation intègre une intelligence artificielle générative pour automatiser les parties complexes du cycle de vie, transformant ainsi la manière dont les ingénieurs abordent la modélisation des données.

  • Texte instantané vers ERD : Les utilisateurs peuvent décrire leurs besoins en langage courant, et l’IA génère instantanément un ERD structuralement solide, complet d’entités et de relations.
  • Édition conversationnelle : Grâce à un chatbot d’intelligence artificielle, les concepteurs peuvent affiner les diagrammes verbalement. Des commandes comme « Ajouter une passerelle de paiement » ou « Renommer Client en Acheteur » sont exécutées immédiatement sans dessin manuel.
  • Normalisation intelligente : L’une des tâches les plus difficiles en conception est la normalisation. L’outil automatise l’optimisation de 1NF à 3NF, en fournissant des justifications pédagogiques pour les modifications structurelles qu’il apporte.
  • Validation en temps réel et environnement interactif : L’outil génère des instructions SQL DDL et crée un « environnement interactif » dans le navigateur. Il alimente cet environnement avec des données d’exemple réalistes, permettant aux développeurs de tester leur conception via des requêtes immédiatement.
  • Prise en charge multilingue : Pour soutenir les équipes mondiales, l’IA peut générer des diagrammes et de la documentation dans plus de 40 langues.

4. IA spécialisée vs. LLM générales

Bien que les grands modèles linguistiques (LLM) généraux puissent rédiger du texte sur les bases de données, des outils spécialisés comme Visual Paradigm AI offrent un environnement de niveau ingénierie.

Fonctionnalité Visual Paradigm AI LLM générale d’IA
Traçabilité des modèles Maintient automatiquement les modèles conceptuel, logique et physique synchronisés. Fournit du texte ou du code statique ; aucun lien entre les différents niveaux d’abstraction.
Conformité aux normes Assure une notation « parfaite comme dans les manuels » (par exemple, Chen ou Crow’s Foot). Peut générer des descriptions visuelles incohérentes ou non standardisées.
Intégration ingénierie Génère directement des scripts DDL/SQL et met à jour les bases de données existantes. Limité à la génération de SQL basé sur du texte ; nécessite une implémentation manuelle.
Tests en temps réel Propose un environnement interactif SQL avec des données alimentées par l’IA. Ne peut pas héberger un environnement de base de données « en direct » pour un test immédiat des requêtes.
Raffinement visuel Utilise un « disposition intelligente » et des commandes conversationnelles pour organiser les formes. Ne peut pas interagir ou « nettoyer » une toile de modélisation professionnelle.

Résumé : L’architecte contre l’ami

Pour comprendre la différence entre l’utilisation d’un chatbot IA généraliste et d’un outil spécialisé en modélisation ER, considérez cette analogie : utiliser un LLM généraliste pour la conception de base de données, c’est comme avoir un ami connaissant bien le sujetvous décrire une maison. Ils peuvent vous indiquer où doivent se trouver les pièces, mais ils ne peuvent pas vous fournir un plan architectural que la ville accepterait.

DBModeler AI showing domain class diagram

En revanche, utiliser le outil Visual Paradigm AI revient à engager un architecte certifié et un constructeur automatisé. Ils établissent les plans juridiques, s’assurent que l’infrastructure respecte les normes (normalisation) et construisent un modèle à petite échelle que vous pouvez réellement parcourir (plateforme SQL) pour vérifier la fonctionnalité avant que la construction réelle ne commence. En comblant le fossé entre le langage naturel et le code prêt à être mis en production, l’IA spécialisée garantit l’intégrité des données et réduit considérablement la dette architecturale.

Outils d’IA de Visual Paradigm comparés : DB Modeler AI vs. Chatbot d’IA

Introduction à l’écosystème d’IA de Visual Paradigm

Dans le paysage en évolution rapide de la conception de systèmes et de la gestion des bases de données, l’intégration de l’intelligence artificielle est devenue un facteur clé d’efficacité.

Chatbot d’IA de Visual Paradigm pour la modélisation visuelle

Dans l’écosystème Visual Paradigm, deux outils se démarquent : le DB Modeler AI et le Chatbot d’IA. Bien que les deux exploitent des capacités génératives pour aider les développeurs et les architectes, ils sont distincts mais interconnectés, conçus pour des phases spécifiques du cycle de conception.

DBModeler AI showing ER diagram

Comprendre les nuances entre ces outils est essentiel pour les équipes souhaitant optimiser leur flux de travail. Bien qu’ils partagent une base en intelligence artificielle, ils diffèrent fortement en termes d’objectifs principaux, de workflows structurels et de profondeur technique. Ce guide explore ces différences afin de vous aider à choisir l’outil adapté à vos besoins de projet.

Différences principales en un coup d’œil

Avant de plonger dans les spécifications techniques, il est utile de visualiser les principales différences entre les deux plateformes. Le tableau suivant décrit la manière dont chaque outil aborde les objectifs, la structure et les tests.

Fonctionnalité DB Modeler AI Chatbot d’IA
Objectif principal Créer des schémas SQL entièrement normalisés et prêts à être mis en production. Génération rapide de diagrammes et amélioration par conversation.
Structure Un workflow technique rigide et guidé en 7 étapes. Une conversation en langage naturel sans finconversation en langage naturel.
Normalisation Progression automatisée de 1NF à 3NF avec des justifications éducatives. Se concentre sur structure visuelle plutôt que sur l’optimisation technique.
Test Présente un espace de jeu SQL interactif avec des données d’exemple générées par IA. Principalement destiné à modélisation et analyse visuelles; aucun environnement de test en direct.
Polyvalence Spécialisé strictement pour conception de base de données et mise en œuvre. Préserve un vaste univers de diagrammes, y compris UML, SysML, ArchiMate et matrices commerciales.

DB Modeler AI : L’expert de bout en bout

Le DB Modeler AIfonctionne comme une application web spécialisée conçue pour combler le fossé entre les exigences commerciales abstraites et le code de base de données exécutable. Elle est conçue pour la précision et la maturité architecturale.

Le parcours guidé en 7 étapes

Contrairement aux outils polyvalents, DB Modeler AI impose une approche structurée. Sa caractéristique la plus marquante est un parcours guidé en 7 étapes qui protège l’intégrité de la conception de la base de données. Ce flux de travail garantit que les utilisateurs ne sautent pas les phases de conception critiques, aboutissant à un produit final plus robuste.

Normalisation progressive

L’une des tâches les plus complexes dans la conception de bases de données est la normalisation — le processus d’organisation des données afin de réduire la redondance et d’améliorer l’intégrité des données. DB Modeler AI automatiser cette tâche souvent sujette aux erreurs. Il optimise systématiquement un schéma de la Première Forme Normale (1NF) jusqu’àTroisième Forme Normale (3NF). De manière unique, il fournit des justifications pédagogiques pour ses décisions, permettant aux utilisateurs de comprendrepourquoiune table a été divisée ou une relation modifiée.

Validation en temps réel et sortie pour production

L’outil va au-delà du simple dessin. Il dispose d’un environnementValidation en temps réel où les utilisateurs peuvent lancer une base de données directement dans le navigateur. Cela permet l’exécution immédiate des requêtes DDL (Langage de définition de données) et DML (Langage de manipulation de données) contredonnées d’exemple alimentées par l’IA. Une fois le design validé, le système génère des instructions spécifiquesinstructions SQL DDL compatibles avec PostgreSQL dérivées directement des diagrammes Entité-Relation (ER) affinés, rendant la sortie prête pour le déploiement.

Chatbot IA : le copilote conversationnel

En contraste avec la structure rigide de DB Modeler, leChatbot IA agit comme un assistant plus large, basé sur le cloud, destiné à la modélisationvisuelle. C’est l’outil de choix pour la conception rapide et la conceptualisation globale des systèmes.

Affinement interactif

Le chatbot IA brille par sa capacité àinterpréter les commandes en langage naturel pour la manipulation visuelle. Les utilisateurs peuvent « parler » à leurs diagrammes pour faciliter des modifications qui nécessiteraient traditionnellement un glisser-déposer manuel. Par exemple, un utilisateur pourrait émettre une commande comme « Renommer Client en Acheteur » ou « Ajouter une relation entre Commande et Inventaire », et le chatbot exécute instantanément ces refactorisations visuelles.

Aperçus analytiques et bonnes pratiques

Au-delà de la génération, le chatbot IA agit comme un moteur analytique. Les utilisateurs peuvent interroger le chatbot concernant le modèle lui-même, en posant des questions telles que « Quels sont les principaux cas d’utilisation dans ce diagramme ? » ou en demandantles bonnes pratiques de conception pertinentes au type de diagramme actuel. Cette fonctionnalité transforme l’outil en un consultant qui examine le travail en temps réel.

Intégration transparente

Le chatbot IA est conçu pour s’intégrer dans un écosystème plus vaste. Il est disponible dans le cloud et s’intègre directement dansVisual Paradigm Desktop environnement. Cette interopérabilité permet aux utilisateurs de générer des diagrammes par conversation, puis de les importer dans le client de bureau pour une modélisation granulaire et manuelle.

Intégration et recommandations d’utilisation

Bien que distincts, ces outils sont souventintégrés en pratique. Par exemple, le chatbot d’IA est fréquemment utilisé dans le flux de travail de DB Modeler AI pour aider les utilisateurs à affiner des éléments spécifiques des diagrammes ou à répondre à des questions architecturales pendant le processus de conception.

Quand utiliser DB Modeler AI

  • Commencez ici lorsque vous lancez unnouveau projet de base de données.
  • Utilisez cet outil lorsque la demande est un schéma techniquement solide et normalisé.
  • Choisissez-le pour les projets nécessitant une génération immédiate de SQL et des capacités de test de données.

Quand utiliser le chatbot d’IA

  • Commencez ici pourprototyper rapidement les vues système.
  • Utilisez cet outil pour des diagrammes non liés à une base de données, tels queUML, SysML ou ArchiMate.
  • Choisissez-le pour affiner des modèles existants à l’aide de commandes simples en langage naturel, sans imposer de contraintes structurelles strictes.

Analogie pour mieux comprendre

Pour résumer la relation entre ces deux outils puissants, envisagez une analogie de construction :

LeDB Modeler AI est comparable àun logiciel architectural sophistiqué utilisé par les ingénieurs structurels. Il calcule les charges de contrainte, dessine les plans de chaque tuyau, et garantit que le bâtiment respecte les codes légaux et reste debout physiquement. Il est rigide, précis et orienté vers les résultats.

Lechatbot d’IA est comme unconsultant expert debout à côté de vous à la table à dessin. Vous pouvez leur demander de « déplacer ce mur » ou de « dessiner rapidement un croquis du hall », et ils le font instantanément en se basant sur votre description. Toutefois, bien qu’ils fournissent une excellente orientation visuelle et des conseils, ils ne sont pas nécessairement chargés d’exécuter les simulations de génie structural approfondies requises pour le plan définitif.

Maîtriser l’ERD : Le workflow AI du modèleur de base de données en 7 étapes

Dans l’évolution du paysage du génie logiciel, combler l’écart entre les exigences commerciales abstraites et le code exécutable constitue un défi crucial.

ERD modeler

Le DB Modeler AIworkflow aborde cela en mettant en œuvre un parcours guidéparcours en 7 étapes. Ce processus structuré transforme un concept initial en une structure de base de données entièrement optimisée et prête à être déployéeschéma de base de données, garantissant que l’exécution technique s’aligne parfaitement avec l’intention commerciale.
DBModeler AI showing ER diagram

La phase conceptuelle : du texte aux représentations visuelles

La première étape du workflow se concentre sur l’interprétation de l’intention de l’utilisateur et sur la mise en place d’une représentation visuelle de haut niveau de la structure des données.

Étape 1 : Entrée du problème (entrée conceptuelle)

Le parcours commence par la description par l’utilisateur de son application ou de son projet enanglais courant. Contrairement aux outils traditionnels qui exigent une syntaxe technique immédiate, DB Modeler AI permet une entrée en langage naturel. L’IA interprète cette intention et l’élargit en exigences techniques détailléesexigences techniques. Cette étape fournit le contexte nécessaire pour identifier les entités centrales et les règles commerciales, garantissant que aucun point de données critique n’est négligé lors de la phase initiale de définition.

Étape 2 : Diagramme de classes de domaine (modélisation conceptuelle)

Dès que les exigences sont établies, l’IA traduit les données textuelles en un plan visuel de haut niveau appelédiagramme de modèle de domaine. Ce diagramme est rendu à l’aide desyntaxe PlantUML éditable, offrant un environnement souple où les utilisateurs peuvent visualiser les objets de haut niveau et leurs attributs. Cette étape est cruciale pour affiner le périmètre de la base de données avant de s’engager sur des relations ou des clés spécifiques.

La phase de conception logique et physique

En dépassant les concepts, le workflow passe à une logique de base de données stricte et à la génération de code exécutable.

Étape 3 : Diagramme ER (modélisation logique)

À cette étape cruciale, l’outil convertit le modèle conceptuel de domaine en unmodèle spécifique à la base de donnéesdiagramme Entité-Relation (ERD). L’IA gère automatiquement la complexité de la définition des composants essentiels de la base de données. Cela inclut l’attribution deClés primaires (CP) et Clés étrangères (CE), ainsi que la détermination des cardinalités telles que les relations 1:1, 1:N ou M:N. Cela transforme le modèle abstrait en une structure de base de données logiquement solide structure de base de données.

Étape 4 : Génération initiale du schéma (génération de code physique)

Une fois le modèle logique validé, le flux de travail passe à la couche physique. Le schéma entité-association révisé est traduit en instructions SQL DDL compatible avec PostgreSQL d’exécution. Ce processus automatisé génère le code pour toutes les tables, colonnes et contraintes nécessaires, directement dérivées du modèle visuel, éliminant ainsi l’effort manuel habituellement associé à la rédaction de scripts de langage de définition de données.

Optimisation, validation et documentation

Les phases finales du flux de travail garantissent que la base de données est efficace, testée et bien documentée pour la remise.

Étape 5 : Normalisation intelligente (optimisation du schéma)

Une caractéristique marquante du DB Modeler AI flux est son accent sur l’efficacité. L’IA optimise progressivement le schéma en le faisant évoluer à travers les première (1NF), deuxième (2NF) et troisième formes normales (3NF). De façon cruciale, l’outil fournit des justifications pédagogiques pour chaque modification. Cela aide les utilisateurs à comprendre comment la redondance des données est éliminée et comment l’intégrité des données est assurée, transformant ainsi le processus d’optimisation en une opportunité d’apprentissage.

Étape 6 : Plateforme interactive (validation et test)

Avant le déploiement, la vérification est essentielle. Les utilisateurs peuvent expérimenter leur schéma finalisé dans un client SQL en temps réel, client SQL en ligne. Pour faciliter le test immédiat, l’environnement est automatiquement alimenté avec des données d’exemple réalistes générées par l’IA. Cela permet aux utilisateurs d’exécuter des requêtes personnalisées et de vérifier les métriques de performance dans un environnement de sandbox, simulant efficacement une utilisation réelle.

Étape 7 : Rapport final et export (documentation)

La conclusion du flux de travail est la génération d’un rapport professionnel Rapport de conception final. Habituellement formaté en Markdown, ce rapport résume l’intégralité du cycle de conception. Les utilisateurs peuvent exporter tous les diagrammes, la documentation et les scripts SQL sous forme d’un ensemble soigné Paquet PDF ou JSON, prêt pour la remise du projet, la revue par l’équipe ou l’archivage à long terme.

Plus d’exemples de diagrammes ER générés par Visual Paradigm AI

Comprendre le processus : l’analogie de l’usine automobile

Pour mieux comprendre la valeur distincte de chaque étape, il est utile devisualiser le flux de travail comme construire une voiture sur mesure dans une usine automatisée. Le tableau suivant associe les étapes de conception de base de données à cette analogie de fabrication :

Étape du flux de travail Action sur la base de données Analogie de l’usine automobile
Étape 1 Saisie du problème Votre description initiale de la voiture que vous souhaitez.
Étape 2 Diagramme de classes de domaine Le croquis de l’artiste sur l’apparence de la voiture.
Étape 3 Diagramme Entité-Relation Le plan mécanique indiquant comment les pièces sont connectées.
Étape 4 Génération initiale du schéma Le code de fabrication réel pour les machines.
Étape 5 Normalisation intelligente Affiner le moteur pour une efficacité maximale.
Étape 6 Espace interactif de test Un essai sur une piste virtuelle avec des passagers simulés.
Étape 7 Rapport final et exportation Le manuel de l’utilisateur final et les clés du véhicule.

Maîtriser la normalisation des bases de données avec Visual Paradigm AI DB Modeler

Normalisation de base de données est un processus essentiel dans la conception de systèmes, garantissant que les données sont organisées de manière efficace pour réduire la redondance et améliorer l’intégrité. Traditionnellement, passer d’un concept brut à la Troisième Forme Normale (3NF) nécessitait un effort manuel important et une connaissance théorique approfondie. Cependant, le Visual Paradigm AI DB Modeler a révolutionné cette approche en intégrant la normalisation dans un flux de travail automatisé. Ce guide explore comment tirer parti de cet outil pour atteindre une structure de base de données structure de base de données optimisée de manière fluide.

ERD modeler

Concepts clés

Pour utiliser efficacement l’AI DB Modeler, il est essentiel de comprendre les définitions fondamentales qui pilotent la logique de l’outil. L’IA se concentre sur trois étapes principales de maturité architecturale.

Engineering Interface

1. Première Forme Normale (1NF)

La phase fondamentale de la normalisation. La 1NF garantit que la structure de la table est plate et atomique. Dans cet état, chaque cellule de table contient une seule valeur plutôt qu’une liste ou un ensemble de données. En outre, elle exige que chaque enregistrement dans la table soit unique, éliminant ainsi les lignes en double au niveau le plus élémentaire.

2. Deuxième Forme Normale (2NF)

En s’appuyant sur les règles strictes de la 1NF, la Deuxième Forme Normale traite la relation entre les colonnes. Elle exige que tous les attributs non clés soient pleinement fonctionnels et dépendants de la clé primaire. Cette étape élimine les dépendances partielles, qui surviennent souvent dans les tables ayant des clés primaires composées, où une colonne dépend uniquement d’une partie de la clé.

3. Troisième Forme Normale (3NF)

C’est l’objectif standard pour la plupart des bases de données relationnelles de production bases de données relationnelles. La 3NF garantit que tous les attributs dépendent uniquement de la clé primaire. Elle cible spécifiquement et élimine les dépendances transitives (où la colonne A dépend de la colonne B, et la colonne B dépend de la clé primaire). Atteindre la 3NF aboutit à un haut degré de maturité architecturale, minimisant la redondance des données et empêchant les anomalies de mise à jour.

Guides : Le flux de travail automatisé de normalisation

Visual Paradigm AI DB Modeler intègre la normalisation spécifiquement dans l’étape 5 de son flux de travail automatisé en 7 étapes. Suivez ces guides pour naviguer dans le processus et maximiser l’utilité des suggestions de l’IA.

Étape 1 : Démarrer le flux de travail de l’IA

Commencez par saisir vos exigences initiales de projet ou vos idées brutes de schéma dans l’AI DB Modeler. L’outil vous guidera à travers les premières phases de découverte d’entités et de cartographie des relations. Passez par les premières étapes jusqu’à atteindre la phase d’optimisation.

Étape 2 : Analysez la transformation en 1NF

Lorsque le flux de travail atteint l’étape 5, l’IA prend effectivement en charge le rôle d’unarchitecte de base de données. Il analyse d’abord vosentités pour s’assurer qu’elles respectent les normes de la 1NF. Observez l’IA qui décompose les champs complexes en valeurs atomiques. Par exemple, si vous aviez un seul champ pour « Adresse », l’IA pourrait suggérer de le diviser en Rue, Ville et Code postal afin d’assurer l’atomicité.

Étape 3 : Revoyez les améliorations en 2NF et 3NF

L’outil applique itérativement des règles pour passer de la 1NF à la 3NF. Pendant cette phase, vous observerez l’IA réorganiser les tables pour gérer correctement les dépendances :

  • Il identifiera les attributs non clés qui ne dépendent pas de la clé primaire complète et les déplacera vers des tables distinctes (2NF).
  • Il détectera les attributs qui dépendent d’autres attributs non clés et les isolera pour éliminer les dépendances transitives (3NF).

Étape 4 : Consultez les justifications éducatives

L’une des fonctionnalités les plus puissantes du modèleur de base de données AI de Visual Paradigm est sa transparence. Alors qu’il modifie votre schéma, il fournitdes justifications éducatives. N’ignorez pas ce texte. L’IA explique la justification de chaque modification structurelle, en détaillant comment l’optimisation spécifiqueélimine la redondance des données ou garantitl’intégrité des données. Lire ces justifications est crucial pour vérifier que l’IA comprend le contexte métier de vos données.

Étape 5 : Validez dans l’éditeur SQL interactif

Dès que l’IA affirme que le schéma a atteint la 3NF, ne le faites pas immédiatementexporter le SQL. Utilisez l’éditeur SQL intégrééditeur SQL interactif. L’outil remplit le nouveau schéma avec des données d’exemple réalistes.

Exécutez des requêtes de test pour vérifier les performances et la logique. Cette étape vous permet de confirmer que le processus de normalisation n’a pas rendu la récupération des données excessivement complexe pour votre cas d’utilisation spécifique avant de vous engager dansle déploiement.

Conseils et astuces

Optimisez votre efficacité avec cesmeilleures pratiques lors de l’utilisation du modèle de base de données IA.

Desktop AI Assistant

  • Vérifiez le contexte plutôt que la syntaxe : Bien que l’IA soit excellente pour appliquer les règles de normalisation, elle pourrait ne pas connaître les particularités spécifiques de votre domaine métier. Vérifiez toujours les « raisonnements éducatifs » par rapport à votre logique métier. Si l’IA divise une table d’une manière qui nuit à la performance de lecture de votre application, vous devrez peut-être légèrement dénormaliser.
  • Utilisez les données d’exemple : Les données d’exemple générées dans l’outil de jeu SQL ne servent pas seulement à illustrer. Utilisez-les pour vérifier les cas limites, par exemple la manière dont les valeurs nulles sont gérées dans vos clés étrangères nouvellement normalisées.
  • Itérez sur les invites : Si la génération initiale du schéma aux étapes 1 à 4 est trop vague, la normalisation à l’étape 5 sera moins efficace. Soyez précis dans vos invites initiales pour garantir que l’IA commence avec un modèle conceptuel solide.

Maîtriser la validation de base de données avec l’outil interactif de jeu SQL

Comprendre l’outil interactif de jeu SQL

L’outil interactif de jeu SQL (souvent appelé le jeu SQL en direct) agit comme un environnement critique de validation et de test au sein du cycle de conception modernecycle de conception de base de données. Il comble l’écart entre un modèle conceptuelmodèle visuel et une base de données entièrement fonctionnelle et prête à être mise en production. En permettant aux utilisateurs d’expérimenter leur schéma en temps réel, il garantit que les choix de conception sont solides avant tout déploiement de code.

DBModeler AI showing domain class diagram

Pensez à l’outil interactif de jeu SQL comme à unsimulateur de vol virtuel pour pilotes. Au lieu de prendre un nouvel avion non testé (votre schéma de base de données) directement dans les airs (production), vous le testez dans un environnement simulé sécurisé. Vous pouvez ajouter des passagers simulés (des données d’exemple générées par l’IA) et essayer diverses manœuvres (requêtes SQL) pour voir comment l’avion supporte le poids et la pression avant même de décoller.

Concepts clés

Pour tirer pleinement parti de l’outil, il est essentiel de comprendre les concepts fondamentaux qui pilotent sa fonctionnalité :

  • Validation du schéma : Le processus de vérification de l’intégrité structurelle et de la robustesse d’une conception de base de données. Cela consiste à s’assurer que les tables, les colonnes et les relations fonctionnent comme prévu dans des conditions réalistes.
  • LDD (Langage de définition des données): Commandes SQL utilisées pour définir la structure de la base de données, telles queCRÉER TABLE ouMODIFIER TABLE. L’outil interactif utilise ces commandes pour créer instantanément votre schéma.
  • LMD (Langage de manipulation des données) : Commandes SQL utilisées pour gérer les données au sein du schéma, telles queSÉLECTIONNER, INSÉRER, METTRE À JOUR, et SUPPRIMER. Ces éléments sont utilisés dans l’outil interactif pour tester la récupération et la modification des données.
  • Endettement architectural : Le coût implicite des révisions futures nécessaires lorsque une base de données est mal conçue dès le départ. Identifier les défauts dans l’outil interactif réduit considérablement cet endettement.
  • Étapes de normalisation (1NF, 2NF, 3NF) : Le processus d’organisation des données afin de réduire la redondance. L’outil interactif vous permet de tester différentes versions de votre schéma afin d’observer les implications sur les performances.

Guides : Tutoriel de validation étape par étape

L’outil interactif SQL est conçu comme l’étape 6 d’un processus complet en 7 étapesDB Modeler IA workflow, servant de vérification finale de qualité. Suivez ces étapes pour valider efficacement votre base de données.

Étape 1 : Accéder à l’environnement sans configuration

Contrairement aux systèmes traditionnels de gestion de bases de données qui nécessitent des installations locales complexes, l’outil interactif est entièrement accessibledans le navigateur. Il suffit de naviguer vers l’interface de l’outil interactif immédiatement après avoir généré votre schéma. Comme aucune installation logicielle n’est requise, vous pouvez commencer à tester instantanément.

Étape 2 : Sélectionner votre version de schéma

Avant d’exécuter des requêtes, décidez quelle version de votreschéma de base de données vous souhaitez tester. L’outil interactif vous permet de lancer des instances basées sur différentes étapes de normalisation :

  • Conception initiale : Testez vos concepts bruts, non optimisés.
  • Versions optimisées : Choisissez entre les versions 1NF, 2NF ou 3NF pour comparer l’impact d’une normalisation stricte sur la complexité des requêtes et les performances.

Étape 3 : Alimenter avec des données générées par IA

Un test complet nécessite des données. Utilisez la fonction intégréeSimulation de données alimentée par IA pour remplir vos tables vides.

  1. Localisez la fonction « Ajouter des enregistrements » ou « Générer des données » dans l’interface de l’outil interactif.
  2. Spécifiez une taille de lot (par exemple, « Ajouter 10 enregistrements »).
  3. Exécutez la commande. L’IA générera automatiquement des données réalistes, Données d’échantillonnage générées par IA pertinentes à vos tables spécifiques (par exemple, la création de noms de clients pour une table « Clients » plutôt que des chaînes aléatoires).

Étape 4 : Exécuter les requêtes DDL et DML

Avec une base de données peuplée, vous pouvez maintenant vérifier le comportement du schéma.

  • Exécuter des tests structurels : Vérifiez si vos types de données sont corrects et si les structures de table peuvent accueillir les données comme prévu.
  • Exécuter des tests logiques : Exécuter des requêtes complexes SÉLECTIONNER des instructions avec JOINDRE des clauses pour garantir que les relations entre les tables sont correctement établies.
  • Vérifier les contraintes : Essayez d’insérer des données qui violent les contraintes de clé primaire ou de clé étrangère. Le système devrait rejeter ces entrées, confirmant que vos règles d’intégrité des données sont actives.

Conseils et astuces pour un test efficace

Maximisez la valeur de vos sessions de test grâce à ces conseils pratiques :

  • Itérer rapidement : Profitez de la boucle de « retour instantané ». Si une requête semble maladroite ou qu’une relation manque, revenez au diagramme visuel, ajustez le modèle et rechargez l’environnement de test. Cela prend généralement seulement quelques minutes et évite les erreurs difficiles à corriger plus tard.
  • Tester sous charge avec un volume élevé : N’ajoutez pas seulement une ou deux lignes. Utilisez la fonction de génération par lots pour ajouter des quantités importantes de données. Cela aide à révéler les goulets d’étranglement de performance qui ne sont pas visibles avec un petit jeu de données.
  • Comparer les performances de normalisation : Exécutez la même requête exacte sur les versions 2NF et 3NF de votre schéma. Cette comparaison peut mettre en évidence le compromis entre la redondance des données (stockage) et la complexité des requêtes (vitesse), vous aidant à prendre une décision architecturale éclairée.
  • Valider la logique métier : Utilisez l’environnement de test pour simuler des scénarios métiers spécifiques. Par exemple, si votre application nécessite de trouver toutes les commandes passées par un utilisateur spécifique au cours du dernier mois, rédigez cette requête SQL spécifique dans l’environnement de test pour vous assurer que le schéma la supporte efficacement.

Guide complet sur les niveaux des diagrammes Entité-Relation : modèles conceptuel, logique et physique

L’importance de la maturité architecturale dans la conception des bases de données

Diagrammes Entité-Relation (ERD) constitue le pilier de l’architecture système efficace. Ce ne sont pas des illustrations statiques, mais des éléments développés à trois étapes distinctes de maturité architecturale. Chaque étape remplit un objectif unique au sein du cycle de conception de base de données, s’adressant à des publics spécifiques allant des parties prenantes aux administrateurs de bases de données. Bien que les trois niveaux impliquent des entités, des attributs et des relations, le niveau de détail et la spécificité technique varient considérablement entre eux.

Pour vraiment comprendre la progression de ces modèles, il est utile d’utiliser une analogie de construction. Pensez à la construction d’une maison : un modèle ERD conceptuel est le croquis initial de l’architecte montrant la localisation générale des pièces comme la cuisine et le salon. Le modèle ERD logique est le plan détaillé indiquant les dimensions et la disposition des meubles, bien qu’il ne précise pas encore les matériaux. Enfin, le modèle ERD physique sert de plan d’ingénierie, précisant les canalisations exactes, les installations électriques et la marque spécifique de béton pour la fondation.

Engineering Interface

1. ERD conceptuel : la vue métier

Le modèle ERD conceptuel représente le niveau d’abstraction le plus élevé. Il offre une vue stratégique des objets métiers et de leurs relations, dépourvue de tout encombrement technique.

Objectif et orientation

Ce modèle est principalement utilisé pour l’analyse des besoins et la visualisation de l’architecture globale du système. Son objectif principal est de faciliter la communication entre les équipes techniques et les parties prenantes non techniques. Il se concentre sur la définition de quelles entités existent—par exemple « Étudiant », « Produit » ou « Commande »—plutôt que sur la manière dont ces entités seront implémentées dans une table de base de données.

Niveau de détail

Les modèles conceptuels manquent généralement de contraintes techniques. Par exemple, les relations many-to-many sont souvent représentées simplement comme des relations, sans la complexité de la cardinalité ou des tables de jointure. De manière unique, ce niveau peut utiliser généralisation, par exemple en définissant « Triangle » comme un sous-type de « Forme », un concept qui est abstrait dans les implémentations physiques ultérieures.

2. ERD logique : la vue détaillée

En descendant l’échelle de maturité, le Modèle logique d’entité-association (ERD) constitue une version enrichie du modèle conceptuel, comblant le fossé entre les besoins commerciaux abstraits et la mise en œuvre technique concrète.

Objectif et orientation

Le modèle logique transforme les exigences de haut niveau en entités opérationnelles et transactionnelles. Bien qu’il définisse colonnes explicites pour chaque entité, il reste strictement indépendant d’un système spécifique de Système de gestion de base de données (SGBD). Il ne compte pas à ce stade que la base de données finale soit dans Oracle, MySQL ou SQL Server.

Niveau de détail

Contrairement au modèle conceptuel, le modèle logique d’entité-association inclut des attributs pour chaque entité. Toutefois, il s’arrête avant de préciser les détails techniques tels que les types de données (par exemple, entier contre flottant) ou les longueurs spécifiques des champs.

3. Modèle physique d’entité-association : le plan technique

Le Modèle physique d’entité-association représente la conception technique finale et opérationnelle d’une base de données relationnelle. Il s’agit du schéma qui sera déployé.

Objectif et orientation

Ce modèle sert de plan de construction pour créer le schéma de base de données dans un SGBD spécifique. Il approfondit le modèle logique en attribuant des types de données, longueurs et contraintes (par exemple varchar(255), int, ou nullable).

Niveau de détail

Le modèle physique d’entité-association est très détaillé. Il définit précisément Clés primaires (PK) et Clés étrangères (CE) pour imposer strictement les relations. En outre, il doit tenir compte des conventions de nommage spécifiques, des mots réservés et des limitations du SGBD cible.

Analyse comparative des modèles MERISE

Pour résumer les différences entre ces niveaux architecturaux, le tableau suivant présente les fonctionnalités généralement prises en charge par les différents modèles :

Fonctionnalité Conceptuel Logique Physique
Noms d’entités Oui Oui Oui
Relations Oui Oui Oui
Colonnes/Attributs Facultatif/Non Oui Oui
Types de données Non Facultatif Oui
Clés primaires Non Oui Oui
Clés étrangères Non Oui Oui

Optimisation de la conception avec Visual Paradigm et l’IA

Créer ces modèles manuellement et s’assurer qu’ils restent cohérents peut être fastidieux. Des outils modernes commeVisual Paradigm exploitent l’automatisation et l’intelligence artificielle pour simplifier la transition entre ces niveaux de maturité.

ERD modeler

Transformation des modèles et traçabilité

Visual Paradigm propose unModélisateur de modèles, un outil conçu pourdériver un modèle logique directement à partir d’un modèle conceptuel, puis, un modèle physique à partir du modèle logique. Ce processus maintientla traçabilité automatique, garantissant que les modifications apportées à la vue métier sont correctement reflétées dans le plan technique.

Génération pilotée par l’IA

Les fonctionnalités avancées incluentdes capacités d’IAcapables de produire instantanément des diagrammes ER professionnels à partir de descriptions textuelles. L’IA déduit automatiquement les entités et les contraintes de clés étrangères, réduisant considérablement le temps de configuration manuelle.

Desktop AI Assistant

Synchronisation bidirectionnelle

Crucialement, la plateforme prend en chargela transformation bidirectionnelle. Cela garantit que la conception visuelle et l’implémentation physique restent synchronisées, évitant ainsi le problème courant de décalage entre la documentation et le code réel.
