Créer des diagrammes propres et lisiblesBPMN (Modèle et notation des processus métiers)les diagrammes est essentiel pour une communication efficace entre les parties prenantes : analystes métiers, développeurs, gestionnaires de projet et utilisateurs finaux. Des diagrammes mal conçus peuvent entraîner de la confusion, des malentendus et des retards dans le projet. VoiciMeilleures pratiques BPMNpour vous aider à créer des diagrammes de processus professionnels, intuitifs et maintenables :
✅ 1. Commencez par une finalité claire
Avant de dessiner, définissez :
-
Qui est le public cible ? (par exemple, utilisateurs métiers, équipes informatiques)
-
Quel est l’objectif ? (par exemple, documentation, conception du système, conformité)
-
Quel niveau de détail est nécessaire ? (aperçu général vs. exécution détaillée)
👉 Astuce :Utilisezle périmètre du processusetle niveau d’abstractionpour guider la complexité de votre diagramme.
✅ 2. Utilisez le bon niveau d’abstraction
-

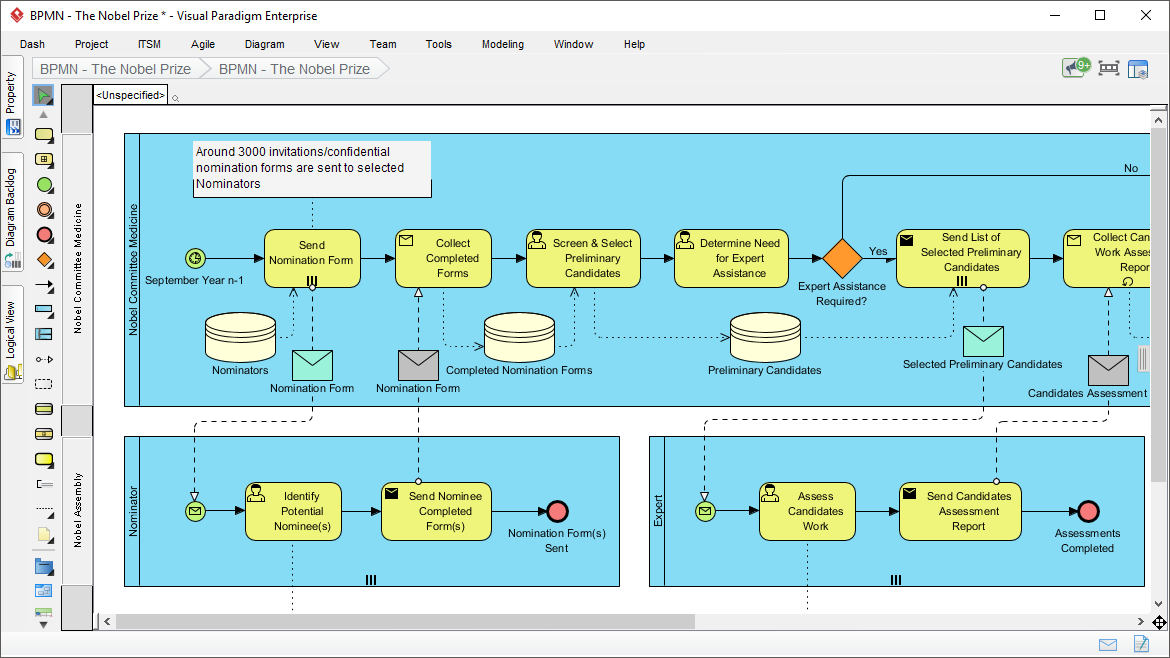

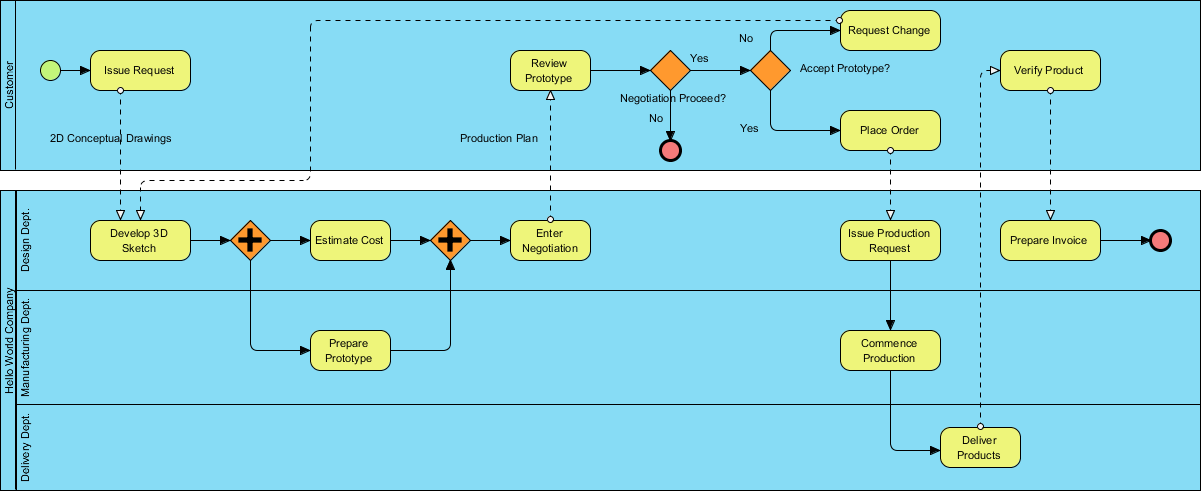

Les nageoires (pools et lignes) :Utilisez-les pour montrerla responsabilité (qui fait quoi).
-
Les poolsreprésentent des organisations distinctes ou des départements majeurs.
-
Les lignesau sein d’un pool représentent des rôles, des équipes ou des systèmes.
-
-
Évitez d’utiliser excessivement les nageoires : trop de nageoires peuvent encombrer le diagramme.
👉 Meilleure pratique : Inclure uniquement les files qui apportent de la valeur (par exemple, des départements ou systèmes différents impliqués).
✅ 3. Suivre un flux logique
-
Utiliser haut-en-bas ou gauche-droite flux pour une lecture naturelle.
-
Éviter les croisements de flux et les chemins en zigzag.
-
Utiliser passerelles (XOR, ET, OU) de manière appropriée pour modéliser les points de décision et les chemins parallèles.
👉 Éviter : Des chemins complexes et emmêlés. Si un processus comporte trop de branches, envisager de le diviser en sous-processus.
✅ 4. Utiliser des sous-processus pour la complexité
-
Encapsuler la logique répétitive ou complexe dans des sous-processus.
-
Utiliser réduits sous-processus pour les vues de haut niveau.
-
Utiliser étendus sous-processus lorsque vous devez afficher les détails internes.
👉 Meilleure pratique :Nommez les sous-processus de manière descriptive (par exemple, « Valider la demande du client »).
✅ 5. Gardez la logique des passerelles simple
-
Utilisez XOR (exclusif) pour des choix mutuellement exclusifs.
-
Utilisez ET (inclusif) uniquement lorsque toutes les voies doivent être suivies.
-
Utilisez OU (inclusif) avec prudence – assurez-vous qu’il soit clair quand plusieurs voies peuvent être suivies.
-
Évitez combinaisons complexes de passerelles sans logique claire.
👉 Astuce : Si vous utilisez plusieurs passerelles, envisagez d’ajouter des annotations afin de clarifier le comportement.
✅ 6. Utilisez correctement les symboles standard BPMN
| Symbole | Utilisation correcte |
|---|---|
| Événement de départ | Un seul par processus (sauf si vous utilisez des événements de message). |
| Événement de fin | Un seul par processus (sauf si plusieurs états finaux). |
| Tâche | Unité unique de travail. Évitez de regrouper plusieurs tâches. |
| Flux de séquence | Flèches indiquant l’ordre d’exécution (et non le flux de données). |
| Flux de message | Ligne pointillée entre les pools (pour la communication). |
👉 Évitez : Mélanger incorrectement le flux de séquence et le flux de message.
✅ 7. Nommez les éléments clairement et de manière cohérente
-
Utilisez noms orientés vers l’action (par exemple, « Approuver la demande de prêt », et non « Tâche 1 »).
-
Évitez les termes vagues comme « Processus » ou « Étape ».
-
Utilisez majuscules et grammaire cohérentes (par exemple, tous les verbes au présent).
👉 Exemple : ✅ « Envoyer le courriel de confirmation » ❌ « Envoyer un courriel »
✅ 8. Limitez le nombre d’éléments par diagramme
-
Viser 1 à 3 lignes de nage et 10 à 20 éléments principaux (tâches, passerelles, événements).
-
Si le processus est plus long, divisez-le en plusieurs diagrammes (par exemple, « Intégration – Étape 1 », « Intégration – Étape 2 »).
👉 Meilleure pratique : Utilisez « Processus » et « Sous-processus » pour décomposer les grands processus.
✅ 9. Utilisez les annotations avec parcimonie et stratégie
-
Utilisez des annotations pour expliquer la logique complexe, les règles métier ou les exceptions.
-
Évitez de surcharger le diagramme de texte – gardez-le visuel.
👉 Exemple : Une annotation peut préciser : « Si le score de crédit < 600, acheminer vers une revue manuelle. »
✅ 10. Appliquez une hiérarchie visuelle et une cohérence
-
Utilisez des couleurs, des polices et une épaisseur de ligne cohérentes.
-
Utilisez des icônes ou des indices visuels (par exemple, codage par couleur pour les chemins d’erreur).
-
Alignez les éléments proprement – utilisez le verrouillage sur grille dans votre outil BPMN.
👉 Astuce : Utilisez un guide de style pour votre équipe (par exemple, toutes les tâches sont bleues, les passerelles sont jaunes).
✅ 11. Valider avec les parties prenantes
-
Partagez le diagramme avec les utilisateurs métiers et les développeurs.
-
Demandez : « Pouvez-vous comprendre le flux sans explication ? »
-
Itérez en fonction des retours.
👉 Meilleure pratique : Utilisez Outils BPMN avec des fonctionnalités de collaboration (par exemple, Camunda Modeler, Bizagi, Signavio).
✅ 12. Documentez les hypothèses et les exceptions
-
Utilisez flux d’exception (par exemple, événements d’erreur, compensation) pour montrer les chemins d’échec.
-
Documentez hypothèses dans les notes ou dans une section séparée.
👉 Exemple : « Si le client n’est pas trouvé dans le CRM, envoyez-le à la revue de fraude. »
🛠️ Outils qui soutiennent les meilleures pratiques
- Conception de processus métier avec un logiciel BPMN puissant – Visual Paradigm: Un aperçu approfondi du modèleur BPMN 2.0 intuitif de Visual Paradigm, mettant en évidence son rôle dans la création rapide de diagrammes de processus métier professionnels, avec des fonctionnalités telles que le déroulement du processus, la simulation, l’animation et l’intégration avec d’autres normes de modélisation.
- Outil de diagramme BPMN en ligne – Visual Paradigm: Un guide pour l’outil BPMN en ligne de Visual Paradigm permettant de dessiner des diagrammes de processus métier dans le cloud, mettant l’accent sur la facilité d’utilisation, les modèles professionnels, la fonctionnalité de glisser-déposer et le soutien aux flux de travail BPMN accessibles à tous.
- Introduction au BPMN Partie I – Visual Paradigm: Un tutoriel fondamental présentant les concepts du BPMN et fournissant des instructions étape par étape pour créer et dessiner des diagrammes BPMN à l’aide des fonctionnalités de modélisation de Visual Paradigm.
- Comment dessiner un diagramme BPMN ? – Visual Paradigm: Un tutoriel pratique et étape par étape sur le BPMN qui montre comment créer des diagrammes de processus métier dans Visual Paradigm, en couvrant les éléments essentiels et une interface facile à utiliser pour les débutants comme pour les experts.
- Comment créer un diagramme BPMN ? – Visual Paradigm: Une ressource pédagogique expliquant les bases du BPMN et le processus de création de diagrammes de flux de travail avec le logiciel dédié au BPMN de Visual Paradigm, conçu pour la conception de processus et de flux de travail.
- Aperçu de la notation BPMN – Visual Paradigm: Un guide complet sur les symboles BPMN, les notations et des exemples de diagrammes, mettant en évidence comment l’outil primé de Visual Paradigm soutient la modélisation et la visualisation complètes du BPMN.
- Qu’est-ce que le BPMN ? – Visual Paradigm: Un aperçu explicatif du BPMN en tant que notation standard pour les flux de travail métiers, détaillant son histoire, ses avantages et la manière dont Visual Paradigm permet une modélisation et une analyse efficaces des processus.
✅ Résumé : Liste de contrôle pour des diagrammes BPMN propres
| ✅ Élément | Terminé ? |
|---|---|
| Objectif et portée du processus clairs | ☐ |
| Flux logique du haut vers le bas ou de gauche à droite | ☐ |
| Utilisation appropriée des lignes de swimlane | ☐ |
| Sous-processus pour une logique complexe | ☐ |
| Symboles BPMN standards utilisés correctement | ☐ |
| Nomination claire et cohérente | ☐ |
| Nombre limité d’éléments par diagramme | ☐ |
| Annotations utilisées pour clarifier, pas pour encombrer | ☐ |
| Consistance visuelle (couleurs, polices, alignement) | ☐ |
| Revu avec les parties prenantes | ☐ |
Pensée finale
**Un bon diagramme BPMN est un déclencheur de conversation, pas un puzzle.** Lorsque les parties prenantes peuvent comprendre votre processus en un coup d’œil, vous avez réussi.
En suivant ces meilleures pratiques, vous créerez des diagrammes BPMN qui sont non seulement précis, mais aussiactionnables, maintenables et collaboratifs—un véritable atout pour l’amélioration des processus et la transformation numérique.
