Un guide complet sur la modélisation des diagrammes Entité-Relation (ERD)

Les ERD restent l’un des outils les plus importants pour concevoir des bases de données relationnelles, communiquer les exigences de données et éviter les reconfigurations coûteuses plus tard.

1. Qu’est-ce qu’un ERD et pourquoi l’utilisons-nous ?

Un Diagramme Entité-Relation (ERD) est un modèle visuel qui montre :

  • Les choses que nous souhaitons stocker (entités)
  • Les propriétés de ces choses (attributs)
  • Comment ces choses sont connectées (relations)
  • Combien de chaque chose peut être connecté (cardinalité / multiplicité)

Principaux objectifs en 2025–2026 :

  • Communiquer la structure entre développeurs, analystes, gestionnaires de produits et experts du domaine
  • Servir de source unique de vérité avant d’écrire le DDL (CREATE TABLE …)
  • Détecter les erreurs logiques tôt (redondance, contraintes manquantes, cardinalités incorrectes)
  • Soutenir l’identification des frontières des microservices / conception orientée domaine
  • Générer automatiquement la documentation dans de nombreux outils modernes

2. Notations fondamentales utilisées actuellement

Trois grandes familles sont encore activement utilisées :

Notation Popularité (2025) Lisibilité Meilleur pour Symboles pour la cardinalité
Pied de corbeau Le plus élevé Très élevé La plupart des équipes, outils (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Pieds de corbeau, barres, cercles, traits
Chen Moyen Moyen Académie, certains modèles conceptuels Nombres (1, N), losanges lourds
IDEF1X Faible Moyen Certains systèmes gouvernementaux / anciens systèmes Notation spécifique boîte-dans-boîte

Pied de corbeau est la norme industrielle de fait en 2025–2026 → nous l’utiliserons dans ce guide.

3. Blocs de base (Pied de corbeau)

Concept Symbole Description Exemple
Entité forte Rectangle Existe indépendamment, possède sa propre clé primaire Client, Commande, Produit
Entité faible Double rectangle Son existence dépend de l’entité propriétaire ; clé partielle + clé du propriétaire = clé complète Ligne de commande (dépend de la commande)
Attribut Ovale (connecté à une entité) Propriété d’une entité nom, prix, email
Clé primaire Attribut souligné Identifie de manière unique une instance d’entité customer_id, isbn
Attribut multivalué Ovale double Peut avoir plusieurs valeurs (généralement devient une table séparée) numéros_de_téléphone, étiquettes
Attribut dérivé Ovale pointillé Peut être calculé à partir d’autres attributs âge (à partir de la date_de_naissance)
Attribut composé Ovale contenant d’autres ovales Attribut composé de plusieurs sous-attributs adresse_complète → rue, ville, code_postal

4. Relations et cardinalité (le cœur du MCD)

Relation = losange (parfois simplement une ligne dans un style moderne et minimaliste)

Cardinalitérépond à deux questions pourchaque côté de la relation :

  • Nombre minimum d’instances liées ? (0 ou 1)
  • Nombre maximum d’instances liées ? (1 ou plusieurs = N)
Symbole (pied de corbeau) Minimum Maximum Signification (de ce côté) Nom courant Phrase d’exemple
Cercle (○) 0 — Facultatif Zéro Un client peut avoir passé zéro commande
Barre courte ( ) 1 — Obligatoire Un (exactement)
Pied de corbeau (> ) 0 N Zéro ou plusieurs Plusieurs facultatifs Un client peut passer plusieurs commandes
Barre + pied de corbeau (> ) 1 N Un ou plusieurs Plusieurs obligatoires
Double barre ( ) 1 1 Exactement un

Schémas courants (écrits gauche → droite):

  • 1:1 || — || Personne ↔ Passeport (actuel)
  • 1:0..1 || — ○| Département ↔ Responsable (certains départements n’ont pas de responsable)
  • 1:N || — >| Auteur → Livre
  • 1:0..N || — ○> Client → Commande
  • M:N >| — >| Étudiant ↔ Cours (nombreuses à nombreuses)

5. Contraintes de participation

  • Participation totale = double ligne de l’entité à la relation (chaque instance doit participer)
  • Participation partielle = ligne simple (certaines instances peuvent ne pas participer)

Exemples :

  • Chaque Commande doit avoir au moins un LigneCommande → participation totale (double ligne) + 1..N
  • Pas tous les Client a passé une Commande → partielle + 0..N

6. Entités faibles et relations d’identification

Entité faible :

  • Ne peut pas exister sans son propriétaire (entité forte)
  • Son clé primaire = clé primaire du propriétaire + clé partielle (discriminateur)

Symbole :

  • Double rectangle
  • Relation d’identification = losange double ou ligne grasse
  • Relation d’identification généralement 1:N (propriétaire → plusieurs entités faibles)

Exemple classique :

Commande contient LigneCommande
(rectangle double + ligne grasse)
Clé primaire : order_id Clé primaire : (order_id, line_number)

7. Processus étape par étape de modélisation ERD (workflow pratique 2025–2026)

  1. Comprendre profondément le domaine Parlez aux parties prenantes → collectez les noms et verbes

  2. Listez les entités candidates (noms) → Filtrez les objets du monde réel qui doivent être stockés indépendamment

  3. Lister les attributs pour chaque entité → Marquer les clés primaires (soulignées) → Identifier les clés candidates / clés naturelles → Repérer les attributs multivalués, composés, dérivés

  4. Trouver les relations (verbes) → Demander : « Quelles entités sont directement associées ? » → Éviter les relations transitives (elles masquent généralement des entités manquantes)

  5. Déterminer la cardinalité et la participation pour dans chaque sens → Écrire 4 à 6 phrases en utilisant le modèle : « Chaque A peut/doit être associé à zéro/une/plusieurs B.” « Chaque B peut/doit être associé à zéro/une/plusieurs A.”

  6. Gérer les relations M:N Presque toujours les résoudre en table d’association (entité faible ou forte). Ajouter des attributs si la relation elle-même possède des propriétés (par exemple : date_d_inscription, note)

  7. Identifier les entités faibles Demander : « Cette entité peut-elle exister sans l’autre ? »

  8. Ajouter un supertype/sous-type (si nécessaire — héritage) Utiliser un cercle avec d (disjoint) / o (chevauchement)

  9. Vérifier les signes courants de problèmes

    • Piège en éventail / piège en creux
    • Trop de M:N sans attributs → entité manquante ?
    • Relations redondantes
    • Participation obligatoire manquante
    • Entités ne contenant que des clés étrangères → probablement une entité faible

  10. Valider avec les parties prenantes en utilisant des exemples concrets

8. Meilleures pratiques et conseils modernes (2025–2026)

  • Préférer style minimaliste (pas de losanges — seulement des lignes étiquetées)
  • Utiliser phrases verbales sur les lignes de relation (lieu, contient, enseigne)
  • Colorer les domaines / contextes limités dans les grands modèles
  • Garder le modèle logique ERD séparé du modèle physique (les types de données, les index viennent ensuite)
  • Contrôler les versions du fichier .drawio / .dbml / .erd
  • Utiliser des outils capables de générer des schémas SQL / Prisma / TypeORM (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugins)
  • Pour les systèmes très volumineux → ERD modulaires par contexte limité

Référence rapide – Les modèles les plus courants

  • Client 1 —— 0..* Commande
  • Commande 1 —— 1..* Ligne de commande
  • Produit * —— * Catégorie → résoudre en jonction + attributs
  • Employé 1 —— 0..1 Département (responsable)
  • Département 1 —— 0..* Employé (membres)
  • Personne 1 —— 0..1 Voiture (voiture actuelle)

Outil recommandé pour les ERD avec IA

Visual Paradigm propose un écosystème completécosystème pour modélisation visuelle des ERD, combinant la puissance d’ingénierie de bureau avec l’agilité basée sur le cloud, l’accélération par IA et les fonctionnalités de collaboration d’équipe. Cela le rend adapté aux modélisateurs individuels, aux équipes agiles, aux architectes d’entreprise et aux professionnels des bases de données travaillant sur tout, des prototypes rapides à la réingénierie de systèmes hérités complexes.

L’écosystème se compose principalement de deux plateformes principales qui se complètent :

  • Visual Paradigm Desktop (application téléchargeable pour Windows, macOS, Linux) — axée sur l’ingénierie approfondie et professionnelle des bases de données.
  • Visual Paradigm Online (basé sur navigateur, pas d’installation requise) — optimisé pour une création de diagrammes rapide, collaborative et assistée par l’IA.

Les deux supportent les notations de base des diagrammes entité-relations (y compris Crow’s Foot et Chen), les niveaux conceptuel/logique/physique, et la traçabilité complète entre les couches du modèle.

Les principaux moyens par lesquels l’écosystème aide dans le processus de modélisation visuelle des ERD

  1. Création intuitive et rapide de diagrammes
    • Interface glisser-déposer avec modélisation centrée sur les ressources (pas de changement constant d’outils).
    • Génération automatique des colonnes de clés étrangères lors de la création de relations.
    • Prise en charge de tous les éléments standards des ERD : entités fortes/faibles, relations identifiantes/non identifiantes, attributs multivalués/dérivés/composés, procédures stockées, déclencheurs, vues, contraintes uniques, etc.
    • Les sous-diagrammes aident à diviser les schémas d’entreprise volumineux en vues logiques.
  2. Prise en charge complète du cycle de vie : Conceptuel → Logique → Physique
    • Déduction en un clic : générer un ERD logique à partir du conceptuel, un ERD physique à partir du logique (avec traçabilité et navigation automatiques via Model Transitor).
    • Maintenir la cohérence entre les niveaux d’abstraction — les modifications à un niveau peuvent se propager de manière intelligente.
  3. Accélération pilotée par l’IA (particulièrement puissante dans VP Online)
    • IA du modèle de base de données et Générateur de diagrammes par IA — décrivez vos besoins en données en langage courant (par exemple, « Nous avons des clients qui passent des commandes contenant des produits provenant de plusieurs catégories »), et l’IA génère instantanément un ERD normalisé et professionnel, complet d’entités, de relations et de clés.
    • Prise en charge de la notation Chen pour les ERD dans le générateur par IA.
    • Idéal pour la conception rapide ou lorsqu’on part de besoins commerciaux flous.
  4. Ingénierie de base de données et synchronisation
    • Ingénierie ascendante — générer des scripts DDL complets et sans erreur (ou créer/mettre à jour directement des bases de données) pour les principaux SGBD : MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Ingénierie descendante — importer des bases de données existantes et reconstruire instantanément des ERD visuels (extrêmement utile pour les systèmes hérités ou la récupération de documentation).
    • Outil de patch / diff — comparer le modèle avec la base de données en cours d’utilisation, générer des scripts de différence pour appliquer les modifications en toute sécurité sans perte de données.
    • Saisir des données d’exemple directement dans les entités ERD → exporter vers la base de données pour un remplissage rapide.
  5. Collaboration d’équipe et gestion de versions
    • Édition en temps réel et concurrente (plusieurs utilisateurs sur le même schéma ERD simultanément).
    • Détection intégrée des conflits et résolution intelligente.
    • Historique complet des révisions, validation/mise à jour, annulation des modifications.
    • Commentaires directement sur les éléments du schéma pour des retours.
    • Publier et partager — générez des liens web, intégrez les schémas, exportez au format PDF/image/HTML pour les parties prenantes qui n’ont pas de licence.
    • Dépôt cloud centralisé (VPository) maintient l’alignement de tous les utilisateurs sur les environnements dev/test/prod.
  6. Intégration dans l’écosystème plus large de modélisation
    • Liez les entités ERD à d’autres schémas : référencez une entité de données dans les schémas DFD, les diagrammes de classes UML, les maquettes, les processus BPMN, etc.
    • Générer Code ORM (Hibernate, etc.) à partir du schéma ERD → passer du modèle visuel au niveau de l’application.
    • Diff visuel — comparez différentes versions ou modèle par rapport au schéma de base de données.
    • Exportez un dictionnaire de données professionnel / spécifications pour la documentation et la remise.

Comparaison rapide : quand utiliser quelle partie de l’écosystème

Besoin / Scénario Plateforme recommandée Points forts dans le contexte ERD
Ingénierie inverse approfondie, correction de base de données de production, génération ORM Bureau Suite d’ingénierie complète, travail hors ligne, synchronisation avancée
Croquis rapides, conception assistée par IA à partir de texte, installation zéro En ligne Génération par IA, accès via navigateur, léger
Sessions de modélisation en équipe en temps réel En ligne (ou Bureau + Serveur Teamwork) Édition simultanée, commentaires, résolution des conflits
Schémas à grande échelle avec sous-modèles Bureau Meilleure performance pour les modèles très volumineux
Revue et partage par les parties prenantes Les deux (fonctionnalité de publication) Liens web, intégrations, exportations PDF
Gratuit / usage non commercial Édition Communauté (Bureau) ou Compte gratuit VP Online Édition complète des MCD, ingénierie avancée limitée

En résumé, l’écosystème de Visual Paradigm élimine les friction à chaque étape de la modélisation des MCD — du cahier des charges initial (IA + glisser-déposer rapide), en passant par le raffinement et la validation collaboratifs, jusqu’à la mise en œuvre finale et la maintenance (ingénierie en boucle fermée). Il est particulièrement puissant lorsque votre flux de travail implique à la fois la communication visuelle et la livraison effective d’une base de données.

Articles sur les MCD

Modélisation d’une base de données pour une plateforme de médias sociaux : génération d’ERD pilotée par l’IA dans Visual Paradigm

Learn how to use Visual Paradigm’s AI to instantly generate professional ER diagrams for a social media platform database from simple text prompts.

Soyons honnêtes : commencer la conception d’une base de données à partir d’une feuille blanche peut être une tâche intimidante. Que vous soyez un architecte logiciel expérimenté ou un étudiant apprenant la modélisation des données, dessiner manuellement les entités, définir les attributs et tracer les lignes de relation demande un effort considérable. C’est là queGénération d’un diagramme d’entité-association (ERD) par IA change la donne. En décrivant simplement vos idées de projet — comme une « plateforme de médias sociaux » — vous pouvez utiliserVisual Paradigm Desktop pour transformer instantanément le langage naturel en un modèle de données professionnel et conforme aux normes.

Cette fonctionnalité ne consiste pas seulement à accélérer le processus ; elle vise à combler l’écart entre une exigence métier et un schéma technique. Dans cette analyse approfondie, nous verrons comment passer d’une simple requête textuelle à un diagramme de base de données entièrement structuré contenant des utilisateurs, des publications et des commentaires en quelques secondes grâce à cetoutil intelligent de conception de base de données.

Résumé rapide : points clés

  • Efficacité Texte-vers-Modèle : Convertir instantanément des descriptions en anglais courant en diagrammes ER complexes.
  • Détection intelligente : L’IA identifie automatiquement les entités, les attributs, les clés primaires et les relations.
  • Notation standard : Génère des diagrammes conformes aux conventions standard de l’industrie en matière d’ER (notation Crow’s Foot, etc.).
  • Entièrement éditable : Le résultat est un diagramme natif de Visual Paradigm, prêt à être affiné et utilisé pour générer du SQL.

Étape 1 : Définir le périmètre avec un langage naturel

Le processus commence par une idée simple. Vous n’avez pas besoin de connaître la syntaxe SQL ni de faire glisser-déposer des dizaines de cases manuellement. Au lieu de cela, vous accédez à la fonctionGénération de diagramme par IA dans l’outil. Comme indiqué dans le flux de travail ci-dessous, vous sélectionnez simplement « Diagramme d’entité-association » comme sortie cible. Le pouvoir réside dans la requête.

Dans notre exemple, nous voulions visualiser le backend d’un réseau social. Nous avons entré la requête :« Visualisez un ERD décrivant la structure de la base de données d’une plateforme de médias sociaux ». Ce texte simple est tout ce dont l’IA a besoin pour comprendre les exigences du domaine, en déduisant qu’une plateforme sociale a généralement besoin d’utilisateurs, de contenu, d’interactions et de notifications.

This is a screenshot of Visual Paradigm (aka. Visual Paradigm Desktop). It is now showing the use of AI diagram generation to

Étape 2 : Analyse du modèle de données généré par l’IA

Dès que vous cliquez sur « OK », l’IA analyse votre texte pour identifier les entités centrales (tables) et leurs associations. Elle ne place pas simplement des boîtes aléatoires sur la toile ; elle appliquedétection intelligente des relations et des cardinalités pour structurer la logique des données. En quelques instants, vous obtenez un diagramme complet qui a l’air avoir pris des heures à concevoir manuellement.

En regardant le résultat ci-dessous, vous pouvez constater que l’IA a correctement généré un schéma parfaitement adapté à une application de médias sociaux. Elle a créé unUtilisateur entité avec des attributs standards comme nom_utilisateur, courriel, et mot_de_passe. Il a logiquement lié l’Utilisateur à une Publication entité (relation un-à-plusieurs), en reconnaissant qu’un utilisateur crée plusieurs publications. Il a même précisé les détails en ajoutant Commentaire, J’aime, et Notification entités, complètes de clés étrangères (par exemple, id_publication, id_auteur) et des types de données appropriés comme varchar, clob, et entier.

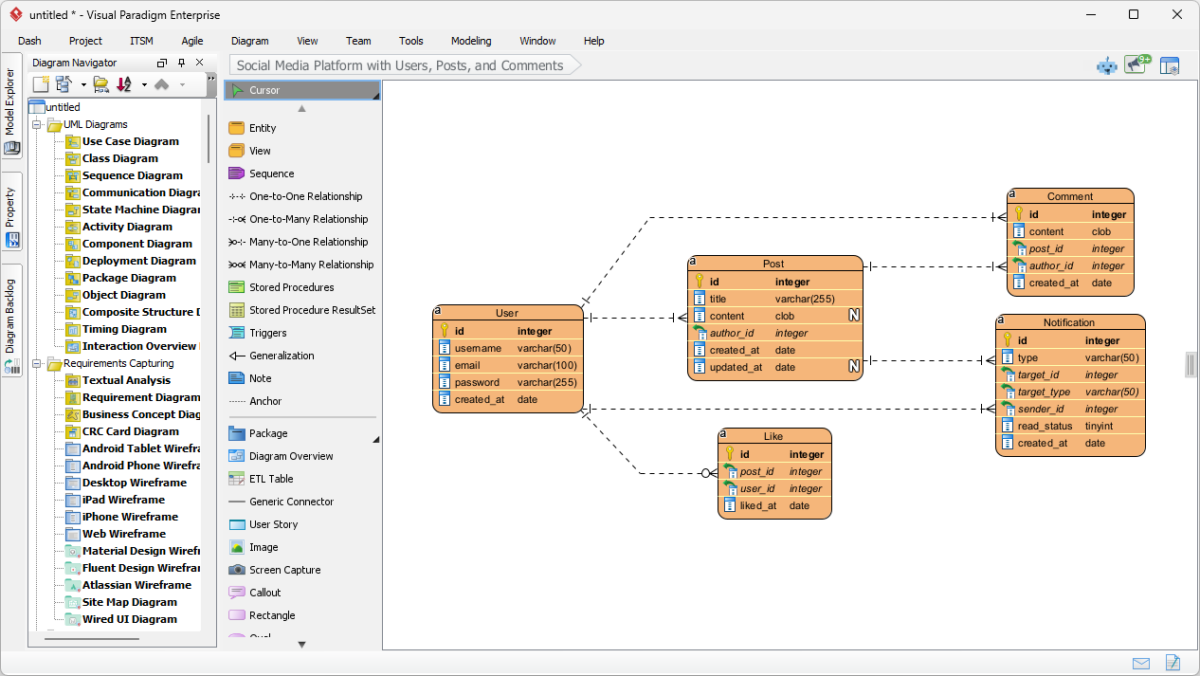

This is the screenshot of Visual Paradigm Desktop. It shows a Entity Relationship Diagram generated by AI, based on the descr

Pourquoi cette fonctionnalité d’IA est indispensable pour les modélisateurs

La beauté de l’utilisation d’un outil de modélisation de base de données alimenté par l’IA réside dans le fait qu’il gère le travail lourd de mise en page et d’organisation. Comme visible sur le diagramme généré, les entités sont disposées pour minimiser les croisements de lignes, rendant la structure des données facile à lire et à valider.

Affectation automatique des attributs et des clés

Remarquez comment l’IA a attribué automatiquement les clés primaires (PK) à chaque entité, représentées par l’icône de clé. Elle a également fait des suppositions intelligentes sur les types de données—en attribuant clob (Objet de caractères de grande taille) pour le « contenu » d’un message, car elle sait que les messages peuvent être longs, tout en conservant « username » comme type standard varchar(50). Cela vous épargne la tâche fastidieuse de définir manuellement les propriétés de chaque colonne pendant la phase conceptuelle.

Du schéma statique au projet fonctionnel

Contrairement aux générateurs d’images simples, la sortie ici est un schéma natif entièrement éditable. Si vous décidez plus tard qu’un « message » doit également avoir une « catégorie », vous pouvez simplement ajouter cet attribut à l’aide de l’éditeur de schéma. Cette transition fluide vers l’implémentation signifie que vous pouvez utiliser ce schéma comme base pour générer des scripts DDL pour MySQL, PostgreSQL ou Oracle, passant efficacement d’une idée brute à un schéma de base de données physique en un seul flux de travail.

Comment créer votre propre ERD par IA

Prêt à essayer ce créateur d’ERD facile à utiliser? Voici le flux de travail simple pour reproduire les résultats ci-dessus :

  1. Lancer Visual Paradigm : Ouvrir un projet nouveau ou existant.
  2. Ouvrir l’outil IA : Accéder à Outils > Génération de schéma par IA.
  3. Sélectionner le type de schéma : Choisissez « Schéma d’entité-association » dans le menu déroulant.
  4. Saisir la description : Saisissez une description claire de votre système (par exemple, « Un système de bibliothèque avec des livres, des membres et des emprunts »).
  5. Générer : Cliquez sur OK et observez votre schéma apparaître.
  6. Affiner : Utilisez l’éditeur pour ajuster les relations ou ajouter des contraintes spécifiques si nécessaire.

Conclusion

La génération de schéma d’entité-association par IA de Visual Paradigm transforme la manière dont nous abordons la modélisation des données. En transformant une simple phrase sur une « plateforme de médias sociaux » en un ERD complet et techniquement précis, elle élimine les barrières d’entrée pour la conception de bases de données. Que vous soyez en phase de prototype d’une nouvelle application ou en train de documenter un système existant, cet outil fournit instantanément un point de départ solide et professionnel.

Cessez de dessiner des cases une par une. Découvrez la vitesse de la modélisation assistée par IA dès aujourd’hui.

Téléchargez Visual Paradigm Desktop et essayez maintenant la génération de diagrammes par IA



Liens connexes

Visual Paradigm propose un ensemble complet de outils ERD (diagrammes entité-association) qui facilitent la conception de schémas de bases de données évolutifs grâce à des éditeurs visuels traditionnels et automatisation pilotée par l’IA. Ces outils prennent en charge diverses notations, telles que notation Chen, et permettent la transition fluide entre la modélisation conceptuelle à la mise en œuvre physique de la base de données et l’ingénierie inverse.

  1. Outil ERD Visual Paradigm – Créez des diagrammes entité-association en ligne: Un outil basé sur le web qui permet la conception intuitive du glisser-déposer de schémas de bases de données professionnelles.
  2. Conception de bases de données avec les outils ERD – Guide Visual Paradigm: Une ressource destinée aux architectes axés sur la construction de bases de données évolutives et robustes en utilisant les meilleures pratiques de modélisation des données.
  3. DBModeler AI : Outil intelligent de modélisation de bases de données: Une application pilotée par l’IA conçue pour la modélisation automatisée de bases de données, la génération de schémas et le test en temps réel des requêtes SQL.
  4. Outil ERD gratuit – Concevez des bases de données en ligne avec Visual Paradigm: Offre une solution sans installation, basée sur navigateur, pour créer des diagrammes entité-association professionnels gratuitement.
  5. Éditeur ERD en notation Chen – Modélisation avancée entité-association: Un éditeur spécialisé offrant un support complet pour entités, attributs, relations et cardinalité en utilisant la notation de Chen précise.
  6. Outil Visual Paradigm ERD pour la conception de bases de données – Solution complète: Un outil complet pour les développeurs et les architectes afin demodéliser, visualiser et générerdes bases de données avec une haute efficacité.
  7. Nouveaux types de diagrammes ajoutés au générateur de diagrammes par IA : DFD et ERD: Cette version met en évidence la capacité à générerdes ERD instantanément à partir de promts en langage naturel à l’aide de l’IA.
  8. Simplification de la modélisation Entité-Relation avec Visual Paradigm: Un article détaillant comment simplifier le processus de modélisation depuis leconcept initial jusqu’au déploiement final de la base de données.
  9. Introduction à la modélisation des données : ERD, génération de code et ingénierie inverse: Un guide d’introduction couvrant le cycle de vie essentiel dela conception de diagrammes et de l’ingénierie inversedes bases de données.
  10. Qu’est-ce qu’un diagramme Entité-Relation (ERD) ? – Guide Visual Paradigm: Un guide explicatif couvrant les éléments fondamentauxdes composants et de l’importancedes ERD dans le contexte plus large de la conception de bases de données.

A comprehensive guide to Entity-Relationship Diagram (ERD) modeling

ERDs remain one of the most important tools for designing relational databases, communicating data requirements, and avoiding costly redesigns later.

1. What is an ERD and Why Do We Use It?

An Entity-Relationship Diagram (ERD) is a visual model that shows:

  • The things we want to store (entities)
  • The properties of those things (attributes)
  • How those things are connected (relationships)
  • How many of each thing can be connected (cardinality / multiplicity)

Main purposes in 2025–2026:

  • Communicate structure between developers, analysts, product managers, and domain experts
  • Serve as single source of truth before writing DDL (CREATE TABLE …)
  • Catch logical mistakes early (redundancy, missing constraints, wrong cardinalities)
  • Support microservices / domain-driven design boundary identification
  • Generate documentation automatically in many modern tools

2. Core Notations Used Today

Three main families are still actively used:

Notation Popularity (2025) Readability Best For Symbols for cardinality
Crow’s Foot Highest Very high Most teams, tools (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Crow’s feet, bars, circles, dashes
Chen Medium Medium Academia, some conceptual modeling Numbers (1, N), diamonds heavy
IDEF1X Low Medium Some government / legacy systems Specific box-in-box notation

Crow’s Foot is the de-facto industrial standard in 2025–2026 → we will use it in this guide.

3. Basic Building Blocks (Crow’s Foot)

Concept Symbol Description Example
Strong Entity Rectangle Exists independently, has its own primary key Customer, Order, Product
Weak Entity Double rectangle Existence depends on owner entity; partial key + owner’s key = full key OrderLine (depends on Order)
Attribute Oval (connected to entity) Property of an entity name, price, email
Primary Key Underlined attribute Uniquely identifies entity instance customer_id, isbn
Multivalued Attr Double oval Can have multiple values (usually becomes separate table) phone_numbers, tags
Derived Attr Dashed oval Can be calculated from other attributes age (from birth_date)
Composite Attr Oval containing other ovals Attribute made of several sub-attributes full_address → street, city, zip

4. Relationships & Cardinality (The Heart of ERD)

Relationship = diamond (sometimes just a line in modern minimalist style)

Cardinality answers two questions for each side of the relationship:

  • Minimum number of related instances? (0 or 1)
  • Maximum number of related instances? (1 or many = N)
Symbol (Crow’s Foot) Minimum Maximum Meaning (from this side) Common name Example sentence
Circle (○) 0 — Optional Zero A customer may have placed zero orders
Short bar ( ) 1 — Mandatory One (exactly)
Crow’s foot (> ) 0 N Zero or many Optional many A customer can place many orders
Bar + crow’s foot (> ) 1 N One or many Mandatory many
Double bar ( ) 1 1 Exactly one

Common patterns (written left → right):

  • 1:1 || — || Person ↔ Passport (current)
  • 1:0..1 || — ○| Department ↔ Manager (some depts have no manager)
  • 1:N || — >| Author → Book
  • 1:0..N || — ○> Customer → Order
  • M:N >| — >| Student ↔ Course (many-to-many)

5. Participation Constraints

  • Total participation = double line from entity to relationship (every instance must participate)
  • Partial participation = single line (some instances may not participate)

Examples:

  • Every Order must have at least one OrderLine → total participation (double line) + 1..N
  • Not every Customer has placed an Order → partial + 0..N

6. Weak Entities & Identifying Relationships

Weak entity:

  • Cannot exist without its owner (strong entity)
  • Its primary key = owner’s PK + partial key (discriminator)

Symbol:

  • Double rectangle
  • Identifying relationship = double diamond or bold line
  • Usually 1:N identifying relationship (owner → many weak entities)

Classic example:

Order contains OrderLine
(double rect + bold line)
PK: order_id PK: (order_id, line_number)

7. Step-by-Step ERD Modeling Process (Practical 2025–2026 Workflow)

  1. Understand the domain deeply Talk to stakeholders → collect nouns & verbs

  2. List candidate entities (nouns) → Filter real-world objects that need to be stored independently

  3. List attributes for each entity → Mark primary keys (underlined) → Identify candidate keys / natural keys → Spot multivalued, composite, derived attributes

  4. Find relationships (verbs) → Ask: “Which entities are directly associated?” → Avoid transitive relationships (they usually hide missing entities)

  5. Determine cardinality & participation for each direction → Write 4–6 sentences using the template: “Each A can/must be associated with zero/one/many B.” “Each B can/must be associated with zero/one/many A.”

  6. Handle M:N relationships Almost always resolve them into junction table (weak or strong entity) Add attributes if the relationship itself has properties (e.g. enrollment_date, grade)

  7. Identify weak entities Ask: “Can this entity exist without the other?”

  8. Add supertype/subtype (if needed — inheritance) Use circle with d (disjoint) / o (overlapping)

  9. Review for common smells

    • Fan trap / chasm trap
    • Too many M:N without attributes → missing entity?
    • Redundant relationships
    • Missing mandatory participation
    • Entities with only foreign keys → probably weak entity

  10. Validate with stakeholders using concrete examples

8. Modern Best Practices & Tips (2025–2026)

  • Prefer minimalist style (no diamonds — just labeled lines)
  • Use verb phrases on relationship lines (places, contains, taught_by)
  • Color-code domains / bounded contexts in large models
  • Keep logical ERD separate from physical (data types, indexes come later)
  • Version control the .drawio / .dbml / .erd file
  • Use tools that can generate SQL / Prisma / TypeORM schema (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugins)
  • For very large systems → modular ERDs per bounded context

Quick Reference – Most Common Patterns

  • Customer 1 —— 0..* Order
  • Order 1 —— 1..* OrderLine
  • Product * —— * Category → resolve to junction + attributes
  • Employee 1 —— 0..1 Department (manager)
  • Department 1 —— 0..* Employee (members)
  • Person 1 —— 0..1 Car (current_car)

Recommended AI ERD Tool

Visual Paradigm offers a comprehensive ecosystem for ERD visual modeling, combining desktop-grade engineering power with cloud-based agility, AI acceleration, and team collaboration features. This makes it suitable for individual modelers, agile teams, enterprise architects, and database professionals working on everything from quick prototypes to complex legacy system re-engineering.

The ecosystem primarily consists of two main platforms that complement each other:

  • Visual Paradigm Desktop (downloadable application for Windows, macOS, Linux) — focused on deep, professional database engineering.
  • Visual Paradigm Online (browser-based, no installation required) — optimized for fast, collaborative, AI-assisted diagramming.

Both support core ERD notations (including Crow’s Foot and Chen), conceptual/logical/physical levels, and full traceability between model layers.

Key Ways the Ecosystem Helps in the ERD Visual Modeling Process

  1. Intuitive & Fast Diagram Creation
    • Drag-and-drop interface with resource-centric modeling (no constant toolbar switching).
    • Automatic foreign key column generation when creating relationships.
    • Support for all standard ERD elements: strong/weak entities, identifying/non-identifying relationships, multivalued/derived/composite attributes, stored procedures, triggers, views, unique constraints, etc.
    • Sub-diagrams help break large enterprise schemas into logical views.
  2. Full Lifecycle Support: Conceptual → Logical → Physical
    • One-click derivation: generate logical ERD from conceptual, physical from logical (with automatic traceability and navigation via Model Transitor).
    • Maintain consistency across abstraction levels — changes in one level can propagate intelligently.
  3. AI-Powered Acceleration (especially strong in VP Online)
    • DB Modeler AI and AI Diagram Generator — describe your data requirements in plain English (e.g., “We have customers who place orders containing products from multiple categories”), and the AI instantly generates a normalized, professional ERD complete with entities, relationships, and keys.
    • Supports Chen notation for ERD in the AI generator.
    • Ideal for rapid prototyping or when starting from vague business requirements.
  4. Database Engineering & Synchronization
    • Forward engineering — generate complete, error-free DDL scripts (or directly create/update databases) for major DBMS: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Reverse engineering — import existing databases and instantly reconstruct visual ERDs (extremely helpful for legacy systems or documentation recovery).
    • Patch / diff tool — compare model vs. live database, generate delta scripts to apply changes safely without data loss.
    • Enter sample data directly in ERD entities → export to database for quick seeding.
  5. Team Collaboration & Versioning
    • Real-time concurrent editing (multiple users on the same ERD simultaneously).
    • Built-in conflict detection and smart resolution.
    • Full revision history, commit/update, revert changes.
    • Commenting directly on diagram elements for feedback.
    • Publish & share — generate web links, embed diagrams, export to PDF/image/HTML for stakeholders who don’t have licenses.
    • Centralized cloud repository (VPository) keeps everyone aligned across dev/test/prod environments.
  6. Integration Across the Broader Modeling Ecosystem
    • Link ERD entities to other diagrams: reference a data entity in DFDs, UML class diagrams, wireframes, BPMN processes, etc.
    • Generate ORM code (Hibernate, etc.) from ERD → bridge visual model to application layer.
    • Visual Diff — compare different versions or model vs. database schema.
    • Export professional data dictionary / specifications for documentation & handover.

Quick Comparison: When to Use Which Part of the Ecosystem

Need / Scenario Recommended Platform Key Strengths in ERD Context
Deep reverse engineering, patching prod DB, ORM generation Desktop Full engineering suite, offline work, advanced synchronization
Quick sketches, AI-assisted design from text, zero setup Online AI generation, browser access, lightweight
Real-time team modeling sessions Online (or Desktop + Teamwork Server) Simultaneous editing, commenting, conflict resolution
Enterprise-scale schemas with sub-models Desktop Better performance for very large models
Stakeholder reviews & sharing Both (publish feature) Web links, embeds, PDF exports
Free / non-commercial use Community Edition (Desktop) or Free VP Online account Full ERD editing, limited advanced engineering

In summary, Visual Paradigm’s ecosystem removes friction at every stage of ERD modeling — from initial brainstorming (AI + quick drag-drop), through collaborative refinement and validation, to final implementation and maintenance (round-trip engineering). It is particularly strong when your workflow involves both visual communication and actual database delivery.

ERD Articles
