Panduan komprehensif tentang pemodelan Diagram Entitas-Relasi (ERD)

ERD tetap menjadi salah satu alat paling penting untuk merancang basis data relasional, berkomunikasi mengenai kebutuhan data, dan menghindari pemodelan ulang yang mahal di kemudian hari.

1. Apa itu ERD dan Mengapa Kita Menggunakannya?

Sebuah Diagram Entitas-Relasi (ERD)adalah model visual yang menunjukkan:

  • Sifat-sifatyang ingin kita simpan (entitas)yang ingin kita simpan (entitas)
  • Sifat-sifatdari hal-hal tersebut (atribut)dari hal-hal tersebut (atribut)
  • Bagaimana hal-hal tersebut terhubung (relasi) (relasi)
  • Berapa banyakdari setiap hal yang dapat terhubung (kardinalitas / kelipatan)

Tujuan utama pada tahun 2025–2026:

  • Mengkomunikasikan struktur antara pengembang, analis, manajer produk, dan ahli bidang
  • Berfungsi sebagai satu-satunya sumber kebenaran sebelum menulis DDL (CREATE TABLE …)
  • Mendeteksi kesalahan logis sejak dini (redudansi, keterbatasan yang hilang, kardinalitas yang salah)
  • Mendukung identifikasi batas mikroservis / desain berbasis domain
  • Menghasilkan dokumentasi secara otomatis di banyak alat modern

2. Notasi Inti yang Digunakan Saat Ini

Tiga keluarga utama masih digunakan secara aktif:

Notasi Popularitas (2025) Kemudahan Pembacaan Terbaik Digunakan Untuk Simbol untuk kardinalitas
Crow’s Foot Tertinggi Sangat tinggi Kebanyakan tim, alat (Lucidchart, dbdiagram, Draw.io, QuickDBD, dll.) Kaki burung, batang, lingkaran, garis putus-putus
Chen Sedang Sedang Akademisi, beberapa pemodelan konseptual Angka (1, N), berlian berat
IDEF1X Rendah Sedang Beberapa sistem pemerintah / sistem lama Notasi kotak dalam kotak tertentu

Crow’s Foot adalah standar industri de-facto pada tahun 2025–2026 → kami akan menggunakannya dalam panduan ini.

3. Blok Pembangun Dasar (Crow’s Foot)

Konsep Simbol Deskripsi Contoh
Entitas Kuat Persegi panjang Ada secara independen, memiliki kunci utama sendiri Pelanggan, Pesanan, Produk
Entitas Lemah Persegi panjang ganda Kehadiran tergantung pada entitas pemilik; kunci parsial + kunci pemilik = kunci lengkap OrderLine (tergantung pada Pesanan)
Atribut Lingkaran (terhubung ke entitas) Properti dari sebuah entitas nama, harga, email
Kunci Utama Atribut yang digarisbawahi Mengidentifikasi secara unik instance entitas customer_id, isbn
Atribut Multivalued Lingkaran ganda Dapat memiliki beberapa nilai (biasanya menjadi tabel terpisah) nomor_telepon, tag
Atribut Turunan Lingkaran putus-putus Dapat dihitung dari atribut lain usia (dari tanggal_lahir)
Atribut Komposit Lingkaran yang berisi lingkaran lain Atribut yang terdiri dari beberapa sub-atribut alamat_lengkap → jalan, kota, kode_pos

4. Hubungan & Kardinalitas (Inti dari ERD)

Hubungan = berlian (kadang hanya garis dalam gaya minimalis modern)

Kardinalitasmenjawab dua pertanyaan untuksetiap sisi dari hubungan:

  • Jumlah minimum instance terkait? (0 atau 1)
  • Jumlah maksimum instance terkait? (1 atau banyak = N)
Simbol (Kaki Burung Crow) Minimum Maksimum Makna (dari sisi ini) Nama umum Kalimat contoh
Lingkaran (○) 0 — Opsional Nol Seorang pelanggan mungkin memilikimengajukan nol pesanan
Batang pendek ( ) 1 — Wajib Satu (tepat)
Kaki burung (>) 0 N Nol atau banyak Banyak opsional Seorang pelanggan dapat mengajukanbanyak pesanan
Batang + kaki burung (> ) 1 N Satu atau banyak Banyak wajib
Garis ganda ( ) 1 1 Tepat satu

Pola umum (ditulis kiri → kanan):

  • 1:1 || — || Orang ↔ Paspor (saat ini)
  • 1:0..1 || — ○| Departemen ↔ Manajer (beberapa departemen tidak memiliki manajer)
  • 1:N || — >| Penulis → Buku
  • 1:0..N || — ○> Pelanggan → Pesanan
  • M:N >| — >| Siswa ↔ Mata Kuliah (banyak ke banyak)

5. Kendala Partisipasi

  • Partisipasi total = garis ganda dari entitas ke hubungan (setiap instans harusberpartisipasi)
  • Partisipasi sebagian = garis tunggal (beberapa instans mungkin tidak berpartisipasi)

Contoh:

  • Setiap Pesanan harus memiliki setidaknya satu BarisPesanan → partisipasi total (garis ganda) + 1..N
  • Tidak semua Pelanggan telah melakukan pemesanan Pesanan → sebagian + 0..N

6. Entitas Lemah & Hubungan Identifikasi

Entitas lemah:

  • Tidak dapat ada tanpa pemiliknya (entitas kuat)
  • Kunci utamanya = PK pemilik + kunci sebagian (pembeda)

Simbol:

  • Persegi panjang ganda
  • Hubungan identifikasi = belah ketupat ganda atau garis tebal
  • Biasanya hubungan identifikasi 1:N (pemilik → banyak entitas lemah)

Contoh klasik:

Pesanan berisi BarisPesanan
(persegi panjang ganda + garis tebal)
KU: order_id KU: (order_id, nomor_baris)

7. Proses Pemodelan ERD Langkah demi Langkah (Alur Kerja Praktis 2025–2026)

  1. Pahami domain secara mendalamBicarakan dengan pemangku kepentingan → kumpulkan kata benda dan kata kerja

  2. Daftar entitas kandidat (kata benda) → Filter objek dunia nyata yang perlu disimpan secara independen

  3. Daftar atribut untuk setiap entitas → Tandai kunci utama (digarisbawahi) → Identifikasi kunci kandidat / kunci alami → Temukan atribut berganda, komposit, dan turunan

  4. Temukan hubungan (kata kerja) → Tanyakan: “Entitas mana yang secara langsung terkait?” → Hindari hubungan transitif (biasanya menyembunyikan entitas yang hilang)

  5. Tentukan kardinalitas dan partisipasi untuk setiap arah → Tulis 4–6 kalimat menggunakan templat: “Setiap A dapat/harus terkait dengan nol/satu/banyak B.” “Setiap B dapat/harus terkait dengan nol/satu/banyak A.”

  6. Kelola hubungan M:N Hampir selalu selesaikan menjadi tabel sambungan (entitas lemah atau kuat) Tambahkan atribut jika hubungan itu sendiri memiliki sifat (misalnya: tanggal_pendaftaran, nilai)

  7. Identifikasi entitas lemahTanyakan: “Dapatkah entitas ini ada tanpa entitas lain?”

  8. Tambahkan superentitas/subentitas (jika diperlukan — pewarisan) Gunakan lingkaran dengan d (terpisah) / o (tumpang tindih)

  9. Ulas untuk mencari ciri-ciri umum yang mencurigakan

    • Perangkap kipas / perangkap jurang
    • Terlalu banyak M:N tanpa atribut → entitas yang hilang?
    • Hubungan yang berulang
    • Partisipasi wajib yang hilang
    • Entitas dengan hanya kunci asing → kemungkinan entitas lemah

  10. Validasi dengan pemangku kepentingan menggunakan contoh konkret

8. Praktik Terbaik dan Tips Modern (2025–2026)

  • Lebih suka gaya minimalis (tanpa belah ketupat — hanya garis bertanda)
  • Gunakan frasa kata kerja pada garis hubungan (tempat, berisi, mengajar)
  • Warnai domain / konteks terbatas dalam model besar
  • Pisahkan ERD logis dari fisik (tipe data, indeks datang kemudian)
  • Gunakan kontrol versi pada file .drawio / .dbml / .erd
  • Gunakan alat yang dapat menghasilkan skema SQL / Prisma / TypeORM (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugin)
  • Untuk sistem yang sangat besar → ERD modular per konteks terbatas

Referensi Cepat – Pola-Pola Paling Umum

  • Pelanggan 1 —— 0..* Pesanan
  • Pesanan 1 —— 1..* BarisPesanan
  • Produk * —— * Kategori → selesaikan menjadi persilangan + atribut
  • Karyawan 1 —— 0..1 Departemen (manajer)
  • Departemen 1 —— 0..* Karyawan (anggota)
  • Orang 1 —— 0..1 Mobil (mobil_saat_ini)

Alat ERD AI yang Direkomendasikan

Visual Paradigm menawarkan ekosistem yang komprehensifekosistem untuk pemodelan visual ERD, menggabungkan kekuatan rekayasa tingkat desktop dengan fleksibilitas berbasis cloud, akselerasi AI, dan fitur kolaborasi tim. Ini membuatnya cocok untuk pemodel individu, tim agile, arsitek perusahaan, dan profesional basis data yang bekerja dari prototipe cepat hingga rekayasa ulang sistem warisan yang kompleks.

Ekosistem ini terutama terdiri dari dua platform utama yang saling melengkapi:

  • Visual Paradigm Desktop (aplikasi yang dapat diunduh untuk Windows, macOS, Linux) — berfokus pada rekayasa basis data mendalam dan profesional.
  • Visual Paradigm Online (berbasis peramban, tidak perlu instalasi) — dioptimalkan untuk pembuatan diagram cepat, kolaboratif, dan didukung kecerdasan buatan.

Keduanya mendukung notasi ERD inti (termasuk Crow’s Foot dan Chen), tingkat konseptual/logis/fisik, dan pelacakan lengkap antar lapisan model.

Cara Utama Ekosistem Membantu dalam Proses Pemodelan Visual ERD

  1. Pembuatan Diagram yang Intuitif dan Cepat
    • Antarmuka seret dan lepas dengan pemodelan berbasis sumber daya (tidak perlu beralih toolbar terus-menerus).
    • Pembuatan kolom kunci asing otomatis saat membuat hubungan.
    • Dukungan untuk semua elemen ERD standar: entitas kuat/lemah, hubungan identifikasi/non-identifikasi, atribut multivalued/terturunkan/komposit, prosedur terimpan, trigger, tampilan, keterbatasan unik, dll.
    • Sub-diagram membantu memecah skema perusahaan besar menjadi tampilan logis.
  2. Dukungan Sepenuhnya untuk Siklus Hidup: Konseptual → Logis → Fisik
    • Penguraian satu klik: hasilkan ERD logis dari konseptual, fisik dari logis (dengan pelacakan otomatis dan navigasi melalui Model Transitor).
    • Jaga konsistensi di berbagai tingkat abstraksi — perubahan di satu tingkat dapat disebarkan secara cerdas.
  3. Akselerasi Berbasis Kecerdasan Buatan (terutama kuat di VP Online)
    • AI Pemodel DB dan Pembuat Diagram Kecerdasan Buatan — jelaskan kebutuhan data Anda dalam bahasa Inggris sederhana (misalnya, “Kami memiliki pelanggan yang melakukan pesanan yang berisi produk dari berbagai kategori”), dan AI langsung menghasilkan ERD yang dinormalisasi dan profesional lengkap dengan entitas, hubungan, dan kunci.
    • Mendukung notasi Chen untuk ERD di pembuat kecerdasan buatan.
    • Sangat ideal untuk prototipe cepat atau saat memulai dari persyaratan bisnis yang samar.
  4. Rekayasa Basis Data dan Sinkronisasi
    • Rekayasa Maju — hasilkan skrip DDL lengkap dan bebas kesalahan (atau langsung buat/perbarui basis data) untuk DBMS utama: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, dll.
    • Rekayasa Mundur — impor basis data yang sudah ada dan langsung bangun kembali ERD visual (sangat membantu untuk sistem warisan atau pemulihan dokumentasi).
    • Alat patch / perbedaan — bandingkan model dengan basis data langsung, hasilkan skrip delta untuk menerapkan perubahan secara aman tanpa kehilangan data.
    • Masukkan data contoh langsung di entitas ERD → ekspor ke basis data untuk penyemaian cepat.
  5. Kolaborasi Tim & Pengelolaan Versi
    • Penyuntingan real-time secara bersamaan (beberapa pengguna pada ERD yang sama secara bersamaan).
    • Deteksi konflik bawaan dan penyelesaian cerdas.
    • Riwayat revisi lengkap, komit/perbarui, kembalikan perubahan.
    • Komentar langsung pada elemen diagram untuk umpan balik.
    • Publikasikan & bagikan — hasilkan tautan web, sisipkan diagram, ekspor ke PDF/gambar/HTML untuk pemangku kepentingan yang tidak memiliki lisensi.
    • Repositori awan terpusat (VPository) menjaga semua pihak selaras di lingkungan dev/test/prod.
  6. Integrasi di Seluruh Ekosistem Pemodelan yang Lebih Luas
    • Hubungkan entitas ERD dengan diagram lain: acuakan entitas data dalam DFD, diagram kelas UML, kerangka kabel, proses BPMN, dll.
    • Hasilkan Kode ORM (Hibernate, dll.) dari ERD → jembatani model visual ke lapisan aplikasi.
    • Perbedaan Visual — bandingkan versi yang berbeda atau model vs. skema basis data.
    • Ekspor kamus data profesional / spesifikasi untuk dokumentasi & serah terima.

Perbandingan Cepat: Kapan Menggunakan Bagian Mana dari Ekosistem

Kebutuhan / Adegan Platform yang Direkomendasikan Keunggulan Utama dalam Konteks ERD
Rekayasa balik mendalam, perbaikan DB produksi, generasi ORM Desktop Suite rekayasa lengkap, kerja offline, sinkronisasi lanjutan
Gambaran cepat, desain bantuan AI dari teks, tanpa pengaturan awal Online Generasi AI, akses melalui browser, ringan
Sesi pemodelan tim real-time Online (atau Desktop + Server Teamwork) Penyuntingan bersamaan, komentar, penyelesaian konflik
Skema skala perusahaan dengan sub-model Desktop Kinerja yang lebih baik untuk model yang sangat besar
Ulasan dan berbagi oleh pemangku kepentingan Keduanya (fitur publikasi) Tautan web, penyisipan, ekspor PDF
Gratis / penggunaan non-komersial Edisi Komunitas (Desktop) atau Akun VP Online gratis Penyuntingan ERD lengkap, rekayasa lanjutan terbatas

Secara ringkas, ekosistem Visual Paradigm menghilangkan hambatan di setiap tahap pembuatan model ERD — dari perencanaan awal (AI + seret dan lepas cepat), melalui penyempurnaan dan validasi kolaboratif, hingga implementasi akhir dan pemeliharaan (rekayasa dua arah). Ini sangat kuat ketika alur kerja Anda melibatkan komunikasi visual dan pengiriman basis data yang sebenarnya.

Artikel ERD

Pemodelan Basis Data Platform Media Sosial: Generasi ERD Berbasis AI di Visual Paradigm

Learn how to use Visual Paradigm’s AI to instantly generate professional ER diagrams for a social media platform database from simple text prompts.

Marilah kita jujur: memulai desain basis data dari kanvas kosong bisa menjadi tugas yang menakutkan. Baik Anda seorang arsitek perangkat lunak berpengalaman atau seorang mahasiswa yang belajar pemodelan data, menggambar entitas secara manual, menentukan atribut, dan menghubungkan garis hubungan membutuhkan usaha yang signifikan. Di sinilah generasi Diagram Hubungan Entitas (ERD) berbasis AImengubah permainan. Dengan hanya menjelaskan ide proyek Anda—seperti ‘Platform Media Sosial’—Anda dapat menggunakan Visual Paradigm Desktopuntuk langsung mengubah bahasa alami menjadi model data profesional yang sesuai standar.

Fitur ini bukan hanya tentang mempercepat proses; tetapi tentang menjembatani kesenjangan antara kebutuhan bisnis dan skema teknis. Dalam penjelasan mendalam ini, kita akan melihat bagaimana Anda dapat beralih dari prompt teks sederhana menjadi diagram basis data yang sepenuhnya terstruktur yang berisi pengguna, pos, dan komentar hanya dalam hitungan detik menggunakan ini alat desain basis data cerdas.

Ringkasan cepat: poin-poin utama

  • Efisiensi Text-to-Model:Ubah deskripsi bahasa Inggris biasa menjadi diagram ER kompleks secara instan.
  • Deteksi Cerdas:AI secara otomatis mengidentifikasi entitas, atribut, kunci utama, dan hubungan.
  • Notasi Standar:Menghasilkan diagram yang mengikuti konvensi ER standar industri (Crow’s Foot, dll.).
  • Dapat diedit sepenuhnya:Hasilnya adalah diagram Visual Paradigm asli, siap untuk penyempurnaan lebih lanjut dan generasi SQL.

Langkah 1: Menentukan Lingkup dengan Bahasa Alami

Proses dimulai dengan konsep sederhana. Anda tidak perlu menguasai sintaks SQL atau menyeret dan menjatuhkan puluhan kotak secara manual. Sebaliknya, Anda mengakses fitur Generasi Diagram AIfitur dalam alat ini. Seperti yang ditunjukkan dalam alur kerja di bawah ini, Anda cukup memilih ‘Diagram Hubungan Entitas’ sebagai output target. Kekuatan terletak pada prompt.

Dalam contoh kami, kami ingin memvisualisasikan backend dari jaringan sosial. Kami memasukkan prompt: “Visualisasikan ERD yang menggambarkan struktur basis data dari platform media sosial”. Teks biasa ini adalah semua yang dibutuhkan AI untuk memahami kebutuhan domain, menyimpulkan bahwa platform sosial biasanya membutuhkan pengguna, konten, interaksi, dan notifikasi.

This is a screenshot of Visual Paradigm (aka. Visual Paradigm Desktop). It is now showing the use of AI diagram generation to

Langkah 2: Menganalisis Model Data yang Dihasilkan AI

Begitu Anda menekan ‘OK’, AI menganalisis teks Anda untuk mengidentifikasi entitas inti (tabel) dan asosiasinya. AI tidak hanya meletakkan kotak acak di kanvas; ia menerapkan deteksi hubungan dan kardinalitas cerdasuntuk merancang logika data. Dalam hitungan detik, Anda akan disajikan dengan diagram lengkap yang tampaknya membutuhkan berjam-jam untuk dirancang secara manual.

Melihat hasil di bawah ini, Anda dapat melihat bahwa AI dengan benar menghasilkan skema yang sangat cocok untuk aplikasi media sosial. Ia menciptakan sebuah Pengguna entitas dengan atribut standar seperti nama_pengguna, email, dan kata_sandi. Secara logis menghubungkan Pengguna dengan entitas Pos entitas (hubungan satu-ke-banyak), mengakui bahwa satu pengguna membuat banyak pos. Bahkan memperjelas detail dengan menambahkan Komentar, Suka, dan Pemberitahuan entitas, lengkap dengan kunci asing (misalnya, id_pos, id_penulis) dan tipe data yang sesuai seperti varchar, clob, dan integer.

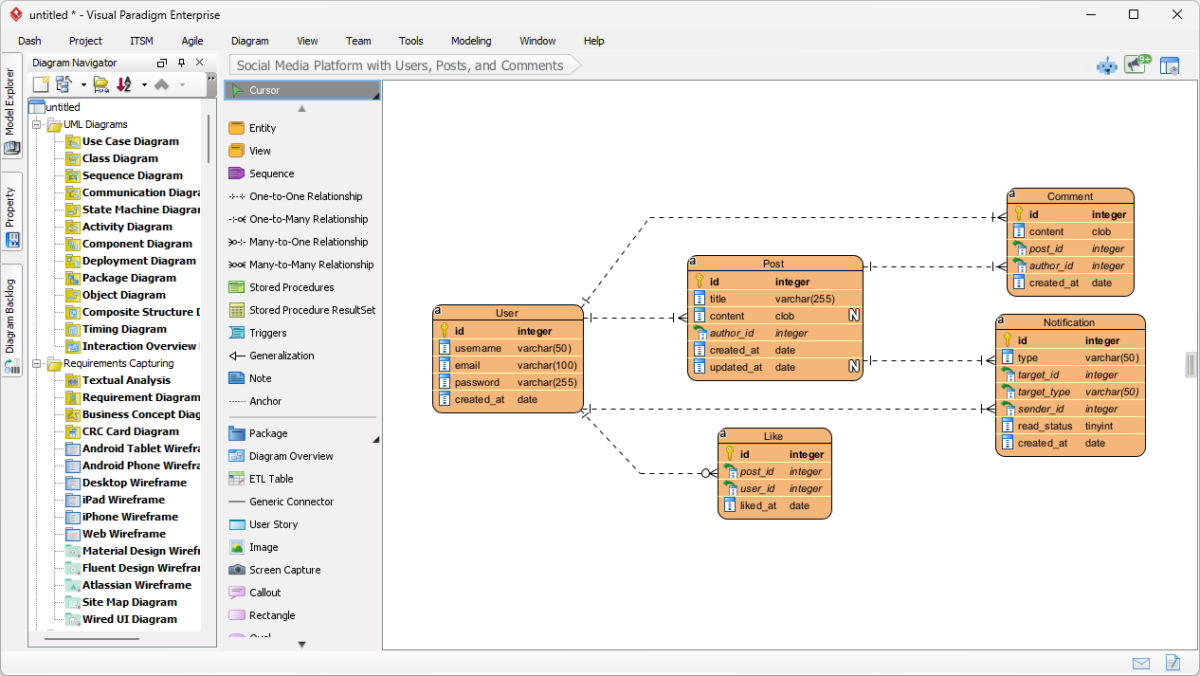

This is the screenshot of Visual Paradigm Desktop. It shows a Entity Relationship Diagram generated by AI, based on the descr

Mengapa Fitur AI Ini Wajib Dimiliki oleh Pemodel

Keindahan menggunakan alat pemodelan basis data berbasis AI adalah bahwa alat ini menangani beban berat dari tata letak dan organisasi. Seperti yang terlihat pada diagram yang dihasilkan, entitas disusun untuk meminimalkan garis yang saling bersilangan, sehingga struktur data menjadi mudah dibaca dan divalidasi.

Penugasan Atribut dan Kunci Otomatis

Perhatikan bagaimana AI secara otomatis menetapkan Kunci Utama (PK) untuk setiap entitas, yang direpresentasikan oleh ikon kunci. AI juga membuat tebakan cerdas mengenai tipe data—menetapkan clob (Objek Besar Karakter) untuk “konten” dari sebuah pos karena AI tahu bahwa pos bisa panjang, sementara tetap menjaga “username” sebagai standar varchar(50). Ini menghemat Anda dari kebosanan menetapkan properti secara manual untuk setiap kolom selama tahap konseptual.

Dari Gambar Statis ke Proyek Fungsional

Berbeda dengan pembuat gambar sederhana, hasil di sini adalah diagram native yang sepenuhnya dapat dieditdiagram native yang sepenuhnya dapat diedit. Jika nanti Anda memutuskan bahwa sebuah “Pos” juga harus memiliki “Kategori”, Anda dapat dengan mudah menambahkan atribut tersebut menggunakan editor diagram. Transisi tanpa hambatan ke implementasi berarti Anda dapat menggunakan diagram ini sebagai dasar untuk menghasilkan skrip DDL untuk MySQL, PostgreSQL, atau Oracle, secara efektif berpindah dari ide kasar ke skema basis data fisik dalam satu alur kerja.

Cara Membuat ERD AI Anda Sendiri

Siap mencoba ini pembuat ERD yang mudah digunakan? Berikut adalah alur kerja sederhana untuk mereplikasi hasil yang ditampilkan di atas:

  1. Jalankan Visual Paradigm: Buka proyek baru atau yang sudah ada.
  2. Buka Alat AI:Navigasi ke Alat > Generasi Diagram AI.
  3. Pilih Jenis Diagram: Pilih “Diagram Hubungan Entitas” dari menu tarik-turun.
  4. Masukkan Deskripsi: Ketik deskripsi yang jelas mengenai sistem Anda (misalnya, “Sistem perpustakaan dengan buku, anggota, dan pinjaman”).
  5. Hasilkan: Klik OK dan saksikan diagram Anda muncul.
  6. Sempurnakan: Gunakan editor untuk menyesuaikan hubungan atau menambahkan batasan khusus jika diperlukan.

Kesimpulan

Generasi Diagram Hubungan Entitas AI dari Visual Paradigm mengubah cara kita mendekati pemodelan data. Dengan mengubah kalimat sederhana tentang “platform media sosial” menjadi ERD yang komprehensif dan akurat secara teknis, alat ini menghilangkan hambatan masuk untuk desain basis data. Baik Anda sedang membuat prototipe aplikasi baru atau mendokumentasikan sistem yang sudah ada, alat ini memberikan titik awal yang kuat dan profesional secara instan.

Berhenti menggambar kotak satu per satu. Rasakan kecepatan pemodelan yang didukung AI sekarang juga.

Unduh Visual Paradigm Desktop dan coba pembuatan diagram AI sekarang



Tautan Terkait

Visual Paradigm menyediakan suite komprehensif dari Alat ERD (Diagram Entitas-Relasi) yang memfasilitasi desain skema basis data yang dapat diskalakan melalui editor visual tradisional dan otomatisasi yang didorong oleh AI. Alat ini mendukung berbagai notasi, seperti notasi Chen, dan memungkinkan transisi mulus dari pemodelan konseptual ke implementasi basis data fisik dan rekayasa balik.

  1. Alat ERD Visual Paradigm – Buat Diagram Entitas-Relasi Secara Online: Alat berbasis web yang memungkinkan desain intuitif desain seret-dan-lepasdari skema basis data profesional.
  2. Desain Basis Data dengan Alat ERD – Panduan Visual Paradigm: Sumber daya bagi arsitek yang fokus pada pembangunan basis data yang dapat diskalakan dan tangguh menggunakan praktik terbaik pemodelan data.
  3. DBModeler AI: Alat Pemodelan Basis Data Cerdas: Aplikasi yang didorong oleh AI yang dirancang untuk pemodelan basis data otomatis, generasi skema, dan pengujian SQL langsung.
  4. Alat ERD Gratis – Desain Basis Data Secara Online dengan Visual Paradigm: Menawarkan solusi tanpa instalasi, berbasis browser untuk membuat diagram entitas-relasi profesional tanpa biaya.
  5. Editor ERD Notasi Chen – Pemodelan Entitas-Relasi Tingkat Lanjut: Editor khusus yang memberikan dukungan penuh untuk entitas, atribut, hubungan, dan kardinalitas menggunakan notasi Chen yang tepat.
  6. Alat Visual Paradigm ERD untuk Desain Basis Data – Solusi Lengkap: Alat komprehensif untuk pengembang dan arsitek untukmemodelkan, memvisualisasikan, dan menghasilkanbasis data dengan efisiensi tinggi.
  7. Jenis Diagram Baru Ditambahkan ke Generator Diagram AI: DFD dan ERD: Rilis ini menyoroti kemampuan untuk menghasilkanERD secara instan dari permintaan bahasa alami menggunakan AI.
  8. Menyederhanakan Pemodelan Entitas-Relasi dengan Visual Paradigm: Artikel yang menjelaskan cara menyederhanakan proses pemodelan darikonsep awal hingga penyebaran basis data akhir.
  9. Pengantar Pemodelan Data: ERD, Generasi Kode & Rekayasa Balik: Panduan pengantar yang mencakup siklus hidup penting daripembuatan diagram dan rekayasa balikbasis data.
  10. Apa itu Diagram Entitas-Relasi (ERD)? – Panduan Visual Paradigm: Panduan penjelasan yang mencakup intikomponen dan signifikansidari ERD dalam konteks yang lebih luas dari desain basis data.

A comprehensive guide to Entity-Relationship Diagram (ERD) modeling

ERDs remain one of the most important tools for designing relational databases, communicating data requirements, and avoiding costly redesigns later.

1. What is an ERD and Why Do We Use It?

An Entity-Relationship Diagram (ERD) is a visual model that shows:

  • The things we want to store (entities)
  • The properties of those things (attributes)
  • How those things are connected (relationships)
  • How many of each thing can be connected (cardinality / multiplicity)

Main purposes in 2025–2026:

  • Communicate structure between developers, analysts, product managers, and domain experts
  • Serve as single source of truth before writing DDL (CREATE TABLE …)
  • Catch logical mistakes early (redundancy, missing constraints, wrong cardinalities)
  • Support microservices / domain-driven design boundary identification
  • Generate documentation automatically in many modern tools

2. Core Notations Used Today

Three main families are still actively used:

Notation Popularity (2025) Readability Best For Symbols for cardinality
Crow’s Foot Highest Very high Most teams, tools (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Crow’s feet, bars, circles, dashes
Chen Medium Medium Academia, some conceptual modeling Numbers (1, N), diamonds heavy
IDEF1X Low Medium Some government / legacy systems Specific box-in-box notation

Crow’s Foot is the de-facto industrial standard in 2025–2026 → we will use it in this guide.

3. Basic Building Blocks (Crow’s Foot)

Concept Symbol Description Example
Strong Entity Rectangle Exists independently, has its own primary key Customer, Order, Product
Weak Entity Double rectangle Existence depends on owner entity; partial key + owner’s key = full key OrderLine (depends on Order)
Attribute Oval (connected to entity) Property of an entity name, price, email
Primary Key Underlined attribute Uniquely identifies entity instance customer_id, isbn
Multivalued Attr Double oval Can have multiple values (usually becomes separate table) phone_numbers, tags
Derived Attr Dashed oval Can be calculated from other attributes age (from birth_date)
Composite Attr Oval containing other ovals Attribute made of several sub-attributes full_address → street, city, zip

4. Relationships & Cardinality (The Heart of ERD)

Relationship = diamond (sometimes just a line in modern minimalist style)

Cardinality answers two questions for each side of the relationship:

  • Minimum number of related instances? (0 or 1)
  • Maximum number of related instances? (1 or many = N)
Symbol (Crow’s Foot) Minimum Maximum Meaning (from this side) Common name Example sentence
Circle (○) 0 — Optional Zero A customer may have placed zero orders
Short bar ( ) 1 — Mandatory One (exactly)
Crow’s foot (> ) 0 N Zero or many Optional many A customer can place many orders
Bar + crow’s foot (> ) 1 N One or many Mandatory many
Double bar ( ) 1 1 Exactly one

Common patterns (written left → right):

  • 1:1 || — || Person ↔ Passport (current)
  • 1:0..1 || — ○| Department ↔ Manager (some depts have no manager)
  • 1:N || — >| Author → Book
  • 1:0..N || — ○> Customer → Order
  • M:N >| — >| Student ↔ Course (many-to-many)

5. Participation Constraints

  • Total participation = double line from entity to relationship (every instance must participate)
  • Partial participation = single line (some instances may not participate)

Examples:

  • Every Order must have at least one OrderLine → total participation (double line) + 1..N
  • Not every Customer has placed an Order → partial + 0..N

6. Weak Entities & Identifying Relationships

Weak entity:

  • Cannot exist without its owner (strong entity)
  • Its primary key = owner’s PK + partial key (discriminator)

Symbol:

  • Double rectangle
  • Identifying relationship = double diamond or bold line
  • Usually 1:N identifying relationship (owner → many weak entities)

Classic example:

Order contains OrderLine
(double rect + bold line)
PK: order_id PK: (order_id, line_number)

7. Step-by-Step ERD Modeling Process (Practical 2025–2026 Workflow)

  1. Understand the domain deeply Talk to stakeholders → collect nouns & verbs

  2. List candidate entities (nouns) → Filter real-world objects that need to be stored independently

  3. List attributes for each entity → Mark primary keys (underlined) → Identify candidate keys / natural keys → Spot multivalued, composite, derived attributes

  4. Find relationships (verbs) → Ask: “Which entities are directly associated?” → Avoid transitive relationships (they usually hide missing entities)

  5. Determine cardinality & participation for each direction → Write 4–6 sentences using the template: “Each A can/must be associated with zero/one/many B.” “Each B can/must be associated with zero/one/many A.”

  6. Handle M:N relationships Almost always resolve them into junction table (weak or strong entity) Add attributes if the relationship itself has properties (e.g. enrollment_date, grade)

  7. Identify weak entities Ask: “Can this entity exist without the other?”

  8. Add supertype/subtype (if needed — inheritance) Use circle with d (disjoint) / o (overlapping)

  9. Review for common smells

    • Fan trap / chasm trap
    • Too many M:N without attributes → missing entity?
    • Redundant relationships
    • Missing mandatory participation
    • Entities with only foreign keys → probably weak entity

  10. Validate with stakeholders using concrete examples

8. Modern Best Practices & Tips (2025–2026)

  • Prefer minimalist style (no diamonds — just labeled lines)
  • Use verb phrases on relationship lines (places, contains, taught_by)
  • Color-code domains / bounded contexts in large models
  • Keep logical ERD separate from physical (data types, indexes come later)
  • Version control the .drawio / .dbml / .erd file
  • Use tools that can generate SQL / Prisma / TypeORM schema (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugins)
  • For very large systems → modular ERDs per bounded context

Quick Reference – Most Common Patterns

  • Customer 1 —— 0..* Order
  • Order 1 —— 1..* OrderLine
  • Product * —— * Category → resolve to junction + attributes
  • Employee 1 —— 0..1 Department (manager)
  • Department 1 —— 0..* Employee (members)
  • Person 1 —— 0..1 Car (current_car)

Recommended AI ERD Tool

Visual Paradigm offers a comprehensive ecosystem for ERD visual modeling, combining desktop-grade engineering power with cloud-based agility, AI acceleration, and team collaboration features. This makes it suitable for individual modelers, agile teams, enterprise architects, and database professionals working on everything from quick prototypes to complex legacy system re-engineering.

The ecosystem primarily consists of two main platforms that complement each other:

  • Visual Paradigm Desktop (downloadable application for Windows, macOS, Linux) — focused on deep, professional database engineering.
  • Visual Paradigm Online (browser-based, no installation required) — optimized for fast, collaborative, AI-assisted diagramming.

Both support core ERD notations (including Crow’s Foot and Chen), conceptual/logical/physical levels, and full traceability between model layers.

Key Ways the Ecosystem Helps in the ERD Visual Modeling Process

  1. Intuitive & Fast Diagram Creation
    • Drag-and-drop interface with resource-centric modeling (no constant toolbar switching).
    • Automatic foreign key column generation when creating relationships.
    • Support for all standard ERD elements: strong/weak entities, identifying/non-identifying relationships, multivalued/derived/composite attributes, stored procedures, triggers, views, unique constraints, etc.
    • Sub-diagrams help break large enterprise schemas into logical views.
  2. Full Lifecycle Support: Conceptual → Logical → Physical
    • One-click derivation: generate logical ERD from conceptual, physical from logical (with automatic traceability and navigation via Model Transitor).
    • Maintain consistency across abstraction levels — changes in one level can propagate intelligently.
  3. AI-Powered Acceleration (especially strong in VP Online)
    • DB Modeler AI and AI Diagram Generator — describe your data requirements in plain English (e.g., “We have customers who place orders containing products from multiple categories”), and the AI instantly generates a normalized, professional ERD complete with entities, relationships, and keys.
    • Supports Chen notation for ERD in the AI generator.
    • Ideal for rapid prototyping or when starting from vague business requirements.
  4. Database Engineering & Synchronization
    • Forward engineering — generate complete, error-free DDL scripts (or directly create/update databases) for major DBMS: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Reverse engineering — import existing databases and instantly reconstruct visual ERDs (extremely helpful for legacy systems or documentation recovery).
    • Patch / diff tool — compare model vs. live database, generate delta scripts to apply changes safely without data loss.
    • Enter sample data directly in ERD entities → export to database for quick seeding.
  5. Team Collaboration & Versioning
    • Real-time concurrent editing (multiple users on the same ERD simultaneously).
    • Built-in conflict detection and smart resolution.
    • Full revision history, commit/update, revert changes.
    • Commenting directly on diagram elements for feedback.
    • Publish & share — generate web links, embed diagrams, export to PDF/image/HTML for stakeholders who don’t have licenses.
    • Centralized cloud repository (VPository) keeps everyone aligned across dev/test/prod environments.
  6. Integration Across the Broader Modeling Ecosystem
    • Link ERD entities to other diagrams: reference a data entity in DFDs, UML class diagrams, wireframes, BPMN processes, etc.
    • Generate ORM code (Hibernate, etc.) from ERD → bridge visual model to application layer.
    • Visual Diff — compare different versions or model vs. database schema.
    • Export professional data dictionary / specifications for documentation & handover.

Quick Comparison: When to Use Which Part of the Ecosystem

Need / Scenario Recommended Platform Key Strengths in ERD Context
Deep reverse engineering, patching prod DB, ORM generation Desktop Full engineering suite, offline work, advanced synchronization
Quick sketches, AI-assisted design from text, zero setup Online AI generation, browser access, lightweight
Real-time team modeling sessions Online (or Desktop + Teamwork Server) Simultaneous editing, commenting, conflict resolution
Enterprise-scale schemas with sub-models Desktop Better performance for very large models
Stakeholder reviews & sharing Both (publish feature) Web links, embeds, PDF exports
Free / non-commercial use Community Edition (Desktop) or Free VP Online account Full ERD editing, limited advanced engineering

In summary, Visual Paradigm’s ecosystem removes friction at every stage of ERD modeling — from initial brainstorming (AI + quick drag-drop), through collaborative refinement and validation, to final implementation and maintenance (round-trip engineering). It is particularly strong when your workflow involves both visual communication and actual database delivery.

ERD Articles
