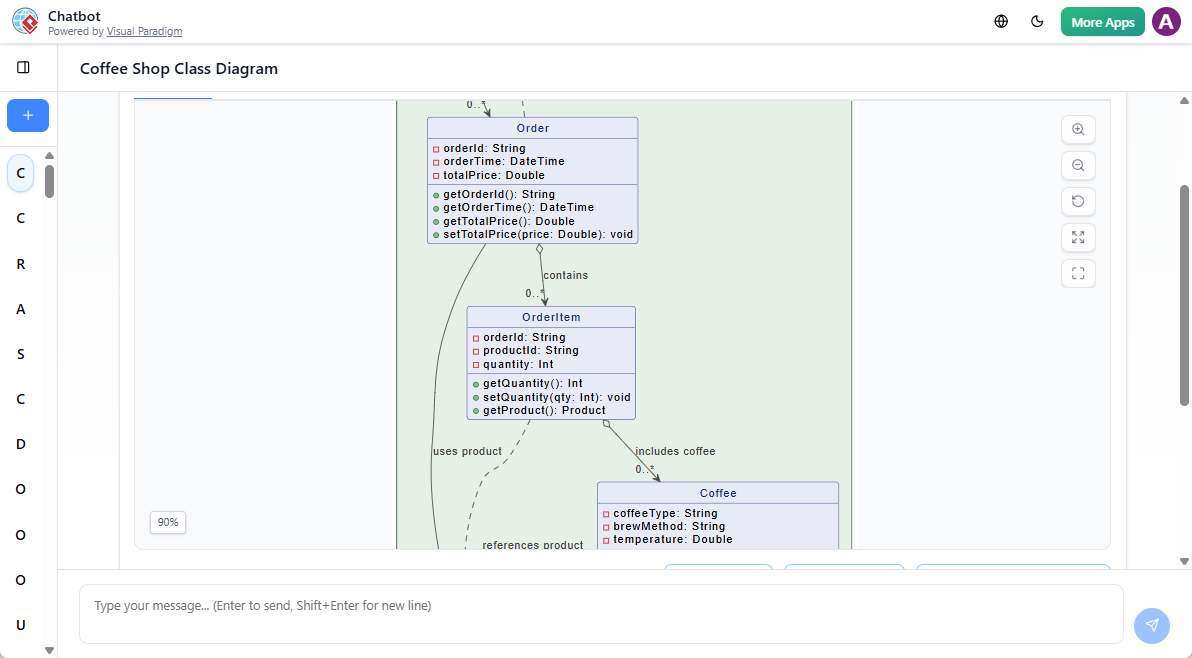

Cara Belajar UML dengan AI Chatbot Visual Paradigm: Panduan Praktis

Belajar UML (Bahasa Pemodelan Terpadu)dapat terasa membingungkan pada awalnya—terutama ketika Anda mencoba memahami hubungan kelas, alur urutan, atau transisi status tanpa titik awal yang jelas. Namun dengan alat yang tepat, prosesnya menjadi intuitif, interaktif, bahkan menyenangkan. Salah satu alat yang sedang mendapat perhatian di kalangan pengembang, mahasiswa, dan desainer perangkat lunak adalah AI Chatbot Visual Paradigm’s AI Chatbot, asisten percakapan yang mengubah bahasa alami menjadi diagram UML profesional.

Baik Anda pemula yang mencoba memahami cara memodelkan sistem sederhana atau pengembang yang menyempurnakan arsitektur, panduan ini membimbing Anda menggunakan AI Chatbot secara efektif untuk mempelajari dan menerapkan konsep UML secara bertahap.

🧠 Mengapa menggunakan AI untuk mempelajari UML?

Pembelajaran UML tradisional sering melibatkan mempelajari sintaks, aturan notasi, dan contoh dari buku teks—kadang tanpa umpan balik langsung. AI Chatbot Visual Paradigm mengubah hal itu dengan menawarkan pengalaman pemodelan pengalaman pemodelan langsung dan real-time. Alih-alih menghafal simbol, Anda menjelaskan sistem Anda dalam bahasa Inggris sederhana, dan AI langsung menghasilkan representasi visual.

Pendekatan ini mendukung pembelajaran aktif, di mana Anda bereksperimen, mengamati, dan menyesuaikan—persis seperti dalam desain dunia nyata. Ini sangat membantu bagi pembelajar visual yang mendapat manfaat dari melihat hubungan antar komponen.

✅ Kiat pro: Gunakan alat ini bukan hanya untuk menghasilkan diagram, tetapi juga untuk menguji pemahaman Anda. Mintalah AI untuk memodelkan sistem yang sudah Anda pikirkan, lalu bandingkan hasilnya dengan model mental Anda.

🔧 Fitur Utama yang Mendukung Pembelajaran

📌 Pembuatan Diagram Instan

AI dapat menghasilkan beberapa jenis diagram UML dari satu permintaan:

  • Diagram Kelas
  • Diagram Kasus Penggunaan
  • Diagram Urutan
  • Diagram Mesin Status
  • Diagram Paket

Sebagai contoh, mengetik “Model sistem universitas dengan mahasiswa, mata kuliah, dan instruktur”menghasilkan Diagram Kelas dengan kelas, atribut, dan hubungan yang relevan—lengkap dengan notasi yang tepat.

💬 Penyempurnaan Secara Percakapan

Anda tidak perlu membuatnya sempurna pada percobaan pertama. Chatbot mendukung penyuntingan iteratif:

  • “Tambahkan kelas ‘Grade’ yang terhubung ke Siswa dan Mata Kuliah.”
  • “Ubah nama kelas ‘Employee’ menjadi ‘Faculty’.”
  • “Buat hubungan ‘enroll’ menjadi opsional.”

Setiap perintah memperbarui diagram secara real time, membantu Anda memahami bagaimana perubahan memengaruhi model.

📊 Umpan Balik Desain & Praktik Terbaik

Setelah menghasilkan diagram, gunakan Laporan Analisis atau Daftar Periksa Validasi untuk mendapatkan wawasan seperti:

  • Asosiasi atau kelipatan yang hilang
  • Nama kelas yang berlebihan atau tidak jelas
  • Perbaikan yang disarankan berdasarkan standar UML

Siklus umpan balik ini memperkuat kebiasaan pemodelan yang baik dan membantu Anda menghindari jebakan umum.

🔄 Integrasi yang Mulus

Setelah puas, Anda dapat:

  • Impor diagram ke Visual Paradigm Desktop atau Online untuk penyuntingan lebih mendalam
  • Ekspor sebagai SVG, PNG, atau PDF untuk dokumentasi atau presentasi
  • Gunakan model sebagai dasar pembuatan kode (misalnya, Java, C#, Python)

Alur kerja ini menghubungkan pembelajaran dengan penerapan praktis.

🛠️ Langkah demi Langkah: Cara Menggunakan Chatbot AI

1. Jalankan Chatbot

Anda dapat mengaksesnya melalui:

  • Web: Kunjungi chat.visual-paradigm.com langsung di browser Anda.
  • Aplikasi Desktop: Buka Visual Paradigm, buka Alat > Aplikasi > UML Dukungan AI, dan mulai membuat model.

Tidak perlu instalasi atau pengaturan—cukup mulai mengetik.

2. Tulis Permintaan yang Jelas

Bersifat spesifik tentang sistem Anda. Semakin banyak detail yang Anda berikan, semakin baik hasilnya.

Contoh Permintaan:

  • “Buat Diagram Kelas untuk sistem manajemen perpustakaan dengan kelas Buku, Anggota, dan Pinjaman.”
  • “Hasilkan Diagram Urutan yang menunjukkan bagaimana pengguna masuk ke aplikasi perbankan online.”
  • “Buat Diagram Kasus Penggunaan untuk proses checkout e-commerce, termasuk kelas Pelanggan, Pembayaran, dan Pesanan.”

💡 Petunjuk: Sertakan entitas utama, hubungan mereka, dan batasan apa pun (misalnya, “anggota dapat meminjam hingga 5 buku”).

3. Perbaiki dengan Perintah Bahasa Alami

Setelah diagram muncul, berinteraksi dengannya seperti kolaborator:

  • “Tambahkan operasi ‘Kembalikan’ ke kelas Pinjaman.”
  • “Ubah kelipatan antara Buku dan Pinjaman menjadi 1…“
  • “Tampilkan ketergantungan dari Pembayaran ke SecurityCheck.”

Setiap interaksi mengajarkan Anda bagaimana notasi UML mencerminkan logika dunia nyata.

4. Tinjau & Validasi

Klik “Laporan Analisis” untuk melihat:

  • Ketepatan struktural
  • Konsistensi penamaan
  • Masalah desain potensial

Gunakan wawasan ini untuk memperdalam pemahaman Anda tentang prinsip-prinsip UML.

5. Ekspor atau Lanjutkan

  • Ekspor sebagai gambar atau PDF untuk catatan atau laporan.
  • Impor ke dalam lingkungan IDE lengkap Anda untuk melanjutkan bekerja atau menghasilkan kode.

Ini membuat chatbot sangat ideal untuk pembelajaran dan pekerjaan proyek.

🎯 Contoh Praktik: Bangun Sistem E-Commerce Sederhana

Mari kita bahas contoh nyata untuk menunjukkan proses pembelajaran.

Prompt:

“Buat Diagram Kelas untuk situs web e-commerce dengan kelas Produk, Pelanggan, Pesanan, dan Pembayaran. Seorang Pelanggan dapat melakukan beberapa Pesanan, dan setiap Pesanan berisi beberapa Produk. Pembayaran terhubung dengan Pesanan.”

Hasil:

AI menghasilkan diagram dengan:

  • Pelanggan (1) — (0…*) Pesanan
  • Pesanan (1) — (1…*) Produk
  • Pesanan (1) — (1) Pembayaran

Sempurnakan:

“Tambahkan atribut ‘diskon’ ke kelas Pesanan, dengan nilai default 0,0.”

Sekarang Anda telah menambahkan sebuah properti dan melihat bagaimana atribut direpresentasikan dalam UML.

Validasi:

Jalankan Daftar Periksa Validasi. AI mungkin menyarankan:

  • “Pertimbangkan menambahkan bidang ‘status’ ke Pesanan untuk melacak pemenuhan.”
  • “Pastikan kelipatan pada Produk benar—haruskah menjadi 0…*?”

Saran-saran ini memperkuat praktik terbaik dan membantu Anda berpikir secara kritis tentang desain.

📚 Belajar UML dengan Cara yang Cerdas

Menggunakan Chatbot AI bukan tentang menghindari pembelajaran—tetapi tentang mempercepatnya. Dengan fokus pada:

  • Mendeskripsikan sistem dalam bahasa alami
  • Mengamati bagaimana model berkembang
  • Menerima umpan balik langsung

Anda mengembangkan pemahaman yang lebih dalam dan lebih intuitif terhadap UML dibanding hanya dengan tutorial statis.

Ini sangat ideal untuk:

  • Siswa yang belajar desain perangkat lunak
  • Pemrogram pemula yang berlatih pemodelan sistem
  • Tim yang memodelkan ide sebelum pemrograman
  • Pendidik yang menunjukkan konsep dalam kelas

✅ Tips Akhir untuk Sukses

  • Mulai sederhana: Model sistem sehari-hari (misalnya, kedai kopi, aplikasi daftar tugas).
  • Eksperimen: Coba sistem yang sama dengan batasan berbeda.
  • Bandingkan: Hasilkan diagram yang sama dengan berbagai cara dan lihat bagaimana AI memahami kata-kata Anda.
  • Gunakan fitur ekspor untuk menyimpan catatan perjalanan pembelajaran Anda.

Chatbot AI bukan pengganti pemahaman UML—tetapi merupakan kru penerbang yang membantu Anda berpikir seperti seorang desainer.

📌 Siap untuk Mencoba?

Buka ke chat.visual-paradigm.com dan ketikkan prompt pertama Anda. Baik Anda memodelkan pelacak kebugaran, sistem rumah sakit, atau aliran media sosial, AI akan membantu Anda memvisualisasikannya dalam UML—cepat, jelas, dan benar.

Mulai kecil. Belajar dengan melakukan. Dan saksikan keterampilan pemodelan Anda berkembang—satu percakapan demi satu percakapan.

📝 Catatan: Chatbot AI Visual Paradigm merupakan bagian dari ekosistem yang lebih luas yang mendukung pemodelan UML, generasi kode, dan kolaborasi. Dirancang agar dapat berkembang sesuai kebutuhan Anda—dari pembelajaran hingga pengembangan profesional.

Studi Kasus Diagram Urutan yang Dibuat oleh AI: Mengoptimalkan Alur Pemrosesan Pembayaran di Halaman Checkout

Bayangkan sebuah penjual online yang mengkhususkan diri pada elektronik, yang mengalami kesulitan dengan waktu habis yang sering terjadi dan transaksi yang gagal selama periode belanja puncak. Masalah ini tidak hanya menyebabkan pelanggan kesal, tetapi juga mengakibatkan kerugian pendapatan yang signifikan. Metode tradisional untuk memvisualisasikan alur pemrosesan pembayaran sangat memakan waktu dan rumit. Dengan fitur Generasi Diagram AI dari Visual Paradigm, perusahaan ini mengubah pendekatannya. Proses yang sebelumnya memakan waktu jam bahkan hari kini berkurang menjadi hitungan detik. Dalam artikel ini, Anda akan belajar bagaimana AI Visual Paradigm tidak hanya menyederhanakan pembuatan diagram, tetapi juga secara signifikan meningkatkan efisiensi alur pemrosesan pembayaran mereka. Hasilnya? Kepuasan pelanggan yang meningkat dan peningkatan penjualan.

Apa itu Diagram Urutan?

Sebuah Diagram Urutanadalah jenis diagram interaksi yang menggambarkan bagaimana proses beroperasi satu sama lain dan dalam urutan apa. Diagram ini menunjukkan urutan pesan yang ditukar antar objek yang diperlukan untuk menjalankan fungsi dalam suatu sistem seiring waktu. Diagram Urutan umum digunakan dalam pengembangan perangkat lunak dan teknik sistem, khususnya dalam pemodelan fungsi-fungsi tertentu. Mereka membantu pengembang memvisualisasikan alur kontrol dan data dalam aplikasi, menjadikannya penting untuk memahami proses-proses yang kompleks.

Beberapa kasus penggunaan umum untuk Diagram Urutan meliputi:

  • Memodelkan interaksi pengguna dengan sistem selama berbagai skenario fungsional.
  • Memvisualisasikan alur kerja proses seperti pemrosesan pembayaran, manajemen pesanan, dan otentikasi pengguna.

Sebagai contoh, dalam sistem pemrosesan pembayaran, Diagram Urutan dapat dengan jelas menggambarkan setiap langkah dari pemilihan pelanggan hingga konfirmasi pembayaran, menyoroti interaksi antara berbagai komponen sistem seperti antarmuka pengguna, gateway pembayaran, dan basis data.

Proyek Mengoptimalkan Alur Pemrosesan Pembayaran di Halaman Checkout Secara Singkat

Di dunia ritel online, proses checkout yang tepat waktu dan efisien sangat penting. Bagi penjual elektronik, waktu habis yang sering terjadi dan kegagalan pembayaran selama musim belanja puncak mendorong kebutuhan akan perbaikan. Perusahaan menyadari bahwa alur pemrosesan pembayaran yang ada dirancang dengan buruk, menyebabkan ketidakpuasan pelanggan dan kehilangan peluang penjualan. Mereka membutuhkan Diagram Urutan untuk memvisualisasikan dan mengoptimalkan proses penting ini, tetapi pembuatan diagram secara manual sangat merepotkan dan sering menunda perbaikan penting.

Tantangan utama meliputi:

  • Waktu habis sistem yang sering terjadi selama jam sibuk, menyebabkan kegagalan transaksi.
  • Kurangnya visualisasi yang jelas dari alur pembayaran membuat sulit mengidentifikasi hambatan.
  • Sifat yang memakan waktu dari desain diagram manual menghambat respons cepat terhadap masalah.
  • Kesulitan dalam menyelaraskan anggota tim dan pemangku kepentingan terhadap alur yang ada untuk komunikasi yang efektif.

Mengapa membuat Diagram Urutan dengan AI?

  • Segera membuat diagram yang secara akurat merepresentasikan proses-proses kompleks.
  • Hemat waktu dengan membuat diagram dasar secara cepat yang dapat disempurnakan kemudian.
  • Memudahkan pemahaman dan keselarasan antara anggota tim dan pemangku kepentingan.
  • Mendukung budaya prototipe cepat, memungkinkan iterasi cepat proses bisnis.

Pembuatan Diagram Urutan dengan AI memberikan nilai besar pada tahap awal pengembangan ide, prototipe cepat, dan workshop penyelarasan pemangku kepentingan. Dengan Visual Paradigm, tim dapat dengan cepat mengeksplorasi alternatif, menciptakan titik awal yang kuat untuk penyempurnaan, serta tetap fokus pada proyek-proyek yang sensitif terhadap biaya tanpa mengorbankan kualitas. Gabungan antara pembuatan AI instan dan platform pemodelan profesional penuh menciptakan alur kerja yang mulus, meningkatkan efisiensi proyek secara keseluruhan.

Cara Membuat Diagram Urutan dalam Detik dengan Visual Paradigm Desktop

  1. Jalankan Visual Paradigm Desktop Edisi Profesional atau Enterprise.
  2. Pergi ke menu Alat → Generasi Diagram AI.
  3. Di jendela Generasi Diagram AI, pilih Diagram Urutan di kotak tarik Diagram Tipe.
  4. Di bidang Topik tulis deskripsi yang jelas dalam bahasa Inggris sederhana.
    Contoh petunjuk yang direkomendasikan untuk kasus ini:
    “Optimalkan alur pemrosesan pembayaran saat checkout untuk mengurangi waktu habis transaksi dan meningkatkan kepuasan pelanggan.”

  5. Klik OK.

AI menghasilkan diagram yang bersih dan dapat diedit dalam hitungan detik.

Mereview dan Memperbaiki Diagram yang Dibuat AI Anda

AI memberikan titik awal yang sangat baik — penyempurnaan adalah tempat alat pemodelan profesional bersinar.

Perbaikan Visual & Struktural Cepat

Untuk meningkatkan Diagram Urutan yang dihasilkan AI, pertimbangkan tips sederhana namun efektif seperti memindahkan bentuk untuk kejelasan, menggunakan fitur tata letak otomatis untuk menyederhanakan alur visual, mengganti tema warna agar sesuai dengan merek Anda, menambahkan catatan atau komentar untuk konteks, dan meluruskan garis untuk memperbaiki tampilan. Penyesuaian ini memastikan bahwa diagram akhir tidak hanya fungsional tetapi juga menarik secara estetika.

Memanfaatkan Kekuatan Pemodelan Penuh untuk Diagram Urutan Ini

Diagram Urutan yang dihasilkan dapat berkembang menjadi alat pemodelan komprehensif, menjadikannya inti dari peningkatan proses yang berkelanjutan. Sebagai contoh, setelah menyempurnakan diagram awal, tim dapat:

  • Membuat sub-diagram bersarang untuk merepresentasikan langkah pembayaran yang lebih rinci atau protokol penanganan kesalahan.
  • Menghubungkan diagram dengan matriks pelacakan kebutuhan, memastikan semua persyaratan pemrosesan pembayaran dilacak selama pengembangan.
  • Menghasilkan kode kerangka kerja untuk pengembang dari diagram, memungkinkan integrasi yang mulus dengan komponen perangkat lunak yang ada.
  • Melakukan simulasi untuk memvisualisasikan bagaimana perubahan dapat memengaruhi interaksi pelanggan selama periode lalu lintas tinggi.

Dengan mengintegrasikan elemen-elemen ini, Diagram Urutan berubah dari visual statis menjadi sumber daya dinamis, mendorong kolaborasi dan pemahaman bersama di antara tim sambil mendorong peningkatan berkelanjutan dalam alur kerja pemrosesan pembayaran.

Hasil & Poin Utama

  • Optimasi ini menghasilkan penurunan **30% dalam kegagalan transaksi**, secara signifikan meningkatkan kepuasan pelanggan.
  • Waktu yang dihabiskan untuk merancang dan merevisi diagram berkurang lebih dari **80%**, memungkinkan tim fokus pada peningkatan strategis.
  • Komunikasi yang lebih jelas mengenai proses pembayaran meningkatkan kolaborasi dan keselarasan tim.

Transformasi dari proses manual yang usang menjadi generasi berbasis AI tidak hanya menangani tantangan segera, tetapi juga membangun fondasi untuk peningkatan berkelanjutan. Pelajaran lebih luas di sini adalah nilai dari mengintegrasikan alat canggih seperti Visual Paradigm AI untuk mengoptimalkan alur kerja, menjadi dasar keberhasilan bisnis digital di pasar yang kompetitif.

Kesimpulan

Kecepatan dan kedalaman profesional yang ditawarkan oleh Visual ParadigmFitur Generasi Diagram AI-nya adalah perubahan besar bagi bisnis yang membutuhkan solusi pemodelan yang efisien. Unduh Visual Paradigm Desktop hari ini dan buat diagram AI pertama Anda dalam waktu kurang dari 60 detik!

Panduan Lengkap tentang Bahasa Pemodelan Terpadu (UML)

Pengantar UML

Bahasa Pemodelan Terpadu (UML) adalah bahasa pemodelan yang distandarisasi yang terdiri dari serangkaian diagram terintegrasi yang dirancang untuk membantu Anda memvisualisasikan desain suatu sistem. UML banyak digunakan dalam rekayasa perangkat lunak untuk menentukan, memvisualisasikan, membangun, dan mendokumentasikan artefak sistem perangkat lunak. Ini menyediakan cara standar untuk memvisualisasikan gambaran arsitektur suatu sistem, termasuk elemen-elemen seperti aktor, proses, aktivitas, pengelompokan logis, anotasi, dan sebagainya.

Free UML Tool

Konsep Kunci

1. Model

Model dalam UML adalah representasi sederhana dari suatu sistem atau bagian dari sistem. Ini membantu dalam memahami dan berkomunikasi desain serta struktur sistem.

2. Diagram

Diagram UML adalah representasi grafis dari arsitektur suatu sistem. Mereka dikategorikan menjadi dua jenis utama: diagram struktural dan diagram perilaku.

3. Elemen

Elemen UML adalah blok bangunan dasar yang digunakan untuk membuat model. Mereka mencakup kelas, objek, antarmuka, komponen, node, kasus penggunaan, aktor, dan sebagainya.

4. Hubungan

Hubungan dalam UML mendefinisikan bagaimana elemen saling terhubung. Hubungan umum meliputi asosiasi, generalisasi, ketergantungan, dan realisasi.

5. Notasi

UML menggunakan serangkaian notasi standar untuk merepresentasikan elemen dan hubungan yang berbeda. Notasi-notasi ini membantu dalam membuat diagram yang konsisten dan mudah dipahami.

Jenis Diagram

UML terdiri dari 14 jenis diagram, yang dibagi menjadi dua kategori utama: diagram struktural dan diagram perilaku.

Overview of the 14 UML Diagram Types

Diagram Struktural

  1. Diagram Kelas

    • Mewakili struktur statis suatu sistem dengan menunjukkan kelas-kelas sistem, atribut, metode, dan hubungan antar kelas.
    • Contoh: Diagram kelas untuk sistem manajemen perpustakaan yang menunjukkan kelas-kelas sepertiBuku, Anggota, danPinjaman.

  2. Diagram Objek

    • Menunjukkan gambaran kondisi rinci suatu sistem pada titik waktu tertentu.
    • Contoh: Diagram objek yang mewakili contoh dari Buku dan Anggota kelas dalam sistem perpustakaan.

  3. Diagram Komponen

    • Menggambarkan organisasi dan ketergantungan antara sekumpulan komponen.
    • Contoh: Diagram komponen untuk aplikasi web yang menunjukkan komponen seperti Antarmuka Pengguna, Logika Bisnis, dan Database.

  4. Diagram Penempatan

    • Menunjukkan penempatan fisik artefak pada node.
    • Contoh: Diagram penempatan untuk aplikasi web yang menunjukkan server, database, dan interaksi mereka.

  5. Diagram Paket

    • Mengelompokkan elemen-elemen model menjadi kelompok, memberikan cara untuk mengatur dan mengelola sistem yang kompleks.
    • Contoh: Diagram paket untuk proyek perangkat lunak yang menunjukkan paket seperti Antarmuka Pengguna, Layanan, dan Akses Data.

  6. Diagram Profil

    • Mengcustomisasi model UML dengan mekanisme ekstensi standar.
    • Contoh: Diagram profil yang memperluas UML untuk domain tertentu seperti kesehatan atau keuangan.

Diagram Perilaku

  1. Diagram Kasus Penggunaan

    • Mencatat kebutuhan fungsional suatu sistem dengan menunjukkan interaksi antara pengguna (aktor) dan sistem.
    • Contoh: Diagram kasus penggunaan untuk sistem belanja online yang menunjukkan kasus penggunaan sepertiTelusuri Produk, Tambah ke Keranjang, dan Checkout.

  2. Diagram Urutan

    • Menunjukkan bagaimana objek berinteraksi dalam skenario tertentu dari kasus penggunaan, dengan fokus pada urutan pesan yang ditukar.
    • Contoh: Diagram urutan untuk Checkout kasus penggunaan dalam sistem belanja online.

  3. Diagram Komunikasi

    • Menekankan hubungan struktural antara objek dan pesan yang mereka tukar.
    • Contoh: Diagram komunikasi untuk Checkout kasus penggunaan yang menunjukkan interaksi antara Pelanggan, Pesanan, dan Pembayaran objek.

  4. Diagram Mesin Status

    • Mewakili status suatu objek dan transisi antar status akibat peristiwa.
    • Contoh: Diagram mesin status untuk sebuah Pesanan objek dalam sistem belanja online.

  5. Diagram Aktivitas

    • Memodelkan alur kerja sistem dengan menunjukkan urutan aktivitas dan aliran kontrol.
    • Contoh: Diagram aktivitas untuk Pemrosesan Pesanan alur kerja dalam sistem belanja online.

  6. Diagram Gambaran Interaksi

    • Memberikan gambaran tingkat tinggi mengenai interaksi antara bagian-bagian berbeda dalam suatu sistem.
    • Contoh: Diagram gambaran interaksi untuk Pemrosesan Pesanan alur kerja yang menunjukkan interaksi antara Pelanggan, Pesanan, dan Pembayaran komponen.

  7. Diagram Waktu

    • Menunjukkan interaksi antar objek dalam satu sumbu yang mewakili waktu.
    • Contoh: Diagram waktu untuk Pemrosesan Pesanan alur kerja yang menunjukkan waktu interaksi antara Pelanggan, Pesanan, dan Pembayaran objek.

Bidang Aplikasi

UML banyak digunakan di berbagai bidang dan industri, termasuk:

UML Applications Areas - Visual Paradigm

  1. Rekayasa Perangkat Lunak

    • Desain dan arsitektur perangkat lunak
    • Analisis dan spesifikasi kebutuhan
    • Pemodelan dan dokumentasi sistem

  2. Pemodelan Proses Bisnis

    • Analisis dan optimasi alur kerja
    • Rekayasa ulang proses bisnis

  3. Rekayasa Sistem

    • Desain bersama perangkat keras dan perangkat lunak
    • Pengembangan sistem tertanam

  4. Arsitektur Perusahaan

    • Integrasi sistem secara menyeluruh di perusahaan
    • Strategi dan perencanaan TI

  5. Penelitian Akademik

    • Metode formal dan verifikasi
    • Pendidikan rekayasa perangkat lunak

Contoh

Contoh 1: Sistem Manajemen Perpustakaan

  • Diagram Kelas

    • Kelas: Buku, Anggota, Peminjaman
    • Hubungan: Anggota meminjam Buku, Pinjaman anggota Anggota dan Buku

  • Diagram Kasus Penggunaan

    • Aktor: Pustakawan, Anggota
    • Kasus Penggunaan: Meminjam Buku, Mengembalikan Buku, Mencari Katalog

  • Diagram Urutan

    • Skenario: Meminjam Buku
    • Objek: Anggota, Pustakawan, Buku, Pinjaman
    • Pesan: Anggota meminta meminjam Buku, Pustakawan memeriksa ketersediaan, Pinjaman dibuat

Contoh 2: Sistem Belanja Online

  • Diagram Kelas

    • Kelas: Pelanggan, Produk, Pesanan, Pembayaran
    • Hubungan: Pelanggan menempatkan Pesanan, Pesanan berisi Produk, Pembayaran memproses Pesanan

  • Diagram Kasus Penggunaan

    • Aktor: Pelanggan, Admin
    • Kasus Penggunaan: Telusuri Produk, Tambah ke Keranjang, Checkout, Kelola Persediaan

  • Diagram Aktivitas

    • Alur Kerja: Pemrosesan Pesanan
    • Aktivitas: Pelanggan melakukan pesanan, Pesanan divalidasi, Pembayaran diproses, Pesanan dikirim

Kesimpulan

UML adalah bahasa pemodelan yang kuat dan serbaguna yang membantu dalam memvisualisasikan, menentukan, membangun, dan mendokumentasikan artefak sistem perangkat lunak. Berbagai jenis diagram dan notasi standar yang tersedia membuatnya menjadi alat penting bagi insinyur perangkat lunak, analis bisnis, dan arsitek sistem. Dengan memahami konsep utama, jenis diagram, dan bidang aplikasi UML, Anda dapat menggunakan alat ini secara efektif untuk merancang dan berkomunikasi mengenai sistem yang kompleks.

Visual Paradigm sangat direkomendasikan sebagai alat UML terbaik untuk tim pengembangan perangkat lunak IT karena kelengkapan fitur dan integrasi yang mulus dengan metodologi agile. Berikut beberapa alasan utama mengapa Visual Paradigm menonjol:

  1. Dukungan Pemodelan yang Komprehensif: Visual Paradigm mendukung berbagai standar pemodelan, termasuk UML, SysML, BPMN, ERD, DFD, dan ArchiMate. Hal ini menjadikannya alat yang serbaguna untuk berbagai jenis proyek pengembangan perangkat lunak123.

  2. Integrasi Agile: Visual Paradigm dirancang untuk membantu proses pengembangan perangkat lunak agile. Alat ini mengintegrasikan pemodelan UML dengan praktik agile seperti Scrum dan Kanban, memungkinkan tim membuat diagram UML sesuai kebutuhan untuk mendukung komunikasi dan dokumentasi tanpa mengorbankan agilitas45.

  3. Fitur Kolaboratif: Alat ini mendukung kolaborasi tim secara real-time dan asinkron, memungkinkan beberapa anggota tim bekerja pada proyek yang sama secara bersamaan. Fitur ini sangat penting bagi tim agile yang membutuhkan komunikasi dan kolaborasi yang terus-menerus15.

  4. Kemampuan Rekayasa Kode: Visual Paradigm menawarkan kemampuan generasi kode dan rekayasa balik, yang dapat secara signifikan mempercepat proses pengembangan. Alat ini mendukung berbagai teknologi seperti ORM dan REST, sehingga memudahkan transisi dari desain ke implementasi16.

  5. Antarmuka yang Mudah Digunakan: Alat ini menyediakan antarmuka yang intuitif dan mudah digunakan, yang membantu dalam membuat dan mengelola diagram kompleks secara efisien. Alat ini juga mencakup fitur seperti wireframing, storyboarding, dan prototyping, yang sangat penting untuk desain UX15.

  6. Integrasi dengan IDE: Visual Paradigm terintegrasi secara mulus dengan Integrated Development Environments (IDE) terkemuka, memastikan transisi yang lancar dari analisis ke desain dan implementasi. Integrasi ini mengurangi usaha di seluruh tahap siklus pengembangan perangkat lunak7.

  7. Pelaporan dan Dokumentasi: Alat ini memungkinkan pembuatan laporan profesional dalam berbagai format seperti PDF, Word, dan HTML. Fitur ini bermanfaat untuk dokumentasi dan komunikasi dengan pemangku kepentingan8.

  8. Pengakuan Industri: Visual Paradigm dipercaya oleh jutaan pengguna, termasuk unit pemerintah, perusahaan besar, dan lembaga pendidikan. Produk ini telah memenangkan penghargaan IT utama, yang semakin memvalidasi keandalan dan efektivitasnya di industri5.

Kesimpulannya, berbagai fitur canggih, integrasi agil, kemampuan kolaborasi, serta pengakuan industri dari Visual Paradigm menjadikannya pilihan ideal bagi tim pengembangan perangkat lunak TI yang ingin meningkatkan proses pemodelan UML dan pengembangan perangkat lunak mereka.

Tutorial: UML vs BPMN – Konsep Kunci dan Contoh

Pendahuluan

Bahasa Pemodelan Terpadu (UML) dan Notasi Model Proses Bisnis (BPMN) adalah dua bahasa pemodelan yang populer yang digunakan dalam pengembangan perangkat lunak dan manajemen proses bisnis. Meskipun keduanya berfungsi untuk memvisualisasikan dan mendokumentasikan proses, mereka menjangkau aspek yang berbeda dari desain sistem dan memiliki tujuan yang berbeda. Tutorial ini akan membandingkan UML dan BPMN, menyoroti konsep kunci, perbedaannya, serta memberikan contoh untuk menggambarkan kasus penggunaannya.

Free Online UML Tool - Visual Paradigm

Konsep Kunci

Bahasa Pemodelan Terpadu (UML)

UML adalah bahasa pemodelan yang distandarisasi yang terutama digunakan dalam rekayasa perangkat lunak untuk menentukan, memvisualisasikan, membangun, dan mendokumentasikan artefak sistem perangkat lunak. Ini menyediakan serangkaian diagram untuk merepresentasikan struktur dan perilaku suatu sistem.

Diagram Kunci dalam UML

  1. Diagram Kelas

    • Mewakili struktur statis suatu sistem dengan menunjukkan kelas-kelas sistem, atribut, metode, dan hubungan antar kelas.
    • Contoh: Diagram kelas untuk sistem manajemen perpustakaan yang menunjukkan kelas-kelas sepertiBuku, Anggota, danPinjaman.

  2. Diagram Urutan

    • Menunjukkan bagaimana objek berinteraksi dalam suatu skenario tertentu dari use case, dengan fokus pada urutan pesan yang ditukar.
    • Contoh: Diagram urutan untukCheckout use case dalam sistem belanja online.

  3. Diagram Use Case

    • Mencatat kebutuhan fungsional suatu sistem dengan menunjukkan interaksi antara pengguna (aktor) dan sistem.
    • Contoh: Diagram use case untuk sistem belanja online yang menunjukkan use case sepertiTelusuri Produk, Tambah ke Keranjang, danCheckout.

  4. Diagram Aktivitas

    • Memodelkan alur kerja suatu sistem dengan menunjukkan urutan aktivitas dan alur kontrol.
    • Contoh: Diagram aktivitas untuk Pemrosesan Pesanan alur kerja dalam sistem belanja online.

Model dan Notasi Proses Bisnis (BPMN)

BPMN adalah representasi grafis untuk menentukan proses bisnis dalam suatu alur kerja. Dirancang agar dapat dipahami oleh semua pemangku kepentingan bisnis, mulai dari analis bisnis hingga pengembang teknis.

How to Create BPMN Diagram? Visual Paradigm

Elemen Kunci dalam BPMN

  1. Kejadian

    • Mewakili sesuatu yang terjadi selama proses, seperti kejadian awal, kejadian akhir, atau kejadian antara.
    • Contoh: Kejadian awal yang dipicu oleh pelanggan melakukan pemesanan.

  2. Aktivitas

    • Mewakili pekerjaan yang dilakukan dalam suatu proses. Aktivitas dapat berupa tugas atau sub-proses.
    • Contoh: Tugas untuk Memproses Pembayaran dalam proses pemenuhan pesanan.

  3. Gerbang

    • Mengendalikan alur suatu proses, menentukan cabang, pemisahan, penyatuan, dan penggabungan jalur.
    • Contoh: Sebuah gerbang yang memutuskan apakah untuk Kirim Pesanan atau Batalkan Pesanan berdasarkan status pembayaran.

  4. Objek Alur

    • Mencakup kejadian, aktivitas, dan gerbang, yang dihubungkan oleh alur urutan untuk menentukan urutan eksekusi.
    • Contoh: Alur urutan dari Memproses Pembayaran ke Kirim Pesanan.

Perbandingan UML dan BPMN: Perbedaan Utama

  1. Tujuan

    • UML: Terutama digunakan untuk desain dan pengembangan perangkat lunak, dengan fokus pada struktur dan perilaku sistem perangkat lunak.
    • BPMN: Digunakan untuk manajemen proses bisnis, dengan fokus pada alur kerja dan interaksi dalam proses bisnis.

  2. Audien

    • UML: Ditujukan untuk pengembang perangkat lunak, arsitek, dan insinyur.
    • BPMN: Ditujukan untuk analis bisnis, pemilik proses, dan pemangku kepentingan yang terlibat dalam operasi bisnis.

  3. Lingkup

    • UML: Meliputi berbagai macam diagram untuk aspek-aspek berbeda dari sistem perangkat lunak, termasuk struktur, perilaku, dan interaksi.
    • BPMN: Fokus khusus pada proses bisnis, memberikan representasi rinci mengenai alur kerja dan interaksi.

  4. Kompleksitas

    • UML: Dapat menjadi kompleks karena beragamnya diagram dan notasi, memerlukan pemahaman yang mendalam tentang konsep rekayasa perangkat lunak.
    • BPMN: Umumnya lebih sederhana dan lebih intuitif, dirancang agar dapat dipahami oleh pemangku kepentingan non-teknis.

Contoh

Contoh 1: Sistem Belanja Online

Diagram Kasus Penggunaan UML

  • Aktor: Pelanggan, Admin
  • Kasus Penggunaan: Telusuri Produk, Tambah ke Keranjang, Checkout, Kelola Persediaan
  • Deskripsi: Menunjukkan interaksi antara pelanggan dan sistem belanja online, menyoroti fungsi utama.

Diagram Proses BPMN

  • Kejadian: Mulai (Pelanggan melakukan pesanan), Selesai (Pesanan dikirim)
  • Kegiatan: Proses Pembayaran, Siapkan Pesanan, Kirim Pesanan
  • Gerbang: Gerbang keputusan untuk memeriksa status pembayaran
  • Deskripsi: Menggambarkan alur kerja pemrosesan pesanan, dari pembayaran hingga pengiriman, dengan titik keputusan yang jelas.

Contoh 2: Sistem Manajemen Perpustakaan

Diagram Kelas UML

  • Kelas: Buku, Anggota, Peminjaman
  • Hubungan: Anggota meminjam Buku, Peminjaman menghubungkan Anggota dan Buku
  • Deskripsi: Menggambarkan struktur statis sistem manajemen perpustakaan, menunjukkan hubungan antara entitas utama.

Diagram Proses BPMN

  • Kejadian: Mulai (Anggota meminta buku), Akhir (Buku dikembalikan)
  • Aktivitas: Periksa Ketersediaan, Keluarkan Buku, Kirim Pengingat
  • Gerbang: Gerbang keputusan untuk memeriksa ketersediaan buku
  • Deskripsi: Menunjukkan alur kerja meminjam buku, dari permintaan hingga pengembalian, dengan titik keputusan untuk pemeriksaan ketersediaan.

Perbedaan Utama antara UML dan BPMN

Berikut adalah tabel perbandingan yang menyoroti perbedaan utama antara UML dan BPMN:

Fitur UML (Bahasa Pemodelan Terpadu) BPMN (Model dan Notasi Proses Bisnis)
Tujuan Terutama digunakan untuk desain dan pengembangan perangkat lunak, dengan fokus pada struktur dan perilaku sistem perangkat lunak. Digunakan untuk manajemen proses bisnis, dengan fokus pada alur kerja dan interaksi dalam proses bisnis.
Penonton Ditujukan untuk pengembang perangkat lunak, arsitek, dan insinyur. Ditujukan untuk analis bisnis, pemilik proses, dan pemangku kepentingan yang terlibat dalam operasi bisnis.
Cakupan Mencakup berbagai macam diagram untuk berbagai aspek sistem perangkat lunak, termasuk struktur, perilaku, dan interaksi. Berfokus khusus pada proses bisnis, memberikan representasi rinci mengenai alur kerja dan interaksi.
Kompleksitas Dapat menjadi kompleks karena beragamnya diagram dan notasi, yang membutuhkan pemahaman yang lebih mendalam tentang konsep rekayasa perangkat lunak. Umumnya lebih sederhana dan lebih intuitif, dirancang agar dapat dipahami oleh pemangku kepentingan non-teknis.
Diagram/Elemen Kunci – Diagram Kelas
– Diagram Urutan
– Diagram Kasus Penggunaan
– Diagram Aktivitas
– Diagram Mesin Keadaan
– Diagram Komponen		 – Kejadian (Mulai, Akhir, Menengah)
– Aktivitas (Tugas, Sub-proses)
– Gerbang (Keputusan, Paralel, Berbasis Kejadian)
– Objek Aliran (Aliran Urutan, Aliran Pesan)
Contoh Kasus Penggunaan – Desain arsitektur perangkat lunak
– Pemodelan perilaku sistem
– Analisis kebutuhan
– Desain berbasis objek		 – Pemetaan proses bisnis
– Otomasi alur kerja
– Peningkatan proses
– Keselarasan bisnis-IT
Integrasi Sering terintegrasi dengan alat pengembangan perangkat lunak dan IDE. Sering terintegrasi dengan paket manajemen proses bisnis dan alat arsitektur perusahaan.
Standarisasi Standarisasi oleh Object Management Group (OMG). Distanadarisasi oleh Kelompok Manajemen Objek (OMG).
Fleksibilitas Sangat fleksibel dengan berbagai diagram untuk memodelkan berbagai aspek sistem. Lebih difokuskan pada proses bisnis tetapi dapat diperluas dengan notasi tambahan untuk kebutuhan khusus.
Visualisasi Menyediakan tampilan komprehensif mengenai arsitektur dan perilaku sistem. Menyediakan tampilan yang jelas dan intuitif mengenai proses bisnis dan alur kerja.

Tabel ini merangkum perbedaan utama antara UML dan BPMN, membantu Anda memahami keunggulan dan kasus penggunaan masing-masing dalam pengembangan perangkat lunak dan manajemen proses bisnis.

Alat UML dan BPMN yang Direkomendasikan

Visual Paradigm sangat direkomendasikan untuk menggunakan UML dan BPMN karena fitur komprehensifnya dan integrasi yang mulus antara kedua bahasa pemodelan ini. Berikut beberapa alasan utama mengapa Visual Paradigm menonjol:

  1. Dukungan Pemodelan Komprehensif: Visual Paradigm mendukung berbagai standar pemodelan, termasuk UML, BPMN, ERD, DFD, dan lainnya. Ini menjadikannya alat yang serbaguna untuk berbagai jenis proyek pengembangan perangkat lunak dan manajemen proses bisnis910.

  2. Lingkungan Terpadu: Alat ini menyediakan suite all-in-one yang mengintegrasikan pemodelan UML dan BPMN dengan alat pengembangan agil, diagram manajemen proyek, dan kemampuan rekayasa kode. Integrasi ini membantu mengelola proyek secara mudah dan memastikan transisi yang mulus dari desain ke implementasi911.

  3. Kemudahan Penggunaan: Visual Paradigm menawarkan antarmuka yang intuitif dan mudah digunakan, sehingga dapat diakses oleh pengguna pemula maupun berpengalaman. Alat ini mencakup fitur seperti pool yang disesuaikan otomatis, koreksi konektor cerdas, dan sub-proses yang dapat diperluas, yang menyederhanakan proses pemodelan11.

  4. Rekayasa Kode: Alat ini menghubungkan kesenjangan antara model desain UML dan kode sumber dengan mendukung generasi kode dan rekayasa balik. Fitur ini bermanfaat bagi pengembang karena membantu menjaga konsistensi antara desain dan implementasi10.

  5. Fitur Kolaboratif: Visual Paradigm mendukung kolaborasi tim secara real-time dan asinkron, memungkinkan beberapa anggota tim bekerja pada proyek yang sama secara bersamaan. Fitur ini sangat penting bagi tim agil yang membutuhkan komunikasi dan kolaborasi yang terus-menerus9.

  6. Dokumentasi Berkualitas Tinggi: Alat ini memungkinkan pembuatan dokumen proses dan laporan berkualitas tinggi, yang sangat penting untuk dokumentasi dan komunikasi dengan pemangku kepentingan. Fitur ini membantu menjaga catatan yang jelas dan ringkas mengenai kemajuan proyek dan keputusan desain10.

  7. Pengakuan Industri: Visual Paradigm dipercaya oleh perusahaan-perusahaan terkemuka dan telah memenangkan penghargaan IT utama. Alat siklus hidup TOGAF ADM yang unik di industri dan alat arsitektur perusahaan lainnya menjadikannya pilihan yang dapat diandalkan untuk penggunaan profesional9.

  8. Kemampuan Pembayaran: Visual Paradigm menawarkan set alat pemodelan visual yang sangat terjangkau yang mendukung UML, BPMN, dan berbagai diagram penting lainnya. Ini membuatnya mudah diakses oleh tim kecil, pengguna pribadi, dan siswa tanpa mengorbankan fitur-fitur yang dimiliki10.

  9. Tutor dan Dukungan: Visual Paradigm menyediakan berbagai tutorial dan sumber daya gratis untuk membantu pengguna memulai pemodelan UML dan BPMN. Sumber daya ini mencakup panduan langkah demi langkah, video, dan dokumentasi, memastikan bahwa pengguna dapat menggunakan alat ini secara efektif untuk proyek mereka1213.

Kesimpulannya, berbagai fitur komprehensif, kemudahan penggunaan, kemampuan kolaborasi, serta pengakuan industri dari Visual Paradigm menjadikannya pilihan ideal bagi tim yang ingin mengintegrasikan pemodelan UML dan BPMN ke dalam proyek pengembangan perangkat lunak dan manajemen proses bisnis mereka.

Kesimpulan

UML dan BPMN memiliki tujuan yang berbeda dalam dunia desain sistem dan manajemen proses. UML sangat ideal untuk pengembangan perangkat lunak, menyediakan seperangkat diagram komprehensif untuk memodelkan struktur dan perilaku sistem perangkat lunak. Di sisi lain, BPMN dirancang khusus untuk manajemen proses bisnis, menawarkan cara yang jelas dan intuitif untuk memvisualisasikan alur kerja dan interaksi dalam proses bisnis. Memahami konsep kunci dan perbedaan antara UML dan BPMN akan membantu Anda memilih alat yang tepat sesuai kebutuhan spesifik Anda dan memastikan komunikasi serta dokumentasi yang efektif dalam proyek Anda.

Panduan Lengkap tentang Diagram Aktivitas UML: Konsep Kunci dan Contoh

Pendahuluan

Di dunia pengembangan perangkat lunak dan pemodelan sistem, diagram aktivitas UML (Unified Modeling Language) memainkan peran penting dalam memvisualisasikan alur kerja proses dalam suatu sistem. Diagram ini menyediakan cara yang jelas dan terstruktur untuk merepresentasikan urutan aktivitas, keputusan, dan interaksi yang terlibat dalam mencapai tujuan tertentu. Diagram aktivitas UML (Unified Modeling Language) merupakan alat yang kuat untuk memodelkan alur kerja suatu sistem, menggambarkan urutan aktivitas, keputusan, dan proses yang terlibat dalam mencapai tujuan tertentu. Panduan ini akan membahas konsep kunci dari diagram aktivitas UML, memberikan contoh, serta merekomendasikan Visual Paradigm sebagai alat ideal untuk pengembangan perangkat lunak TI.

What is Activity Diagram?

Artikel ini membahas secara mendalam mengenai kompleksitas diagram aktivitas UML, menggunakan contoh rinci untuk menggambarkan siklus hidup suatu tugas, dari penerbitan hingga penilaian dan pengembalian, yang melibatkan baik guru maupun siswa. Dengan memecah komponen utama dan alur kerja diagram, kami bertujuan untuk memberikan pemahaman menyeluruh tentang bagaimana diagram aktivitas UML dapat digunakan untuk memodelkan proses kompleks secara efektif. Baik Anda seorang pengembang berpengalaman maupun pemula dalam UML, panduan ini akan membantu Anda memahami dasar-dasar dan konsep lanjutan dari diagram aktivitas, sehingga Anda dapat menerapkannya pada proyek Anda dengan percaya diri.

Konsep Kunci dari Diagram Aktivitas UML

What is Activity Diagram?

  1. Aktivitas:

    • Mewakili tindakan atau tugas yang dilakukan dalam sistem.
    • Digambarkan sebagai persegi panjang melengkung.

  2. Aksi:

    • Satuan kerja paling dasar dalam diagram aktivitas.
    • Digambarkan sebagai persegi panjang dengan sudut melengkung.

  3. Alur Kontrol:

    • Menunjukkan urutan pelaksanaan aktivitas.
    • Digambarkan dengan panah padat yang menghubungkan aktivitas.

  4. Node Keputusan:

    • Mewakili titik di mana alur kontrol dapat bercabang berdasarkan kondisi.
    • Digambarkan sebagai belah ketupat.

  5. Node Fork dan Join:

    • Node fork membagi satu alur menjadi beberapa alur bersamaan.
    • Node join menggabungkan beberapa alur kembali menjadi satu alur.
    • Keduanya digambarkan sebagai batang horizontal.

  6. Node Awal dan Akhir:

    • Node awal mewakili awal dari alur kerja.
    • Node akhir mewakili akhir dari alur kerja.
    • Keduanya digambarkan sebagai lingkaran hitam, dengan simpul awal memiliki panah keluar dan simpul akhir memiliki panah masuk.

  7. Aliran Objek:

    • Menunjukkan aliran objek antar aktivitas.
    • Direpresentasikan oleh panah putus-putus.

Contoh Diagram Aktivitas UML

Diagram aktivitas memodelkan masalah manajemen siklus hidup suatu tugas, dari penerbitan hingga penilaian dan pengembalian, yang melibatkan interaksi antara guru dan siswa. Aspek utama dari masalah ini meliputi:

  1. Penerbitan Tugas dan Studi:

    • Guru menerbitkan tugas, dan siswa mempelajarinya.
    • Pemahaman siswa terhadap tingkat kesulitan tugas memengaruhi pendekatannya dalam menyelesaikannya.

  2. Penyelesaian Tugas dan Pengumpulan:

    • Siswa menyelesaikan tugas dan mengumpulkannya kepada guru.
    • Siswa dapat memutuskan untuk menyerah pada tugas berdasarkan kondisi tertentu.

  3. Manajemen Batas Waktu:

    • Guru menetapkan batas waktu untuk pengumpulan tugas.
    • Alur kerja memperhitungkan batas waktu dan berlanjut sesuai kondisi tersebut.

  4. Penilaian dan Pengembalian:

    • Guru menilai tugas yang telah dikumpulkan dan menyimpan nilai-nilainya.
    • Tugas yang telah dinilai dikembalikan kepada siswa.

  5. Aktivitas Secara Bersamaan:

    • Diagram ini memodelkan aktivitas bersamaan, seperti penilaian tugas dan penyimpanan nilai, menggunakan simpul fork dan join.

Komponen Utama dan Alur Kerja

  1. Simpul Awal:

    • Proses dimulai denganNode Awal, direpresentasikan oleh lingkaran hitam. Ini menunjukkan awal dari alur kerja.

  2. Keluarkan Tugas (Guru):

    • Guru mengeluarkan tugas, direpresentasikan oleh tindakan “Keluarkan Tugas”.
    • Sebuah Node Objek (Tugas) dibuat, menunjukkan bahwa objek tugas dibuat.

  3. Tugas (Aliran Objek):

    • Objek tugas mengalir dari guru ke siswa, direpresentasikan oleh Aliran Objek panah.

  4. Pelajari Tugas (Siswa):

    • Siswa menerima tugas dan mulai mempelajarinya, direpresentasikan oleh tindakan “Pelajari Tugas”.
    • Tindakan ini berada dalam Layar siswa, menunjukkan bahwa ini merupakan tanggung jawab siswa.

  5. Node Keputusan (Aliran Kontrol):

    • Siswa memutuskan apakah tugas tersebut sulit atau mudah, direpresentasikan oleh Node Keputusan (bentuk berlian).
    • Berdasarkan keputusan, aliran kontrol bercabang menjadi dua jalur:
      • [sulit]: Jika tugas sulit, siswa terus belajar.
      • [mudah]: Jika tugas mudah, siswa melanjutkan untuk menyelesaikan tugas.

  6. Selesaikan Tugas (Siswa):

    • Siswa menyelesaikan tugas, direpresentasikan oleh tindakan “Selesaikan Tugas”.
    • Sebuah Pengawal kondisi [menyerah] menentukan apakah siswa menyerahkan tugas atau menyerah.

  7. Kirim Tugas (Siswa):

    • Jika siswa menyelesaikan tugas, mereka menyerahkannya, direpresentasikan oleh tindakan “Kirim Tugas”.
    • Objek tugas mengalir kembali ke guru, direpresentasikan oleh Aliran Objek panah.

  8. Tindakan Terima Acara Waktu (Guru):

    • Guru menetapkan batas waktu untuk tugas, direpresentasikan oleh Tindakan Terima Acara Waktu (simbol jam pasir).
    • Jika batas waktu tercapai, alur kerja melanjutkan ke Node Cabang.

  9. Node Cabang:

    • The Node Cabang (batang horizontal tebal) membagi alur kerja menjadi dua jalur bersamaan:
      • Nilai Pekerjaan (Guru): Guru menilai tugas yang telah dikumpulkan, direpresentasikan oleh tindakan “Nilai Pekerjaan”.
      • Node Penyimpanan Data: Tugas yang telah dinilai disimpan dalam penyimpanan data, direpresentasikan oleh Node Penyimpanan Data (<<datastore>> Lembar Nilai Siswa).

  10. Kembalikan Pekerjaan (Guru):

    • Guru mengembalikan pekerjaan yang telah dinilai kepada siswa, direpresentasikan oleh tindakan “Kembalikan Pekerjaan”.
    • Objek tugas mengalir kembali ke siswa, direpresentasikan oleh Aliran Objek panah.

  11. Terima Pekerjaan yang Dinilai (Siswa):

    • Siswa menerima pekerjaan yang telah dinilai, direpresentasikan oleh tindakan “Terima Pekerjaan yang Dinilai”.

  12. Node Akhir Aktivitas:

    • Proses berakhir dengan Node Akhir Aktivitas, direpresentasikan oleh lingkaran hitam dengan batas, menunjukkan penyelesaian alur kerja.

Diagram aktivitas UML ini secara efektif memodelkan alur kerja dalam mengelola tugas, menyoroti interaksi antara guru dan siswa, titik keputusan, serta aktivitas paralel yang terlibat. Ini memberikan representasi visual yang jelas mengenai siklus hidup tugas, mulai dari penerbitan hingga penilaian dan pengembalian, sehingga memudahkan pemahaman dan pengelolaan proses tersebut.

Merekomendasikan Visual Paradigm untuk Pengembangan Perangkat Lunak TI

Meskipun contoh di atas menggambarkan dasar-dasar diagram aktivitas UML, Visual Paradigm menawarkan pendekatan yang lebih komprehensif dan visual dalam pengembangan perangkat lunak. Berikut ini alasan mengapa Visual Paradigm adalah alat ideal untuk pengembangan perangkat lunak TI:

  1. Dukungan UML yang Komprehensif:

    • Visual Paradigm mendukung semua jenis diagram UML, termasuk diagram aktivitas, diagram kelas, diagram urutan, dan lainnya.
    • Alat ini menyediakan berbagai alat dan fitur kaya untuk membuat, mengedit, dan mengelola diagram UML.

  2. Antarmuka yang Ramah Pengguna:

    • Antarmuka seret dan lepas yang intuitif memudahkan pembuatan dan modifikasi diagram UML.
    • Alat ini menawarkan berbagai pilihan penyesuaian untuk menyesuaikan diagram dengan kebutuhan khusus.

  3. Integrasi dengan Alat Lain:

    • Visual Paradigm terintegrasi secara mulus dengan alat pengembangan lainnya, seperti IDE, sistem kontrol versi, dan alat manajemen proyek.
    • Integrasi ini menjamin alur kerja yang lancar dan meningkatkan produktivitas.

  4. Fitur Kolaborasi:

    • Visual Paradigm mendukung kerja kolaboratif, memungkinkan beberapa pengguna bekerja pada proyek yang sama secara bersamaan.
    • Alat ini mencakup fitur untuk kontrol versi, kolaborasi tim, dan pembaruan secara real-time.

  5. Kemampuan Pemodelan Lanjutan:

    • Visual Paradigm menawarkan kemampuan pemodelan lanjutan, termasuk dukungan untuk metodologi agile, arsitektur perusahaan, dan pemodelan sistem.
    • Alat ini menyediakan serangkaian fitur komprehensif untuk memodelkan sistem dan alur kerja yang kompleks.

  6. Dokumentasi dan Dukungan yang Luas:

    • Visual Paradigm menyediakan dokumentasi, tutorial, dan sumber daya dukungan yang luas untuk membantu pengguna memulai dan menguasai alat ini.
    • Alat ini menawarkan berbagai sumber belajar, termasuk tutorial video, panduan, dan contoh.

Kesimpulan

Diagram aktivitas UML adalah alat yang kuat untuk memodelkan alur kerja suatu sistem, menggambarkan urutan aktivitas, keputusan, dan proses yang terlibat dalam mencapai tujuan tertentu. Contoh yang disediakan menunjukkan dasar-dasar pembuatan diagram aktivitas UML. Namun, untuk pendekatan yang lebih komprehensif dan visual dalam pengembangan perangkat lunak, Visual Paradigm adalah alat ideal. Dengan dukungan UML yang komprehensif, antarmuka yang ramah pengguna, integrasi dengan alat lain, fitur kolaborasi, kemampuan pemodelan lanjutan, serta dokumentasi dan dukungan yang luas, Visual Paradigm menyediakan semua yang dibutuhkan untuk membuat, mengelola, dan berkolaborasi pada diagram UML secara efektif. Baik Anda pemula maupun pengembang berpengalaman, Visual Paradigm menawarkan alat dan dukungan yang diperlukan untuk mewujudkan proyek pengembangan perangkat lunak Anda.

Panduan Lengkap tentang Diagram Kelas dalam UML

Pendahuluan

Diagram kelas adalah jenis diagram statis dari bahasa pemodelan terpadu (UML) yang secara visual merepresentasikan struktur suatu sistem dengan menunjukkan kelas-kelas, atribut, operasi, dan hubungan antar objek. Diagram ini berfungsi sebagai gambaran rancangan untuk desain perangkat lunak berbasis objek, memberikan cara yang jelas dan ringkas untuk memahami dan mendokumentasikan arsitektur suatu sistem.

Tujuan dan Fungsi

Memvisualisasikan Struktur Sistem

Diagram kelas membantu pengembang memahami dan mendokumentasikan struktur suatu sistem dengan menunjukkan bagaimana kelas-kelas yang berbeda berinteraksi dan saling terkait. Representasi visual ini sangat penting untuk merancang sistem perangkat lunak yang kuat dan dapat dipelihara.

Pemodelan Perangkat Lunak

Diagram kelas memungkinkan pemodelan perangkat lunak pada tingkat abstraksi yang tinggi, memungkinkan pengembang fokus pada desain tanpa harus masuk ke dalam kode sumber. Abstraksi ini membantu mengidentifikasi masalah potensial sejak tahap awal proses pengembangan.

Desain Berbasis Objek

Diagram kelas merupakan dasar dari pemodelan berbasis objek. Mereka menguraikan blok bangunan suatu sistem dan interaksi di antaranya, sehingga memudahkan penerapan prinsip-prinsip berbasis objek seperti enkapsulasi, pewarisan, dan polimorfisme.

Pemodelan Data

Diagram kelas juga dapat digunakan untuk pemodelan data, merepresentasikan struktur dan hubungan data dalam suatu sistem. Ini sangat berguna dalam desain basis data, di mana entitas dan hubungan mereka perlu didefinisikan dengan jelas.

Gambaran Rancangan untuk Kode

Diagram kelas berfungsi sebagai gambaran rancangan untuk membuat kode yang dapat dieksekusi pada aplikasi perangkat lunak. Mereka memberikan peta jalan yang jelas bagi pengembang, memastikan bahwa implementasi sesuai dengan arsitektur yang dirancang.

Komponen Utama

Kelas

Kelas direpresentasikan oleh persegi panjang yang dibagi menjadi tiga bagian:

  1. Nama Kelas: Bagian atas berisi nama kelas.
  2. Atribut: Bagian tengah berisi atribut atau anggota data yang mendefinisikan keadaan kelas.
  3. Operasi (Metode): Bagian bawah berisi operasi atau fungsi yang dapat dilakukan oleh kelas.

Hubungan

Hubungan antar kelas ditampilkan menggunakan garis dan simbol:

  1. Generalisasi: Melambangkan pewarisan, di mana suatu kelas (subkelas) mewarisi atribut dan operasi dari kelas lain (kelas induk). Didefinisikan dengan panah kosong yang mengarah dari subkelas ke kelas induk.
  2. Agregasi: Menunjukkan bahwa satu kelas berisi instans dari kelas lain, tetapi kelas yang di dalamnya dapat eksis secara independen. Didefinisikan dengan belah ketupat kosong di ujung garis yang terhubung ke kelas yang mengandung.
  3. Komposisi: Bentuk agregasi yang lebih kuat di mana kelas yang di dalam tidak dapat ada tanpa kelas yang mengandung. Digambarkan dengan diamond yang terisi di ujung garis yang terhubung ke kelas yang mengandung.
  4. Asosiasi: Mewakili hubungan antara dua kelas, menunjukkan bahwa satu kelas menggunakan atau berinteraksi dengan kelas lainnya. Digambarkan dengan garis padat yang menghubungkan kedua kelas.

Contoh Diagram menggunakan PlantUML

Diagram Kelas Dasar

Diagram dengan Agregasi dan Komposisi

Diagram dengan Asosiasi

Contoh – Sistem Pesanan

SDE | Uml Class Diagrams

Elemen Kunci

  1. Kelas:

    • Pelanggan: Mewakili pelanggan yang melakukan pemesanan.
      • Atribut: nama (Tipe String), alamat (Tipe String).
    • Pesanan: Mewakili pesanan yang dibuat oleh pelanggan.
      • Atribut: tanggal (Tanggal), status (Tipe String).
      • Operasi: hitungSubTotal(), hitungPajak(), hitungTotal(), hitungTotalBerat().
    • DetailPesanan: Mewakili detail dari setiap item dalam pesanan.
      • Atribut: kuantitas (int), statusPajak (String).
      • Operasi: hitungSubTotal(), hitungBerat(), hitungPajak().
    • Item: Mewakili item yang sedang dipesan.
      • Atribut: beratPengiriman (float), deskripsi (String).
      • Operasi: dapatkanHargaBerdasarkanKuantitas(), dapatkanPajak(), inStock().
    • Pembayaran (Kelas Abstrak): Mewakili pembayaran untuk pesanan.
      • Atribut: jumlah (bilangan desimal).
    • Tunai: Subkelas dari Pembayaran, mewakili pembayaran tunai.
      • Atribut: jumlahTunai (bilangan desimal).
    • Cek: Subkelas dari Pembayaran, mewakili pembayaran cek.
      • Atribut: nama (String), IDBank (String), diperbolehkan (boolean).
    • Kredit: Subkelas dari Pembayaran, mewakili pembayaran kartu kredit.
      • Atribut: nomor (String), tipe (String), tanggalKadaluarsa (Tanggal), diberi izin (boolean).

  2. Hubungan:

    • Asosiasi:
      • Pelanggan dan Pesanan: Seorang pelanggan dapat membuat beberapa pesanan (0..* multiplicity pada sisi Pesanan).
      • Pesanan dan Detail Pesanan: Sebuah pesanan dapat memiliki beberapa detail pesanan (1..* multiplicity pada sisi Detail Pesanan).
      • Detail Pesanan dan Item: Setiap detail pesanan terkait dengan satu item (1 multiplicity pada sisi Item).
    • Agregasi:
      • Pesanan dan Detail Pesanan: Menunjukkan bahwa Detail Pesanan adalah bagian dari Pesanan, tetapi Detail Pesanan dapat ada secara independen.
    • Generalisasi:
      • Pembayaran dan kelas turunannya (Tunai, Cek, Kredit): Menunjukkan pewarisan, di mana Tunai, Cek, dan Kredit adalah jenis khusus dari Pembayaran.
    • Peran:
      • DetailPesanan dan Item: Peran item baris menunjukkan peran khusus dari DetailPesanan dalam konteks Pesanan.

  3. Kelipatan:

    • Menunjukkan jumlah instans dari satu kelas yang dapat dikaitkan dengan satu instans kelas lain. Misalnya, seorang Pelanggan dapat melakukan beberapa Pesanan (0..*).

  4. Kelas Abstrak:

    • Pembayaran: Diberi tanda sebagai kelas abstrak, yang berarti tidak dapat diinstansiasi secara langsung dan berfungsi sebagai kelas dasar untuk jenis pembayaran lainnya.

Penjelasan

  • Pelanggan: Mewakili entitas yang melakukan pesanan, dengan atribut dasar seperti nama dan alamat.
  • Pesanan: Mewakili pesanan itu sendiri, dengan atribut seperti tanggal dan status, serta operasi untuk menghitung subtotal, pajak, total, dan berat total.
  • DetailPesanan: Mewakili detail setiap item dalam pesanan, termasuk jumlah dan status pajak, dengan operasi untuk menghitung subtotal, berat, dan pajak.
  • Item: Mewakili item yang dipesan, dengan atribut seperti berat pengiriman dan deskripsi, serta operasi untuk mendapatkan harga berdasarkan jumlah, pajak, dan status stok.
  • Pembayaran: Kelas abstrak yang mewakili pembayaran untuk pesanan, dengan atribut untuk jumlah. Kelas ini memiliki subkelas untuk berbagai metode pembayaran:
    • Tunai: Mewakili pembayaran tunai dengan atribut untuk jumlah uang yang diberikan.
    • Cek: Mewakili pembayaran cek dengan atribut untuk nama, ID bank, dan status otorisasi.
    • Kredit: Mewakili pembayaran kartu kredit dengan atribut untuk nomor kartu, jenis, tanggal kedaluwarsa, dan status otorisasi.

Diagram ini secara efektif menangkap struktur dan hubungan di dalam sistem pemrosesan pesanan, memberikan representasi visual yang jelas tentang bagaimana komponen yang berbeda saling berinteraksi.

Kesimpulan

Diagram kelas merupakan alat penting dalam pemodelan UML, memberikan cara yang jelas dan terstruktur untuk merepresentasikan arsitektur suatu sistem. Dengan memahami komponen utama dan hubungan antar komponen, pengembang dapat menciptakan desain perangkat lunak yang kuat dan dapat dipelihara. Dengan menggunakan alat seperti PlantUML, diagram ini dapat dengan mudah divisualisasikan dan dibagikan di antara anggota tim, meningkatkan kolaborasi dan memastikan pemahaman yang konsisten terhadap struktur sistem.

Referensi

  1. Visual Paradigm Online Edisi Gratis:

    • Visual Paradigm Online (VP Online) Edisi Gratis adalah perangkat lunak menggambar online gratis yang mendukung diagram kelas, diagram UML lainnya, alat ERD, dan alat bagan organisasi. Alat ini memiliki editor yang sederhana namun kuat yang memungkinkan Anda membuat diagram kelas dengan cepat dan mudah. Alat ini menawarkan akses tanpa batas tanpa pembatasan pada jumlah diagram atau bentuk yang dapat Anda buat, dan bebas iklan. Anda memiliki hak atas diagram yang Anda buat untuk penggunaan pribadi dan non-komersial. Editor ini mencakup fitur seperti drag-to-create bentuk, pengeditan inline atribut dan operasi kelas, serta berbagai alat format. Anda juga dapat mencetak, mengekspor, dan berbagi karya Anda dalam berbagai format (PNG, JPG, SVG, GIF, PDF)123.

  2. Fitur Menggambar yang Mengesankan:

    • Visual Paradigm Online menyediakan opsi format lanjutan untuk meningkatkan diagram Anda. Anda dapat menempatkan bentuk secara tepat menggunakan panduan penyelarasan dan memformat diagram kelas Anda dengan opsi format bentuk dan garis, gaya font, bentuk yang dapat diputar, gambar dan URL yang tertanam, serta efek bayangan. Alat ini kompatibel lintas platform (Windows, Mac, Linux) dan dapat diakses melalui browser web apa pun. Alat ini juga mendukung integrasi Google Drive untuk penyimpanan dan akses diagram secara mulus23.

  3. Pilihan Diagram yang Komprehensif:

    • Visual Paradigm Online mendukung berbagai jenis diagram, termasuk diagram UML (diagram kelas, use case, urutan, aktivitas, status, komponen, dan diagram penempatan), alat ERD, bagan organisasi, desainer denah lantai, ITIL, dan diagram konsep bisnis. Alat ini dirancang agar mudah digunakan, dengan fungsi seret dan lepas serta konektor cerdas yang langsung terpasang. Alat ini juga menawarkan berbagai pilihan format, termasuk lebih dari 40 jenis konektor dan berbagai pilihan warna45.

  4. Pembelajaran dan Kustomisasi:

    • Visual Paradigm menyediakan platform yang mudah digunakan untuk membuat dan mengelola diagram kelas, menjadikannya pilihan yang sangat baik bagi pengembang perangkat lunak dan insinyur. Anda dapat menyesuaikan diagram kelas Anda dengan mengubah warna, jenis huruf, dan tata letak. Alat ini juga mendukung pembuatan hubungan antar kelas, seperti asosiasi, pewarisan, dan ketergantungan. Visual Paradigm adalah alat pemodelan UML yang kuat yang membantu menggambarkan struktur statis suatu sistem, termasuk kelas sistem, atributnya, metode, dan hubungan antar mereka67.

  5. Komunitas dan Dukungan:

    • Visual Paradigm Community Edition adalah perangkat lunak UML gratis yang mendukung semua jenis diagram UML. Dirancang untuk membantu pengguna mempelajari UML lebih cepat, lebih mudah, dan lebih cepat. Alat ini intuitif dan memungkinkan Anda membuat diagram kelas sendiri dengan mudah. Visual Paradigm dipercaya oleh lebih dari 320.000 profesional dan organisasi, termasuk usaha kecil, perusahaan Fortune 500, universitas, dan sektor pemerintah. Alat ini digunakan untuk mempersiapkan generasi penerus pengembang TI dengan keterampilan khusus yang dibutuhkan di dunia kerja89.

Referensi ini menyoroti fitur dan manfaat komprehensif dari menggunakan Visual Paradigm untuk membuat diagram kelas, menjadikannya alat yang direkomendasikan untuk penggunaan pribadi maupun profesional.

Pembuat Diagram Paket AI Visual Paradigm: Teks ke Paket UML

Anda sedang merancang sistem manajemen konten baru, menatap lapisan, modul, dan ketergantungan — tampilan, aturan bisnis, persistensi, keamanan — tetapi struktur tingkat tinggi tetap kabur. Membuat paket, subpaket, dan panah ketergantungan secara manual terasa berlebihan untuk kerangka awal. Masuklah AI dari Visual ParadigmDiagram PaketPembuat: jelaskan sistem Anda dengan kata-kata sederhana, dan dapatkan diagram paket UML yang bersih dan sesuai standar dalam hitungan detik. Ini jalur cepat dari model mental ke gambaran visual.

Mengapa AI Ini Mengubah Arsitektur Perangkat Lunak

  • Bahasa alami → diagram paket UML lengkap secara instan
  • Mendeteksi secara otomatis paket, subpaket, ketergantungan, dan stereotip
  • Mengelola struktur berlapis, modular, dan gaya mikroservis
  • Model asli yang sepenuhnya dapat diedit — haluskan, tambahkan catatan, gabungkan paket
  • Presisi desktop + chatbot browser untuk iterasi cepat

1. Desktop: Prompt → Arsitektur Terstruktur

Di Visual Paradigm Desktop:

Alat → Generasi Diagram AI → pilih “Diagram Paket” → jelaskan sistem Anda:

“Hasilkan sebuah Diagram Paket UML untuk sistem manajemen konten dengan Lapisan Tampilan (Antarmuka Web, Aplikasi Seluler), Lapisan Logika Bisnis (Layanan Konten, Manajemen Pengguna, Mesin Alur Kerja), Lapisan Akses Data (Repositori, Pencatatan Audit), dan tampilkan ketergantungan antar lapisan.”

Dialog input menjaga agar tetap sederhana dan fokus:

Visual Paradigm Desktop AI Package Diagram generation prompt interface

AI membuat:

  • Paket tingkat atas: Lapisan Tampilan, Lapisan Logika Bisnis, Lapisan Akses Data
  • Subpaket: Antarmuka Web, Aplikasi Seluler, Layanan Konten, Repositori
  • Panah ketergantungan yang jelas (putus-putus) menunjukkan aliran antar lapisan

Diagram paket sistem manajemen konten yang dihasilkan — logis, berlapis, dan siap untuk ditinjau:

AI-generated UML Package Diagram for Content Management System

Segera edit: tambahkan paket keamanan, sesuaikan ketergantungan, atau integrasikan dengan diagram kelas.

2. Chatbot: Arsitektur Interaktif Saat Bepergian

Untuk sketsa cepat atau brainstorming jarak jauh, buka Chatbot AI Visual Paradigm:

“Buat Diagram Paket UML untuk sistem perbankan: Layanan Perbankan Inti, Manajemen Akun, Manajemen Pelanggan, Pemrosesan Transaksi, Kepatuhan & Audit.”

Chatbot menghasilkannya secara langsung — paket, subpaket, dan ketergantungan muncul secara instan. Contoh output untuk sistem perbankan:

AI-generated UML Package Diagram for Banking System via Chatbot

Haluskan dalam percakapan: “Tambahkan paket Payment Gateway dengan ketergantungan ke Pemrosesan Transaksi.” Pembaruan instan. Sempurna untuk sesi desain awal atau mengajarkan UML.

Mengapa Diagram Paket + AI Penting di Tahun 2026

Arsitektur yang baik dimulai dengan batasan yang jelas. Diagram paket menunjukkan modularitas, lapisan, dan ketergantungan sebelum satu baris kode pun ditulis. Pembuatan manual memperlambat Anda; AI menghilangkan hambatan.

Kasus penggunaan yang menonjol:

  • Aplikasi perusahaan berlapis
  • Batasan mikroservis
  • Mengajarkan desain modular
  • Perencanaan refactoring cepat

Ubah cakupan di tengah diskusi? Regenerasi ulang. Modul baru dibutuhkan? Tambahkan saja. Kecepatan ini menjaga arsitektur tetap lincah dan komunikasi tim tetap tajam.

Siap untuk Memvisualisasikan Struktur Sistem Anda?

Visual Paradigm’sPembuat Diagram Paket AI mengubah ide-ide kabur menjadi paket UML profesional dengan cepat — baik untuk CMS, perbankan, e-commerce, atau sistem modular apa pun.

Berhenti berjuang dengan kotak dan panah. Mulai merancang lebih cerdas — hari ini juga.

Tautan Terkait

Artikel-artikel ini menjelaskan bagaimanakecerdasan buatan diterapkan padadiagram paket UML untuk mengotomatisasi pengelompokan logis elemen sistem, memungkinkan pengembang untuk langsung menghasilkan struktur arsitektur dari permintaan bahasa alami untuk mengelola lebih baikketergantungan perangkat lunak danskalabilitas sistem.

  1. Pembuat Diagram AI Sekarang Mendukung Diagram Paket di Visual Paradigm: Artikel ini menjelaskan rilis fitur baru yang memungkinkan pembuatan diagram paket berbasis AI untuk meningkatkan visualisasi arsitektur perangkat lunak.
  2. Hasilkan Diagram Paket UML Secara Instan dengan Visual Paradigm AI: Panduan ini berfokus pada pemanfaatan alat berbasis AI untuk membuat diagram paket UML profesional dengan usaha manual seminimal mungkin.
  3. Pembuat Diagram Paket UML Interaktif: Sumber daya ini menyediakan akses ke alat interaktif untuk membuat dan mengedit diagram paket secara real-time melalui antarmuka AI berbasis percakapan.
  4. Diagram Paket UML: Panduan Lengkap untuk Mengatur Kode Anda dengan AI: Panduan komprehensif ini menjelaskan bagaimana AI membantu mengatur kode, mengelola ketergantungan kompleks, dan menjaga integritas arsitektur.
  5. Menghasilkan Diagram Paket UML dari Prompt Teks: Artikel ini mengeksplorasi cara mengubah ide mentah dan prompt teks menjadi diagram paket UML yang rinci menggunakan fitur pemodelan AI canggih.
  6. Tutorial Diagram Paket UML Menggunakan Visual Paradigm: Tutorial ini menyediakan pendekatan langkah demi langkah untuk menggunakan diagram paket dalam mengatur komponen perangkat lunak dan memvisualisasikan hubungan antar komponen secara efektif.
  7. Fitur Perangkat Lunak Diagram Paket – Visual Paradigm Online: Ringkasan ini menyoroti alat online yang tersedia untuk manajemen diagram paket secara kolaboratif, termasuk kontrol versi dan pengeditan real-time.
  8. Apa Itu Diagram Paket dalam UML? – Panduan Visual Paradigm: Sumber daya dasar ini memperkenalkan peran diagram paket dalam mengatur sistem perangkat lunak kompleks melalui pengelompokan logis.
  9. Pemodelan Arsitektur Perangkat Lunak dengan Diagram Paket UML: Artikel ini membahas praktik terbaik dalam menggunakan diagram paket untuk mengatur dan menyampaikan struktur modular arsitektur suatu sistem.
  10. Contoh dan Templat Diagram Paket – Galeri Visual Paradigm: Galeri ini menawarkan kumpulan templat dan contoh dunia nyata untuk menginspirasi dan mempercepat desain perangkat lunak modular.

Dari Masalah ke Laporan: Bagaimana AI Memandu Perjalanan Use Case Anda

Discover how AI guides your use case journey from problem to report with Visual Paradigm’s intelligent development assistant.

Bayangkan Anda seorang manajer proyek yang ditugaskan untuk meluncurkan platform kursus online baru. Tantangan pertama adalah menggambarkan masalah dengan jelas, lalu menerjemahkannya menjadi sistem yang fungsional. Di sinilah Asisten Pengembangan Berbasis Use Case, sebuah alat berbasis AI dari Visual Paradigm, masuk ke dalam proses. Alat ini tidak hanya membantu Anda menulis dokumen; ia memandu Anda melalui alur kerja yang lengkap dan terstruktur untuk mengubah ide yang samar menjadi rencana proyek yang rinci dan dapat dijalankan. Proses ini begitu intuitif, seolah-olah Anda memiliki seorang analis bisnis berpengalaman dan arsitek teknis yang bekerja berdampingan dengan Anda. Penjelajahan mendalam ini mengungkap fitur inti dari alat yang kuat ini, menggunakan contoh nyata platform kursus online untuk menunjukkan bagaimana alat ini menyederhanakan seluruh siklus hidup use case.

Ringkasan Cepat: Poin-Poin Utama dari Asisten Pengembangan Berbasis Use Case

  • Mulailah dengan pernyataan masalah yang jelas untuk menentukan tujuan inti proyek.

  • Gunakan AI untuk secara otomatis menghasilkan daftar use case dan aktor kandidat.

  • Visualisasikan fungsi sistem dengan Diagram Use Case dan Diagram Aktivitas.

  • Prioritaskan fitur menggunakan metode MoSCoW terstruktur untuk fokus pada pekerjaan bernilai tinggi.

  • Hasilkan deskripsi use case yang rinci dan skenario uji Gherkin yang dapat dieksekusi.

  • Buat laporan komprehensif untuk menyampaikan cakupan dan rencana proyek.

  • Lacak kemajuan dan pertahankan satu sumber kebenaran dengan dashboard pusat.

Langkah 1: Mendefinisikan Masalah dengan AI

Setiap proyek yang sukses dimulai dengan pemahaman yang jelas tentang masalah yang ingin dipecahkan. Perjalanan bersama Asisten Pengembangan Berbasis Use Case dimulai di tab “Pernyataan Masalah”. Di sini, Anda memasukkan nama proyek dan deskripsi singkat. AI kemudian memanfaatkan informasi ini untuk menghasilkan pernyataan masalah yang komprehensif. Seperti terlihat pada Gambar 1, alat ini telah mengambil nama proyek “Platform Kursus Online” dan deskripsi singkat “Sebuah pasar bagi instruktur untuk membuat dan menjual kursus, serta bagi siswa untuk mendaftar dan belajar” untuk menghasilkan narasi yang rinci. Narasi ini mengidentifikasi masalah inti: siswa kesulitan menemukan kursus yang relevan, sementara instruktur menghadapi tantangan dalam menjangkau audiens yang luas dan menghasilkan uang dari keahlian mereka. Pernyataan masalah yang dihasilkan AI ini menjadi dasar proyek, memastikan semua anggota tim memiliki pemahaman yang seragam sejak awal.

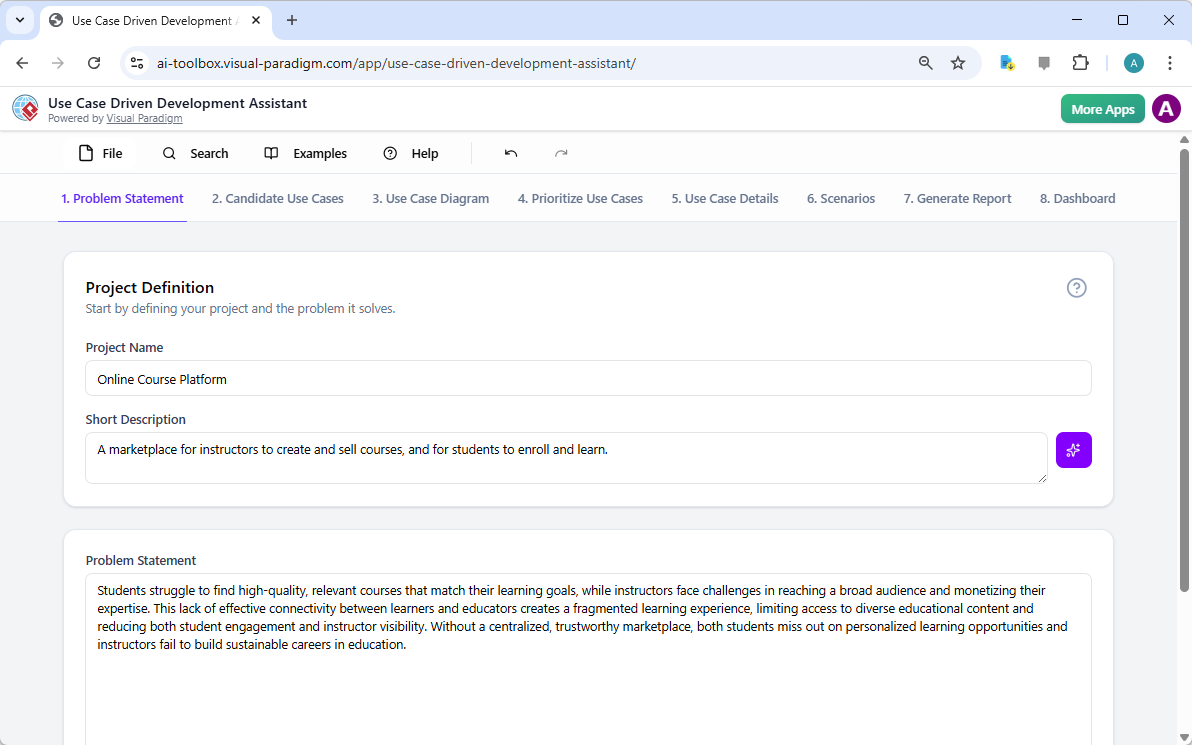

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. we are now in step 1. It shows th

Langkah 2: Mengidentifikasi Use Case dengan Bantuan AI

Setelah masalah didefinisikan, langkah logis berikutnya adalah mengidentifikasi fungsi utama yang harus disediakan sistem. Tab “Use Case Kandidat” dari asisten, seperti terlihat pada Gambar 2, mengotomatisasi proses ini. Setelah menganalisis pernyataan masalah, AI mengusulkan daftar use case, masing-masing terkait dengan seorang aktor (seperti Instruktur, Siswa, atau Admin). Untuk platform kursus online kami, AI mengusulkan use case seperti “Buat Kursus Baru”, “Unggah Konten Kursus”, “Telusuri dan Cari Kursus”, dan “Daftar ke Kursus”. Daftar ini memberikan dasar yang kuat, menghemat waktu dan usaha yang seharusnya digunakan dalam sesi brainstorming. Anda kemudian dapat menyempurnakan saran ini, menambahkan yang baru, atau menghapus yang tidak relevan untuk menciptakan daftar komprehensif tentang fungsi sistem.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 2. It shows a

Langkah 3: Memvisualisasikan Sistem dengan Diagram Use Case

Setelah mengidentifikasi use case, sangat penting untuk memvisualisasikan bagaimana mereka berinteraksi dengan aktor sistem. Tab “Diagram Use Case” yang digambarkan dalam Gambar 3, mengambil daftar use case dan aktor serta secara otomatis menghasilkan representasi grafis yang jelas. Diagram ini menunjukkan hubungan antara aktor (Instruktur, Siswa, Admin) dan fungsi sistem (Buat Kursus Baru, dll). Generasi berbasis AI memastikan diagram ini akurat dan diformat secara profesional. Bantuan visual ini sangat berharga untuk komunikasi, memungkinkan para pemangku kepentingan, pengembang, dan desainer untuk memahami cepat cakupan dan fungsi sistem tanpa harus membaca dokumen yang penuh teks.

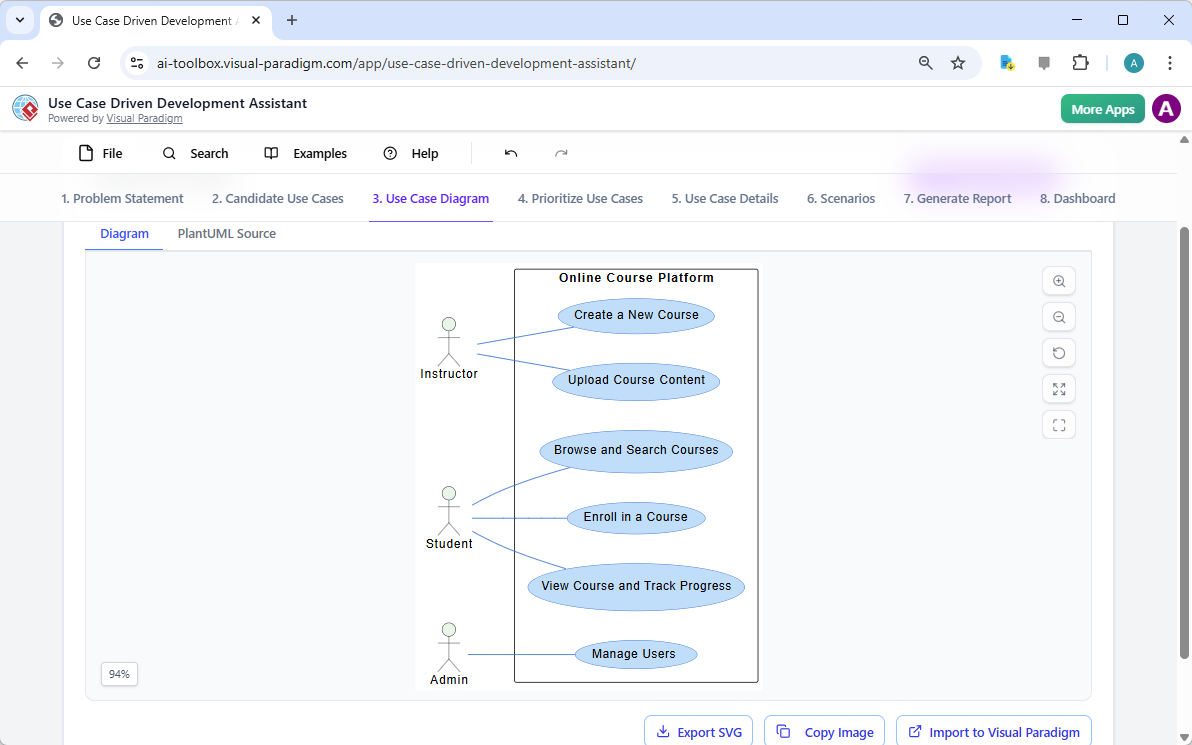

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 3. It shows a

Langkah 4: Memrioritaskan Fitur untuk Dampak Maksimal

Tidak semua use case sama. Keberhasilan suatu proyek sering kali bergantung pada fokus pada fitur-fitur paling kritis terlebih dahulu. Tab “Memrioritaskan Use Case”, seperti yang ditampilkan pada Gambar 4, menyediakan kerangka kerja yang kuat untuk hal ini. Ini memungkinkan Anda menetapkan nilai pengguna dan nilai bisnis (pada skala 0-10) untuk setiap kasus penggunaan, lalu menerapkan metode prioritas MoSCoW (Harus Ada, Harus Dibutuhkan, Bisa Ada, Tidak Akan Ada). Dalam contoh kami, AI telah membantu mengidentifikasi bahwa fitur “Buat Kursus Baru” dan “Unggah Konten Kursus” adalah fitur “Harus Ada”, karena sangat penting bagi fungsi inti platform. Prioritas yang terstruktur ini memastikan tim pengembangan fokus pada memberikan nilai tertinggi bagi pengguna dan bisnis, menghindari pemborosan usaha pada fitur dengan prioritas rendah.

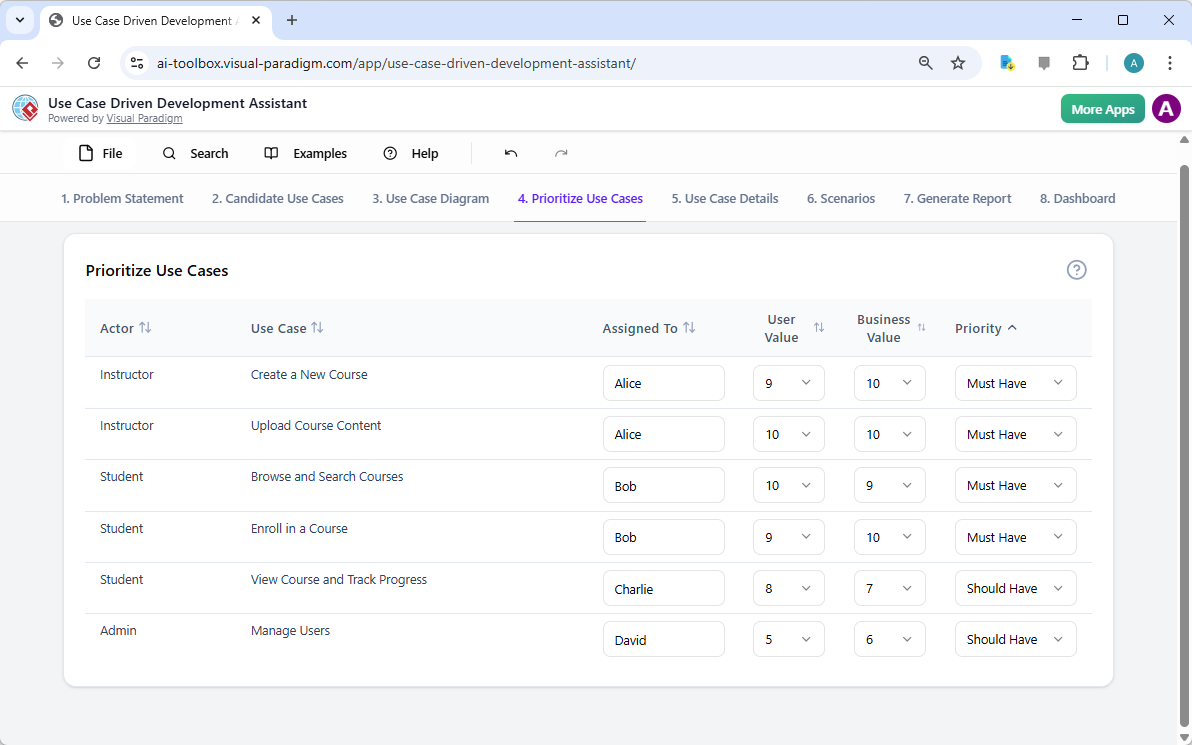

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 4. It shows th

Langkah 5: Mendetailkan Kasus Penggunaan dan Menghasilkan Diagram Aktivitas

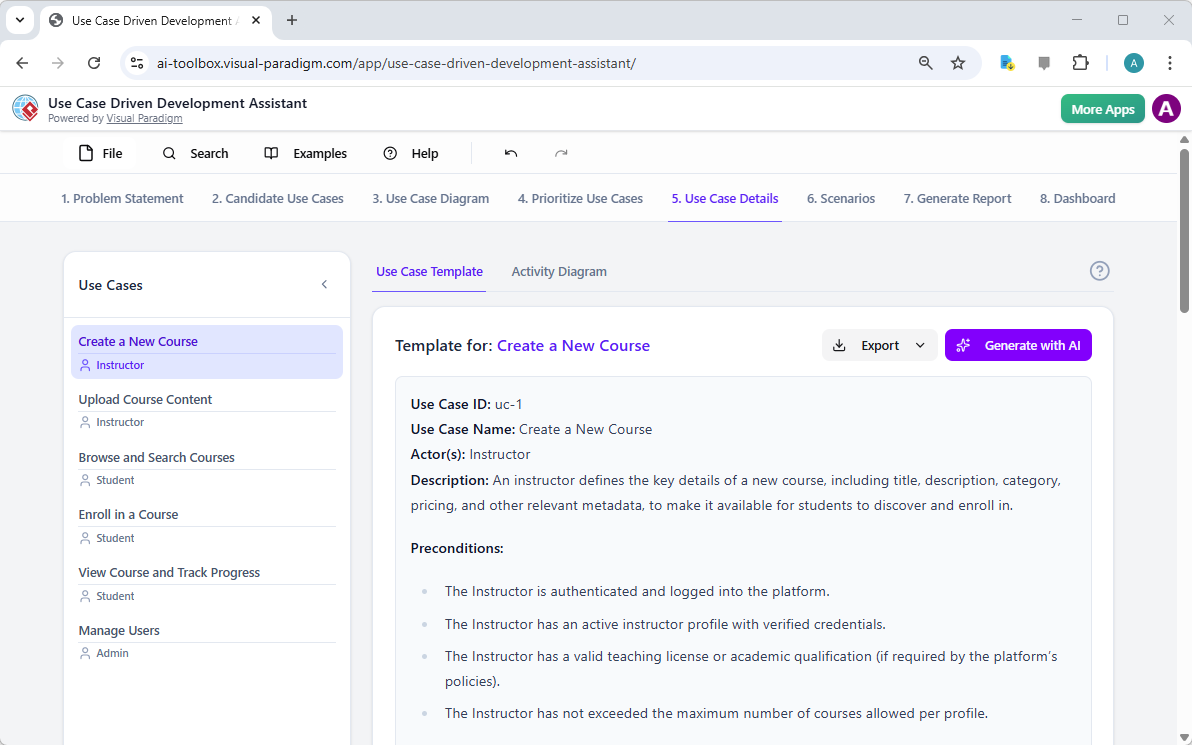

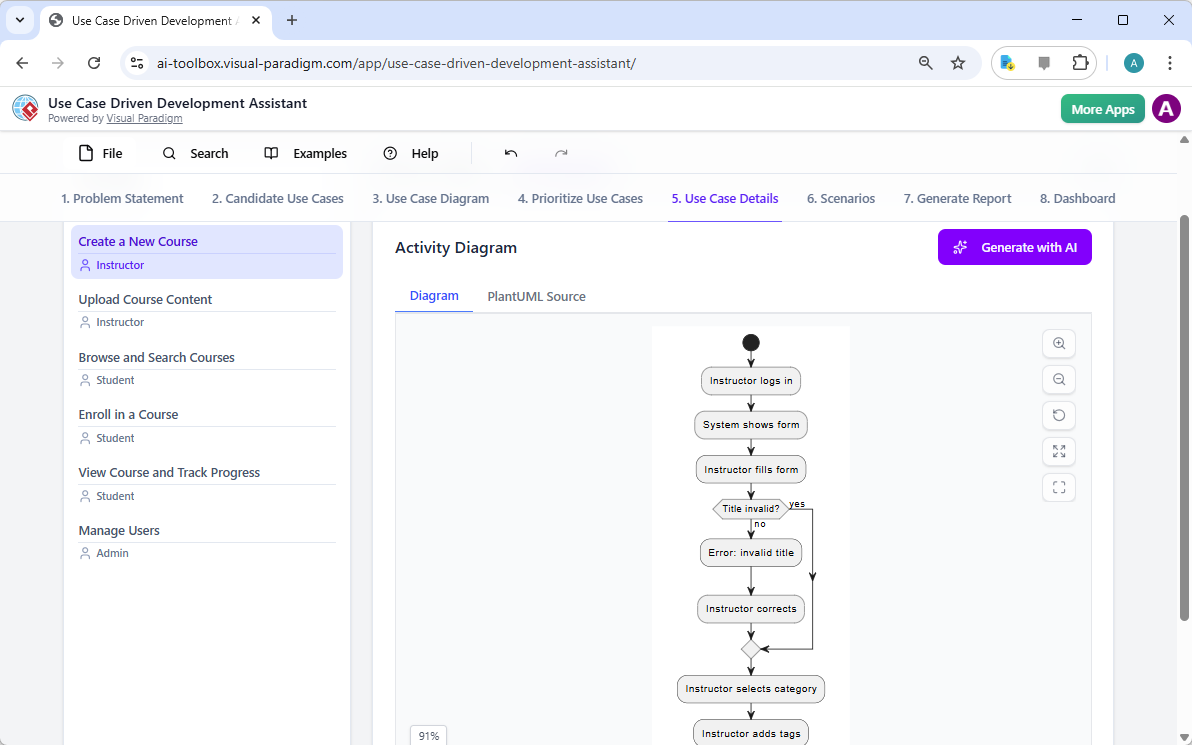

Dengan tampilan tingkat tinggi yang telah ditetapkan, langkah berikutnya adalah memperdalam detail setiap kasus penggunaan. Tab “Detail Kasus Penggunaan”, seperti yang ditampilkan di Gambar 5, memungkinkan Anda membuat templat komprehensif untuk kasus penggunaan yang dipilih. AI dapat menghasilkan deskripsi rinci, termasuk prasyarat, alur utama, dan alur alternatif. Untuk kasus penggunaan “Buat Kursus Baru”, AI menyediakan templat terstruktur yang menguraikan langkah-langkah yang diperlukan. Untuk memperjelas pemahaman lebih lanjut, asisten dapat menghasilkan “Diagram Aktivitas” untuk kasus penggunaan yang sama, seperti yang terlihat di Gambar 6. Diagram ini secara visual memetakan alur kerja langkah demi langkah, menunjukkan urutan tindakan dari instruktur masuk hingga kursus disimpan. Tingkat detail ini sangat penting bagi tim pengembang dan tim QA.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 5. It shows thThis is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are still in step 5. It shows

Langkah 6: Menghasilkan Skenario Uji dan Diagram Urutan

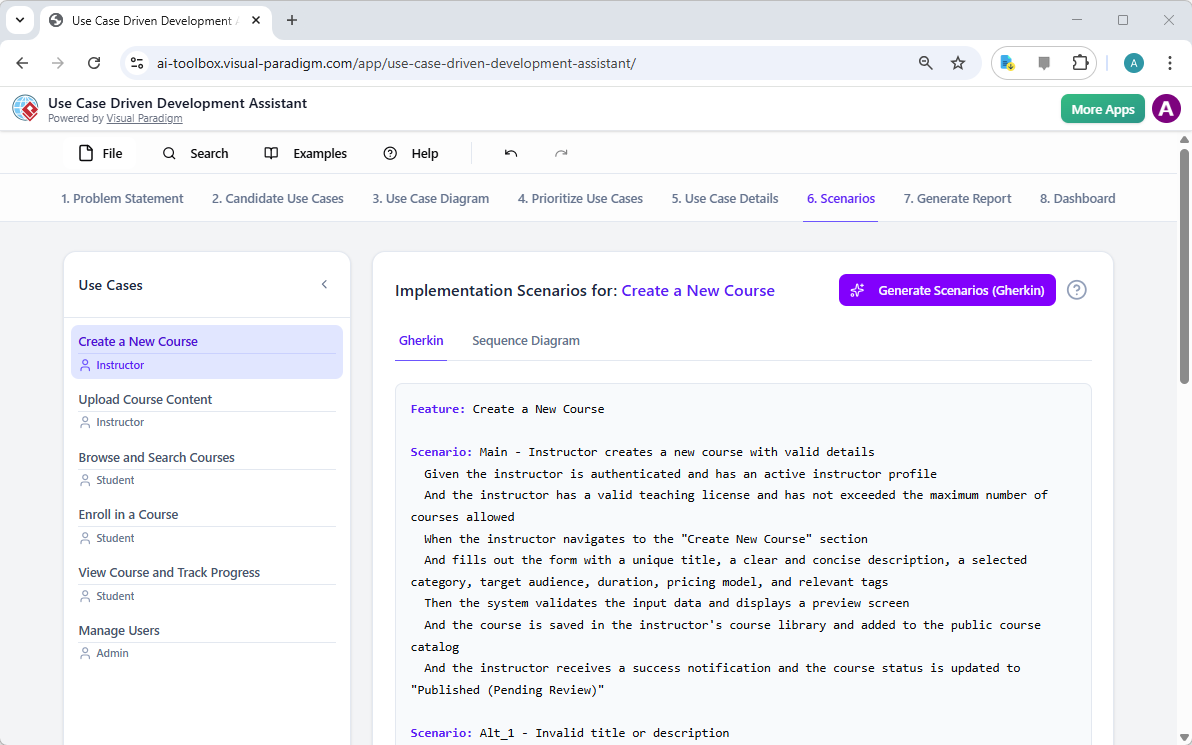

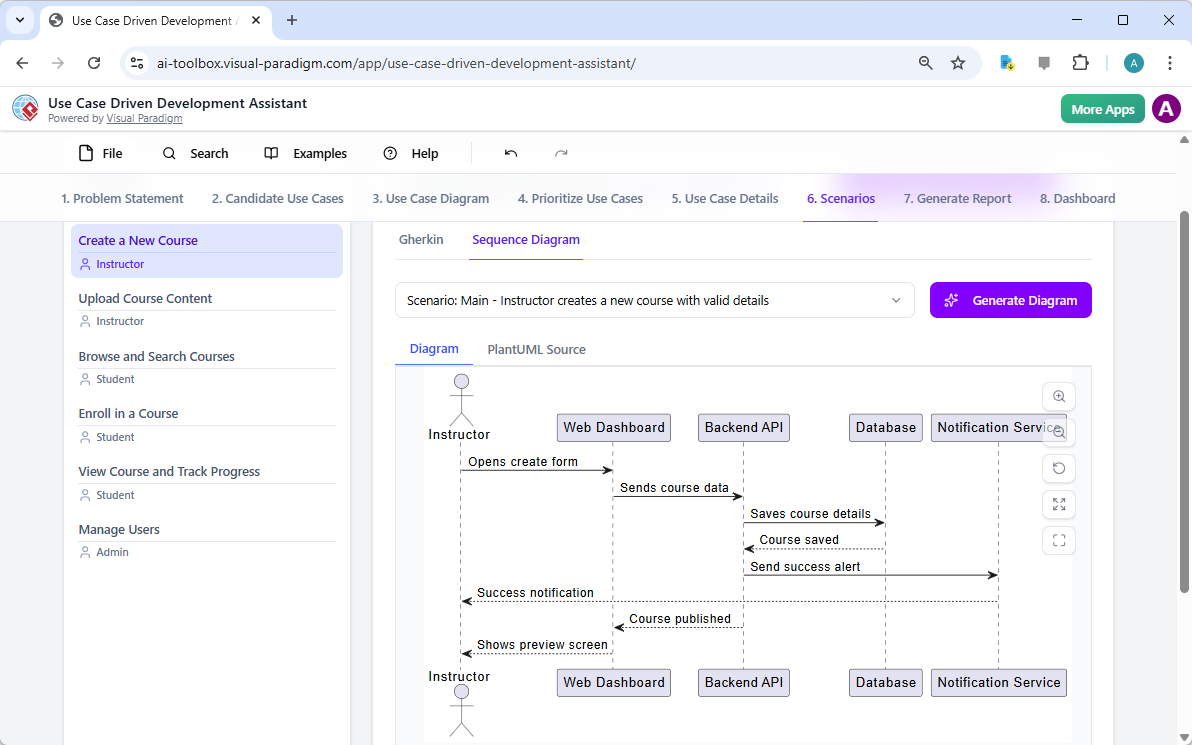

Bagi tim pengembangan, langkah kritis berikutnya adalah membuat skenario yang dapat diuji. Tab “Skenario”, seperti yang ditampilkan di Gambar 7, memungkinkan Anda menghasilkan skenario Gherkin yang dapat dieksekusi langsung dari deskripsi kasus penggunaan Anda. Skenario ini, ditulis dalam format bahasa sehari-hari (Diberikan-Jika-Maka), sangat ideal untuk pengujian otomatis. AI dapat menghasilkan skenario utama dan skenario alternatif, seperti salah satu untuk judul yang tidak valid. Untuk memperjelas cara kerja internal sistem, asisten dapat menghasilkan “Diagram Urutan“, seperti yang terlihat di Gambar 8. Diagram ini menunjukkan interaksi antara instruktur, dasbor web, API backend, basis data, dan layanan pemberitahuan, memberikan gambaran jelas mengenai arsitektur sistem dan alur data.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 6. It shows the AIThis is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are still in step 6. It shows

Langkah 7: Membuat Laporan Proyek yang Komprehensif

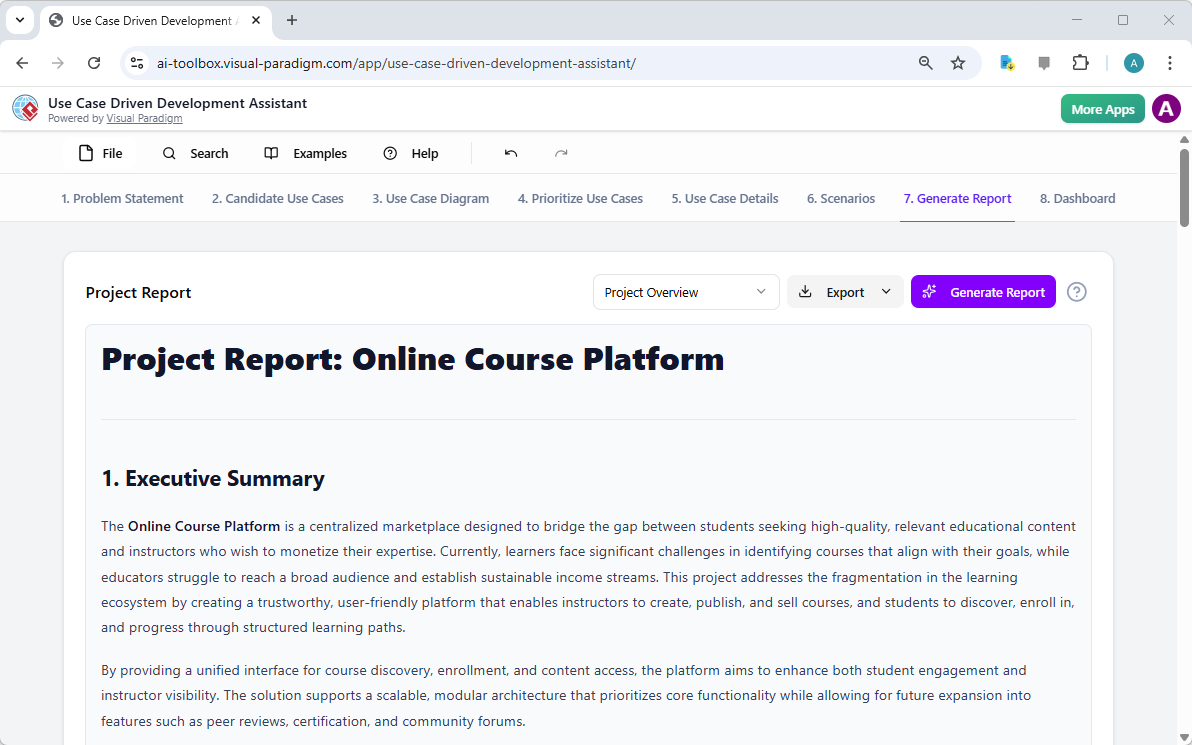

Sepanjang proses pengembangan, sangat penting untuk menyampaikan status dan rencana proyek kepada berbagai pemangku kepentingan. Tab “Hasilkan Laporan”, seperti yang ditampilkan di Gambar 9, memudahkan hal ini. Anda dapat menghasilkan berbagai jenis laporan, seperti “Gambaran Umum Proyek”, “Rencana Implementasi”, “Rencana Pengujian QA”, atau “Daftar Tugas Pengembang”. Laporan-laporan ini dihasilkan dengan bantuan AI, memastikan konsistensi dan kelengkapan. Sebagai contoh, laporan “Gambaran Umum Proyek” merangkum seluruh proyek, termasuk ringkasan eksekutif, fitur utama, dan alasan di balik prioritas. Sumber tunggal ini memastikan semua pihak selaras dan terinformasi.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 7. It shows a repo

Langkah 8: Melacak Kemajuan dengan Dashboard

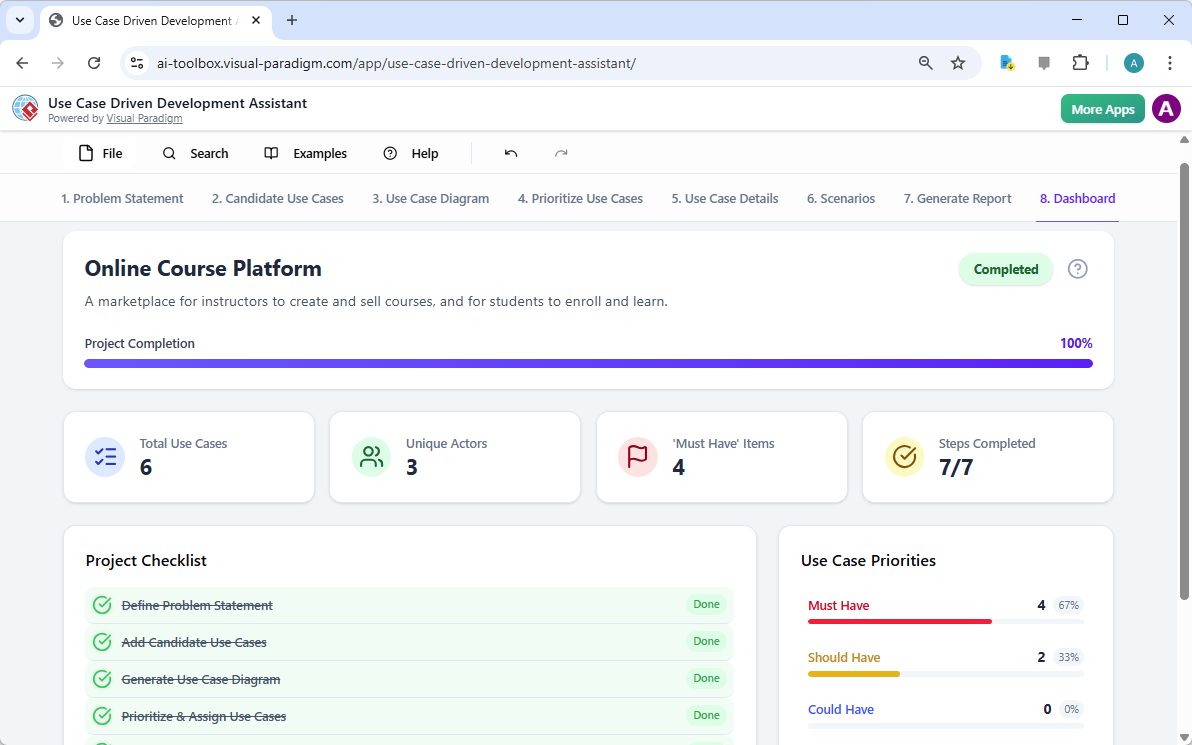

Akhirnya, perjalanan ini berakhir pada “Dashboard”, seperti yang terlihat di Gambar 10. Pusat utama ini memberikan gambaran tingkat tinggi mengenai status proyek. Ini menampilkan persentase penyelesaian proyek, jumlah total kasus penggunaan, dan jumlah item “Harus Ada”. Daftar periksa proyek memungkinkan Anda melacak kemajuan Anda, dengan setiap langkah yang selesai ditandai sebagai “Selesai”. Visibilitas real-time terhadap kesehatan proyek ini sangat berharga bagi manajer proyek dan kepala tim, memungkinkan mereka mengidentifikasi hambatan dan memastikan proyek tetap berjalan sesuai rencana.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 8. It shows the da

Asisten Pengembangan Berbasis Kasus Penggunaan lebih dari sekadar alat; ini adalah alur kerja komprehensif yang membawa kejelasan dan efisiensi ke proses pengembangan perangkat lunak. Dengan memanfaatkan AI di setiap tahap—mulai dari mendefinisikan masalah hingga menghasilkan laporan—alat ini membantu tim beralih dari kebutuhan ke implementasi lebih cepat dan dengan akurasi yang lebih tinggi. Hasilnya adalah proyek yang terstruktur dengan baik, terdokumentasi dengan baik, dan selaras dengan tujuan bisnis serta kebutuhan pengguna. Jika Anda ingin menyederhanakan proses pengembangan kasus penggunaan Anda, alat berbasis AI ini adalah solusi yang kuat.

Siap melihat bagaimana Asisten Pengembangan Berbasis Kasus Penggunaandapat mengubah proyek Anda berikutnya? Coba sekarang.

Tautan Terkait

Pemodelan kasus penggunaan adalah teknik rekayasa perangkat lunak dasar yang digunakan untuk menangkap kebutuhan fungsional dengan memvisualisasikan interaksi antara eksternal aktor dan fungsi internal suatu sistem. Platform modern kini mengintegrasikan otomasi berbasis AI untuk menyempurnakan diagram, menghasilkan deskripsi kasus penggunaan, dan mengubah model menjadi kasus uji atau diagram aktivitas untuk menjaga konsistensi desain dan pelacakan. Alat canggih seperti editor Alur Kejadian dan Penganalisis Skenario memungkinkan tim pengembangan untuk memvalidasi dan mendokumentasikan urutan kejadian terstruktur untuk meningkatkan kejelasan sistem secara keseluruhan.

  1. Apa Itu Diagram Kasus Penggunaan? – Panduan Lengkap tentang Pemodelan UML: Tinjauan mendalam yang mencakup elemen-elemen penting komponen, tujuan, dan praktik terbaik untuk pemodelan kebutuhan.

  2. Tutorial Diagram Kasus Penggunaan Langkah demi Langkah – Dari Pemula hingga Ahli: Sumber daya praktis yang memandu pengguna melalui teknik dasar hingga teknik lanjutan untuk membuat diagram kasus penggunaan yang efektif.

  3. Semua yang Perlu Anda Ketahui tentang Pemodelan Kasus Penggunaan: Penjelajahan komprehensif tentang prinsip dan aplikasipemodelan kasus penggunaan dalam desain sistem.

  4. Visual Paradigm – Fitur Deskripsi Kasus Penggunaan: Detail alat khusus yang digunakan untuk mendokumentasikan interaksi pengguna secara tepat dan perilaku sistem yang terstruktur.

  5. Menguasai Diagram Kasus Pengguna yang Didorong AI dengan Visual Paradigm: Tutorial tentang memanfaatkan AI untuk membuat diagram cerdas dan dinamis untuk sistem perangkat lunak modern.

  6. Panduan Penggunaan Editor Alur Peristiwa di Visual Paradigm: Petunjuk langkah demi langkah untuk mendokumentasikan urutan peristiwa yang terstruktur dalam sebuah skenario kasus pengguna.

  7. Memecahkan Skenario dengan Analyzer Skenario Kasus Pengguna: Panduan tentang menggunakan analyzer untuk memeriksa dan memperbaiki alur interaksi untuk meningkatkan kejelasan sistem.

  8. Mengubah Kasus Pengguna menjadi Diagram Aktivitas – Transformasi Berbasis AI: Sumber daya yang menjelaskan konversi otomatis dari kasus pengguna menjadi alur kerja sistem yang rinci.

  9. Menghasilkan Skenario dan Kasus Uji dari Diagram Kasus Pengguna Menggunakan AI: Penjelajahan tentang bagaimana alat AI mengotomatisasi pembuatan prosedur uji yang didorong kebutuhan.

  10. Galeri Diagram Kasus Pengguna – Templat & Contoh: Koleksi yang dipilih secara khusus dari contoh dunia nyata untuk inspirasi, pembelajaran, dan prototipe cepat.
