UMLとシーケンス図の紹介
その統合モデル化言語（UML）は、ソフトウェア工学においてシステムの可視化、仕様化、構築、文書化に使用される標準化されたモデル化言語である。その中でUMLの14種類の図, シーケンス図は、相互作用図のカテゴリに属する。それらは、動的動作システムの動的動作を、オブジェクト（またはアクターとコンポーネント）がメッセージのやり取りを通じて時間とともにどのように相互作用するかを示すことで強調する。
シーケンス図シーケンス図は、処理の順序、メッセージの流れ、条件分岐（例：if-elseやループ）、エラー処理といったユースケースの要素を捉える上で特に価値がある。クラス図（静的構造を示す）とは異なり、シーケンス図は実行時の相互作用に焦点を当てており、ユーザーのフロー、API呼び出し、マイクロサービス間の通信など複数の参加者が関与するシナリオに最適である。
シーケンス図の主要な概念
以下に、UMLシーケンス図:
- ライフライン：時間の経過に沿って参加者（オブジェクト、アクター、またはシステム）を表す縦方向の破線。時間は上から下へ流れます。
- メッセージ：通信を示す水平の矢印。実線矢印は同期呼び出し（戻り値を期待する）を表すことが多く、破線矢印は非同期メッセージまたは戻り値を示す。
- アクティベーションバー（実行仕様）：ライフライン上に描かれる細い長方形で、参加者がアクティブ（リクエストを処理中）である時間を示す。
- アクター：相互作用を開始する外部エンティティ（例：ユーザー）で、通常は人形の図で表される。
- 結合断片：制御構造を表すボックスで、以下のようになる：
- alt（代替）：if-else条件のため。
- opt：オプションのフローのため。
- 繰り返しのループ。
- 相互作用の使用 (ref): 共通のサブ相互作用を再利用。
- 戻りメッセージ: 破線の矢印で応答や結果を示す。
これらの要素により、モデル作成者は、成功経路や例外を含む複雑なフローを明確で時系列的な視点で表現できる。
事例研究：電子商取引の注文提出プロセス
ショッピングカート経由でユーザーが注文を行う現実的な電子商取引のシナリオを検討する。このプロセスでは、住所の検証、在庫の確認、支払いの処理が含まれる。システムは3つの主要な経路を処理しなければならない。
- 成功: 有効な注文 → 在庫を確保 → 支払い処理 → 注文確認および配送日程決定。
- 無効な住所: ユーザーへの促しによる早期拒否。
- 支払い拒否: 在庫確認は行われるが支払いに失敗 → ユーザーへのエラーメッセージ。
このフローは条件分岐（altフラグメント）とエラー処理を含んでおり、シーケンス図の理想的な例である。
参加者
- ユーザー (アクター)
- ショッピングカート (インターフェースコンポーネント)
- 注文サービス (コアビジネスロジック)
- 在庫システム (外部/バックエンドチェック)
- 決済ゲートウェイ (外部サービス)
図の解釈

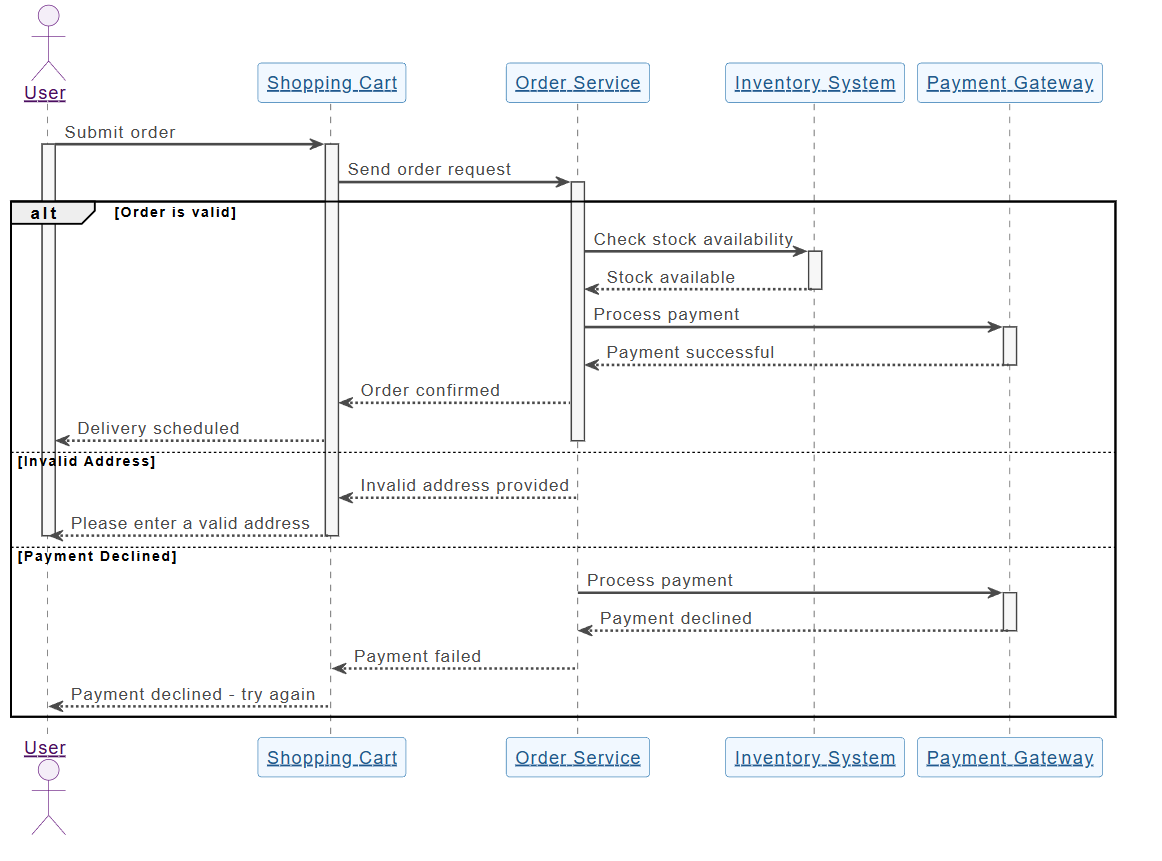

提供されたPlantUMLベースの図（記述されたフローから概念的に生成）は以下の通りである：
- プロセスは、ユーザーがショッピングカート経由で注文を提出することから始まる。
- ショッピングカートはリクエストを注文サービスに転送する。
- altフラグメントは検証に基づいて分岐します：
- [注文は有効です] → 注文サービスが在庫を在庫システムと照合 → 在庫ありの場合、支払いへ進む → 支払いゲートウェイが処理 → 成功すると確認を返す → 注文確定 → 配送日程決定 → ユーザーに通知
- [無効な住所] → 早期拒否 → ユーザーへのメッセージ：「有効な住所を入力してください」
- [支払いが拒否されました] → 支払いが試行されたが失敗 → エラー：「支払いが拒否されました – 再試行してください」
この図は、条件付きパスを明確にグループ化するために結合フラグメント（alt）を使用しています。アクティベーションバーは参加者の処理期間を示し、点線の戻りメッセージは応答を示しています。この構造により、正常系とエラー系のシナリオをカバーしつつ、図の可読性を維持しています。
このような図は、開発者がメッセージの順序を理解し、潜在的なボトルネック（例：支払いゲートウェイへの外部呼び出し）を特定し、エラー経路が適切に処理されることを保証するのに役立ちます。
Visual ParadigmのAIチャットボットを使ってシーケンス図を作成する

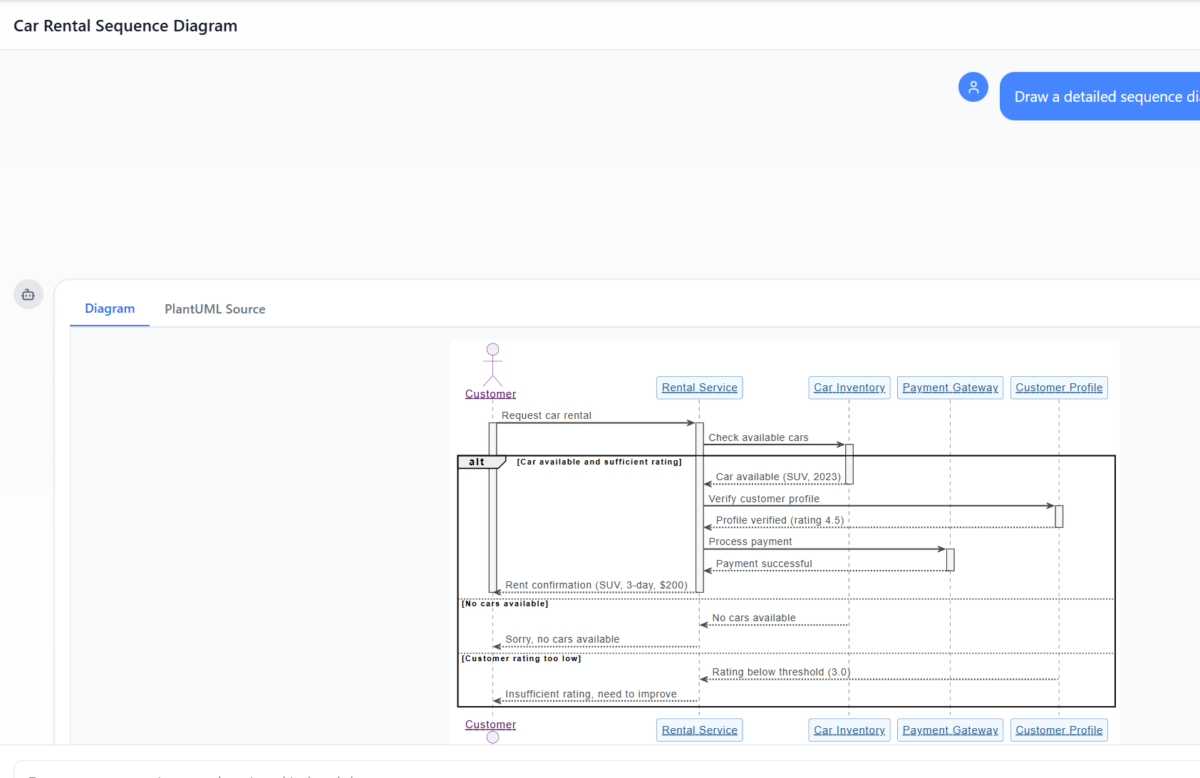

Visual Paradigm、世界的なUMLモデリングツールは、AIチャットボット（オンラインプラットフォームまたはデスクトップアプリからアクセス可能）を備えており、図の作成を革命的に変革しています。手動でライフラインや矢印をドラッグする代わりに、ユーザーは自然言語でシナリオを記述し、AIが即座にプロフェッショナルで編集可能なUML図を生成します。
ステップバイステップのプロセス
- AIチャットボットにアクセスする（例：chat.visual-paradigm.com または Visual Paradigm のツール > AIチャットボットから）。
- タイプとして「UMLシーケンス図」を選択または指定する。
- このケーススタディの例のように、明確なテキスト記述を提供する：「ユーザーがショッピングカートから注文を提出する。注文サービスは住所と在庫を検証する。住所が無効の場合、ユーザーに促す。有効な場合、在庫を確認する。在庫が確保できる場合、ゲートウェイ経由で支払いを処理する。支払いが成功した場合、注文を確認し、配送をスケジュールする。無効な住所および支払い拒否の分岐を含む。」
- 会話による調整：AIに詳細を追加するように依頼する（例：「アクティベーションバーを追加」または「失敗時の戻りメッセージを含める」）
- 生成：AIが図を生成します（通常、編集可能な形式で、必要に応じてPlantUMLソースも提供）。
- 編集とエクスポート：手動で調整（レイアウトやラベルの修正）を行い、画像、PDF、またはコードとしてエクスポートする。
このケーススタディでは、提供された記述からAIが出力するものと図が非常に類似しており、分岐用のaltフラグメント、適切なメッセージの方向性、明確なライフラインを備えています。このツールはUMLUML準拠性、バランスの取れたレイアウト、および可読性を確保しています。
観察された利点：
- スピード：テキストから図作成まで数秒
- 正確性：AIはフラグメントおよびメッセージに正しい表記を適用します。
- 反復：チャットベースの調整により、再描画せずに迅速な修正が可能になります。
シーケンス図を効果的に使う方法
シーケンス図の強みは以下の通りです：
- 要件分析 → ステークホルダーとの協議を通じてユースケースの流れを明確化する。
- 設計段階 → コーディング前に相互作用を詳細に記述する。
- ドキュメント作成 → チームや新入社員への導入のためにシステムの動作を説明する。
- デバッグ → 期待されるメッセージの順序と実際の順序を比較する。
- テスト → 成功/失敗のパスからテストケースを導き出す。
ベストプラクティス：
- 図を1つのユースケースまたはシナリオに集中させる。
- メッセージには意味のある名前を使用する（たとえば、「checkStock()」のように曖昧な表現ではなく）。
- 可読性を考慮し、参加者を5～7人までに制限する。
- 他のUML図と組み合わせる（たとえば、文脈にはユースケース図、構造にはクラス図を使用）。
結論
このeコマース注文プロセスの事例研究は、条件分岐やエラー処理を含む現実世界の相互作用を、シーケンス図が効果的にモデル化できることを示している。Visual ParadigmのAIチャットボットを活用することで、このような図の作成が容易かつ効率的になり、手作業による描画から高レベルな思考と精緻化への焦点が移る。
このような現代的なツールは、開発者、アナリスト、アーキテクトにとっての障壁を下げ、ソフトウェア開発プロジェクトにおける迅速な反復とより良いコミュニケーションを可能にする。シンプルなチェックアウトの設計から複雑な分散システムまで、AIを活用したシーケンス図は、システムの理解と信頼性の高い構築に不可欠なツールである。
