データフローダイアグラムをシンプルに：AIを活用した現代的なガイド

データフローダイアグラム（DFD）は、システム分析と設計の基盤です。データがシステム内でどのように移動するかを明確で視覚的な表現で示し、データの発生源、処理方法、保存場所、そして到達先を明らかにします。ビジネスアナリスト、開発者、システムデザイナーにとって、DFDは複雑なシステムの理解を深め、非効率な点を発見し、ステークホルダー間で共通の理解を共有するのに役立ちます。

AIを活用したモデリングツールの登場により、正確でプロフェッショナルなDFDの作成が、より速く、より正確になり、手作業の負担も大幅に軽減されました。このガイドでは、DFDの基本を解説し、Visual Paradigmのような現代的なプラットフォームが人工知能を活用して、モデリングプロセス全体を効率化する方法を紹介します。Visual Paradigm—人工知能を活用して、モデリングプロセス全体をスムーズにします。

データフローダイアグラムとは何か？

データフローダイアグラムは、システム内の情報の流れを可視化するためのグラフィカルなツールです。技術的な詳細に囚われることなく、システムの論理構造を把握するのに役立ちます。DFDは、実装の詳細ではなくデータの動きを理解することに焦点を当てる、システム設計の初期段階で特に有用です。

高レベルで見ると、DFDは4つの主要な構成要素で構成されています：

  • 外部エンティティ：これらは、システム外部のデータの発生源または到着先を表します。ユーザー、他のシステム、外部組織などが該当します。通常、長方形または楕円で表現されます。
  • プロセス：これらは、入力データを出力に変換する活動を指します。各プロセスは通常、円または角が丸い長方形で表され、具体的な動作（例：「ユーザー入力の検証」）がラベルとして記載されます。
  • データストア：これらは、データを一時的または永続的に保持するリポジトリを指します。データベース、ファイル、クラウドストレージなどが該当します。開口部のある長方形で表現されます。
  • データフロー：これらは、エンティティ、プロセス、データストアの間をデータが移動する経路を示す矢印です。各フローは、転送されるデータの種類（例：「顧客注文」、「支払い確認」）でラベル付けされます。

DFDは通常、レベルごとに作成されます。高レベルのコンテキスト図（レベル0）は、システムを外部エンティティと相互作用する単一のプロセスとして示し、一方でレベル1およびレベル2の図は、そのプロセスをより詳細なサブプロセスに分解します。

現代のシステム設計においてDFDが重要な理由

DFDは複雑な環境において明確さを提供します。チームが支援される点は以下の通りです：

  • 欠落しているデータフローまたは冗長なプロセスを特定する
  • システムの境界と依存関係を理解する
  • 技術者と非技術者を問わず、システムの論理を共有する
  • 要件分析とシステム文書作成を支援する

その価値にもかかわらず、従来のDFD作成は時間のかかる作業です。手書きや基本的なソフトウェアで図を描く場合、繰り返しの作業や手動での整列が必要となり、特に複数のレベルにわたって一貫性を保つ際には大きな誤りのリスクがあります。

DFD作成のAI駆動型進化

Visual Paradigmのようなプラットフォームは、プロセスのすべての段階にAIを統合することで、DFDモデリングを変革しました。空のキャンバスから始めるのではなく、ユーザーは平文の記述から完全な図を生成できます。この変化により、作業の障害が軽減され、より速く、より正確なモデリングが可能になります。

AI駆動型DFDツールの主な機能

Visual Paradigm Desktop：AI対応モデラー

VP Desktopは、Visual Paradigmの主力製品として位置づけられていますAI搭載の図面作成ソフトウェアここでは、AIによる図面生成が、本格的な業務に適したエンタープライズグレードのツールと融合しています。

VP Desktop内にあるAI図面生成ツールを起動してください。 「データフローダイアグラム」を選択し、記法と詳細レベル（コンテキスト、レベル1、レベル2以上）を指定した上で、「オンラインショッピングシステムのデータフローダイアグラムを作成し、ユーザー登録、製品閲覧、注文処理、支払い処理、在庫更新を示す」といった説明を入力してください。数秒後、AIがクリーンでバランスの取れたDFDを自動生成します。エンティティは長方形、プロセスは円、データストアは開かれたボックス、フローは明確にラベル付けされます。

Visual Paradigm OpenDocs：スマートでAI搭載の知識管理プラットフォーム

図面は孤立して存在しません。レポートやWiki、知識ベースなどでプロセスを説明する役割を果たします。それがOpenDocsが光るポイントであり、Visual Paradigmの視覚的モデリングと図面作成向けのAIプラットフォーム.

視覚的モデラー向けのVisual Paradigm AIチャットボット

ときには、素早くアイデアを出し合う必要があるものです。Visual ParadigmのAI視覚的モデリングチャットボットは、図面作成を会話へと変える—空のキャンバスに悩む状態を打破するのに最適です。

ボットと会話しましょう：「図書管理システムのデータフローダイアグラムを作成してください。」すると、即座にDFDが生成されます。あるいは「このデータフローを説明してください」や「セキュリティの改善点を提案してください」と尋ねることもできます。

AI支援によるDFDモデリングの利点

  • 迅速な対応：チームは、概念から視覚的モデルまで数秒で移行でき、設計時間を最大90％削減できます。
  • 誤りの削減：AIがフローが有効であり、記法ルールに従っていることを保証します—データストア間の誤って直接のデータフローが発生する心配はもうありません。
  • 協働の向上：非技術系のステークホルダーは、平易な言葉でシステムの論理を説明でき、正確な図面を即座に確認できるため、ビジネスとITの間のギャップを埋めることができます。
  • スケーラビリティ：システムが拡大するにつれて、AIツールにより手動での作業なしに図面の維持・更新が容易になります。

AI生成DFDの使い始め

レベル1のDFDを作成するには、明確なシステムの説明から始めましょう。たとえば：

「ユーザーがECプラットフォームにログインする。システムはユーザーの認証を行い、利用可能な製品を表示し、カートに商品を追加できるようにし、注文を処理する。支払いは第三者のゲートウェイを通じて処理される。システムは在庫を更新し、確認メールを送信する。」

これをAI図面生成ツールに入力し、好みの記法を選択して、ツールに図面の生成を任せましょう。その後、チャットボットを使ってモデルを洗練または拡張してください。

参考文献

Visual ParadigmのAIチャットボットでUMLを学ぶ方法：実践ガイド

学習UML（統合モデリング言語）最初は圧倒的に感じられるかもしれません——特にクラスの関係性やシーケンスの流れ、状態遷移を明確な出発点なしに理解しようとするときです。しかし、適切なツールがあれば、プロセスは直感的で、インタラクティブで、さらには楽しいものになります。開発者や学生、ソフトウェアデザイナーの間で注目を集めているそのようなツールがVisual ParadigmのAIチャットボット、自然言語をプロフェッショナルなUML図に変換する会話型アシスタントです。

シンプルなシステムをモデル化する方法を理解しようとしている初心者であろうと、アーキテクチャを洗練させようとしている開発者であろうと、このガイドはAIチャットボットを効果的に使い、UMLの概念をステップバイステップで学び、応用する方法を紹介します。

🧠 なぜAIを使ってUMLを学ぶのか？

従来のUML学習は、文法や表記ルール、教科書の例を学ぶことが多く、ときには即時のフィードバックが得られないこともあります。Visual ParadigmのAIチャットボットは、実践的でリアルタイムのモデリング体験を提供することで、その状況を変えることができます。記号を暗記するのではなく、システムを平易な英語で説明し、AIが即座に視覚的な表現を生成します。

このアプローチは能動的学習を支援します。実験し、観察し、調整する——現実の設計と同様です。コンポーネント間の関係性を視覚的に見ることで利点を得る視覚学習者にとって特に役立ちます。

✅ プロのヒント：このツールは図を生成するだけではなく、自分の理解を検証するためにも使ってください。すでに考えたシステムについてAIにモデル化を依頼し、その結果を自分の心像と照らし合わせてください。

🔧 学習を支援する主な機能

📌 即時図の生成

AIは1つのプロンプトから複数のUML図タイプを生成できます：

  • クラス図
  • ユースケース図
  • シーケンス図
  • 状態機械図
  • パッケージ図

たとえば、「学生、授業、教員を含む大学システムをモデル化する」関連するクラス、属性、関係性を備えたクラス図を生成します—適切な記法を含んでいます。

💬 コンバーシェンタルな最適化

最初から完璧にしなくても大丈夫です。チャットボットは反復的な編集をサポートしています：

  • 「StudentとCourseに接続する『Grade』クラスを追加してください。」
  • 「『Employee』クラスの名前を『Faculty』に変更してください。」
  • 「『enroll』関係をオプションに設定してください。」

各コマンドは図をリアルタイムで更新し、変更がモデルに与える影響を理解するのに役立ちます。

📊 デザインフィードバックとベストプラクティス

図を生成した後は、分析レポートまたは検証チェックリストを活用して、以下の洞察を得てください：

  • 欠落している関連性や多重度
  • 重複している、または不明確なクラス名
  • UML規格に基づいた改善提案

このフィードバックループにより、良いモデリング習慣が強化され、一般的な落とし穴を回避するのに役立ちます。

🔄 スムーズな統合

満足がいったら、以下の操作が可能です：

  • インポート図をVisual Paradigm DesktopまたはOnlineにインポートして、より詳細な編集を行う
  • エクスポートSVG、PNG、またはPDF形式でエクスポートして、ドキュメント作成やプレゼンテーションに使用する
  • モデルをコード生成（例：Java、C#、Python）の基盤として使用する

このワークフローにより、学習と実践的な応用がつながります。

🛠️ ステップバイステップ：AIチャットボットの使い方

1. チャットボットを起動する

以下の方法でアクセスできます：

  • Web：訪問するchat.visual-paradigm.com ブラウザ上で直接
  • デスクトップアプリ：Visual Paradigmを開き、 ツール > アプリ > AIアシストUML、そしてモデリングを開始します。

インストールや設定は不要です—ただ入力を開始するだけです。

2. 明確なプロンプトを書く

システムについて具体的に記述してください。提供する情報が多ければ多いほど、出力の質が高くなります。

プロンプトの例：

  • 「Book、Member、Loanのクラスを含む図書管理システムのクラス図を作成してください。」
  • 「ユーザーがオンラインバンキングアプリにログインする様子を示すシーケンス図を生成してください。」
  • 「顧客、支払い、注文のクラスを含む電子商取引のチェックアウトプロセスのユースケース図をモデル化してください。」

💡 ヒント： 主要なエンティティ、それらの関係性、および制約条件（例：「会員は最大5冊まで貸し出し可能」）を含めてください。

3. 自然言語コマンドで修正する

図が表示されたら、仲間のように対話して操作してください：

  • 「Loanクラスに『返却』演算を追加してください。」
  • 「BookとLoanの多重度を1…に変更してください。“
  • 「PaymentからSecurityCheckへの依存関係を表示してください。」

各対話によって、UML表記が現実の論理をどのように反映しているかを学べます。

4. 確認と検証

クリックしてください 「分析レポート」 をクリックして確認：

  • 構造的な整合性
  • 命名の一貫性
  • 潜在的な設計上の問題

これらの洞察を活用して、UMLの原則についてより深く理解しましょう。

5. エクスポートまたは続行

  • エクスポート画像またはPDFとしてエクスポートして、ノートやレポートに使用します。
  • インポート完全なIDE環境にインポートして、作業を続行するか、コードを生成します。

これにより、チャットボットは学習とプロジェクト作業の両方に最適です。

🎯 チュートリアル例：シンプルな電子商取引システムの構築

実際に例を一つ見て、学習プロセスを説明しましょう。

プロンプト：

「Product、Customer、Order、Paymentのクラスを含む電子商取引サイトのクラス図を作成してください。Customerは複数のOrderを発注でき、各Orderは複数のProductを含みます。PaymentはOrderに関連付けられます。」

結果：

AIは以下の図を生成します：

  • Customer (1) — (0…*) Order
  • Order (1) — (1…*) Product
  • Order (1) — (1) Payment

修正：

「Orderクラスに、デフォルト値が0.0の’discount’属性を追加してください。」

今、属性を追加し、UMLにおける属性の表現方法を確認しました。

検証：

実行する：検証チェックリスト。AIは次のように提案する可能性があります：

  • 「発注の進行状況を追跡するために、Orderに’status’フィールドを追加することを検討してください。」
  • 「製品の多重性が正しいか確認してください—0…* にすべきでしょうか？」

これらの提案はベストプラクティスを強化し、設計について批判的に考えるのを助けます。

📚 インテリジェントな方法でUMLを学ぶ

AIチャットボットを使うことは学習を回避することではなく、むしろ—それを加速することです以下の点に注目することで：

  • 自然言語でシステムを記述する
  • モデルの進化の様子を観察する
  • 即時のフィードバックを受け取る

静的なチュートリアルだけでは得られないほど、UMLに対する深い理解と直感的な把握が身につきます。

以下の用途に最適です：

  • ソフトウェア設計を学ぶ学生
  • システムモデリングを練習する初心者開発者
  • コーディング前にアイデアをプロトタイピングするチーム
  • 教育者が授業で概念を説明する際

✅ 成功のための最終アドバイス

  • シンプルから始めましょう：日常のシステム（例：コーヒーショップ、ToDoアプリ）をモデル化します。
  • 実験しましょう：同じシステムを異なる制約条件下で試してみましょう。
  • 比較しましょう：同じ図を複数の方法で生成し、AIがあなたの表現をどのように解釈するかを見てみましょう。
  • 以下のエクスポート機能を使って、学びの過程を記録しましょう。

AIチャットボットはUMLの理解の代わりではありません—それはコ・パイロットデザイナーのように考えるのを手助けする存在です。

📌 さあ、試してみましょうか？

以下のサイトへアクセスしてください：chat.visual-paradigm.comそして最初のプロンプトを入力してください。フィットネストラッカー、病院システム、ソーシャルメディアのフィードのいずれをモデリングするにしても、AIがUMLでそれを迅速かつ明確かつ正確に可視化するのをサポートします。

小さなことから始めましょう。実践しながら学びましょう。そして、1回の会話ごとにモデリングスキルが成長するのを観察してください。

📝 注意：Visual ParadigmのAIチャットボットは、UMLモデリング、コード生成、コラボレーションをサポートする広範なエコシステムの一部です。学習からプロフェッショナルな開発まで、あなたのニーズに合わせてスケーラブルに設計されています。

Visual ParadigmのAI駆動型テキスト解析をマスターする：迅速なUMLモデリングのための包括的ガイド（2025–2026）

今日の急速に進化するソフトウェア開発の環境では、スピード、正確性、明確さが極めて重要です。従来のUMLモデリングは時間がかかる——特に初期設計段階では——分析、ブレインストーミング、反復作業に何時間も費やす必要があります。ここに登場するのがVisual ParadigmのAI駆動型テキスト解析ツール、画期的な機能であり、高レベルのアイデアを構造化されたAI生成のUMLクラス図 数分で生成します。

この包括的なガイドでは、最新の動画チュートリアル（2025年9月頃）および公式Visual Paradigmのドキュメントに基づいて、この強力なAI駆動型ツールの使用手順をすべて紹介します。ソフトウェアエンジニア、システムデザイナー、ビジネスアナリスト、またはUMLを学習中の学生の方々にとって、このツールは作業プロセスをスムーズにし、プロジェクトの立ち上げを迅速化します。

🔧 概要：AI駆動型テキスト解析とは何か？

AI駆動型テキスト解析は、Visual Paradigm内に搭載された知能的な機能であり、高度な自然言語処理（NLP）および大規模言語モデル（LLM）を活用して、平文による問題記述を分析し、自動的に以下を生成します：

  • 候補となるUMLクラス

  • クラスの属性および操作

  • 関係クラス間の関係（例：関連、継承、集約）

  • 編集可能な完全なUMLクラス図

この機能により、開発者やアナリストはアイデアから視覚的モデルへと即座に移行できるコードを1行も書かずに済む——迅速なプロトタイピング、要件分析、教育用途に最適です。

✅ 以下に最適です:

  • 初期段階のドメインモデリング

  • アジャイルスプリント計画

  • 初心者へのUMLの教え方

  • ドキュメントからのリバースエンジニアリング

  • AIをSDLCワークフローに統合する

📌 前提条件：はじめに

始めに、以下のものを確認してください：

要件 詳細
ソフトウェア Visual Paradigm Desktop（プロフェッショナル版またはエンタープライズ版を推奨）
ダウンロード 無料30日間トライアル：https://www.visual-paradigm.com/download
インターネット接続 必須（AI処理はクラウドサーバーで実行）
アクセスパス ツール > アプリ→ 選択ソフトウェア開発カテゴリ → 検索テキスト解析
オプション統合 Visual Paradigm Online（共同作業、エクスポート、高度な編集用）

💡 プロのコツ：使用するにはクラウド統合作業を保存し、ブラウザベースの環境で編集を続行できます。

🔄 ステップバイステップのワークフロー：アイデアからクラス図へ

AIを活用して正確で意味のあるUMLモデルを生成するために、この構造的で反復的なプロセスに従ってください。

ステップ1：AIテキスト解析ツールを起動する

  1. 開く Visual Paradigm Desktop.

  2. 次に移動：
    ツール > アプリ → 選択 ソフトウェア開発 タブ。

  3. ページ2までスクロールする（または検索バーを使用）して次を検索：テキスト解析（AI駆動）.

  4. クリック 今すぐ開始.

🖥️ インターフェースは、明確で直感的なレイアウトで開きます：

  • 左パネル：入力フィールドとコントロール

  • 右パネル：リアルタイムの結果と視覚的フィードバック

ステップ2：問題の記述を生成または改善する

AIはまず、詳細な問題記述を初期のプロンプトに基づいて生成します。

🔹 ドメインプロンプトを入力

簡潔な名前または目的を入力：

  • "オンラインショッピングプラットフォーム"

  • "学生登録システム"

  • "病院患者管理"

🔹 クリック： 問題記述の生成

AIは即座に、システムの目的、関係者、主要機能、制約を要約した段落（100～150語）を生成します。

✅ 例の出力：
「オンラインショッピングプラットフォームは、顧客が商品を閲覧し、買い物カゴに商品を追加し、セキュアな決済ゲートウェイを通じて購入を完了できるようにします。管理者は在庫を管理し、注文履歴を確認し、売上レポートを生成します。各顧客には個人情報と配送先住所を含むプロファイルがあります。商品はカテゴリ分けされており、名前、価格、在庫数、説明などの属性を持ちます。注文は顧客と関連付けられており、複数の明細項目を含みます。システムはユーザー認証、役割ベースのアクセス制御、管理者用の分析ダッシュボードをサポートしなければなりません。」

✅ 重要なベストプラクティス：生成されたテキストを編集する

AIが生成した説明は出発点であり、最終版ではありません。

🔧 ドメイン固有の詳細でそれを強化する:

  • 追加：「システムは管理者が利用統計や売上トレンドを確認できる分析ダッシュボードを含む必要がある。」

  • 追加：「ユーザーはメール認証を通じてパスワードをリセットできる必要がある。」

  • 追加：「注文は保留中、発送済み、配達完了のステータスに分類される。」

✅ なぜ重要なのか：小さな編集により、クラス抽出、属性の提案、関係性の検出の品質が大幅に向上します。

ステップ3：候補クラスの特定

クリック候補クラスの特定.

AIはテキストをスキャンし、潜在的なドメインエンティティ（名詞）とコンセプト.

📋 出力：候補クラスのリスト

各項目には以下が含まれます：

  • クラス名 （例： 顧客, 製品, 注文)

  • 選択理由 （例：「説明文中に5回出現する」、「ドメインの中心となる」）

  • 概要説明 （例：「製品を購入するユーザーを表す」）

🧠 例：

  • 顧客：「頻出名詞；システムのユーザーを表す」

  • 決済ゲートウェイ：「取引処理の文脈で言及される」

  • 在庫：「製品の可用性を管理するための重要なコンポーネント」

✅ レビューと修正

  • 関係のない項目を選択解除する（例：「システム」や「データ」などの一般的な用語）

  • 不足しているものを手動で追加する（例： ショッピングカート, 注文状態).

🛠️ ヒント：このステップを使って AIの錯覚を修正する—重要なエンティティが見逃されていたら、今すぐ追加する

ステップ4：クラスの詳細（属性と操作）を特定する

クリッククラスの詳細を特定する.

各クラスについて、AIは次を提案します：

  • 属性（データフィールド）：例としてname: String, email: String, price: Double

  • 操作（メソッド）：例としてplaceOrder(), calculateTotal(), updateStock()

📊 例：出力結果注文:

属性 型 説明
orderId String 一意の識別子
orderDate Date 注文が行われた日付
状態 OrderStatus 注文の現在の状態
操作 パラメータ 戻り値
addLineItem(item: Item, quantity: int) Item, int void
calculateTotal() — Double
updateStatus(newStatus: OrderStatus) OrderStatus void

✅ チェックリスト:

  • データ型を確認する（例：精度を考慮して LocalDateTime を Date を使用する）

  • メソッド名をコーディング規約に合わせて調整する（例： getTotal() 対 calculateTotal()).

  • 不足している操作を追加する（例： cancelOrder()またはapplyDiscount().

ステップ5：クラス関係の特定

クリッククラス関係の特定.

AIは以下の内容を分析します：相互作用、依存関係、所有パターンテキスト内で関係性を提案します。たとえば：

関係の種類 説明
関連 2つのクラス間の一般的なリンク（例：CustomerがOrder)
集約 「所有する」関係（例：ShoppingCartがProduct)
合成 より強い「所有」関係（例：OrderがLineItem)
一般化（継承） 管理者 extends ユーザー
依存関係 1つのクラスが別のクラスを使用する（例： 支払いサービス に依存する 支払いゲートウェイ)

📋 例の出力：

元 先 種類 説明
顧客 注文 関連 「顧客は複数の注文を行う」
注文 明細項目 合成 「注文は明細項目を含む」
管理者 ユーザー 一般化 「管理者はユーザーの一種である」
支払いサービス 支払いゲートウェイ 依存関係 「支払い処理にゲートウェイを使用する」

✅ 正確性の確認:

  • 組成が使用されることを確認する：排他的所有権.

  • 継承は、次の条件が満たされる場合にのみ使用する：is-a関係が存在する。

  • 弱い関連をより具体的な役割に置き換える（例：注文 → 顧客経由で発注者).

手順6：クラス図の生成

クリック図の生成.

ツールはすべての要素を次のものにまとめます：明確で読みやすいUMLクラス図.

✅ 生成された図の特徴：

  • 自動レイアウト：クラスと関係の知能的な配置

  • 拡張可能な詳細：任意のクラスをクリックして属性と操作を表示

  • 編集可能: すべての要素をエディタ内で直接編集できます

  • 色分け: エンティティ、インターフェース、抽象クラスを区別します

🎯 あなたは now 以下のものを手に入れました完全に機能する、AI生成のクラス図以下の用途に使用可能:

  • さらなる精緻化

  • コード生成

  • 他の図（例：ユースケース図、シーケンス図）との統合

  • ドキュメント作成とチーム内共有

ステップ7：反復と精緻化（推奨）

このツールのうちの一つ最も強力な側面このツールの特徴はその反復設計機能.

🔁 反復の方法:

  1. 以下のタブに戻ります問題の説明タブ。

  2. テキストを編集します:

    • 追加: 「システムはユーザー役割（顧客、管理者、サポート担当者）をサポートしなければならない。」

    • 追加: 「顧客は購入後に製品を評価できる。」

  3. 再実行:

    • 候補クラスの特定

    • クラスの詳細の特定

    • クラス関係の特定

    • 図の生成

🔄 結果：図動的に更新されます、新しいエンティティ（ユーザー役割, レビュー）および関係（顧客 → レビュー, 管理者 → サポート担当者).

🎯 ユースケース：あなたは以下の設計を行っています学習管理システム、そして以下のモデル化が必要であることに気づきます授業、登録、成績—プロンプトを編集して再生成するだけです。

ステップ8：Visual Paradigm Onlineにエクスポートしてさらに編集

完全な編集機能とコラボレーションを有効にするには：

📤 Visual Paradigm Onlineにエクスポート

  1. 生成された図で、クラウドアイコン（左上隅）をクリックしてください。

  2. 選択してくださいVisual Paradigm Onlineに保存.

  3. ログインするか、必要に応じてアカウントを作成してください。

  4. 図はオンラインワークスペースに保存されました。

🔄 デスクトップに戻してインポート

  1. Visual Paradigm デスクトップに戻ります。

  2. 次へ移動：チーム > Web 図からインポート

  3. リストから保存した図を選択してください。

  4. クリックインポート.

✅ 今すぐ次が可能になります：

  • 高度なレイアウトツールを使用する

  • ノート、制約、スタereotypeを追加する

  • コード生成（Java、C#、Pythonなど）

  • 既存のコードから逆工程を行う

  • Use Case図、シーケンス図、またはコンポーネント図と統合する

🌟 利点と利点

利点 説明
⚡ スピード アイデアからクラス図まで5分未満
🤖 知能 AIが説明しますなぜクラスまたは関係が選択された理由
🔁 反復設計 フィードバックや新しい要件に基づいて簡単に修正できます
🎓 学習補助 学生がUML構造やドメインモデリングを理解するのに最適です
🔄 シームレスな統合 他のVP AIツール（例：AIユースケースジェネレーター、AIチャットボット）と連携可能
📊 説明可能性 AIの選択の背後にある透明な推論は信頼を高めます

🛠️ ベストプラクティスとプロのコツ

  1. シンプルに始める：明確で焦点を絞ったプロンプトから始めましょう。例："ATMシステム"または"ホテル予約アプリ".

  2. 具体的に：重要な動詞や名詞を追加しましょう（例：「現金を引き出す」「部屋を予約する」）

  3. 現実的なシナリオを使用する：役割、ワークフロー、制約を含めましょう。

  4. すべての出力を確認する：AIは補助的なものであり、正しさを前提にしないでください。

  5. 他のAIツールと組み合わせる:

  6. イテレーションの保存：各バージョンをエクスポートして、モデルの進化を追跡します。

  7. サンプルプロンプトを使用:

    • "ユーザー権限、ショッピングカート、決済処理を備えたECプラットフォーム"

    • "時間割と成績を備えた大学の授業登録システム"

    • "運動と健康指標をモニタリングするためのフィットネストラッカー・アプリ"

📘 ユースケース例：図書館管理システムの構築

簡単な例を確認しましょう。

📌 プロンプト：

「図書館管理システム」

📝 拡張された説明：

「図書館管理システムは、図書館員が本、借り手、貸出を管理できるようにします。各本にはタイトル、ISBN、著者、利用可能状態があります。借り手は、一度に最大5冊まで借りられる登録ユーザーです。貸出は返却日と遅延料金とともに追跡されます。システムはタイトル、著者、キーワードで検索をサポートしなければなりません。図書館員は本の追加、更新、削除が可能です。借り手は本を返却でき、遅延した場合はシステムが遅延料金を計算します。」

📌 AI出力のハイライト：

  • クラス: 本, 借り手, 貸出, 図書館員, 検索エンジン

  • 属性: 期日: 日付, 延滞中: ブール値, 延滞料: ダブル

  • 操作: 延滞料を計算する(), 在庫状況を確認する(), キーワードで検索する()

  • 関係:

    • 借り手 → 貸出 (関連)

    • 書籍 → 貸出 (組成)

    • 図書館員 → 書籍 (管理する)

✅ 結果: 数分で完成した、本格的でプロダクション対応のクラス図

🌐 追加リソース

リソース リンク
公式AIツールハブ https://ai.visual-paradigm.com
テキスト解析機能ページ https://www.visual-paradigm.com/features/ai-textual-analysis
動画チュートリアル（YouTube） VisualParadigm YouTubeチャンネル
コミュニティフォーラム＆サポート https://forum.visual-paradigm.com
無料学習モジュール https://learn.visual-paradigm.com

✅ 結論：AIでデザインを強化する

Visual ParadigmのAI駆動のテキスト解析ツールl単なる新奇性ではない—それはゲームチェンジャーソフトウェア設計における

自然言語による記述を構造化されたUMLモデルに変換することで、次のような効果が得られます：

  • 手作業の時間を数時間節約

  • モデル作成の誤りを削減

  • コラボレーションを加速

  • 初心者にとってUMLをわかりやすくする

単独の開発者としてスタートアップのアイデアをプロトタイピングしている人、要件を収集するビジネスアナリスト、ソフトウェア工学を教える教授のいずれであっても、このツールはあなたがより速く考え、よりスマートにモデル化し、より良い製品を構築できるようにする.

🚀 今日から始めましょう：30日間の無料トライアルをダウンロードし、次のアイデアを数分でUML図に変換しましょう。

2026年における専門的なソフトウェア工学と企業アーキテクチャのインテリジェントな進化：Visual Paradigmのディープセマンティクスモデリング実践ガイド

2026年、生成型AIは初期の技術的インパクトから、専門的なソフトウェア工学および企業アーキテクチャのプロセス革新を推進する核心的力へと進化した。しかし、真の技術的飛躍は単に「画像生成」や「テキストから図の作成」のような表面的な機能に依存するのではなく、モデリングの意味論に対する深い理解と工学的論理の正確な表現が可能かどうかにかかっている。

一、意味論駆動型モデリング：視覚を超えた工学的知恵

Visual Paradigmの2026年の核心的競争力は「意味論優先」のモデリングアプローチにある。大多数の汎用的大規模言語モデル（LLM）が「スケッチの作成」しかできないのに対し、Visual ParadigmのAIシステムは深層学習を経て、理解し、遵守するUML、SysML、BPMN、ArchiMateなど主流のモデリング標準の正式な意味論規則を理解し、遵守することで、生成された内容が工学的に検証可能で、拡張可能かつ追跡可能であることを保証する。

正確なモデリング意味論の表現

  • 集約と組成関係の区別：クラス図において、AIは「集約」（ハロー・ダイアモンド）と「組成」（フィルド・ダイアモンド）の本質的な違いを正確に識別でき、関係の誤認によるシステム結合の問題を回避する。
  • 多態性と制約の精密な処理：複雑な多重性（例：0..*、1..n）および制約条件（例：「支払いが成功した後でしか出荷を許可しない」）の自動モデリングをサポートし、人的な漏れを防ぐ。
  • シーケンス図の工学的詳細サポート：「フラグメント（fragment）」、「アクティベーション（activation）」、「ライフライン（lifeline）」などのキーエレメントを正しく処理し、行動の時系列が実際のビジネスプロセスと一致することを保証する。

システム工学のレベルでは、Visual ParadigmSysMLにおけるブロック定義（block definition）およびパラメトリック図（parametric diagram）の意味論的モデリングをサポートし、要件と設計パラメータの動的関連付けを実現します。企業アーキテクチャ分野において、ArchiMate視点生成機能により、「動機（Motivation）—業務（Business）—アプリケーション（Application）—技術（Technology）」の4層構造を含む標準化されたビューを自動生成可能であり、記号と階層構造ともにOpen GroupおよびOMGが発表した規格に準拠しています。

内蔵された検証とインテリジェントな提案メカニズム

このAIシステムは単に「生成」するだけでなく、「モデリング審査員」の役割も果たします。モデル内の重要な欠陥を自動検出でき、例えば：

  • 循環依存（circular dependency）によるシステムの不安定性
  • 未定義の制約条件または欠落した境界シナリオ
  • モデルが「良好形式性」のルールに違反している（例えば、不正なクラス関係やインターフェース定義など）

これらの発見に基づき、システムは文脈に応じた最適化提案を提供します。例えば、権限の衝突を解決するために「戦略パターン」の導入を推奨したり、「注文ステートマシン」をステートマシン図に再構築して可読性を向上させることを提案します。このような意味論層でのインテリジェントなフィードバックは、後続のコード自動生成、システムシミュレーション、テストケース設計などの下流タスクに堅固な基盤を提供します。

2. 実時間対話型モデリング：アジャイル開発における「AIコラボレーター」

Visual Paradigmは従来の「一度生成、変更不可」の静的プロセスを完全に放棄し、自然言語に基づく動的対話型モデリングワークフローを構築しました。ユーザーはそのAIチャットボット（アクセスアドレス：chat.visual-paradigm.comまたはデスクトップクライアントに統合されたもの）とAIとの複数回のやり取りを通じて、モデルの継続的な反復と最適化を実現します。

テキストから図へのシームレスな生成

ユーザーが明確な問題記述を入力するだけで、システムは自動的に解析し、構造が明確でレイアウトが適切な図を生成できます。たとえば、以下の指示を入力します：

「電子商取引プラットフォームの支払いプロセスのUML時系列図を生成し、二段階認証（2FA）のステップを含む。」

システムは自動的に重要な参加者（例：ユーザー、決済ゲートウェイ、リスク管理サービス）、呼び出し順序および異常経路を識別し、専門的なフォーマットで出力するため、手動での調整は不要です。

自然言語による編集とモデルの進化

モデルの反復は従来の手動でのドラッグアンドドロップ操作に依存せず、自然言語による指示によって動的に変更が実現されます：

  • 「支払い失敗のシナリオに異常処理の分岐を追加する」
  • 「ユーザーの役割を『顧客』から『認証済み顧客』に変更する」
  • 「注文状態にタイムアウト自動キャンセルのロジックを追加する」

これらの指示はモデル構造の更新だけでなく、図の再レイアウト、接続線の最適化、経路の明確化を自動的にトリガーし、出力が常に専門的な工学文書の視覚基準を満たすことを保証する。

AIを技術的協力者として

システムはモデリングに関する質問を主動的に回答でき、例えば：

  • 「includeとextendは、用例図においてどのような違いがありますか？」
  • 「SysMLで再利用可能なサブシステムをどのように定義しますか？」
  • 「パラメータ図を用いて性能指標の制約をどのように表現しますか？」

同時に、AIは要約レポートや文書ドラフトを自動生成でき、チームが複雑なシステム論理を迅速に理解し、協働効率を向上させる。

三、自動変更伝播：モデルの一貫性とトレーサビリティの維持

大規模な企業アーキテクチャプロジェクトでは、孤立した図が「ドキュメント劣化（documentation rot）」や情報断絶を引き起こしやすい。

複数ビュー間のリアルタイム伝播

ユーザーが時系列図でサービス名を変更したり、インターフェースパラメータを調整すると、その変更は関連するクラス図、配置ビュー、C4アーキテクチャ図などに即座に同期される。例えば：

  • 時系列図で「ユーザー認証サービス」の名称を変更 → 類図におけるそのクラス名も同時に更新
  • サービスインターフェースの入力パラメータを変更 → コンポーネント図におけるインターフェース定義と呼び出しチェーンに自動同期

この「単一データソース（single source of truth）」メカニズムにより、上位戦略アーキテクチャから下位コンポーネント設計に至るまでの一貫性が確保され、人為的な同期による矛盾や誤りを回避できる。

トレーサビリティと劣化防止メカニズム

システムは完全なバージョン管理と変更追跡機能を内蔵しており、以下の機能をサポートする：

  • 変更履歴記録（change log）
  • バージョンロールバック（以前の状態に戻す）
  • 注釈と説明（annotations）

モデル化基準に対する深い理解を基に、Visual Paradigmは大規模な企業向けモデルを処理する際、一般的なAIツールがよく発生する「コンテキストウィンドウの過負荷」問題を回避し、モデルの安定性と拡張性を確保しています。

4. 一貫した専門的なワークフロー支援：アイデアから実装までのフルチェーンのクローズドループ

Visual ParadigmのAIは「最終ツール」ではなく、エンジニアのワークフローの出発点です。AIが生成する図は、専門的なモデル作成の「種」であり、後続でエディタにスムーズにインポートして深度な開発と検証が行えます。

専門的なエディタへのスムーズな移行

「AI生成 → エクスポート先へ」のプロセスによりVisual Paradigmデスクトップ版またはオンライン版」のプロセスを経て、ユーザーはすぐにフル機能エディタ環境に移行し、以下の高度な機能を有効化できます：

  • 意味的タグ（stereotypes）の追加
  • マトリクス分析（matrix analysis）の実行
  • 階層化モデリングとビューの整理
  • システムのシミュレーションと行動の推論

クラウドとデスクトップの共同作業環境

このプラットフォームはハイブリッドワークモードをサポートしています：

  1. チームメンバーはブラウザ側（VP Online）でブレインストーミングと初期モデリングを実施
  2. 重要なモデルを専用版または企業版のデスクトップクライアントに同期し、複雑なシステム設計、データモデリング、コード工学のタスクを実行

特にリモート協働、部門横断型プロジェクト、アジャイル開発チームに適しており、「アイデアの即時共有、設計の深層的イテレーション」を実現するクローズドループを可能にします。

拡張された専門機能のサポート

Visual Paradigmエコシステムは、多様なAI強化ツールを提供しており、以下を含みます：

  • AI駆動のテキスト分析：非構造化の問題記述から自動的にシステムコンポーネント、参加者、境界条件を識別し、初期のドメインモデルを構築
  • 業務プロセスKPIの自動生成：プロセスの記述に基づき、キーパフォーマンス指標（KPI）とプロセスのボトルネックの自動識別を生成
  • データベースモデリングAIアシスタント（DBModeler AI）：可視化モデリングとリアルタイムSQLテストを統合し、データベース構造の迅速な設計と検証を実現
  • JSON CRUDテーブルの自動生成：JSONデータ構造を入力すると、AIが対応する作成・削除・更新・参照（CRUD）テーブル構造を自動導出
  • MVCアーキテクチャ生成ツール：ビジネスユースケースに基づき、コントローラー、モデル、ビュー層のクラス図とインタラクションシーケンス図を含むMVCアーキテクチャ図を自動生成

出力形式はXMI、PDF、PNG、SVGなど標準形式を完全対応しており、チーム間の引き継ぎ、レビュー、統合が容易です。

5. 2026年使用ガイドとベストプラクティス

初期の使用経路

ユーザーは以下の方法でシステムにアクセスできます：

  • Web端AIチャットボット：アクセスchat.visual-paradigm.com
  • デスクトップクライアント統合：オンラインサブスクリプションを購入後、AI機能をVP DesktopまたはEnterprise版に直接統合可能
  • ツールバーの入口：デスクトップ版およびオンライン版の「ツール」メニューで、ワンクリックでAI図示生成器を起動できます

効率的な使用法の提案

  • 文脈を豊かに含んだヒントを提供：たとえば、「ECプラットフォーム用に、『ユーザー登録＋電話番号検証＋SMS認証コード』をサポートするUMLのユースケース図を生成し、アクセス制御を含むMVCアーキテクチャを使用する」
  • 反復型ワークフローを採用：生成 → 審査 → 修正 → 検証、モデル品質の継続的最適化
  • エンタープライズ版機能を使用：複雑なArchiMate視点、SysMLモデリング、複数バージョンの共同作業および厳格な変更制御を処理するために使用

結語：技術モデリングの未来を再定義する

Visual Paradigmの2026年におけるAIの進化は、専門的なモデリング分野が『手動による図の作成』から『スマートな協働』へと根本的な転換を示しています。単にモデリングの効率を向上させるだけでなく、意味理解、リアルタイムフィードバック、自動同期を通じて、モデルの『保守性』と『進化可能性』を実現しました。

ソフトウェアアーキテクチャの複雑化と企業システムの高度な統合が進む今日、生成型AIと公式モデリング基準を融合したこのツールは、ソフトウェアエンジニア、システムアーキテクト、企業アナリストにとって不可欠な生産性ツールとなっています。これは『人間を代替する』ものではなく『人間を強化する』ものであり、エンジニアが『図の作成』から『問題解決』へと意識を転換できるようにし、技術的価値の飛躍を実現します。

関連事例の参考

  • 『AI駆動のMVCアーキテクチャ生成器の実践』：『講座への登録』ユースケースを例に、システムがコントローラ、講座表、ユーザー認証を含む完全なMVC構造を自動導出
  • 『AI生成のユースケースレポート』：PlantUMLのユースケース図を自動的に構造化された文書レポートに変換し、設計文書の可読性と検索性を向上
  • 『JSONベースのCRUDテーブルの自動生成』：APIインターフェースデータを入力し、AIが開発に直接利用可能なテーブル構造を生成
  • 『エンタープライズ級ArchiMate視点の自動生成』：ビジネス記述に基づき、戦略層、技術層、アプリケーション層を含む完全なアーキテクチャビューを自動構築

事例研究：Visual ParadigmのAIチャットボットを活用したUMLシーケンス図によるEC注文送信プロセスのモデル化

UMLとシーケンス図の紹介

その統合モデル化言語（UML）は、ソフトウェア工学においてシステムの可視化、仕様化、構築、文書化に使用される標準化されたモデル化言語である。その中でUMLの14種類の図, シーケンス図は、相互作用図のカテゴリに属する。それらは、動的動作システムの動的動作を、オブジェクト（またはアクターとコンポーネント）がメッセージのやり取りを通じて時間とともにどのように相互作用するかを示すことで強調する。

シーケンス図シーケンス図は、処理の順序、メッセージの流れ、条件分岐（例：if-elseやループ）、エラー処理といったユースケースの要素を捉える上で特に価値がある。クラス図（静的構造を示す）とは異なり、シーケンス図は実行時の相互作用に焦点を当てており、ユーザーのフロー、API呼び出し、マイクロサービス間の通信など複数の参加者が関与するシナリオに最適である。

シーケンス図の主要な概念

以下に、UMLシーケンス図:

Understanding Sequence Diagram Notation in UML - Visual Paradigm Guides

  • ライフライン：時間の経過に沿って参加者（オブジェクト、アクター、またはシステム）を表す縦方向の破線。時間は上から下へ流れます。
  • メッセージ：通信を示す水平の矢印。実線矢印は同期呼び出し（戻り値を期待する）を表すことが多く、破線矢印は非同期メッセージまたは戻り値を示す。
  • アクティベーションバー（実行仕様）：ライフライン上に描かれる細い長方形で、参加者がアクティブ（リクエストを処理中）である時間を示す。
  • アクター：相互作用を開始する外部エンティティ（例：ユーザー）で、通常は人形の図で表される。
  • 結合断片：制御構造を表すボックスで、以下のようになる：
    • alt（代替）：if-else条件のため。
    • opt：オプションのフローのため。
    • 繰り返しのループ。
  • 相互作用の使用 (ref): 共通のサブ相互作用を再利用。
  • 戻りメッセージ: 破線の矢印で応答や結果を示す。

これらの要素により、モデル作成者は、成功経路や例外を含む複雑なフローを明確で時系列的な視点で表現できる。

事例研究：電子商取引の注文提出プロセス

ショッピングカート経由でユーザーが注文を行う現実的な電子商取引のシナリオを検討する。このプロセスでは、住所の検証、在庫の確認、支払いの処理が含まれる。システムは3つの主要な経路を処理しなければならない。

  1. 成功: 有効な注文 → 在庫を確保 → 支払い処理 → 注文確認および配送日程決定。
  2. 無効な住所: ユーザーへの促しによる早期拒否。
  3. 支払い拒否: 在庫確認は行われるが支払いに失敗 → ユーザーへのエラーメッセージ。

このフローは条件分岐（altフラグメント）とエラー処理を含んでおり、シーケンス図の理想的な例である。

参加者

  • ユーザー (アクター)
  • ショッピングカート (インターフェースコンポーネント)
  • 注文サービス (コアビジネスロジック)
  • 在庫システム (外部/バックエンドチェック)
  • 決済ゲートウェイ (外部サービス)

図の解釈

提供されたPlantUMLベースの図（記述されたフローから概念的に生成）は以下の通りである：

  • プロセスは、ユーザーがショッピングカート経由で注文を提出することから始まる。
  • ショッピングカートはリクエストを注文サービスに転送する。
  • altフラグメントは検証に基づいて分岐します：
    • [注文は有効です] → 注文サービスが在庫を在庫システムと照合 → 在庫ありの場合、支払いへ進む → 支払いゲートウェイが処理 → 成功すると確認を返す → 注文確定 → 配送日程決定 → ユーザーに通知
    • [無効な住所] → 早期拒否 → ユーザーへのメッセージ：「有効な住所を入力してください」
    • [支払いが拒否されました] → 支払いが試行されたが失敗 → エラー：「支払いが拒否されました – 再試行してください」

この図は、条件付きパスを明確にグループ化するために結合フラグメント（alt）を使用しています。アクティベーションバーは参加者の処理期間を示し、点線の戻りメッセージは応答を示しています。この構造により、正常系とエラー系のシナリオをカバーしつつ、図の可読性を維持しています。

このような図は、開発者がメッセージの順序を理解し、潜在的なボトルネック（例：支払いゲートウェイへの外部呼び出し）を特定し、エラー経路が適切に処理されることを保証するのに役立ちます。

Visual ParadigmのAIチャットボットを使ってシーケンス図を作成する

Visual Paradigm、世界的なUMLモデリングツールは、AIチャットボット（オンラインプラットフォームまたはデスクトップアプリからアクセス可能）を備えており、図の作成を革命的に変革しています。手動でライフラインや矢印をドラッグする代わりに、ユーザーは自然言語でシナリオを記述し、AIが即座にプロフェッショナルで編集可能なUML図を生成します。

ステップバイステップのプロセス

  1. AIチャットボットにアクセスする（例：chat.visual-paradigm.com または Visual Paradigm のツール > AIチャットボットから）。
  2. タイプとして「UMLシーケンス図」を選択または指定する。
  3. このケーススタディの例のように、明確なテキスト記述を提供する：「ユーザーがショッピングカートから注文を提出する。注文サービスは住所と在庫を検証する。住所が無効の場合、ユーザーに促す。有効な場合、在庫を確認する。在庫が確保できる場合、ゲートウェイ経由で支払いを処理する。支払いが成功した場合、注文を確認し、配送をスケジュールする。無効な住所および支払い拒否の分岐を含む。」
  4. 会話による調整：AIに詳細を追加するように依頼する（例：「アクティベーションバーを追加」または「失敗時の戻りメッセージを含める」）
  5. 生成：AIが図を生成します（通常、編集可能な形式で、必要に応じてPlantUMLソースも提供）。
  6. 編集とエクスポート：手動で調整（レイアウトやラベルの修正）を行い、画像、PDF、またはコードとしてエクスポートする。

このケーススタディでは、提供された記述からAIが出力するものと図が非常に類似しており、分岐用のaltフラグメント、適切なメッセージの方向性、明確なライフラインを備えています。このツールはUMLUML準拠性、バランスの取れたレイアウト、および可読性を確保しています。

観察された利点：

  • スピード：テキストから図作成まで数秒
  • 正確性：AIはフラグメントおよびメッセージに正しい表記を適用します。
  • 反復：チャットベースの調整により、再描画せずに迅速な修正が可能になります。

シーケンス図を効果的に使う方法

シーケンス図の強みは以下の通りです：

  • 要件分析 → ステークホルダーとの協議を通じてユースケースの流れを明確化する。
  • 設計段階 → コーディング前に相互作用を詳細に記述する。
  • ドキュメント作成 → チームや新入社員への導入のためにシステムの動作を説明する。
  • デバッグ → 期待されるメッセージの順序と実際の順序を比較する。
  • テスト → 成功/失敗のパスからテストケースを導き出す。

ベストプラクティス：

  • 図を1つのユースケースまたはシナリオに集中させる。
  • メッセージには意味のある名前を使用する（たとえば、「checkStock()」のように曖昧な表現ではなく）。
  • 可読性を考慮し、参加者を5～7人までに制限する。
  • 他のUML図と組み合わせる（たとえば、文脈にはユースケース図、構造にはクラス図を使用）。

結論

このeコマース注文プロセスの事例研究は、条件分岐やエラー処理を含む現実世界の相互作用を、シーケンス図が効果的にモデル化できることを示している。Visual ParadigmのAIチャットボットを活用することで、このような図の作成が容易かつ効率的になり、手作業による描画から高レベルな思考と精緻化への焦点が移る。

このような現代的なツールは、開発者、アナリスト、アーキテクトにとっての障壁を下げ、ソフトウェア開発プロジェクトにおける迅速な反復とより良いコミュニケーションを可能にする。シンプルなチェックアウトの設計から複雑な分散システムまで、AIを活用したシーケンス図は、システムの理解と信頼性の高い構築に不可欠なツールである。

記事とリソース

Visual Paradigm AIチャットボット：AI駆動のビジュアルモデリングのプロフェッショナルガイド

概要

その Visual Paradigm AIチャットボット は AI駆動のビジュアルモデリングアシスタント によって開発された Visual Paradigm、UML、エンタープライズアーキテクチャ、図作成ソリューションのリーディングプロバイダー。特に ビジュアルモデリングワークフロー向けに設計されたこのインテリジェントツールは、図の生成、最適化、説明、分析において優れた性能を発揮します—特に UML図 （例：シーケンス, クラス, ユースケース, アクティビティ, 状態機械, コンポーネント, デプロイメント）や、その他の業界標準モデル、たとえば ArchiMate, SysML, C4 Model, マインドマップ, SWOT/PESTLEフレームワーク、その他も含む。

汎用型AIアシスタント（例：ChatGPTなど）とは異なり、Visual Paradigm AIチャットボットは、目的に応じて設計されており、図中心の設計と文書作成、以下の分野において深い専門知識を有しています：

  • UML表記法と意味論

  • 相互作用断片（alt, opt, loop, ref)

  • ライフライン、メッセージフロー、アクティベーションバー

  • 条件論理とエラー処理

自然言語による記述を数秒で、明確で正確かつプロフェッショナルな図に変換します対話によるフィードバックを通じた反復的な改善をサポートしています。

✅ 主な機能

機能 説明
即時図の生成 ビジネスプロセスやシステム間のやり取りを平易な英語で説明 → 数秒で完全に描画されたUML図を受領。
対話による改善 フォローアップのプロンプトを通じて図を段階的に改善：分岐の追加、参加者の名前の変更、論理の調整、レイアウトの再構成など → 再起動の必要なし。
説明と理解 「この図を説明して」を尋ねる → フロー、メッセージ、意思決定ポイント、制御論理の明確で段階的な分解を受領。
複数図形式のサポート 完全対応：シーケンス図、クラス図、ユースケース図、アクティビティ図、ステート図、通信図、オブジェクト図、パッケージ図、配置図、コンポーネント図など。
スマートなエラーおよびフロー処理 自動的に適用しますalt, opt, loop、およびref成功経路、例外、再試行、検証を表すためのフラグメント。
Visual Paradigmとのシームレスな統合 図を直接エクスポートまたはインポートVisual Paradigm Onlineまたはデスクトップ高度な編集、共同作業、バージョン管理、ドキュメント作成のために。
PlantUMLソースビュー 下位の内容を表示または編集するには切り替えますPlantUML コード—開発者、バージョン管理、自動化に最適です。
多言語対応 英語、中国語、スペイン語、フランス語、ドイツ語、日本語、韓国語など、複数の言語でプロンプトを受け付け、図を生成します。

🛠️ ステップバイステップガイド：Visual Paradigm AIチャットボットの使い方

1. 以下の場所にアクセスチャットボット

✅ 基本的な使用にはログイン不要。サインインするとチャットの保存やワークスペースへのエクスポートが可能になります。

2. 新しいチャットを開始するか、既存のチャットを継続する

  • クリック+ 新しいチャットをクリックして、新たに開始します。

  • または、既存の会話から継続して、継続的なモデル作成作業を行います。

インターフェースには以下が含まれます：

  • チャット履歴 (コンテキストの保持用)

  • 図のプレビュー (リアルタイムでレンダリング)

  • タブ: 図 | PlantUML ソース

  • ズームコントロール と エクスポートオプション

3. 図の生成（コアプロンプト）

明確で説明的な自然言語のプロンプトを入力してください。最も効果的な例：

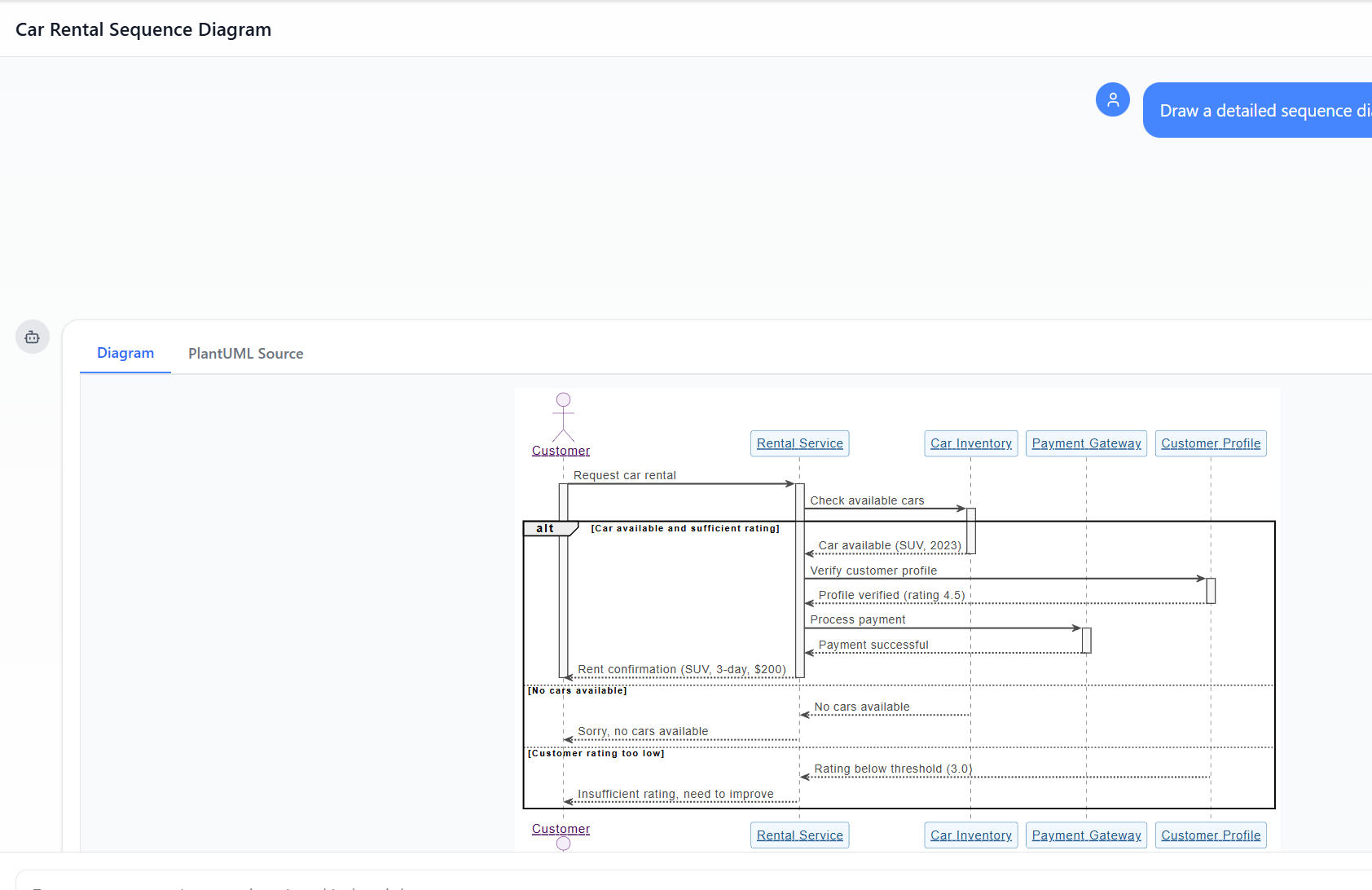

📌 「カスタマー、レンタルサービス、車両在庫、決済ゲートウェイ、カスタマープロファイルを含む車両レンタルプロセスの詳細なシーケンス図を描いてください。」

📌 「オンラインフライト予約用のUMLシーケンス図を生成してください：ユーザーがフライトを選択 → 座席空き状況を確認 → 支払いへ進む → 確認または失敗。」

📌 「シーケンス図を作成してください：ユーザーが注文を提出 → ショッピングカートが商品を検証 → 注文サービスが在庫を確認 → 決済ゲートウェイが請求処理 → 確認メッセージを送信。」

💡 ヒント：参加者、メッセージの順序、条件、および結果について具体的に記述してください。

👉 結果：AIが完全にフォーマットされた図を 5～15秒以内にで生成し、以下の内容を含みます：

  • 適切なライフライン

  • 同期メッセージ用の実線

  • 戻りメッセージ用の点線

  • アクティブな処理用のアクティベーションバー

  • alt, opt、およびloop分岐論理用のフラグメント

🔍 出力例：あなたの車両レンタル図には以下の条件分岐が含まれています：

  • 成功（車両利用可能 + 評価 ≥ 3.0）

  • 利用可能な車両なし

  • 低評価（< 3.0）
    すべては以下のものを使って処理されています：altフラグメント — 智能的なエラーおよびフロー管理を示しています。

4. 反復的に改善する（会話型の強力な機能）

フォローアッププロンプトを使用して図を進化させましょう：

プロンプト 効果
「支払いが拒否された場合の代替パスを追加してください。」 AIが新しいaltエラーメッセージと再試行オプションを備えた分岐を追加します。
「車両確認メッセージにモデル年と色を含めてください。」 メッセージテキストを動的に更新します。
「評価の閾値を3.0から4.0に変更してください。」 条件をaltフラグメント。
「車の選択を最大3回まで試行するループを追加する。」 導入するループ選択プロセス周辺のフラグメント。
「『顧客評価が低すぎる』分岐を説明してください。」 論理と影響に関する詳細な説明を返します。

✅ 再生成不要—変更は即座にコンテキスト内で反映されます。

5. ダイアグラムの分析と説明

理解を深めるために以下のプロンプトを使用してください：

  • 「このシーケンス図を段階的に説明してください。」

  • 「ここでの『alt』フラグメントは何を表していますか？？」

  • 「開始から確認までの成功経路を要約してください。」

  • 「すべてのエラー状態を特定し、それらがどのように処理されているかを説明してください。」

この機能は特に以下の用途に価値があります：

  • UMLを学ぶ学生

  • システム相互作用をレビューするチーム

  • ドキュメント作成およびオンボーディング

6. エクスポートおよびプロジェクトへの統合

満足が得られたら、図をエクスポートまたはプロジェクトに統合してください：

オプション ユースケース
PNG/SVG/PDF形式でエクスポート レポート、プレゼンテーション、または共有用。
PlantUMLソースを表示 バージョン管理用、Markdown/ドキュメントへの埋め込み、または他のツールでの再利用用にコードをコピー。
Visual Paradigmにインポート デスクトップ版またはオンラインIDEで完全に編集可能—制約やスタイリスティクス、他の図へのリンク、コード生成などを追加可能。

🔄 プロのヒント：エクスポートされたPlantUMLコードをCI/CDパイプライン、ドキュメント生成ツール（例：MkDocs、Docusaurus）、共同編集可能なWikiなどでご利用ください。

🌟 ユーザーエクスペリエンス：なぜチームがこれを愛しているのか

「チャットの中にシニアアーキテクトがいるようなものです。」－グローバルテックファーム ソフトウェアアーキテクト

✅ 実際の利点

利点 影響
スピードと生産性 これまで手作業で20～60分かかっていた図の作成が、今では1～5分の会話で完了します。プロトタイピングやスプリント計画、デザインスプリントに最適です。
初心者向け UMLの構文を暗記する必要はありません。自然な言葉でプロセスを説明するだけでよいです。AIが自動的に正しい表記を適用します。
低負荷の反復作業 論理を洗練したり、条件を追加したり、フローをリアルタイムで調整できます。コンテキストの喪失がありません。
正確な複雑な論理 現実世界のシナリオに対応：在庫確認、支払い失敗、評価検証、再試行ループなど—適切な alt/loop 使用法。
学習の加速器 図をユーザーに再説明することで、UMLの概念に対する理解が深まります。
エラー耐性 AIは一般的な落とし穴（例：誤りパスの欠落）を予測し、事前に含めます。

⚠️ 注意：非常に正確ですが、極めて複雑または高度にカスタマイズされたレイアウトは、最終的に Visual Paradigm デスクトップ/オンライン.

📌 最適な結果を得るためのベストプラクティス

  1. 具体的に記述する: 参加者、行動、条件、および期待される結果を含めてください。

  2. 明確な言語を使用する: 「何かが起こる」のような曖昧な表現を避け、代わりに「システムはユーザーの認証情報を検証する」と明確に記述してください。

  3. 複雑なシナリオを分解する: 主なフローから始め、その後分岐（例：成功、失敗、再試行）を追加してください。

  4. フィードバックを活用する: ためらわず反復してください。各プロンプトがモデルを改善します。

  5. コード統合にはPlantUMLモードを使用する: ドキュメント作成や自動化作業を行う際は、次に切り替えてください。PlantUMLソースクリーンなコードを抽出するために使用します。

🏁 結論：視覚的モデリングの未来は対話型である

そのVisual Paradigm AIチャットボットは、専門家が視覚的モデリングに取り組む方法を再定義しています。自然言語を正確で構造化された図に変換することで、インテリジェントなフロー制御、エラー処理、リアルタイムでの修正を実現し、ビジネス要件, 技術設計、および開発実行.

あなたが開発者, システムアーキテクト, ビジネスアナリスト、または学生、このツールはあなたに以下のことを可能にします：

  • より速く設計する

  • より明確に伝える

  • より効果的に学ぶ

  • よりスマートに協働する

🎯 最終的な考察：ビジュアルモデリングはもはや障壁ではなく、会話です。

🔧 助けが必要ですか？このプロンプトを試してみてください！

「ユーザーのログインプロセスのUMLシーケンス図を生成してください：ユーザーがメールアドレス/パスワードを入力 → システムが認証情報を検証 → 認証が有効な場合、ダッシュボードにリダイレクト；認証が無効な場合、エラーメッセージを表示し、最大3回まで再試行を許可。」

👉 これをチャットボットに貼り付け、すぐに洗練された、プロダクション対応の図が得られるか確認してください。

📬 シナリオをお持ちですか？一緒に作っていきましょう。

もし以下のための最適なプロンプトを作成する手助けが欲しい場合—完璧なプロンプトあなたのユースケースに最適なプロンプト—たとえば銀行システム, eコマースのワークフロー, IoTデバイスの相互作用、またはエンタープライズアーキテクチャモデリング—ただあなたのアイデアを共有していただければ、Visual Paradigm AIチャットボット用の最適な入力を一緒に作成します。

📞 今すぐ体験: https://chat.visual-paradigm.com
📚 詳しく見る: https://www.visual-paradigm.com
💬 コミュニティに参加: 世界中の数千人のユーザーが、より迅速でスマートなモデル作成のために、毎日AIチャットボットを利用しています。

Visual Paradigm AIチャットボット – アイデアが瞬時に図に変わる場所。 🚀

Visual Paradigm：2026年の包括的なAI駆動型ビジュアルモデリングプラットフォーム

ビジュアルモデリングはソフトウェア開発、システム工学、エンタープライズアーキテクチャ、ビジネスプロセス設計において中心的な役割を果たし続けています。2026年には、AI駆動型のビジュアルモデリングプラットフォームが専門家が構造化された図をより効率的に作成できるようにします。これは、記述や要件、議論を正確で読みやすいビジュアルに変換し、分析や協働、意思決定を支援します。Visual Paradigmは、高度な生成型AI機能を統合しており、その中には会話型AIチャットボットおよびインスタント図生成機能——を強力なビジュアルモデリング環境に統合しています。この組み合わせにより、ユーザーは図の表記、レイアウト、検証、プレゼンテーションのすべてを完全に制御しながら、高品質な図を迅速に作成できます。

AIがビジュアルモデリングワークフローをどのように強化するか

プラットフォームのAI機能は、図の品質を損なうことなく、ビジュアル作成をより速く、直感的に行うことに注力しています：

  • ユーザーは自然言語で希望する図を記述します（「メール認証と承認ステップを含むユーザー登録プロセスを示すアクティビティ図を作成」）
  • AIが完全で標準準拠のビジュアルモデルを生成します
  • 後続の修正により、明確さと構造が向上します（「異なる役割にスイムレーンを使用」、「拒否経路に判断ノードを追加」、「判断要素に一貫した色分けを適用」）
  • ユーザーはモデルに直接質問できます（「このシーケンス図の重要な経路を強調」、「読みやすさのための視覚的改善を提案」）

この反復的なアプローチは、チームがビジュアルモデルを自然に開発・改善する方法をサポートします。広い概要から始めて、段階的に詳細と完成度を高めていきます。

広範なビジュアルモデリング表記法のサポート

Visual ParadigmのAI図生成機能は、広く使われているモデリング標準にわたって正確なビジュアルを生成します：

表記法 一般的なAI生成図の種類 視覚的用途と利点
UML クラス図、シーケンス図、アクティビティ図、ユースケース図、コンポーネント図、デプロイメント図、状態機械図 構造、動作、相互作用の明確な表現
SysML ブロック定義（BDD）、内部ブロック（IBD）、要件、パラメトリック 構造化されたシステム構成とトレーサビリティの視覚的表現
ArchiMate 動機、ビジネス、アプリケーション、技術、実装および移行の視点 階層的なエンタープライズアーキテクチャの概要
C4モデル システムコンテキスト、コンテナ、コンポーネント、コードビュー 階層的で読みやすいソフトウェアアーキテクチャの文書化
BPMN 2.0 プロセス、コラボレーション、会話 正確なワークフローと役割ベースのプロセス可視化
ERD 論理的および物理的ER図（チェン／クロウズフット） クリーンなデータベーススキーマと関係性の可視化

AIは公式の表記規則を尊重しており、生成された図はすぐにプロフェッショナルな文脈で使用可能になります——社内レビューから外部納品まで

AI生成から洗練された視覚モデルへ

Visual Paradigmは完全な視覚モデリングプロセスをサポートしています：

  • 迅速なAIアシストスタートブラウザ上で — ブレインストーミングやワークショップ、初稿作成に最適
  • スムーズなデスクトップへの移行 — AI生成されたモデルを完全なVisual Paradigmデスクトップアプリケーションで開き、詳細な視覚的最適化を行う
  • プロフェッショナルな視覚ツール:
    • 複数のレイアウトアルゴリズム（階層的、直交的、有機的）
    • カスタムテーマ、カラーパレット、アイコンセット
    • レイヤー管理、視覚フィルター、選択的非表示
    • 注釈、ハイパーリンク、強調表示、埋め込み画像
  • 検証とシミュレーション — 視覚的ルールチェック、BPMNパスシミュレーション、SysML制約評価
  • エクスポートオプション — 高解像度PNG/SVG、インタラクティブPDF、Visio互換ファイル、埋め込み可能なHTML

このワークフローにより、迅速に生成された視覚的表現がツールの切り替えなしに、明確でプレゼンテーション用に整備された図へと進化します。

視覚的明確性を支援する追加のAI機能

いくつかの専用AIツールが、視覚モデリングの成果をさらに向上させます：

  • DBModeler AI — 明確なキーインジケータ、関係線、基数表記を備えた整理されたER図を生成
  • テキスト → 視覚的抽出 — 要件テキストからコンセプトを特定し、構造化されたクラス図またはER図に配置
  • 戦略的ビジュアルジェネレーター — バランスの取れたビジネスモデルキャンバス、SWOTマトリクス、OKRツリー、その他のフレームワークを、強い視覚的階層構造で作成

結論

Visual Paradigmは、スピードと品質の両方を重視する信頼性の高いAI駆動のビジュアルモデリングプラットフォームです。会話型AI生成、正確な記法サポート、高度なビジュアル編集ツール、シームレスなワークフローの連続性を統合しており、日常業務で明確で正確な図表に依存する専門家に最適です。

無料のオンライントライアルで、AIチャットボットとビジュアルモデリング機能に即座にアクセスできます。特定の用途に合わせてその機能を簡単に検証できます。

訪問：www.visual-paradigm.com

関連リンク
