🌟 はじめに：なぜBPMN 2.0が重要なのか

ビジネスプロセスモデルと表記法（BPMN）2.0は、グローバルスタンダードビジネスプロセスの可視化、分析、文書化のためのものである。企業、アナリスト、開発者、ステークホルダーが、技術的背景にかかわらず、プロセスの流れを明確かつ一貫して伝えることを可能にする。

デジタルトランスフォーメーションの台頭に伴い、BPMN 2.0はプロセス改善、自動化、コンプライアンス、およびエンタープライズシステムとの統合において不可欠なものとなっている。

この初心者向けガイドでは、BPMN 2.0の基礎を丁寧に解説し、ビジュアルパラダイム、強力なオールインワンプラットフォームを活用して、ビジネスプロセスを効果的にモデリング、シミュレーション、管理する方法を紹介する。

🔹 第1部：BPMN 2.0の基本を理解する

✅ BPMN 2.0とは何か？

BPMN 2.0（ビジネスプロセスモデルと表記法バージョン2.0）は、ISO標準化されたビジネスプロセスをモデリングするためのグラフィカル言語である。ビジネスユーザーとIT専門家の両方にとって直感的になるように設計されている。

以下のような目的で使用される：

• ワークフローを可視化する（例：カスタマーオンボーディング、注文処理）。

• ボトルネックや非効率な点を特定する。

• BPMエンジン（CamundaやActivitiなど）を活用してプロセスを自動化する。

• 部門間でプロセスの論理を共有する。

🔧 BPMN 2.0のコア要素

BPMNは、視覚的表記キーエレメントで構成される視覚的表記を用いる。それらを一つずつ見ていこう。

💡 ヒント: BPMN図をフローチャートと考えてください。ただし、標準化された記号と意味を持つ点が異なります。

🔄 一般的なBPMNパターン

1. シーケンスフロー – 線形実行（タスクA → タスクB）

2. 排他的ゲートウェイ（XOR） – 条件に基づいて1つの経路が選択される

3. 並行ゲートウェイ（AND） – 複数の経路が同時に実行される

4. 包含ゲートウェイ（OR） – 1つ以上の経路を選択できます。

5. イベント駆動型ゲートウェイ – イベント（例：タイマー、メッセージ）に基づいて発動します。

6. サブプロセス – 自分自身の内部プロセスを含むタスク（折りたたみ可能）。

🔹 パート2：Visual Paradigmの使い始め

Visual Paradigm は包括的な オールインワンプラットフォーム ビジネスプロセスモデリング、ソフトウェア設計、システム分析に最適です。BPMN 2.0、UML、ERDなどに対応しており、初心者からプロフェッショナルまで幅広く活用できます。

✅ なぜVisual Paradigmを使うのか？

• 使いやすいインターフェース – BPMN要素をドラッグアンドドロップで配置できます。

• BPMN 2.0準拠 – 標準仕様を完全にサポートしています。

• 共同作業機能 – 共有、コメント、バージョン管理が可能。

• シミュレーションと検証 – 実装前にプロセスをテストできます。

• エクスポートと統合 – PDFやPNGにエクスポート、またはワークフローエンジンと統合可能。

• 複数分野にわたるモデリング – BPMNをUML、C4などと組み合わせて使用可能。

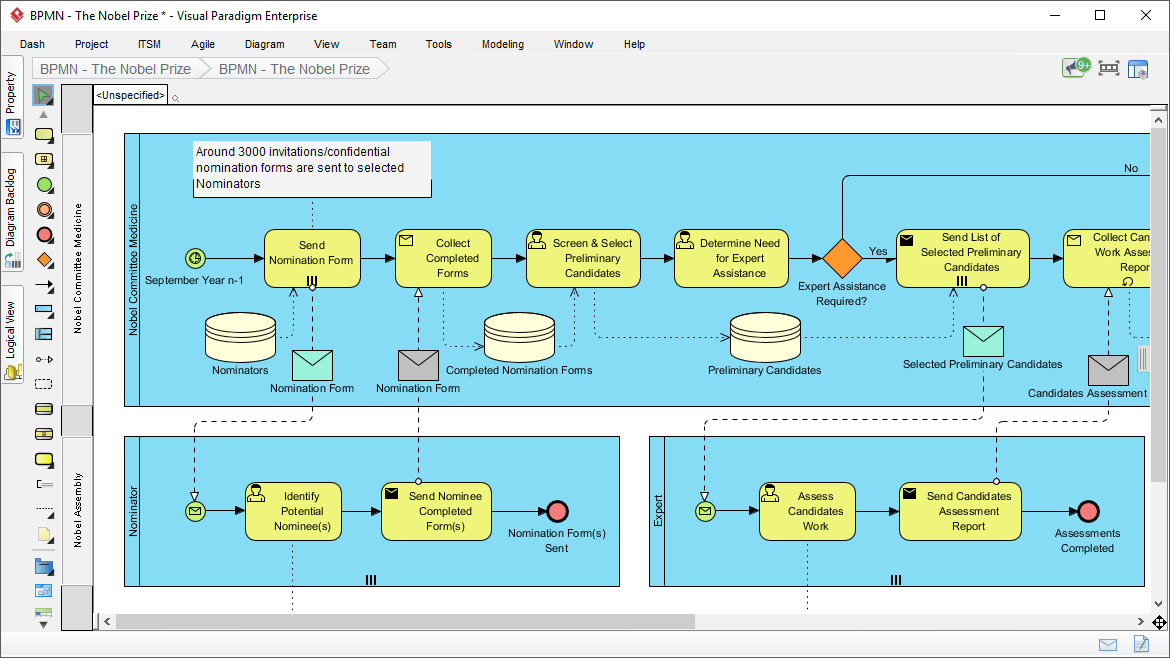

🛠 ステップバイステップ：Visual Paradigmで最初のBPMN図を作成する

ステップ1：Visual Paradigmを起動する

• Visual Paradigmを開く（Windows、macOS、Linux対応）。

• 次に進む： ファイル > 新規作成 > BPMN図.

ステップ2：図の設定

• 図に名前を付けてください（例：「カスタマーオーダープロセッシング」）

• 選択してくださいBPMN 2.0を標準としてください。

ステップ3：開始イベントの追加

• ドラッグしてください開始イベントパレットからキャンバスへ

• 名前を編集するにはダブルクリックしてください（例：「新規注文受領」）

ステップ4：タスクの追加

• ドラッグしてくださいタスク要素をキャンバスへ

• 以下のタスクを追加してください：

  • 「注文の検証」

  • 「在庫の確認」

  • 「支払い処理」

  • 「製品の出荷」

ステップ5：シーケンスフローで接続

• 以下のシーケンスフローツール（矢印アイコン）を使用して、イベントとタスクを順番に接続してください。

ステップ6：ゲートウェイ（意思決定ポイント）の追加

• ドラッグしてください排他的ゲートウェイ（ダイヤモンド型）「在庫の確認」の後に

• 2つの出力フローを接続してください：

  • 「在庫あり」→「製品の出荷」

  • 「在庫なし」→「顧客に通知」

ステップ7：終了イベントを追加する

• ドラッグして 終了イベント を最終ステップに配置する。

• シーケンスフローで接続する。

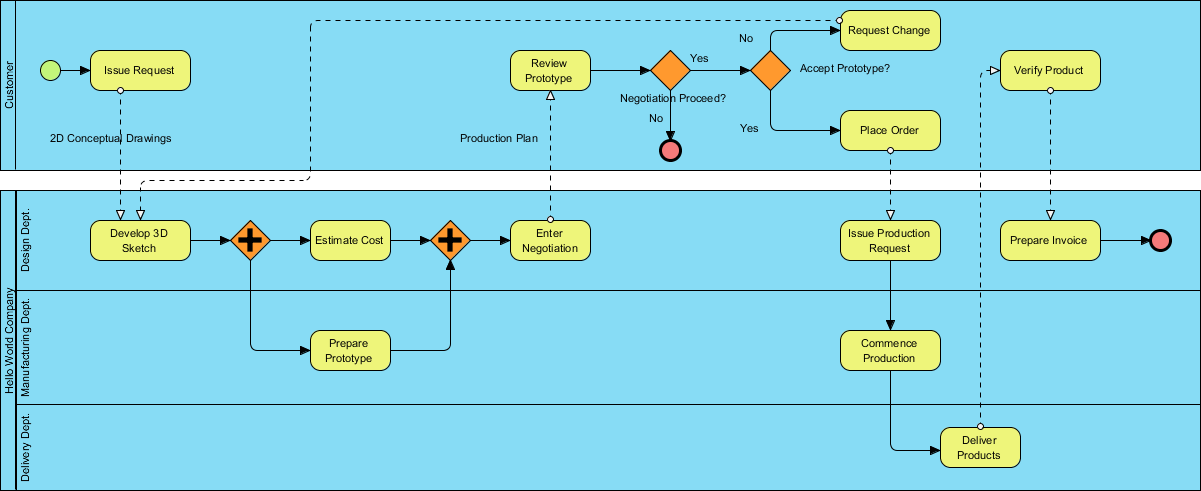

ステップ8：プールとレーンの追加（複数当事者プロセス用にオプション）

• 使用する プール を参加者（例：「営業部門」）を表すために使用する。

• 追加する レーン をプール内に追加する（例：「営業」、「倉庫」、「財務」）。

• 責任を明確にするために、適切なレーンにタスクを割り当てる。

ステップ9：検証とシミュレーション

• クリックして 検証 エラーの確認（例：接続されていないフロー）を行う。

• 使用する シミュレーション プロセスを実行し、さまざまなシナリオをテストする（例：「在庫が少なかったらどうなるか？」）。

ステップ10：エクスポートと共有

• PDF、PNG、またはHTML形式でエクスポートする。

• リンク経由で共有する、またはConfluence、SharePoint、Jiraにエクスポートする。

🔹 第3部：BPMNモデリングのベストプラクティス

1. シンプルを心がける – 過度に複雑な図を避ける。大きなフローはサブプロセスで分解する。

2. 意味のある名前を使用する – タスクやイベントは、何が起こるかを明確に説明するようにする。

3. 標準表記に従う – BPMN 2.0準拠の記号のみを使用する。

4. 明確な開始/終了イベントを定義する – すべてのプロセスには明確な開始点と終了点が必要である。

5. 仮定と例外を文書化する – コンテキストを明確にするために注釈やメモを使用する。

6. 関係者を参加させる – 設計段階でビジネスユーザーおよびITチームからのフィードバックを得る。

🔹 パート4：実際の利用事例

Visual Paradigmは、これらのプロセスを正確にモデル化するのを支援し、BPMNエンジンとの統合により将来の自動化をサポートします。

🔹 結論：自信を持ってモデル化を開始する

BPMN 2.0は、ビジネスプロセスモデリングの業界標準です。Visual Paradigmがあれば、強力で直感的かつ包括的なソリューションが得られ、次のようなことができます：

• 明確で標準化されたプロセス図を設計する。

• ワークフローをシミュレートおよび検証する。

• チーム間で協働する。

• プロセスを自動化に備える。

ビジネスアナリスト、プロセスエンジニア、開発者など、誰であっても、Visual ParadigmでBPMN 2.0を習得すれば、可視化し、最適化し、変革するあなたの組織の業務を。

📚 詳細を学ぶためのリソース

• 強力なBPMNソフトウェアによるビジネスプロセス設計 – Visual Paradigm: Visual Paradigmの直感的なBPMN 2.0モデラーの詳細な概要。プロセスの詳細表示、シミュレーション、アニメーション、他のモデリング標準との統合といった機能を活かして、迅速にプロフェッショナルなビジネスプロセス図を作成する役割を強調しています。
• オンラインBPMN図作成ツール – Visual Paradigm: クラウド上でビジネスプロセス図を描画するためのVisual ParadigmのオンラインBPMNツールのガイド。使いやすさ、プロフェッショナルなテンプレート、ドラッグアンドドロップ機能、誰でもアクセス可能なBPMNワークフローのサポートを強調しています。
• BPMN入門 第1部 – Visual Paradigm: BPMNの基本概念を紹介する基礎的なチュートリアルで、Visual Paradigmのモデリング機能を使ってBPMN図を作成・描画するためのステップバイステップのガイドを提供しています。
• BPMN図の描き方？ – Visual Paradigm: Visual Paradigmでビジネスプロセス図を作成する方法を実践的にステップバイステップで説明するBPMNチュートリアル。必須要素と初心者から専門家まで使いやすいインターフェースをカバーしています。
• BPMN図の作成方法？ – Visual Paradigm: BPMNの基礎を説明し、プロセスおよびワークフロー設計用に専用に開発されたVisual ParadigmのBPMNソフトウェアを使ってワークフローダイアグラムを構築するプロセスを解説する教育リソース。
• BPMN表記法の概要 – Visual Paradigm: BPMNの記号、表記法、図例について包括的に解説し、Visual Paradigmの受賞歴のあるツールが完全なBPMNモデリングと可視化をどのようにサポートしているかを紹介しています。
• BPMNとは何か？ – Visual Paradigm: BPMNをビジネスワークフローの標準表記法として説明する概要。歴史、利点を詳細に説明し、Visual Paradigmが効果的なプロセスモデリングと分析を可能にする方法を示しています。

🎯 次のステップ:
ダウンロードVisual Paradigm Free Edition今日ダウンロードして、10分以内に最初のBPMN 2.0図を作成しましょう！

✅ プロのヒント: 自信をつけるために、「カスタマーサポートチケット処理」のような簡単なプロセスから始めましょう。

クリーンで読みやすいBPMN（ビジネスプロセスモデルと表記法）図は、ステークホルダー間での効果的なコミュニケーションに不可欠です—ビジネスアナリスト、開発者、プロジェクトマネージャー、およびエンドユーザーの間で。設計が不十分な図は、混乱、誤解、プロジェクトの遅延を招くことがあります。以下はBPMNのベストプラクティスプロフェッショナルで直感的かつ保守可能なプロセス図を作成するのに役立つもの：

✅ 1. 明確な目的から始める

図を描く前に、次を定義してください：

• 対象は誰ですか？（例：ビジネスユーザー、ITチーム）

• 目的は何ですか？（例：文書化、システム設計、コンプライアンス）

• どの程度の詳細が必要ですか？（高レベルの概要 vs. 詳細な実行）

👉 ヒント：使用するプロセスの範囲および抽象度のレベル図の複雑さをガイドするために使用する。

✅ 2. 適切な抽象度を使用する

• スイムレーン（プールとレーン）：それらを使用して責任（誰が何を担当するか）を示す。

  • プールは、別々の組織または主要な部門を表す。

  • レーンプール内のレーンは、役割、チーム、またはシステムを表す。

• スイムレーンの過剰使用を避けましょう—多すぎると図がごちゃつきます。

👉 ベストプラクティス： 価値を生むスイムレーンのみを含める（例：関与する異なる部門やシステム）。

✅ 3. 論理的なフローに従う

• 使用する：トップダウンまたは左から右へ自然な読みやすさのためにフローを設定する。

• フローの交差やジグザグな経路を避ける。

• 使用する：ゲートウェイ（XOR、AND、OR）を適切に使用して、意思決定ポイントと並行経路をモデル化する。

👉 避けること： 複雑で絡み合った経路。プロセスに分岐が多すぎる場合は、サブプロセスに分割することを検討する。

✅ 4. 複雑さの対処にサブプロセスを使用する

• 繰り返しや複雑な論理を サブプロセス.

• 使用する：折りたたみ 高レベルの視点のためにサブプロセスを折りたたむ。

• 使用する：展開 内部の詳細を表示する必要がある場合にサブプロセスを展開する。

👉 ベストプラクティス：サブプロセスには明確な名前を付ける（例：「顧客申請の検証」）

✅ 5. ゲートウェイの論理をシンプルに保つ

• 使用するXOR（排他的）互いに排他的な選択に使用する

• 使用するAND（包含的）すべての経路をたどる必要がある場合にのみ使用する

• 使用するOR（包含的）注意深く使用する—複数の経路が発生する場合が明確になるようにする

• 避ける複雑な組み合わせ論理が明確でないゲートウェイの複雑な組み合わせ

👉 ヒント：複数のゲートウェイを使用している場合、追加することを検討する注釈動作を明確にするために

✅ 6. 標準のBPMN記号を正しく使用する

👉 避けること：シーケンスフローとメッセージフローを誤って混在させること。

✅ 7. 要素の名前を明確かつ一貫して付ける

• 次のように使用する：行動指向の名前（例：「ローン申請の承認」、『タスク1』ではない）。

• 『プロセス』や『ステップ』のような曖昧な用語を避ける。

• 次のように使用する：一貫した大文字・小文字の使い方と文法（例：すべての動詞を現在形にする）。

👉 例： ✅ 「確認メールの送信」 ❌ 「メールの送信」

✅ 8. 図ごとの要素数を制限する

• 目指すのは 1～3つのスイムレイン および 10～20個の主要な要素 （タスク、ゲートウェイ、イベント）。

• プロセスが長くなる場合は、 複数の図に分割する （例：『オンボーディング – ステップ1』、『オンボーディング – ステップ2』）。

👉 ベストプラクティス： 使用する “プロセス” および “サブプロセス” 大きなプロセスを分解するために使用する。

✅ 9. 注釈は控えめかつ戦略的に使用する

• 使用する 注釈 複雑な論理、ビジネスルール、または例外を説明するために使用する。

• 図にテキストでごちゃごちゃしないようにする—視覚的に保つ。

👉 例： 注釈で明確にできる例：「信用スコアが600未満の場合、手動レビューにルーティングする。」

✅ 10. 視覚的階層と一貫性を適用する

• 使用する 一貫した色、フォント、線の太さ.

• 使用する アイコン または 視覚的サイン （例：エラー経路の色分け）。

• 要素を整然と配置する—BPMNツールでグリッドスナップを使用する。

👉 ヒント： 使用する スタイルガイドチーム向けに（例：すべてのタスクは青色、ゲートウェイは黄色）。

✅ 11. ステークホルダーと検証する

• 図をビジネスユーザーおよび開発者と共有する。

• 尋ねる：「説明なしで流れを理解できますか？」

• フィードバックに基づいて繰り返し改善する。

👉 ベストプラクティス：使用する：共同作業機能を備えたBPMNツール（例：Camunda Modeler、Bizagi、Signavio）。

✅ 12. 仮定と例外を文書化する

• 使用する：例外フロー（例：エラーイベント、補償）を用いて失敗経路を示す。

• 文書化する：仮定メモや別セクションに記載する。

👉 例：「顧客がCRMに見つからない場合、不正検査へ送る。」

🛠️ ベストプラクティスを支援するツール

• 強力なBPMNソフトウェアによるビジネスプロセス設計 – Visual Paradigm：Visual Paradigmの直感的なBPMN 2.0モデラーの詳細な概要。プロセスの詳細表示、シミュレーション、アニメーション、他のモデリング標準との統合といった機能を活用し、迅速にプロフェッショナルなビジネスプロセス図を作成する役割を強調。
• オンラインBPMN図作成ツール – Visual Paradigm：Visual Paradigmのクラウド上でのビジネスプロセス図作成に特化したオンラインBPMNツールのガイド。使いやすさ、プロフェッショナルなテンプレート、ドラッグアンドドロップ機能、誰でもアクセス可能なBPMNワークフローのサポートを強調。
• BPMN入門 第1部 – Visual Paradigm：BPMNの基本概念を紹介する基礎的なチュートリアル。Visual Paradigmのモデリング機能を活用して、BPMN図の作成と描画のステップバイステップガイドを提供。
• BPMN図の描き方？ – Visual Paradigm: ビジネスプロセス図をVisual Paradigmで作成する方法を実践的にステップバイステップで説明するチュートリアルで、初心者から専門家までが使いやすいインターフェースと、必須の要素をカバーしています。
• BPMN図の作成方法？ – Visual Paradigm: BPMNの基本を説明し、プロセスおよびワークフロー設計のためのVisual Paradigm専用BPMNソフトウェアでワークフローダイアグラムを構築するプロセスを解説する教育リソースです。
• BPMN表記法の概要 – Visual Paradigm: BPMN記号、表記法、図例について包括的に解説し、Visual Paradigmの受賞歴のあるツールが完全なBPMNモデリングと可視化をどのようにサポートしているかを紹介しています。
• BPMNとは何か？ – Visual Paradigm: ビジネスワークフローの標準表記法としてのBPMNについての説明的概要で、その歴史、利点、およびVisual Paradigmが効果的なプロセスモデリングと分析を可能にする方法を詳しく説明しています。

✅ 概要：きれいなBPMN図のためのチェックリスト

最終的な考察

**良いBPMN図は、パズルではなく会話のきっかけとなるものである。**ステークホルダーがプロセスを一目で理解できるようになったとき、あなたは成功したのだ。

これらのベストプラクティスに従うことで、正確さだけでなく、さらに実行可能で、保守が容易かつ共同作業が可能な——プロセス改善およびデジタルトランスフォーメーションにおける真の資産となる。
