エンティティ関係図(ERD)モデリングに関する包括的なガイド

ERDは、リレーショナルデータベースの設計、データ要件の共有、そして後々の高コストな再設計を避けるために、依然として最も重要なツールの一つである。

1. ERDとは何か?なぜそれを使用するのか?

ある エンティティ関係図(ERD)は、以下の内容を視覚的に示すモデルである:

  • それらのものに関する もの私たちが保存したいもの(エンティティ)
  • それらのものに関する 属性(属性)
  • それらのものがどのように 接続されているか(関係)
  • それぞれのものについて、いくつが接続できるか(基数/多重性)

2025~2026年の主な目的:

  • 開発者、アナリスト、プロダクトマネージャー、ドメイン専門家の間で構造を共有する
  • DDL(CREATE TABLE …)を書く前に、唯一の真実のソースとして機能する
  • 論理的な誤りを早期に発見する(重複、欠落した制約、誤った基数)
  • マイクロサービス/ドメイン駆動設計における境界の特定を支援する
  • 多くの現代的なツールでドキュメントを自動生成する

2. 今日使われている主要な記法

現在も活用されている主な3つの記法がある:

記法 人気度(2025年) 可読性 最適な用途 基数の記号
クロウズフット 最高 非常に高い 大多数のチームやツール(Lucidchart、dbdiagram、Draw.io、QuickDBDなど) クロウズフット、バー、円、ダッシュ
チェン 中程度 中程度 学術界、一部の概念モデル 数字(1、N)、ダイアモンドが多く使用
IDEF1X 中程度 一部の政府・レガシーシステム 特定のボックスインボックス表記

クロウズフットは2025–2026年の業界標準とされている → 本ガイドではこれを使用する。

3. 基本的な構成要素(クロウズフット)

概念 記号 説明
強実体 長方形 独立して存在し、独自の主キーを持つ 顧客、注文、製品
弱実体 二重長方形 存在は所有者実体に依存する;部分キー + 所有者のキー = 完全キー 注文明細(注文に依存)
属性 楕円(エンティティに接続) エンティティの属性 名前、価格、メールアドレス
主キー 下線を引いた属性 エンティティインスタンスを一意に識別する customer_id、isbn
多値属性 二重楕円 複数の値を持つことができる(通常、別テーブルになる) 電話番号、タグ
導出属性 破線楕円 他の属性から計算できる 年齢(生年月日から)
複合属性 他の楕円を含む楕円 複数のサブ属性からなる属性 住所 → 道路名、市区町村、郵便番号

4. 関係性と基数(ERDの核心)

関係性 = ダイヤモンド(現代のミニマリストスタイルでは単なる線の場合も)

基数以下の2つの質問に答えます:関係の各側の関係において:

  • 関連するインスタンスの最小数?(0または1)
  • 関連するインスタンスの最大数?(1または多数=N)
記号(クロウズフット) 最小 最大 意味(この側から) 一般的な名前 例文
円(○) 0 任意 ゼロ 顧客が持つ可能性がある注文をゼロ件行った
短いバー( ) 1 必須 1つ(正確に)
カラスの足(>) 0 N ゼロまたは複数 任意の複数 顧客が注文できる複数の注文
バー+カラスの足(>) ) 1 N 1つまたは複数 必須の複数
二重線( ) 1 1 正確に1つ

一般的なパターン(記述された左 → 右):

  • 1:1 || — || 人物 ↔ パスポート(現在)
  • 1:0..1 || — ○| 部門 ↔ マネージャー(一部の部署にはマネージャーがいない)
  • 1:N || — >| 著者 → 書籍
  • 1:0..N || — ○> 顧客 → 注文
  • M:N >| — >| 学生 ↔ 科目(多対多)

5. 参加制約

  • 完全参加 = エンティティから関係への二重線(すべてのインスタンスが必須参加する)
  • 部分参加 = 単一線(一部のインスタンスは参加しない可能性がある)

例:

  • すべての注文 は少なくとも1つ以上必要です注文明細 → 全参加(二重線)+ 1..N
  • すべての顧客は注文をしています注文 → 部分参加 + 0..N

6. 弱実体と識別関係

弱実体:

  • 所有者(強実体)が存在しないと存在できない
  • 主キー = 所有者のPK + 部分キー(識別子)

記号:

  • 二重矩形
  • 識別関係 = 二重菱形または太線
  • 通常、1:Nの識別関係(所有者 → 複数の弱実体)

代表的な例:

注文には注文明細が含まれる
(二重矩形 + 太線)
主キー:order_id 主キー:(order_id, line_number)

7. ステップバイステップERDモデリングプロセス(実践的2025–2026ワークフロー)

  1. ドメインを深く理解するステークホルダーと話す → 名詞と動詞を集める

  2. 候補となる実体をリスト化する(名詞)→ 独立して保存が必要な現実世界の対象を絞り込む

  3. 各エンティティの属性をリストアップする → 主キーをマークする(下線付き) → 候補キー/自然キーを特定する → 多値、複合、導出属性を特定する

  4. 関係性を特定する (動詞) → 質問:「どのエンティティが直接関連していますか?」 → 推移的関係を避ける(通常、欠落しているエンティティを隠している)

  5. 基数と参加の程度を決定する に対して 各方向 → 次のテンプレートを使って4~6文を書く:「各 A は/必ず 0個/1個/複数個 B と関連付けられる。」 「各 B は/必ず 0個/1個/複数個 A.”

  6. M:N関係を処理する ほぼ常に結合テーブル(弱いエンティティまたは強いエンティティ)に分解する。関係自体に属性がある場合(例:登録日、成績)は属性を追加する

  7. 弱いエンティティを特定する質問:「このエンティティは他のものなしで存在できるか?」

  8. スーパークラス/サブクラスを追加する (必要に応じて — 継承) d(排他的)/o(重複可能)を示す円を使用する

  9. 一般的な問題の兆候を確認する

    • ファントラップ/チャズムトラップ
    • M:N関係が多すぎるが属性がない → 欠落しているエンティティか?
    • 重複する関係性
    • 必須参加が欠落している
    • 外部キーしか持たないエンティティ → おそらく弱いエンティティ
  10. ステークホルダーと検証する具体的な例を使用して

8. モダンなベストプラクティスとヒント(2025–2026)

  • 好むべきはミニマリストスタイル(ダイヤモンドなし——ラベル付きの線のみ)
  • 使用するべきは動詞フレーズ関係線に(場所、包含、教える)を記載する
  • 大規模なモデルにおいて、ドメイン/バウンデッドコンテキストを色分けする
  • 論理ERDを物理的要素(データ型、インデックスなどは後で)から分離する
  • .drawio / .dbml / .erd ファイルをバージョン管理する
  • SQL / Prisma / TypeORMスキーマを生成できるツールを使用する(dbdiagram.io、erdgo、QuickDBD、Diagrams.net + プラグイン)
  • 非常に大きなシステムの場合 → バウンデッドコンテキストごとにモジュール化されたERD

クイックリファレンス – 最も一般的なパターン

  • 顧客 1 —— 0..* 注文
  • 注文 1 —— 1..* 注文明細
  • 製品 * —— * カテゴリ → 中間テーブル + 属性に解決
  • 従業員 1 —— 0..1 部門(マネージャー)
  • 部門 1 —— 0..* 従業員(メンバー)
  • 人物 1 —— 0..1 車(現在の車)

推奨されるAI対応ERDツール

Visual Paradigmは包括的なエコシステムERDのビジュアルモデリングデスクトップレベルのエンジニアリング力とクラウドベースの柔軟性、AI加速機能、チーム協働機能を統合しています。これにより、個人のモデラーからアジャイルチーム、エンタープライズアーキテクト、データベース専門家まで、迅速なプロトタイピングから複雑なレガシーシステムの再設計まで幅広く対応可能です。

このエコシステムは主に相互に補完し合う2つの主要なプラットフォームで構成されています:

  • Visual Paradigm Desktop(Windows、macOS、Linux用のダウンロード可能なアプリ)—— 深い、プロフェッショナルなデータベース工学に特化。
  • Visual Paradigm Online(ブラウザベース、インストール不要)— 高速で共同作業が可能なAI支援図面作成に最適化されています。

両方とも、コアとなるERD表記法(クローの足やチェンを含む)、概念的/論理的/物理的レベル、およびモデル層間の完全なトレーサビリティをサポートしています。

エコシステムがERD視覚的モデリングプロセスを支援する主な方法

  1. 直感的で高速な図面作成
    • ドラッグアンドドロップインターフェースでリソース中心のモデリング(常にツールバーを切り替える必要がない)。
    • 関係を設定する際、自動的に外部キー列を生成します。
    • すべての標準的なERD要素をサポート:強/弱エンティティ、識別/非識別関係、多値/導出/複合属性、ストアドプロシージャ、トリガー、ビュー、一意制約など。
    • サブ図は、大規模なエンタープライズスキーマを論理的なビューに分割するのに役立ちます。
  2. フルライフサイクル対応:概念的 → 論理的 → 物理的
    • ワンクリック導出:概念的から論理的ERDを生成、論理的から物理的ERDを生成(Model Transitorによる自動トレーサビリティとナビゲーション付き)。
    • 抽象レベル間で一貫性を維持 — 一方のレベルでの変更が知的に伝播可能。
  3. AI駆動の加速(特にVP Onlineで強力)
    • DB Modeler AI および AI図面生成ツール — データ要件を平易な英語で記述してください(例:「複数のカテゴリからの製品を含む注文を行う顧客がいます」)、AIが即座に正規化され、プロフェッショナルなERD(エンティティ、関係、キーを含む)を生成します。
    • AI生成ツールでは、チェン表記法をERDにサポートしています。
    • 曖昧なビジネス要件から始める場合や、迅速なプロトタイピングに最適です。
  4. データベース工学と同期
    • フォワードエンジニアリング — 主要なDBMS(MySQL、PostgreSQL、Oracle、SQL Server、SQLite、Amazon Redshiftなど)向けに、完全でエラーのないDDLスクリプトを生成する(または直接データベースを作成・更新)。
    • リバースエンジニアリング — 既存のデータベースをインポートし、即座に視覚的なERDを再構築(レガシーシステムやドキュメントの回復に非常に役立ちます)。
    • パッチ/差分ツール — モデルとライブデータベースを比較し、データ損失なしに安全に変更を適用するための差分スクリプトを生成。
    • ERDエンティティに直接サンプルデータを入力 → データベースにエクスポートして迅速にシーディング。
  5. チーム協働とバージョン管理
    • リアルタイムでの同時編集(複数のユーザーが同じERDを同時に編集)。
    • 組み込みの競合検出とスマートな解決機能。
    • 完全な改訂履歴、コミット/更新、変更の元に戻し。
    • コメント図の要素上に直接コメントを記入してフィードバック。
    • 公開と共有 — Webリンクの生成、図の埋め込み、PDF/画像/HTMLへのエクスポート。ライセンスのないステークホルダー向け。
    • 中央集約型クラウドリポジトリ(VPository)により、開発/テスト/本番環境間で全員が一貫性を保つ。
  6. 広範なモデリングエコシステムへの統合
    • ERDのエンティティを他の図とリンク:DFD、UMLクラス図、ワイヤーフレーム、BPMNプロセスなどにおけるデータエンティティを参照。
    • 生成ORMコード(Hibernateなど)をERDから生成 → ビジュアルモデルとアプリケーション層を橋渡し。
    • ビジュアル差分 — 異なるバージョン間、またはモデルとデータベーススキーマの比較。
    • プロフェッショナルなデータ辞書/仕様書をエクスポートし、ドキュメント作成および引継ぎに使用。

すばやい比較:エコシステムのどの部分を使うべきか

ニーズ/シナリオ 推奨プラットフォーム ERD文脈における主な強み
深いリバースエンジニアリング、本番DBの修正、ORM生成 デスクトップ フルエンジニアリングスイート、オフライン作業、高度な同期機能
素早いスケッチ、テキストからのAI支援設計、ゼロセットアップ オンライン AI生成、ブラウザアクセス、軽量
リアルタイムでのチームモデリングセッション オンライン(またはデスクトップ+Teamworkサーバー) 同時編集、コメント、競合の解決
サブモデルを備えた企業規模のスキーマ デスクトップ 非常に大きなモデルに対するより良いパフォーマンス
ステークホルダーによるレビューと共有 両方(公開機能) Webリンク、埋め込み、PDFエクスポート
無料/非営利利用 コミュニティエディション(デスクトップ)または無料のVP Onlineアカウント 完全なERD編集、限定的な高度なエンジニアリング

要するに、Visual Paradigmのエコシステムは、ERDモデリングのあらゆる段階で摩擦を解消します——初期のブレインストーミング(AI+簡単なドラッグアンドドロップ)から共同での精緻化と検証、最終的な実装と保守(リバースエンジニアリング)までです。特に、視覚的コミュニケーションと実際のデータベースの提供を含むワークフローにおいて非常に強力です。

ERD記事

ソーシャルメディアプラットフォームのデータベース設計:Visual ParadigmにおけるAI駆動のERD生成

Learn how to use Visual Paradigm’s AI to instantly generate professional ER diagrams for a social media platform database from simple text prompts.

正直に言えば、白紙からデータベース設計を始めるのは恐ろしい作業です。経験豊富なソフトウェアアーキテクトであろうと、データモデリングを学んでいる学生であろうと、エンティティを手動で描き、属性を定義し、関係線を配置する作業には大きな労力が要されます。ここがそのポイントです。AI駆動のエンティティ関係図(ERD)生成ゲームを変える。たった一つのプロジェクトのアイデアを説明するだけで——たとえば「ソーシャルメディアプラットフォーム」というようなもの——次のように使用できます。Visual Paradigm Desktop自然言語を即座にプロフェッショナルで標準準拠のデータモデルに変換できます。

この機能は単にプロセスを高速化することにとどまらず、ビジネス要件と技術的スキーマの間のギャップを埋めることにあります。この詳細な解説では、この「知能型データベース設計ツール」を使って、単なるテキストプロンプトからユーザー、投稿、コメントを含む完全に構造化されたデータベース図を数秒で作成する方法を紹介します。知能型データベース設計ツール.

要約:主なポイント

  • テキストからモデルへの効率性:平易な英語の記述を即座に複雑なER図に変換する。
  • 知能型検出:AIはエンティティ、属性、主キー、関係を自動的に特定する。
  • 標準表記:業界標準のER表記規則(クロウズフットなど)に従った図を生成する。
  • 完全に編集可能:結果はネイティブなVisual Paradigm図であり、さらに精緻化やSQL生成に使用可能。

ステップ1:自然言語による範囲の定義

このプロセスは単純なコンセプトから始まります。SQLの構文を知らなくても、数十個のボックスを手動でドラッグアンドドロップする必要もありません。代わりに、ツール内の「AI図生成」機能にアクセスします。下のワークフローに示すように、単に「エンティティ関係図」を出力先として選択するだけでよいのです。その力はプロンプトにあります。

私たちの例では、ソーシャルネットワークのバックエンドを可視化したかったので、次のようなプロンプトを入力しました:「ソーシャルメディアプラットフォームのデータベース構造を説明するER図を可視化する」。この平易なテキストだけで、AIはドメイン要件を理解でき、ソーシャルプラットフォームには通常、ユーザー、コンテンツ、相互作用、通知が必要であると推論します。

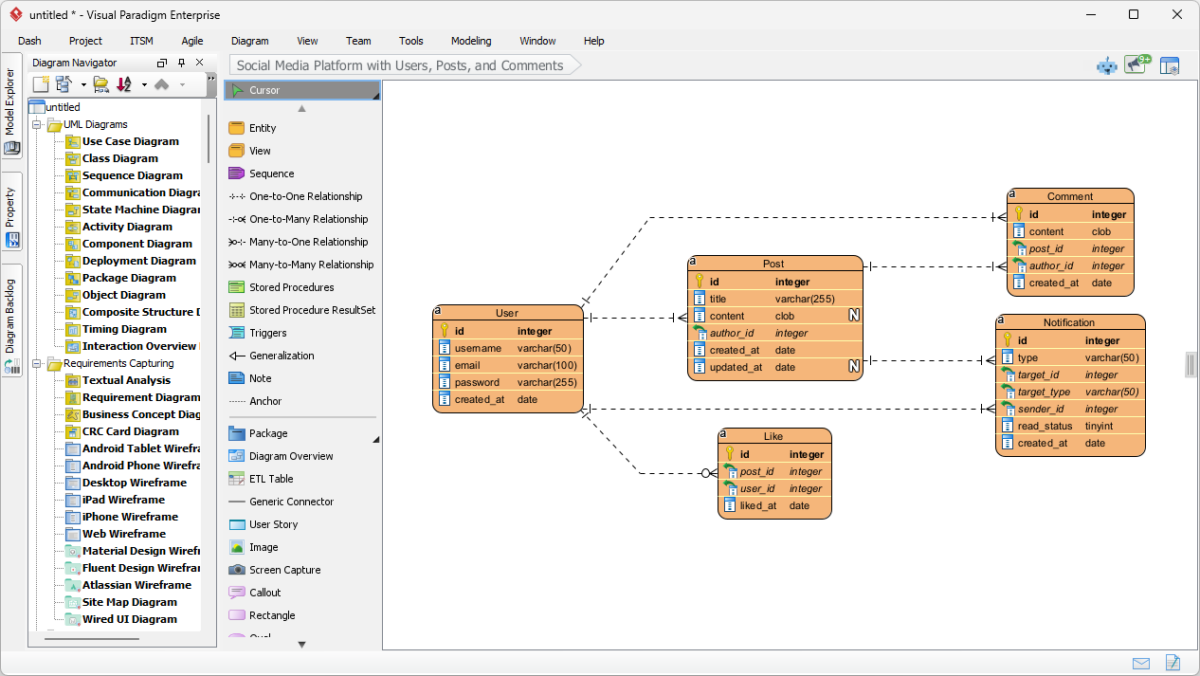

This is a screenshot of Visual Paradigm (aka. Visual Paradigm Desktop). It is now showing the use of AI diagram generation to

ステップ2:AI生成データモデルの分析

「OK」を押すと、AIはテキストを分析して主要なエンティティ(テーブル)とそれらの関連を特定します。ただランダムにボックスをキャンバス上に配置するのではなく、知能型関係および基数検出データ論理を構造化します。数秒のうちに、手作業で何時間もかけて設計したかのような完全な図が提示されます。

以下の結果を見てください。AIはソーシャルメディアアプリに最適なスキーマを正しく生成しています。それはユーザー 標準的な属性を持つエンティティで、例えば ユーザー名, メールアドレス、および パスワード。これはユーザーを「投稿」エンティティ(1対多の関係)と論理的に接続しており、1人のユーザーが多数の投稿を作成することを認識しています。さらに、コメント, いいね、および 通知エンティティを追加して詳細を明確にしました。外部キー(例:投稿ID, 著者ID)と適切なデータ型(例:varchar, clob、および integer.

This is the screenshot of Visual Paradigm Desktop. It shows a Entity Relationship Diagram generated by AI, based on the descr

なぜこのAI機能がモデラーにとって必須なのか

AI搭載のデータベースモデリングツール」を使う魅力は、レイアウトと構成の重い作業を自動で処理してくれる点にあります。生成された図を確認すると、エンティティが交差する線を最小限に抑えるように配置されており、データ構造が読みやすく、検証しやすくなっています。

自動属性およびキーの割り当て

AIがエンティティごとに自動的にプライマリキー(PK)を割り当てていることに注目してください。鍵のアイコンで表されています。また、データ型についても賢い推測を行い、投稿の「content」には「clob」(文字列大型オブジェクト)を割り当てました。これは投稿が長くなる可能性があることを認識しているためです。一方、「username」は標準の「varchar(50)」のままにしています。clob(文字列大型オブジェクト)を投稿の「content」に割り当てました。これは投稿が長くなる可能性があることを認識しているためです。一方、「username」は標準のvarchar(50)これにより、概念段階で各カラムのプロパティを手動で設定する手間が省けます。

静的画像から機能的なプロジェクトへ

単純な画像生成とは異なり、ここでの出力は完全に編集可能なネイティブ図です。後で「投稿」に「カテゴリ」も追加する必要があると判断した場合、図のエディタを使って簡単にその属性を追加できます。この実装へのスムーズな移行により、この図をもとにMySQL、PostgreSQL、Oracle用のDDLスクリプトを生成でき、一連のワークフローでざっくりとしたアイデアから物理的なデータベーススキーマへと移行できます。

自分だけのAI ERDの作成方法

この使いやすいERD作成ツールを使ってみますか?以下の簡単なワークフローで、上記の結果を再現できます:

  1. Visual Paradigmを起動する: 新しいプロジェクトまたは既存のプロジェクトを開く。
  2. AIツールを開く:以下の場所に移動するツール > AI図の生成.
  3. 図の種類を選択:ドロップダウンメニューから「エンティティ関係図」を選択する。

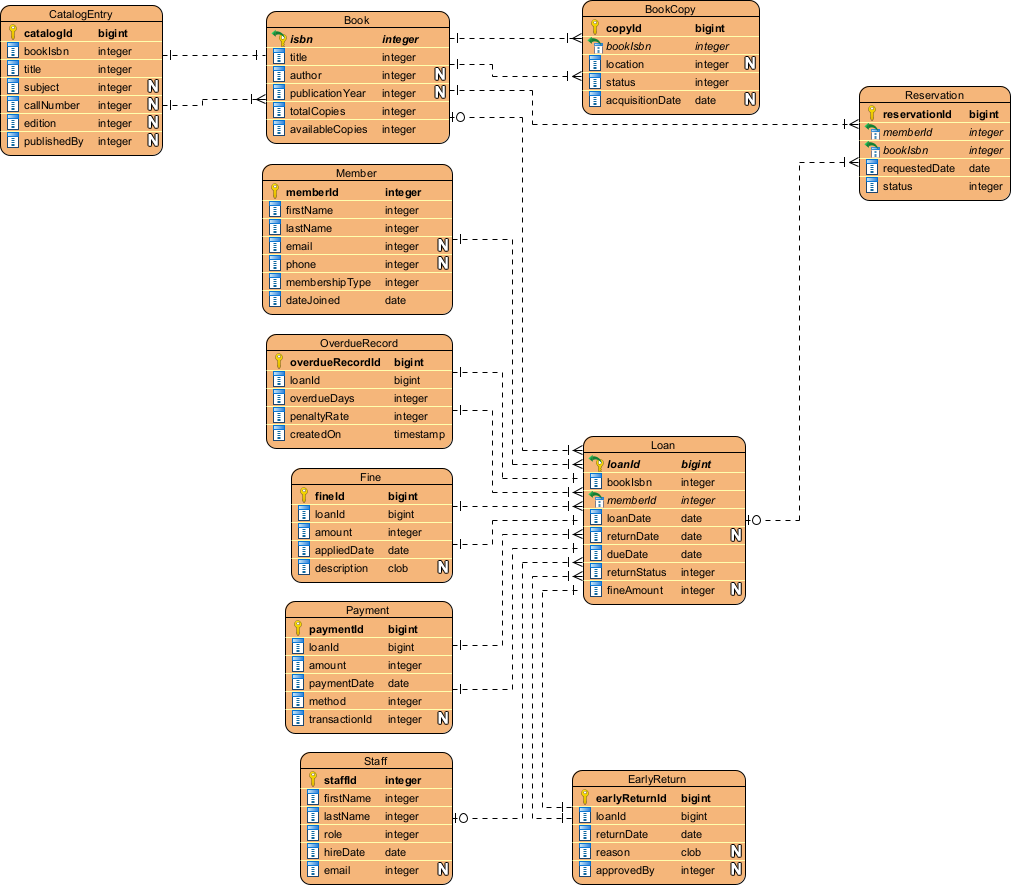

  4. 説明を入力:システムの明確な説明を入力してください(例:「本、会員、貸出を備えた図書館システム」)。
  5. 生成:OKをクリックし、図が表示されるのを確認してください。
  6. 調整:必要に応じて、エディタを使って関係を調整したり、特定の制約を追加したりしてください。

結論

Visual ParadigmのAIエンティティ関係図生成は、データモデリングのアプローチを変革します。『ソーシャルメディアプラットフォーム』についての簡単な一文を、包括的で技術的に正確なERDに変換することで、データベース設計への入り口の障壁を低減します。新しいアプリケーションのプロトタイピングや既存システムのドキュメント作成のいずれにおいても、このツールは即座に堅牢でプロフェッショナルな出発点を提供します。

1つずつボックスを描くのをやめましょう。今日からAI支援によるモデリングの高速さを体験してください。

Visual Paradigm Desktopをダウンロードして、今すぐAI図作成を試してみましょう



関連リンク

Visual Paradigmは包括的なツールセットを提供していますERD(エンティティ関係図)ツール従来のビジュアルエディタと、AI駆動の自動化。これらのツールは、チェン記法を含むさまざまな記法をサポートしており、概念モデリングから物理的データベース実装へのスムーズな移行を可能にしますおよびリバースエンジニアリング。

  1. Visual Paradigm ERDツール – オンラインでエンティティ関係図を作成:直感的なドラッグアンドドロップ設計を可能にするウェブベースのツールです。
  2. ERDツールによるデータベース設計 – Visual Paradigmガイド:データモデリングのベストプラクティスを活用してスケーラブルで堅牢なデータベースを構築することに注力するアーキテクト向けのリソースです。
  3. DBModeler AI:インテリジェントなデータベースモデリングツール:AI駆動のアプリケーションで、自動データベースモデリング、スキーマ生成、およびライブSQLテストを目的として設計されています。
  4. 無料ERDツール – Visual Paradigmでオンラインでデータベースを設計:インストール不要のブラウザベースのソリューションで、プロフェッショナルなエンティティ関係図を無料で作成できます。
  5. チェン記法ERDエディタ – 高度なエンティティ関係モデリング:完全なサポートを提供する専用エディタで、エンティティ、属性、関係、および基数正確なチェン記法を使用して。
  6. データベース設計のためのVisual Paradigm ERDツール – 完全なソリューション:開発者およびアーキテクト向けの包括的なツールで、モデル化、可視化、生成高い効率でデータベースを生成。
  7. AI図表生成ツールに新しい図表タイプを追加:DFDとERD:このリリースでは、自然言語のプロンプトからERDを即座に生成できる能力AIを使用して。
  8. Visual Paradigmによるエンティティ関係モデルの簡素化:モデル化プロセスを初期コンセプトから最終的なデータベース展開まで簡素化する方法について詳述した記事初期コンセプトから最終的なデータベース展開.
  9. データモデリング入門:ERD、コード生成、リバースエンジニアリング:図表作成とリバースエンジニアリングの基本的なライフサイクルをカバーする入門ガイド図表作成とリバースエンジニアリングデータベース。
  10. エンティティ関係図(ERD)とは何か? – Visual Paradigmガイド:ERDの核心的な要素と重要性について説明するガイドコンポーネントと意義データベース設計の広い文脈におけるERDの意義。

A comprehensive guide to Entity-Relationship Diagram (ERD) modeling

ERDs remain one of the most important tools for designing relational databases, communicating data requirements, and avoiding costly redesigns later.

1. What is an ERD and Why Do We Use It?

An Entity-Relationship Diagram (ERD) is a visual model that shows:

  • The things we want to store (entities)
  • The properties of those things (attributes)
  • How those things are connected (relationships)
  • How many of each thing can be connected (cardinality / multiplicity)

Main purposes in 2025–2026:

  • Communicate structure between developers, analysts, product managers, and domain experts
  • Serve as single source of truth before writing DDL (CREATE TABLE …)
  • Catch logical mistakes early (redundancy, missing constraints, wrong cardinalities)
  • Support microservices / domain-driven design boundary identification
  • Generate documentation automatically in many modern tools

2. Core Notations Used Today

Three main families are still actively used:

Notation Popularity (2025) Readability Best For Symbols for cardinality
Crow’s Foot Highest Very high Most teams, tools (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Crow’s feet, bars, circles, dashes
Chen Medium Medium Academia, some conceptual modeling Numbers (1, N), diamonds heavy
IDEF1X Low Medium Some government / legacy systems Specific box-in-box notation

Crow’s Foot is the de-facto industrial standard in 2025–2026 → we will use it in this guide.

3. Basic Building Blocks (Crow’s Foot)

Concept Symbol Description Example
Strong Entity Rectangle Exists independently, has its own primary key Customer, Order, Product
Weak Entity Double rectangle Existence depends on owner entity; partial key + owner’s key = full key OrderLine (depends on Order)
Attribute Oval (connected to entity) Property of an entity name, price, email
Primary Key Underlined attribute Uniquely identifies entity instance customer_id, isbn
Multivalued Attr Double oval Can have multiple values (usually becomes separate table) phone_numbers, tags
Derived Attr Dashed oval Can be calculated from other attributes age (from birth_date)
Composite Attr Oval containing other ovals Attribute made of several sub-attributes full_address → street, city, zip

4. Relationships & Cardinality (The Heart of ERD)

Relationship = diamond (sometimes just a line in modern minimalist style)

Cardinality answers two questions for each side of the relationship:

  • Minimum number of related instances? (0 or 1)
  • Maximum number of related instances? (1 or many = N)
Symbol (Crow’s Foot) Minimum Maximum Meaning (from this side) Common name Example sentence
Circle (○) 0 Optional Zero A customer may have placed zero orders
Short bar ( ) 1 Mandatory One (exactly)
Crow’s foot (> ) 0 N Zero or many Optional many A customer can place many orders
Bar + crow’s foot (> ) 1 N One or many Mandatory many
Double bar ( ) 1 1 Exactly one

Common patterns (written left → right):

  • 1:1 || — || Person ↔ Passport (current)
  • 1:0..1 || — ○| Department ↔ Manager (some depts have no manager)
  • 1:N || — >| Author → Book
  • 1:0..N || — ○> Customer → Order
  • M:N >| — >| Student ↔ Course (many-to-many)

5. Participation Constraints

  • Total participation = double line from entity to relationship (every instance must participate)
  • Partial participation = single line (some instances may not participate)

Examples:

  • Every Order must have at least one OrderLine → total participation (double line) + 1..N
  • Not every Customer has placed an Order → partial + 0..N

6. Weak Entities & Identifying Relationships

Weak entity:

  • Cannot exist without its owner (strong entity)
  • Its primary key = owner’s PK + partial key (discriminator)

Symbol:

  • Double rectangle
  • Identifying relationship = double diamond or bold line
  • Usually 1:N identifying relationship (owner → many weak entities)

Classic example:

Order contains OrderLine
(double rect + bold line)
PK: order_id PK: (order_id, line_number)

7. Step-by-Step ERD Modeling Process (Practical 2025–2026 Workflow)

  1. Understand the domain deeply Talk to stakeholders → collect nouns & verbs

  2. List candidate entities (nouns) → Filter real-world objects that need to be stored independently

  3. List attributes for each entity → Mark primary keys (underlined) → Identify candidate keys / natural keys → Spot multivalued, composite, derived attributes

  4. Find relationships (verbs) → Ask: “Which entities are directly associated?” → Avoid transitive relationships (they usually hide missing entities)

  5. Determine cardinality & participation for each direction → Write 4–6 sentences using the template: “Each A can/must be associated with zero/one/many B.” “Each B can/must be associated with zero/one/many A.”

  6. Handle M:N relationships Almost always resolve them into junction table (weak or strong entity) Add attributes if the relationship itself has properties (e.g. enrollment_date, grade)

  7. Identify weak entities Ask: “Can this entity exist without the other?”

  8. Add supertype/subtype (if needed — inheritance) Use circle with d (disjoint) / o (overlapping)

  9. Review for common smells

    • Fan trap / chasm trap
    • Too many M:N without attributes → missing entity?
    • Redundant relationships
    • Missing mandatory participation
    • Entities with only foreign keys → probably weak entity
  10. Validate with stakeholders using concrete examples

8. Modern Best Practices & Tips (2025–2026)

  • Prefer minimalist style (no diamonds — just labeled lines)
  • Use verb phrases on relationship lines (places, contains, taught_by)
  • Color-code domains / bounded contexts in large models
  • Keep logical ERD separate from physical (data types, indexes come later)
  • Version control the .drawio / .dbml / .erd file
  • Use tools that can generate SQL / Prisma / TypeORM schema (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugins)
  • For very large systems → modular ERDs per bounded context

Quick Reference – Most Common Patterns

  • Customer 1 —— 0..* Order
  • Order 1 —— 1..* OrderLine
  • Product * —— * Category → resolve to junction + attributes
  • Employee 1 —— 0..1 Department (manager)
  • Department 1 —— 0..* Employee (members)
  • Person 1 —— 0..1 Car (current_car)

Recommended AI ERD Tool

Visual Paradigm offers a comprehensive ecosystem for ERD visual modeling, combining desktop-grade engineering power with cloud-based agility, AI acceleration, and team collaboration features. This makes it suitable for individual modelers, agile teams, enterprise architects, and database professionals working on everything from quick prototypes to complex legacy system re-engineering.

The ecosystem primarily consists of two main platforms that complement each other:

  • Visual Paradigm Desktop (downloadable application for Windows, macOS, Linux) — focused on deep, professional database engineering.
  • Visual Paradigm Online (browser-based, no installation required) — optimized for fast, collaborative, AI-assisted diagramming.

Both support core ERD notations (including Crow’s Foot and Chen), conceptual/logical/physical levels, and full traceability between model layers.

Key Ways the Ecosystem Helps in the ERD Visual Modeling Process

  1. Intuitive & Fast Diagram Creation
    • Drag-and-drop interface with resource-centric modeling (no constant toolbar switching).
    • Automatic foreign key column generation when creating relationships.
    • Support for all standard ERD elements: strong/weak entities, identifying/non-identifying relationships, multivalued/derived/composite attributes, stored procedures, triggers, views, unique constraints, etc.
    • Sub-diagrams help break large enterprise schemas into logical views.
  2. Full Lifecycle Support: Conceptual → Logical → Physical
    • One-click derivation: generate logical ERD from conceptual, physical from logical (with automatic traceability and navigation via Model Transitor).
    • Maintain consistency across abstraction levels — changes in one level can propagate intelligently.
  3. AI-Powered Acceleration (especially strong in VP Online)
    • DB Modeler AI and AI Diagram Generator — describe your data requirements in plain English (e.g., “We have customers who place orders containing products from multiple categories”), and the AI instantly generates a normalized, professional ERD complete with entities, relationships, and keys.
    • Supports Chen notation for ERD in the AI generator.
    • Ideal for rapid prototyping or when starting from vague business requirements.
  4. Database Engineering & Synchronization
    • Forward engineering — generate complete, error-free DDL scripts (or directly create/update databases) for major DBMS: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Reverse engineering — import existing databases and instantly reconstruct visual ERDs (extremely helpful for legacy systems or documentation recovery).
    • Patch / diff tool — compare model vs. live database, generate delta scripts to apply changes safely without data loss.
    • Enter sample data directly in ERD entities → export to database for quick seeding.
  5. Team Collaboration & Versioning
    • Real-time concurrent editing (multiple users on the same ERD simultaneously).
    • Built-in conflict detection and smart resolution.
    • Full revision history, commit/update, revert changes.
    • Commenting directly on diagram elements for feedback.
    • Publish & share — generate web links, embed diagrams, export to PDF/image/HTML for stakeholders who don’t have licenses.
    • Centralized cloud repository (VPository) keeps everyone aligned across dev/test/prod environments.
  6. Integration Across the Broader Modeling Ecosystem
    • Link ERD entities to other diagrams: reference a data entity in DFDs, UML class diagrams, wireframes, BPMN processes, etc.
    • Generate ORM code (Hibernate, etc.) from ERD → bridge visual model to application layer.
    • Visual Diff — compare different versions or model vs. database schema.
    • Export professional data dictionary / specifications for documentation & handover.

Quick Comparison: When to Use Which Part of the Ecosystem

Need / Scenario Recommended Platform Key Strengths in ERD Context
Deep reverse engineering, patching prod DB, ORM generation Desktop Full engineering suite, offline work, advanced synchronization
Quick sketches, AI-assisted design from text, zero setup Online AI generation, browser access, lightweight
Real-time team modeling sessions Online (or Desktop + Teamwork Server) Simultaneous editing, commenting, conflict resolution
Enterprise-scale schemas with sub-models Desktop Better performance for very large models
Stakeholder reviews & sharing Both (publish feature) Web links, embeds, PDF exports
Free / non-commercial use Community Edition (Desktop) or Free VP Online account Full ERD editing, limited advanced engineering

In summary, Visual Paradigm’s ecosystem removes friction at every stage of ERD modeling — from initial brainstorming (AI + quick drag-drop), through collaborative refinement and validation, to final implementation and maintenance (round-trip engineering). It is particularly strong when your workflow involves both visual communication and actual database delivery.

ERD Articles
