Udostępnij szkic, a nie plik: współpraca nad architekturą za pomocą udostępnianego historii czatów z AI

W złożonych projektach udostępnianie diagramu jako pliku statycznego (PNG, PDF) jest podstawowo niewystarczające. Daje tylko wynik końcowy ale pomija kluczowy kontekst: dlaczegodiagram został stworzony w ten sposób, ktozaproponował zmiany, oraz *jakie* alternatywy zostały rozważone. Wymusza to od stakeholderów rozpoczęcie długich łańcuchów e-maili i zadawanie powtarzalnych pytań, co opóźnia kluczowe zatwierdzenia i zwiększa ryzyko nieporozumienia. Skuteczna współpraca wymaga udostępniania uzasadnienia i ewolucjimodelu, a nie tylko końcowego obrazu. Proces projektowania – sama rozmowa – jest równie ważny jak sam artefakt.

Chatbot AI Visual Paradigmrozwiązuje to, traktując całą rozmowę projektową jako ostateczny artefakt, co czyni go idealnie przystosowanym do nowoczesnej, przejrzystej i asynchronicznej współpracy.

Udostępnij ewolucję, a nie tylko końcowy punkt

AI umożliwia dwa potężne funkcje współpracy, które przedefiniują sposób, w jaki zespoły pracują z modelami:

  1. Trwała historia czatu: Każda interakcja – początkowy prompt, wygenerowany diagram (UML, C4, ArchiMate), każde kolejne operacja dopracowania (np. „dodaj kontener”, „zmień nazwę systemu”), oraz każda odpowiedź AI – jest automatycznie zapisywana w trwale zapisanej **historii czatu**. Ta historia jest ostatecznym źródłem prawdy dla decyzji projektowych.
  2. Udostępniony URL: Możesz **udostępnić sesję czatu innym za pomocą URL**. Gdy stakeholder otworzy link, zobaczy całą transkrypcję. Może przeanalizować ewolucję projektu od ogólnego opisu do szczegółowego, końcowego **Diagram klas UML** lub **Diagram wdrożenia C4**.

Tworzy kompletny, kontekstowy ślad audytowy dla projektu, drastycznie redukując wymianę komunikatów i zapewniając, że wszyscy stakeholderzy rozumieją *dlaczego* architektura została stworzona w ten sposób.

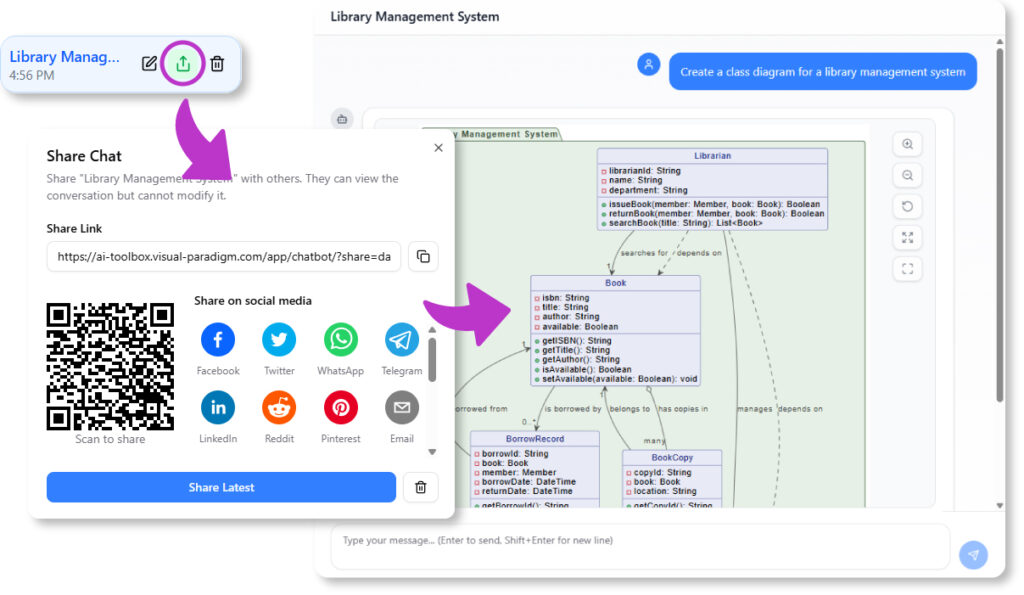

We can share our chat history with others to better understand the workflow

Wzmocniona kontrola i odpowiedzialność

Ta dynamiczna możliwość udostępniania jest nieoceniona w kilku kluczowych działaniach zespołu, gdzie przejrzystość jest krytyczna:

  • Recenzja stakeholderów: Zamiast statycznego prezentowania przesyłaj historię czatu. Stakeholderzy mogą przeanalizować ewolucję modelu i od razu zobaczyć **sugestie AI dotyczące kolejnych pytań**, które prowadzą ich do rozważenia głębszych konsekwencji projektu, a nie tylko komentowania estetyki.
  • Wdrażanie i szkolenie: Nowi członkowie zespołu mogą przejrzeć historię czatu dotyczącą kluczowych modeli, aby szybko zrozumieć architekturę projektu i decyzje, które ją kształtowały. Historia działa jak żywy zbiór wiedzy, wyjaśniający złożone koncepcje w kontekście.
  • Konsultacje i praca z klientem: Konsultanci mogą użyć udostępnionego linku jako przejrzystego zapisu całej pracy modelowania, zapewniając klientom niezawodny, jasny zapis procesu projektowania, uzasadnienia decyzji oraz sprawdzeń zgodności modelu.
  • Audytowalność: Możliwość śledzenia dokładnego promptu, który spowodował zmianę projektu, zapewnia niezastąpiony zapis do celów zgodności z przepisami lub przeglądu technicznego po incydencie.

Współpraca poza diagramem

AI zapewnia, że wszystkie aspekty komunikacji projektowej są objęte w sesji czatu współpracy.

  • Zintegrowana dokumentacja: Przed udostępnieniem możesz poprosić AI o **wygenerowanie raportu narracyjnego** podsumowującego model. Ten raport i prompt generujący są również przechowywane w udostępnionej historii, oferując idealne połączenie dokumentacji wizualnej i tekstowej.
  • Zgodność z normami: Ponieważ AI zostało doskonale wyszkolone na głównych standardach, udostępniane modele zgodne są z jasnymi zasadami zgodności, co ułatwia efektywną współpracę rozproszonych zespołów bez ciągłej weryfikacji ręcznej.
  • Zachowanie ciągłości modelowania: Nawet po udostępnieniu rozmowy oryginalny użytkownik może **zaimportować model do Visual Paradigm** w celu profesjonalnego zarządzania wersjami i repozytorium, zachowując ciągłość projektu od początkowej rozmowy współpracy po ostateczne wdrożenie.

Przestań wysyłać uaktualnione PDF-y i statyczne obrazy. Zaczynaj udostępniać żywy, wspólnotowy szkic procesu projektowania. Przyszłość przeglądu architektonicznego to rozmowa i przejrzystość.

Ułatw przejrzystą współpracę architektoniczną już dziś nachat.visual-paradigm.com.

AI w porównaniu z ręcznym rysowaniem schematów: który najlepiej pasuje do Twojego przepływu pracy?

Przez lata rysowanie schematów oznaczało ręczne przeciąganie kształtów, wyrównywanie połączeń i etykietowanie elementów. Było to precyzyjne, ale czasochłonne.
Teraz narzędzia wspomagane AI, takie jak chatbot AI Visual Paradigm Online, przekształciły sposób tworzenia schematów — zamieniając tekstowe zapytania na kompletny schemat UML, BPMN lub schemat przepływu w ciągu kilku sekund.

Ale który sposób lepiej pasuje do Twojego przepływu pracy: AI czy ręczne rysowanie schematów? Poznajmy zalety i wady każdego z nich oraz jak połączenie obu daje optymalne wyniki.

Ręczne rysowanie schematów: pełna kontrola przy większym wysiłku

Ręczne rysowanie schematów od dawna jest standardowym podejściem dla specjalistów. Daje pełną swobodę twórczą — każdy element, układ i połączenie jest tworzony dokładnie tak, jak zamieszczono.

Zalety:

  • Pełna kontrola nad projektem: decydujesz o układzie, nazwach i szczegółach wizualnych.
  • Lepsze zrozumienie koncepcyjne: rysowanie kształtów ręcznie głębiej ułatwia zrozumienie logiki systemu.
  • Wysoka personalizacja: idealne do doskonalenia prezentacji i spełniania określonych standardów wizualnych.

Wyzwania:

  • Czasochłonne: złożone schematy mogą wymagać godzin, by je doprowadzić do idealnego stanu.
  • Powtarzające się korekty: drobne zmiany mogą wymagać obszernego przestawiania elementów.
  • Ostra krzywa nauki: początkujący często mają trudności z notacją modelowania i najlepszymi praktykami.

Ręczne rysowanie schematów nadal ma wartość dla doświadczonych modelistów, którzy potrzebują dokładności, ale wymaga większego czasu i wysiłku.

Rysowanie schematów z wykorzystaniem AI: szybkość i prostota na dużą skalę

Narzędzia do rysowania schematów oparte na AI, takie jak chatbot AI Visual Paradigm Online, wykorzystują język naturalny do automatycznego tworzenia schematów.
Po prostu opisz, czego potrzebujesz — na przykład:

„Stwórz diagram klas UML dla sklepu internetowego z klasami Klient, Zamówienie i Produkt.”

W ciągu kilku sekund narzędzie generuje strukturalny, gotowy do edycji schemat.

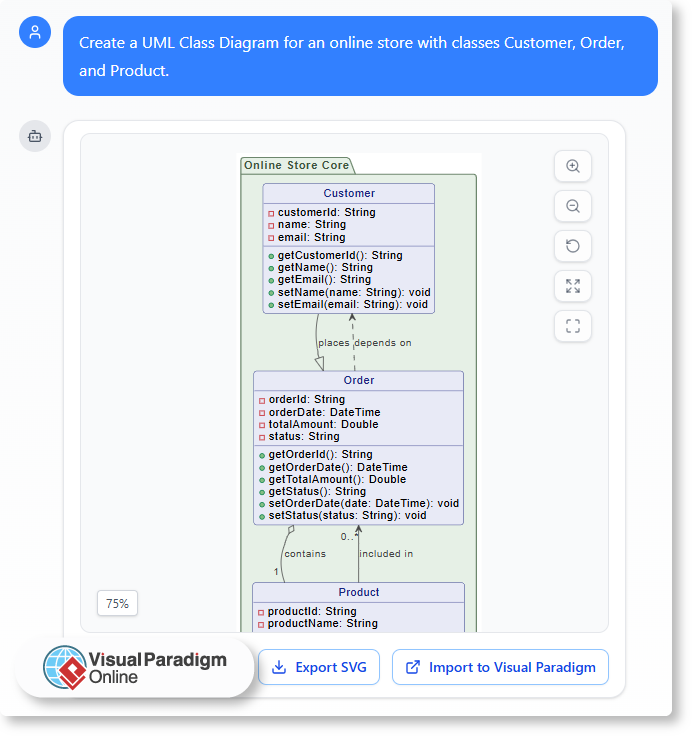

UML Class Diagram for an online store with classes Customer, Order, and Product.

Zalety:

  • Natychmiastowe wyniki: generuj kompletny schemat w ciągu chwili.
  • Nie wymaga ekspertyzy w modelowaniu: AI automatycznie obsługuje składnię i strukturę.
  • Idealne do szkicowania: szybko wizualizujesz wczesne pomysły lub porównujesz wiele wersji.

Wyzwania:

  • Mniejsza kontrola nad układem: AI skupia się na dokładności, a nie na estetyce prezentacji.
  • Ograniczona możliwość precyzyjnej korekty: niektóre personalizacje nadal wymagają edycji ręcznej.
  • Zależne od jasności zapytania: wyniki różnią się w zależności od tego, jak dobrze zapytanie zostało sformułowane.

Rysowanie schematów z wykorzystaniem AI wyróżnia się szybkością, dostępnością i automatyzacją — szczególnie przydatne przy szybkich iteracjach lub weryfikacji koncepcji.

Znalezienie równowagi: dlaczego potrzebujesz obu metod

Zamiast wybierać jedną metodę, nowoczesne przepływy pracy najbardziej korzystają z edycji ręcznej wspomaganej przez AI.
Chatbot AI Visual Paradigm Online łączy oba światy w jednym środowisku:

Rozpocznij od generowania za pomocą AI — natychmiast utwórz podstawowy diagram na podstawie tekstu.

  • Poproś AI o dostosowania lub wyjaśnienia — na przykład „Dodaj relację dziedziczenia” lub „Wyjaśnij to oddziaływanie.”
  • Przełącz się na edycję ręczną — dopasuj, przesuń i sformatuj elementy bezpośrednio w edytorze.

Ten hybrydowy podejście oszczędza czas, zachowując pełną kontrolę, umożliwiając Ci produktywność od rozważań po finalną dokumentację.

Przypadki użycia w świecie rzeczywistym

  • Dizajnerzy oprogramowania: używaj AI do tworzenia szkiców diagramów UML, a następnie precyzyjnie dopasuj je ręcznie w celu dokładnej dokumentacji systemu.
  • Analitycy biznesowi: generuj diagramy BPMN lub schematy przepływów na spotkania, a następnie dopasuj kluczowe kroki dla jasności.
  • Studenci i nauczyciele: szybciej ucz się UML lub modelowania procesów dzięki przykładom i feedbackowi w czasie rzeczywistym.

Każdy przypadek użycia korzysta z efektywności AI bez utraty precyzji ręcznej — równowaga idealna zarówno dla środowisk profesjonalnych, jak i edukacyjnych.

Najlepsze z obu światów z Visual Paradigm Online

Visual Paradigm Online oferuje zintegrowane środowisko modelowania, które bezproblemowo wspiera tworzenie wspomagane przez AI i ręczne dopasowanie.
Możesz:

  1. Twórz diagramy na podstawie zapytań w języku naturalnym.
  2. Proś o wyjaśnienia lub ulepszenia oparte na AI.
  3. Edytuj każdy element ręcznie w edytorze wizualnym.
  4. Zapisz i udostępnij swoją pracę w chmurze natychmiastowo.

Łącząc automatyzację i kreatywność ludzką, zapewnia, że Twój przepływ pracy jest szybki i elastyczny — bez kompromitowania jakości czy przejrzystości.

Wnioski

AI i ręczne tworzenie diagramów mają unikalne zalety. Projektowanie ręczne oferuje precyzję i kontrolę; AI zapewnia szybkość i prostotę.
Chatbot AI Visual Paradigm Online łączy oba podejścia, umożliwiając Ci szybkie rozpoczęcie, łatwe dopasowanie i szybkie dostarczanie profesjonalnych wyników.
Niezależnie od tego, czy projektujesz systemy, mapujesz procesy, czy uczysz się UML, ta równowaga zapewnia, że Twoje diagramy naprawdę pasują do Twojego przepływu pracy.

Integrowanie generowania diagramów z AI do swojego codziennego workflow

Nowoczesne projekty wymagają przejrzystości, szybkości i współpracy — ale przekształcanie idei w wizualizacje często trwa dłużej, niż się spodziewa. Niezależnie od tego, czy dokumentujesz proces, wyjaśniasz koncepcję, czy planujesz nowy system, tworzenie diagramów może zużywać cenne czas. To tutaj narzędzia oparte na AI, takie jak AI Chatbot Visual Paradigm Online, przekształcają workflow.

Poprzez zrozumienie języka naturalnego i generowanie gotowych do edycji diagramów, czatbot zmienia sposób pracy — od koncepcji po zakończenie.

Inteligentny sposób na rozpoczęcie dnia

Zamiast zaczynać od pustego płótna, możesz zacząć od rozmowy. Opisz swoją ideę lub przepływ pracy językiem potocznym, a AI stworzy dla Ciebie pierwszą wersję.

Na przykład:

  • „Stwórz diagram klas UML dla systemu zarządzania biblioteką.”
  • „Pokaż przepływ pracy zatwierdzania projektu z rolami menedżera i administratora.”

Te polecenia natychmiast generują zorganizowane diagramy, które możesz dopracować w edytorze diagramów Visual Paradigm Online.

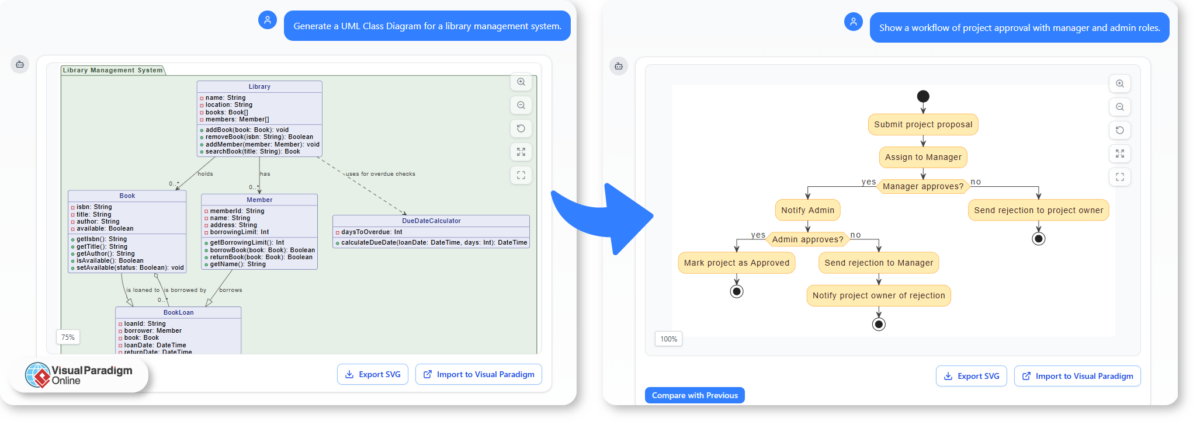

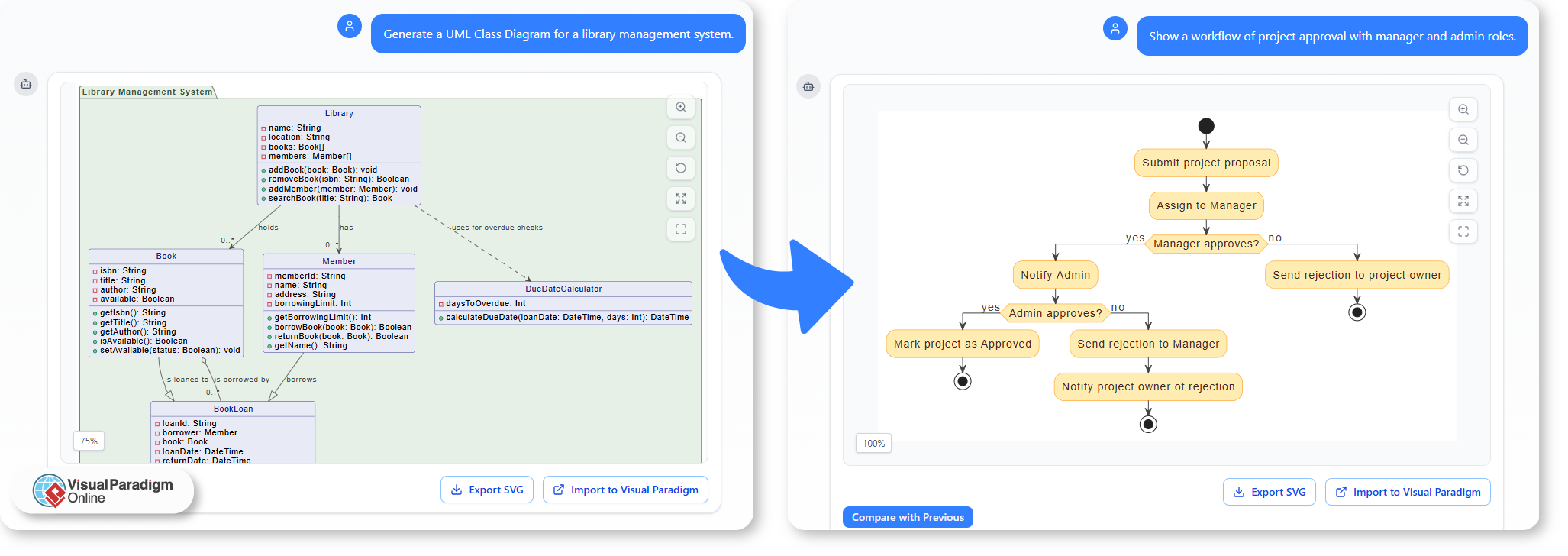

A Smarter Way to Start Your Day with AI Chatbot

Wprowadzanie AI do dokumentacji

Dokumentacja często obejmuje wyjaśnianie skomplikowanych systemów lub procesów. Generowanie diagramów z AI upraszcza to, przekształcając opisy tekstowe w wizualizacje, które ułatwiają zrozumienie.

Możesz go użyć do:

  • Ilustrować projekt systemu bezpośrednio na podstawie swoich notatek lub raportów.
  • Tworzyć szybkie wizualizacje do aktualizacji dokumentacji bez ręcznego przerysowywania.
  • Utrzymywać spójność między diagramami, używając szablonów generowanych przez AI.

To sprawia, że utrzymywanie dokumentacji technicznej lub biznesowej jest szybsze i bardziej spójne.

Wsparcie dla nauczania i uczenia się

Nauczyciele i trenerzy mogą również integrować diagramy generowane przez AI w swoich lekcjach. Przekształcając abstrakcyjne idee w wizualne przykłady w ciągu kilku sekund, AI pomaga uczynić naukę bardziej interaktywną i skuteczną.

Na przykład:

  • Nauczyciele mogą pokazać, jak działa sekwencja UML, wystarczy, że wpiszą opis systemu.
  • Uczniowie mogą eksplorować, jak zmiana jednego polecenia wpływa na otrzymany diagram — ucząc się struktury poprzez eksperymentowanie.
  • Materiały szkoleniowe mogą być ulepszone o automatycznie generowane wizualizacje, które odpowiadają treści lekcji.

Ten praktyczny podejście łączy naukę teoretyczną z zastosowaniem praktycznym.

Przyspieszanie planowania projektu

Podczas planowania systemów lub przepływów pracy, AI daje zespołom szybszy sposób na wizualizację idei przed ich ostatecznym zatwierdzeniem. Możesz swobodnie przeprowadzać sesje mózgowego sztormu, testować różne struktury i szybko iterować, nie martwiąc się formatowaniem diagramów.

Typowe scenariusze obejmują:

  • Planowanie projektu:Wizualizuj odpowiedzialności zespołu i procesy zatwierdzania.
  • Projektowanie oprogramowania:Zaprojektuj struktury systemu i relacje do omówienia.
  • Ulepszanie procesów: Identyfikuj nieefektywności poprzez mapowanie przepływów pracy za pomocą szybkich szkiców AI.

Gdy podstawowa struktura będzie gotowa, można ją dopasować wspólnie w VP Online.

Wprowadzanie AI do Twojej rutyny

Zintegrowanie AI w swój przepływ pracy nie oznacza zastępowania kreatywności — oznacza usuwanie barier. Poprzez automatyzację tworzenia struktury, AI pozwala Ci skupić się na logice, przepływie i komunikacji.

W Twojej codziennej pracy oznacza to:

  • Mniej godzin poświęconych rysowaniu ręcznie.
  • Jasniejsze schematy tworzone bezpośrednio z Twojego języka.
  • Szybsze przygotowanie dokumentacji, lekcji i planów projektowych.

Nowy, bardziej efektywny sposób pracy

Visual Paradigm OnlineChatbot AI czyni rysowanie schematów integralną częścią Twojej codziennej rutyny — szybką, elastyczną i inteligentną. Niezależnie od tego, kim jesteś — nauczycielem, analitykiem czy projektantem — możesz przekształcić codzienne pomysły w profesjonalne wizualizacje za pomocą prostej rozmowy.

Dlaczego język naturalny ma znaczenie w projektowaniu oprogramowania

Jak prosty język angielski łączy zespoły — i jak AI przekształca go w zorganizowane schematy

Projektowanie oprogramowania od dawna opierało się na specjalistycznych oznaczeniach, schematach i dokumentacji technicznej. Ale zanim coś z tego istnieje, pomysły zwykle zaczynają się prostymi rozmowami: „Użytkownik loguje się i przegląda swoją pulpit.”Problem polega na tym, że tłumaczenie tych codziennych opisów na formalne modele często prowadzi do zamieszania lub niezgodności.

Język naturalny — jeśli jest używany skutecznie — pomaga zlikwidować tę przerwę, umożliwiając płynniejszą współpracę i szybsze zrozumienie między różnorodnymi zespołami. A teraz, dzięki pomocy AI, prosty język angielski może być natychmiast przekształcany w formalne, wizualne reprezentacje.

Bariera językowa w projektowaniu oprogramowania

Dizajnerzy, programiści i uczestnicy biznesowi często mówią różnymi „językami.”

  • Programiści myślą w kategoriach klas, komponentów i interfejsów API.
  • Analitycy tworzą wymagania i przypadki użycia.
  • Klienci opisują cele i doświadczenia użytkowników prostymi słowami.

Bez wspólnego języka komunikacja staje się fragmentaryczna. Dokładność techniczna jest ważna, ale może również odstronić osoby niezwiązane z techniką, które muszą zrozumieć zachowanie systemu. Język naturalny dostarcza tej mostu — dostępnego, neutralnego medium, które utrzymuje wszystkich w jednym kierunku, zanim przejdziemy do struktury.

Od prostego opisu do jasnego projektu

Używanie języka naturalnego do opisywania systemów zachęca do jasności. Gdy członkowie zespołu muszą wyjaśnić, jak coś działa słownie, często odkrywają brakujące kroki, niejasne odpowiedzialności lub ukryte zależności.

Na przykład opisanie procesu jako:

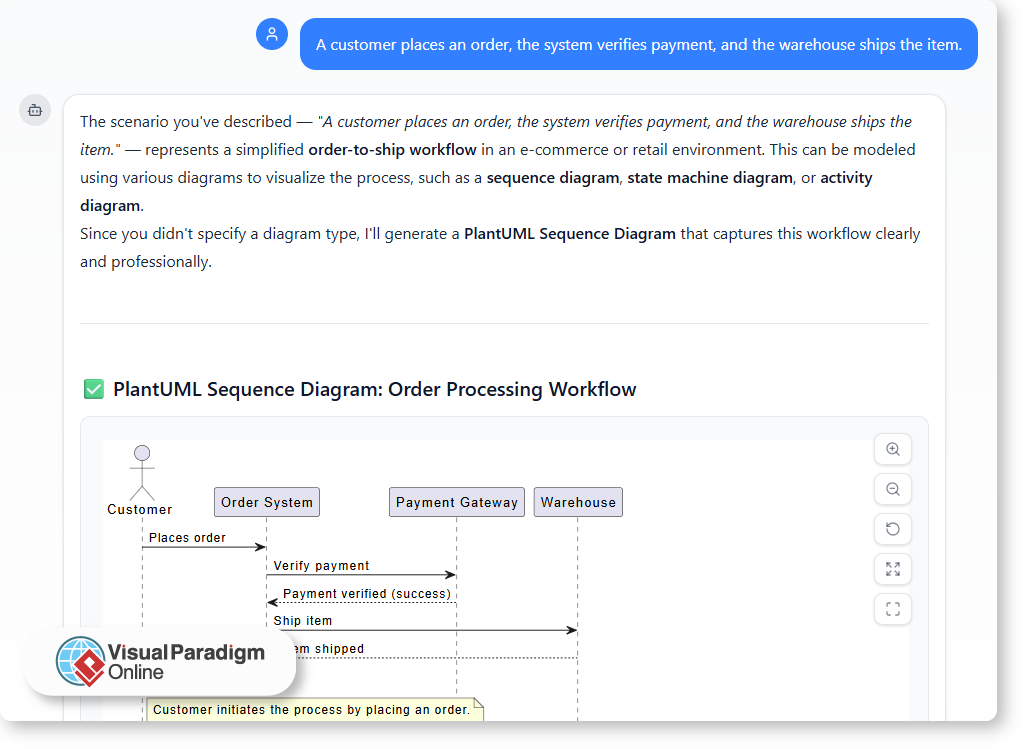

„Klient składa zamówienie, system potwierdza płatność, a magazyn wysyła przedmiot.”

Już sugeruje przebieg, role i kolejność działań. Ale przekształcenie tego w formalny schemat — np. przypadku użycia lub modelu sekwencyjnego — wymaga interpretacji. To właśnie tam wchodzą narzędzia oparte na AI.

Jak AI interpretuje język naturalny

Nowoczesne asystenty modelowania oparte na AI, takie jak ten w Visual Paradigm Online, wykorzystują przetwarzanie języka naturalnego do analizy prostych opisów i generowania odpowiadających im schematów. Po prostu opisz proces swoimi słowami, a AI wykryje kluczowe aktory, relacje i interakcje.

Na przykład:

  • „Użytkownik loguje się” → tworzy aktora i przypadek użycia.
  • „System wysyła potwierdzenie e-mail” → dodaje interakcję.
  • „Menadżer przegląda raport” → wprowadza inną rolę i przebieg procesu.

W ciągu kilku sekund możesz zobaczyć, jak Twój tekst został przekształcony w model wizualny zgodny z standardowymi oznaczeniami. Ułatwia to widoczność struktury technicznej, jednocześnie pozostając dostępnym dla wszystkich, którzy przyczynili się do pierwotnego opisu.

Poprawa współpracy poprzez wspólne zrozumienie

Gdy język naturalny stanowi punkt wyjścia, zespoły komunikują się bardziej naturalnie i robią mniej założeń. AI wspiera to, pełniąc rolę tłumacza między intencją ludzką a strukturą formalną.

Wyniki są jasne:

  • Przejrzystość: Wszyscy rozumieją system, nie muszą czytać skomplikowanych specyfikacji.
  • Spójność: AI zapewnia, że relacje i elementy są logicznie połączone.
  • Szybkość: Proces od pomysłu do wizualizacji jest niemal natychmiastowy.
  • Uczestnictwo: Stakeholderzy o różnych poziomach technicznych mogą nadal uczestniczyć w sposób znaczący.

Kolejną zaletą pracy z asystentem modelowania opartym na AI jest to, żecała historia czatu może być udostępniona. Każdy prompt i odpowiedź dokumentuje, jak model się rozwijał — od początkowych pomysłów do wypracowanych schematów. Ten udostępniony zapis ułatwia zespołowi przeglądanie wcześniejszych dyskusji, zrozumienie rozumowania projektowego i kontynuowanie współpracy bez utraty kontekstu.

Zamiast być narzędziem przeznaczonym tylko dla ekspertów technicznych, tworzenie diagramów staje się przejrzystym, wspólnym procesem, w którym każdy może przyczynić się i pozostawać w zgodzie.

Siła rozmowy w nowoczesnym projektowaniu

Projektowanie oprogramowania staje się bardziej rozmowne. Zamiast wypełniać szablony lub ręcznie tworzyć schematy, zespoły mogą teraz naturalnie opisywać pomysły i pozostawić AI, by pomogło w ich strukturalizacji. Ten rozmowny podejście zmniejsza opór, zachęca do współpracy i pomaga zespołom szybciej osiągać zgodę.

W platformach takich jakAI Chatbot Visual Paradigm, ten pomysł nabiera życia. Słucha, rozumie i modeluje — przekształcając Twoje zdania w zorganizowane, zgodne z normami wizualizacje.

Od słów do schematów, od pomysłów do systemów

Język naturalny nie jest zastępowaniem modelowania formalnego — jest jego podstawą. Wyrażając pomysły jasno w słowach i pozwalając AI na przekładanie ich na formę wizualną, zespoły zdobywają zarówno zrozumienie, jak i precyzję.

Projektowanie oprogramowania na poziomie podstawowym to proces komunikacji. A z pomocą narzędzi opartych na AI, prosty język angielski nigdy nie był tak potężny w łączeniu ludzi i systemów.

Kompleksowy przewodnik po diagramach relacji encji (ERD) i projektowaniu wspomaganym przez AI

W złożonym świecie inżynierii oprogramowania i zarządzania danymi, Diagram relacji encji (ERD) stanowi kluczowy narzędzie strukturalne. Podobnie jak projekt jest niezbędny dla architektów, aby zbudować bezpieczne budynki, ERD pozwala architektom baz danych na projektowanie, wizualizację i utrzymanie skomplikowanych systemów danych. Ten przewodnik omawia podstawowe koncepcje ERD, etapy ich rozwoju oraz jak nowoczesne narzędzia AI generacyjne takie jak Visual Paradigm rewolucjonizują proces projektowania.

Entity relationship diagram

1. Kluczowe koncepcje diagramów relacji encji

Aby skutecznie zaplanować bazę danych, należy najpierw zrozumieć podstawowe elementy ERD. Te diagramy wyznaczają „rzeczowniki” systemu oraz logiczne połączenia między nimi.

  • Encje: Odnoszą się do wyraźnie określonych obiektów lub pojęć w systemie – zazwyczaj rzeczowniki. Przykłady to Student, Produkt, lub Transakcja. W standardowych wizualizacjach encje są przedstawiane jako prostokąty.
  • Atrybuty (kolumny): Są to konkretne właściwości opisujące encję. Dla studenta atrybuty mogą obejmować imiona lub numery identyfikacyjne; dla produktów – cenę lub kod SKU. Atrybuty są przypisywane konkretnym typom danych, takim jak varchar dla ciągów znaków lub int dla liczb całkowitych.
  • Związki: Kluczowy element oznaczający sposób wzajemnego oddziaływania encji. Na przykład istnieje związek, gdy „Student” zapisuje się na „Kurs”.
  • Moc zbioru (cardinality): Określa liczbowa natura związku między encjami. Powszechnymi przykładami są jeden do jednego (1:1), jeden do wielu (1:N), i wiele do wielu (M:N).
  • Klucz główny (PK) i klucz obcy (FK): Klucz główny to unikalny identyfikator rekordu, zapewniający brak duplikatów. Klucz obcy to odniesienie używane do łączenia jednej tabeli z kluczem głównym innej, tworząc relację.
  • Oznaczenia: Do rysowania tych diagramów używane są standardowe języki wizualne.Oznaczenie Chen, na przykład, używa prostokątów do oznaczania encji, elips do atrybutów i rombów do relacji.

2. Poziomy abstrakcji w projektowaniu bazy danych

Tworzenie bazy danych rzadko jest procesem jednostkowym. Diagramy ER są zazwyczaj tworzone w trzech etapach „dojrzałości architektonicznej”, przechodząc od abstrakcyjnych idei do szczegółów technicznych.

Sync. between ER models

Koncepcyjny diagram ER

Jest to najwyższy poziom widoku, skupiający się na obiektach biznesowych i ich relacjach, bez zagłębiania się w szczegóły techniczne. Służy głównie do zbierania wymagań i komunikacji z niefachowymi stakeholderami.

Logiczny diagram ER

W tym etapie projekt staje się bardziej szczegółowy. Atrybuty są jawnie definiowane, a klucze ustalane. Jednak model pozostaje niezależny od konkretnej technologii bazy danych (np. nie ma znaczenia, czy używasz MySQL czy Oracle).

Fizyczny diagram ER

Jest to ostateczny szkic techniczny dostosowany do konkretnego systemu zarządzania bazami danych (DBMS). Określa dokładne typy danych, długości kolumn, ograniczenia i strategie indeksowania wymagane do wdrożenia.

3. Przyspieszanie projektowania za pomocą Visual Paradigm AI

Tradycyjny projekt bazy danych może być ręczny i podatny na błędy. Narzędzie Visual Paradigm AI do projektowania diagramów ER integruje sztuczną inteligencję generatywną w celu automatyzacji skomplikowanych etapów cyklu życia, zmieniając sposób, w jaki inżynierowie podejmują modelowanie danych.

  • Natychmiastowe przekształcanie tekstu na diagram ER: Użytkownicy mogą opisać wymagania w języku potocznym, a AI natychmiast generuje strukturalnie poprawny diagram ER z encjami i relacjami.
  • Edycja konsultacyjna: Poprzez czatbot z AI projektanci mogą doskonalić diagramy w sposób mowy. Polecenia takie jak „Dodaj bramkę płatności” lub „Zmień Customer na Buyer” są wykonywane natychmiastowo bez ręcznego rysowania.
  • Inteligentna normalizacja: Jednym z najtrudniejszych zadań w projektowaniu jest normalizacja. Narzędzie automatyzuje optymalizację od 1NF do 3NF, dostarczając edukacyjnych uzasadnień dla wprowadzanych zmian strukturalnych.
  • Weryfikacja w czasie rzeczywistym i playground: Narzędzie generuje instrukcje SQL DDL i tworzy przeglądarkowy „playground”. Wypełnia środowisko rzeczywistymi danymi testowymi, umożliwiając programistom natychmiastowe testowanie swojego projektu za pomocą zapytań.
  • Wsparcie wielojęzyczne: Aby wspierać globalne zespoły, AI może generować diagramy i dokumentację w ponad 40 językach.

4. Specjalistyczna AI w porównaniu z ogólnymi modelami językowymi (LLM)

Choć ogólne modele językowe (LLM) mogą generować teksty dotyczące baz danych, specjalistyczne narzędzia takie jak Visual Paradigm AI oferują środowisko o poziomie inżynierskim.

Funkcja Visual Paradigm AI Ogólna AI LLM
Śledzenie modeli Automatycznie utrzymuje modele koncepcyjny, logiczny i fizyczny w synchronizacji. Dostarcza statyczny tekst/kod; brak połączenia między różnymi poziomami abstrakcji.
Zgodność z normami Gwarantuje „idealny” zapis zgodny z podręcznikowym (np. Chen lub Crow’s Foot). Może generować niezgodne lub niestandardowe opisy wizualne.
Zintegrowanie inżynierskie Bezpośrednio generuje skrypty DDL/SQL i aktualizuje istniejące bazy danych. Ograniczone do generowania SQL opartego na tekście; wymaga ręcznej implementacji.
Testowanie w czasie rzeczywistym Posiada interaktywny playground SQL z danymi zasiewanymi przez AI. Nie może hostować „żywego” środowiska bazy danych do natychmiastowego testowania zapytań.
Udoskonalenie wizualne Wykorzystuje „inteligentny układ” i komendy koncepcyjne do ułożenia kształtów. Nie może interaktywnie działać z profesjonalnym płótnem modelowania ani go „wygładzać”.

Podsumowanie: Architekt wobec przyjaciela

Aby zrozumieć różnicę między używaniem ogólnego czatbotu AI a specjalistycznego narzędzia do ERD, rozważ tę analogię: korzystanie z ogólnego modelu językowego do projektowania bazy danych to jak mieć przyjaciela z dużą wiedząopisującego dom dla Ciebie. Mogą powiedzieć Ci, gdzie powinny się znajdować pokoje, ale nie mogą dać Ci projektu, który miasto zatwierdzi.

DBModeler AI showing domain class diagram

W przeciwieństwie do tego, korzystanie z narzędzia Visual Paradigm AIto jak zatrudnienie zatwierdzonego architekta i zautomatyzowanego budowniczego. Rysują prawidłowe projekty, zapewniają, że infrastruktura spełnia wymagania (normalizacja), a także budują model w skali zredukowanej, który możesz naprawdę przemierzyć (środowisko testowe SQL), aby zweryfikować funkcjonalność przed rozpoczęciem rzeczywistej budowy. Przez mostowanie luki między językiem naturalnym a kodem gotowym do produkcji, specjalistyczne AI zapewnia integralność danych i znacznie redukuje zadłużenie architektoniczne.

Porównanie narzędzi AI Visual Paradigm: DB Modeler AI w porównaniu do czatbotu AI

Wprowadzenie do ekosystemu AI Visual Paradigm

W szybko zmieniającym się środowisku projektowania systemów i zarządzania bazami danych zintegrowanie sztucznej inteligencji stało się kluczowym czynnikiem efektywności.

Czatbot AI Visual Paradigm do modelowania wizualnego

W ramach ekosystemu Visual Paradigm, dwie narzędzia wyróżniają się: DB Modeler AI oraz Czatbot AI. Choć oba wykorzystują możliwości generowania, aby wspomagać programistów i architektów, są to odmienne, ale ze sobą powiązane narzędzia przeznaczone do określonych etapów cyklu projektowania.

DBModeler AI showing ER diagram

Zrozumienie subtelności między tymi narzędziami jest kluczowe dla zespołów dążących do optymalizacji swojego przepływu pracy. Choć mają wspólną podstawę w AI, znacznie się różnią pod względem głównych celów, strukturalnych przepływów pracy i głębi technicznej. Ten przewodnik bada te różnice, aby pomóc Ci wybrać odpowiednie narzędzie do potrzeb Twojego projektu.

Główne różnice na pierwszy rzut oka

Zanim przejdziemy do szczegółów technicznych, warto wizualnie przedstawić podstawowe różnice między obiema platformami. Poniższa tabela przedstawia, jak każde narzędzie podejmuje cele, strukturę i testowanie.

Cecha DB Modeler AI Czatbot AI
Główny cel Tworzenie pełnie znormalizowanych, gotowych do produkcji schematów SQL. Szybkie generowanie diagramów oraz poprawa poprzez rozmowę.
Struktura Rigoryczny, kierowany 7-krokowy przepływ techniczny. Nieograniczona rozmowa w języku naturalnym.
Normalizacja Automatyczny przejście od 1NF do 3NF z uzasadnieniami edukacyjnymi. Skupia się na strukturze wizualnej zamiast optymalizacji technicznej.
Testowanie Zawiera interaktywny playground SQL z przykładowymi danymi generowanymi przez AI. Głównie dla modelowania i analizy wizualnej; brak środowiska testowego w czasie rzeczywistym.
Zróżnicowanie Specjalizuje się wyłącznie w projektowaniu baz danych i wdrażaniu. Obsługuje ogromny zbiór diagramów, w tym UML, SysML, ArchiMate i macierze biznesowe.

DB Modeler AI: Specjalista od początku do końca

Za pomocą DB Modeler AIdziała jako specjalistyczna aplikacja internetowa zaprojektowana w celu mostu między abstrakcyjnymi wymaganiami biznesowymi a wykonywalnym kodem bazy danych. Projektowana jest z myślą o precyzji i dojrzałości architektonicznej.

Siedmiokrokowa droga kierowana

W przeciwieństwie do narzędzi ogólnego przeznaczenia, DB Modeler AI nakłada strukturalny podejście. Jego najważniejszą cechą jest siedmiokrokowa droga kierowana która chroni integralność projektu bazy danych. Ten przepływ pracy zapewnia, że użytkownicy nie pomijają kluczowych etapów projektowania, co prowadzi do bardziej solidnego końcowego produktu.

Normalizacja krok po kroku

Jednym z najtrudniejszych zadań w projektowaniu baz danych jest normalizacja – proces organizowania danych w celu zmniejszenia redundancji i poprawy integralności danych. DB Modeler AI automatyzuje tę często błędna zadanie. Systematycznie optymalizuje schemat od Pierwszej Postaci Normalnej (1NF) doTrzeciej Postaci Normalnej (3NF). Unikalnie, udostępnia edukacyjne uzasadnienia swoich decyzji, pozwalając użytkownikom zrozumiećdlaczegotabela została podzielona lub relacja zmodyfikowana.

Weryfikacja na żywo i wyjście produkcyjne

Narzędzie idzie dalej niż rysowanie. Posiada środowiskoWeryfikacji na żywow którym użytkownicy mogą uruchomić bazę danych w przeglądarce. Pozwala to na natychmiastowe wykonywanie zapytań DDL (Język Definicji Danych) i DML (Język Manipulacji Danych) względempróbki danych zainicjowanych przez AI. Po weryfikacji projektu system generuje konkretneSQL DDL zgodne z PostgreSQLstany, bezpośrednio pochodzące z dopracowanych diagramów encji-relacji (ER), co sprawia, że wyjście jest gotowe do wdrożenia.

Chatbot AI: Kierownik rozmowy

W przeciwieństwie do sztywnej struktury DB Modeler,chatbot AIdziała jako bardziej ogólny, oparty na chmurze asystent przeznaczony do ogólnegomodelowania wizualnego. Jest narzędziem wyboru dla szybkiego prototypowania i szerokiego koncepcjonowania systemu.

Interaktywne dopracowanie

Chatbot AI błyszczy swoją zdolnościąinterpretować polecenia w języku naturalnymdo manipulacji wizualnej. Użytkownicy mogą „rozmawiać” z diagramami, aby ułatwić zmiany, które tradycyjnie wymagały ręcznego przeciągania i upuszczania. Na przykład użytkownik może wydać polecenie takie jak „Zmień nazwę Customer na Buyer” lub „Dodaj relację między Order a Inventory”, a chatbot natychmiast wykonuje te zmiany wizualne.

Analiza i najlepsze praktyki

Poza generowaniem, chatbot AI działa jako silnik analityczny. Użytkownicy mogą zadawać pytania dotyczące samego modelu, pytając np. „Jakie są główne przypadki użycia na tym diagramie?” lub prośbę onajlepsze praktyki projektowaniaodnoszące się do bieżącego typu diagramu. Ta funkcja przekształca narzędzie w konsultanta, który przegląda pracę w czasie rzeczywistym.

Bezproblemowa integracja

Chatbot AI został zaprojektowany, aby pasować do szerszego ekosystemu. Jest dostępny w chmurze i integruje się bezpośrednio zVisual Paradigm Desktop środowisko. Ta wzajemna kompatybilność pozwala użytkownikom generować diagramy poprzez rozmowę, a następnie importować je do klienta stacjonarnego w celu szczegółowego, ręcznego modelowania.

Zintegrowanie i rekomendacje dotyczące przypadków użycia

Choć różne, te narzędzia często sązintegrowane w praktyce. Na przykład, bot AI Chatbot jest często wykorzystywany w procesie DB Modeler AI, aby pomóc użytkownikom dopasować konkretne elementy diagramów lub odpowiedzieć na pytania architektoniczne podczas procesu projektowania.

Kiedy używać DB Modeler AI

  • Zacznij tutaj, gdy rozpoczynasznowy projekt bazy danych.
  • Użyj tego narzędzia, gdy wymagana jest technicznie poprawna, znormalizowana schemat.
  • Wybierz to dla projektów wymagających natychmiastowego generowania kodu SQL i możliwości testowania danych.

Kiedy używać bota AI Chatbot

  • Zacznij tutaj, abyszybko zamodelować widoki systemu.
  • Użyj tego narzędzia do diagramów niebazy danych, takich jakUML, SysML lub ArchiMate.
  • Wybierz to do doskonalenia istniejących modeli za pomocą prostych poleceń w języku naturalnym bez ściślego przestrzegania struktury.

Analogia do zrozumienia

Aby podsumować relację między tymi dwoma potężnymi narzędziami, rozważ analogię budowlaną:

BotDB Modeler AI jest porównywalne dozaawansowanego oprogramowania architektonicznego używanego przez inżynierów strukturalnych. Oblicza obciążenia, projektuje każdy rurę i zapewnia, że budynek spełnia przepisy prawne i jest fizycznie stabilny. Jest sztywny, precyzyjny i skierowany na wynik.

BotAI Chatbot jest jakekspert konsultant stoi przy tobie przy stole projektowym. Możesz poprosić ich o „przesunięcie tej ściany” lub „narysowanie szybkiego szkicu holu”, a zrobią to natychmiast na podstawie Twojego opisu. Jednak mimo że zapewniają doskonałe wskazówki wizualne i porady, niekoniecznie uruchamiają głębokie symulacje inżynierskie wymagane do ostatecznego projektu.

Opanowanie ERD: 7-krokowy workflow AI Modelera bazy danych

W dynamicznej przestrzeni inżynierii oprogramowania most między abstrakcyjnymi wymaganiami biznesowymi a wykonywalnym kodem jest kluczowym wyzwaniem.

ERD modeler

Ten AI Modeler bazy danychworkflow rozwiązuje to poprzez wdrożenie kierowanego 7-krokowej podróży. Ten zorganizowany proces przekształca początkowy koncept w kompletnie zoptymalizowany, gotowy do produkcji schemat bazy danych, zapewniając, że wykonanie techniczne idealnie odpowiada intencji biznesowej.
DBModeler AI showing ER diagram

Faza koncepcyjna: od tekstu do wizualizacji

Pierwszy etap workflow skupia się na interpretacji intencji użytkownika i tworzeniu wysokiego poziomu wizualnej reprezentacji struktury danych.

Krok 1: Wejście problemu (wejście koncepcyjne)

Podróż zaczyna się od opisania przez użytkownika aplikacji lub projektu w prostym języku angielskim. W przeciwieństwie do tradycyjnych narzędzi wymagających natychmiastowego wprowadzania składni technicznej, AI Modeler bazy danych pozwala na wprowadzanie danych w języku naturalnym. AI interpretuje tę intencję i rozszerza ją na kompleksowe wymagania techniczne. Ten krok zapewnia niezbędną kontekst dla identyfikacji podstawowych encji i zasad biznesowych, gwarantując, że żaden kluczowy punkt danych nie zostanie pominięty podczas początkowego zdefiniowania zakresu.

Krok 2: Diagram klas dziedziny (modelowanie koncepcyjne)

Po ustaleniu wymagań, AI przekształca dane tekstowe na wysokopoziomowy wizualny szkic znany jako Diagram modelu dziedziny. Ten diagram jest generowany za pomocą edytowalnej składni PlantUML, oferując elastyczne środowisko, w którym użytkownicy mogą wizualizować obiekty najwyższego poziomu i ich atrybuty. Ten krok jest kluczowy dla dopasowania zakresu bazy danych przed zaakceptowaniem konkretnych relacji lub kluczy.

Faza projektowania logicznego i fizycznego

Przechodząc dalej poza koncepcje, workflow przechodzi do ściślego projektowania logiki bazy danych i generowania kodu wykonywalnego.

Krok 3: Diagram ER (modelowanie logiczne)

W tym kluczowym kroku narzędzie przekształca model koncepcyjny dziedziny w specyficzny dla bazy danych Diagram relacji encji (ERD). AI automatycznie obsługuje złożoność definiowania kluczowych elementów bazy danych. Obejmuje to przypisanie Klucze główne (PKs) i Klucze obce (FKs), a także ustalenie liczności, takich jak relacje 1:1, 1:N lub M:N. Przekształca model abstrakcyjny w logicznie poprawną strukturę bazy danych.

Krok 4: Generowanie początkowej schematu (generowanie kodu fizycznego)

Po zwalidowaniu modelu logicznego przepływ pracy przechodzi do warstwy fizycznej. Ulepszony ERD jest przekształcany na wykonywalne instrukcje SQL DDL zgodne z PostgreSQLstwierdzenia. Ten proces automatyczny generuje kod dla wszystkich niezbędnych tabel, kolumn i ograniczeń bezpośrednio pochodzących z modelu wizualnego, eliminując wysiłek ręczny zwykle związany z tworzeniem skryptów języka definicji danych.

Optymalizacja, walidacja i dokumentacja

Ostatnie fazy przepływu pracy zapewniają, że baza danych jest wydajna, przetestowana i dobrze dokumentowana do przekazania.

Krok 5: Intuicyjna normalizacja (optymalizacja schematu)

Wyróżniającą cechą DB Modeler AIprzepływu jest jego skupienie na wydajności. AI stopniowo optymalizuje schemat, prowadząc go przez Pierwszą (1NF), Drugą (2NF) i Trzecią Formę Normalną (3NF). Kluczowe jest to, że narzędzie dostarcza uzasadnienia edukacyjnedla każdej modyfikacji. Pomaga użytkownikom zrozumieć, jak eliminowane jest nadmiarowość danych i jak zapewniana jest integralność danych, przekształcając proces optymalizacji w możliwość nauki.

Krok 6: Interaktywna platforma (walidacja i testowanie)

Zanim zostanie wdrożone, weryfikacja jest kluczowa. Użytkownicy mogą eksperymentować z ukończonym schematem w czasie rzeczywistym, klienckim SQL w przeglądarce. Aby ułatwić natychmiastowe testowanie, środowisko jest automatycznie wypełniane realistycznymi, wygenerowanymi przez AI danymi testowymi. Pozwala użytkownikom uruchamiać niestandardowe zapytania i weryfikować metryki wydajności w środowisku testowym, efektywnie symulując rzeczywiste użycie.

Krok 7: Ostateczny raport i eksport (dokumentacja)

Zakończeniem przepływu jest generowanie profesjonalnego Ostatecznego raportu projektowego. Zazwyczaj formatowany w Markdown, ten raport podsumowuje cały cykl projektowania. Użytkownicy mogą eksportować wszystkie schematy, dokumentację i skrypty SQL jako wykończone Pakiet PDF lub JSON, gotowy do przekazania projektu, przeglądu zespołu lub długoterminowego archiwizowania.

Więcej przykładów diagramów ERD wygenerowanych przez AI Visual Paradigm

Zrozumienie procesu: Analogia fabryki samochodowej

Aby lepiej zrozumieć unikalną wartość każdego kroku, pomocne jestwizualizowanie przepływu pracy jak budowanie niestandardowego samochodu w fabryce automatycznej. Poniższa tabela przypisuje kroki inżynierii baz danych do tej analogii produkcyjnej:

Krok przepływu pracy Działanie na bazie danych Analogia fabryki samochodowej
Krok 1 Wejście problemu Początkowy opis samochodu, który chcesz mieć.
Krok 2 Diagram klas dziedziny Szkic artysty przedstawiający wygląd samochodu.
Krok 3 Diagram ER Mechaniczny projekt połączeń poszczególnych części.
Krok 4 Początkowe generowanie schematu Rzeczywisty kod produkcyjny dla maszyn.
Krok 5 Inteligentna normalizacja Dostosowanie silnika do maksymalnej wydajności.
Krok 6 Interaktywna platforma testowa Testowy przejazd po wirtualnej trasie z symulowanymi pasażerami.
Krok 7 Ostateczny raport i eksport Ostateczny przewodnik dla właściciela oraz klucze do pojazdu.

Opanowanie normalizacji bazy danych za pomocą Visual Paradigm AI DB Modeler

Normalizacja bazy danych to krytyczny proces w projektowaniu systemów, zapewniający efektywne uporządkowanie danych w celu zmniejszenia nadmiarowości i poprawy integralności. Tradycyjnie przeniesienie schematu z pierwotnego pojęcia do Trzeciej Postaci Normalnej (3NF) wymagało znacznych wysiłków ręcznych i głębokiej wiedzy teoretycznej. Jednak Visual Paradigm AI DB Modeler przełamał ten podejście poprzez zintegrowanie normalizacji w zautomatyzowanym procesie. Ten przewodnik bada, jak wykorzystać ten narzędzie, aby osiągnąć optymalną strukturę bazy danych bezproblemowo.

ERD modeler

Kluczowe koncepcje

Aby skutecznie korzystać z AI DB Modeler, konieczne jest zrozumienie podstawowych definicji, które napędzają logikę narzędzia. AI skupia się na trzech głównych etapach dojrzałości architektonicznej.

Engineering Interface

1. Pierwsza postać normalna (1NF)

Podstawowy etap normalizacji. 1NF zapewnia, że struktura tabeli jest płaska i atomowa. W tym stanie każda komórka tabeli zawiera jedną wartość zamiast listy lub zbioru danych. Dodatkowo nakłada wymóg, aby każdy rekord w tabeli był unikalny, eliminując zduplikowane wiersze na najprostszym poziomie.

2. Druga postać normalna (2NF)

Opierając się na surowych zasadach 1NF, Druga Postać Normalna zajmuje się relacją między kolumnami. Wymaga to, aby wszystkie atrybuty niekluczowe były całkowicie funkcjonalne i zależne od klucza głównego. Ten etap eliminuje zależności częściowe, które często pojawiają się w tabelach z złożonymi kluczami głównymi, gdzie kolumna zależy tylko od części klucza.

3. Trzecia postać normalna (3NF)

To standardowy cel dla większości baz danych produkcyjnychrelacyjnych baz danych. 3NF zapewnia, że wszystkie atrybuty zależą wyłącznie od klucza głównego. Dokładnie skupia się na usunięciu zależności przechodnich (gdzie Kolumna A zależy od Kolumny B, a Kolumna B zależy od Klucza Głównego). Osiągnięcie 3NF prowadzi do wysokiego poziomu dojrzałości architektonicznej, minimalizując nadmiar danych i zapobiegając anomalii aktualizacji.

Zasady: Automatyczny proces normalizacji

Visual Paradigm AI DB Modeler wdraża normalizację konkretnie w kroku 5 swojego automatycznego siedmiokrokowego procesu. Postępuj zgodnie z tymi zasadami, aby przejść przez proces i maksymalnie wykorzystać sugestie AI.

Krok 1: Rozpoczęcie procesu AI

Rozpocznij od wprowadzenia początkowych wymagań projektu lub pierwotnych pomysłów na schemat do AI DB Modeler. Narzędzie prowadzi Cię przez początkowe etapy odkrywania encji i mapowania relacji. Przejdź przez wczesne kroki, aż osiągniesz fazę optymalizacji.

Krok 2: Analiza przekształcenia 1NF

Gdy przepływ pracy osiągnie krok 5, AI efektywnie przejmuje rolę architekta bazy danych. Najpierw analizuje Twoje obiekty w celu zapewnienia spełnienia standardów 1NF. Obserwuj, jak AI rozkłada złożone pola na wartości atomowe. Na przykład, jeśli miałeś jedno pole „Adres”, AI może zaproponować jego podział na Ulica, Miasto i Kod pocztowy, aby zapewnić atomowość.

Krok 3: Przegląd poprawek 2NF i 3NF

Narzędzie iteracyjnie stosuje zasady, aby przejść od 1NF do 3NF. W tej fazie obserwujesz, jak AI przekształca tabele w celu poprawnego obsługiwanie zależności:

  • Zidentyfikuje atrybuty niekluczowe, które nie zależą od pełnego klucza głównego, i przeniesie je do oddzielnych tabel (2NF).
  • Zidentyfikuje atrybuty zależne od innych atrybutów niekluczowych i izoluje je, aby wyeliminować zależności przechodnie (3NF).

Krok 4: Skorzystaj z uzasadnień edukacyjnych

Jedną z najpotężniejszych cech Visual Paradigm AI DB Modeler jest jego przejrzystość. Podczas modyfikowania schematu dostarcza uzasadnień edukacyjnych. Nie pomijaj tego tekstu. AI wyjaśnia, dlaczego dokonuje każdej zmiany strukturalnej, szczegółowo opisując, jak konkretna optymalizacja usuwa nadmiarowość danych lub zapewnia integralność danych. Przeczytanie tych uzasadnień jest kluczowe, aby upewnić się, że AI rozumie kontekst biznesowy Twoich danych.

Krok 5: Weryfikacja w edytorze interaktywnych zapytań SQL

Gdy AI stwierdzi, że schemat osiągnął 3NF, nie wykonywaj od razu eksportu SQL. Skorzystaj z wbudowanego interaktywnego edytora zapytań SQL. Narzędzie wypełnia nowy schemat realistycznymi danymi testowymi.

Uruchom testowe zapytania, aby zweryfikować wydajność i poprawność logiki. Ten krok pozwala potwierdzić, że proces normalizacji nie uczynił pobierania danych nadmiernie skomplikowanym dla Twojego konkretnego przypadku użycia, zanim przejdziesz do wdrożenia.

Porady i wskazówki

Maksymalizuj swoją wydajność dzięki tym najlepsze praktyki podczas korzystania z modelera bazy danych AI.

Desktop AI Assistant

  • Sprawdź kontekst, a nie składnię: Choć AI świetnie radzi sobie z zastosowaniem reguł normalizacji, może nie znać specyficznych cech Twojej dziedziny biznesowej. Zawsze sprawdzaj „uzasadnienia edukacyjne” pod kątem logiki biznesowej. Jeśli AI podzieli tabelę w sposób, który pogarsza wydajność odczytu aplikacji, może być konieczne lekkie zdenormalizowanie.
  • Użyj danych przykładowych: Przykładowe dane wygenerowane w środowisku SQL nie są tylko dla pokazania. Użyj ich do sprawdzenia przypadków granicznych, takich jak sposób obsługi wartości null w nowo znormalizowanych kluczach obcych.
  • Iteruj nad promptami: Jeśli początkowa generacja schematu w krokach 1–4 jest zbyt ogólna, normalizacja w kroku 5 będzie mniej skuteczna. Bądź szczegółowy w swoich początkowych promptach, aby upewnić się, że AI zaczyna od solidnego modelu koncepcyjnego.

Opanowanie walidacji bazy danych za pomocą interaktywnego playgrounda SQL

Zrozumienie interaktywnego playgrounda SQL

Płaszczyzna Interaktywny playground SQL (często nazywany Live SQL Playground) działa jako kluczowe środowisko walidacji i testowania w nowoczesnym cyklu projektowania bazy danych. Łączy luki między koncepcyjnym modelem wizualnym a pełnowartościową bazą danych gotową do produkcji. Pozwala użytkownikom eksperymentować z ich schematem w czasie rzeczywistym, zapewniając, że wybory projektowe są solidne, zanim którykolwiek kod zostanie wdrożony.

DBModeler AI showing domain class diagram

Wyobraź sobie interaktywny playground SQL jako wirtualny simulator lotów dla pilotów. Zamiast wziąć nowy, nieprzetestowany samolot (Twój schemat bazy danych) bezpośrednio do nieba (produkcji), testujesz go w bezpiecznym, symulowanym środowisku. Możesz dodać symulowanych pasażerów (próbki danych generowane przez AI) i wykonywać różne manewry (zapytania SQL), aby zobaczyć, jak samolot radzi sobie z obciążeniem i naprężeniem, zanim kiedykolwiek opuści ziemię.

Kluczowe koncepcje

Aby w pełni wykorzystać playground, konieczne jest zrozumienie podstawowych koncepcji, które napędzają jego funkcjonalność:

  • Walidacja schematu: Proces weryfikacji integralności strukturalnej i odporności projektu bazy danych. Obejmuje on zapewnienie, że tabele, kolumny i relacje działają zgodnie z oczekiwaniami w realistycznych warunkach.
  • DDL (Język definicji danych): Polecenia SQL używane do definiowania struktury bazy danych, takie jak CREATE TABLE lub ALTER TABLE. Playground używa tych poleceń do natychmiastowego tworzenia Twojego schematu.
  • DML (Język manipulacji danymi): Polecenia SQL używane do zarządzania danymi w ramach schematu, takie jak SELECT, INSERT, UPDATE, a USUŃ. Są one wykorzystywane w środowisku testowym do testowania pobierania i modyfikacji danych.
  • Dług architektoniczny: Ukryta koszt koniecznego przekształcenia w przyszłości, gdy baza danych została źle zaprojektowana na początku. Identyfikacja wad w środowisku testowym znacznie zmniejsza ten dług.
  • Etapy normalizacji (1NF, 2NF, 3NF): Proces organizowania danych w celu zmniejszenia redundancji. Środowisko testowe pozwala na testowanie różnych wersji schematu w celu obserwacji skutków na wydajność.

Zasady: Poradnik krok po kroku do weryfikacji

Interaktywne środowisko SQL zostało zaprojektowane jako krok 6 w kompleksowym 7-krokowymDB Modeler AI procesie, pełniącym funkcję końcowej kontroli jakości. Postępuj zgodnie z tymi krokami, aby skutecznie zweryfikować swoją bazę danych.

Krok 1: Dostęp do środowiska bez konfiguracji

W przeciwieństwie do tradycyjnych systemów zarządzania bazami danych, które wymagają skomplikowanych instalacji lokalnych, środowisko testowe jest dostępne całkowiciew przeglądarce. Po prostu przejdź do interfejsu środowiska testowego od razu po wygenerowaniu schematu. Ponieważ nie wymaga to instalacji oprogramowania, możesz od razu rozpocząć testy.

Krok 2: Wybór wersji schematu

Zanim uruchomisz zapytania, zdecyduj, którą wersję swojegoschematu bazy danych chcesz przetestować. Środowisko testowe pozwala uruchamiać instancje oparte na różnych etapach normalizacji:

  • Pierwotny projekt: Przetestuj swoje surowe, nieoptymalizowane koncepcje.
  • Wersje optymalizowane: Wybierz jedną z wersji 1NF, 2NF lub 3NF, aby porównać, jak ściśle przestrzegana normalizacja wpływa na złożoność zapytań i wydajność.

Krok 3: Wypełnij danymi z wykorzystaniem AI

Kompletny test wymaga danych. Użyj wbudowanejsymulacji danych z wykorzystaniem AI aby wypełnić puste tabele.

  1. Znajdź funkcję „Dodaj rekordy” lub „Generuj dane” w interfejsie środowiska testowego.
  2. Określ rozmiar partii (np. „Dodaj 10 rekordów”).
  3. Wykonaj polecenie. AI automatycznie wygeneruje realistyczne, przykładowe dane wygenerowane przez AIodnoszące się do Twoich konkretnych tabel (na przykład tworzenie imion klientów dla tabeli „Klienci” zamiast losowych ciągów znaków).

Krok 4: Wykonaj zapytania DDL i DML

Po wypełnieniu bazy danych możesz teraz zweryfikować zachowanie schematu.

  • Uruchom testy strukturalne: Sprawdź, czy typy danych są poprawne oraz czy struktury tabel pozwalają na przechowywanie danych zgodnie z oczekiwaniami.
  • Uruchom testy logiczne: Wykonaj złożoneSELECT zapytania zJOINklauzulami, aby upewnić się, że relacje między tabelami są poprawnie ustanowione.
  • Weryfikuj ograniczenia: Spróbuj wstawić dane, które naruszają ograniczenia klucza podstawowego lub klucza obcego. System powinien odrzucić te wpisy, potwierdzając, że Twoje zasady integralności danych są aktywne.

Porady i sztuczki do efektywnego testowania

Maksymalizuj korzyści z sesji testowania dzięki tym praktycznym poradom:

  • Szybko iteruj: Skorzystaj z pętli „Natychmiastowej odpowiedzi”. Jeśli zapytanie wydaje się skomplikowane lub brakuje relacji, wróć do diagramu wizualnego, dostosuj model i ponownie załaduj playground. Zazwyczaj zajmuje to tylko kilka minut i zapobiega trudnym do naprawienia błędom w przyszłości.
  • Przeprowadź test obciążenia z dużą ilością danych: Nie dodawaj tylko jednego lub dwóch wierszy. Skorzystaj z funkcji generowania partii, aby dodać znaczne ilości danych. Pomaga to odkryć węzły zatkania wydajności, które nie są widoczne przy małym zbiorze danych.
  • Porównaj wydajność normalizacji: Uruchom dokładnie to samo zapytanie na wersjach schematu 2NF i 3NF. To porównanie może wykazać kompromis między nadmiarowością danych (przechowywanie) a złożonością zapytań (szybkość), pomagając Ci podjąć świadome decyzje architektoniczne.
  • Weryfikuj logikę biznesową: Użyj playgrounda, aby symulować konkretnescenariusze biznesowe. Na przykład, jeśli Twoja aplikacja wymaga znalezienia wszystkich zamówień złożonych przez konkretnego użytkownika w ostatnim miesiącu, napisz to konkretne zapytanie SQL w playgroundu, aby upewnić się, że schemat wspiera je efektywnie.

Kompletny przewodnik po poziomach diagramów ERD: modele koncepcyjne, logiczne i fizyczne

Znaczenie dojrzałości architektonicznej w projektowaniu baz danych

Diagramy relacji encji (ERD) stanowi fundament skutecznej architektury systemu. Nie są to statyczne ilustracje, ale są tworzone w trzech różnych etapach dojrzałości architektonicznej. Każdy etap ma unikalne zadanie w ramach cyklu projektowania bazy danych, uwzględniając specyficzne grupy odbiorców, od interesariuszy po administratorów baz danych. Choć wszystkie trzy poziomy obejmują encje, atrybuty i relacje, stopień szczegółowości i specyfika techniczna znacznie się różnią między nimi.

Aby naprawdę zrozumieć postępowanie tych modeli, pomocne jest użycie analogii budowlanej. Wyobraź sobie budowę domu: koncepcyjny ERD to początkowy szkic architekta pokazujący ogólną lokalizację pomieszczeń, takich jak kuchnia i salon. logiczny ERD to szczegółowy plan piętra określający wymiary i rozmieszczenie mebli, choć jeszcze nie określa materiałów. Na końcu fizyczny ERD pełni rolę projektu inżynierskiego, określając dokładne instalacje kanalizacyjne, instalacje elektryczne oraz konkretną markę betonu dla fundamentu.

Engineering Interface

1. Koncepcyjny ERD: widok biznesowy

koncepcyjny ERDreprezentuje najwyższy poziom abstrakcji. Zapewnia strategiczny widok na obiekty biznesowe i ich relacje, bez zbędnych elementów technicznych.

Cel i zakres

Ten model jest przede wszystkim wykorzystywany do zbierania wymagań oraz wizualizacji globalnej architektury systemu. Jego głównym celem jest ułatwienie komunikacji między zespołami technicznymi a niefachowymi interesariuszami. Skupia się na definiowaniu jakie encje istnieją—na przykład „Student”, „Produkt” lub „Zamówienie”—a nie na sposobie ich implementacji w tabeli bazy danych.

Poziom szczegółowości

Modele koncepcyjne zazwyczaj nie zawierają ograniczeń technicznych. Na przykład relacje wiele do wielu często przedstawia się po prostu jako relacje, bez złożoności kardynalności czy tabel pośrednich. Unikalnie, na tym poziomie można wykorzystać generalizację, na przykład definiując „Trójkąt” jako podtyp „Figury”, co jest abstrakcją w późniejszych implementacjach fizycznych.

2. Logiczny ERD: szczegółowy widok

Przechodząc w dół skali dojrzałości, Logiczny ERD stanowi wzbogaconą wersję modelu koncepcyjnego, łącząc luki między abstrakcyjnymi potrzebami biznesowymi a konkretną implementacją techniczną.

Cel i zakres

Model logiczny przekształca wymagania najwyższego poziomu na jednostki operacyjne i transakcyjne. Choć definiuje jawne kolumny dla każdej jednostki, pozostaje ściśle niezależny od konkretnego System Zarządzania Bazą Danych (DBMS). W tej chwili nie ma znaczenia, czy ostateczna baza danych będzie w Oracle, MySQL czy SQL Server.

Poziom szczegółowości

W przeciwieństwie do modelu koncepcyjnego, logiczny ERD zawiera atrybuty dla każdej jednostki. Jednak nie wchodzi w szczegółowe aspekty techniczne, takie jak typy danych (np. integer vs. float) lub konkretne długości pól.

3. Fizyczny ERD: Techniczny projekt

Za pomocą Fizycznego ERD reprezentuje ostateczny, wykonalny projekt techniczny bazy danych relacyjnej. Jest to schemat, który zostanie wdrożony.

Cel i zakres

Ten model pełni rolę projektu budowy schematu bazy danych w konkretnym systemie DBMS. Rozwija model logiczny, przypisując konkretne typy danych, długości i ograniczenia (np. varchar(255), int, lub nullable).

Poziom szczegółowości

Fizyczny ERD jest bardzo szczegółowy. Definiuje dokładne Główne klucze (PK) i Klucze obce (FK) w celu ścisłego zapewnienia relacji. Ponadto musi uwzględnić specyficzne zasady nazewnictwa, słowa kluczowe zarezerwowane oraz ograniczenia dotyczące docelowego systemu zarządzania bazami danych.

Analiza porównawcza modeli ERD

Aby podsumować różnice między tymi poziomami architektury, poniższa tabela przedstawia cechy typowo obsługiwane przez różne modele:

Cecha Koncepcyjny Logiczny Fizyczny
Nazwy encji Tak Tak Tak
Relacje Tak Tak Tak
Kolumny/Attrybuty Opcjonalnie/Brak Tak Tak
Typy danych Nie Opcjonalnie Tak
Klucze główne Nie Tak Tak
Klucze obce Nie Tak Tak

Optymalizacja projektowania za pomocą Visual Paradigm i AI

Tworzenie tych modeli ręcznie i zapewnienie ich spójności może być pracochłonne. Nowoczesne narzędzia takie jakVisual Paradigm wykorzystują automatyzację i sztuczną inteligencję, aby ułatwić przejście między tymi poziomami dojrzałości.

ERD modeler

Przekształcanie modeli i śledzenie

Visual Paradigm oferujeModel Transitor, narzędzie zaprojektowane dowyprowadzenia modelu logicznego bezpośrednio z modelu koncepcyjnego, a następnie model fizyczny z modelu logicznego. Ten proces utrzymujeautomatyczne śledzenie, zapewniając, że zmiany w widoku biznesowym są poprawnie odzwierciedlone w technicznym projekcie.

Generowanie z wykorzystaniem AI

Zaawansowane funkcje obejmująmożliwości AI które mogą natychmiast tworzyć profesjonalne diagramy ER z opisów tekstowych. AI automatycznie wywnioskowuje encje i ograniczenia kluczy obcych, znacznie redukując czas potrzebny na ręczne ustawienie.

Desktop AI Assistant

Synchronizacja dwukierunkowa

Kluczowe jest to, że platforma obsługujeprzekształcanie dwukierunkowe. Zapewnia to, że projekt wizualny i implementacja fizyczna pozostają zsynchronizowane, zapobiegając częstemu problemowi, gdy dokumentacja odchodzi od rzeczywistej bazy kodu.
