Kategoria: BPMN

🌟 Wprowadzenie: Dlaczego BPMN 2.0 ma znaczenie

Model i notacja procesu biznesowego (BPMN) 2.0 to standard globalny do wizualizowania, analizowania i dokumentowania procesów biznesowych. Pozwala firmom, analitykom, programistom i zainteresowanym stronom na jasne i spójne przekazywanie przepływów procesów — niezależnie od ich tła technicznego.

Wraz z rosnącą transformacją cyfrową, BPMN 2.0 stał się niezbędny do poprawy procesów, automatyzacji, zgodności z przepisami oraz integracji z systemami korporacyjnymi.

W tym przewodniku dla początkujących przejdziemy przez podstawy BPMN 2.0 i pokażemy, jak korzystać z Visual Paradigm, potężnej platformy all-in-one, do modelowania, symulacji i skutecznego zarządzania procesami biznesowymi.

🔹 Część 1: Zrozumienie podstaw BPMN 2.0

✅ Co to jest BPMN 2.0?

BPMN 2.0 (Model i notacja procesu biznesowego wersja 2.0) to standardyzowany przez ISO język graficzny do modelowania procesów biznesowych. Jest zaprojektowany tak, by był intuicyjny zarówno dla użytkowników biznesowych, jak i specjalistów IT.

Służy do:

• Mapowanie przepływów pracy (np. onboardowanie klientów, realizacja zamówień).

• Identyfikowanie zatorów i nieefektywności.

• Automatyzacja procesów przy użyciu silników BPM (np. Camunda lub Activiti).

• Przekazywanie logiki procesów między działami.

🔧 Podstawowe elementy BPMN 2.0

BPMN wykorzystuje notację wizualną składającą się z kluczowych elementów. Przeanalizujmy je:

💡 Wskazówka: Wyobraź sobie diagram BPMN jak schemat przepływu — ale z znormalizowanymi symbolami i znaczeniem.

🔄 Powszechne wzorce BPMN

1. Przepływ sekwencji – Wykonanie liniowe (Zadanie A → Zadanie B).

2. Brama wyłączna (XOR) – Wybierana jest jedna droga na podstawie warunku.

3. Brama równoległa (I) – Wiele dróg wykonywanych równolegle.

4. Brama inkluzywna (LUB) – Można wybrać jedną lub więcej ścieżek.

5. Brama wyzwalana zdarzeniem – Wyzwalana na podstawie zdarzeń (np. timer, wiadomość).

6. Proces podrzędny – Zadanie zawierające własne wewnętrzne procesy (może być złożone).

🔹 Część 2: Wprowadzenie do Visual Paradigm

Visual Paradigm to kompleksowa platforma wszystko-w-jednym do modelowania procesów biznesowych, projektowania oprogramowania i analizy systemów. Obsługuje BPMN 2.0, UML, ERD i wiele innych — idealna zarówno dla początkujących, jak i profesjonalistów.

✅ Dlaczego warto używać Visual Paradigm?

• Intuicyjny interfejs – Przeciąganie i upuszczanie elementów BPMN.

• Zgodny z BPMN 2.0 – Pełna obsługa standardów.

• Funkcje współpracy – Udostępnianie, komentowanie i kontrola wersji.

• Symulacja i weryfikacja – Testuj swój proces przed wdrożeniem.

• Eksport i integracja – Eksport do PDF, PNG lub integracja z silnikami przepływu pracy.

• Modelowanie na różnych poziomach – Łączenie BPMN z UML, C4 i innymi.

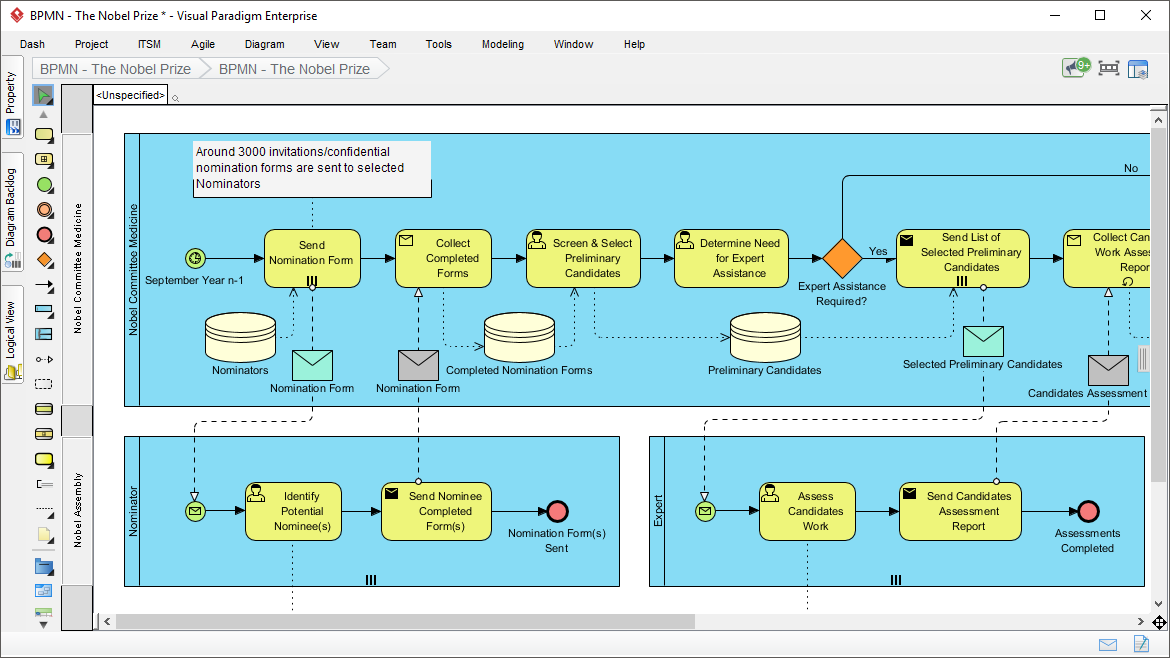

🛠 Kroki: Tworzenie pierwszego diagramu BPMN w Visual Paradigm

Krok 1: Uruchom Visual Paradigm

• Otwórz Visual Paradigm (dostępny dla Windows, macOS, Linux).

• Przejdź do Plik > Nowy > Diagram BPMN.

Krok 2: Skonfiguruj swój diagram

• Nazwij swój diagram (np. „Przetwarzanie zamówienia klienta”).

• Wybierz BPMN 2.0 jako standard.

Krok 3: Dodaj zdarzenie początkowe

• Przeciągnij Zdarzenie początkowe z palety na płótno.

• Podwójne kliknięcie, aby edytować nazwę (np. „Nowe zamówienie otrzymane”).

Krok 4: Dodaj zadania

• Przeciągnij Zadanie elementy na płótno.

• Dodaj zadania takie jak:

  • „Weryfikacja zamówienia”

  • „Sprawdzenie stanu magazynowego”

  • „Przetwarzanie płatności”

  • „Wysyłka produktu”

Krok 5: Połącz za pomocą przejść sekwencyjnych

• Użyj narzędzia Przejście sekwencyjne (narzędzie z ikoną strzałki), aby połączyć zdarzenia i zadania w odpowiedniej kolejności.

Krok 6: Dodaj bramę (punkt decyzyjny)

• Przeciągnij Wyłączna brama (romb) po „Sprawdzenie stanu magazynowego”.

• Połącz dwa wychodzące przejścia:

  • „Na stanie” → „Wysyłka produktu”

  • „Brak na stanie” → „Powiadom klienta”

Krok 7: Dodaj zdarzenie końcowe

• Przeciągnij Zdarzenie końcowe do ostatniego kroku.

• Połącz je za pomocą przepływu sekwencyjnego.

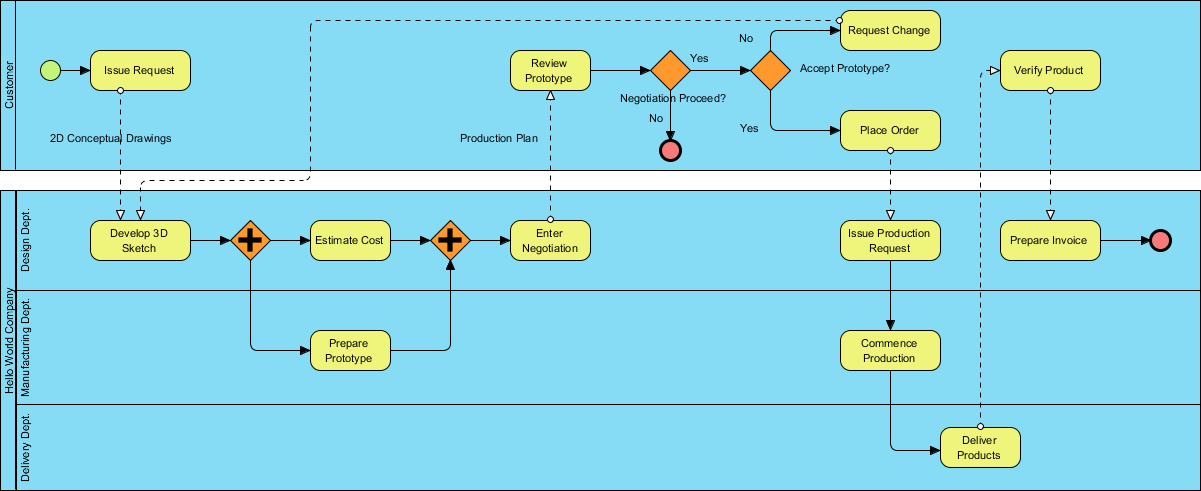

Krok 8: Dodaj pojemnik i pas (opcjonalne dla procesów wielostronnych)

• Użyj Pojemnik aby przedstawić uczestnika (np. „Dział sprzedaży”).

• Dodaj Pasy wewnątrz pojemnika (np. „Sprzedaż”, „Magazyn”, „Finanse”).

• Przypisz zadania odpowiednim pasom, aby pokazać odpowiedzialność.

Krok 9: Weryfikuj i symuluj

• Kliknij Weryfikuj aby sprawdzić błędy (np. niepołączone przepływy).

• Użyj Symulacja aby uruchomić proces i przetestować różne scenariusze (np. „Co jeśli zapasy są niskie?”).

Krok 10: Eksportuj i udostępnij

• Eksportuj jako PDF, PNG lub HTML.

• Udostępnij za pomocą linku lub eksportuj do Confluence, SharePoint lub Jira.

🔹 Część 3: Najlepsze praktyki modelowania BPMN

1. Zachowaj prostotę – Unikaj nadmiernie skomplikowanych schematów. Używaj podprocesów do podziału dużych przepływów.

2. Używaj znaczących nazw – Zadania i zdarzenia powinny jasno opisywać, co się dzieje.

3. Przestrzegaj standardowej notacji – Używaj wyłącznie symboli zgodnych z BPMN 2.0.

4. Zdefiniuj jasne zdarzenia początkowe i końcowe– Każdy proces musi mieć jasny początek i koniec.

5. Zapisz założenia i wyjątki– Używaj adnotacji lub notatek w celu uzyskania kontekstu.

6. Zaangażuj zaangażowanych stron– Uzyskuj opinie od użytkowników biznesowych i zespołów IT podczas projektowania.

🔹 Część 4: Przykłady zastosowań w rzeczywistym świecie

Visual Paradigm pomaga modelować te procesy z precyzją i wspiera przyszłą automatyzację poprzez integrację z silnikiem BPMN.

🔹 Wnioski: zacznij modelować z pewnością siebie

BPMN 2.0 to złoty standard modelowania procesów biznesowych. Dzięki Visual Paradigm, otrzymujesz potężne, intuicyjne i kompleksowe rozwiązanie do:

• Projektuj jasne, standardowe schematy procesów.

• Symuluj i weryfikuj przepływy pracy.

• Współpracuj między zespołami.

• Przygotuj procesy do automatyzacji.

Niezależnie od tego, czy jesteś analitykiem biznesowym, inżynierem procesów czy programistą, opanowanie BPMN 2.0 w Visual Paradigm pozwoli Ci wizualizować, optymalizować i przekształcaćdziałalność Twojej organizacji.

📚 Zasoby do nauki więcej

• Projektowanie procesów biznesowych za pomocą potężnego oprogramowania BPMN – Visual Paradigm: szczegółowy przegląd intuicyjnego modelera BPMN 2.0 w Visual Paradigm, podkreślający jego rolę w szybkim tworzeniu profesjonalnych diagramów procesów biznesowych, z funkcjami takimi jak analiza szczegółowa procesu, symulacja, animacja oraz integracja z innymi standardami modelowania.
• Narzędzie do tworzenia diagramów BPMN w internecie – Visual Paradigm: przewodnik po online narzędziu BPMN w Visual Paradigm do rysowania diagramów procesów biznesowych w chmurze, podkreślający łatwość użytkowania, profesjonalne szablony, funkcję przeciągania i upuszczania oraz obsługę przepływów pracy BPMN dostępnych dla każdego.
• Wprowadzenie do BPMN część I – Visual Paradigm: podstawowy samouczek wprowadzający do koncepcji BPMN i zapewniający krok po kroku wskazówki dotyczące tworzenia i rysowania diagramów BPMN przy użyciu funkcji modelowania w Visual Paradigm.
• Jak rysować diagramy BPMN? – Visual Paradigm: praktyczny samouczek krok po kroku z BPMN pokazujący, jak tworzyć diagramy procesów biznesowych w Visual Paradigm, obejmujący kluczowe elementy i łatwy w użyciu interfejs dla początkujących i ekspertów.
• Jak tworzyć diagramy BPMN? – Visual Paradigm: zasób edukacyjny wyjaśniający podstawy BPMN oraz proces tworzenia diagramów przepływu pracy za pomocą dedykowanego oprogramowania BPMN w Visual Paradigm przeznaczonego do projektowania procesów i przepływów pracy.
• Przegląd notacji BPMN – Visual Paradigm: kompleksowy przewodnik po symbolach BPMN, notacjach i przykładach diagramów, pokazujący, jak narzędzie nagradzane przez Visual Paradigm wspiera pełną modelowanie i wizualizację BPMN.
• Czym jest BPMN? – Visual Paradigm: wyjaśniający przegląd BPMN jako standardowej notacji dla przepływów pracy w biznesie, szczegółowo opisujący jej historię, zalety oraz sposób, w jaki Visual Paradigm umożliwia skuteczne modelowanie i analizę procesów.

🎯 Twój następny krok:
Pobierz Wersja darmowa Visual Paradigm dzisiaj i stwórz swój pierwszy diagram BPMN 2.0 w mniej niż 10 minut!

✅ Porada eksperta: Zaczynaj od prostego procesu, takiego jak „Obsługa zgłoszeń wsparcia klienta”, aby zyskać pewność siebie.

Tworzenie czystych, czytelnych BPMN (Model i notacja procesu biznesowego) schematów jest kluczowe dla skutecznej komunikacji między wszystkimi zaangażowanymi — analitykami biznesowymi, programistami, menedżerami projektów i użytkownikami końcowymi. Źle zaprojektowane schematy mogą prowadzić do nieporozumień, błędnej interpretacji i opóźnień projektu. Oto najlepsze praktyki BPMN które pomogą Ci tworzyć profesjonalne, intuicyjne i łatwe do utrzymania schematy procesów:

✅ 1. Zacznij od jasnego celu

Zanim narysujesz, zdefiniuj:

• Kto jest odbiorcą? (np. użytkownicy biznesowi, zespoły IT)

• Jaki jest cel? (np. dokumentacja, projekt systemu, zgodność z wymogami)

• Na jakim poziomie szczegółowości jest potrzebna informacja? (przegląd ogólny vs. szczegółowe wykonanie)

👉 Wskazówka: Użyj zakres procesu i poziom abstrakcji aby kierować złożonością Twojego schematu.

✅ 2. Użyj odpowiedniego poziomu abstrakcji

• Paski (Półki i Pasy): Używaj ich do pokazania odpowiedzialności (kto robi co).

  • Półki reprezentują osobne organizacje lub główne departamenty.

  • Pasy w ramach półki reprezentują role, zespoły lub systemy.

• Unikaj nadmiernego używania pasów — zbyt wiele może zaniechać schemat.

👉 Najlepsze praktyki: Uwzględniaj tylko rzędy, które przynoszą wartość (np. różne departamenty lub systemy zaangażowane).

✅ 3. Postępuj zgodnie z logicznym przebiegiem

• Użyj z góry do dołu lub z lewej do prawej przepływ do naturalnego czytania.

• Unikaj przecinania się przepływów i zygzakowanych ścieżek.

• Użyj bramy (XOR, AND, OR) odpowiednio do modelowania punktów decyzyjnych i równoległych ścieżek.

👉 Unikaj: Złożone, splątane ścieżki. Jeśli proces ma zbyt wiele gałęzi, rozważ podzielenie go na podprocesy.

✅ 4. Użyj podprocesów w przypadku złożoności

• Zawrzyj powtarzalną lub złożoną logikę w podprocesach.

• Użyj zwiń podprocesy do widoków najwyższego poziomu.

• Użyj rozwiniętych podprocesy, gdy chcesz pokazać szczegóły wewnętrzne.

👉 Najlepsze praktyki: Nazwij procesy podrzędne opisowo (np. „Weryfikacja wniosku klienta”).

✅ 5. Utrzymuj prostą logikę bramki

• Użyj XOR (wyłączny) dla wyborów wzajemnie wykluczających się.

• Użyj I (włączny) tylko wtedy, gdy wszystkie ścieżki muszą zostać podjęte.

• Użyj LUB (włączny) ostrożnie — upewnij się, że jest jasne, kiedy może wystąpić wiele ścieżek.

• Unikaj złożonych kombinacji bramek bez jasnej logiki.

👉 Wskazówka: Jeśli używasz wielu bramek, rozważ dodanie adnotacji w celu wyjaśnienia zachowania.

✅ 6. Poprawne używanie standardowych symboli BPMN

👉 Unikaj: Nieprawidłowe łączenie przepływu sekwencji i przepływu komunikatów.

✅ 7. Jasne i spójne nazewnictwo elementów

• Używaj nazwy skierowane na działanie (np. „Zatwierdź wniosek o kredyt”, a nie „Zadanie 1”).

• Unikaj nieprecyzyjnych określeń takich jak „Proces” lub „Krok”.

• Używaj spójne zapisy wielkimi literami i gramatykę (np. wszystkie czasowniki w czasie teraźniejszym).

👉 Przykład: ✅ „Wyślij potwierdzenie e-mail” ❌ „Wyślij e-mail”

✅ 8. Ogranicz liczbę elementów na diagramie

• Dąż do 1–3 strefy i 10–20 głównych elementów (zadania, bramki, zdarzenia).

• Jeśli proces jest dłuższy, podziel na wiele diagramów (np. „Wprowadzenie – Krok 1”, „Wprowadzenie – Krok 2”).

👉 Najlepsze praktyki: Używaj “Proces” i “Podproces” aby rozłożyć duże procesy.

✅ 9. Używaj adnotacji oszczędnie i strategicznie

• Używaj adnotacji aby wyjaśnić złożoną logikę, zasady biznesowe lub wyjątki.

• Unikaj zanieczyszczenia schematu tekstem – zachowaj jego wizualność.

👉 Przykład: Adnotacja może wyjaśnić: „Jeśli ocena kredytowa < 600, przekaż do recenzji ręcznej.”

✅ 10. Zastosuj hierarchię wizualną i spójność

• Używaj spójne kolory, czcionki i grubość linii.

• Używaj ikony lub wskazówki wizualne (np. kodowanie kolorowe dla ścieżek błędów).

• Wyrównaj elementy estetycznie – używaj przyłączania do siatki w narzędziu BPMN.

👉 Wskazówka: Używaj przewodnik stylu dla Twojej drużyny (np. wszystkie zadania są niebieskie, bramki żółte).

✅ 11. Weryfikuj z zaangażowanymi stronami

• Udostępnij diagram użytkownikom biznesowym i programistom.

• Zapytaj: „Czy rozumiesz przebieg bez wyjaśnienia?”

• Iteruj na podstawie opinii.

👉 Najlepsze praktyki: Używaj Narzędzia BPMN z funkcjami współpracy (np. Camunda Modeler, Bizagi, Signavio).

✅ 12. Dokumentuj założenia i wyjątki

• Używaj ścieżki wyjątków (np. zdarzenia błędów, kompensacje), aby pokazać ścieżki awarii.

• Dokumentuj założenia w notatkach lub osobnym rozdziale.

👉 Przykład: „Jeśli klient nie zostanie znaleziony w CRM, przekaż do przeglądu oszustw.”

🛠️ Narzędzia wspierające najlepsze praktyki

• Projektowanie procesów biznesowych za pomocą potężnego oprogramowania BPMN – Visual Paradigm: szczegółowy przegląd intuicyjnego modelera BPMN 2.0 Visual Paradigm, podkreślający jego rolę w szybkim tworzeniu profesjonalnych schematów procesów biznesowych, z funkcjami takimi jak analiza szczegółowa procesu, symulacja, animacja oraz integracja z innymi standardami modelowania.
• Online narzędzie do rysowania schematów BPMN – Visual Paradigm: przewodnik po online narzędziu BPMN Visual Paradigm do rysowania schematów procesów biznesowych w chmurze, podkreślający łatwość użytkowania, profesjonalne szablony, funkcję przeciągania i upuszczania oraz wsparcie dla przepływów pracy BPMN dostępnych dla każdego.
• Wprowadzenie do BPMN część I – Visual Paradigm: podstawowy poradnik wprowadzający w koncepcje BPMN i zawierający krok po kroku wskazówki dotyczące tworzenia i rysowania schematów BPMN przy użyciu funkcji modelowania Visual Paradigm.
• Jak rysować schematy BPMN? – Visual Paradigm: Praktyczny poradnik krok po kroku z BPMN pokazujący, jak tworzyć diagramy procesów biznesowych w Visual Paradigm, obejmujący kluczowe elementy i łatwy w użyciu interfejs dla początkujących i ekspertów.
• Jak stworzyć diagram BPMN? – Visual Paradigm: Zasób edukacyjny wyjaśniający podstawy BPMN oraz proces tworzenia diagramów przepływu pracy za pomocą dedykowanego oprogramowania BPMN w Visual Paradigm do projektowania procesów i przepływów pracy.
• Przegląd notacji BPMN – Visual Paradigm: Kompleksowy przewodnik po symbolach BPMN, notacjach i przykładach diagramów, pokazujący, jak wygrywające narzędzie Visual Paradigm wspiera pełną modelowanie i wizualizację BPMN.
• Co to jest BPMN? – Visual Paradigm: Wyjaśniający przegląd BPMN jako standardowej notacji dla przepływów pracy w biznesie, szczegółowo opisujący jej historię, zalety oraz sposób, w jaki Visual Paradigm umożliwia skuteczne modelowanie i analizę procesów.

✅ Podsumowanie: Lista kontrolna dla czystych diagramów BPMN

Ostateczna myśl

**Dobry diagram BPMN to początek rozmowy, a nie zagadka.** Gdy stakeholderzy mogą zrozumieć Twój proces na pierwszy rzut oka, osiągnąłeś sukces.

Śledząc te najlepsze praktyki, stworzysz diagramy BPMN, które będą nie tylko dokładne, ale także wykonalne, utrzymywalne i wspólne—prawdziwa wartość w ulepszaniu procesów i transformacji cyfrowej.
