Kompletny przewodnik po modelowaniu diagramów związków encji (ERD)

Diagramy związków encji (ERD) nadal pozostają jednym z najważniejszych narzędzi do projektowania baz danych relacyjnych, komunikowania wymagań dotyczących danych oraz unikania kosztownych ponownych projektowań w przyszłości.

1. Co to jest ERD i dlaczego go używamy?

ZDiagram związków encji (ERD) to model wizualny, który pokazuje:

  • Właściwościrzeczyktóre chcemy przechowywać (encje)
  • Właściwościtego, co chcemy przechowywać (atrybuty)tego, co chcemy przechowywać (atrybuty)
  • Jak te rzeczy sąpołączone (relacje) (relacje)
  • Ilerzeczy może być połączonych (mocność / wielokrotność)

Główne cele w latach 2025–2026:

  • Komunikowanie struktury między programistami, analitykami, menedżerami produktu i ekspertami dziedzinowymi
  • Służyć jako jedyny źródło prawdy przed napisaniem DDL (CREATE TABLE …)
  • Wykrywanie błędów logicznych na wczesnym etapie (nadmiarowość, brakujące ograniczenia, niepoprawne mocy)
  • Wsparcie dla identyfikacji granic mikroserwisów / projektowania opartego na dziedzinie
  • Generowanie dokumentacji automatycznie w wielu nowoczesnych narzędziach

2. Podstawowe notacje używane obecnie

Trzy główne rodziny są nadal aktywnie używane:

Notacja Popularność (2025) Czytelność Najlepsze do Symbole mocy
Klucz kruka Najwyższy Bardzo wysoki Większość zespołów, narzędzi (Lucidchart, dbdiagram, Draw.io, QuickDBD itp.) Klucze kruka, kreski, okręgi, kreski
Chen Średni Średni Akademia, niektóre modele koncepcyjne Liczby (1, N), diamenty silne
IDEF1X Niski Średni Niektóre systemy rządowe / starsze systemy Specyficzna notacja pudełko w pudełku

Klucz kruka jest standardem branżowym w 2025–2026 → użyjemy go w tym przewodniku.

3. Podstawowe elementy (Klucz kruka)

Koncepcja Symbol Opis Przykład
Silna encja Prostokąt Istnieje niezależnie, ma własny klucz główny Klient, Zamówienie, Produkt
Słaba encja Podwójny prostokąt Istnienie zależy od encji właściciela; część klucza + klucz właściciela = pełny klucz Pozycja zamówienia (zależy od zamówienia)
Atrybut Owal (połączony z encją) Właściwość encji nazwa, cena, email
Klucz główny Atrybut podkreślony Jednoznacznie identyfikuje instancję encji customer_id, isbn
Atrybut wielowartościowy Podwójny owal Może mieć wiele wartości (zazwyczaj staje się osobną tabelą) numer_telefonu, tagi
Atrybut pochodny Przerywany owal Może być obliczony na podstawie innych atrybutów wiek (z daty urodzenia)
Atrybut złożony Owal zawierający inne owały Atrybut składający się z kilku podatrybutów pełny_adres → ulica, miasto, kod_pocztowy

4. Relacje i liczność (Serce diagramu ERD)

Relacja = romb (czasem tylko linia w nowoczesnym stylu minimalnym)

Licznośćodpowiada na dwa pytania dlakażdej stronyrelacji:

  • Minimalna liczba powiązanych instancji? (0 lub 1)
  • Maksymalna liczba powiązanych instancji? (1 lub wiele = N)
Symbol (kłak) Minimum Maksimum Znaczenie (z tej strony) Nazwa wspólna Przykładowe zdanie
Koło (○) 0 — Opcjonalny Zero Klient może mieć złożone zero zamówień
Krótki pasek ( ) 1 — Wymagany Jeden (dokładnie)
Kłykci (> ) 0 N Zero lub wiele Opcjonalnie wiele Klient może złożyć wiele zamówień
Pasek + kłykci (> ) 1 N Jeden lub wiele Wymagane wiele
Podwójna kreska ( ) 1 1 Dokładnie jeden

Typowe wzorce (napisane lewo → prawo):

  • 1:1 || — || Osoba ↔ Dowód osobisty (obecny)
  • 1:0..1 || — ○| Dział ↔ Menadżer (niektóre działy nie mają menadżera)
  • 1:N || — >| Autor → Książka
  • 1:0..N || — ○> Klient → Zamówienie
  • M:N >| — >| Student ↔ Kurs (wiele do wielu)

5. Ograniczenia uczestnictwa

  • Uczestnictwo całkowite = podwójna linia od encji do relacji (każdy实例 musi uczestniczyć)
  • Uczestnictwo częściowe = pojedyncza linia (niektóre instancje mogą nie uczestniczyć)

Przykłady:

  • Każdy Zamówienie musi mieć przynajmniej jedno LiniaZamówienia → udział całkowity (podwójna linia) + 1..N
  • Nie każde Klient złożył zamówienie Zamówienie → częściowy + 0..N

6. Słabe encje i relacje identyfikujące

Słaba encja:

  • Nie może istnieć bez swojego właściciela (silna encja)
  • Jego klucz główny = PK właściciela + część klucza (dyskryminator)

Symbol:

  • Podwójny prostokąt
  • Relacja identyfikująca = podwójny romb lub pogrubiona linia
  • Zazwyczaj relacja identyfikująca 1:N (właściciel → wiele słabych encji)

Klasyczny przykład:

Zamówienie zawiera LiniaZamówienia
(podwójny prostokąt + pogrubiona linia)
PK: order_id PK: (order_id, numer_linii)

7. Krok po kroku proces modelowania ERD (praktyczny przepływ pracy 2025–2026)

  1. Zrozumienie dziedziny głęboko Porozmawiaj z interesariuszami → zbierz rzeczowniki i czasowniki

  2. Wylicz kandydatów do encji (rzeczowniki) → Filtrowanie obiektów z rzeczywistego świata, które muszą być przechowywane niezależnie

  3. Wylicz atrybuty dla każdego obiektu → Zaznacz klucze główne (podkreślone) → Zidentyfikuj klucze kandydujące / klucze naturalne → Zidentyfikuj atrybuty wielowartościowe, złożone, pochodne

  4. Znajdź relacje (czasowniki) → Zadaj pytanie: „Które obiekty są bezpośrednio powiązane?” → Unikaj relacji przechodnich (zazwyczaj ukrywają brakujące obiekty)

  5. Określ liczność i udział dla każdy kierunek → Napisz 4–6 zdań używając szablonu: „Każdy A może/muszą być powiązane z zero/jeden/many B.” „Każdy B może/muszą być powiązane z zero/jeden/many A.”

  6. Obsługuj relacje M:N Zazwyczaj rozwiąż je za pomocą tabeli pośredniej (słaby lub silny obiekt). Dodaj atrybuty, jeśli sama relacja ma własności (np. data_zapisu, ocena)

  7. Zidentyfikuj słabe obiekty Zapytaj: „Czy ten obiekt może istnieć bez drugiego?”

  8. Dodaj nadtyp/podtyp (jeśli potrzebne — dziedziczenie) Użyj okręgu z d (rozłączny) / o (nakładający się)

  9. Przejrzyj na typowe problemy

    • Luki typu fan / luki typu chasm
    • Zbyt wiele relacji M:N bez atrybutów → brakujący obiekt?
    • Zbyteczne relacje
    • Brakujące obowiązkowe uczestnictwo
    • Obiekty z jedynymi kluczami obcymi → prawdopodobnie słaby obiekt

  10. Weryfikuj z zaangażowanymi stronami używając konkretnych przykładów

8. Nowoczesne najlepsze praktyki i porady (2025–2026)

  • Preferuj styl minimalizmu (bez diamentów — tylko oznaczone linie)
  • Użyj frazy z czasownikami na liniach relacji (miejsca, zawiera, uczy)
  • Koduj kolorem domeny / konteksty ograniczone w dużych modelach
  • Oddzielaj ERD logiczny od fizycznego (typy danych, indeksy poźniej)
  • Kontroluj wersje pliku .drawio / .dbml / .erd
  • Używaj narzędzi, które mogą generować schematy SQL / Prisma / TypeORM (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + wtyczki)
  • Dla bardzo dużych systemów → modułowe ERD na każdy kontekst ograniczony

Szybki przewodnik – Najczęstsze wzorce

  • Klient 1 —— 0..* Zamówienie
  • Zamówienie 1 —— 1..* PozycjaZamówienia
  • Produkt * —— * Kategoria → rozwiąż jako połączenie + atrybuty
  • Pracownik 1 —— 0..1 Departament (kierownik)
  • Departament 1 —— 0..* Pracownik (członkowie)
  • Osoba 1 —— 0..1 Samochód (aktualny_samochód)

Polecany narzędzie AI do ERD

Visual Paradigm oferuje kompleksowy ekosystem do wizualnego modelowania ERD, łącząc moc inżynierską na poziomie komputera stacjonarnego z elastycznością opartą na chmurze, przyspieszeniem z wykorzystaniem AI oraz funkcjami współpracy zespołowej. Dzięki temu jest odpowiedni dla indywidualnych modelistów, zespołów agilnych, architektów przedsiębiorstw oraz specjalistów baz danych pracujących nad wszystkim – od szybkich prototypów po złożone reengineering systemów dziedzicznych.

Ecosystem głównie składa się z dwóch głównych platform, które się uzupełniają:

  • Visual Paradigm Desktop (aplikacja do pobrania dla Windows, macOS, Linux) — skupiona na głębokiej, profesjonalnej inżynierii baz danych.
  • Visual Paradigm Online (oparty o przeglądarce, bez konieczności instalacji) — zoptymalizowane do szybkiego, współpracy i wspomaganej przez AI tworzenia diagramów.

Obydwa obsługują podstawowe notacje ERD (w tym Crow’s Foot i Chen), poziomy koncepcyjny/logiczny/fizyczny oraz pełną śledzenie między warstwami modelu.

Kluczowe sposoby, w jakie ekosystem pomaga w procesie wizualizacji modeli ERD

  1. Intuicyjne i szybkie tworzenie diagramów
    • Interfejs przeciągnij i upuść zmodelowanie skupione na zasobach (brak ciągłego przełączania się między paskami narzędzi).
    • Automatyczne generowanie kolumn kluczy obcych podczas tworzenia relacji.
    • Wsparcie dla wszystkich standardowych elementów ERD: silne/słabe encje, relacje identyfikujące/nieidentyfikujące, atrybuty wielowartościowe/wyprowadzone/złożone, procedury składowane, wyzwalacze, widoki, ograniczenia unikalności itp.
    • Poddiagramy pomagają podzielić duże schematy przedsiębiorstwa na logiczne widoki.
  2. Pełna obsługa cyklu życia: Koncepcyjny → Logiczny → Fizyczny
    • Jednoklikowe wyprowadzanie: generowanie logiki ERD z koncepcyjnego, fizycznego z logiki (z automatycznym śledzeniem i nawigacją przez Model Transitor).
    • Utrzymywanie spójności na poziomach abstrakcji — zmiany na jednym poziomie mogą się rozprzestrzeniać inteligentnie.
  3. Przyspieszenie oparte na AI (szczególnie silne w VP Online)

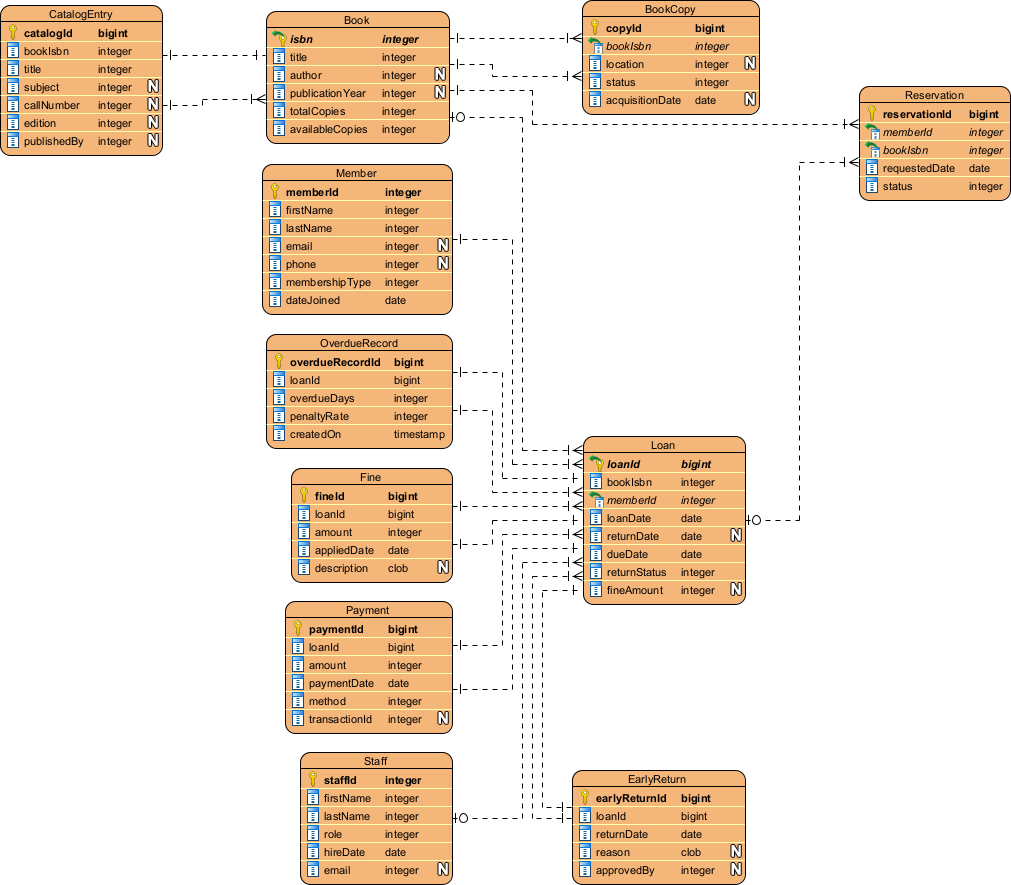

    • AI Modeler bazy danych i Generator diagramów z AI — opisz swoje wymagania dotyczące danych w języku potocznym (np. „Mamy klientów, którzy składają zamówienia zawierające produkty z wielu kategorii”), a AI natychmiast generuje znormalizowany, profesjonalny diagram ERD z encjami, relacjami i kluczami.
    • Obsługuje notację Chen w generatorze AI dla diagramów ERD.
    • Idealne do szybkiego prototypowania lub gdy zaczyna się od niejasnych wymagań biznesowych.
  4. Inżynieria baz danych i synchronizacja
    • Inżynieria w przód — generuj kompletny, bezbłędny skrypt DDL (lub bezpośrednio twórz/aktualizuj bazy danych) dla głównych systemów zarządzania bazami danych: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift itp.
    • Inżynieria wsteczna — importuj istniejące bazy danych i natychmiast odtwórz wizualne diagramy ERD (bardzo pomocne w przypadku systemów dziedziczonych lub odzyskiwania dokumentacji).
    • Narzędzie do porównania różnic (patch/diff) — porównaj model z działającą bazą danych, wygeneruj skrypty różnic, aby bezpiecznie zastosować zmiany bez utraty danych.
    • Wprowadź przykładowe dane bezpośrednio w encjach ERD → eksportuj do bazy danych do szybkiego wypełnienia.
  5. Współpraca zespołowa i wersjonowanie
    • Edycja w czasie rzeczywistym współbieżna (wiele użytkowników jednocześnie na tym samym diagramie ERD).
    • Wbudowana detekcja konfliktów i inteligentne rozwiązywanie.
    • Pełna historia wersji, zatwierdzanie/aktualizacja, cofanie zmian.
    • Komentowanie bezpośrednio na elementach diagramu w celu uzyskania opinii.
    • Publikuj i udostępniaj — generuj linki internetowe, osadzaj diagramy, eksportuj do PDF, obrazu, HTML dla stakeholderów, którzy nie mają licencji.
    • Centralny repozytorium w chmurze (VPository) utrzymuje wszystkich w jednolitym stanie w środowiskach deweloperskich/testowych/produkcyjnych.
  6. Integracja w szerokim ekosystemie modelowania
    • Łączenie encji ERD z innymi diagramami: odwołuj się do encji danych w DFD, diagramach klas UML, szkicach, procesach BPMN itp.
    • Generuj kod ORM (Hibernate itp.) z ERD → most między modelem wizualnym a warstwą aplikacji.
    • Wizualna różnica — porównywanie różnych wersji lub modelu z schematem bazy danych.
    • Eksport profesjonalnego słownika danych/specyfikacji do dokumentacji i transferu.

Szybka porównawcza: kiedy używać którego elementu ekosystemu

Potrzeba / scenariusz Zalecany platforma Kluczowe zalety w kontekście ERD
Głębokie odwrotne inżynierowanie, naprawa bazy produkcyjnej, generowanie ORM Stacja robocza Pełny zestaw narzędzi inżynierskich, praca offline, zaawansowana synchronizacja
Szybkie szkice, projektowanie wspomagane AI na podstawie tekstu, brak konfiguracji Online Generowanie za pomocą AI, dostęp przez przeglądarkę, lekka wersja
Sesje modelowania zespołowego w czasie rzeczywistym Online (lub stacja robocza + serwer współpracy) Współbieżne edytowanie, komentowanie, rozwiązywanie konfliktów
Schematy o skali przedsiębiorstwa z modelami podrzędnymi Stacja robocza Lepsza wydajność dla bardzo dużych modeli
Recenzje i udostępnianie dla zainteresowanych stron Oba (funkcja publikacji) Linki internetowe, osadzanie, eksporty do PDF
Bezpłatne / do użytku niekomercyjnego Wersja społecznościowa (Stacja robocza) lub Bezpłatne konto VP Online Pełne edytowanie ERD, ograniczona zaawansowana inżynieria

Podsumowując, ekosystem Visual Paradigm usuwa utrudnienia na każdym etapie modelowania ERD — od początkowego rozważania (AI + szybkie przeciąganie i upuszczanie), poprzez wspólne doskonalenie i weryfikację, po ostateczne wdrożenie i utrzymanie (inżynieria dwukierunkowa). Jest szczególnie silny, gdy Twój proces pracy obejmuje zarówno komunikację wizualną, jak i rzeczywiste dostarczanie bazy danych.
