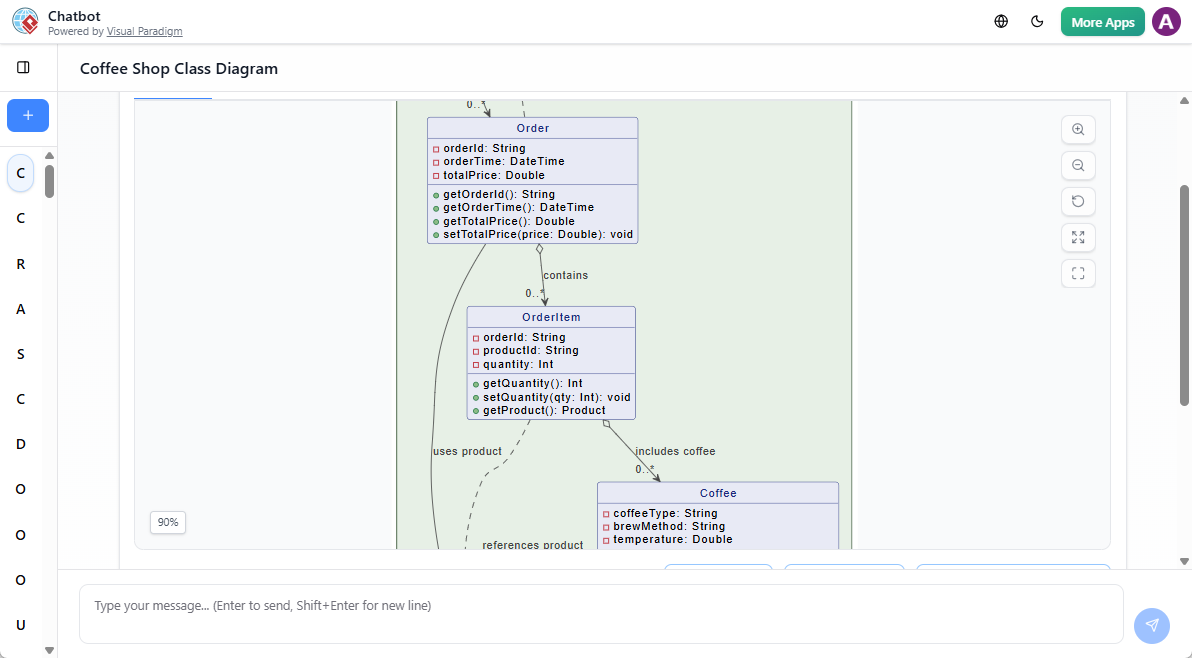

Jak nauczyć się UML za pomocą chatbotu AI Visual Paradigm: Praktyczny przewodnik

Nauka UML (Język modelowania zintegrowanego)może się wydawać przytłaczające na początku — zwłaszcza gdy próbujesz zrozumieć relacje klas, przebiegi sekwencji lub przejścia stanów bez jasnego punktu wyjścia. Ale z odpowiednimi narzędziami proces staje się intuicyjny, interaktywny i nawet przyjemny. Jednym z takich narzędzi, które zyskują popularność wśród programistów, studentów i projektantów oprogramowania, jest chatbot AI Visual ParadigmAI Chatbot, asystent rozmawiający, który przekształca język naturalny w profesjonalne diagramy UML.

Niezależnie od tego, czy jesteś początkującym próbującym zrozumieć, jak modelować prosty system, czy programistą doskonalącym architekturę, ten przewodnik prowadzi Cię krok po kroku przez skuteczne wykorzystywanie chatbotu AI w celu nauki i zastosowania koncepcji UML.

🧠 Dlaczego używać AI do nauki UML?

Tradycyjna nauka UML często wiąże się z nauką składni, zasad notacji i przykładów z podręczników — czasem bez natychmiastowej odpowiedzi. Chatbot AI Visual Paradigm zmienia to, oferując praktyczne, na żywo modelowanie. Zamiast zapamiętywać symbole, opisujesz swój system po prostu po języku polskim, a AI natychmiast generuje jego wizualną reprezentację.

Ten podejście wspiera aktywne uczenie się, w którym eksperymentujesz, obserwujesz i dostosowujesz — tak jak w rzeczywistym projektowaniu. Jest to szczególnie pomocne dla uczniów wizualnych, którzy korzystają z widzenia relacji między elementami.

✅ Porada: Używaj tego narzędzia nie tylko do generowania diagramów, ale także do sprawdzenia swojego zrozumienia. Poproś AI o modelowanie systemu, nad którym już wcześniej pomyślałeś, a następnie porównaj wynik z własnym modelem mentalnym.

🔧 Kluczowe funkcje wspierające naukę

📌 Natychmiastowe generowanie diagramów

AI może wygenerować kilka typów diagramów UML na podstawie jednego polecenia:

  • Diagramy klas
  • Diagramy przypadków użycia
  • Diagramy sekwencji
  • Diagramy maszyn stanów
  • Diagramy pakietów

Na przykład wpisując „Zamodeluj system uczelni z uczniami, kursami i nauczycielami”generuje diagram klas z odpowiednimi klasami, atrybutami i relacjami — wraz z poprawnym oznaczeniem.

💬 Udoskonalanie przez rozmowę

Nie musisz tego zrobić idealnie za pierwszym razem. Chatbot obsługuje iteracyjne edytowanie:

  • „Dodaj klasę „Ocena”, która łączy się z Student i Kurs.”
  • „Zmień nazwę klasy „Pracownik” na „Zespół”.”
  • „Zrób relację „zapisz” opcjonalną.”

Każdy polecenie aktualizuje diagram w czasie rzeczywistym, pomagając zrozumieć, jak zmiany wpływają na model.

📊 Zwracanie opinii na temat projektu i najlepsze praktyki

Po wygenerowaniu diagramu użyjRaport analizylubSprawdzian weryfikacyjnyaby uzyskać wgląd w:

  • Brakujące relacje lub mnożności
  • Zbedne lub niejasne nazwy klas
  • Zalecane ulepszenia oparte na standardach UML

Ten cykl zwrotny wspiera dobre nawyki modelowania i pomaga uniknąć typowych pułapek.

🔄 Bezproblemowa integracja

Po zadowoleniu się możesz:

  • Importujdiagram do Visual Paradigm Desktop lub Online do głębszej edycji
  • Eksportujw formacie SVG, PNG lub PDF do dokumentacji lub prezentacji
  • Użyj modelu jako podstawy do generowania kodu (np. Java, C#, Python)

Ten przepływ pracy łączy naukę z praktycznym zastosowaniem.

🛠️ Krok po kroku: Jak używać chatbotu AI

1. Uruchom chatbot

Możesz uzyskać do niego dostęp przez:

  • Web: Odwiedźchat.visual-paradigm.com bezpośrednio w przeglądarce.
  • Aplikacja stacjonarna: Otwórz Visual Paradigm, przejdź do Narzędzia > Aplikacje > UML wspomagany przez AI, i zacznij modelować.

Nie wymaga instalacji ani konfiguracji — wystarczy zacząć pisać.

2. Sformułuj jasne polecenie

Bądź konkretny w opisie swojego systemu. Im więcej szczegółów podasz, tym lepszy będzie wynik.

Przykładowe polecenia:

  • „Utwórz diagram klas dla systemu zarządzania biblioteką z klasami Książka, Użytkownik i Wypożyczenie.”
  • „Wygeneruj diagram sekwencji pokazujący, jak użytkownik loguje się do aplikacji bankowości internetowej.”
  • „Zamodeluj diagram przypadków użycia dla procesu zakupu w e-commerce, uwzględniając klasy Klient, Płatność i Zamówienie.”

💡 Wskazówka: Uwzględnij kluczowe encje, ich relacje oraz wszelkie ograniczenia (np. „użytkownik może wypożyczyć maksymalnie 5 książek”).

3. Doskonal z komendami w języku naturalnym

Gdy diagram się pojawi, działaj jak współpracownik:

  • „Dodaj operację „Zwróć” do klasy Wypożyczenie.”
  • „Zmień wielokrotność między Książką a Wypożyczeniem na 1…“
  • „Pokaż zależność od Płatności do SecurityCheck.”

Każda interakcja uczy Cię, jak notacja UML odzwierciedla logikę świata rzeczywistego.

4. Sprawdź i zwaliduj

Kliknij „Raport analizy” aby zobaczyć:

  • Poprawność strukturalna
  • Zgodność nazewnictwa
  • Potencjalne problemy projektowe

Wykorzystaj te wgląd, aby głębiej zrozumieć zasady UML.

5. Eksportuj lub kontynuuj

  • Eksportuj jako obraz lub plik PDF do notatek lub raportów.
  • Importuj do pełnego środowiska IDE, aby kontynuować pracę lub wygenerować kod.

To czyni czatbot idealnym zarówno do nauki, jak i pracy projektowej.

🎯 Przykładowa praktyka: Zbuduj prosty system e-handlu

Przejdźmy przez rzeczywisty przykład, aby pokazać proces nauki.

Zaproszenie:

„Stwórz diagram klas dla strony internetowej e-handlu z klasami Produkt, Klient, Zamówienie i Płatność. Klient może składać wiele zamówień, a każde zamówienie zawiera wiele produktów. Płatności są powiązane z zamówieniami.”

Wynik:

AI generuje diagram z:

  • Klient (1) — (0…*) Zamówienie
  • Zamówienie (1) — (1…*) Produkt
  • Zamówienie (1) — (1) Płatność

Dostosuj:

„Dodaj atrybut „rabat” do klasy Zamówienie z wartością domyślną 0,0.”

Teraz dodałeś właściwość i zobaczyłeś, jak atrybuty są reprezentowane w UML.

Weryfikuj:

Uruchom Kontrolna lista weryfikacji. AI może zaproponować:

  • „Rozważ dodanie pola „status” do Zamówienia w celu śledzenia realizacji.”
  • Upewnij się, że wielokrotność na Produkt jest poprawna — czy powinna wynosić 0…*?

Te sugestie wzmacniają najlepsze praktyki i pomagają krytycznie myśleć o projektowaniu.

📚 Szybkie nauka UML

Korzystanie z czatbotu AI nie oznacza obejścia nauki — oznacza przyspieszanie jej. Skupiając się na:

  • Opisywanie systemów w języku naturalnym
  • Obserwowanie, jak modele się rozwijają
  • Otrzymywanie natychmiastowej zwrotnej informacji

Rozwijasz głębsze i bardziej intuicyjne zrozumienie UML niż tylko za pomocą statycznych poradników.

Jest idealne dla:

  • Studenci uczący się projektowania oprogramowania
  • Młodzi programiści ćwiczący modelowanie systemów
  • Zespoły prototypujące idee przed kodowaniem
  • Nauczyciele pokazujący pojęcia na lekcjach

✅ Ostateczne porady dotyczące sukcesu

  • Zacznij od prostego: modeluj codzienne systemy (np. kawiarnię, aplikację do listy zadań).
  • Eksperymentuj: Spróbuj tego samego systemu z różnymi ograniczeniami.
  • Porównaj: Generuj ten sam diagram na różne sposoby i zobacz, jak AI rozumie Twoje sformułowania.
  • Użyj eksport funkcji, aby zachować rekord swojej drogi nauki.

Czatbot AI nie jest zastępcą zrozumienia UML — to pomocnik który pomaga myśleć jak projektant.

📌 Gotowy do próby?

Przejdź do chat.visual-paradigm.com i wpisz swój pierwszy prompt. Niezależnie od tego, czy modelujesz monitor zdatności, system szpitala czy kanał mediów społecznościowych, AI pomoże Ci wizualizować to w UML — szybko, jasno i poprawnie.

Zacznij od małego. Ucz się przez działanie. I obserwuj, jak Twoje umiejętności modelowania rosną — po jednym rozmowie na raz.

📝 Uwaga: AI Chatbot Visual Paradigm jest częścią szerokiego ekosystemu wspierającego modelowanie UML, generowanie kodu i współpracę. Jest zaprojektowany tak, aby dopasować się do Twoich potrzeb – od nauki po rozwój zawodowy.

Studium przypadku generowanego przez AI diagramu sekwencji: Optymalizacja przepływu przetwarzania płatności podczas płatności

Wyobraź sobie internetowego sprzedawcę specjalizującego się w elektronice, który ma problemy z częstymi przekroczonymi limitami czasu i nieudanymi transakcjami w okresach szczytowych zakupów. Ten problem nie tylko prowadził do frustracji klientów, ale także spowodował znaczne straty przychodów. Tradycyjne metody wizualizacji przepływu przetwarzania płatności były czasochłonne i skomplikowane. Dzięki funkcji generowania diagramów AI w Visual Paradigm firma zmieniła podejście. Proces, który kiedyś trwał godziny, a nawet dni, został skrócony do kilku sekund. W tym artykule dowiesz się, jak AI Visual Paradigm nie tylko uprościło tworzenie diagramów, ale także znacznie poprawiło efektywność przepływu przetwarzania płatności. Wynik? Zwiększone satysfakcje klientów i wzrost sprzedaży.

Co to jest diagram sekwencji?

Diagram sekwencjito rodzaj diagramu interakcji, który ilustruje sposób działania procesów względem siebie i w jakiej kolejności. Pokazuje sekwencję wiadomości wymienianych między obiektami, niezbędnych do wykonania funkcjonalności w systemie w czasie. Diagramy sekwencji są często używane w rozwoju oprogramowania i inżynierii systemów, szczególnie w modelowaniu określonych funkcjonalności. Pomagają programistom wizualizować przepływ sterowania i danych w aplikacjach, co czyni je niezbędnymi do zrozumienia złożonych procesów.

Niektóre typowe przypadki użycia diagramów sekwencji obejmują:

  • Modelowanie interakcji użytkownika z systemem w różnych scenariuszach funkcjonalnych.
  • Wizualizacja przepływu procesów, takich jak przetwarzanie płatności, zarządzanie zamówieniami i uwierzytelnianie użytkownika.

Na przykład w systemie przetwarzania płatności diagram sekwencji może jasno przedstawić każdy krok od wyboru klienta po potwierdzenie płatności, wyróżniając interakcje między różnymi składnikami systemu, takimi jak interfejs użytkownika, brama płatności i baza danych.

Projekt optymalizacji przepływu przetwarzania płatności podczas płatności – w skrócie

W świecie e-handlu szybkie i skuteczne procesy zakupów są kluczowe. Dla sprzedawcy elektroniki częste przekroczenia limitów czasu i nieudane płatności w okresach szczytowych wywołały potrzebę poprawy. Firma zrozumiała, że jej obecny przepływ przetwarzania płatności był źle zaprojektowany, co prowadziło do frustracji klientów i utraty możliwości sprzedaży. Potrzebowała diagramu sekwencji do wizualizacji i optymalizacji tego kluczowego procesu, ale ręczne tworzenie takich diagramów było kłopotliwe i często opóźniało istotne ulepszenia.

Główne wyzwania obejmowały:

  • Częste przekroczenia limitów czasu systemu w godzinach szczytu, prowadzące do nieudanych transakcji.
  • Brak jasnej wizualizacji przepływu płatności utrudniał identyfikację węzłów zatkania.
  • Czasochłonność ręcznego projektowania diagramów utrudniała szybką odpowiedź na problemy.
  • Trudność w ujednolicanie członków zespołu i interesariuszy wokół istniejącego przepływu w celu skutecznej komunikacji.

Dlaczego generować diagramy sekwencji za pomocą AI?

  • Natychmiast twórz diagramy, które precyzyjnie przedstawiają złożone procesy.
  • Zoszczędź czas, szybko tworząc podstawowy diagram, który można później dopracować.
  • Ułatwiaj lepsze zrozumienie i zgodę między członkami zespołu i interesariuszami.
  • Wspieraj kulturę szybkiego prototypowania, umożliwiając szybkie iteracje procesów biznesowych.

Generowanie diagramów sekwencji za pomocą AI ma ogromną wartość w wczesnych etapach ideacji, szybkim prototypowaniu i warsztatach ujednolicania interesariuszy. Dzięki Visual Paradigm zespoły mogą szybko eksplorować alternatywy, tworzyć solidne punkty wyjściowe do dopracowania i utrzymywać skupienie na projektach o ograniczonym budżecie, nie compromises jakości. Połączenie natychmiastowego generowania AI i pełnego profesjonalnego platformy modelowania wspiera płynny przepływ pracy, zwiększając ogólną efektywność projektu.

Jak w ciągu sekund wygenerować diagram sekwencji za pomocą Visual Paradigm Desktop

  1. Uruchom Visual Paradigm Desktop Professional lub Edition Enterprise.
  2. Przejdź do menu Narzędzia → Generowanie diagramów AI.
  3. W oknie Generowania diagramów AI wybierzDiagram sekwencjiw polu rozwijalnym Typ diagramu.
  4. W poluTematwpisz jasne wyjaśnienie po prostu po angielsku.
    Zalecany przykład promptu dla tego przypadku:
    „Optymalizuj przepływ przetwarzania płatności podczas płatności, aby zmniejszyć czas wygaśnięcia transakcji i poprawić satysfakcję klientów.”

  5. KliknijOK.

AI generuje czysty, edytowalny diagram w ciągu kilku sekund.

Przeglądanie i doskonalenie wygenerowanego przez AI diagramu

AI daje świetny punkt wyjścia — doskonalenie to miejsce, gdzie narzędzia modelowania profesjonalne błyszczą.

Szybkie poprawki wizualne i strukturalne

Aby ulepszyć wygenerowany przez AI diagram sekwencji, rozważ proste, ale skuteczne wskazówki, takie jak przesunięcie kształtów dla jasności, wykorzystanie funkcji automatycznego układu, aby uprościć przepływ wizualny, zmianę motywów kolorystycznych, aby dopasować je do marki, dodanie notatek lub komentarzy w celu uzyskania kontekstu oraz wyprostowanie linii, aby poprawić prezentację. Te zmiany zapewniają, że ostateczny diagram nie tylko działa, ale także jest estetycznie satysfakcjonujący.

Wykorzystanie pełnej mocy modelowania dla tego diagramu sekwencji

Wygenerowany diagram sekwencji może ewoluować w kompletny narzedzie modelowania, stając się centrum ciągłego ulepszania procesów. Na przykład po doskonaleniu diagramu początkowego zespoły mogą:

  • Tworzyć zagnieżdżone poddiagramy, aby przedstawić bardziej szczegółowe kroki płatności lub protokoły obsługi błędów.
  • Łączyć diagram z macierzą śledzenia wymagań, zapewniając śledzenie wszystkich wymagań dotyczących przetwarzania płatności w trakcie rozwoju.
  • Generować szkielety kodu dla programistów na podstawie diagramu, umożliwiając bezproblemową integrację z istniejącymi składnikami oprogramowania.
  • Przeprowadzać symulacje, aby wizualnie przedstawić, jak zmiany mogą wpłynąć na interakcje klientów podczas okresów wysokiego obciążenia.

Poprzez zintegrowanie tych elementów diagram sekwencji przekształca się z statycznego wizualnego narzędzia w dynamiczny zasób, wspierający współpracę i wspólną rozumienie między zespołami, jednocześnie napędzając ciągłe ulepszanie procesu przetwarzania płatności.

Wyniki i kluczowe wnioski

  • Optymalizacja doprowadziła do **30% redukcji niepowodzeń transakcji**, znacznie zwiększając satysfakcję klientów.
  • Czas poświęcony projektowaniu i poprawianiu diagramów został zmniejszony o ponad **80%**, pozwalając zespołom skupić się na strategicznych ulepszeniach.
  • Jasniejsza komunikacja wokół procesów płatności poprawiła współpracę i zgodność zespołów.

Przekształcenie z przestarzałych procesów ręcznych w generowanie oparte na AI nie tylko rozwiązało aktualne wyzwania, ale także stworzyło podstawę do ciągłych ulepszeń. Szerszym wnioskiem jest wartość zintegrowania zaawansowanych narzędzi, takich jak Visual Paradigm AI, w celu optymalizacji procesów, co stanowi podstawę sukcesu firm cyfrowych na konkurencyjnym rynku.

Wnioski

Szybkość i profesjonalna głębia oferowane przezVisual ParadigmFunkcja generowania diagramów za pomocą AI to przełom dla firm potrzebujących efektywnych rozwiązań modelowania. Pobierz dziś Visual Paradigm Desktop i stwórz swój pierwszy diagram wygenerowany przez AI w mniej niż 60 sekund!

Poradnik: UML w porównaniu z BPMN – Kluczowe koncepcje i przykłady

Wprowadzenie

Język modelowania jednolity (UML) i Notacja modelowania procesów biznesowych (BPMN) to dwa popularne języki modelowania używane w rozwoju oprogramowania i zarządzaniu procesami biznesowymi. Choć oba służą do wizualizacji i dokumentowania procesów, skupiają się na różnych aspektach projektowania systemu i mają różne cele. Ten poradnik porówna UML i BPMN, wyróżniając ich kluczowe koncepcje, różnice oraz przedstawiając przykłady ilustrujące ich zastosowania.

Free Online UML Tool - Visual Paradigm

Kluczowe koncepcje

Język modelowania jednolity (UML)

UML to standardowy język modelowania używany głównie w inżynierii oprogramowania do określania, wizualizowania, konstruowania i dokumentowania artefaktów systemów oprogramowania. Dostarcza zestaw diagramów do przedstawienia struktury i zachowania systemu.

Kluczowe diagramy w UML

  1. Diagram klas

    • Reprezentuje strukturę statyczną systemu, pokazując klasy systemu, atrybuty, metody oraz relacje między klasami.
    • Przykład: Diagram klas dla systemu zarządzania biblioteką pokazujący klasy takie jakKsiążka, Użytkownik, orazWypożyczenie.

  2. Diagram sekwencji

    • Pokazuje, jak obiekty współdziałają w konkretnym scenariuszu przypadku użycia, skupiając się na kolejności wymienianych wiadomości.
    • Przykład: diagram sekwencji dla przypadku użyciaZamówienie w systemie e-commerce.

  3. Diagram przypadków użycia

    • Zapisuje wymagania funkcjonalne systemu, pokazując interakcje między użytkownikami (aktorami) a systemem.
    • Przykład: diagram przypadków użycia dla systemu e-commerce pokazujący przypadki użycia takie jakPrzeglądaj produkty, Dodaj do koszyka, orazZamówienie.

  4. Diagram aktywności

    • Modeluje przepływ pracy systemu, pokazując sekwencję działań i kierunek przepływu sterowania.
    • Przykład: diagram aktywności dla Przetwarzanie zamówienia przepływu w systemie e-commerce.

Model i notacja procesów biznesowych (BPMN)

BPMN to graficzne przedstawienie określania procesów biznesowych w przepływie pracy. Jest zaprojektowane tak, aby było zrozumiałe dla wszystkich stakeholderów biznesowych, od analityków biznesowych po programistów technicznych.

How to Create BPMN Diagram? Visual Paradigm

Kluczowe elementy w BPMN

  1. Zdarzenia

    • Reprezentują coś, co dzieje się podczas procesu, takiego jak zdarzenie startowe, zdarzenie końcowe lub zdarzenie pośrednie.
    • Przykład: zdarzenie startowe wyzwolone przez umieszczenie zamówienia przez klienta.

  2. Działania

    • Reprezentują pracę wykonywaną w ramach procesu. Działania mogą być zadaniami lub podprocesami.
    • Przykład: zadanie do Przetwarzanie płatnościw procesie realizacji zamówienia.

  3. Bramki

    • Kontroluj przepływ procesu, określając rozgałęzianie, rozdzielanie, łączenie i łączenie ścieżek.
    • Przykład: Bramka, która decyduje, czy Wysłać zamówienielubAnulować zamówieniena podstawie statusu płatności.

  4. Obiekty przepływu

    • Zawierają zdarzenia, działania i bramki połączone przepływami sekwencyjnymi w celu określenia kolejności wykonywania.
    • Przykład: Przepływ sekwencyjny od Przetworzyć płatnośćdo Wysłać zamówienie.

Porównanie UML a BPMN: Kluczowe różnice

  1. Cel

    • UML: Głównie używany do projektowania i tworzenia oprogramowania, skupia się na strukturze i zachowaniu systemów oprogramowania.
    • BPMN: Używany do zarządzania procesami biznesowymi, skupia się na przepływach i interakcjach w ramach procesów biznesowych.

  2. Odbiorcy

    • UML: Skierowany do programistów oprogramowania, architektów i inżynierów.
    • BPMN: Skierowany do analityków biznesowych, właścicieli procesów i interesariuszy uczestniczących w operacjach biznesowych.

  3. Zakres

    • UML: Obejmuje szeroki zakres diagramów dla różnych aspektów systemów oprogramowania, w tym struktury, zachowania i interakcji.
    • BPMN: Skupia się konkretnie na procesach biznesowych, zapewniając szczegółowe przedstawienie przepływów i interakcji.

  4. Złożoność

    • UML: Może być skomplikowany z powodu różnorodności diagramów i oznaczeń, wymagając głębszego zrozumienia koncepcji inżynierii oprogramowania.
    • BPMN: Zazwyczaj prostszy i bardziej intuicyjny, zaprojektowany do zrozumienia przez nie-technicznych interesariuszy.

Przykłady

Przykład 1: System zakupów online

Diagram przypadków użycia UML

  • Aktorzy: Klient, Administrator
  • Przypadki użycia: Przeglądaj produkty, Dodaj do koszyka, Zakończ zakup, Zarządzaj inventariem
  • Opis: Pokazuje interakcje między klientami a systemem e-commerce, podkreślając główne funkcjonalności.

Diagram procesu BPMN

  • Zdarzenia: Start (Klient składa zamówienie), Koniec (Zamówienie wysłane)
  • Zadania: Przetwarzanie płatności, Przygotowanie zamówienia, Wysyłka zamówienia
  • Bramki: Bramka decyzyjna do sprawdzenia statusu płatności
  • Opis: Ilustruje przepływ pracy przetwarzania zamówienia, od płatności po wysyłkę, z jasnymi punktami decyzyjnymi.

Przykład 2: System zarządzania biblioteką

Diagram klas UML

  • Klasy: Książka, Członek, Wypożyczenie
  • Związki: Członek wypożycza Książkę, Wypożyczenie łączy Członka i Książkę
  • Opis: Reprezentuje strukturę statyczną systemu zarządzania biblioteką, pokazując związki między kluczowymi jednostkami.

Diagram procesu BPMN

  • Zdarzenia: Start (Członek prosi o książkę), Koniec (Książka zwrócona)
  • Działania: Sprawdź dostępność, Wystaw książkę, Wyślij przypomnienie
  • Bramki: Brama decyzyjna do sprawdzenia dostępności książki
  • Opis: Pokazuje przebieg wypożyczenia książki, od złożenia prośby po zwrócenie, z punktami decyzyjnymi sprawdzającymi dostępność.

Kluczowe różnice między UML a BPMN

Oto tabela porównawcza podkreślająca kluczowe różnice między UML a BPMN:

Cecha UML (Język Modelowania Unifikowanego) BPMN (Model i Notacja Procesów Biznesowych)
Cel Głównie używany do projektowania i tworzenia oprogramowania, z uwzględnieniem struktury i zachowania systemów oprogramowania. Używany do zarządzania procesami biznesowymi, z uwzględnieniem przebiegu i interakcji w ramach procesów biznesowych.
Odbiorcy Skierowany do programistów oprogramowania, architektów i inżynierów. Skierowany do analityków biznesowych, właścicieli procesów i innych zaangażowanych w działania biznesowe.
Zakres Obejmuje szeroki zakres diagramów dotyczących różnych aspektów systemów oprogramowania, w tym struktury, zachowania i interakcji. Skupia się konkretnie na procesach biznesowych, zapewniając szczegółowe przedstawienie przepływów pracy i interakcji.
Złożoność Może być skomplikowane z powodu różnorodności diagramów i notacji, wymagając głębszego zrozumienia koncepcji inżynierii oprogramowania. Zazwyczaj prostsze i bardziej intuicyjne, zaprojektowane do zrozumienia przez nieekspertów technicznych.
Kluczowe diagramy/elemeny – Diagram klas
– Diagram sekwencji
– Diagram przypadków użycia
– Diagram aktywności
– Diagram maszyny stanów
– Diagram komponentów		 – Zdarzenia (Start, Koniec, Pośrednie)
– Aktywności (zadania, podprocesy)
– Bramy (decyzja, równoległe, oparte na zdarzeniach)
– Obiekty przepływu (przepływ sekwencyjny, przepływ komunikatów)
Przykładowe przypadki użycia – Projektowanie architektury oprogramowania
– Modelowanie zachowania systemu
– Analiza wymagań
– Projektowanie obiektowe		 – Mapowanie procesów biznesowych
– Automatyzacja przepływów pracy
– Ulepszanie procesów
– Wyrównanie biznesu z IT
Integracja Często integrowane z narzędziami do tworzenia oprogramowania i IDE. Często integrowane z pakietami zarządzania procesami biznesowymi i narzędziami architektury przedsiębiorstwa.
Standardyzacja Standardyzowane przez Groupę Zarządzania Obiektami (OMG). Zatwierdzony przez Grupę Zarządzania Obiektami (OMG).
Elastyczność Wysoka elastyczność dzięki różnorodnym diagramom do modelowania różnych aspektów systemu. Skupia się bardziej na procesach biznesowych, ale może być rozszerzona o dodatkowe oznaczenia w celu spełnienia specyficznych potrzeb.
Wizualizacja Zapewnia kompleksowy obraz architektury i zachowania systemu. Zapewnia jasny i intuicyjny obraz procesów biznesowych i przepływów pracy.

Ten tabelka podsumowuje kluczowe różnice między UML a BPMN, pomagając zrozumieć ich odpowiednie zalety i zastosowania w rozwoju oprogramowania oraz zarządzaniu procesami biznesowymi.

Polecany narzędzie do UML i BPMN

Visual Paradigm jest bardzo polecany do używania zarówno UML, jak i BPMN dzięki swoim kompleksowym funkcjom i bezproblemowej integracji obu języków modelowania. Oto kilka kluczowych powodów, dla których Visual Paradigm wyróżnia się:

  1. Kompleksowa obsługa modelowania: Visual Paradigm obsługuje szeroki zakres standardów modelowania, w tym UML, BPMN, ERD, DFD i wiele innych. Dzięki temu jest to elastyczne narzędzie do różnych projektów w zakresie rozwoju oprogramowania i zarządzania procesami biznesowymi910.

  2. Zintegrowane środowisko: Narzędzie oferuje kompleksowy zestaw, który integruje modelowanie UML i BPMN z narzędziami do rozwoju agilnego, diagramami zarządzania projektami oraz możliwościami inżynierii oprogramowania. Ta integracja ułatwia zarządzanie projektami bezproblemowo i zapewnia płynny przejście od projektowania do wdrożenia911.

  3. Łatwość obsługi: Visual Paradigm oferuje intuicyjny i łatwy w użyciu interfejs, co czyni go dostępne zarówno dla początkujących, jak i doświadczonych użytkowników. Narzędzie zawiera funkcje takie jak automatyczne rozciąganie stref, inteligentne korygowanie połączeń oraz rozszerzalne podprocesy, które upraszczają proces modelowania11.

  4. Inżynieria oprogramowania: Narzędzie zamyka lukę między modelami projektowymi UML a kodem źródłowym poprzez obsługę generowania kodu i inżynierii wstecznej. Ta funkcja jest korzystna dla programistów, ponieważ pomaga utrzymać spójność między projektem a implementacją10.

  5. Funkcje współpracy: Visual Paradigm obsługuje współpracę w czasie rzeczywistym i asynchroniczną zespołową, umożliwiając wielu członkom zespołu pracę nad tym samym projektem jednocześnie. Ta funkcja jest kluczowa dla zespołów agilnych, które wymagają ciągłej komunikacji i współpracy9.

  6. Wysokiej jakości dokumentacja: Narzędzie umożliwia generowanie wysokiej jakości dokumentów procesów i raportów, które są niezbędne dla dokumentacji i komunikacji z zaangażowanymi stronami. Ta funkcja pomaga w utrzymywaniu jasnych i zwięzłych zapisów postępów projektu oraz decyzji projektowych10.

  7. Uznania branżowe: Visual Paradigm jest uznawany przez wiodące przedsiębiorstwa i zdobył ważne nagrody w dziedzinie IT. Unikalny dla branży narzędzie cyklu życia TOGAF ADM oraz inne narzędzia architektury przedsiębiorstwa sprawiają, że jest to wiarygodny wybór w użyciu profesjonalnym9.

  8. Osobiste koszty: Visual Paradigm oferuje bardzo atrakcyjne narzędzie do modelowania wizualnego wspierające UML, BPMN i inne kluczowe schematy. Dzięki temu jest dostępne dla małych zespołów, użytkowników indywidualnych i studentów, nie zmniejszając przy tym funkcjonalności10.

  9. Poradniki i wsparcie: Visual Paradigm oferuje szeroką gamę darmowych poradników i zasobów, które pomagają użytkownikom rozpocząć pracę z modelowaniem UML i BPMN. Te zasoby obejmują krok po kroku instrukcje, filmy wideo i dokumentację, zapewniając, że użytkownicy mogą skutecznie wykorzystywać narzędzie w swoich projektach1213.

Podsumowując, kompleksowy zestaw funkcji Visual Paradigm, łatwość użytkowania, możliwości współpracy oraz uznanie w branży sprawiają, że jest to idealny wybór dla zespołów, które chcą zintegrować modelowanie UML i BPMN w swoich projektach rozwoju oprogramowania i zarządzania procesami biznesowymi.

Podsumowanie

UML i BPMN pełnią różne role w zakresie projektowania systemów i zarządzania procesami. UML jest idealny dla rozwoju oprogramowania, oferując kompletny zestaw diagramów do modelowania struktury i zachowania systemów oprogramowania. Z kolei BPMN jest dostosowany do zarządzania procesami biznesowymi, zapewniając jasny i intuicyjny sposób wizualizacji przepływów pracy i interakcji w procesach biznesowych. Zrozumienie kluczowych koncepcji i różnic między UML i BPMN pomoże Ci wybrać odpowiednie narzędzie do Twoich konkretnych potrzeb i zapewni skuteczną komunikację oraz dokumentację w Twoich projektach.

Kompletny przewodnik po języku modelowania zintegrowanego (UML)

Wprowadzenie do UML

Język modelowania zintegrowanego (UML) to standardowy język modelowania składający się z zintegrowanej zbioru diagramów zaprojektowanych w celu pomocy w wizualizacji projektu systemu. UML jest szeroko używany w inżynierii oprogramowania w celu określenia, wizualizacji, budowania i dokumentowania artefaktów systemów oprogramowania. Zapewnia standardowy sposób wizualizacji projektów architektonicznych systemu, w tym elementów takich jak aktorzy, procesy, działania, grupowania logiczne, adnotacje i inne.

Free UML Tool

Kluczowe koncepcje

1. Model

Model w UML to uproszczona reprezentacja systemu lub jego części. Pomaga w zrozumieniu i komunikacji projektu i struktury systemu.

2. Diagramy

Diagramy UML to graficzne reprezentacje architektury systemu. Są podzielone na dwa główne typy: diagramy strukturalne i diagramy zachowaniowe.

3. Elementy

Elementy UML to podstawowe elementy używane do tworzenia modeli. Obejmują one klasy, obiekty, interfejsy, komponenty, węzły, przypadki użycia, aktory i inne.

4. Relacje

Relacje w UML definiują sposób, w jaki elementy są ze sobą połączone. Powszechne relacje obejmują powiązania, uogólnienia, zależności i realizacje.

5. Notacje

UML używa standardowego zestawu notacji do reprezentowania różnych elementów i relacji. Te notacje pomagają tworzyć spójne i zrozumiałe diagramy.

Typy diagramów

UML składa się z 14 typów diagramów, które są podzielone na dwa główne kategorie: diagramy strukturalne i diagramy zachowaniowe.

Overview of the 14 UML Diagram Types

Diagramy strukturalne

  1. Diagram klas

    • Reprezentuje strukturę statyczną systemu poprzez pokazanie klas systemu, atrybutów, metod oraz relacji między klasami.
    • Przykład: diagram klas dla systemu zarządzania biblioteką pokazujący klasy takie jakKsiążka, Członek, orazWypożyczenie.

  2. Diagram obiektu

    • Pokazuje zrzut szczegółowego stanu systemu w konkretnym momencie czasu.
    • Przykład: Diagram obiektu przedstawiający instancjeKsiążkaiCzłonekklasy w systemie bibliotecznym.

  3. Diagram komponentu

    • Ilustruje organizację i zależności między zestawem komponentów.
    • Przykład: Diagram komponentu dla aplikacji internetowej pokazujący komponenty takie jakUI, Logika biznesowa, iBaza danych.

  4. Diagram wdrożenia

    • Pokazuje fizyczne wdrożenie artefaktów na węzłach.
    • Przykład: Diagram wdrożenia dla aplikacji internetowej pokazujący serwery, bazy danych i ich wzajemne interakcje.

  5. Diagram pakietu

    • Organizuje elementy modelu w grupy, zapewniając sposób strukturyzowania i zarządzania złożonymi systemami.
    • Przykład: Diagram pakietu dla projektu oprogramowania pokazujący pakiety takie jakUI, Usługi, iDostęp do danych.

  6. Diagram profilu

    • Dostosowuje modele UML za pomocą standardowych mechanizmów rozszerzania.
    • Przykład: Diagram profilu rozszerzający UML dla konkretnego dziedziny, takiej jak medycyna lub finanse.

Diagramy zachowania

  1. Diagram przypadków użycia

    • Zapisuje wymagania funkcjonalne systemu, pokazując interakcje między użytkownikami (aktorami) a systemem.
    • Przykład: Diagram przypadków użycia dla systemu e-commerce pokazujący przypadki użycia takie jakPrzeglądaj produkty, Dodaj do koszyka, orazZamówienie.

  2. Diagram sekwencji

    • Pokazuje, jak obiekty współdziałają w konkretnym scenariuszu przypadku użycia, skupiając się na kolejności wymienianych wiadomości.
    • Przykład: Diagram sekwencji dla przypadku użyciaZamówienie w systemie e-commerce.

  3. Diagram komunikacji

    • Podkreśla relacje strukturalne między obiektami oraz wiadomości, które wymieniają.
    • Przykład: Diagram komunikacji dla przypadku użyciaZamówienie pokazujący interakcje międzyKlient, Zamówienie, orazPłatność obiektami.

  4. Diagram maszyn stanów

    • Reprezentuje stany obiektu oraz przejścia między stanami spowodowane zdarzeniami.
    • Przykład: diagram maszyny stanów dla Zamówienie obiektu w systemie e-commerce.

  5. Diagram aktywności

    • Modeluje przepływ pracy systemu, pokazując sekwencję działań i przepływ sterowania.
    • Przykład: diagram aktywności dla Przetwarzania zamówienia przepływu w systemie e-commerce.

  6. Diagram przeglądowy interakcji

    • Zapewnia przegląd najwyższego poziomu interakcji między różnymi częściami systemu.
    • Przykład: diagram przeglądowy interakcji dla Przetwarzania zamówienia przepływu pokazującego interakcje między Klient, Zamówienie, oraz Płatność składnikami.

  7. Diagram czasowy

    • Pokaże interakcje między obiektami na jednej osi reprezentującej czas.
    • Przykład: diagram czasowy dla Przetwarzania zamówienia przepływu pokazującego czas interakcji między Klient, Zamówienie, oraz Płatność obiektami.

Obszary zastosowań

UML jest szeroko stosowany w różnych dziedzinach i branżach, w tym:

UML Applications Areas - Visual Paradigm

  1. Inżynieria oprogramowania

    • Projektowanie i architektura oprogramowania
    • Analiza wymagań i specyfikacja
    • Modelowanie systemów i dokumentacja

  2. Modelowanie procesów biznesowych

    • Analiza i optymalizacja przepływów pracy
    • Reinżynieria procesów biznesowych

  3. Inżynieria systemów

    • Współprojektowanie sprzętu i oprogramowania
    • Rozwój systemów wbudowanych

  4. Architektura przedsiębiorstwa

    • Integracja systemów na skalę przedsiębiorstwa
    • Strategia i planowanie IT

  5. Badania akademickie

    • Metody formalne i weryfikacja
    • Edukacja z zakresu inżynierii oprogramowania

Przykłady

Przykład 1: System zarządzania biblioteką

  • Diagram klas

    • Klasy: Książka, Członek, Wypożyczenie
    • Związki: Członek wypożycza Książka, Wypożyczenie związani Członek i Książka

  • Diagram przypadków użycia

    • Aktors: Bibliotekarz, Członek
    • Przypadki użycia: Wypożycz książkę, Zwróć książkę, Wyszukaj katalog

  • Diagram sekwencji

    • Scenariusz: Wypożycz książkę
    • Obiekty: Członek, Bibliotekarz, Książka, Wypożyczenie
    • Wiadomości: Użytkownik prosi o wypożyczenie Książka, Bibliotekarz sprawdza dostępność, Wypożyczenie jest tworzone

Przykład 2: System sklepu internetowego

  • Diagram klas

    • Klasy: Klient, Produkt, Zamówienie, Płatność
    • Związki: Klient umieszcza Zamówienie, Zamówienie zawiera Produkt, Płatność przetwarza Zamówienie

  • Diagram przypadków użycia

    • Uczestnicy: Klient, Administrator
    • Przypadki użycia: Przeglądaj produkty, Dodaj do koszyka, Zakończ zakup, Zarządzaj inventariem

  • Diagram aktywności

    • Przepływ pracy: Przetwarzanie zamówienia
    • Działania: Klient składa zamówienie, Zamówienie jest weryfikowane, Płatność jest przetwarzana, Zamówienie jest wysyłane

Wnioski

UML to potężny i elastyczny język modelowania, który pomaga w wizualizacji, specyfikacji, budowaniu i dokumentowaniu artefaktów systemów oprogramowania. Szeroki zakres diagramów i znormalizowane notacje sprawiają, że jest to niezwykle istotny narzędzie dla inżynierów oprogramowania, analityków biznesowych i architektów systemów. Zrozumienie kluczowych koncepcji, typów diagramów i obszarów zastosowania UML pozwala skutecznie wykorzystywać go do projektowania i komunikowania się na temat złożonych systemów.

Visual Paradigm jest bardzo zalecany jako najlepsze narzędzie UML dla zespołów rozwoju oprogramowania IT dzięki kompleksowej gamie funkcji i bezproblemowej integracji z metodologiami agilnymi. Oto niektóre kluczowe powody, dla których Visual Paradigm wyróżnia się:

  1. Kompleksowa obsługa modelowania: Visual Paradigm obsługuje szeroki zakres standardów modelowania, w tym UML, SysML, BPMN, ERD, DFD i ArchiMate. Dzięki temu jest to elastyczne narzędzie do różnych typów projektów rozwoju oprogramowania123.

  2. Zintegrowane podejście agile: Visual Paradigm został zaprojektowany w celu wspierania procesów rozwoju oprogramowania agile. Integruje modelowanie UML z praktykami agile, takimi jak Scrum i Kanban, umożliwiając zespołom tworzenie diagramów UML w razie potrzeby w celu wspierania komunikacji i dokumentacji bez utraty agilności45.

  3. Funkcje współpracy: Narzędzie wspiera współpracę zespołów w czasie rzeczywistym i asynchroniczną, umożliwiając wielu członkom zespołu pracę nad tym samym projektem jednocześnie. Ta funkcja jest kluczowa dla zespołów agile, które wymagają ciągłej komunikacji i współpracy15.

  4. Możliwości inżynierii kodu: Visual Paradigm oferuje możliwości generowania kodu i inżynierii wstecznej, które mogą znacznie przyspieszyć proces rozwoju. Obsługuje różne technologie, takie jak ORM i REST, ułatwiając przejście od projektowania do implementacji16.

  5. Intuicyjny interfejs użytkownika: Narzędzie oferuje intuicyjny i łatwy w użyciu interfejs, który pomaga w efektywnym tworzeniu i zarządzaniu złożonymi diagramami. Oferuje również funkcje takie jak tworzenie szkiców, storyboardów i prototypów, które są kluczowe dla projektowania UX15.

  6. Integracja z IDE: Visual Paradigm bezproblemowo integruje się z wiodącymi środowiskami integracyjnymi (IDE), zapewniając płynny przejście od analizy do projektowania i implementacji. Ta integracja zmniejsza wysiłek w każdej fazie cyklu życia oprogramowania7.

  7. Raportowanie i dokumentacja: Narzędzie pozwala na generowanie profesjonalnych raportów w różnych formatach, takich jak PDF, Word i HTML. Ta funkcja jest korzystna dla dokumentacji i komunikacji z zaangażowanymi stronami8.

  8. Uznane przez branżę: Visual Paradigm jest uznawany przez miliony użytkowników, w tym jednostki rządowe, światowe korporacje i instytucje edukacyjne. Otrzymał ważne nagrody w dziedzinie IT, co dodatkowo potwierdza jego wiarygodność i skuteczność w branży5.

Podsumowując, obszerna funkcjonalność Visual Paradigm, elastyczna integracja, możliwości współpracy oraz uznanie branżowe sprawiają, że jest to idealny wybór dla zespołów ds. rozwoju oprogramowania IT, które chcą poprawić swoje procesy modelowania UML i rozwoju oprogramowania.

Kompletny przewodnik po diagramach aktywności UML: kluczowe koncepcje i przykłady

Wprowadzenie

W dziedzinie rozwoju oprogramowania i modelowania systemów diagramy aktywności UML (Unified Modeling Language) odgrywają kluczową rolę w wizualizacji przebiegu procesów wewnątrz systemu. Te diagramy zapewniają jasny i uporządkowany sposób przedstawienia sekwencji działań, decyzji i interakcji związanych z osiągnięciem określonych celów. Diagramy aktywności UML to potężne narzędzie do modelowania przebiegu działania systemu, ilustrujące sekwencję działań, decyzji i procesów prowadzących do osiągnięcia konkretnego celu. Niniejszy przewodnik omówi kluczowe koncepcje diagramów aktywności UML, przedstawi przykłady i poleci Visual Paradigm jako idealne narzędzie do rozwoju oprogramowania IT.

What is Activity Diagram?

Ten artykuł szczegółowo omawia zawiłości diagramów aktywności UML, wykorzystując szczegółowy przykład do ilustracji cyklu życia zadania, od wydania po ocenę i zwrócenie, w którym biorą udział zarówno nauczyciel, jak i uczeń. Przez rozkład kluczowych elementów i przebiegu diagramu dążymy do zapewnienia kompleksowego zrozumienia, jak diagramy aktywności UML mogą być skutecznie wykorzystywane do modelowania złożonych procesów. Niezależnie od tego, czy jesteś doświadczonym programistą, czy dopiero zaczynasz przygodę z UML, ten przewodnik pomoże Ci opanować podstawy i zaawansowane koncepcje diagramów aktywności, umożliwiając ich bezpieczne wykorzystanie w swoich projektach.

Kluczowe koncepcje diagramów aktywności UML

What is Activity Diagram?

  1. Działania:

    • Reprezentują działania lub zadania wykonywane w systemie.
    • Wizualizowane jako prostokąty z zaokrąglonymi rogami.

  2. Działania:

    • Najmniejsza jednostka pracy w diagramie aktywności.
    • Wizualizowane jako prostokąty z zaokrąglonymi rogami.

  3. Przepływ sterowania:

    • Pokazuje sekwencję wykonywania działań.
    • Wizualizowane za pomocą pełnych strzałek łączących działania.

  4. Węzły decyzyjne:

    • Reprezentują punkty, w których przepływ sterowania może rozgałęziać się na podstawie warunków.
    • Wizualizowane jako romby.

  5. Węzły rozgałęzienia i łączenia:

    • Węzły rozgałęzienia dzielą pojedynczy przepływ na wiele równoległych przepływów.
    • Węzły łączenia łączą wiele przepływów z powrotem w jeden przepływ.
    • Oba są wizualizowane jako poziome paski.

  6. Węzły początkowe i końcowe:

    • Węzeł początkowy reprezentuje początek przepływu pracy.
    • Węzeł końcowy reprezentuje koniec przepływu pracy.
    • Oba są przedstawione jako czarne okręgi, przy czym węzeł początkowy ma strzałkę wychodzącą, a węzeł końcowy strzałkę przychodząca.

  7. Przepływ obiektów:

    • Pokazuje przepływ obiektów między działaniami.
    • Przedstawione za pomocą kreskowych strzałek.

Przykłady diagramów aktywności UML

Diagram aktywności modeluje problem zarządzania cyklem życia zadania, od wydania po ocenę i zwrócenie, uwzględniając interakcje między nauczycielem a uczniem. Kluczowe aspekty problemu obejmują:

  1. Wydanie zadania i jego studiowanie:

    • Nauczyciel wydaje zadanie, a uczeń je studiuje.
    • Sposób postrzegania przez ucznia trudności zadania wpływa na jego podejście do jego wykonania.

  2. Zakończenie zadania i jego oddanie:

    • Uczeń kończy zadanie i oddaje je nauczycielowi.
    • Uczeń może zdecydować się zrezygnować z zadania na podstawie pewnych warunków.

  3. Zarządzanie terminem:

    • Nauczyciel ustala termin oddania zadania.
    • Przepływ uwzględnia termin i postępuje zgodnie z nim.

  4. Ocena i zwrócenie:

    • Nauczyciel ocenia oddane zadanie i przechowuje oceny.
    • Ocenione zadanie jest zwracane uczniowi.

  5. Aktywności współbieżne:

    • Diagram modeluje aktywności współbieżne, takie jak ocena zadania i przechowywanie ocen, za pomocą węzłów rozgałęzienia i połączenia.

Kluczowe komponenty i przepływ

  1. Węzeł początkowy:

    • Proces zaczyna się odWęzeł początkowy, przedstawiony jako czarny okrąg. Oznacza to początek przepływu pracy.

  2. Wydanie zadania (nauczyciel):

    • Nauczyciel wydaje zadanie, przedstawione jako działanie„Wydaj zadanie”.
    • Za pomocąWęzeł obiektu (zadanie) jest tworzony, co oznacza, że generowany jest obiekt zadania.

  3. Zadanie (przepływ obiektu):

    • Obiekt zadania przepływa od nauczyciela do ucznia, przedstawiony jakoPrzepływ obiektustrzałka.

  4. Przygotowanie do zadania (uczeń):

    • Uczeń otrzymuje zadanie i zaczyna się nad nim uczyć, przedstawione jako działanie„Przygotuj się do zadania”.
    • To działanie znajduje się wPasma ucznia, co oznacza, że to odpowiedzialność ucznia.

  5. Węzeł decyzyjny (przepływ sterowania):

    • Uczeń decyduje, czy zadanie jest trudne czy łatwe, przedstawione jakoWęzeł decyzyjny (w kształcie rombu).
    • W zależności od decyzji przepływ sterowania rozgałęzia się na dwa kierunki:
      • [trudne]: Jeśli zadanie jest trudne, student kontynuuje naukę.
      • [łatwe]: Jeśli zadanie jest łatwe, student przechodzi do jego wykonania.

  6. Wykonaj Zadanie (Student):

    • Student wykonuje zadanie, reprezentowane przez działanie „Wykonaj Zadanie”.
    • A Warunek warunek [zrezygnuj] określa, czy student oddaje zadanie, czy rezygnuje.

  7. Zgłoś Zadanie (Student):

    • Jeśli student wykonuje zadanie, oddaje je, reprezentowane przez działanie „Zgłoś Zadanie”.
    • Obiekt zadania powraca do nauczyciela, reprezentowany przez Przepływ obiektu strzałkę.

  8. Akcja Akceptacji Zdarzenia Czasowego (Nauczyciel):

    • Nauczyciel ustala termin oddania zadania, reprezentowany przez Akcja Akceptacji Zdarzenia Czasowego (ikona klepsydry).
    • Jeśli upływa termin, przepływ przejmuje Węzeł rozgałęzienia.

  9. Węzeł rozgałęzienia:

    • Początek Węzeł rozgałęzienia (cienki poziomy pasek) dzieli przepływ pracy na dwa równoległe ścieżki:
      • Ocena pracy (nauczyciel): Nauczyciel ocenia przesłaną pracę, reprezentowaną przez działanie „Ocena pracy”.
      • Węzeł magazynu danych: Oceniona praca jest przechowywana w magazynie danych, reprezentowanym przez Węzeł magazynu danych (<<magazyn danych>> Arkusz ocen ucznia).

  10. Zwrócenie pracy (nauczyciel):

    • Nauczyciel zwraca ocenioną pracę do ucznia, reprezentowane przez działanie „Zwrócenie pracy”.
    • Obiekt pracy powraca do ucznia, reprezentowany przez Przepływ obiektów strzałkę.

  11. Odbiór ocenionej pracy (uczeń):

    • Uczeń otrzymuje ocenioną pracę, reprezentowaną przez działanie „Odbiór ocenionej pracy”.

  12. Węzła końcowego aktywności:

    • Proces kończy się w Węzła końcowego aktywności, reprezentowanym przez czarny okrąg z obramowaniem, wskazujący na zakończenie przepływu pracy.

Ten diagram aktywności UML skutecznie modeluje przepływ pracy zarządzania zadaniem, podkreślając interakcje między nauczycielem a uczniem, punkty decyzyjne oraz współbieżne aktywności. Zapewnia jasne wizualne przedstawienie cyklu życia zadania, od wydania po ocenę i zwrócenie, ułatwiając zrozumienie i zarządzanie procesem.

Zalecanie Visual Paradigm do rozwoju oprogramowania IT

Choć powyższe przykłady ilustrują podstawy diagramów aktywności UML, Visual Paradigm oferuje bardziej kompleksowy i wizualny podejście do rozwoju oprogramowania. Oto dlaczego Visual Paradigm jest idealnym narzędziem do rozwoju oprogramowania IT:

  1. Kompleksowa obsługa UML:

    • Visual Paradigm obsługuje wszystkie typy diagramów UML, w tym diagramy aktywności, diagramy klas, diagramy sekwencji i inne.
    • Oferuje bogaty zestaw narzędzi i funkcji do tworzenia, edytowania i zarządzania diagramami UML.

  2. Intuicyjny interfejs użytkownika:

    • Intuicyjny interfejs z przeciąganiem i upuszczaniem ułatwia tworzenie i modyfikację diagramów UML.
    • Narzędzie oferuje szeroki zakres opcji dostosowania, aby dopasować diagramy do konkretnych potrzeb.

  3. Integracja z innymi narzędziami:

    • Visual Paradigm bezproblemowo integruje się z innymi narzędziami programistycznymi, takimi jak IDE, systemy kontroli wersji i narzędzia do zarządzania projektami.
    • Ta integracja zapewnia płynny przepływ pracy i zwiększa produktywność.

  4. Funkcje współpracy:

    • Visual Paradigm obsługuje pracę zespołową, umożliwiając wielu użytkownikom jednoczesną pracę nad tym samym projektem.
    • Narzędzie zawiera funkcje kontroli wersji, współpracy zespołowej i aktualizacji w czasie rzeczywistym.

  5. Zaawansowane możliwości modelowania:

    • Visual Paradigm oferuje zaawansowane możliwości modelowania, w tym wsparcie dla metodologii agilnych, architektury przedsiębiorstwa i modelowania systemów.
    • Narzędzie oferuje kompleksowy zestaw funkcji do modelowania złożonych systemów i przepływów pracy.

  6. Obszerna dokumentacja i wsparcie:

    • Visual Paradigm oferuje obszerną dokumentację, poradniki i zasoby wsparcia, aby pomóc użytkownikom rozpocząć pracę i opanować narzędzie.
    • Narzędzie oferuje szeroki zakres zasobów edukacyjnych, w tym poradniki wideo, przewodniki i przykłady.

Wnioski

Diagramy aktywności UML to potężne narzędzie do modelowania przepływu pracy systemu, ilustrujące sekwencję działań, decyzji i procesów prowadzących do osiągnięcia konkretnego celu. Przykłady przedstawione powyżej pokazują podstawy tworzenia diagramów aktywności UML. Jednak dla bardziej kompleksowego i wizualnego podejścia do rozwoju oprogramowania, Visual Paradigm jest idealnym narzędziem. Dzięki kompleksowej obsłudze UML, intuicyjnemu interfejsowi, integracji z innymi narzędziami, funkcjom współpracy, zaawansowanym możliwościom modelowania oraz obszernej dokumentacji i wsparciu, Visual Paradigm oferuje wszystko, co potrzebne do skutecznego tworzenia, zarządzania i współpracy nad diagramami UML. Niezależnie od tego, czy jesteś początkującym, czy doświadczonym programistą, Visual Paradigm zapewnia narzędzia i wsparcie potrzebne do urzeczywistnienia projektów rozwoju oprogramowania.

Kompleksowy przewodnik po diagramach klas w UML

Wprowadzenie

Diagram klas to statyczny rodzaj diagramu języka modelowania jednolitego (UML), który wizualnie przedstawia strukturę systemu poprzez pokazanie jego klas, atrybutów, operacji oraz relacji między obiektami. Służy jako szkic projektowy do projektowania oprogramowania zorientowanego obiektowo, zapewniając jasny i zwięzły sposób na zrozumienie i dokumentowanie architektury systemu.

Cel i funkcjonalność

Wizualizacja struktury systemu

Diagramy klas pomagają programistom zrozumieć i z dokumentować strukturę systemu, pokazując, jak różne klasy współdziałają i są ze sobą powiązane. Ta reprezentacja wizualna jest kluczowa dla projektowania solidnych i utrzymywalnych systemów oprogramowania.

Modelowanie oprogramowania

Diagramy klas umożliwiają modelowanie oprogramowania na wysokim poziomie abstrakcji, pozwalając programistom skupić się na projekcie, nie wnikając w kod źródłowy. Ta abstrakcja pomaga w wykrywaniu potencjalnych problemów na wczesnym etapie procesu rozwoju.

Projektowanie zorientowane obiektowo

Diagramy klas są podstawą modelowania zorientowanego obiektowo. Wskazują podstawowe elementy systemu i ich wzajemne relacje, ułatwiając wdrożenie zasad zorientowanych obiektowo, takich jak hermetyzacja, dziedziczenie i polimorfizm.

Modelowanie danych

Diagramy klas mogą również służyć do modelowania danych, przedstawiając strukturę i relacje danych wewnątrz systemu. Jest to szczególnie przydatne przy projektowaniu baz danych, gdzie istotne jest jasne zdefiniowanie encji i ich relacji.

Szkic do kodu

Diagramy klas pełnią rolę szkicu do tworzenia kodu wykonywalnego dla aplikacji oprogramowania. Zapewniają jasny plan dla programistów, gwarantując, że implementacja będzie zgodna z zaprojektowaną architekturą.

Główne komponenty

Klasy

Klasy są przedstawiane jako prostokąty podzielone na trzy sekcje:

  1. Nazwa klasy: Górna sekcja zawiera nazwę klasy.
  2. Atrybuty: Środkowa sekcja zawiera atrybuty lub składowe danych definiujące stan klasy.
  3. Operacje (metody): Dolna sekcja zawiera operacje lub funkcje, które klasa może wykonywać.

Relacje

Relacje między klasami są przedstawiane za pomocą linii i symboli:

  1. Generalizacja: Reprezentuje dziedziczenie, w którym klasa (podklasa) dziedziczy atrybuty i operacje od innej klasy (klasy nadrzędnej). Jest przedstawiana za pomocą pustego zakończenia strzałki wskazującego od podklasy do klasy nadrzędnej.
  2. Agregacja: Wskazuje, że jedna klasa zawiera instancje innej klasy, ale klasa zawarta może istnieć niezależnie. Jest przedstawiana za pomocą pustego rombu na końcu linii połączonej z klasą zawierającą.
  3. Kompozycja: Silniejsza forma agregacji, w której klasa zawarta nie może istnieć bez klasy zawierającej. Jest przedstawiana za pomocą zapełnionego rombu na końcu linii połączonej z klasą zawierającą.
  4. Związek: Reprezentuje relację między dwiema klasami, wskazując, że jedna klasa używa lub współdziała z drugą. Jest przedstawiana za pomocą pełnej linii łączącej obie klasy.

Przykładowe diagramy z użyciem PlantUML

Podstawowy diagram klas

Diagram z agregacją i kompozycją

Diagram z związkiem

Przykład – system zamówień

SDE | Uml Class Diagrams

Kluczowe elementy

  1. Klasy:

    • Klient: Reprezentuje klienta składającego zamówienie.
      • Atrybuty: nazwa (String), adres (String).
    • Zamówienie: Reprezentuje zamówienie składane przez klienta.
      • Atrybuty: data (Date), status (String).
      • Operacje: obliczPodsumowanie(), obliczPodatek(), calcTotal(), calcTotalWeight().
    • DaneZamowienia: Reprezentuje szczegóły każdego elementu w zamówieniu.
      • Atrybuty: ilosc (int), statusPodatku (String).
      • Operacje: calcSubTotal(), calcWeight(), calcTax().
    • Element: Reprezentuje elementy zamówione.
      • Atrybuty: wagaDostawy (float), opis (String).
      • Operacje: getPriceForQuantity(), getTax(), wStock().
    • Płatność (Klasa abstrakcyjna): Reprezentuje płatność za zamówienie.
      • Atrybuty: kwota (liczba zmiennoprzecinkowa).
    • Gotówka: Podklasa Payment, reprezentuje płatności gotówką.
      • Atrybuty: wpłaconaGotówka (liczba zmiennoprzecinkowa).
    • Czek: Podklasa Payment, reprezentuje płatności czekami.
      • Atrybuty: nazwa (Ciąg znaków), IDbanku (Ciąg znaków), jestZatwierdzony (liczba logiczna).
    • KartaKredytowa: Podklasa Payment, reprezentuje płatności kartą kredytową.
      • Atrybuty: numer (Ciąg znaków), typ (Ciąg znaków), dataWygasa (Data), jestAutoryzowany (logiczna).

  2. Relacje:

    • Związek:
      • Klient i Zamówienie: Klient może złożyć wiele zamówień (0..* wielokrotność po stronie Zamówienia).
      • Zamówienie i Szczegóły zamówienia: Zamówienie może mieć wiele szczegółów zamówienia (1..* wielokrotność po stronie Szczegóły zamówienia).
      • Szczegóły zamówienia i Pozycja: Każdy szczegół zamówienia jest związany z jedną pozycją (1 wielokrotność po stronie Pozycja).
    • Agregacja:
      • Zamówienie i Szczegóły zamówienia: Wskazuje, że Szczegóły zamówienia są częścią Zamówienia, ale Szczegóły zamówienia mogą istnieć niezależnie.
    • Ogólnienie:
      • Płatność i jej podklasy (Gotówka, Czek, Kredyt): Wskazuje dziedziczenie, gdzie Gotówka, Czek i Kredyt to konkretne typy Płatności.
    • Rola:
      • Szczegóły zamówienia i Pozycja: Rola pozycja zamówienia wskazuje konkretną rolę Szczegóły zamówienia w kontekście zamówienia.

  3. Wielokrotność:

    • Wskazuje liczbę wystąpień jednej klasy, które mogą być powiązane z pojedynczym wystąpieniem innej klasy. Na przykład klient może złożyć wiele zamówień (0..*).

  4. Klasa abstrakcyjna:

    • Płatność: Oznaczona jako klasa abstrakcyjna, co oznacza, że nie może być bezpośrednio instancjonowana i pełni funkcję klasy bazowej dla innych typów płatności.

Wyjaśnienie

  • Klient: Reprezentuje jednostkę składającą zamówienie, z podstawowymi atrybutami takimi jak imię i adres.
  • Zamówienie: Reprezentuje samo zamówienie, z atrybutami takimi jak data i status, oraz operacjami do obliczania podsumowania, podatku, całkowitej kwoty i całkowitej wagi.
  • Szczegóły zamówienia: Reprezentuje szczegóły każdego elementu w zamówieniu, w tym ilość i status podatku, z operacjami do obliczania podsumowania, wagi i podatku.
  • Element: Reprezentuje elementy zamówione, z atrybutami takimi jak waga wysyłki i opis, oraz operacjami do uzyskania ceny za ilość, podatku i stanu magazynowego.
  • Płatność: Klasa abstrakcyjna reprezentująca płatność za zamówienie, z atrybutem dla kwoty. Ma podklasy dla różnych metod płatności:
    • Gotówka: Reprezentuje płatności gotówką z atrybutem dla wpłaconych pieniędzy.
    • Czek: Reprezentuje płatności czekami z atrybutami dla imienia, identyfikatora banku i statusu autoryzacji.
    • Karta kredytowa: Reprezentuje płatności kartą kredytową z atrybutami dla numeru karty, typu, daty ważności i statusu autoryzacji.

Diagram skutecznie oddaje strukturę i relacje w systemie przetwarzania zamówień, zapewniając jasne wizualne przedstawienie, jak różne komponenty współdziałają.

Wnioski

Diagramy klas są niezbędnym narzędziem w modelowaniu UML, zapewniając jasny i strukturalny sposób przedstawienia architektury systemu. Zrozumienie kluczowych komponentów i relacji pozwala programistom tworzyć solidne i utrzymywalne projekty oprogramowania. Korzystając z narzędzi takich jak PlantUML, te diagramy można łatwo wizualizować i udostępniać między członkami zespołu, poprawiając współpracę i zapewniając spójne zrozumienie struktury systemu.

Zródła

  1. Wersja darmowa Visual Paradigm Online:

    • Wersja darmowa Visual Paradigm Online (VP Online) to bezpłatny program online do rysowania, który obsługuje diagramy klas, inne diagramy UML, narzędzia ERD oraz narzędzia do tworzenia wykresów organizacyjnych. Oferta zawiera prosty, ale potężny edytor, który pozwala szybko i łatwo tworzyć diagramy klas. Narzędzie oferuje nieograniczony dostęp bez ograniczeń liczby diagramów lub kształtów, które możesz stworzyć, a także jest bez reklam. Posiadasz diagramy, które tworzysz, do użytku osobistego i niekomercyjnego. Edytor zawiera funkcje takie jak przeciąganie do tworzenia kształtów, edycja w linii atrybutów i operacji klas, oraz różnorodne narzędzia formatowania. Możesz również drukować, eksportować i udostępniać swoją pracę w różnych formatach (PNG, JPG, SVG, GIF, PDF)123.

  2. Impresyjne funkcje rysowania:

    • Visual Paradigm Online oferuje zaawansowane opcje formatowania, aby ulepszyć Twoje diagramy. Możesz precyzyjnie ustawiać kształty za pomocą linii wyrównania i formatować diagramy klas za pomocą opcji formatowania kształtów i linii, stylów czcionek, obracanych kształtów, osadzonych obrazów i adresów URL, a także efektów cienia. Narzędzie jest zgodne z różnymi platformami (Windows, Mac, Linux) i może być używane przez dowolny przeglądarkę internetową. Obsługuje również integrację z Google Drive, umożliwiając bezproblemowe zapisywanie i dostęp do Twoich diagramów23.

  3. Kompleksne opcje tworzenia diagramów:

    • Visual Paradigm Online obsługuje szeroki zakres typów diagramów, w tym diagramy UML (diagramy klas, przypadków użycia, sekwencji, działań, stanów, komponentów i wdrożeń), narzędzia ERD, wykresy organizacyjne, projektanci planów pięter, ITIL oraz diagramy koncepcji biznesowych. Narzędzie zostało zaprojektowane w taki sposób, by było łatwe w użyciu, z funkcjonalnością przeciągania i upuszczania oraz inteligentnymi połącznikami, które automatycznie się przyłączają. Oferuje również bogaty zestaw opcji formatowania, w tym ponad 40 typów połączeń i różne opcje malowania45.

  4. Nauka i dostosowanie:

    • Visual Paradigm oferuje łatwy w użyciu platformę do tworzenia i zarządzania diagramami klas, co czyni ją doskonałym wyborem dla programistów i inżynierów. Możesz dostosować diagramy klas, zmieniając kolory, czcionki i układ. Narzędzie obsługuje również tworzenie relacji między klasami, takich jak związki, dziedziczenie i zależności. Visual Paradigm to potężne narzędzie modelowania UML, które pomaga w przedstawianiu struktury statycznej systemu, w tym klas systemu, ich atrybutów, metod oraz relacji między nimi67.

  5. Społeczność i wsparcie:

    • Wersja społecznościowa Visual Paradigm to darmowe oprogramowanie UML obsługujące wszystkie typy diagramów UML. Została zaprojektowana, by pomóc użytkownikom szybciej, łatwiej i szybciej opanować UML. Narzędzie jest intuicyjne i pozwala na łatwe tworzenie własnych diagramów klas. Visual Paradigm jest uznawane przez ponad 320 000 profesjonalistów i organizacji, w tym małych firm, firm z listy Fortune 500, uczelni i sektorów rządowych. Służy do przygotowania następnej generacji specjalistów IT z wybranymi umiejętnościami potrzebnymi na rynku pracy89.

Te odniesienia podkreślają kompleksowe funkcje i korzyści wynikające z używania Visual Paradigm do tworzenia diagramów klas, co czyni go zalecanym narzędziem zarówno dla użytkowników indywidualnych, jak i profesjonalnych

Generator wykresów pakietów AI Visual Paradigm: Tekst na pakietu UML

Projektujesz nowy system zarządzania treścią, patrzysz na warstwy, moduły i zależności — prezentacja, zasady biznesowe, trwałość, bezpieczeństwo — ale struktura najwyższego poziomu pozostaje niejasna. Ręczne tworzenie pakietów, podpakietów i strzałek zależności wydaje się przesadą dla pierwszego szkicu. Wprowadź AI Visual ParadigmWykres pakietówGenerator: opisz swój system prostymi słowami i otrzymaj czysty, zgodny z normami wykres pakietów UML w ciągu kilku sekund. To szybka droga od modelu umysłowego do wizualnego projektu.

Dlaczego ten AI zmienia architekturę oprogramowania

  • Język naturalny → pełny wykres pakietów UML natychmiast
  • Automatycznie identyfikuje pakiety, podpakiety, zależności i stereotypy
  • Obsługuje struktury warstwowe, modułowe i typu mikroserwisy
  • Pełnoprawny model natywny — dopasuj, dodaj notatki, scal pakiety
  • Precyzyjność na komputerze + czatbot przeglądarkowy do szybkiego iterowania

1. Na komputerze: Prompt → Strukturalna architektura

W Visual Paradigm Desktop:

Narzędzia → Generowanie wykresów AI → wybierz „Wykres pakietów” → opisz swój system:

„WygenerujWykres pakietów UML dla systemu zarządzania treścią z warstwą prezentacji (interfejs WWW, aplikacja mobilna), warstwą logiki biznesowej (usługa treści, zarządzanie użytkownikami, silnik przepływów), warstwą dostępu do danych (repozytorium, rejestrowanie audytu) i pokaż zależności między warstwami.”

Okno dialogowe utrzymuje wszystko proste i skupione:

Visual Paradigm Desktop AI Package Diagram generation prompt interface

AI tworzy:

  • Pakiety najwyższego poziomu: Warstwa prezentacji, Warstwa logiki biznesowej, Warstwa dostępu do danych
  • Podpakiety: Interfejs WWW, Aplikacja mobilna, Usługa treści, Repozytorium
  • Jasne strzałki zależności (kreskowane) pokazujące przepływ między warstwami

Otrzymany wykres pakietów systemu zarządzania treścią — logiczny, warstwowy i gotowy do przeglądu:

AI-generated UML Package Diagram for Content Management System

Natychmiast edytuj: dodaj pakiet bezpieczeństwa, dostosuj zależności lub zintegruj z wykresami klas.

2. Czatbot: Architektura rozmowa na bieżąco

Do szybkich szkiców lub zdalnych sesji mózgowego sztormu, otwórzCzatbot AI Visual Paradigm:

„Stwórz wykres pakietów UML dla systemu bankowego: podstawowe usługi bankowe, zarządzanie kontami, zarządzanie klientami, przetwarzanie transakcji, zgodność i audyt.”

Czatbot generuje go w czasie rzeczywistym — pakiety, podpakiety i zależności pojawiają się natychmiast. Przykładowy wynik dla systemu bankowego:

AI-generated UML Package Diagram for Banking System via Chatbot

Dopasuj w rozmowie: „Dodaj pakiet bramki płatności z zależnością od przetwarzania transakcji.” Natychmiastowa aktualizacja. Idealne do wczesnych sesji projektowych lub nauczania UML.

Dlaczego diagramy pakietów + AI mają znaczenie w 2026 roku

Dobra architektura zaczyna się od jasnych granic. Diagramy pakietów pokazują modułowość, warstwy i zależności jeszcze przed napisaniem jednej linii kodu. Ręczne tworzenie spowalnia Cię; AI usuwa opór.

Przypadki użycia, które wyróżniają się:

  • Warstwowe aplikacje przedsiębiorstwowe
  • Granice mikroserwisów
  • Nauczanie projektowania modułowego
  • Szybkie planowanie refaktoryzacji

Zmienić zakres w trakcie dyskusji? Ponownie wygeneruj. Potrzebny nowy moduł? Dodaj go. Taka szybkość utrzymuje architekturę elastyczną i komunikację zespołu ostrożną.

Gotowy na wizualizację struktury swojego systemu?

Visual Paradigm’sGenerator diagramów pakietów z AIprzekształca niejasne pomysły w profesjonalne pakiety UML w szybki sposób — niezależnie od tego, czy chodzi o CMS, bankowość, e-handel czy dowolny system modułowy.

  • Pobierz Visual Paradigm Desktop → Pełna moc modelowania:Pobierz teraz
  • Wypróbuj chatbot z AI online → Natychmiastowe szkice architektury:Rozpocznij rozmowę

Przestań walczyć z pudełkami i strzałkami. Zacznij projektować inteligentniej — już dziś.

Linki powiązane

Te artykuły wyjaśniają, jaksztuczna inteligencja jest stosowana dodiagramów pakietów UMLdo automatycznego grupowania logicznego elementów systemu, umożliwiając programistom natychmiastowe generowanie struktur architektonicznych na podstawie zapytań w języku naturalnym, aby lepiej zarządzaćzależnościami oprogramowania iskalowalności systemu.

  1. Generator diagramów z AI teraz obsługuje diagramy pakietów w Visual Paradigm: Ten artykuł opisuje wprowadzenie nowych funkcji, które pozwalają na generowanie diagramów pakietów przy użyciu technologii AI w celu poprawy wizualizacji architektury oprogramowania.
  2. Natychmiast generuj diagramy pakietów UML za pomocą Visual Paradigm AI: Niniejszy przewodnik skupia się na wykorzystywaniu narzędzi opartych na AI w celu tworzenia profesjonalnych diagramów pakietów UML z minimalnym wysiłkiem ręcznym.
  3. Interaktywny generator diagramów pakietów UML: Ten zasób zapewnia dostęp do interaktywnego narzędzia do tworzenia i edytowania diagramów pakietów w czasie rzeczywistym za pośrednictwem interfejsu AI opartego na rozmowie.
  4. Diagram pakietów UML: Kompletny przewodnik dotyczący strukturyzowania kodu za pomocą AI: Niniejszy kompletny przewodnik wyjaśnia, jak AI wspomaga strukturyzowanie kodu, zarządzanie złożonymi zależnościami oraz utrzymanie integralności architektury.
  5. Generowanie diagramów pakietów UML na podstawie tekstowych podpowiedzi: Ten artykuł bada, jak przekształcić surowe pomysły i tekstowe podpowiedzi w szczegółowe diagramy pakietów UML za pomocą zaawansowanych funkcji modelowania opartego na AI.
  6. Poradnik do diagramów pakietów UML za pomocą Visual Paradigm: Ten poradnik przedstawia krok po kroku sposób wykorzystywania diagramów pakietów do strukturyzowania elementów oprogramowania i efektywnego wizualizowania ich relacji.
  7. Funkcje oprogramowania do diagramów pakietów – Visual Paradigm Online: Ten przegląd wyróżnia narzędzia online dostępne do wspólnej obsługi diagramów pakietów, w tym kontroli wersji i edycji w czasie rzeczywistym.
  8. Co to jest diagram pakietu w UML? – Przewodnik Visual Paradigm: Ten podstawowy zasób wprowadza rolę diagramów pakietów w organizowaniu złożonych systemów oprogramowania poprzez logiczne grupowanie.
  9. Modelowanie architektury oprogramowania za pomocą diagramów pakietów UML: Ten artykuł omawia najlepsze praktyki dotyczące wykorzystywania diagramów pakietów do organizowania i komunikowania struktury modułowej architektury systemu.
  10. Przykłady i szablony diagramów pakietów – Galeria Visual Paradigm: Ta galeria oferuje zbiór rzeczywistych szablonów i przykładów, które mogą inspirować i przyspieszać projektowanie oprogramowania modułowego.

Od problemu do raportu: Jak AI prowadzi Cię przez podróż przypadku użycia

Discover how AI guides your use case journey from problem to report with Visual Paradigm’s intelligent development assistant.

Wyobraź sobie, że jesteś menedżerem projektu odpowiedzialnym za uruchomienie nowej platformy kursów online. Pierwszym wyzwaniem jest jasne sformułowanie problemu, a następnie jego przekształcenie w funkcjonalny system. Tutaj zaczyna się Asystent do rozwoju opartego na przypadkach użycia, narzędzie zasilane sztuczną inteligencją od Visual Paradigm, wchodzi w grę. Nie tylko pomaga Ci pisać dokumenty, ale prowadzi Cię przez kompletny, strukturalny proces przekształcania niejasnej idei w szczegółowy, wykonalny plan projektu. Proces jest tak intuicyjny, jakbyś miał obok siebie doświadczonego analityka biznesowego i architekta technicznego. Ten szczegółowy przegląd pozwala poznać podstawowe funkcje tego potężnego narzędzia, wykorzystując rzeczywisty przykład platformy kursów online, aby pokazać, jak ułatwia ono cały cykl życia przypadków użycia.

Szybki podsumowanie: Kluczowe wnioski z Asystenta do rozwoju opartego na przypadkach użycia

  • Zacznij od jasnego sformułowania problemu, aby określić podstawowy cel projektu.

  • Wykorzystaj AI do automatycznego generowania listy kandydatów do przypadków użycia i aktorów.

  • Wizualizuj funkcjonalność systemu za pomocą diagramów przypadków użycia i Diagramów czynności.

  • Priorytetyzuj funkcje za pomocą strukturalnej metody MoSCoW, aby skupić się na pracach o wysokim znaczeniu.

  • Generuj szczegółowe opisy przypadków użycia i wykonywalne scenariusze testów Gherkin.

  • Twórz kompleksowe raporty, aby przekazywać zakres i plany projektu.

  • Śledź postępy i utrzymuj jedno jedyne źródło prawdy za pomocą centralnego pulpitu.

Krok 1: Definiowanie problemu za pomocą AI

Każdy sukces projektu zaczyna się od jasnego zrozumienia problemu, który ma zostać rozwiązany. Droga z Asystentem do rozwoju opartego na przypadkach użycia zaczyna się na karcie „Sformułowanie problemu”. Tutaj wpisujesz nazwę projektu i krótki opis. Następnie AI wykorzystuje te informacje do wygenerowania kompleksowego sformułowania problemu. Jak widać w Obraz 1, narzędzie wykorzystało nazwę projektu „Platforma kursów online” i krótki opis „Rynek dla instruktorów do tworzenia i sprzedawania kursów, oraz dla uczniów do zapisywania się i uczęszczania” w celu wygenerowania szczegółowej narracji. Ta narracja identyfikuje kluczowe problemy: uczniowie mają trudności z znalezieniem odpowiednich kursów, podczas gdy instruktorzy napotykają trudności z dotarciem do szerokiego odbiorcy i monetizacją swojej wiedzy. To AI-generowane sformułowanie problemu stanowi fundament projektu, zapewniając, że wszyscy członkowie zespołu mają jednolite zrozumienie od samego początku.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. we are now in step 1. It shows th

Krok 2: Identyfikacja przypadków użycia z pomocą AI

Po zdefiniowaniu problemu kolejnym logicznym krokiem jest identyfikacja kluczowych funkcjonalności, które system musi zapewnić. Karta „Kandydatów do przypadków użycia” asystenta, pokazana w Obraz 2, automatyzuje ten proces. Po analizie sformułowania problemu AI proponuje listę przypadków użycia, każdy powiązany z aktorem (np. Instruktor, Uczeń lub Administrator). Dla naszej platformy kursów online AI proponuje przypadki użycia takie jak „Utwórz nowy kurs”, „Prześlij zawartość kursu”, „Przeglądaj i wyszukuj kursy” oraz „Zapisz się na kurs”. Ta lista stanowi solidny punkt wyjścia, oszczędzając znaczną ilość czasu i wysiłku, które inaczej zużylibyśmy na sesje mózgowego sztormu. Możesz następnie dopasować te propozycje, dodać nowe lub usunąć nieaktualne, aby stworzyć kompletną listę funkcjonalności systemu.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 2. It shows a

Krok 3: Wizualizacja systemu za pomocą diagramu przypadków użycia

Po zidentyfikowaniu przypadków użycia, kluczowe jest wizualizowanie, jak oddziałują one z aktorami systemu. Karta „Diagram przypadków użycia”, przedstawiona na Obraz 3, pobiera listę przypadków użycia i aktorów i automatycznie generuje jasny, graficzny obraz. Ten diagram pokazuje relacje między aktorami (Instruktor, Uczeń, Administrator) a funkcjami systemu (Utwórz nowy kurs itd.). Generowanie za pomocą AI zapewnia dokładność i profesjonalne formatowanie. Ten element wizualny jest nieoceniony w komunikacji, pozwalając stakeholderom, programistom i projektantom szybko zrozumieć zakres i funkcjonalność systemu, nie wnikając w gęste dokumenty tekstowe.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 3. It shows a

Krok 4: Priorytetyzacja funkcji w celu maksymalnego wpływu

Nie wszystkie przypadki użycia są równe. Sukces projektu często zależy od skupienia się najpierw na najważniejszych funkcjach. Karta „Priorytetyzacja przypadków użycia”, jak pokazano w Obraz 4, zapewnia potężny framework do tego. Pozwala przypisać wartość użytkownika i wartość biznesową (w skali 0–10) do każdego przypadku użycia, a następnie zastosować metodę priorytetyzacji MoSCoW (Muszą mieć, Powinny mieć, Mogą mieć, Nie będą mieć). W naszym przykładzie AI pomógł zidentyfikować, że funkcje „Utwórz nowy kurs” i „Prześlij zawartość kursu” to funkcje „Muszą mieć”, ponieważ są one istotne dla podstawowej funkcjonalności platformy. Ta strukturalna priorytetyzacja zapewnia, że zespół deweloperski skupia się na dostarczaniu najwyższej wartości dla użytkowników i biznesu, unikając marnowania wysiłku na funkcjach o niskim priorytecie.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 4. It shows th

Krok 5: Szczegółowe opisywanie przypadków użycia i generowanie diagramów działań

Po ustaleniu ogólnego obrazu kolejnym krokiem jest szczegółowe omówienie każdego przypadku użycia. Kartka „Szczegóły przypadku użycia”, pokazana w Obraz 5, pozwala stworzyć kompletny szablon dla wybranego przypadku użycia. AI może wygenerować szczegółowe opisy, w tym warunki wstępne, główny przebieg i alternatywne przebiegi. Dla przypadku użycia „Utwórz nowy kurs” AI dostarcza strukturalny szablon, który przedstawia konieczne kroki. Aby dalej ułatwić zrozumienie, asystent może wygenerować „Diagram działania” dla tego samego przypadku użycia, jak pokazano w Obraz 6. Ten diagram wizualnie przedstawia krok po kroku przebieg działania, pokazując sekwencję czynności od zalogowania się nauczyciela po zapisanie kursu. Taki poziom szczegółowości jest kluczowy zarówno dla programistów, jak i zespołów testowych.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 5. It shows thThis is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are still in step 5. It shows

Krok 6: Generowanie scenariuszy testowych i diagramów sekwencji

Dla zespołu deweloperskiego kolejnym krytycznym krokiem jest stworzenie testowalnych scenariuszy. Karta „Scenariusze”, pokazana w Obraz 7, pozwala generować wykonywalne scenariusze Gherkin bezpośrednio z opisów przypadków użycia. Te scenariusze, napisane w języku potocznym (Dane-When-Then), są idealne do testów automatycznych. AI może wygenerować główny scenariusz oraz scenariusze alternatywne, np. dla niepoprawnego tytułu. Aby dalej wyjaśnić wewnętrzną pracę systemu, asystent może wygenerować „Diagram sekwencji”, jak pokazano w Obraz 8. Ten diagram pokazuje interakcję między nauczycielem, panelem internetowym, interfejsem API serwera backend, bazą danych i usługą powiadomień, dając jasny obraz architektury systemu i przepływu danych.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 6. It shows the AIThis is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are still in step 6. It shows

Krok 7: Tworzenie kompleksowych raportów projektowych

W trakcie całego procesu rozwoju jest kluczowe komunikowanie postępu projektu i jego planów dla różnych stakeholderów. Karta „Generuj raport”, jak pokazano w Obraz 9, ułatwia to. Możesz generować różne raporty, takie jak „Przegląd projektu”, „Plan wdrożenia”, „Plan testów QA” lub „Lista zadań dla programistów”. Te raporty są generowane z pomocą AI, zapewniając ich spójność i kompleksowość. Na przykład raport „Przegląd projektu” podsumowuje cały projekt, w tym podsumowanie dla kierownictwa, kluczowe funkcje oraz uzasadnienie priorytetyzacji. Jeden, jedyny źródło informacji zapewnia, że wszyscy są zgodni i poinformowani.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 7. It shows a repo

Krok 8: Śledzenie postępu za pomocą pulpitu

Na końcu podróż kończy się na „Pulpicie”, jak pokazano w Obraz 10. Ten centralny punkt zapewnia ogólny przegląd stanu projektu. Pokazuje procent ukończenia projektu, całkowitą liczbę przypadków użycia oraz liczbę elementów „Muszą mieć”. Lista kontrolna projektu pozwala śledzić postęp, przy czym każdy ukończony krok oznaczony jest jako „Zrobione”. Ta rzeczywista wizualizacja stanu projektu jest nieoceniona dla menedżerów projektów i liderów zespołów, umożliwiając identyfikację węzłów zatorów i zapewnienie, że projekt pozostaje na właściwym torze.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 8. It shows the da

Asystent do rozwoju opartego na przypadkach użycia to więcej niż tylko narzędzie; to kompleksowy przepływ pracy, który wprowadza przejrzystość i efektywność w procesie tworzenia oprogramowania. Wykorzystując AI na każdym etapie – od definiowania problemu po generowanie raportów – pomaga zespołom szybciej i dokładniej przechodzić od wymagań do wdrożenia. Wynikiem jest dobrze zorganizowany, dobrze dokumentowany projekt zgodny z celami biznesowymi i potrzebami użytkowników. Jeśli szukasz sposobu na zoptymalizowanie procesu tworzenia przypadków użycia, to narzędzie wspomagane przez AI to potężne rozwiązanie.

Gotowy zobaczyć, jak Asystent do rozwoju opartego na przypadkach użycia może przekształcić Twój następny projekt? Wypróbuj teraz.

Linki powiązane

Modelowanie przypadków użycia to podstawowa technika inżynierii oprogramowania używana do zapisywania wymagań funkcjonalnych poprzez wizualizację interakcji między zewnętrznymi aktorami a wewnętrznymi funkcjami systemu. Nowoczesne platformy teraz wykorzystują automatyzację opartą na technologii AI w celu dopracowania diagramów, generowania kompleksowych opisów przypadków użycia, a konwersji modeli na przypadki testowe lub diagramy aktywności w celu utrzymania spójności projektu i śledzenia. Zaawansowane narzędzia takie jak edytor przebiegu zdarzeń i analizator scenariuszy pozwalają zespołom programistycznym na weryfikację i dokumentowanie uporządkowanych sekwencji zdarzeń w celu poprawy ogólnej przejrzystości systemu.

  1. Co to jest diagram przypadków użycia? – Kompletny przewodnik po modelowaniu UML: szczegółowy przegląd obejmujący kluczowe elementy, cele i najlepsze praktyki do modelowania wymagań.

  2. Poradnik krok po kroku – Diagramy przypadków użycia – od początkującego do eksperta: praktyczny zasób, który prowadzi użytkowników przez podstawowe do zaawansowanych technik tworzenia skutecznych diagramów przypadków użycia.

  3. Wszystko, co musisz wiedzieć o modelowaniu przypadków użycia: kompleksowe omówienie zasad i zastosowańmodelowania przypadków użycia w projektowaniu systemów.

  4. Visual Paradigm – Funkcje opisu przypadków użycia: Szczegóły specjalistycznych narzędzi używanych do precyzyjnego dokumentowania interakcji użytkownikai zorganizowanego zachowania systemu.

  5. Opanowanie diagramów przypadków użycia sterowanych AI za pomocą Visual Paradigm: Poradnik dotyczący wykorzystania AI do tworzenia inteligentnych, dynamicznych diagramówdla nowoczesnych systemów oprogramowania.

  6. Przewodnik po używaniu edytora przebiegu zdarzeń w Visual Paradigm: Krok po kroku instrukcje dokumentowania zorganizowanych sekwencji zdarzeńw ramach scenariusza przypadku użycia.

  7. Rozwijanie scenariuszy za pomocą analizatora scenariuszy przypadków użycia: Przewodnik dotyczący używania analizatorów do badania i doskonalenia przepływów interakcjiw celu zwiększenia przejrzystości systemu.

  8. Konwersja przypadku użycia na diagram działania – przekształcenie wspomagane AI: Zasób wyjaśniający automatyczną konwersjęprzypadków użycia na szczegółowe przepływy systemowe.

  9. Generowanie scenariuszy i przypadków testowych z diagramów przypadków użycia za pomocą AI: Przegląd, jak narzędzia AI automatyzują tworzenie procedur testowych opartych na wymaganiach.

  10. Galeria diagramów przypadków użycia – szablony i przykłady: Wybór przykładów z rzeczywistego światado inspirowania, nauki i szybkiego prototypowania.
