Automatização da Normalização de Banco de Dados: Um Guia Passo a Passo usando o Visual Paradigm AI DB Modeler

Introdução à Normalização Impulsionada por IA

A normalização de banco de dados é o processo crítico de organização de dados para garantir a integridade e eliminar a redundância. Embora tradicionalmente uma tarefa complexa e propensa a erros, as ferramentas modernas evoluíram para automatizar esse “trabalho pesado”. O Visual Paradigm AI DB Modeler atua como uma ponte inteligente, transformando conceitos abstratos em implementações tecnicamente otimizadas e prontas para produção.
Desktop AI Assistant

Para entender o valor dessa ferramenta, considere a analogia da fabricação de um carro. Se um Diagrama de Classes é o esboço inicial e um Diagrama de Relacionamento de Entidades (ERD) é o projeto mecânico, então normalizaçãoé o processo de ajuste do motor para garantir que não haja parafusos soltos ou peso desnecessário. O AI DB Modeler atua como a “fábrica automatizada” que executa esse ajuste com máxima eficiência. Este tutorial guia você pelo processo de usar o AI DB Modeler para normalizar seu esquema de banco de dados de forma eficaz.

Doc Composer

Etapa 1: Acessando o Fluxo de Trabalho Guiado

O AI DB Modeler opera usando um fluxo de trabalho especializado de 7 etapas fluxo de trabalho guiado. A normalização assume o centro do palco em Etapa 5. Antes de chegar a esta etapa, a ferramenta permite que você insira classes conceituais de alto nível. A partir daí, ela utiliza algoritmos inteligentes para preparar a estrutura para otimização, permitindo que os usuários passem de conceitos para tabelas sem esforço manual.

Etapa 2: Avançando pelas Formas Normais

Assim que você chega à fase de normalização, a IA otimiza iterativamente o esquema do banco de dadosatravés de três estágios principais de maturidade arquitetônica. Essa progressão passo a passo garante que seu banco de dados atenda aos padrões da indústria em termos de confiabilidade.

Alcançando a Primeira Forma Normal (1FN)

O primeiro nível de otimização foca na natureza atômica dos seus dados. A IA analisa seu esquema para garantir que:

  • Cada célula da tabela contém um único valor atômico.
  • Cada registro dentro da tabela é único.

Avançando para a Segunda Forma Normal (2FN)

Com base na estrutura da 1FN, a IA realiza uma análise adicional para estabelecer relações fortes entre chaves e atributos. Neste passo, a ferramenta garante que todos os atributos não-chave sejam totalmente funcionais e dependentes da chave primária, eliminando efetivamente dependências parciais.

Finalizando com a Terceira Forma Normal (3FN)

Para alcançar o nível padrão de otimização profissional, a IA avança o esquema para a 3FN. Isso envolve garantir que todos os atributos sejam dependentes apenas na chave primária. Ao fazê-lo, a ferramenta remove dependências transitivas, que são uma fonte comum de anomalias de dados.

Etapa 3: Revisão da Detecção Automatizada de Erros

Durante todo o processo de normalização, o AI DB Modeler empregaalgoritmos inteligentes para detectar falhas de design que frequentemente afetam sistemas mal projetados. Ele procura especificamente por anomalias que poderiam levar a:

  • Erros de atualização
  • Erros de inserção
  • Erros de exclusão

Ao automatizar essa detecção, a ferramenta elimina a carga manual de procurar por possíveis problemas de integridade, garantindo uma base sólida para suas aplicações.

Etapa 4: Compreendendo as Mudanças Arquitetônicas

Uma das características distintas do AI DB Modeler é sua transparência. Diferentemente de ferramentas tradicionais que simplesmente reorganizam tabelas em segundo plano, esta ferramenta atua como um recurso educacional.

Para cada mudança realizada durante as etapas de 1NF, 2NF e 3NF, a IA forneceraciocínios educacionais e explicações. Essas insights ajudam os usuários a compreender as mudanças arquitetônicas específicas necessárias para reduzir redundâncias, servindo como uma ferramenta de aprendizado valiosa para dominar as melhores práticas emprojeto de banco de dados.

Etapa 5: Validação por meio do Playground Interativo

Depois que a IA otimizou o esquema para 3NF, o fluxo de trabalho passa paraEtapa 6, onde você pode verificar o design antes da verdadeiraimplantação. A ferramenta oferece um playground interativo exclusivo para validação final.

Funcionalidade Descrição
Teste ao Vivo Os usuários podem iniciar uma instância de banco de dados no navegador com base no nível de normalização escolhido (Inicial, 1NF, 2NF ou 3NF).
População com Dados Realistas O ambiente é preenchido comdados de amostra realistas gerados por IA, incluindo declarações INSERT e scripts DML.

Este ambiente permite que você teste consultas e verifique o desempenho contra a estrutura normalizada imediatamente. Ao interagir com dados inicializados, você pode confirmar que o esquema manipula as informações corretamente e de forma eficiente, garantindo que o “motor” esteja perfeitamente ajustado antes que o carro saia da oficina.

Transformando a Otimização de Processos: Um Guia Abrangente sobre Mapeamento de Fluxo de Valor com IA

Introdução ao Mapeamento de Processos Moderno

Mapeamento de Fluxo de Valor(VSM) tem sido amplamente reconhecido como um pilar da metodologia Lean. Ele fornece às organizações insights visuais essenciais sobre eficiência de processos, fluxos de materiais e trocas de informações. No entanto, a abordagem tradicional para criar e analisar esses mapas tem sido historicamente um esforço manual e intensivo, envolvendo quadros brancos, post-its e softwares de desenho estáticos. Esse processo manual frequentemente cria uma barreira de entrada, impedindo equipes de iterar rapidamente sobre suas melhorias de fluxo de trabalho.

O cenário da otimização de processos está mudando com a introdução de ferramentas com inteligência artificial. Especificamente, o surgimento doEditor de Mapeamento de Fluxo de Valor com IArepresenta um salto significativo. Essa tecnologia permite que profissionais gerem mapas completos e ricos em dados de fluxo de valor simplesmente descrevendo um processo em linguagem natural. Ao passar da elaboração manual para a automação inteligente, as empresas podem passar de ideias brutas para insights acionáveis em minutos, em vez de horas.

O que é Mapeamento de Fluxo de Valor com Inteligência Artificial?

Mapeamento de Fluxo de Valor com IA (VSM) Editor não é meramente uma ferramenta de desenho; é uma plataforma sofisticada e inteligente projetada para visualizar, analisar e otimizar fluxos de trabalho. No seu cerne, ele utiliza processamento de linguagem natural (NLP) para transformar descrições simples de processos em diagramas completos e editáveis. Essa capacidade democratiza o acesso às ferramentas Lean, permitindo que usuários com diferentes níveis de conhecimento técnico criem mapas de qualidade profissional.

Além da visualização, essas ferramentas incorporam motores de diagramação que permitem a refinamento granular. Os usuários podem ajustar etapas do processo, editar pontos de dados e reorganizar fluxos usando interfaces intuitivas de arrastar e soltar. A integração de um analista de IA eleva ainda mais a ferramenta, atuando como um consultor virtual que analisa os dados do VSM para gerar relatórios esclarecedores, identificar gargalos e sugerir melhorias estratégicas automaticamente.

Principais Recursos do Editor de VSM com IA

Para revolucionar verdadeiramente a otimização de processos, as ferramentas VSM modernas combinam automação com capacidades analíticas profundas. Abaixo estão os recursos críticos que definem essa tecnologia:

1. Geração de Diagrama a partir de Texto

O benefício mais imediato das ferramentas VSM com IA é a capacidade de gerar um mapa a partir de inglês simples. Os usuários descrevem seu fluxo de trabalho — detalhando a sequência de operações, pontos de estoque e fluxos de informações — e o gerador de VSM cria instantaneamente um diagrama detalhado. Isso elimina a paralisia diante de uma tela em branco e fornece uma estrutura imediata para trabalhar.

2. Cálculo Automatizado de Cronograma e Métricas

O cálculo manual de métricas Lean está sujeito a erros humanos. Editores impulsionados por IA automatizam isso completamente. À medida que os usuários modificam o mapa, a ferramenta calcula automaticamente métricas críticas em tempo real, incluindo:

  • Tempo Total de Entrega: O tempo total necessário para que um processo seja concluído do início ao fim.
  • Tempo de Valor Adicionado (TVA): A parcela do tempo gasto em atividades que realmente agregam valor ao cliente.
  • Porcentagem de Eficiência do Processo: Uma métrica derivada que indica o quão fluido é o fluxo de trabalho.

3. Análise e Relatórios com Inteligência Artificial

Talvez o recurso mais transformador seja o consultor de IA embutido. Os usuários podem solicitar uma análise do seu mapa de estado atual. A IA analisa a estrutura de dados, cronogramas e fluxos para gerar um relatório profissional. Esse relatório destaca descobertas-chave, identifica métricas de desempenho e oferece recomendações estratégicas para eliminar desperdícios e melhorar o throughput.

4. Opções de Exportação de Alta Fidelidade

Para que um VSM seja eficaz, ele precisa ser comunicável. A ferramenta facilita a exportação de mapas concluídos como imagens PNG de alta resolução. Isso garante que os resultados possam ser facilmente integrados a relatórios gerenciais, apresentações para partes interessadas ou discussões em equipe sem perda de qualidade visual.

Público-Alvo e Casos de Uso

O mapeamento de processos com inteligência artificial é versátil, atendendo a uma ampla gama de profissionais envolvidos na eficiência organizacional. A tabela abaixo mostra quem se beneficia mais e como:

Função Benefício Principal
Gerentes de Operações Identificar e eliminar desperdícios (Muda) nas linhas de produção para reduzir custos e melhorar a velocidade.
Consultores de Melhoria de Processos Criar e analisar rapidamente VSMs para clientes, entregando valor mais rápido durante as consultorias.
Equipes de Desenvolvimento de Software Aplicar princípios Lean aos fluxos de trabalho DevOps e Ágil para simplificar as pipelines de CI/CD.
Analistas de Negócios Mapear jornadas complexas dos clientes e processos internos de negócios para melhorar a experiência do usuário.

Da Visualização à Insight Ação

O objetivo final de Mapeamento de Fluxo de Valornão é o próprio mapa, mas a otimização que ele possibilita. Ao aproveitar a inteligência artificial, as organizações podem deixar de gastar tempo desenhando e começar a gastar tempo analisando. As insights automatizadas fornecidas por essas ferramentas permitem que as equipes se concentrem em estratégias de alto nível em vez de formatação de baixo nível.

Se o objetivo for reduzir o tempo de ciclo em uma fábrica ou simplificar um sistema de tickets de atendimento ao cliente, Mapeamento de Fluxo de Valor com IAfornece a clareza necessária para tomar decisões baseadas em dados. Ele fecha a lacuna entre o estado atual e o estado futuro, garantindo que a melhoria de processos seja contínua, precisa e eficiente.

Além do Esboço: Por que a IA Casual Falha na Modelagem Visual Profissional (e Como o Visual Paradigm Resolve Isso)

A Era da IA na Arquitetura de Software

No cenário em rápida evolução de engenharia de softwaree arquitetura empresarial, a capacidade de transformar requisitos abstratos em designs precisos e ações concretas é uma habilidade crítica. Modelos de Linguagem de Grande Escala (LLMs) de propósito geral, como o ChatGPT e o Claude, revolucionaram a forma como brainstormeamos e geramos textos. No entanto, quando se trata de modelagem visual profissional, essas ferramentas frequentemente falham. Elas produzem o que pode ser melhor descrito como “esboços”—aproximações grosseiras que carecem da rigidez de plantas projetadas.


Este guia abrangente explora a lacuna significativa entre o diagramação casual com IA e as necessidades profissionais, e como o Visual Paradigm (VP) ecossistema de IAfecha essa lacuna ao oferecer capacidades de diagramação padronizadas, persistentes e iterativas.

1. O Problema do “Artista de Esboços”: Limitações dos LLMs de IA Casual

Ferramentas de IA casual tratam a diagramação principalmente como uma extensão da geração de texto. Quando solicitadas a criar um diagrama, elas geralmente geram código em formatos como Mermaid ou PlantUML. Embora impressionante para visualizações rápidas, essa abordagem carece da profundidade necessária para contextos de engenharia profissional.

Sem Motor de Renderização ou Edição Nativo

Os LLMs geram sintaxe baseada em texto (por exemplo, código de fluxograma Mermaid), mas não oferecem visualizador ou editor integrado para gráficos vetoriais de alta qualidade (SVG). Os usuários são obrigados a colar o código em renderizadores externos, perdendo instantaneamente a interatividade. Se uma alteração for necessária, o usuário deve solicitar uma regeneração completa do código, frequentemente resultando em um layout completamente diferente.

Inaccurácias Semânticas e Violacões de Padrões

Modelos genéricos frequentemente interpretam incorretamente padrões rigorosos de modelagem, como UML ou ArchiMate. Erros comuns incluem:

  • Confundir agregação (propriedade compartilhada) com composição (propriedade exclusiva).
  • Desenhar setas de herança ou direções de relacionamento inválidas.
  • Criar associações bidirecionais onde associações unidirecionais são tecnicamente corretas.

Embora os resultados possam parecer esteticamente agradáveis, eles falham como artefatos de engenharia porque não seguem as regras semânticas que regem a arquitetura de sistemas.

Falta de Estado Persistente

Talvez a limitação mais frustrante seja a falta de memória sobre a estrutura visual. Cada prompt regenera o diagrama do zero. Por exemplo, pedir a um LLM para “adicionar tratamento de erros a este diagrama de sequência” frequentemente quebra o layout existente, desconecta conectores ou esquece completamente elementos anteriores. Não há estado persistente para rastrear a evolução do modelo.

2. Riscos do Mundo Real de Depender de Diagramação Casual com IA

Usar LLMs gerais para trabalhos arquitetônicos sérios introduz riscos que podem comprometer a qualidade do projeto e o cronograma.

A Falha entre Projeto e Implementação

Visuais vagos ou semanticamente incorretos levam a códigos desalinhados. Equipes de desenvolvimento gastam tempo valioso em reuniões tentando esclarecer a intenção por trás de um diagrama que carece de precisão. Uma “imagem bonita” que está tecnicamente errada é pior do que nenhum diagrama.

Dependência de Sintaxe

Irônico, usar ferramentas de “apoio por IA” como o ChatGPT para diagramas frequentemente exige que o usuário aprenda uma sintaxe especializada (Mermaid/PlantUML) para corrigir erros manualmente. Isso cria uma barreira de conhecimento que anula as vantagens de eficiência do uso de IA.

Isolamento do Fluxo de Trabalho

Diagramas gerados por LLMs são imagens estáticas ou trechos de código. Eles estão desconectados do controle de versão, plataformas de colaboração e tarefas posteriores como geração de código ou criação de esquemas de banco de dados. Eles existem em um silo, incapazes de evoluir junto com o projeto.

3. Como o Visual Paradigm AI Entrega Modelagem de Qualidade Profissional

O Visual Paradigm transformou a diagramação em umprocesso conversacional, orientado por padrões e integradoprocesso. Diferentemente dos LLMs baseados em texto, o VP AI entende os meta-modelos subjacentes deUML 2.5,ArchiMate3, C4, BPMN, eSysML, produzindo modelos compatíveis e editáveis.

Estrutura Persistente com Tecnologia de “Revisão de Diagrama”

Visual Paradigmmantém os diagramas comoobjetos vivosem vez de scripts descartáveis. Os usuários podem emitir comandos em linguagem natural para atualizar partes específicas de um diagrama sem acionar uma regeneração completa.

Por exemplo, um usuário pode comandar:“Adicione uma etapa de autenticação de dois fatores após o login” ou“Renomeie o ator Cliente para Usuário.”O sistema ajusta instantaneamente o layout, os conectores e os significados, preservando a integridade do restante do modelo. Isso elimina os links quebrados e o caos no layout comuns em ferramentas casuais.

Inteligência Compatível com Padrões

Treinado em notações formais, o VP AI aplica ativamente regras, garantindo:

  • Multiplicidade correta nas associações.
  • Uso adequado de estereótipos.
  • Visualizações válidas do ArchiMate (por exemplo, Mapas de Capacidades, Uso de Tecnologia).

Isso resulta em plantas técnicas confiáveis que podem ser confiadas por desenvolvedores e arquitetos por igual.

4. Ponte entre Requisitos e Design: Fluxos de Trabalho Avançados de IA

Visual Paradigm vai além da geração simples, oferecendo aplicações estruturadas que orientam os usuários desde ideias abstratas até designs concretos.

Análise de Texto Impulsionada por IA

Este recurso analisa textos não estruturados—como documentos de requisitos ou histórias de usuários—para extrair classes candidatas, atributos, operações e relações. Pode gerar automaticamente um diagrama de classes inicial com base na análise.
AI Diagram Generator | Visual Paradigm

Cenário de Exemplo:Insira uma descrição como“Uma plataforma de comércio eletrônico permite que os clientes naveguem por produtos, adicionem ao carrinho, finalizem a compra com gateway de pagamento e acompanhem pedidos.”A IA identifica classes (Cliente, Produto, Carrinho, Pedido, Gateway de Pagamento), atributos (preço, quantidade) e associações (Cliente faz Pedido).

O Assistente de IA de 10 Etapas

Para diagramas complexos comoUML Modelos de Classe, o VP oferece um assistente guiado. Esta ferramenta conduz os usuários por uma progressão lógica: Definir Propósito → Escopo → Classes → Atributos → Relações → Operações → Revisão → Geração. Esta abordagem com o ser humano no loop valida o design em cada etapa, evitando os erros de “um único disparo” comuns na geração baseada em prompts.

5. Comparação: LLMs Casuais vs. IA do Visual Paradigm

Recursos LLMs Casuais (ChatGPT, Claude) IA do Visual Paradigm
Formato de Saída Código baseado em texto (Mermaid, PlantUML) Modelos Nativos Editáveis e Gráficos Vetoriais
Estado e Persistência Nenhum (regenera do zero) Persistente (Suporta atualizações incrementais)
Conformidade com padrões Baixo (Gera sintaxe/regras incorretas) Alto (Aplica regras UML/BPMN/ArchiMate)
Editabilidade Requer edições manuais de código Interface conversacional e arrastar e soltar
Integração Trechos isolados Ciclo de vida completo (Geração de código, Esquema de banco de dados, Trabalho em equipe)

Conclusão: Da modelagem manual à engenharia inteligente

A modelagem tradicional muitas vezes se sente como esculpir mármore—lenta, propensa a erros e irreversível. Os LLMs de IA casuais melhoraram a velocidade de esboçar, mas permanecem limitados pela sua incapacidade de produzir visualizações consistentes, persistentes e projetadas.

Visual Paradigm AI atua como uma impressora 3D de alta precisão para arquitetura de software. Permite que os usuários insiram especificações em inglês simples e recebam estruturas compatíveis com padrões, editáveis. Suporta iterações conversacionais e impulsiona a implementação diretamente por meio da geração de código e integração com banco de dados.

AI Diagram Generation Guide: Instantly Create System Models with Visual  Paradigm's AI - Visual Paradigm Guides

Para arquitetos de software, equipes empresariais e desenvolvedores cansados de regenerar trechos quebrados do Mermaid, o Visual Paradigm representa a próxima evolução: modelagem inteligente que respeita padrões, preserva a intenção e acelera a entrega.

Um Guia Completo sobre Diagramas de Sequência UML para Desenvolvimento Orientado a Casos de Uso: O Que, Por Que, Como e Como a IA Torna Isso Fácil

No desenvolvimento de software moderno, design orientado a casos de uso é um alicerce do modelagem eficaz de sistemas. Foca em capturar objetivos do usuário e comportamentos do sistema através de cenários do mundo real. No centro dessa abordagem está o diagrama de sequência UML—uma ferramenta visual poderosa que traz casos de uso à vida mostrando como os objetos interagem ao longo do tempo.

Online Sequence Diagram Tool

Este guia abrangente é projetado para iniciantes e equipes que desejam entender:

  • O que são diagramas de sequência e por que eles importam

  • Como criá-los usando um abordagem orientada a casos de uso

  • Conceitos-chave e exemplos do mundo real

  • Como O Gerador de Diagramas de Sequência com IA do Visual Paradigm acelera todo o processo—tornando a modelagem mais rápida, inteligente e colaborativa.


🎯 O que é uma Abordagem Orientada a Casos de Uso?

Uma abordagem orientada a casos de uso centra o design do sistema em objetivos do usuário. Cada caso de uso descreve uma interação específica entre um usuário (ator) e o sistema para alcançar um resultado significativo.

Exemplo:
“Como cliente, quero fazer login em minha conta para poder visualizar meu histórico de pedidos.”

Casos de uso não são apenas documentação—eles sãoplantas para funcionalidades, ediagramas de sequênciasão a forma ideal de visualizar como esses casos de uso se desenrolam em tempo real.


🧩 Por que usar diagramas de sequência no desenvolvimento orientado a casos de uso?

Diagramas de sequência são especialmente adequados para apoiar o modelagem de casos de uso porque eles:

✅ Mostram o fluxo dinâmicodas interações
✅ Destacam o tempo e a ordemdas mensagens
✅ Clareiam as responsabilidadesentre objetos
✅ Exponham casos extremos (por exemplo, entrada inválida, tempo esgotado)
✅ Apóiam a validaçãodos casos de uso durante o design e testes
✅ Melhoram a comunicaçãoentre desenvolvedores, testadores e partes interessadas

🔍 Sem diagramas de sequência, os casos de uso podem permanecer abstratos. Com eles, eles se tornamplantas executáveis.


📌 Conceitos-chave de diagramas de sequência UML (amigável para iniciantes)

Antes de mergulhar nos casos de uso, vamos dominar os blocos fundamentais:

Sequence Diagram Example

Elemento Descrição Visual
Linhas de vida Linhas tracejadas verticais que representam objetos ou atores. Mostra a existência ao longo do tempo. ───────────────
Mensagens Setas horizontais entre linhas de vida. Mostram a comunicação.
  • Síncrono Seta sólida com ponta preenchida. O chamador espera pela resposta.
  • Assíncrono Seta sólida com ponta aberta. Sem espera.
  • Retorno Seta tracejada (resposta).
  • Mensagem auto Seta que retorna para a mesma linha de vida (processamento interno).
Barras de ativação Retângulos finos nas linhas de vida que mostram quando um objeto está ativo. ▯▯▯
Fragmentos combinados Caixas que representam lógica de controle:
  • alt Alternativas (se/senão) alt: sucesso / falha
  • opt Opcional (pode ou não acontecer) opt: imprimir comprovante
  • loop Repetição (por exemplo, loop while) loop: tentar 3 vezes
  • par Execução paralela par: verificar pagamento & estoque
Criação/Exclusão criarmensagem ou “X” no final de uma linha de vida criar: UsuárioouX

💡 Dica: Sempre comece comum caso de uso, depoismapeie-o para um diagrama de sequência.


🔄 Como criar um diagrama de sequência a partir de um caso de uso (passo a passo)

Vamos percorrer um exemplo do mundo real usando umabordagem orientada a casos de uso.

Free AI Sequence Diagram Refinement Tool - Visual Paradigm AI


📌 Exemplo: Caso de uso – “Usuário entra no sistema”

Texto do Caso de Uso:

Como usuário, quero entrar em minha conta usando meu nome de usuário e senha para poder acessar meu perfil.

Etapa 1: Identificar Atores e Objetos

  • AtorUsuário

  • ObjetosLoginViewLoginControllerBanco de Dados

Etapa 2: Definir o Fluxo Principal

  1. Usuário → LoginView: Insere nome de usuário/senha

  2. LoginView → LoginController: Envia credenciais

  3. LoginController → Banco de Dados: Verifica se o usuário existe

  4. Banco de Dados → LoginController: Retorna resultado

  5. LoginController → LoginView: Envia sucesso/falha

  6. LoginView → Usuário: Exibe mensagem

Etapa 3: Adicionar lógica de controle com fragmentos combinados

Use um alt fragmento para mostrar:

  • Caminho de sucesso: “Login bem-sucedido”

  • Caminho de falha: “Credenciais inválidas”

✅ Isso captura o ponto de decisão no caso de uso.

Etapa 4: Adicionar barras de ativação

  • Adicione barras de ativação em LoginController e Banco de Dados para mostrar o tempo de processamento.

Etapa 5: Diagrama final

Agora você tem um diagrama completo, diagrama de sequência alinhado ao caso de uso que reflete o comportamento real do sistema.

🔗 Veja isso em ação: Diagramas de Sequência UML com Inteligência Artificial


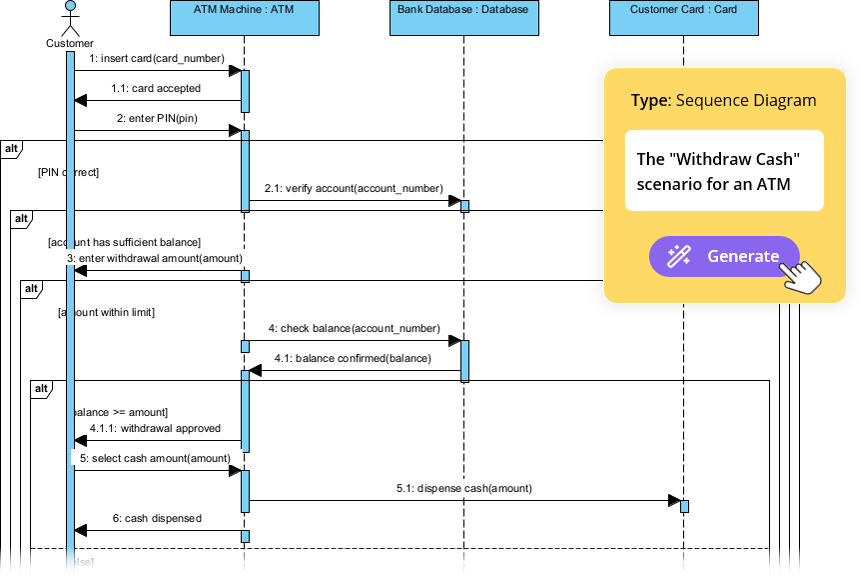

📌 Exemplo 2: Caso de Uso – “Cliente retira dinheiro do caixa eletrônico”

Texto do Caso de Uso:

Como cliente, quero retirar dinheiro de um caixa eletrônico para ter acesso ao meu dinheiro. Se o saldo for insuficiente, quero ser notificado.

Etapa 1: Identificar Participantes

  • AtorCliente

  • ObjetosCaixa EletrônicoLeitor de CartãoServidor BancárioDispensador de Dinheiro

Etapa 2: Fluxo Principal

  1. Cliente → Caixa Eletrônico: Insere o cartão

  2. Caixa Eletrônico → Leitor de Cartão: Lê o cartão

  3. Caixa Eletrônico → Cliente: Solicita o PIN

  4. Cliente → Caixa Eletrônico: Insere PIN

  5. Caixa Eletrônico → Servidor do Banco: Valida PIN

  6. Servidor do Banco → Caixa Eletrônico: Confirma válido

  7. Caixa Eletrônico → Cliente: Solicita valor

  8. Cliente → Caixa Eletrônico: Insere valor

  9. Caixa Eletrônico → Servidor do Banco: Verifica saldo

  10. Servidor do Banco → Caixa Eletrônico: Retorna saldo

  11. Caixa Eletrônico → Dispensador de Dinheiro: Dispensa dinheiro

  12. Caixa Eletrônico → Cliente: Mostra a opção de comprovante

Passo 3: Adicionar Fragmentos

  • laço: Para tentativas de repetição após PIN incorreto

  • opt: Para impressão de comprovante

  • alt: Para “fundos insuficientes” versus “sucesso”

🔗 Veja como a IA lida com isso: Simplifique Fluxos de Trabalho Complexos com a Ferramenta de Diagrama de Sequência com IA


📌 Exemplo 3: Caso de Uso – “Cliente Completa o Checkout de Comércio Eletrônico”

Texto do Caso de Uso:

Como cliente, quero adicionar itens ao meu carrinho, prosseguir para o checkout e concluir o pagamento para poder receber meu pedido.

Passo 1: Participantes

  • ClienteCarrinho de ComprasGateway de PagamentoSistema de EstoqueConfirmação de Pedido

Passo 2: Fluxo com Paralelismo

  1. Cliente → Carrinho de Compras: Adiciona item(s) →laçopara múltiplos itens

  2. Carrinho de Compras → Cliente: Mostra o total

  3. Cliente → Gateway de Pagamento: Inicia o pagamento

  4. Cliente → Sistema de Estoque: Solicita verificação de estoque

  5. Gateway de Pagamento → Banco: Processa pagamento →parcom verificação de estoque

  6. Sistema de Estoque → Gateway de Pagamento: Confirma disponibilidade

  7. Gateway de Pagamento → Carrinho de Compras: Confirma pedido

  8. Carrinho de Compras → Confirmação de Pedido: Envia confirmação

✅ Use par fragmento para mostrar processamento concorrente.

🔗 Veja um tutorial completo: Domando Diagramas de Sequência com Chatbot de IA: Estudo de Caso em Comércio Eletrônico


🤖 Como o Gerador de Diagramas de Sequência com IA do Visual Paradigm ajuda as equipes

Ferramentas tradicionais de modelagem exigem que os usuários arrastem manualmente linhas de vida, desenhem mensagens e posicionem fragmentos—algo demorado e propenso a erros.

AI Diagram Generation Guide: Instantly Create System Models with Visual Paradigm's AI - Visual Paradigm Guides

Do Visual Paradigm ferramentas com IA eliminam esses gargalos, especialmente para equipes que utilizam uma abordagem orientada a casos de uso.

✨ 1. Chatbot de IA: Gere Diagramas a partir de Texto de Casos de Uso em Segundos

Em vez de desenhar manualmente, descreva seu caso de uso em inglês simples:

📝 Prompt:
“Gere um diagrama de sequência para um usuário fazendo login com nome de usuário/senha, incluindo tratamento de erros e tentativa novamente após 3 tentativas falhadas.”

A IA:

  • Identifica atores e objetos

  • Mapeia o fluxo do caso de uso para linhas de vida e mensagens

  • Aplica alternativalaço, e opcional fragmentos automaticamente

  • Gera um diagrama limpo e profissional em em menos de 10 segundos

🔗 Experimente: Diagramas de Sequência UML com Inteligência Artificial


✨ 2. Ferramenta de Refinamento de Diagramas de Sequência com IA: Transforme rascunhos em modelos profissionais

Mesmo se você começar com um esboço rudimentar, o Ferramenta de Refinamento de Diagramas de Sequência com IA melhora-o:

  • Adiciona barras de ativação onde necessário

  • Sugere uso correto de fragmentos (alternativalaçopar)

  • Impõe padrões de design (por exemplo, MVC: Visualização → Controlador → Modelo)

  • Detecta caminhos de erro ausentes e casos extremos

  • Melhora a legibilidade e a consistência

🔗 Saiba como: Tutorial Completo: Usando a Ferramenta de Refinamento de Diagramas de Sequência com IA


✨ 3. Das descrições de casos de uso aos diagramas: nenhuma tradução manual

Acabou a tradução manual de textos de casos de uso em diagramas.

A IA converte automaticamente casos de uso textuais em diagramas de sequência precisos, reduzindo:

  • Esforço manual

  • Mal-entendidos

  • Inconsistências

🔗 Veja em ação: Refinamento de Diagramas de Sequência com IA a partir de Descrições de Casos de Uso


✨ 4. Refinamento iterativo com IA conversacional

Quer melhorar seu diagrama? Basta conversar com a IA:

  • “Adicione uma opção de ‘Esqueci minha senha’ após 3 tentativas falhas de login.”

  • “Mude ‘Usuário’ para ‘Cliente’.”

  • “Mostre a mensagem de erro em vermelho.”

Cada comando atualiza o diagrama em tempo real—sem redesenhar, sem frustração.

🔗 Explore a interface: Interface da Ferramenta de Refinamento de Diagramas de Sequência com IA


✨ 5. Colaboração em equipe facilitada

  • Participantes não técnicos (gerentes de produto, clientes) podem contribuir por meio de linguagem natural.

  • Desenvolvedores podem refinar diagramas rapidamente durante os sprints.

  • Testadores podem usar diagramas para escrever casos de teste.

  • Designers podem validar fluxos antes da codificação.

✅ Ideal paraequipes ágeis usando histórias de usuários e casos de uso.


🚀 Por que as equipes amam a IA do Visual Paradigm para modelagem de casos de uso

Benefício Impacto
⏱️ Velocidade Gere diagramas em segundos, em vez de horas
🧠 Baixa barreira de habilidade Nenhuma expertise em UML é necessária para começar
🔄 Design iterativo Aprimore diagramas em tempo real por meio de chat
🛠️ Redução de erros A IA detecta fluxos ausentes, fragmentos inválidos
📦 Exportar e compartilhar Exportar para PNG, SVG, PDF ou incorporar no Confluence/Notion
🤝 Colaboração Todos podem contribuir, inclusive membros não técnicos

📚 Principais recursos para iniciantes e equipes

Recurso URL
Diagramas de Sequência UML com Inteligência Artificial https://blog.visual-paradigm.com/generate-uml-sequence-diagrams-instantly-with-ai/
Ferramenta de Aperfeiçoamento de Diagramas de Sequência com Inteligência Artificial https://www.visual-paradigm.com/features/ai-sequence-diagram-refinement-tool/
Tutorial Completo: Usando a Ferramenta de Aperfeiçoamento de Diagramas de Sequência com Inteligência Artificial https://www.archimetric.com/comprehensive-tutorial-using-the-ai-sequence-diagram-refinement-tool/
Aperfeiçoamento de Diagramas de Sequência com Inteligência Artificial a partir de Descrições de Casos de Uso https://www.cybermedian.com/refining-sequence-diagrams-from-use-case-descriptions-using-visual-paradigms-ai-sequence-diagram-refinement-tool/
Simplifique Fluxos de Trabalho Complexos com a Ferramenta de Diagrama de Sequência com Inteligência Artificial https://www.cybermedian.com/🚀-simplify-complex-workflows-with-visual-paradigm-ai-sequence-diagram-tool/
Interface da Ferramenta de Aperfeiçoamento de Diagramas de Sequência com Inteligência Artificial https://ai.visual-paradigm.com/tool/sequence-diagram-refinement-tool/
Tutorial para Iniciantes: Crie Diagramas de Sequência Profissionais em Minutos https://www.anifuzion.com/beginners-tutorial-create-your-first-professional-sequence-diagram-in-minutes-using-visual-paradigm-ai-chatbot/
Do Simples ao Sofisticado: Evolução da Modelagem com Inteligência Artificial https://guides.visual-paradigm.com/from-simple-to-sophisticated-what-is-the-ai-powered-sequence-diagram-refinement-tool/
Domine Diagramas de Sequência com Chatbot de Inteligência Artificial: Estudo de Caso de Comércio Eletrônico https://www.archimetric.com/mastering-sequence-diagrams-with-visual-paradigm-ai-chatbot-a-beginners-tutorial-with-a-real-world-e-commerce-case-study/
Exemplo de Diagrama de Sequência com Inteligência Artificial: Início da Reprodução de Streaming de Vídeo https://chat.visual-paradigm.com/ai-diagram-example/ai-sequence-diagram-video-streaming-playback/

✅ Dicas Finais para Equipes que Usam Design Orientado a Casos de Uso

  1. Comece com um caso de uso claro – defina o objetivo do usuário primeiro.

  2. Use diagramas de sequência para validar o fluxo antes da codificação.

  3. Envolva os interessados cedo – use diagramas para feedback.

  4. Aproveite a inteligência artificial para reduzir o trabalho manual – deixe a ferramenta fazer o trabalho pesado.

  5. Mantenha os diagramas atualizados – revise conforme os requisitos evoluírem.


🎁 Comece Gratuitamente

Você não precisa de uma licença paga para experimentar o poder da modelagem com inteligência artificial.


📌 Conclusão

abordagem orientada por casos de uso é a base do design de software centrado no usuário. diagramas de sequência UML trazem esses casos de uso à vida—mostrando quem faz o quê, quando e como.

Com o Gerador de Diagramas de Sequência com IA do Visual Paradigm, as equipes podem:

  • Gerar diagramas a partir de linguagem natural

  • Refinar em tempo real

  • Garantir consistência e precisão

  • Colaborar entre funções

🚀 Do caso de uso ao diagrama em segundos—sem necessidade de conhecimento em UML.

👉 Comece hoje com a edição gratuita da comunidade e transforme o fluxo de trabalho de modelagem da sua equipe.


🌟 O futuro do design de sistemas não é apenas visual—é inteligente.
Deixe a IA ser seu parceiro de modelagem.

Beyond the Sketch: Why Casual AI Fails at Professional Visual Modeling (and How Visual Paradigm Fixes It)

The Era of AI in Software Architecture

In the rapidly evolving landscape of software engineering and enterprise architecture, the ability to transform abstract requirements into precise, actionable designs is a critical skill. General-purpose Large Language Models (LLMs) like ChatGPT and Claude have revolutionized how we brainstorm and generate text. However, when it comes to professional visual modeling, these tools often fall short. They produce what can best be described as “sketches”—rough approximations that lack the rigor of engineered blueprints.


This comprehensive guide explores the significant gap between casual AI diagramming and professional needs, and how the Visual Paradigm (VP) AI ecosystem bridges this divide by delivering standards-aware, persistent, and iterative diagramming capabilities.

1. The “Sketch Artist” Problem: Limitations of Casual AI LLMs

Casual AI tools treat diagramming primarily as an extension of text generation. When prompted to create a diagram, they typically output code in formats like Mermaid or PlantUML. While impressive for quick visualizations, this approach lacks the depth required for professional engineering contexts.

No Native Rendering or Editing Engine

LLMs generate text-based syntax (e.g., Mermaid flowchart code) but offer no built-in viewer or editor for high-quality vector graphics (SVG). Users are forced to paste code into external renderers, instantly losing interactivity. If a change is needed, the user must request a full regeneration of the code, often resulting in a completely different layout.

Semantic Inaccuracies and Standard Violations

Generic models frequently misinterpret strict modeling standards like UML or ArchiMate. Common errors include:

  • Confusing aggregation (shared ownership) with composition (exclusive ownership).
  • Drawing invalid inheritance arrows or relationship directions.
  • Creating bidirectional associations where unidirectional ones are technically correct.

While the results may look aesthetically pleasing, they fail as engineering artifacts because they do not adhere to the semantic rules that govern system architecture.

Lack of Persistent State

Perhaps the most frustrating limitation is the lack of memory regarding visual structure. Each prompt regenerates the diagram from scratch. For example, asking an LLM to “add error handling to this sequence diagram” often breaks the existing layout, disconnects connectors, or forgets prior elements entirely. There is no persistent state to track the evolution of the model.

2. Real-World Risks of Relying on Casual AI Diagramming

Using general LLMs for serious architectural work introduces risks that can undermine project quality and timeline.

The Design-Implementation Gap

Vague or semantically incorrect visuals lead to misaligned code. Development teams waste valuable time in meetings trying to clarify the intent behind a diagram that lacks precision. A “pretty picture” that is technically wrong is worse than no diagram at all.

Syntax Dependency

Ironically, using “AI-assisted” tools like ChatGPT for diagrams often requires the user to learn specialized syntax (Mermaid/PlantUML) to manually fix errors. This creates an expertise barrier that negates the efficiency gains of using AI.

Workflow Isolation

Diagrams generated by LLMs are static images or code snippets. They are disconnected from version control, collaboration platforms, and downstream tasks like code generation or database schema creation. They exist in a silo, unable to evolve with the project.

3. How Visual Paradigm AI Delivers Professional-Grade Modeling

Visual Paradigm has transformed diagramming into a conversational, standards-driven, and integrated process. Unlike text-based LLMs, VP AI understands the underlying meta-models of UML 2.5,ArchiMate3, C4, BPMN, and SysML, producing compliant and editable models.

Persistent Structure with “Diagram Touch-Up” Technology

Visual Paradigm maintains diagrams as living objects rather than disposable scripts. Users can issue natural language commands to update specific parts of a diagram without triggering a full regeneration.

For example, a user can command: “Add a two-factor authentication step after login” or “Rename the Customer actor to User.” The system instantly adjusts the layout, connectors, and semantics while preserving the integrity of the rest of the model. This eliminates the broken links and layout chaos common in casual tools.

Standards-Compliant Intelligence

Trained on formal notations, VP AI actively enforces rules, ensuring:

  • Correct multiplicity in associations.
  • Proper use of stereotypes.
  • Valid ArchiMate viewpoints (e.g., Capability Maps, Technology Usage).

This results in technically sound blueprints that can be trusted by developers and architects alike.

4. Bridging Requirements to Design: Advanced AI Workflows

Visual Paradigm goes beyond simple generation by providing structured applications that guide users from abstract ideas to concrete designs.

AI-Powered Textual Analysis

This feature analyzes unstructured text—such as requirements documents or user stories—to extract candidate classes, attributes, operations, and relationships. It can generate an initial class diagram automatically based on the analysis.
AI Diagram Generator | Visual Paradigm

Example Scenario: Input a description like “An e-commerce platform allows customers to browse products, add to cart, checkout with payment gateway, and track orders.” The AI identifies classes (Customer, Product, Cart, Order, PaymentGateway), attributes (price, quantity), and associations (Customer places Order).

The 10-Step AI Wizard

For complex diagrams like UML Class models, VP offers a guided wizard. This tool leads users through a logical progression: Define Purpose → Scope → Classes → Attributes → Relationships → Operations → Review → Generate. This human-in-the-loop approach validates the design at every step, preventing the “one-shot” errors common in prompt-based generation.

5. Comparison: Casual LLMs vs. Visual Paradigm AI

Feature Casual LLMs (ChatGPT, Claude) Visual Paradigm AI
Output Format Text-based code (Mermaid, PlantUML) Editable Native Models & Vector Graphics
State & Persistence None (Regenerates from scratch) Persistent (Supports incremental updates)
Standards Compliance Low (Hallucinates syntax/rules) High (Enforces UML/BPMN/ArchiMate rules)
Editability Requires manual code edits Conversational UI & Drag-and-Drop
Integration Isolated Snippets Full Lifecycle (Code Gen, DB Schema, Teamwork)

Conclusion: From Manual Chiseling to Intelligent Engineering

Traditional diagramming often feels like chiseling marble—slow, error-prone, and irreversible. Casual AI LLMs improved the speed of sketching but remain limited by their inability to produce consistent, persistent, and engineered visuals.

Visual Paradigm AI acts like a high-precision 3D printer for software architecture. It allows users to input plain English specifications and receive standards-compliant, editable structures. It supports conversational iteration and drives implementation directly through code generation and database integration.

AI Diagram Generation Guide: Instantly Create System Models with Visual  Paradigm's AI - Visual Paradigm Guides

For software architects, enterprise teams, and developers tired of regenerating broken Mermaid snippets, Visual Paradigm represents the next evolution: intelligent modeling that respects standards, preserves intent, and accelerates delivery.

Transforming Process Optimization: A Comprehensive Guide to AI Value Stream Mapping

Introduction to Modern Process Mapping

Value Stream Mapping(VSM) has long been recognized as a cornerstone of Lean methodology. It provides organizations with essential visual insights into process efficiency, material flows, and information exchanges. However, the traditional approach to creating and analyzing these maps has historically been a manual, labor-intensive effort involving whiteboards, sticky notes, and static drawing software. This manual process often creates a barrier to entry, preventing teams from rapidly iterating on their workflow improvements.

The landscape of process optimization is shifting with the introduction of AI-powered tools. Specifically, the emergence of theAI Value Stream Mapping Editorrepresents a significant leap forward. This technology allows practitioners to generate complete, data-rich Value Stream Maps simply by describing a process in natural language. By transitioning from manual drafting to intelligent automation, businesses can move from raw ideas to actionable insights in minutes rather than hours.

What is AI-Powered Value Stream Mapping?

The AI Value Stream Mapping (VSM) Editor is not merely a drawing tool; it is a sophisticated, intelligent platform designed to visualize, analyze, and optimize workflows. At its core, it utilizes natural language processing (NLP) to transform simple text descriptions of processes into full-fledged, editable diagrams. This capability democratizes access to Lean tools, allowing users with varying levels of technical expertise to create professional-grade maps.

Beyond visualization, these tools incorporate diagramming engines that allow for granular refinement. Users can adjust process steps, edit data points, and rearrange flows using intuitive drag-and-drop interfaces. The integration of an AI analyst further elevates the tool, acting as a virtual consultant that examines VSM data to generate insightful reports, uncover bottlenecks, and suggest strategic improvements automatically.

Key Features of the AI VSM Editor

To truly revolutionize process optimization, modern VSM tools combine automation with deep analytical capabilities. Below are the critical features that define this technology:

1. Text-to-Diagram Generation

The most immediate benefit of AI VSM tools is the ability to generate a map from plain English. Users describe their workflow—detailing the sequence of operations, inventory points, and information flows—and the VSM generator instantly creates a detailed diagram. This eliminates the “blank canvas” paralysis and provides an immediate structure to work with.

2. Automated Timeline and Metric Calculation

Manual calculation of Lean metrics is prone to human error. AI-driven editors automate this entirely. As users modify the map, the tool automatically calculates critical metrics in real-time, including:

  • Total Lead Time: The total time it takes for a process to be completed from start to finish.
  • Value-Added Time (VAT): The portion of time spent on activities that actually add value to the customer.
  • Process Efficiency Percentage: A derived metric indicating how streamlined the workflow is.

3. AI-Powered Analysis and Reporting

Perhaps the most transformative feature is the built-in AI consultant. Users can request an analysis of their current state map. The AI reviews the data structure, timelines, and flow to generate a professional report. This report highlights key findings, identifies performance metrics, and offers strategic recommendations to eliminate waste and improve throughput.

4. High-Fidelity Export Options

For a VSM to be effective, it must be communicable. The tool facilitates the export of finished maps as high-resolution PNG images. This ensures that findings can be easily integrated into management reports, stakeholder presentations, or team discussions without loss of visual quality.

Target Audience and Use Cases

AI-powered process mapping is versatile, catering to a wide array of professionals involved in organizational efficiency. The table below outlines who benefits most and how:

Role Primary Benefit
Operations Managers Identify and eliminate waste (Muda) in production lines to reduce costs and improve speed.
Process Improvement Consultants Rapidly create and analyze VSMs for clients, delivering value faster during engagements.
Software Development Teams Apply Lean principles to DevOps and Agile workflows to streamline CI/CD pipelines.
Business Analysts Map complex customer journeys and internal business processes to enhance user experience.

From Visualization to Actionable Insight

The ultimate goal of Value Stream Mapping is not the map itself, but the optimization it enables. By leveraging AI, organizations can stop spending time drawing and start spending time analyzing. The automated insights provided by these tools allow teams to focus on high-level strategy rather than low-level formatting.

Whether the goal is to reduce cycle time in a manufacturing plant or streamline a customer service ticket system, AI Value Stream Mapping provides the clarity required to make data-driven decisions. It bridges the gap between the current state and the future state, ensuring that process improvement is continuous, accurate, and efficient.

Automating Database Normalization: A Step-by-Step Guide Using Visual Paradigm AI DB Modeler

Introduction to AI-Driven Normalization

Database normalization is the critical process of organizing data to ensure integrity and eliminate redundancy. While traditionally a complex and error-prone task, modern tools have evolved to automate this “heavy lifting.” The Visual Paradigm AI DB Modeler acts as an intelligent bridge, transforming abstract concepts into technically optimized, production-ready implementations.
Desktop AI Assistant

To understand the value of this tool, consider the analogy of manufacturing a car. If a Class Diagram is the initial sketch and an Entity Relationship Diagram (ERD) is the mechanical blueprint, then normalization is the process of tuning the engine to ensure there are no loose bolts or unnecessary weight. The AI DB Modeler serves as the “automated factory” that executes this tuning for maximum efficiency. This tutorial guides you through the process of using the AI DB Modeler to normalize your database schema effectively.

Doc Composer

Step 1: Accessing the Guided Workflow

The AI DB Modeler operates using a specialized 7-step guided workflow. Normalization takes center stage at Step 5. Before reaching this stage, the tool allows you to input high-level conceptual classes. From there, it uses intelligent algorithms to prepare the structure for optimization, allowing users to move from concepts to tables without manual effort.

Step 2: Progressing Through Normal Forms

Once you reach the normalization phase, the AI iteratively optimizes the database schema through three primary stages of architectural maturity. This stepwise progression ensures that your database meets industry standards for reliability.

Achieving First Normal Form (1NF)

The first level of optimization focuses on the atomic nature of your data. The AI analyzes your schema to ensure that:

  • Each table cell contains a single, atomic value.
  • Every record within the table is unique.

Advancing to Second Normal Form (2NF)

Building upon the structure of 1NF, the AI performs further analysis to establish strong relationships between keys and attributes. In this step, the tool ensures that all non-key attributes are fully functional and dependent on the primary key, effectively removing partial dependencies.

Finalizing with Third Normal Form (3NF)

To reach the standard level of professional optimization, the AI advances the schema to 3NF. This involves ensuring that all attributes are dependent only on the primary key. By doing so, the tool removes transitive dependencies, which are a common source of data anomalies.

Step 3: Reviewing Automated Error Detection

Throughout the normalization process, the AI DB Modeler employs intelligent algorithms to detect design flaws that often plague poorly designed systems. It specifically looks for anomalies that could lead to:

  • Update errors
  • Insertion errors
  • Deletion errors

By automating this detection, the tool eliminates the manual burden of hunting for potential integrity issues, ensuring a robust foundation for your applications.

Step 4: Understanding the Architectural Changes

One of the distinct features of the AI DB Modeler is its transparency. Unlike traditional tools that simply reorganize tables in the background, this tool functions as an educational resource.

For every change made during the 1NF, 2NF, and 3NF steps, the AI provides educational rationales and explanations. These insights help users understand the specific architectural shifts required to reduce redundancy, serving as a valuable learning tool for mastering best practices in database design.

Step 5: Validating via the Interactive Playground

After the AI has optimized the schema to 3NF, the workflow moves to Step 6, where you can verify the design before actual deployment. The tool offers a unique interactive playground for final validation.

Feature Description
Live Testing Users can launch an in-browser database instance based on their chosen normalization level (Initial, 1NF, 2NF, or 3NF).
Realistic Data Seeding The environment is populated with realistic, AI-generated sample data, including INSERT statements and DML scripts.

This environment allows you to test queries and verify performance against the normalized structure immediately. By interacting with seeded data, you can confirm that the schema handles information correctly and efficiently, ensuring the “engine” is tuned perfectly before the car hits the road.

Comprehensive Guide to ERD Levels: Conceptual, Logical, and Physical Models

The Importance of Architectural Maturity in Database Design

Entity Relationship Diagrams (ERDs) serves as the backbone of effective system architecture. They are not static illustrations but are developed at three distinct stages of architectural maturity. Each stage serves a unique purpose within the database design lifecycle, catering to specific audiences ranging from stakeholders to database administrators. While all three levels involve entities, attributes, and relationships, the depth of detail and the technical specificity vary significantly between them.

To truly understand the progression of these models, it is helpful to use a construction analogy. Think of building a house: a Conceptual ERD is the architect’s initial sketch showing the general location of rooms like the kitchen and living room. The Logical ERD is the detailed floor plan specifying dimensions and furniture placement, though it does not yet dictate the materials. Finally, the Physical ERD acts as the engineering blueprint, specifying the exact plumbing, electrical wiring, and the specific brand of concrete for the foundation.

Engineering Interface

1. Conceptual ERD: The Business View

The Conceptual ERD represents the highest level of abstraction. It provides a strategic view of the business objects and their relationships, devoid of technical clutter.

Purpose and Focus

This model is primarily utilized for requirements gathering and visualizing the overall system architecture. Its main goal is to facilitate communication between technical teams and non-technical stakeholders. It focuses on defining what entities exist—such as “Student,” “Product,” or “Order”—rather than how these entities will be implemented in a database table.

Level of Detail

Conceptual models typically lack technical constraints. For example, many-to-many relationships are often depicted simply as relationships without the complexity of cardinality or join tables. Uniquely, this level may utilize generalization, such as defining “Triangle” as a sub-type of “Shape,” a concept that is abstracted away in later physical implementations.

2. Logical ERD: The Detailed View

Moving down the maturity scale, the Logical ERD serves as an enriched version of the conceptual model, bridging the gap between abstract business needs and concrete technical implementation.

Purpose and Focus

The logical model transforms high-level requirements into operational and transactional entities. While it defines explicit columns for each entity, it remains strictly independent of a specific Database Management System (DBMS). It does not matter at this stage whether the final database will be in Oracle, MySQL, or SQL Server.

Level of Detail

Unlike the conceptual model, the logical ERD includes attributes for every entity. However, it stops short of specifying technical minutiae like data types (e.g., integer vs. float) or specific field lengths.

3. Physical ERD: The Technical Blueprint

The Physical ERD represents the final, actionable technical design of a relational database. It is the schema that will be deployed.

Purpose and Focus

This model serves as the blueprint for creating the database schema within a specific DBMS. It elaborates on the logical model by assigning specific data types, lengths, and constraints (such as varchar(255), int, or nullable).

Level of Detail

The physical ERD is highly detailed. It defines precise Primary Keys (PK) and Foreign Keys (FK) to strictly enforce relationships. Furthermore, it must account for the specific naming conventions, reserved words, and limitations of the target DBMS.

Comparative Analysis of ERD Models

To summarize the distinctions between these architectural levels, the following table outlines the features typically supported across the different models:

Feature Conceptual Logical Physical
Entity Names Yes Yes Yes
Relationships Yes Yes Yes
Columns/Attributes Optional/No Yes Yes
Data Types No Optional Yes
Primary Keys No Yes Yes
Foreign Keys No Yes Yes

Streamlining Design with Visual Paradigm and AI

Creating these models manually and ensuring they remain consistent can be labor-intensive. Modern tools like Visual Paradigm leverage automation and Artificial Intelligence to streamline the transition between these levels of maturity.

ERD modeler

Model Transformation and Traceability

Visual Paradigm features a Model Transitor, a tool designed to derive a logical model directly from a conceptual one, and subsequently, a physical model from the logical one. This process maintains automatic traceability, ensuring that changes in the business view are accurately reflected in the technical blueprint.

AI-Powered Generation

Advanced features include AI capabilities that can instantly produce professional ERDs from textual descriptions. The AI automatically infers entities and foreign key constraints, significantly reducing manual setup time.

Desktop AI Assistant

Bi-directional Synchronization

Crucially, the platform supports bi-directional transformation. This ensures that the visual design and the physical implementation stay in sync, preventing the common issue of documentation drifting away from the actual codebase.

Mastering Database Validation with the Interactive SQL Playground

Understanding the Interactive SQL Playground

The Interactive SQL Playground (often called the Live SQL Playground) acts as a critical validation and testing environment within the modern database design lifecycle. It bridges the gap between a conceptual visual model and a fully functional, production-ready database. By allowing users to experiment with their schema in real-time, it ensures that design choices are robust before any code is deployed.

DBModeler AI showing domain class diagram

Think of the Interactive SQL Playground as a virtual flight simulator for pilots. Instead of taking a brand-new, untested airplane (your database schema) directly into the sky (production), you test it in a safe, simulated environment. You can add simulated passengers (AI-generated sample data) and try out various maneuvers (SQL queries) to see how the plane handles the weight and stress before you ever leave the ground.

Key Concepts

To fully utilize the playground, it is essential to understand the foundational concepts that drive its functionality:

  • Schema Validation: The process of verifying the structural integrity and robustness of a database design. This involves ensuring that tables, columns, and relationships function as intended under realistic conditions.
  • DDL (Data Definition Language): SQL commands used to define the database structure, such as CREATE TABLE or ALTER TABLE. The playground uses these to build your schema instantly.
  • DML (Data Manipulation Language): SQL commands used for managing data within the schema, such as SELECT, INSERT, UPDATE, and DELETE. These are used in the playground to test data retrieval and modification.
  • Architectural Debt: The implied cost of future reworking required when a database is designed poorly in the beginning. Identifying flaws in the playground significantly reduces this debt.
  • Normalization Stages (1NF, 2NF, 3NF): The process of organizing data to reduce redundancy. The playground allows you to test different versions of your schema to observe performance implications.

Guidelines: Step-by-Step Validation Tutorial

The Interactive SQL Playground is designed to be Step 6 of a comprehensive 7-step DB Modeler AI workflow, serving as the final quality check. Follow these steps to validate your database effectively.

Step 1: Access the Zero-Setup Environment

Unlike traditional database management systems that require complex local installations, the playground is accessible entirely in-browser. Simply navigate to the playground interface immediately after generating your schema. Because there is no software installation required, you can begin testing instantly.

Step 2: Select Your Schema Version

Before running queries, decide which version of your database schema you wish to test. The playground allows you to launch instances based on different normalization stages:

  • Initial Design: Test your raw, unoptimized concepts.
  • Optimized Versions: Select between 1NF, 2NF, or 3NF versions to compare how strict normalization affects query complexity and performance.

Step 3: Seed with AI-Powered Data

A comprehensive test requires data. Use the built-in AI-Powered Data Simulation to populate your empty tables.

  1. Locate the “Add Records” or “Generate Data” feature within the playground interface.
  2. Specify a batch size (e.g., “Add 10 records”).
  3. Execute the command. The AI will automatically generate realistic, AI-generated sample data relevant to your specific tables (e.g., creating customer names for a “Customers” table rather than random strings).

Step 4: Execute DDL and DML Queries

With a populated database, you can now verify the schema’s behavior.

  • Run Structural Tests: Check if your data types are correct and if the table structures accommodate the data as expected.
  • Run Logic Tests: Execute complex SELECT statements with JOIN clauses to ensure relationships between tables are correctly established.
  • Verify Constraints: Attempt to insert data that violates Primary Key or Foreign Key constraints. The system should reject these entries, confirming that your data integrity rules are active.

Tips and Tricks for Efficient Testing

Maximize the value of your testing sessions with these practical tips:

  • Iterate Rapidly: Take advantage of the “Instant Feedback” loop. If a query feels clunky or a relationship is missing, return to the visual diagram, adjust the model, and reload the playground. This typically takes only minutes and prevents hard-to-fix errors later.
  • Stress Test with Volume: Don’t just add one or two rows. Use the batch generation feature to add significant amounts of data. This helps reveal performance bottlenecks that aren’t visible with a small dataset.
  • Compare Normalization Performance: Run the exact same query against the 2NF and 3NF versions of your schema. This comparison can highlight the trade-off between data redundancy (storage) and query complexity (speed), helping you make an informed architectural decision.
  • Validate Business Logic: Use the playground to simulate specific business scenarios. For example, if your application requires finding all orders placed by a specific user in the last month, write that specific SQL query in the playground to ensure the schema supports it efficiently.

Mastering Database Normalization with Visual Paradigm AI DB Modeler

Database normalization is a critical process in system design, ensuring that data is organized efficiently to reduce redundancy and improve integrity. Traditionally, moving a schema from a raw concept to the Third Normal Form (3NF) required significant manual effort and deep theoretical knowledge. However, the Visual Paradigm AI DB Modeler has revolutionized this approach by integrating normalization into an automated workflow. This guide explores how to leverage this tool to achieve an optimized database structure seamlessly.

ERD modeler

Key Concepts

To effectively use the AI DB Modeler, it is essential to understand the foundational definitions that drive the tool’s logic. The AI focuses on three primary stages of architectural maturity.

Engineering Interface

1. First Normal Form (1NF)

The foundational stage of normalization. 1NF ensures that the table structure is flat and atomic. In this state, each table cell contains a single value rather than a list or set of data. Furthermore, it mandates that every record within the table is unique, eliminating duplicate rows at the most basic level.

2. Second Normal Form (2NF)

Building upon the strict rules of 1NF, the Second Normal Form addresses the relationship between columns. It requires that all non-key attributes are fully functional and dependent on the primary key. This stage eliminates partial dependencies, which often occur in tables with composite primary keys where a column relies on only part of the key.

3. Third Normal Form (3NF)

This is the standard target for most production-grade relational databases. 3NF ensures that all attributes are only dependent on the primary key. It specifically targets and removes transitive dependencies (where Column A relies on Column B, and Column B relies on the Primary Key). Achieving 3NF results in a high degree of architectural maturity, minimizing data redundancy and preventing update anomalies.

Guidelines: The Automated Normalization Workflow

Visual Paradigm AI DB Modeler incorporates normalization specifically within Step 5 of its automated 7-step workflow. Follow these guidelines to navigate the process and maximize the utility of the AI’s suggestions.

Step 1: Initiate the AI Workflow

Begin by inputting your initial project requirements or raw schema ideas into the AI DB Modeler. The tool will guide you through the initial phases of entity discovery and relationship mapping. Proceed through the early steps until you reach the optimization phase.

Step 2: Analyze the 1NF Transformation

When the workflow reaches Step 5, the AI effectively takes over the role of a database architect. It first analyzes your entities to ensure they meet 1NF standards. Watch for the AI to decompose complex fields into atomic values. For example, if you had a single field for “Address,” the AI might suggest breaking it down into Street, City, and Zip Code to ensure atomicity.

Step 3: Review 2NF and 3NF Refinements

The tool iteratively applies rules to progress from 1NF to 3NF. During this phase, you will observe the AI restructuring tables to handle dependencies correctly:

  • It will identify non-key attributes that do not depend on the full primary key and move them to separate tables (2NF).
  • It will detect attributes that depend on other non-key attributes and isolate them to eliminate transitive dependencies (3NF).

Step 4: Consult the Educational Rationales

One of the most powerful features of the Visual Paradigm AI DB Modeler is its transparency. As it modifies your schema, it provides educational rationales. Do not skip this text. The AI explains the reasoning behind every structural change, detailing how the specific optimization eliminates data redundancy or ensures data integrity. Reading these rationales is crucial for verifying that the AI understands the business context of your data.

Step 5: Validate in the SQL Playground

Once the AI claims the schema has reached 3NF, do not immediately export the SQL. Utilize the built-in interactive SQL playground. The tool seeds the new schema with realistic sample data.

Run test queries to verify performance and logic. This step allows you to confirm that the normalization process hasn’t made data retrieval overly complex for your specific use case before you commit to deployment.

Tips and Tricks

Maximize your efficiency with these best practices when using the AI DB Modeler.

Desktop AI Assistant

  • Verify Context Over Syntax: While the AI is excellent at applying normalization rules, it may not know your specific business domain quirks. Always cross-reference the “Educational Rationales” with your business logic. If the AI splits a table in a way that hurts your application’s read performance, you may need to denormalize slightly.
  • Use the Sample Data: The sample data generated in the SQL playground is not just for show. Use it to check for edge cases, such as how null values are handled in your newly normalized foreign keys.
  • Iterate on Prompts: If the initial schema generation in Steps 1-4 is too vague, the normalization in Step 5 will be less effective. Be descriptive in your initial prompts to ensure the AI starts with a robust conceptual model.
