Criar diagramas limpos e legíveisBPMN (Modelagem e Notação de Processos de Negócio)diagramas é essencial para uma comunicação eficaz entre os interessados — analistas de negócios, desenvolvedores, gerentes de projetos e usuários finais. Diagramas mal projetados podem levar à confusão, interpretação incorreta e atrasos no projeto. Aqui estãomelhores práticas BPMNpara ajudá-lo a criar diagramas de processo profissionais, intuitivos e sustentáveis:
✅ 1. Comece com um Propósito Claro
Antes de desenhar, defina:
-
Quem é o público-alvo? (por exemplo, usuários de negócios, equipes de TI)
-
Qual é o objetivo? (por exemplo, documentação, design de sistema, conformidade)
-
Qual nível de detalhe é necessário? (visão geral de alto nível versus execução detalhada)
👉 Dica:Usealcance do processoenível de abstraçãopara orientar a complexidade do seu diagrama.

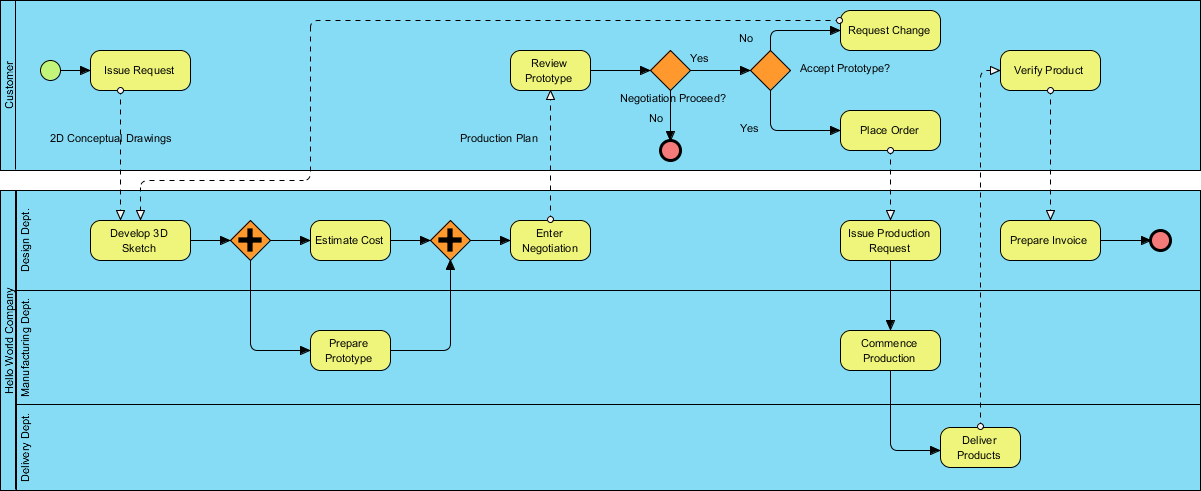

✅ 2. Use o Nível Apropriado de Abstração
-
Cascas de Natação (Pools e Lanes):Use-as para mostrarresponsabilidade (quem faz o quê).
-
Poolsrepresentam organizações separadas ou departamentos principais.
-
Lanesdentro de um pool representam papéis, equipes ou sistemas.
-
-
Evite usar excessivamente as cascas de natação — demais podem atrapalhar o diagrama.
👉 Melhor Prática: Inclua apenas os swimlanes que agreguem valor (por exemplo, departamentos ou sistemas diferentes envolvidos).
✅ 3. Siga um fluxo lógico
-
Use de cima para baixo ou da esquerda para a direita fluxo para leitura natural.
-
Evite cruzamentos de fluxos e caminhos em zigue-zague.
-
Use portas de entrada (XOR, AND, OR) adequadamente para modelar pontos de decisão e caminhos paralelos.
👉 Evite: Caminhos complexos e entrelaçados. Se um processo tiver muitas ramificações, considere dividi-lo em sub-processos.
✅ 4. Use sub-processos para complexidade
-
Encapsule lógica repetitiva ou complexa em sub-processos.
-
Use colapsados sub-processos para visualizações de alto nível.
-
Use expandidos sub-processos quando você precisar mostrar detalhes internos.
👉 Melhor Prática:Nomeie os subprocessos de forma descritiva (por exemplo, “Validar Solicitação do Cliente”).
✅ 5. Mantenha a lógica do gateway simples
-
Use XOR (exclusivo) para escolhas mutuamente exclusivas.
-
Use E (inclusivo) apenas quando todas as rotas precisam ser percorridas.
-
Use OU (inclusivo) com cautela—certifique-se de que fique claro quando múltiplas rotas podem ocorrer.
-
Evite combinações complexas de gateways sem lógica clara.
👉 Dica: Se estiver usando múltiplos gateways, considere adicionar anotações para esclarecer o comportamento.
✅ 6. Use corretamente os símbolos padrão do BPMN
| Símbolo | Uso correto |
|---|---|
| Evento de Início | Apenas um por processo (a menos que esteja usando eventos de mensagem). |
| Evento de Fim | Um por processo (a menos que haja múltiplos estados finais). |
| Tarefa | Unidade única de trabalho. Evite agrupar múltiplas tarefas. |
| Fluxo de Sequência | Setas que mostram a ordem de execução (não fluxo de dados). |
| Fluxo de Mensagem | Linha tracejada entre pools (para comunicação). |
👉 Evite: Misturar fluxo de sequência e fluxo de mensagem de forma incorreta.
✅ 7. Nomeie os Elementos de Forma Clara e Consistente
-
Use nomes orientados a ação (por exemplo, “Aprovar Solicitação de Empréstimo”, não “Tarefa 1”).
-
Evite termos vagos como “Processo” ou “Etapa”.
-
Use formatação e gramática consistentes (por exemplo, todos os verbos no tempo presente).
👉 Exemplo: ✅ “Enviar E-mail de Confirmação” ❌ “Enviar E-mail”
✅ 8. Limite o Número de Elementos por Diagrama
-
Tente ter 1–3 lanes de nado e 10–20 elementos principais (tarefas, gateways, eventos).
-
Se o processo for mais longo, divida em múltiplos diagramas (por exemplo, “Onboarding – Etapa 1”, “Onboarding – Etapa 2”).
👉 Melhor Prática: Use “Processo” e “Subprocesso” para dividir processos grandes.
✅ 9. Use Anotações com Moderação e Estrategicamente
-
Use anotações para explicar lógica complexa, regras de negócios ou exceções.
-
Evite encher o diagrama com texto—mantenha-o visual.
👉 Exemplo: Uma anotação pode esclarecer: “Se a pontuação de crédito < 600, encaminhe para revisão manual.”
✅ 10. Aplicar Hierarquia Visual e Consistência
-
Use cores, fontes e espessura de linha consistentes.
-
Use ícones ou indicações visuais (por exemplo, codificação por cor para caminhos de erro).
-
Alinhe os elementos com cuidado—use o alinhamento em grade na sua ferramenta BPMN.
👉 Dica: Use um guia de estilo para a sua equipe (por exemplo, todas as tarefas são azuis, os gateways são amarelos).
✅ 11. Validar com os interessados
-
Compartilhe o diagrama com usuários de negócios e desenvolvedores.
-
Pergunte: “Você consegue entender o fluxo sem explicação?”
-
Itere com base no feedback.
👉 Melhor prática: Use Ferramentas BPMN com recursos de colaboração (por exemplo, Camunda Modeler, Bizagi, Signavio).
✅ 12. Documente suposições e exceções
-
Use fluxos de exceção (por exemplo, eventos de erro, compensação) para mostrar caminhos de falha.
-
Documente suposições em observações ou em uma seção separada.
👉 Exemplo: “Se o cliente não for encontrado no CRM, envie para revisão de fraude.”
🛠️ Ferramentas que Apoiam as Melhores Práticas

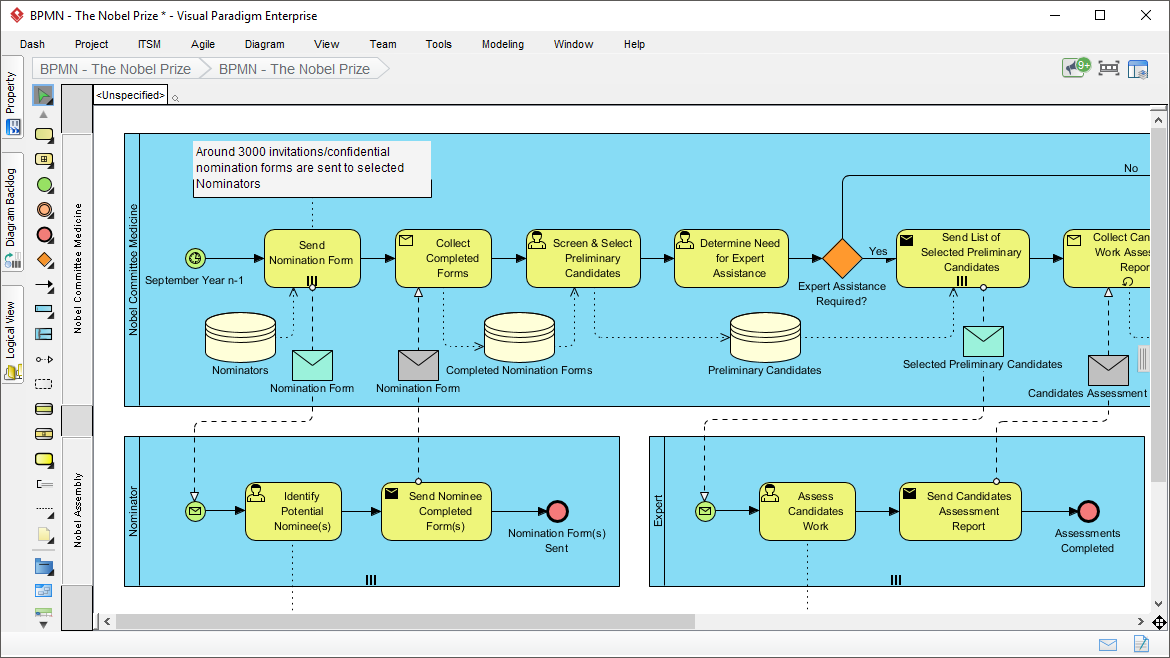

- Design de Processos de Negócio com Software Poderoso BPMN – Visual Paradigm: Uma visão aprofundada do modelador intuitivo BPMN 2.0 do Visual Paradigm, destacando seu papel na criação rápida de Diagramas de Processos de Negócio profissionais, com recursos como drill-down de processos, simulação, animação e integração com outros padrões de modelagem.
- Ferramenta Online de Diagrama BPMN – Visual Paradigm: Um guia para a ferramenta online BPMN do Visual Paradigm para desenhar diagramas de processos de negócios na nuvem, enfatizando facilidade de uso, modelos profissionais, funcionalidade de arrastar e soltar e suporte a fluxos de trabalho BPMN acessíveis a qualquer pessoa.
- Introdução ao BPMN Parte I – Visual Paradigm: Um tutorial fundamental que apresenta conceitos do BPMN e fornece orientação passo a passo para criar e desenhar diagramas BPMN usando os recursos de modelagem do Visual Paradigm.
- Como Desenhar um Diagrama BPMN? – Visual Paradigm: Um tutorial prático e passo a passo do BPMN que demonstra como criar diagramas de processos de negócios no Visual Paradigm, abrangendo elementos essenciais e uma interface fácil de usar para iniciantes e especialistas.
- Como criar um diagrama BPMN? – Visual Paradigm: Um recurso instrucional que explica os fundamentos do BPMN e o processo de criação de diagramas de fluxo de trabalho com o software dedicado ao BPMN do Visual Paradigm para design de processos e fluxos de trabalho.
- Visão Geral da Notação BPMN – Visual Paradigm: Um guia abrangente sobre símbolos BPMN, notações e exemplos de diagramas, mostrando como a ferramenta premiada do Visual Paradigm suporta modelagem e visualização completas do BPMN.
- O que é o BPMN? – Visual Paradigm: Uma visão explicativa do BPMN como uma notação padrão para fluxos de trabalho empresariais, detalhando sua história, benefícios e como o Visual Paradigm permite modelagem e análise eficazes de processos.
✅ Resumo: Checklist para Diagramas BPMN Limpos
| ✅ Item | Concluído? |
|---|---|
| Propósito e escopo do processo claros | ☐ |
| Fluxo lógico de cima para baixo ou da esquerda para a direita | ☐ |
| Uso apropriado de pistas (swimlanes) | ☐ |
| Subprocessos para lógica complexa | ☐ |
| Símbolos padrão do BPMN usados corretamente | ☐ |
| Nomenclatura clara e consistente | ☐ |
| Número limitado de elementos por diagrama | ☐ |
| Anotações usadas para esclarecer, não para atrapalhar | ☐ |
| Consistência visual (cores, fontes, alinhamento) | ☐ |
| Revisado com os interessados | ☐ |
Pensamento Final
**Um bom diagrama BPMN é um iniciador de conversas, não um quebra-cabeças.** Quando os interessados conseguem entender seu processo de primeira vista, você teve sucesso.
Ao seguir estas melhores práticas, você criará diagramas BPMN que são não apenas precisos, mas tambémacionáveis, passíveis de manutenção e colaborativos—um ativo verdadeiro na melhoria de processos e na transformação digital.
