Um guia abrangente sobre modelagem de Diagramas de Entidade-Relacionamento (DER)

Os DERs permanecem uma das ferramentas mais importantes para projetar bancos de dados relacionais, comunicar requisitos de dados e evitar reestruturações custosas no futuro.

1. O que é um DER e por que o usamos?

Um Diagrama de Entidade-Relacionamento (DER)é um modelo visual que mostra:

  • As coisasque queremos armazenar (entidades)
  • As propriedadesdessas coisas (atributos)
  • Como essas coisas estão conectadas (relacionamentos)
  • Quantasde cada coisa podem estar conectadas (cardinalidade / multiplicidade)

Principais objetivos em 2025–2026:

  • Comunicar a estrutura entre desenvolvedores, analistas, gerentes de produto e especialistas de domínio
  • Servir como fonte única de verdade antes de escrever DDL (CREATE TABLE …)
  • Detectar erros lógicos cedo (redundância, restrições ausentes, cardinalidades incorretas)
  • Apoiar a identificação de fronteiras de microsserviços / design orientado ao domínio
  • Gerar documentação automaticamente em muitas ferramentas modernas

2. Notações principais usadas atualmente

Três principais famílias ainda são amplamente utilizadas:

Notação Popularidade (2025) Legibilidade Melhor para Símbolos para cardinalidade
Pé de Corvo Maior Muito alto A maioria das equipes, ferramentas (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Pés de corvo, barras, círculos, traços
Chen Médio Médio Academia, alguns modelos conceituais Números (1, N), losangos pesados
IDEF1X Baixo Médio Alguns sistemas governamentais / legados Notação específica de caixa dentro de caixa

Pé de Corvo é o padrão industrial de fato em 2025–2026 → usaremos isso neste guia.

3. Blocos Básicos (Pé de Corvo)

Conceito Símbolo Descrição Exemplo
Entidade Forte Retângulo Existe de forma independente, possui sua própria chave primária Cliente, Pedido, Produto
Entidade Fraca Retângulo duplo A existência depende da entidade proprietária; chave parcial + chave do proprietário = chave completa Item do Pedido (depende do Pedido)
Atributo Oval (conectado a entidade) Propriedade de uma entidade nome, preço, email
Chave Primária Atributo sublinhado Identifica unicamente uma instância da entidade customer_id, isbn
Atributo Multivalorado Oval duplo Pode ter múltiplos valores (geralmente se torna uma tabela separada) phone_numbers, tags
Atributo Derivado Oval tracejado Pode ser calculado a partir de outros atributos idade (a partir de birth_date)
Atributo Composto Oval contendo outros ovais Atributo composto por vários sub-atributos full_address → rua, cidade, cep

4. Relacionamentos & Cardinalidade (O Coração do MER)

Relacionamento = losango (às vezes apenas uma linha no estilo moderno minimalista)

Cardinalidaderesponde a duas perguntas para cada lado do relacionamento:

  • Número mínimo de instâncias relacionadas? (0 ou 1)
  • Número máximo de instâncias relacionadas? (1 ou muitos = N)
Símbolo (Pé de Corvo) Mínimo Máximo Significado (a partir deste lado) Nome comum Frase de exemplo
Círculo (○) 0 Opcional Zero Um cliente pode ter colocado zero pedidos
Barra curta ( ) 1 Obrigatório Um (exatamente)
Pé de corvo (> ) 0 N Zero ou muitos Muitos opcionais Um cliente pode fazer muitos pedidos
Barra + pé de corvo (> ) 1 N Um ou muitos Muitos obrigatórios
Dupla barra ( ) 1 1 Exatamente um

Padrões comuns (escritos esquerda → direita):

  • 1:1 || — || Pessoa ↔ Passaporte (atual)
  • 1:0..1 || — ○| Departamento ↔ Gerente (alguns departamentos não têm gerente)
  • 1:N || — >| Autor → Livro
  • 1:0..N || — ○> Cliente → Pedido
  • M:N >| — >| Aluno ↔ Curso (muitos para muitos)

5. Restrições de Participação

  • Participação total = linha dupla da entidade para a relação (cada instância deve participar)
  • Participação parcial = linha simples (algumas instâncias podem não participar)

Exemplos:

  • Todo Pedido deve ter pelo menos um LinhaDePedido → participação total (linha dupla) + 1..N
  • Nem todo Cliente fez um Pedido → parcial + 0..N

6. Entidades Fracas e Relacionamentos Identificadores

Entidade fraca:

  • Não pode existir sem seu proprietário (entidade forte)
  • Seu chave primária = PK do proprietário + chave parcial (discriminador)

Símbolo:

  • Retângulo duplo
  • Relacionamento identificador = losango duplo ou linha grossa
  • Geralmente, relacionamento identificador 1:N (proprietário → muitas entidades fracas)

Exemplo clássico:

Pedido contém LinhaDePedido
(retângulo duplo + linha grossa)
PK: order_id PK: (order_id, number_da_linha)

7. Processo Passo a Passo de Modelagem de ERD (Fluxo Prático 2025–2026)

  1. Compreenda profundamente o domínio Converse com os interessados → colete substantivos e verbos

  2. Liste entidades candidatas (substantivos) → Filtrar objetos do mundo real que precisam ser armazenados independentemente

  3. Liste os atributos para cada entidade → Marque as chaves primárias (sublinhadas) → Identifique chaves candidatas / chaves naturais → Identifique atributos multivalorados, compostos e derivados

  4. Encontre relacionamentos (verbos) → Pergunte: “Quais entidades estão diretamente associadas?” → Evite relacionamentos transitivos (eles geralmente escondem entidades ausentes)

  5. Determine a cardinalidade e a participação para em cada direção → Escreva 4–6 frases usando o modelo: “Cada A pode/deve estar associado a zero/um/muitos B.” “Cada B pode/deve estar associado a zero/um/muitos A.”

  6. Trate os relacionamentos M:N Quase sempre resolva-os em uma tabela de junção (entidade fraca ou forte). Adicione atributos se o próprio relacionamento tiver propriedades (por exemplo, data_de_matricula, nota)

  7. Identifique entidades fracas Pergunte: “Essa entidade pode existir sem a outra?”

  8. Adicione superentidade/subentidade (se necessário — herança) Use um círculo com d (disjunto) / o (sobreposto)

  9. Revise os cheiros comuns

    • Armadilha de fã / armadilha de abismo
    • Muitos M:N sem atributos → entidade ausente?
    • Relacionamentos redundantes
    • Participação obrigatória ausente
    • Entidades com apenas chaves estrangeiras → provavelmente entidade fraca
  10. Validação com os interessados usando exemplos concretos

8. Melhores Práticas e Dicas Modernas (2025–2026)

  • Prefira estilo minimalista (sem losangos — apenas linhas rotuladas)
  • Use frases verbais nas linhas de relacionamento (localizações, contém, ensinado_por)
  • Use cores para identificar domínios / contextos delimitados em modelos grandes
  • Mantenha o ERD lógico separado do físico (tipos de dados, índices vêm depois)
  • Controle de versão do arquivo .drawio / .dbml / .erd
  • Use ferramentas que possam gerar esquemas SQL / Prisma / TypeORM (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugins)
  • Para sistemas muito grandes → ERDs modulares por contexto delimitado

Referência Rápida – Os Padrões Mais Comuns

  • Cliente 1 —— 0..* Pedido
  • Pedido 1 —— 1..* Linha do Pedido
  • Produto * —— * Categoria → resolver para junção + atributos
  • Funcionário 1 —— 0..1 Departamento (gerente)
  • Departamento 1 —— 0..* Funcionário (membros)
  • Pessoa 1 —— 0..1 Carro (carro_atual)

Ferramenta Recomendada de ERD com IA

Visual Paradigm oferece um ecossistema abrangenteecossistema para modelagem visual de ERD, combinando o poder de engenharia de desktop com agilidade baseada em nuvem, aceleração por IA e recursos de colaboração em equipe. Isso o torna adequado para modeladores individuais, equipes ágeis, arquitetos de empresas e profissionais de banco de dados que trabalham com protótipos rápidos até a reengenharia de sistemas legados complexos.

O ecossistema consiste principalmente em duas plataformas principais que se complementam:

  • Visual Paradigm Desktop (aplicativo baixável para Windows, macOS, Linux) — focado em engenharia profissional avançada de bancos de dados.
  • Visual Paradigm Online (baseado em navegador, sem necessidade de instalação) — otimizado para diagramação rápida, colaborativa e com auxílio de IA.

Ambos suportam notações principais de ERD (incluindo Crow’s Foot e Chen), níveis conceitual/lógico/físico e rastreabilidade completa entre camadas do modelo.

Principais Formas como o Ecossistema Ajuda no Processo de Modelagem Visual de ERD

  1. Criação de Diagramas Intuitiva e Rápida
    • Interface de arrastar e soltar com modelagem centrada em recursos (sem troca constante da barra de ferramentas).
    • Geração automática de colunas de chave estrangeira ao criar relacionamentos.
    • Suporte para todos os elementos padrão de ERD: entidades fortes/frágeis, relacionamentos identificáveis/não identificáveis, atributos multivalorados/derivados/compostos, procedimentos armazenados, gatilhos, visualizações, restrições únicas, etc.
    • Sub-diagramas ajudam a dividir esquemas empresariais grandes em visualizações lógicas.
  2. Suporte Integral ao Ciclo de Vida: Conceitual → Lógico → Físico
    • Derivação em um clique: gere ERD lógico a partir do conceitual, físico a partir do lógico (com rastreabilidade e navegação automáticas via Model Transitor).
    • Mantenha a consistência entre os níveis de abstração — alterações em um nível podem se propagar de forma inteligente.
  3. Aceleração com IA (especialmente forte no VP Online)
    • IA do Modelador de Banco de Dados e Gerador de Diagramas com IA — descreva seus requisitos de dados em linguagem simples (por exemplo, “Temos clientes que fazem pedidos contendo produtos de várias categorias”), e a IA gera instantaneamente um ERD normalizado e profissional, completo com entidades, relacionamentos e chaves.
    • Suporta a notação Chen para ERD no gerador de IA.
    • Ideal para prototipagem rápida ou quando se começa com requisitos de negócios vagos.
  4. Engenharia de Banco de Dados e Sincronização
    • Engenharia para frente — gere scripts DDL completos e livres de erros (ou crie/atualize diretamente bancos de dados) para os principais SGBD: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Engenharia reversa — importe bancos de dados existentes e reconstrua instantaneamente ERDs visuais (extremamente útil para sistemas legados ou recuperação de documentação).
    • Ferramenta de patch/diferença — compare o modelo com o banco de dados ativo, gere scripts de delta para aplicar alterações com segurança sem perda de dados.
    • Insira dados de exemplo diretamente nas entidades do ERD → exporte para o banco de dados para inicialização rápida.
  5. Colaboração em Equipe e Versionamento
    • Edição simultânea em tempo real (vários usuários no mesmo ERD simultaneamente).
    • Detecção integrada de conflitos e resolução inteligente.
    • Histórico completo de revisões, confirmação/atualização, reversão de alterações.
    • Comentários diretamente nos elementos do diagrama para feedback.
    • Publicar e compartilhar — gerar links web, incorporar diagramas, exportar para PDF/imagem/HTML para partes interessadas que não possuem licenças.
    • Repositório em nuvem centralizado (VPository) mantém todos alinhados entre ambientes de desenvolvimento/teste/prod.
  6. Integração em todo o ecossistema mais amplo de modelagem
    • Linkar entidades de ERD a outros diagramas: referenciar uma entidade de dados em DFDs, diagramas de classes UML, wireframes, processos BPMN, etc.
    • Gerar código ORM (Hibernate, etc.) a partir do ERD → ponte do modelo visual para a camada de aplicação.
    • Diferença visual — compare diferentes versões ou modelo versus esquema de banco de dados.
    • Exportar dicionário de dados profissional / especificações para documentação e entrega.

Comparação rápida: quando usar qual parte do ecossistema

Necessidade / Cenário Plataforma recomendada Principais vantagens no contexto de ERD
Engenharia reversa profunda, correção de banco de dados de produção, geração de ORM Desktop Suite completa de engenharia, trabalho offline, sincronização avançada
Esboços rápidos, design assistido por IA a partir de texto, configuração zero Online Geração por IA, acesso por navegador, leve
Sessões de modelagem em equipe em tempo real Online (ou Desktop + Servidor de Trabalho em Equipe) Edição simultânea, comentários, resolução de conflitos
Esquemas em escala empresarial com submodelos Desktop Melhor desempenho para modelos muito grandes
Revisões e compartilhamento com partes interessadas Ambos (recursos de publicação) Links web, incorporações, exportações para PDF
Grátis / uso não comercial Edição Comunitária (Desktop) ou Conta gratuita no Visual Paradigm Online Edição completa de ERD, engenharia avançada limitada

Em resumo, o ecossistema do Visual Paradigm elimina os obstáculos em cada etapa do modelagem de ERD — desde o planejamento inicial (IA + arrastar e soltar rápido), passando pela refinamento colaborativo e validação, até a implementação final e manutenção (engenharia de ida e volta). É especialmente forte quando seu fluxo de trabalho envolve tanto a comunicação visual quanto a entrega real do banco de dados.

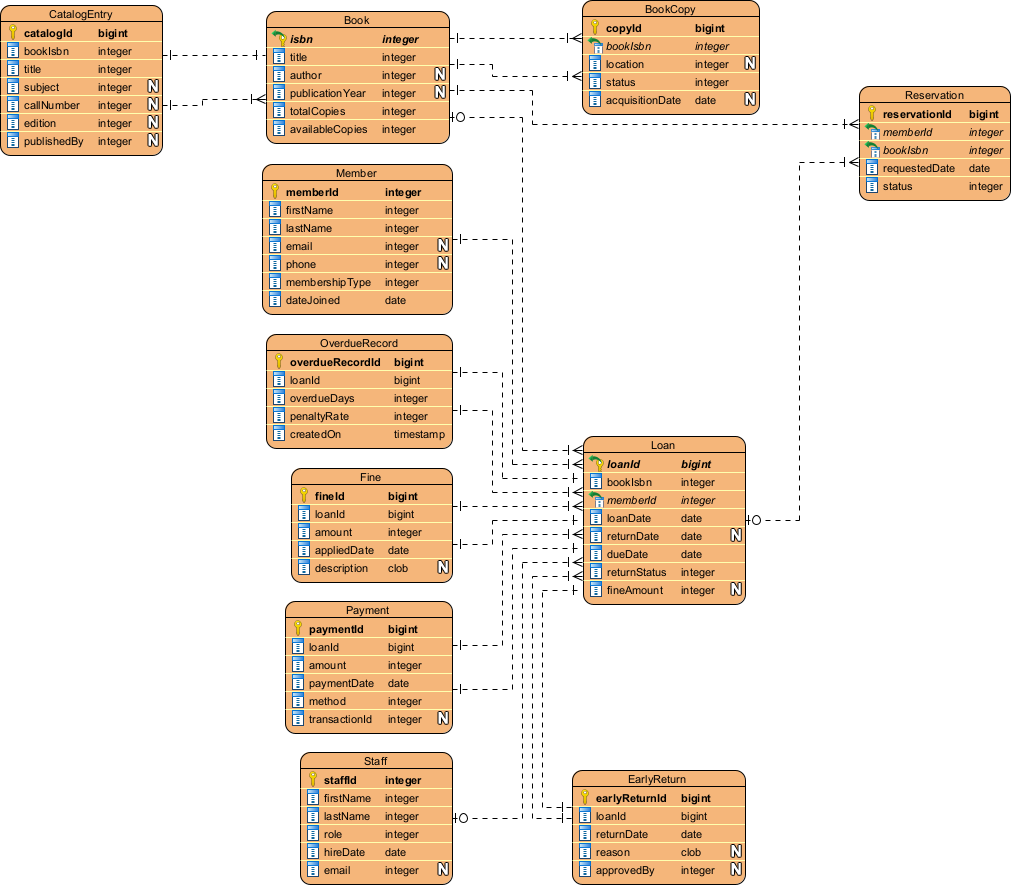

Artigos sobre ERD

Modelagem de um Banco de Dados para uma Plataforma de Redes Sociais: Geração de Diagrama de Relacionamento de Entidades com IA no Visual Paradigm

Learn how to use Visual Paradigm’s AI to instantly generate professional ER diagrams for a social media platform database from simple text prompts.

Seja honesto: começar um projeto de banco de dados a partir de uma tela em branco pode ser uma tarefa desafiadora. Seja você um arquiteto de software experiente ou um estudante aprendendo modelagem de dados, desenhar manualmente entidades, definir atributos e traçar linhas de relacionamento exige um esforço significativo. É aí quegeração de Diagrama de Relacionamento de Entidades (ERD) com IAmuda o jogo. Basta descrever suas ideias de projeto—como uma “Plataforma de Redes Sociais”—para usarVisual Paradigm Desktop para transformar instantaneamente linguagem natural em um modelo de dados profissional e compatível com padrões.

Essa funcionalidade não se trata apenas de acelerar o processo; trata-se de pontuar a lacuna entre um requisito de negócios e um esquema técnico. Neste aprofundamento, veremos como você pode passar de uma simples solicitação de texto para um diagrama de banco de dados totalmente estruturado, contendo usuários, publicações e comentários, em apenas alguns segundos usando esteferramenta inteligente de design de banco de dados.

Resumo rápido: principais aprendizados

  • Eficiência de Texto para Modelo: Converta descrições em inglês simples em diagramas ER complexos instantaneamente.
  • Detecção Inteligente: A IA identifica automaticamente entidades, atributos, chaves primárias e relacionamentos.
  • Notação Padrão: Gera diagramas que seguem convenções padrão da indústria para ER (como a notação de Pássaro, etc.).
  • Totalmente Editável: O resultado é um diagrama nativo do Visual Paradigm, pronto para aprimoramento posterior e geração de SQL.

Etapa 1: Definindo o Escopo com Linguagem Natural

O processo começa com um conceito simples. Você não precisa conhecer a sintaxe SQL nem arrastar e soltar dezenas de caixas manualmente. Em vez disso, você acessa aGeração de Diagrama com IAfuncionalidade dentro da ferramenta. Como mostrado no fluxo de trabalho abaixo, você simplesmente seleciona “Diagrama de Relacionamento de Entidades” como sua saída desejada. O poder está na solicitação.

No nosso exemplo, queríamos visualizar o backend de uma rede social. Digitamos a solicitação:“Visualize um ERD descrevendo a estrutura do banco de dados de uma plataforma de redes sociais”. Esse texto simples é tudo que a IA precisa para entender os requisitos do domínio, inferindo que uma plataforma social geralmente precisa de usuários, conteúdo, interações e notificações.

This is a screenshot of Visual Paradigm (aka. Visual Paradigm Desktop). It is now showing the use of AI diagram generation to

Etapa 2: Analisando o Modelo de Dados Gerado pela IA

Assim que você clicar em “OK”, a IA analisa seu texto para identificar as entidades principais (tabelas) e suas associações. Ela não simplesmente coloca caixas aleatórias na tela; ela aplicadetecção inteligente de relacionamentos e cardinalidadepara estruturar a lógica dos dados. Em poucos instantes, você é apresentado a um diagrama completo que parece ter levado horas para ser projetado manualmente.

Olhando para o resultado abaixo, você pode ver que a IA gerou corretamente um esquema perfeitamente adequado para um aplicativo de redes sociais. Ela criou umUsuário entidade com atributos padrão como nome de usuário, e-mail, e senha. Ele conectou logicamente o Usuário a uma Post entidade (relação um-para-muitos), reconhecendo que um usuário cria muitos posts. Ele até detalhou os aspectos adicionando Comentário, Curtida, e Notificação entidades, completas com chaves estrangeiras (por exemplo, post_id, author_id) e tipos de dados apropriados como varchar, clob, e inteiro.

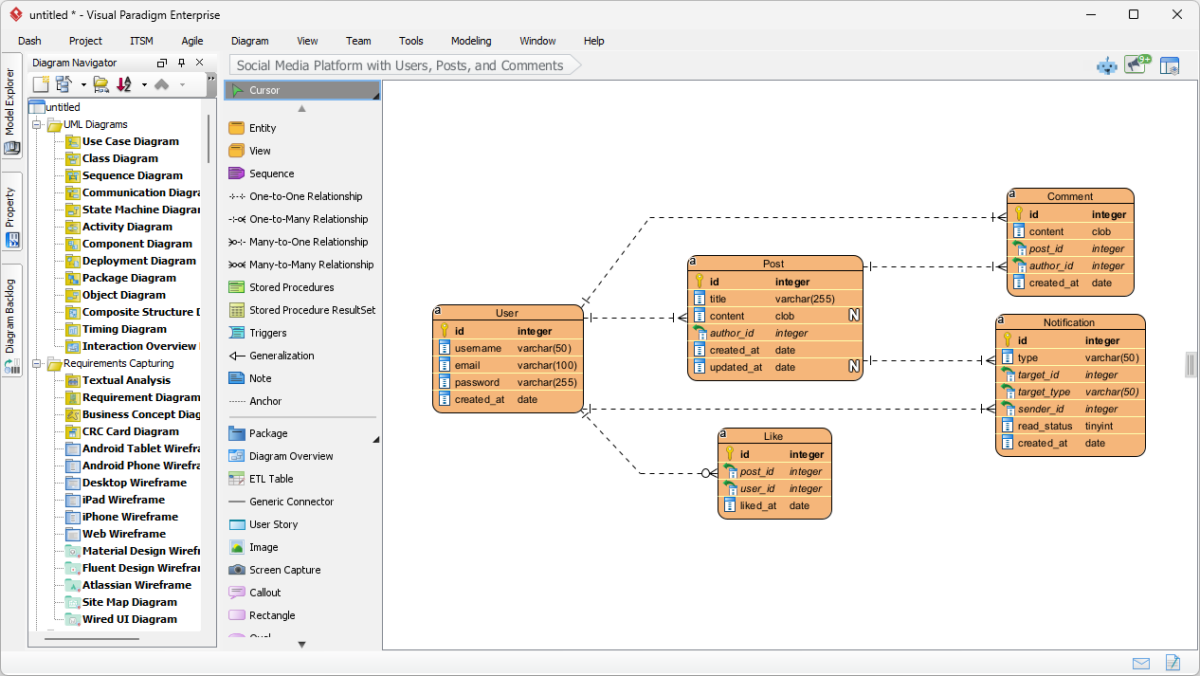

This is the screenshot of Visual Paradigm Desktop. It shows a Entity Relationship Diagram generated by AI, based on the descr

Por que este recurso de IA é essencial para modeladores

A beleza de usar uma ferramenta de modelagem de banco de dados com IA é que ela realiza o trabalho pesado de layout e organização. Como visto no diagrama gerado, as entidades são organizadas para minimizar linhas cruzadas, tornando a estrutura de dados fácil de ler e validar.

Atribuição Automática de Atributos e Chaves

Observe como a IA atribuiu automaticamente Chaves Primárias (PK) a cada entidade, representadas pelo ícone de chave. Também fez suposições inteligentes sobre os tipos de dados—atribuindo clob (Objeto Característico de Grande Tamanho) para o “conteúdo” de um post, pois sabe que os posts podem ser longos, mantendo “username” como um padrão varchar(50). Isso economiza o trabalho tedioso de definir manualmente as propriedades de cada coluna durante a fase conceitual.

De Imagem Estática para Projeto Funcional

Diferentemente de geradores de imagens simples, a saída aqui é um diagrama diagrama nativo totalmente editável. Se decidir mais tarde que um “Post” também deve ter uma “Categoria”, você pode simplesmente adicionar esse atributo usando o editor de diagramas. Essa transição sem problemas para a implementação significa que você pode usar este diagrama como base para gerar scripts DDL para MySQL, PostgreSQL ou Oracle, passando efetivamente de uma ideia inicial para um esquema físico de banco de dados em uma única etapa.

Como Criar Seu Próprio ERD com IA

Pronto para experimentar este criador de ERD fácil de usar? Aqui está o fluxo de trabalho simples para reproduzir os resultados mostrados acima:

  1. Inicie o Visual Paradigm: Abra um projeto novo ou existente.
  2. Abra a Ferramenta de IA: Navegue até Ferramentas > Geração de Diagrama com IA.
  3. Selecione o Tipo de Diagrama: Escolha “Diagrama de Relacionamento de Entidades” no menu suspenso.
  4. Insira a Descrição: Digite uma descrição clara do seu sistema (por exemplo, “Um sistema de biblioteca com livros, membros e empréstimos”).
  5. Gerar: Clique em OK e observe seu diagrama aparecer.
  6. Aprimorar: Use o editor para ajustar relacionamentos ou adicionar restrições específicas, se necessário.

Conclusão

A Geração de Diagrama de Relacionamento de Entidades com IA do Visual Paradigm transforma a forma como abordamos o modelagem de dados. Ao transformar uma simples frase sobre uma “plataforma de mídia social” em um ERD abrangente e tecnicamente preciso, elimina as barreiras de entrada para o design de bancos de dados. Seja você prototipando um novo aplicativo ou documentando um sistema existente, esta ferramenta oferece um ponto de partida sólido e profissional instantaneamente.

Pare de desenhar caixas uma por uma. Experimente a velocidade da modelagem assistida por IA hoje.

Baixe o Visual Paradigm Desktop e experimente a geração de diagramas com IA agora



Links Relacionados

O Visual Paradigm oferece um conjunto abrangente de Ferramentas ERD (Diagrama de Entidade-Relacionamento) que facilitam o design de esquemas de banco de dados escalonáveis por meio de editores visuais tradicionais e automatização impulsionada por IA. Essas ferramentas suportam várias notações, como notação Chen, e permitem a transição sem problemas de modelagem conceitual para implementação física do banco de dados e engenharia reversa.

  1. Ferramenta ERD do Visual Paradigm – Crie Diagramas Entidade-Relacionamento Online: Uma ferramenta baseada na web que permite o design intuitivo arrastar e soltar de esquemas profissionais de banco de dados.
  2. Design de Banco de Dados com Ferramentas ERD – Guia do Visual Paradigm: Um recurso para arquitetos focados em criar bancos de dados escalonáveis e robustos usando práticas recomendadas de modelagem de dados.
  3. DBModeler AI: Ferramenta Inteligente de Modelagem de Banco de Dados: Um aplicativo impulsionado por IA projetado para modelagem automatizada de banco de dados, geração de esquemas e testes em tempo real de SQL.
  4. Ferramenta ERD Gratuita – Projete Bancos de Dados Online com o Visual Paradigm: Oferece uma solução sem instalação, baseada em navegador, para criar diagramas profissionais entidade-relacionamento sem custo algum.
  5. Editor ERD de Notação Chen – Modelagem Avançada Entidade-Relacionamento: Um editor especializado que oferece suporte completo para entidades, atributos, relacionamentos e cardinalidade usando a notação Chen precisa.
  6. Ferramenta Visual Paradigm ERD para Design de Banco de Dados – Solução Completa: Uma ferramenta abrangente para desenvolvedores e arquitetos paramodelar, visualizar e gerar bancos de dados com alta eficiência.
  7. Novos Tipos de Diagramas Adicionados ao Gerador de Diagramas de IA: DFD e ERD: Este lançamento destaca a capacidade de gerarERDs instantaneamente a partir de prompts em linguagem natural usando IA.
  8. Simplificando o Modelagem de Entidade-Relacionamento com o Visual Paradigm: Um artigo detalhando como simplificar o processo de modelagem doconceito inicial à implantação final do banco de dados.
  9. Introdução à Modelagem de Dados: ERD, Geração de Código e Engenharia Reversa: Um guia introdutório que abrange o ciclo de vida essencial dediagramação e engenharia reversa bancos de dados.
  10. O que é um Diagrama de Entidade-Relacionamento (ERD)? – Guia do Visual Paradigm: Um guia explicativo que abrange os elementos principaiscomponentes e significância dos ERDs no contexto mais amplo do design de banco de dados.

A comprehensive guide to Entity-Relationship Diagram (ERD) modeling

ERDs remain one of the most important tools for designing relational databases, communicating data requirements, and avoiding costly redesigns later.

1. What is an ERD and Why Do We Use It?

An Entity-Relationship Diagram (ERD) is a visual model that shows:

  • The things we want to store (entities)
  • The properties of those things (attributes)
  • How those things are connected (relationships)
  • How many of each thing can be connected (cardinality / multiplicity)

Main purposes in 2025–2026:

  • Communicate structure between developers, analysts, product managers, and domain experts
  • Serve as single source of truth before writing DDL (CREATE TABLE …)
  • Catch logical mistakes early (redundancy, missing constraints, wrong cardinalities)
  • Support microservices / domain-driven design boundary identification
  • Generate documentation automatically in many modern tools

2. Core Notations Used Today

Three main families are still actively used:

Notation Popularity (2025) Readability Best For Symbols for cardinality
Crow’s Foot Highest Very high Most teams, tools (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Crow’s feet, bars, circles, dashes
Chen Medium Medium Academia, some conceptual modeling Numbers (1, N), diamonds heavy
IDEF1X Low Medium Some government / legacy systems Specific box-in-box notation

Crow’s Foot is the de-facto industrial standard in 2025–2026 → we will use it in this guide.

3. Basic Building Blocks (Crow’s Foot)

Concept Symbol Description Example
Strong Entity Rectangle Exists independently, has its own primary key Customer, Order, Product
Weak Entity Double rectangle Existence depends on owner entity; partial key + owner’s key = full key OrderLine (depends on Order)
Attribute Oval (connected to entity) Property of an entity name, price, email
Primary Key Underlined attribute Uniquely identifies entity instance customer_id, isbn
Multivalued Attr Double oval Can have multiple values (usually becomes separate table) phone_numbers, tags
Derived Attr Dashed oval Can be calculated from other attributes age (from birth_date)
Composite Attr Oval containing other ovals Attribute made of several sub-attributes full_address → street, city, zip

4. Relationships & Cardinality (The Heart of ERD)

Relationship = diamond (sometimes just a line in modern minimalist style)

Cardinality answers two questions for each side of the relationship:

  • Minimum number of related instances? (0 or 1)
  • Maximum number of related instances? (1 or many = N)
Symbol (Crow’s Foot) Minimum Maximum Meaning (from this side) Common name Example sentence
Circle (○) 0 Optional Zero A customer may have placed zero orders
Short bar ( ) 1 Mandatory One (exactly)
Crow’s foot (> ) 0 N Zero or many Optional many A customer can place many orders
Bar + crow’s foot (> ) 1 N One or many Mandatory many
Double bar ( ) 1 1 Exactly one

Common patterns (written left → right):

  • 1:1 || — || Person ↔ Passport (current)
  • 1:0..1 || — ○| Department ↔ Manager (some depts have no manager)
  • 1:N || — >| Author → Book
  • 1:0..N || — ○> Customer → Order
  • M:N >| — >| Student ↔ Course (many-to-many)

5. Participation Constraints

  • Total participation = double line from entity to relationship (every instance must participate)
  • Partial participation = single line (some instances may not participate)

Examples:

  • Every Order must have at least one OrderLine → total participation (double line) + 1..N
  • Not every Customer has placed an Order → partial + 0..N

6. Weak Entities & Identifying Relationships

Weak entity:

  • Cannot exist without its owner (strong entity)
  • Its primary key = owner’s PK + partial key (discriminator)

Symbol:

  • Double rectangle
  • Identifying relationship = double diamond or bold line
  • Usually 1:N identifying relationship (owner → many weak entities)

Classic example:

Order contains OrderLine
(double rect + bold line)
PK: order_id PK: (order_id, line_number)

7. Step-by-Step ERD Modeling Process (Practical 2025–2026 Workflow)

  1. Understand the domain deeply Talk to stakeholders → collect nouns & verbs

  2. List candidate entities (nouns) → Filter real-world objects that need to be stored independently

  3. List attributes for each entity → Mark primary keys (underlined) → Identify candidate keys / natural keys → Spot multivalued, composite, derived attributes

  4. Find relationships (verbs) → Ask: “Which entities are directly associated?” → Avoid transitive relationships (they usually hide missing entities)

  5. Determine cardinality & participation for each direction → Write 4–6 sentences using the template: “Each A can/must be associated with zero/one/many B.” “Each B can/must be associated with zero/one/many A.”

  6. Handle M:N relationships Almost always resolve them into junction table (weak or strong entity) Add attributes if the relationship itself has properties (e.g. enrollment_date, grade)

  7. Identify weak entities Ask: “Can this entity exist without the other?”

  8. Add supertype/subtype (if needed — inheritance) Use circle with d (disjoint) / o (overlapping)

  9. Review for common smells

    • Fan trap / chasm trap
    • Too many M:N without attributes → missing entity?
    • Redundant relationships
    • Missing mandatory participation
    • Entities with only foreign keys → probably weak entity
  10. Validate with stakeholders using concrete examples

8. Modern Best Practices & Tips (2025–2026)

  • Prefer minimalist style (no diamonds — just labeled lines)
  • Use verb phrases on relationship lines (places, contains, taught_by)
  • Color-code domains / bounded contexts in large models
  • Keep logical ERD separate from physical (data types, indexes come later)
  • Version control the .drawio / .dbml / .erd file
  • Use tools that can generate SQL / Prisma / TypeORM schema (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugins)
  • For very large systems → modular ERDs per bounded context

Quick Reference – Most Common Patterns

  • Customer 1 —— 0..* Order
  • Order 1 —— 1..* OrderLine
  • Product * —— * Category → resolve to junction + attributes
  • Employee 1 —— 0..1 Department (manager)
  • Department 1 —— 0..* Employee (members)
  • Person 1 —— 0..1 Car (current_car)

Recommended AI ERD Tool

Visual Paradigm offers a comprehensive ecosystem for ERD visual modeling, combining desktop-grade engineering power with cloud-based agility, AI acceleration, and team collaboration features. This makes it suitable for individual modelers, agile teams, enterprise architects, and database professionals working on everything from quick prototypes to complex legacy system re-engineering.

The ecosystem primarily consists of two main platforms that complement each other:

  • Visual Paradigm Desktop (downloadable application for Windows, macOS, Linux) — focused on deep, professional database engineering.
  • Visual Paradigm Online (browser-based, no installation required) — optimized for fast, collaborative, AI-assisted diagramming.

Both support core ERD notations (including Crow’s Foot and Chen), conceptual/logical/physical levels, and full traceability between model layers.

Key Ways the Ecosystem Helps in the ERD Visual Modeling Process

  1. Intuitive & Fast Diagram Creation
    • Drag-and-drop interface with resource-centric modeling (no constant toolbar switching).
    • Automatic foreign key column generation when creating relationships.
    • Support for all standard ERD elements: strong/weak entities, identifying/non-identifying relationships, multivalued/derived/composite attributes, stored procedures, triggers, views, unique constraints, etc.
    • Sub-diagrams help break large enterprise schemas into logical views.
  2. Full Lifecycle Support: Conceptual → Logical → Physical
    • One-click derivation: generate logical ERD from conceptual, physical from logical (with automatic traceability and navigation via Model Transitor).
    • Maintain consistency across abstraction levels — changes in one level can propagate intelligently.
  3. AI-Powered Acceleration (especially strong in VP Online)
    • DB Modeler AI and AI Diagram Generator — describe your data requirements in plain English (e.g., “We have customers who place orders containing products from multiple categories”), and the AI instantly generates a normalized, professional ERD complete with entities, relationships, and keys.
    • Supports Chen notation for ERD in the AI generator.
    • Ideal for rapid prototyping or when starting from vague business requirements.
  4. Database Engineering & Synchronization
    • Forward engineering — generate complete, error-free DDL scripts (or directly create/update databases) for major DBMS: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Reverse engineering — import existing databases and instantly reconstruct visual ERDs (extremely helpful for legacy systems or documentation recovery).
    • Patch / diff tool — compare model vs. live database, generate delta scripts to apply changes safely without data loss.
    • Enter sample data directly in ERD entities → export to database for quick seeding.
  5. Team Collaboration & Versioning
    • Real-time concurrent editing (multiple users on the same ERD simultaneously).
    • Built-in conflict detection and smart resolution.
    • Full revision history, commit/update, revert changes.
    • Commenting directly on diagram elements for feedback.
    • Publish & share — generate web links, embed diagrams, export to PDF/image/HTML for stakeholders who don’t have licenses.
    • Centralized cloud repository (VPository) keeps everyone aligned across dev/test/prod environments.
  6. Integration Across the Broader Modeling Ecosystem
    • Link ERD entities to other diagrams: reference a data entity in DFDs, UML class diagrams, wireframes, BPMN processes, etc.
    • Generate ORM code (Hibernate, etc.) from ERD → bridge visual model to application layer.
    • Visual Diff — compare different versions or model vs. database schema.
    • Export professional data dictionary / specifications for documentation & handover.

Quick Comparison: When to Use Which Part of the Ecosystem

Need / Scenario Recommended Platform Key Strengths in ERD Context
Deep reverse engineering, patching prod DB, ORM generation Desktop Full engineering suite, offline work, advanced synchronization
Quick sketches, AI-assisted design from text, zero setup Online AI generation, browser access, lightweight
Real-time team modeling sessions Online (or Desktop + Teamwork Server) Simultaneous editing, commenting, conflict resolution
Enterprise-scale schemas with sub-models Desktop Better performance for very large models
Stakeholder reviews & sharing Both (publish feature) Web links, embeds, PDF exports
Free / non-commercial use Community Edition (Desktop) or Free VP Online account Full ERD editing, limited advanced engineering

In summary, Visual Paradigm’s ecosystem removes friction at every stage of ERD modeling — from initial brainstorming (AI + quick drag-drop), through collaborative refinement and validation, to final implementation and maintenance (round-trip engineering). It is particularly strong when your workflow involves both visual communication and actual database delivery.

ERD Articles
