Sơ đồ luồng dữ liệu được đơn giản hóa: Hướng dẫn hiện đại với AI

Sơ đồ luồng dữ liệu (DFD) là nền tảng của phân tích và thiết kế hệ thống. Chúng cung cấp một biểu diễn trực quan rõ ràng về cách dữ liệu di chuyển trong hệ thống—cho thấy nguồn gốc dữ liệu, cách dữ liệu được xử lý, nơi dữ liệu được lưu trữ và nơi dữ liệu đi đến. Đối với các nhà phân tích kinh doanh, nhà phát triển và nhà thiết kế hệ thống, DFD giúp làm rõ các hệ thống phức tạp, phát hiện các điểm kém hiệu quả và đồng thuận giữa các bên liên quan về một hiểu biết chung.

Với sự gia tăng của các công cụ mô hình hóa được hỗ trợ bởi AI, việc tạo ra các sơ đồ luồng dữ liệu chính xác, chuyên nghiệp đã trở nên nhanh hơn, chính xác hơn và ít tốn công sức hơn rất nhiều. Hướng dẫn này khám phá các nguyên tắc cơ bản của DFD và cách các nền tảng hiện đại—nhưVisual Paradigm—sử dụng trí tuệ nhân tạo để tối ưu hóa toàn bộ quy trình mô hình hóa.

Sơ đồ luồng dữ liệu là gì?

Sơ đồ luồng dữ liệu là một công cụ đồ họa minh họa luồng thông tin bên trong một hệ thống. Nó giúp xác định logic của hệ thống mà không bị mắc kẹt vào chi tiết kỹ thuật. DFD đặc biệt hữu ích trong giai đoạn đầu của thiết kế hệ thống, khi trọng tâm là hiểu được sự di chuyển của dữ liệu thay vì các chi tiết triển khai cụ thể.

Ở cấp độ cao, DFD bao gồm bốn thành phần chính:

  • Các thực thể bên ngoài: Chúng đại diện cho nguồn hoặc đích của dữ liệu bên ngoài hệ thống—ví dụ như người dùng, các hệ thống khác hoặc tổ chức bên ngoài. Chúng thường được biểu diễn bằng hình chữ nhật hoặc hình elip.
  • Các quá trình: Đây là các hoạt động biến đổi dữ liệu đầu vào thành dữ liệu đầu ra. Mỗi quá trình thường được biểu diễn bằng hình tròn hoặc hình chữ nhật bo góc và được gán nhãn bằng một hành động mô tả (ví dụ: “Xác thực đầu vào người dùng”).
  • Các kho dữ liệu: Đây là các kho lưu trữ nơi dữ liệu được lưu trữ tạm thời hoặc vĩnh viễn—như cơ sở dữ liệu, tập tin hoặc lưu trữ đám mây. Chúng được biểu diễn bằng các hình chữ nhật hở hai đầu.
  • Luồng dữ liệu: Đây là các mũi tên có hướng thể hiện hành trình của dữ liệu giữa các thực thể, quá trình và kho dữ liệu. Mỗi luồng được gán nhãn với loại dữ liệu đang được chuyển (ví dụ: “Đơn hàng khách hàng”, “Xác nhận thanh toán”).

DFD thường được tạo theo các cấp độ: sơ đồ cấp caoSơ đồ bối cảnh (mức 0) thể hiện hệ thống như một quá trình duy nhất tương tác với các thực thể bên ngoài, trong khisơ đồ mức 1 và mức 2chia nhỏ quá trình đó thành các quá trình con chi tiết hơn.

Tại sao DFD lại quan trọng trong thiết kế hệ thống hiện đại

DFD mang lại sự rõ ràng trong môi trường phức tạp. Chúng giúp các đội ngũ:

  • Phát hiện các luồng dữ liệu bị thiếu hoặc các quá trình trùng lặp
  • Hiểu rõ ranh giới hệ thống và các mối phụ thuộc
  • Giao tiếp logic hệ thống giữa các vai trò kỹ thuật và phi kỹ thuật
  • Hỗ trợ phân tích yêu cầu và tài liệu hóa hệ thống

Mặc dù có giá trị, nhưng việc tạo DFD truyền thống có thể mất nhiều thời gian. Vẽ sơ đồ bằng tay hoặc sử dụng phần mềm cơ bản thường đòi hỏi công sức lặp lại, căn chỉnh thủ công và nguy cơ sai sót cao—đặc biệt khi duy trì tính nhất quán giữa nhiều cấp độ.

Sự tiến hóa được hỗ trợ bởi AI trong việc tạo DFD

Các nền tảng như Visual Paradigm đã thay đổi cách mô hình hóa DFD bằng cách tích hợp AI vào mọi giai đoạn của quy trình. Thay vì bắt đầu từ một bảng vẽ trống, người dùng có thể tạo ra các sơ đồ hoàn chỉnh từ mô tả bằng văn bản thuần túy. Sự thay đổi này giảm thiểu rào cản và giúp mô hình hóa nhanh hơn, chính xác hơn.

Tính năng chính của công cụ DFD điều khiển bởi AI

Visual Paradigm Desktop: Nhà mô hình hóa được tích hợp AI

VP Desktop là sản phẩm chủ lực của Visual ParadigmPhần mềm vẽ sơ đồ được hỗ trợ bởi AI. Ở đây, việc sinh sơ đồ bằng AI kết hợp với các công cụ cấp doanh nghiệp cho công việc nghiêm túc.

Bật công cụ sinh sơ đồ AI bên trong VP Desktop. Chọn “Sơ đồ luồng dữ liệu”, chọn ký hiệu và mức độ chi tiết của bạn (bối cảnh, cấp độ 1, cấp độ 2+), sau đó nhập mô tả như: “Tạo sơ đồ luồng dữ liệu cho một hệ thống mua sắm trực tuyến thể hiện đăng ký người dùng, duyệt sản phẩm, đặt hàng, xử lý thanh toán và cập nhật kho hàng.” Trong vài giây, AI sẽ tạo ra một sơ đồ DFD sạch sẽ, cân đối—các thực thể dưới dạng hình chữ nhật, các quá trình dưới dạng hình tròn, các kho dữ liệu dưới dạng hộp mở, các luồng được ghi nhãn rõ ràng.

Visual Paradigm OpenDocs: Nền tảng quản lý tri thức thông minh, được hỗ trợ bởi AI

Sơ đồ không tồn tại cô lập. Chúng giải thích các quy trình trong báo cáo, wiki hoặc cơ sở tri thức. Đó chính là điểm mạnh của OpenDocs khi là một phần của nền tảng nền tảng AI cho mô hình hóa trực quan và vẽ sơ đồ.

Trợ lý ảo AI của Visual Paradigm dành cho người mô hình hóa trực quan

Đôi khi bạn chỉ cần lên ý tưởng nhanh chóng. Trợ lý ảo Trợ lý ảo mô hình hóa trực quan AIbiến việc vẽ sơ đồ thành một cuộc trò chuyện—lý tưởng để vượt qua cảm giác bế tắc khi bắt đầu từ trang trắng.

Trò chuyện với bot: “Tạo sơ đồ luồng dữ liệu cho một hệ thống quản lý thư viện.” Nó sẽ tạo sơ đồ DFD ngay lập tức. Hoặc hỏi “Giải thích luồng dữ liệu này” hoặc “Gợi ý cải tiến về bảo mật.”

Lợi ích của việc mô hình hóa DFD hỗ trợ bởi AI

  • Thời gian hoàn thành nhanh hơn: Đội nhóm có thể chuyển từ ý tưởng đến mô hình trực quan trong vài giây, giảm thời gian thiết kế tới 90%.
  • Giảm lỗi: AI đảm bảo các luồng hợp lệ và tuân theo quy tắc ký hiệu—không còn các luồng dữ liệu trực tiếp vô tình giữa các kho dữ liệu nữa.
  • Cải thiện hợp tác: Các bên liên quan không chuyên có thể mô tả logic hệ thống bằng ngôn ngữ đơn giản và ngay lập tức thấy được sơ đồ chính xác, giúp thu hẹp khoảng cách giữa kinh doanh và CNTT.
  • Khả năng mở rộng: Khi hệ thống phát triển, các công cụ AI giúp việc duy trì và cập nhật sơ đồ trở nên dễ dàng hơn mà không cần thao tác thủ công.

Bắt đầu với các sơ đồ DFD được tạo bởi AI

Để tạo sơ đồ DFD cấp độ 1, hãy bắt đầu bằng mô tả hệ thống rõ ràng. Ví dụ:

“Một người dùng đăng nhập vào nền tảng thương mại điện tử. Hệ thống xác thực người dùng, hiển thị các sản phẩm có sẵn, cho phép họ thêm sản phẩm vào giỏ hàng và xử lý đơn hàng. Thanh toán được xử lý thông qua cổng thanh toán bên thứ ba. Hệ thống cập nhật kho hàng và gửi email xác nhận.”

Nhập thông tin này vào công cụ sinh sơ đồ AI, chọn ký hiệu ưa thích của bạn, và để công cụ tạo sơ đồ. Sau đó dùng trợ lý ảo để tinh chỉnh hoặc mở rộng mô hình.

Danh sách tham khảo

  • Công cụ Sơ đồ Luồng Dữ liệu (DFD) – Visual Paradigm: Trình soạn thảo DFD toàn diện hỗ trợ sơ đồ cấp độ, phân rã chức năng, chuyển tiếp thực thể/điểm lưu trữ dữ liệu, hình dạng kéo thả, hướng dẫn căn chỉnh, và tạo tự động bằng AI từ mô tả hệ thống để trực quan hóa luồng dữ liệu, quy trình, thực thể bên ngoài và kho lưu trữ theo nhiều ký hiệu (Gane-Sarson, Yourdon DeMarco, Yourdon & Coad).
  • Mới trong OpenDocs: Hỗ trợ Sơ đồ Luồng Dữ liệu (DFD) được hỗ trợ bởi AI – Cập nhật của Visual Paradigm: Thông báo ra mắt giới thiệu việc tạo DFD chuyên nghiệp bằng AI trực tiếp từ mô tả bằng ngôn ngữ tự nhiên; hỗ trợ các ký hiệu chuẩn, Yourdon DeMarco, Yourdon & Coad và Gane-Sarson; sơ đồ có thể chỉnh sửa, nhúng vào Markdown/tài liệu, cộng tác thực thời trong Không gian, và tương thích với các phiên bản liên quan.
  • Trình tạo DFD được hỗ trợ bởi AI thông qua Trợ lý trò chuyện AI của Visual Paradigm – Cập nhật: Chi tiết về khả năng của trợ lý trò chuyện AI hội thoại để tạo DFD tức thì từ các lời nhắc văn bản (ví dụ: kho hàng, bệnh viện, hệ thống ngân hàng), gán nhãn và bố cục tự động các thành phần (quy trình, kho lưu trữ dữ liệu, thực thể, luồng), tinh chỉnh sau khi tạo thông qua các truy vấn hoặc chỉnh sửa bổ sung, và trực quan hóa nhanh chóng sự di chuyển và biến đổi dữ liệu.
  • Tạo Sơ đồ Luồng Dữ liệu từ Văn bản bằng AI – Visual Paradigm: Hướng dẫn từng bước về quy trình làm việc của AI: chọn loại DFD và ký hiệu, nhập mô tả hệ thống bằng ngôn ngữ tự nhiên, AI tự nhận diện các thực thể/quy trình/luồng/kho lưu trữ dữ liệu, tạo sơ đồ có thể chỉnh sửa, hỗ trợ phân rã, tinh chỉnh và xuất – tiết kiệm thời gian mà vẫn đảm bảo độ chính xác và tuân thủ tiêu chuẩn.
  • Trình tạo sơ đồ AI: Hỗ trợ DFD & ERD mới – Cập nhật của Visual Paradigm: Những điểm nổi bật trong bản phát hành mở rộng khả năng AI để bao gồm việc tạo DFD và ERD từ văn bản; cải thiện độ ổn định, chi tiết và chất lượng bố cục cho các sơ đồ không phải UML, cho phép mô hình hóa nhanh hơn luồng dữ liệu và cấu trúc cơ sở dữ liệu cùng với hỗ trợ hiện có cho UML/BPMN/SysML.
  • Mở rộng Trình tạo sơ đồ AI của Visual Paradigm: DFD, ERD, Bản đồ Tư duy và hơn thế nữa – ArchiMetric: Bài viết về phạm vi mở rộng của AI vượt ra ngoài UML để bao gồm việc tạo DFD tức thì từ văn bản, chọn tự động ký hiệu (Gane-Sarson, Yourdon), tinh chỉnh, và tích hợp với công cụ tài liệu/báo cáo để phân tích hệ thống, tài liệu yêu cầu, và đảm bảo tính nhất quán giữa các sơ đồ.
  • Hướng dẫn toàn diện về Hệ sinh thái Mô hình hóa và UML được hỗ trợ bởi AI của Visual Paradigm (2025–2026) – Cybermedian: Tổng quan chi tiết về AI như một trợ lý mô hình hóa, bao gồm việc tạo DFD từ văn bản, tinh chỉnh qua hội thoại, tuân thủ tiêu chuẩn trên các ký hiệu, khả năng truy vết đến yêu cầu/UML, và các cải tiến tương lai nhằm mô hình hóa luồng dữ liệu/hệ thống hiệu quả trong bối cảnh phần mềm và doanh nghiệp.
  • Bài đánh giá toàn diện: Tính năng Tạo sơ đồ bằng AI của Visual Paradigm – Fliplify: Đánh giá từ bên thứ ba về các công cụ AI để tạo sơ đồ nhanh chóng, chính xác (bao gồm DFD), tuân thủ tiêu chuẩn, chỉnh sửa qua hội thoại, dễ sử dụng cho người mới và chuyên gia, và mang lại lợi ích đáng kể về năng suất trong các quy trình phân tích hệ thống và mô hình hóa quy trình.
  • Sơ đồ luồng dữ liệu – Wikipedia: Tài liệu tham khảo chung giải thích DFD là biểu diễn đồ họa về luồng thông tin trong một hệ thống; bao gồm các cấp độ (bối cảnh, cấp độ 1/2+), các thành phần cốt lõi (quy trình, thực thể bên ngoài, kho lưu trữ dữ liệu, luồng dữ liệu), các ký hiệu phổ biến (Gane-Sarson, Yourdon DeMarco), ký hiệu và ứng dụng trong phân tích yêu cầu và thiết kế hệ thống.

Nắm vững Phân tích Văn bản Đa năng của Visual Paradigm: Hướng dẫn Toàn diện về Mô hình hóa UML Nhanh chóng (2025–2026)

Trong bối cảnh phát triển phần mềm ngày nay với tốc độ nhanh, tốc độ, độ chính xác và sự rõ ràng là yếu tố then chốt. Việc mô hình hóa UML truyền thống có thể mất nhiều thời gian—đặc biệt trong các giai đoạn thiết kế ban đầu—yêu cầu hàng giờ phân tích, thảo luận ý tưởng và lặp lại. Bắt đầu với Công cụ Phân tích Văn bản Đa năng của Visual Paradigm, một tính năng cách mạng giúp chuyển đổi một ý tưởng cấp cao thành một sơ đồ Sơ đồ Lớp UML trong vài phút.

Hướng dẫn toàn diện này dẫn dắt bạn từng bước trong việc sử dụng công cụ AI mạnh mẽ này, dựa trên video hướng dẫn mới nhất (khoảng tháng 9 năm 2025) và tài liệu chính thức của Visual Paradigm. Dù bạn là kỹ sư phần mềm, nhà thiết kế hệ thống, chuyên viên phân tích kinh doanh hay sinh viên đang học UML, công cụ này sẽ tối ưu hóa quy trình làm việc và đẩy nhanh tiến độ khởi động dự án.

🔧 Tổng quan: Phân tích Văn bản Đa năng là gì?

Phân tích Văn bản Đa năng là một tính năng thông minh trong Visual Paradigm tận dụng xử lý ngôn ngữ tự nhiên tiên tiến (NLP) và các mô hình ngôn ngữ quy mô lớn (LLMs) để phân tích mô tả vấn đề dạng văn bản thuần túy và tự động tạo ra:

  • Các lớp UML tiềm năng lớp UML

  • Thuộc tính lớp thuộc tính và thao tác

  • Mối quan hệ giữa các lớp (ví dụ: liên kết, kế thừa, tổng hợp)

  • Một sơ đồ Lớp UML có thể chỉnh sửa hoàn toàn Sơ đồ Lớp UML

Khả năng này cho phép các nhà phát triển và chuyên viên phân tích nhảy từ ý tưởng đến mô hình trực quan mà không cần viết một dòng mã nào—rất lý tưởng cho việc tạo mẫu nhanh, phân tích yêu cầu và sử dụng trong giáo dục.

✅ Lý tưởng cho:

  • Mô hình hóa miền ở giai đoạn đầu

  • Lập kế hoạch sprint linh hoạt

  • Giảng dạy UML cho người mới bắt đầu

  • Phân tích ngược từ tài liệu

  • Tích hợp AI vào quy trình SDLC

📌 Yêu cầu tiên quyết: Bắt đầu

Trước khi bắt đầu, hãy đảm bảo bạn có những thứ sau:

Yêu cầu Chi tiết
Phần mềm Visual Paradigm Desktop (nên dùng phiên bản Professional hoặc Enterprise)
Tải xuống Phiên bản dùng thử miễn phí 30 ngày:https://www.visual-paradigm.com/download
Kết nối Internet Bắt buộc (xử lý AI chạy trên máy chủ đám mây)
Đường dẫn truy cập Công cụ > Ứng dụng→ ChọnPhát triển phần mềmthể loại → Tìm kiếmPhân tích văn bản
Tích hợp tùy chọn Visual Paradigm Online (dành cho hợp tác, xuất và chỉnh sửa nâng cao)

💡 Mẹo hay: Sử dụng tích hợp đám mây để lưu công việc của bạn và tiếp tục chỉnh sửa trong môi trường dựa trên trình duyệt.

🔄 Quy trình từng bước: Từ ý tưởng đến sơ đồ lớp

Tuân theo quy trình có cấu trúc, lặp lại này để tạo ra các mô hình UML chính xác và có ý nghĩa bằng cách sử dụng AI.

Bước 1: Khởi động công cụ Phân tích văn bản AI

  1. Mở Visual Paradigm Desktop.

  2. Đi tới:
    Công cụ > Ứng dụng → Chọn Phát triển phần mềm thẻ.

  3. Cuộn đến trang 2 (hoặc sử dụng thanh tìm kiếm) để tìm thấy Phân tích văn bản (được hỗ trợ bởi AI).

  4. Nhấp vào Bắt đầu ngay.

🖥️ Giao diện mở ra với bố cục sạch sẽ, trực quan:

  • Panel bên trái: các trường nhập và điều khiển

  • Panel bên phải: kết quả thời gian thực và phản hồi trực quan

Bước 2: Tạo hoặc hoàn thiện mô tả vấn đề

AI sẽ bắt đầu bằng cách tạo ra một mô tả vấn đề chi tiết dựa trên lời nhắc ban đầu của bạn.

🔹 Nhập lời nhắc miền

Nhập tên hoặc mục tiêu ngắn gọn:

  • "Nền tảng mua sắm trực tuyến"

  • "Hệ thống đăng ký sinh viên"

  • "Quản lý bệnh nhân bệnh viện"

🔹 Nhấp vào: Tạo mô tả vấn đề

AI ngay lập tức tạo ra một đoạn văn (100–150 từ) tóm tắt mục đích của hệ thống, các bên liên quan, các tính năng chính và các giới hạn.

✅ Đầu ra ví dụ:
“Nền tảng mua sắm trực tuyến cho phép khách hàng duyệt sản phẩm, thêm các mặt hàng vào giỏ hàng và hoàn tất giao dịch thông qua các cổng thanh toán an toàn. Các quản trị viên quản lý hàng tồn kho, xem lịch sử đơn hàng và tạo báo cáo doanh số. Mỗi khách hàng có một hồ sơ chứa thông tin cá nhân và địa chỉ giao hàng. Các sản phẩm được phân loại, với các thuộc tính như tên, giá, số lượng tồn kho và mô tả. Các đơn hàng được liên kết với khách hàng và chứa nhiều mục chi tiết. Hệ thống phải hỗ trợ xác thực người dùng, kiểm soát truy cập theo vai trò và bảng điều khiển phân tích cho quản trị viên.”

✅ Thực hành tốt quan trọng: Chỉnh sửa văn bản đã tạo

Mô tả do AI tạo ra là mộtđiểm khởi đầu, chứ không phải phiên bản cuối cùng.

🔧 Nâng cao nó bằng các chi tiết đặc thù lĩnh vực:

  • Thêm:“Hệ thống phải bao gồm bảng điều khiển phân tích cho quản trị viên để xem thống kê sử dụng và xu hướng doanh số.”

  • Thêm:“Người dùng phải có khả năng đặt lại mật khẩu thông qua xác thực email.”

  • Thêm:“Đơn hàng được phân loại thành các trạng thái đang chờ, đã gửi và đã giao.”

✅ Tại sao điều này quan trọng: Những chỉnh sửa nhỏ cải thiện đáng kể chất lượng trích xuất lớp, gợi ý thuộc tính và phát hiện mối quan hệ.

Bước 3: Xác định các lớp ứng cử viên

Nhấp vàoXác định các lớp ứng cử viên.

AI quét văn bản và trích xuất cácsinh thể lĩnh vực (danh từ) vàkhái niệm.

📋 Đầu ra: Danh sách các lớp ứng cử viên

Mỗi mục bao gồm:

  • Tên lớp (Ví dụ: Khách hàng, Sản phẩm, Đơn hàng)

  • Lý do chọn (Ví dụ: “xuất hiện 5 lần trong mô tả”, “trung tâm đối với lĩnh vực”)

  • Mô tả ngắn gọn (Ví dụ: “Đại diện cho người dùng mua sản phẩm”)

🧠 Ví dụ:

  • Khách hàng: “Danh từ thường gặp; đại diện cho người dùng hệ thống”

  • Cổng thanh toán: “Được nhắc đến trong bối cảnh xử lý giao dịch”

  • Kho hàng: “Thành phần chính để quản lý tình trạng sẵn có của sản phẩm”

✅ Xem lại và hoàn thiện

  • Bỏ chọn các mục không liên quan (ví dụ: các thuật ngữ chung như “hệ thống”, “dữ liệu”).

  • Thêm các mục còn thiếu bằng tay (ví dụ: Giỏ hàng, Trạng thái đơn hàng).

🛠️ Mẹo: Sử dụng bước này để sửa lỗi ảo giác do AI—nếu nó bỏ sót một thực thể quan trọng, hãy thêm ngay bây giờ.

Bước 4: Xác định chi tiết lớp (Thuộc tính và Thao tác)

Nhấp vào Xác định chi tiết lớp.

Với mỗi lớp, AI đề xuất:

  • Thuộc tính (trường dữ liệu): ví dụ như name: String, email: String, price: Double

  • Thao tác (phương thức): ví dụ như placeOrder(), calculateTotal(), updateStock()

📊 Kết quả ví dụ cho Đơn hàng:

Thuộc tính Loại Mô tả
orderId String Mã định danh duy nhất
orderDate Date Ngày đặt đơn hàng
trạng thái Trạng tháiĐơnHàng Trạng thái hiện tại của đơn hàng
Thao tác Tham số Trả về
addLineItem(item: Item, quantity: int) Item, int void
calculateTotal() — Double
updateStatus(newStatus: OrderStatus) Trạng tháiĐơnHàng void

✅ Gợi ý kiểm tra:

  • Xác nhận kiểu dữ liệu (ví dụ: dùng LocalDateTime thay vì Date để chính xác).

  • Điều chỉnh tên phương thức để phù hợp với quy ước lập trình (ví dụ: getTotal() so với calculateTotal()).

  • Thêm các thao tác còn thiếu như hủyĐơnHàng() hoặc ápDụngGiảmGiá().

Bước 5: Xác định các mối quan hệ lớp

Nhấp vào Xác định các mối quan hệ lớp.

AI phân tích các tương tác, phụ thuộc và các mẫu sở hữu trong văn bản và đề xuất các mối quan hệ như:

Loại mối quan hệ Mô tả
Liên kết Một liên kết chung giữa hai lớp (ví dụ: Khách hàng đặt Đơn hàng)
Tổ hợp Mối quan hệ “có-một” (ví dụ: Giỏ hàng chứa Sản phẩm)
Thành phần Mối quan hệ “sở hữu” mạnh hơn (ví dụ: Đơn hàng chứa DòngSảnPhẩm)
Tổng quát hóa (Kế thừa) Quản trị viên kế thừa Người dùng
Phụ thuộc Một lớp sử dụng lớp khác (ví dụ như Dịch vụ thanh toán phụ thuộc vào Cổng thanh toán)

📋 Kết quả ví dụ:

Nguồn Mục tiêu Loại Giải thích
Khách hàng Đơn hàng Liên kết “Khách hàng đặt nhiều đơn hàng”
Đơn hàng Mục hàng Thành phần “Đơn hàng chứa các mục hàng”
Quản trị viên Người dùng Tổng quát hóa “Quản trị viên là một loại người dùng”
Dịch vụ thanh toán Cổng thanh toán Phụ thuộc “Sử dụng cổng thanh toán để xử lý thanh toán”

✅ Xác minh độ chính xác:

  • Đảm bảo sử dụng kết hợp cho quyền sở hữu độc quyền.

  • Chỉ sử dụng kế thừa khi là-một các mối quan hệ tồn tại.

  • Thay thế các mối quan hệ yếu bằng các vai trò cụ thể hơn (ví dụ như Đơn hàng → Khách hàng thông qua được đặt bởi).

Bước 6: Tạo sơ đồ lớp

Nhấp vào Tạo sơ đồ.

Công cụ ghép tất cả các thành phần thành một sơ đồ lớp UML sạch sẽ, dễ đọc.

✅ Tính năng của sơ đồ đã tạo:

  • Bố trí tự động: Bố trí thông minh các lớp và mối quan hệ

  • Chi tiết mở rộng: Nhấp vào bất kỳ lớp nào để xem thuộc tính và thao tác

  • Có thể chỉnh sửa: Tất cả các thành phần có thể được chỉnh sửa trực tiếp trong trình soạn thảo

  • Mã màu: Phân biệt giữa các thực thể, giao diện và lớp trừu tượng

🎯 Bạn hiện đã có mộtsơ đồ lớp được tạo bởi AI, hoàn chỉnh chức năng sẵn sàng cho:

  • Tối ưu hóa thêm

  • Tạo mã nguồn

  • Tích hợp với các sơ đồ khác (ví dụ: Sơ đồ Use Case, Sơ đồ Chuỗi)

  • Tài liệu và chia sẻ với nhóm

Bước 7: Lặp lại và tinh chỉnh (Được khuyến nghị)

Một trong nhữngđặc điểm mạnh nhấtcủa công cụ này là khả năngthiết kế lặp lại.

🔁 Cách lặp lại:

  1. Quay lại thẻMô tả vấn đề tab.

  2. Chỉnh sửa văn bản:

    • Thêm:“Hệ thống phải hỗ trợ các vai trò người dùng: Khách hàng, Quản trị viên và Nhân viên hỗ trợ.”

    • Thêm:“Khách hàng có thể đánh giá sản phẩm sau khi mua.”

  3. Chạy lại:

    • Xác định các lớp tiềm năng

    • Xác định chi tiết lớp

    • Xác định mối quan hệ giữa các lớp

    • Tạo sơ đồ

🔄 Kết quả: Sơ đồ cập nhật động, phản ánh các thực thể mới (Vai tròNgườiDùng, Đánh giá) và mối quan hệ (Khách hàng → Đánh giá, Quản trị viên → Đại diệnHỗ trợ).

🎯 Trường hợp sử dụng: Bạn đang thiết kế một hệ thống quản lý học tập và nhận ra bạn cần mô hình hóa các khóa học, đăng ký và điểm số—chỉ cần chỉnh sửa lời nhắc và tạo lại.

Bước 8: Xuất ra và chỉnh sửa thêm trên Visual Paradigm Online

Để mở khóa toàn bộ tính năng chỉnh sửa và hợp tác:

📤 Xuất sang Visual Paradigm Online

  1. Trong sơ đồ được tạo, nhấp vào biểu tượng đám mây (góc trên bên trái).

  2. Chọn Lưu vào Visual Paradigm Online.

  3. Đăng nhập hoặc tạo tài khoản nếu cần thiết.

  4. Sơ đồ đã được lưu vào không gian làm việc trực tuyến của bạn.

🔄 Nhập lại vào Máy tính để bàn

  1. Quay lại Visual Paradigm Desktop.

  2. Đi tới: Nhóm > Nhập từ Sơ đồ Trực tuyến

  3. Chọn sơ đồ đã lưu của bạn từ danh sách.

  4. Nhấp vào Nhập.

✅ Bây giờ bạn có thể:

  • Sử dụng công cụ bố trí nâng cao

  • Thêm ghi chú, ràng buộc và kiểu biểu diễn

  • Tạo mã nguồn (Java, C#, Python, v.v.)

  • Phân tích ngược từ mã nguồn hiện có

  • Tích hợp với sơ đồ Trường hợp sử dụng, Sơ đồ Chuỗi, hoặc Sơ đồ Thành phần

🌟 Lợi ích và Ưu điểm

Lợi ích Giải thích
⚡ Tốc độ Từ ý tưởng đến sơ đồ lớp trong vòng dưới 5 phút
🤖 Trí tuệ AI giải thích tại saomột lớp hoặc mối quan hệ đã được chọn
🔁 Thiết kế lặp lại Dễ dàng tinh chỉnh dựa trên phản hồi hoặc yêu cầu mới
🎓 Công cụ hỗ trợ học tập Rất tốt cho sinh viên để hiểu cấu trúc UML và mô hình hóa miền
🔄 Tích hợp liền mạch Hoạt động tốt với các công cụ AI VP khác (ví dụ: Trình tạo trường hợp sử dụng AI, Trợ lý trò chuyện AI)
📊 Khả năng giải thích Suy luận minh bạch đằng sau các lựa chọn của AI giúp tăng niềm tin

🛠️ Các thực hành tốt nhất và mẹo chuyên gia

  1. Bắt đầu đơn giản: Bắt đầu bằng một lời nhắc rõ ràng, tập trung như là"Hệ thống ATM"hoặc"Ứng dụng đặt phòng khách sạn".

  2. Hãy cụ thể: Thêm các động từ và danh từ chính (ví dụ: “rút tiền”, “đặt phòng”).

  3. Sử dụng các tình huống thực tế: Bao gồm vai trò, quy trình làm việc và các ràng buộc.

  4. Xem xét mọi đầu ra: AI hỗ trợ—đừng bao giờ giả định tính chính xác.

  5. Kết hợp với các công cụ AI khác:

  6. Lưu các phiên bản: Xuất từng phiên bản để theo dõi sự phát triển của mô hình của bạn.

  7. Sử dụng các mẫu lời nhắc:

    • "Nền tảng thương mại điện tử với vai trò người dùng, giỏ hàng và xử lý thanh toán"

    • "Hệ thống đăng ký môn học của trường đại học với lịch học và điểm số"

    • "Ứng dụng theo dõi sức khỏe để theo dõi bài tập và các chỉ số sức khỏe"

📘 Ví dụ trường hợp sử dụng: Xây dựng hệ thống quản lý thư viện

Hãy cùng đi qua một ví dụ nhanh.

📌 Lời nhắc:

“Hệ thống quản lý thư viện”

📝 Mô tả nâng cao:

“Hệ thống quản lý thư viện cho phép các nhân viên thư viện quản lý sách, người mượn và các khoản mượn. Mỗi cuốn sách có tiêu đề, mã ISBN, tác giả và trạng thái sẵn có. Người mượn là người dùng đã đăng ký có thể mượn tối đa 5 cuốn sách cùng lúc. Các khoản mượn được theo dõi với ngày trả và phí quá hạn. Hệ thống phải hỗ trợ tìm kiếm theo tiêu đề, tác giả hoặc từ khóa. Nhân viên thư viện có thể thêm, cập nhật hoặc xóa sách. Người mượn có thể trả sách, và hệ thống sẽ tính phí quá hạn nếu quá hạn.”

📌 Điểm nổi bật đầu ra của AI:

  • Lớp: Sách, Người mượn, Khoản mượn, Nhân viên thư viện, Công cụ tìm kiếm

  • Thuộc tính: dueDate: Ngày, isOverdue: Boolean, lateFee: Double

  • Thao tác: calculateLateFee(), checkAvailability(), searchByKeyword()

  • Quan hệ:

    • Người mượn → Giao dịch mượn (đối tượng liên kết)

    • Sách → Giao dịch mượn (thành phần)

    • Thư viện viên → Sách (quản lý)

✅ Kết quả: Một sơ đồ lớp hoàn chỉnh, sẵn sàng sản xuất trong vài phút.

🌐 Tài nguyên bổ sung

Tài nguyên Liên kết
Trung tâm công cụ AI chính thức https://ai.visual-paradigm.com
Trang tính năng Phân tích văn bản https://www.visual-paradigm.com/features/ai-textual-analysis
Hướng dẫn video (YouTube) Kênh YouTube của VisualParadigm
Diễn đàn cộng đồng & Hỗ trợ https://forum.visual-paradigm.com
Các mô-đun học tập miễn phí https://learn.visual-paradigm.com

✅ Kết luận: Tăng cường thiết kế của bạn bằng AI

Visual Paradigm của Phân tích văn bản được hỗ trợ bởi AI nữal không chỉ là một điều mới lạ—nó là một đổi thay cuộc chơi cho thiết kế phần mềm.

Bằng cách chuyển đổi các mô tả bằng ngôn ngữ thông thường thành các mô hình UML có cấu trúc, nó:

  • Tiết kiệm hàng giờ công sức thủ công

  • Giảm thiểu sai sót trong mô hình hóa

  • Tăng tốc hợp tác

  • Làm rõ UML cho người mới bắt đầu

Dù bạn là một nhà phát triển độc lập đang thử nghiệm ý tưởng khởi nghiệp, một chuyên gia kinh doanh thu thập yêu cầu, hay một giảng viên giảng dạy kỹ thuật phần mềm, công cụ này giúp bạn suy nghĩ nhanh hơn, mô hình hóa thông minh hơn và xây dựng tốt hơn.

🚀 Bắt đầu ngay hôm nay: Tải xuống bản dùng thử miễn phí 30 ngày và biến ý tưởng tiếp theo của bạn thành sơ đồ UML trong vài phút.

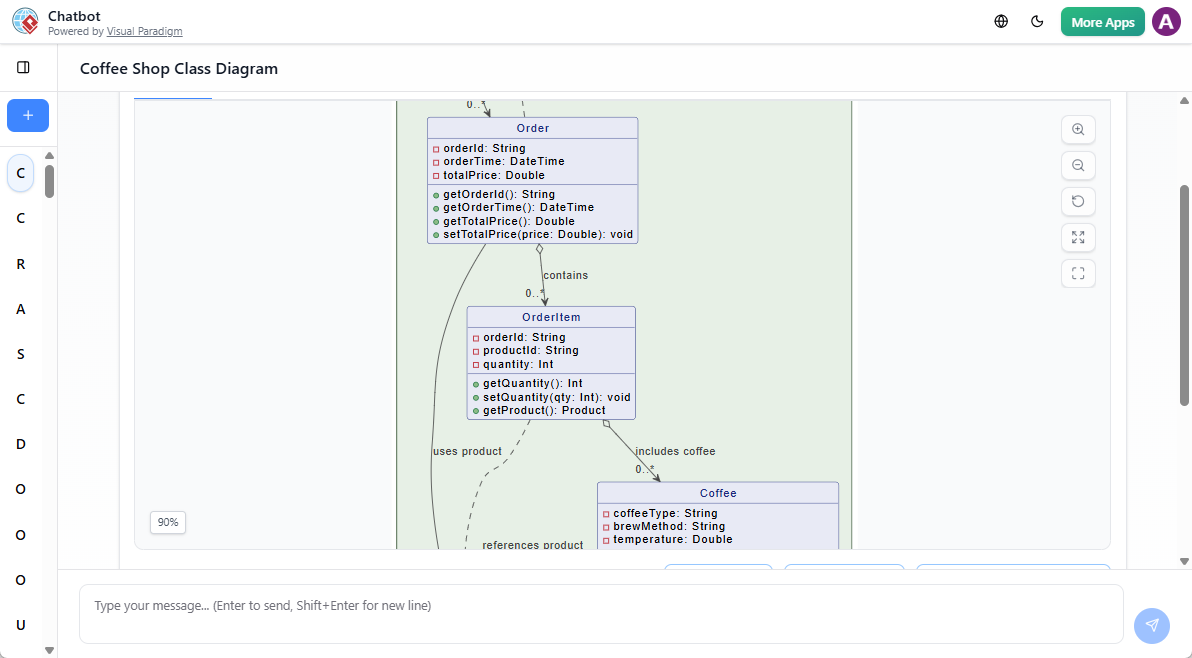

Làm thế nào để học UML với trợ lý trò chuyện AI của Visual Paradigm: Hướng dẫn thực hành

Học tập UML (Ngôn ngữ mô hình hóa thống nhất)có thể khiến bạn cảm thấy choáng ngợp ban đầu—đặc biệt khi bạn đang cố gắng hiểu các mối quan hệ lớp, luồng trình tự hoặc chuyển đổi trạng thái mà không có điểm khởi đầu rõ ràng. Nhưng với công cụ phù hợp, quá trình này trở nên trực quan, tương tác và thậm chí còn thú vị. Một công cụ như vậy đang ngày càng được ưa chuộng trong cộng đồng lập trình viên, sinh viên và nhà thiết kế phần mềm là trợ lý trò chuyện AI của AI Chatbot, một trợ lý trò chuyện giúp chuyển đổi ngôn ngữ tự nhiên thành các sơ đồ UML chuyên nghiệp.

Dù bạn là người mới bắt đầu cố gắng hiểu cách mô hình hóa một hệ thống đơn giản hay là một nhà phát triển đang tinh chỉnh kiến trúc, hướng dẫn này sẽ dẫn dắt bạn từng bước sử dụng trợ lý trò chuyện AI một cách hiệu quả để học và áp dụng các khái niệm UML.

🧠 Tại sao nên sử dụng AI để học UML?

Việc học UML truyền thống thường bao gồm việc nghiên cứu cú pháp, quy tắc ký hiệu và các ví dụ trong sách giáo khoa—đôi khi không có phản hồi tức thì. Trợ lý trò chuyện AI của Visual Paradigm thay đổi điều đó bằng cách cung cấp một trải nghiệm mô hình hóa trải nghiệm mô hình hóa thực tế, tức thì. Thay vì ghi nhớ các ký hiệu, bạn mô tả hệ thống của mình bằng tiếng Anh đơn giản, và AI sẽ tạo ra biểu diễn hình ảnh ngay lập tức.

Cách tiếp cận này hỗ trợ học tập chủ động, nơi bạn thí nghiệm, quan sát và điều chỉnh—giống như trong thiết kế thực tế. Điều này đặc biệt hữu ích cho những người học hình ảnh, những người được lợi từ việc nhìn thấy các mối quan hệ giữa các thành phần.

✅ Mẹo hay: Sử dụng công cụ này không chỉ để tạo sơ đồ, mà còn để kiểm tra sự hiểu biết của bạn. Hãy yêu cầu AI mô hình hóa một hệ thống mà bạn đã từng suy nghĩ đến, sau đó so sánh kết quả với mô hình trong tâm trí bạn.

🔧 Các tính năng chính hỗ trợ học tập

📌 Tạo sơ đồ tức thì

AI có thể tạo ra nhiều loại sơ đồ UML từ một lệnh duy nhất:

  • Sơ đồ lớp
  • Sơ đồ trường hợp sử dụng
  • Sơ đồ trình tự
  • Sơ đồ máy trạng thái
  • Sơ đồ gói

Ví dụ, gõ “Mô hình hóa một hệ thống trường đại học với sinh viên, khóa học và giảng viên”tạo ra một sơ đồ lớp với các lớp, thuộc tính và mối quan hệ liên quan—đầy đủ ký hiệu phù hợp.

💬 Tinh chỉnh qua hội thoại

Bạn không cần phải hoàn hảo ngay từ lần đầu tiên. Trợ lý trò chuyện hỗ trợ chỉnh sửa lặp lại:

  • “Thêm một lớp ‘Grade’ kết nối với Student và Course.”
  • “Đổi tên lớp ‘Employee’ thành ‘Faculty’.”
  • “Làm cho mối quan hệ ‘enroll’ trở thành tùy chọn.”

Mỗi lệnh sẽ cập nhật sơ đồ theo thời gian thực, giúp bạn hiểu rõ cách các thay đổi ảnh hưởng đến mô hình.

📊 Phản hồi thiết kế và các nguyên tắc tốt nhất

Sau khi tạo sơ đồ, hãy sử dụngBáo cáo phân tíchhoặcDanh sách kiểm tra xác minhđể nhận được những thông tin như:

  • Thiếu các mối quan hệ hoặc bội số
  • Tên lớp trùng lặp hoặc không rõ ràng
  • Các đề xuất cải thiện dựa trên tiêu chuẩn UML

Vòng phản hồi này củng cố thói quen mô hình hóa tốt và giúp bạn tránh được những sai lầm phổ biến.

🔄 Tích hợp liền mạch

Khi đã hài lòng, bạn có thể:

  • Nhậpsơ đồ vào Visual Paradigm Desktop hoặc Online để chỉnh sửa sâu hơn
  • Xuấtdưới dạng SVG, PNG hoặc PDF để dùng trong tài liệu hoặc thuyết trình
  • Sử dụng mô hình làm nền tảng để sinh mã (ví dụ: Java, C#, Python)

Quy trình này nối kết giữa học tập và ứng dụng thực tế.

🛠️ Bước từng bước: Cách sử dụng trợ lý AI

1. Khởi động trợ lý trò chuyện

Bạn có thể truy cập qua:

  • Web: Truy cậpchat.visual-paradigm.com trực tiếp trong trình duyệt của bạn.
  • Ứng dụng Máy tính để bàn: Mở Visual Paradigm, đi đến Công cụ > Ứng dụng > UML Hỗ trợ bởi AI, và bắt đầu mô hình hóa.

Không cần cài đặt hay thiết lập—chỉ cần bắt đầu gõ.

2. Viết một lời nhắc rõ ràng

Hãy cụ thể về hệ thống của bạn. Càng cung cấp chi tiết, đầu ra càng tốt.

Các lời nhắc ví dụ:

  • “Tạo một sơ đồ lớp cho hệ thống quản lý thư viện với các lớp Sách, Thành viên và Mượn.”
  • “Tạo một sơ đồ tuần tự thể hiện cách người dùng đăng nhập vào ứng dụng ngân hàng trực tuyến.”
  • “Mô hình hóa một sơ đồ trường hợp cho quy trình thanh toán thương mại điện tử, bao gồm các lớp Khách hàng, Thanh toán và Đơn hàng.”

💡 Gợi ý: Hãy bao gồm các thực thể chính, mối quan hệ của chúng và bất kỳ ràng buộc nào (ví dụ: “một thành viên có thể mượn tối đa 5 cuốn sách”).

3. Tinh chỉnh bằng các lệnh bằng ngôn ngữ tự nhiên

Khi sơ đồ xuất hiện, hãy tương tác với nó như một người cộng sự:

  • “Thêm một thao tác ‘Trả’ vào lớp Mượn.”
  • “Thay đổi bội số giữa Sách và Mượn thành 1…“
  • “Hiện mối phụ thuộc từ Thanh toán đến Kiểm tra Bảo mật.”

Mỗi tương tác sẽ dạy bạn cách ký hiệu UML phản ánh logic thực tế.

4. Xem xét và xác minh

Nhấp vào “Báo cáo Phân tích” để xem:

  • Tính chính xác về cấu trúc
  • Tính nhất quán về tên gọi
  • Các vấn đề thiết kế tiềm tàng

Sử dụng những hiểu biết này để thấu hiểu sâu sắc hơn về các nguyên tắc UML.

5. Xuất ra hoặc Tiếp tục

  • Xuất radưới dạng hình ảnh hoặc PDF để ghi chú hoặc báo cáo.
  • Nhập vàovào môi trường IDE đầy đủ của bạn để tiếp tục làm việc hoặc tạo mã nguồn.

Điều này khiến chatbot trở nên lý tưởng cho cả học tập và công việc dự án.

🎯 Thực hành mẫu: Xây dựng một hệ thống thương mại điện tử đơn giản

Hãy cùng đi qua một ví dụ thực tế để minh họa quá trình học tập.

Gợi ý:

“Tạo một sơ đồ lớp cho một trang web thương mại điện tử với các lớp Sản phẩm, Khách hàng, Đơn hàng và Thanh toán. Một Khách hàng có thể đặt nhiều Đơn hàng, và mỗi Đơn hàng chứa nhiều Sản phẩm. Các Thanh toán được liên kết với Đơn hàng.”

Kết quả:

AI tạo ra một sơ đồ với:

  • Khách hàng (1) — (0…*) Đơn hàng
  • Đơn hàng (1) — (1…*) Sản phẩm
  • Đơn hàng (1) — (1) Thanh toán

Tinh chỉnh:

“Thêm thuộc tính ‘giảm giá’ vào lớp Đơn hàng, với giá trị mặc định là 0,0.”

Bây giờ bạn đã thêm một thuộc tính và thấy cách các thuộc tính được biểu diễn trong UML.

Xác minh:

Chạy phầnDanh sách kiểm tra xác minh. AI có thể đề xuất:

  • “Cân nhắc thêm một trường ‘trạng thái’ vào Đơn hàng để theo dõi việc giao hàng.”
  • “Đảm bảo tính đa dạng trên Sản phẩm là chính xác—nó có nên là 0…*?”

Những gợi ý này củng cố các thực hành tốt nhất và giúp bạn suy nghĩ một cách phê phán về thiết kế.

📚 Học UML theo cách thông minh

Việc sử dụng trợ lý trò chuyện AI không phải là để bỏ qua việc học—đó là về thúc đẩy quá trình đó. Bằng cách tập trung vào:

  • Mô tả các hệ thống bằng ngôn ngữ tự nhiên
  • Quan sát cách các mô hình phát triển
  • Nhận phản hồi tức thì

Bạn sẽ phát triển sự hiểu biết sâu sắc và trực giác hơn về UML so với chỉ học qua các bài hướng dẫn tĩnh.

Nó lý tưởng cho:

  • Sinh viên học thiết kế phần mềm
  • Lập trình viên mới thực hành mô hình hóa hệ thống
  • Đội nhóm thử nghiệm ý tưởng trước khi lập trình
  • Giáo viên minh họa các khái niệm trong lớp học

✅ Những lời khuyên cuối cùng để thành công

  • Bắt đầu đơn giản: Mô hình hóa các hệ thống hàng ngày (ví dụ: một quán cà phê, một ứng dụng danh sách việc cần làm).
  • Thử nghiệm: Thử cùng một hệ thống với các ràng buộc khác nhau.
  • So sánh: Tạo cùng một sơ đồ theo nhiều cách khác nhau và xem AI hiểu từ ngữ của bạn như thế nào.
  • Sử dụng tính năng xuất để lưu lại hành trình học tập của bạn.

Trợ lý trò chuyện AI không phải là sự thay thế cho việc hiểu UML—đó là một người đồng hành giúp bạn suy nghĩ như một nhà thiết kế.

📌 Sẵn sàng thử chưa?

Truy cập vào chat.visual-paradigm.com và nhập lời nhắc đầu tiên của bạn. Dù bạn đang mô hình hóa một thiết bị theo dõi sức khỏe, một hệ thống bệnh viện hay một luồng mạng xã hội, AI sẽ giúp bạn trực quan hóa nó bằng UML—nhanh chóng, rõ ràng và chính xác.

Bắt đầu nhỏ. Học bằng hành động. Và hãy theo dõi kỹ năng mô hình hóa của bạn phát triển—mỗi cuộc trò chuyện một bước.

📝 Lưu ý: Trợ lý chat AI của Visual Paradigm là một phần của hệ sinh thái rộng lớn hỗ trợ mô hình hóa UML, sinh mã và hợp tác. Nó được thiết kế để mở rộng theo nhu cầu của bạn — từ học tập đến phát triển chuyên nghiệp.

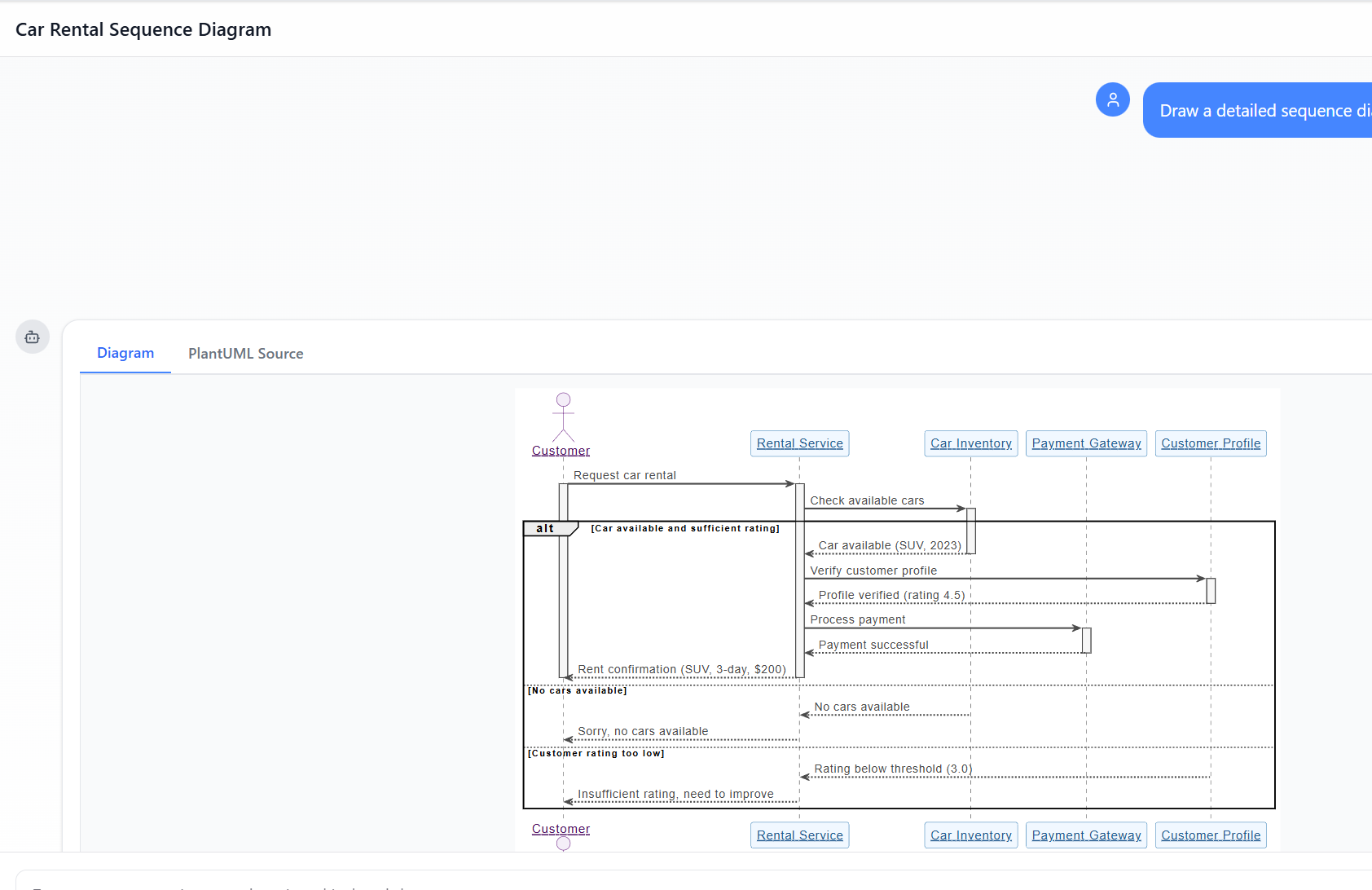

Sự tiến hóa thông minh trong kỹ thuật phần mềm chuyên nghiệp và kiến trúc doanh nghiệp năm 2026: Hướng dẫn thực hành mô hình hóa ngữ nghĩa sâu của Visual Paradigm

Vào năm 2026, trí tuệ nhân tạo sinh thành đã chuyển từ một chiêu trò công nghệ ban đầu thành lực lượng cốt lõi thúc đẩy cải cách quy trình trong kỹ thuật phần mềm chuyên nghiệp và kiến trúc doanh nghiệp. Tuy nhiên, bước đột phá công nghệ thực sự không đơn thuần dựa vào những chức năng bề mặt như ‘sinh hình ảnh’ hay ‘chuyển văn bản thành hình ảnh’, mà nằm ở khả năng hiểu sâu sắc ngữ nghĩa mô hình và biểu đạt chính xác logic kỹ thuật.

I. Mô hình hóa dựa trên ngữ nghĩa: Trí tuệ kỹ thuật vượt lên trên yếu tố hình ảnh

Năng lực cốt lõi của Visual Paradigm vào năm 2026 nằm ở mô hình hóa theo định hướng ‘ngữ nghĩa’. Khác với hầu hết các mô hình ngôn ngữ lớn (LLM) thông thường chỉ có thể ‘vẽ phác thảo’,AI của Visual Paradigmhệ thống đã được huấn luyện sâu, hiểu và tuân theoUML、SysML、BPMNvà các quy tắc ngữ nghĩa chính thức của các tiêu chuẩn mô hình hóa phổ biến như ArchiMate, đảm bảo nội dung được sinh ra có thể kiểm chứng, mở rộng và truy xuất được về mặt kỹ thuật.

Biểu đạt ngữ nghĩa mô hình chính xác

  • Phân biệt mối quan hệ tập hợp và mối quan hệ thành phầnTrong sơ đồ lớp, AI có thể xác định chính xác sự khác biệt cốt lõi giữa ‘tập hợp’ (hình kim cương rỗng) và ‘thành phần’ (hình kim cương đầy), tránh các vấn đề ghép nối hệ thống do nhầm lẫn mối quan hệ.
  • Xử lý tinh vi tính đa hình và ràng buộcHỗ trợ mô hình hóa tự động các mối quan hệ đa dạng phức tạp (ví dụ: 0..*, 1..n) và các điều kiện ràng buộc (ví dụ: ‘chỉ được giao hàng sau khi thanh toán thành công’), tránh bỏ sót do con người.
  • Hỗ trợ chi tiết kỹ thuật trong sơ đồ tuần tựXử lý chính xác các yếu tố then chốt như ‘khối (fragment)’, ‘kích hoạt (activation)’, ‘đường sống (lifeline)’, đảm bảo thứ tự hành vi phù hợp với quy trình kinh doanh thực tế.

Ở cấp độ kỹ thuật hệ thống,Visual Paradigmhỗ trợ mô hình hóa ngữ nghĩa cho các sơ đồ khối định nghĩa (block definition) và sơ đồ tham số (parametric diagram) trong SysML, thực hiện liên kết động giữa yêu cầu và tham số thiết kế. Trong lĩnh vực kiến trúc doanh nghiệp, khả năng sinh ra các góc nhìn ArchiMate đã có thể tự động tạo ra các bản đồ chuẩn hóa bao gồm bốn tầng cấu trúc: ‘Động cơ (Motivation) – Kinh doanh (Business) – Ứng dụng (Application) – Công nghệ (Technology)’, với biểu tượng và cấp độ tuân thủ đầy đủ các tiêu chuẩn do Open Group và OMG công bố.

Cơ chế kiểm tra tích hợp và đề xuất thông minh

Hệ thống AI này không chỉ ‘sinh ra’ mà còn đảm nhận vai trò ‘kiểm tra viên mô hình’. Nó có thể tự động phát hiện các khuyết điểm quan trọng trong mô hình, ví dụ:

  • Sự không ổn định của hệ thống do phụ thuộc vòng (circular dependency)
  • Các điều kiện ràng buộc chưa được định nghĩa hoặc các kịch bản biên thiếu vắng
  • Mô hình vi phạm quy tắc ‘tính hình thức tốt’ (ví dụ: quan hệ lớp không hợp lệ hoặc định nghĩa giao diện không hợp lệ)

Dựa trên những phát hiện này, hệ thống sẽ cung cấp các đề xuất tối ưu có liên quan đến ngữ cảnh, ví dụ như đề xuất áp dụng ‘mẫu chiến lược’ để giải quyết xung đột quyền hạn, hoặc đề xuất tái cấu trúc ‘máy trạng thái đơn hàng’ thành sơ đồ máy trạng thái nhằm nâng cao tính dễ đọc. Phản hồi thông minh ở cấp độ ngữ nghĩa này tạo nền tảng vững chắc cho các tác vụ đầu ra tiếp theo như sinh mã tự động, mô phỏng hệ thống, thiết kế trường hợp kiểm thử, v.v.

II. Mô hình hóa theo cuộc trò chuyện thời gian thực: ‘Đồng sự AI’ trong phát triển nhanh

Visual Paradigm đã loại bỏ hoàn toàn quy trình tĩnh truyền thống ‘tạo một lần, không thể sửa đổi’, thay vào đó xây dựng một luồng công việc mô hình hóa động dựa trên ngôn ngữ tự nhiên. Người dùng có thể truy cập vào Chatbot AI của nó (địa chỉ truy cập:chat.visual-paradigm.com hoặc tích hợp vào khách hàng máy tính để bàn) để tương tác nhiều vòng với AI, thực hiện việc lặp lại và tối ưu hóa mô hình liên tục.

Tạo hình ảnh từ văn bản một cách liền mạch

Người dùng chỉ cần nhập mô tả vấn đề rõ ràng, hệ thống có thể tự phân tích và tạo ra biểu đồ có cấu trúc rõ ràng và bố cục hợp lý. Ví dụ, nhập lệnh sau:

“Tạo một sơ đồ tuần tự UML về quy trình thanh toán của nền tảng thương mại điện tử, bao gồm bước xác thực hai yếu tố (2FA).”

Hệ thống sẽ tự động nhận diện các bên tham gia chính (như người dùng, cổng thanh toán, dịch vụ kiểm soát rủi ro), thứ tự gọi và các đường dẫn ngoại lệ, sau đó xuất ra theo định dạng chuyên nghiệp mà không cần điều chỉnh thủ công.

Chỉnh sửa bằng ngôn ngữ tự nhiên và tiến hóa mô hình

Việc lặp lại mô hình không còn phụ thuộc vào thao tác kéo thả thủ công, mà thay vào đó là thực hiện chỉnh sửa động thông qua lệnh bằng ngôn ngữ tự nhiên:

  • “Thêm nhánh xử lý ngoại lệ cho tình huống thanh toán thất bại”
  • “Thay đổi vai trò người dùng từ ‘khách hàng’ thành ‘khách hàng đã xác thực’”
  • “Thêm logic tự động hủy khi hết thời gian cho trạng thái đơn hàng”

Những lệnh này không chỉ cập nhật cấu trúc mô hình mà còn tự động kích hoạt việc bố trí lại sơ đồ, tối ưu hóa đường nối và làm rõ các tuyến đường, đảm bảo đầu ra luôn tuân theo tiêu chuẩn hình ảnh chuyên nghiệp cho tài liệu kỹ thuật.

AI như một cộng sự công nghệ

Hệ thống còn có thể chủ động trả lời các câu hỏi về xây dựng mô hình, ví dụ:

  • “Sự khác biệt giữa include và extend trong sơ đồ use case là gì?”
  • “Làm thế nào để định nghĩa một hệ thống con có thể tái sử dụng trong SysML?”
  • “Làm thế nào để biểu diễn ràng buộc về chỉ số hiệu suất thông qua sơ đồ tham số?”

Đồng thời, AI còn có thể tự động tạo báo cáo tóm tắt hoặc bản nháp tài liệu, giúp đội ngũ hiểu nhanh logic hệ thống phức tạp và nâng cao hiệu quả hợp tác.

Ba, truyền tải thay đổi tự động: duy trì tính nhất quán và khả năng truy xuất mô hình

Trong các dự án kiến trúc doanh nghiệp quy mô lớn, các sơ đồ tách biệt rất dễ dẫn đến hiện tượng ‘suy thoái tài liệu’ (documentation rot) và mất kết nối thông tin. Visual Paradigm đã giải quyết điểm đau này vào năm 2026 thông qua cơ chế liên kết toàn bộ mô hình.

Truyền tải thời gian thực giữa các góc nhìn

Khi người dùng thay đổi tên một dịch vụ hoặc điều chỉnh tham số giao diện trong sơ đồ tuần tự, thay đổi này sẽ được đồng bộ ngay lập tức đến các sơ đồ liên quan như sơ đồ lớp, sơ đồ triển khai, sơ đồ kiến trúc C4, v.v. Ví dụ:

  • Thay đổi tên ‘Dịch vụ xác thực người dùng’ trong sơ đồ tuần tự → đồng thời cập nhật tên lớp tương ứng trong sơ đồ lớp
  • Thay đổi tham số đầu vào của giao diện dịch vụ → đồng bộ tự động vào định nghĩa giao diện và chuỗi gọi trong sơ đồ thành phần

Cơ chế ‘nguồn dữ liệu duy nhất’ (single source of truth) này đảm bảo tính nhất quán từ kiến trúc chiến lược cấp cao đến thiết kế thành phần cấp thấp, tránh được mâu thuẫn và sai sót do đồng bộ thủ công.

Cơ chế truy xuất và chống suy thoái

Hệ thống tích hợp đầy đủ chức năng kiểm soát phiên bản và theo dõi thay đổi, hỗ trợ:

  • Ghi nhật ký thay đổi (change log)
  • Hoàn tác phiên bản (revert to previous state)
  • Ghi chú và giải thích (annotations)

Kết hợp với sự hiểu biết sâu sắc về các tiêu chuẩn mô hình hóa, Visual Paradigm đã tránh được vấn đề ‘quá tải cửa sổ ngữ cảnh’ thường gặp ở các công cụ AI thông thường khi xử lý các mô hình quy mô lớn cấp doanh nghiệp, đảm bảo tính ổn định và khả năng mở rộng của mô hình.

4. Hỗ trợ quy trình làm việc chuyên nghiệp tích hợp: vòng khép kín từ ý tưởng đến triển khai

AI của Visual Paradigm không phải là công cụ ‘điểm kết thúc’, mà là điểm khởi đầu trong quy trình làm việc của kỹ sư. Các sơ đồ do AI tạo ra là ‘hạt giống’ cho mô hình hóa chuyên nghiệp, có thể được nhập liền mạch vào trình soạn thảo để phát triển và xác minh sâu sắc.

Chuyển tiếp liền mạch sang trình soạn thảo chuyên nghiệp

Thông qua quy trình ‘Tạo bằng AI → Xuất sang’Visual Paradigmphiên bản máy tính để bàn hoặc phiên bản trực tuyến’, người dùng có thể ngay lập tức truy cập môi trường soạn thảo đầy đủ tính năng, kích hoạt các tính năng nâng cao sau:

  • Thêm nhãn ngữ nghĩa (stereotypes)
  • Thực hiện phân tích ma trận (matrix analysis)
  • Mô hình hóa theo lớp và tổ chức các góc nhìn
  • Mô phỏng hệ thống và suy diễn hành vi

Môi trường làm việc phối hợp giữa đám mây và máy tính để bàn

Nền tảng này hỗ trợ mô hình làm việc hỗn hợp:

  1. Các thành viên trong nhóm thực hiện tư duy sáng tạo và mô hình hóa ban đầu trên trình duyệt (VP Online)
  2. Các mô hình quan trọng được đồng bộ hóa vào khách hàng máy tính để bàn chuyên nghiệp hoặc phiên bản doanh nghiệp, để thực hiện các nhiệm vụ thiết kế hệ thống phức tạp, mô hình hóa dữ liệu và công việc phát triển mã nguồn

Đặc biệt phù hợp với làm việc từ xa, các dự án đa bộ phận và nhóm phát triển nhanh, giúp đạt được vòng khép kín ‘chia sẻ ý tưởng tức thì, lặp lại thiết kế sâu sắc’.

Hỗ trợ các tính năng chuyên nghiệp mở rộng

Ecosystem của Visual Paradigm cung cấp nhiều công cụ tăng cường AI, bao gồm:

  • Phân tích văn bản được điều khiển bởi AI: Tự động nhận diện các thành phần hệ thống, người tham gia, điều kiện biên từ mô tả vấn đề phi cấu trúc, xây dựng mô hình lĩnh vực ban đầu
  • Tự động tạo KPI quy trình kinh doanh: Dựa trên mô tả quy trình, tự động tạo các chỉ số hiệu suất chính (KPI) và nhận diện điểm nghẽn quy trình
  • Trợ lý AI mô hình hóa cơ sở dữ liệu（DBModeler AI): Kết hợp mô hình hóa trực quan với kiểm thử SQL thời gian thực, giúp thiết kế và xác minh cấu trúc cơ sở dữ liệu nhanh chóng
  • Tự động tạo bảng CRUD cho JSON: Nhập cấu trúc dữ liệu JSON, AI sẽ tự động suy ra cấu trúc bảng CRUD tương ứng
  • Trình tạo kiến trúc MVC: Dựa trên các trường hợp sử dụng kinh doanh, tự động tạo sơ đồ kiến trúc MVC, bao gồm sơ đồ lớp và sơ đồ tuần tự tương tác cho các lớp điều khiển, mô hình và giao diện

Định dạng đầu ra hỗ trợ đầy đủ các định dạng tiêu chuẩn như XMI, PDF, PNG, SVG, giúp trao đổi, đánh giá và tích hợp giữa các nhóm dễ dàng hơn.

V. Hướng dẫn sử dụng và thực hành tốt nhất năm 2026

Đường dẫn sử dụng ban đầu

Người dùng có thể truy cập hệ thống theo các cách sau:

  • Chatbot AI trên nền tảng Web: Truy cậpchat.visual-paradigm.com
  • Tích hợp vào khách hàng máy tính để bàn: Sau khi mua đăng ký trực tuyến, các tính năng AI có thể được nhúng trực tiếp vào phiên bản VP Desktop hoặc Enterprise
  • Điểm vào thanh công cụ: Trong menu ‘Công cụ’ của cả phiên bản máy tính để bàn và trực tuyến, có thể khởi động trình tạo sơ đồ AI chỉ bằng một cú nhấp chuột

Gợi ý sử dụng hiệu quả

  • Cung cấp các gợi ý phong phú về ngữ cảnh: Ví dụ: “Tạo một sơ đồ use case UML hỗ trợ ‘đăng ký người dùng + xác minh số điện thoại + mã xác thực SMS’ cho một nền tảng thương mại điện tử, sử dụng kiến trúc MVC có tích hợp kiểm soát truy cập”
  • Áp dụng quy trình làm việc theo giai đoạn lặp lại: Tạo → Xem xét → Sửa đổi → Kiểm tra, liên tục tối ưu chất lượng mô hình
  • Sử dụng tính năng phiên bản doanh nghiệp: Dùng để xử lý các góc nhìn ArchiMate phức tạp, mô hình hóa SysML, hợp tác đa phiên bản và kiểm soát thay đổi nghiêm ngặt

Kết luận: Định nghĩa lại tương lai của mô hình hóa kỹ thuật

Sự tiến hóa AI của Visual Paradigm vào năm 2026 đánh dấu sự thay đổi căn bản trong lĩnh vực mô hình hóa chuyên nghiệp từ ‘vẽ tay’ sang ‘hợp tác thông minh’. Nó không chỉ nâng cao hiệu quả mô hình hóa, mà còn thông qua hiểu ngữ nghĩa, phản hồi thời gian thực và đồng bộ hóa tự động, đạt được tính ‘dễ bảo trì’ và ‘có thể phát triển’ cho mô hình.

Trong bối cảnh kiến trúc phần mềm ngày càng phức tạp và hệ thống doanh nghiệp tích hợp sâu sắc, công cụ kết hợp AI sinh thành với các tiêu chuẩn mô hình hóa chính thức đang trở thành công cụ năng suất không thể thiếu đối với các kỹ sư phần mềm, kiến trúc sư hệ thống và chuyên gia phân tích doanh nghiệp. Nó không phải là ‘thay thế con người’, mà là ‘tăng cường con người’, giúp các kỹ sư chuyển tập trung từ ‘vẽ sơ đồ’ sang ‘giải quyết vấn đề’, thực sự nâng tầm giá trị công nghệ.

Tham khảo các trường hợp liên quan

  • 《Thực hành tạo bộ tạo kiến trúc MVC do AI điều khiển》: Dựa trên ví dụ về use case ‘đăng ký khóa học’, hệ thống tự động suy ra cấu trúc MVC hoàn chỉnh bao gồm bộ điều khiển, bảng khóa học và xác thực người dùng
  • 《Báo cáo use case do AI tạo ra》: Chuyển đổi tự động sơ đồ use case PlantUML thành báo cáo tài liệu có cấu trúc, nâng cao tính dễ đọc và khả năng tìm kiếm của tài liệu thiết kế
  • 《Tự động tạo bảng dựa trên JSON》: Nhập dữ liệu giao diện API, AI tạo ra cấu trúc bảng có thể sử dụng trực tiếp trong quá trình phát triển
  • 《Tự động tạo góc nhìn ArchiMate cấp doanh nghiệp》: Dựa trên mô tả nghiệp vụ, tự động xây dựng góc nhìn kiến trúc toàn diện bao gồm tầng chiến lược, công nghệ và ứng dụng

Tác giả Đăng ngày Chuyên mục AI Chatbot

Một nghiên cứu điển hình: Mô hình hóa quy trình gửi đơn hàng thương mại điện tử bằng sơ đồ tuần tự UML bằng trợ lý trò chuyện AI của Visual Paradigm

Giới thiệu về UML và sơ đồ tuần tự

Cái Ngôn ngữ mô hình hóa thống nhất (UML) là một ngôn ngữ mô hình hóa chuẩn hóa được sử dụng trong kỹ thuật phần mềm để trực quan hóa, xác định, xây dựng và tài liệu hóa các hệ thống. Trong số 14 loại sơ đồ của UML, sơ đồ tuần tự thuộc danh mục sơ đồ tương tác. Chúng nhấn mạnh vào hành vi độngcủa một hệ thống bằng cách minh họa cách các đối tượng (hoặc các tác nhân và thành phần) tương tác theo thời gian thông qua trao đổi tin nhắn.

Sơ đồ tuần tựrất hữu ích trong việc ghi lại thứ tự thực hiện, luồng tin nhắn, logic điều kiện (ví dụ: lựa chọn hoặc vòng lặp) và xử lý lỗi trong các trường hợp sử dụng. Khác với sơ đồ lớp (được dùng để thể hiện cấu trúc tĩnh), sơ đồ tuần tự tập trung vào các tương tác tại thời điểm chạy, làm cho chúng lý tưởng cho các tình huống có nhiều bên tham gia, chẳng hạn như luồng người dùng, lời gọi API hoặc giao tiếp giữa các dịch vụ vi mô.

Những khái niệm chính trong sơ đồ tuần tự

Dưới đây là các thành phần cốt lõi của sơ đồ UML sơ đồ tuần tự:

Understanding Sequence Diagram Notation in UML - Visual Paradigm Guides

  • Các đường sống: Các đường đứt đoạn dọc đại diện cho các bên tham gia (đối tượng, tác nhân hoặc hệ thống) theo thời gian. Thời gian chảy từ trên xuống dưới.
  • Tin nhắn: Các mũi tên ngang thể hiện sự giao tiếp. Mũi tên liền thường biểu thị các lời gọi đồng bộ (có mong đợi phản hồi), mũi tên đứt đoạn thể hiện tin nhắn hoặc phản hồi bất đồng bộ.
  • Thanh kích hoạt (Thông số thực thi): Các hình chữ nhật mỏng trên đường sống cho thấy khi nào một bên tham gia đang hoạt động (xử lý một yêu cầu).
  • Tác nhân: Các thực thể bên ngoài (ví dụ: Người dùng) khởi tạo các tương tác, thường được thể hiện bằng hình người bằng que.
  • Các khối kết hợp: Các hộp cho các cấu trúc điều khiển, chẳng hạn như:
    • alt (lựa chọn) cho các điều kiện if-else.
    • opt cho các luồng tùy chọn.
    • vòng lặp cho các lần lặp lại.
  • Sử dụng tương tác (ref): Tái sử dụng các tương tác con phổ biến.
  • Tin nhắn trả về: Các mũi tên gãy thể hiện phản hồi hoặc kết quả.

Các thành phần này cho phép người mô hình hóa biểu diễn các luồng phức tạp, bao gồm các đường đi thành công và ngoại lệ, dưới dạng rõ ràng và theo thứ tự thời gian.

Nghiên cứu trường hợp: Quy trình gửi đơn hàng thương mại điện tử

Xem xét một tình huống thương mại điện tử thực tế, nơi người dùng đặt hàng thông qua giỏ hàng. Quy trình bao gồm xác thực địa chỉ, kiểm tra tồn kho và thanh toán. Hệ thống phải xử lý ba nhánh chính:

  1. Thành công: Đơn hàng hợp lệ → tồn kho được giữ chỗ → thanh toán được xử lý → đơn hàng được xác nhận và lịch giao hàng được lên kế hoạch.
  2. Địa chỉ không hợp lệ: Từ chối sớm kèm thông báo cho người dùng.
  3. Thanh toán bị từ chối: Kiểm tra tồn kho nhưng thanh toán thất bại → thông báo lỗi đến người dùng.

Luồng này bao gồm nhánh điều kiện (các đoạn alt) và xử lý lỗi, làm cho nó trở thành một ứng cử viên lý tưởng cho sơ đồ tuần tự.

Các bên tham gia

  • Người dùng (Người diễn viên)
  • Giỏ hàng (Thành phần giao diện)
  • Dịch vụ đơn hàng (Logic kinh doanh chính)
  • Hệ thống tồn kho (Kiểm tra bên ngoài/nền tảng)
  • Cổng thanh toán (Dịch vụ bên ngoài)

Giải thích sơ đồ

Sơ đồ dựa trên PlantUML được cung cấp (tạo theo khái niệm từ luồng mô tả) cho thấy:

  • Quy trình bắt đầu với người dùng gửi đơn hàng thông qua giỏ hàng.
  • Giỏ hàng chuyển yêu cầu đến Dịch vụ đơn hàng.
  • Một đoạn alt nhánh dựa trên các kiểm tra:
    • [Đơn hàng hợp lệ] → Dịch vụ Đơn hàng kiểm tra tồn kho với Hệ thống Kho → Nếu có sẵn, tiếp tục đến thanh toán → Cổng thanh toán xử lý → Thành công trả về xác nhận → Đơn hàng được xác nhận → Lịch giao hàng được lên lịch → Người dùng được thông báo.
    • [Địa chỉ không hợp lệ] → Từ chối sớm → Thông báo đến người dùng: “Vui lòng nhập địa chỉ hợp lệ”.
    • [Thanh toán bị từ chối] → Thử thanh toán nhưng thất bại → Lỗi: “Thanh toán bị từ chối – vui lòng thử lại”.

Sơ đồ sử dụng các đoạn kết hợp (alt) để nhóm các nhánh điều kiện một cách rõ ràng. Các thanh kích hoạt thể hiện thời gian xử lý của từng thành phần, và các thông điệp phản hồi dạng chấm chấm cho thấy phản hồi. Cấu trúc này giúp sơ đồ dễ đọc đồng thời bao quát cả các tình huống đường dẫn thành công và lỗi.

Một sơ đồ như vậy giúp các nhà phát triển hiểu rõ thứ tự truyền tin, xác định các điểm nghẽn tiềm tàng (ví dụ: các cuộc gọi bên ngoài đến Cổng thanh toán), và đảm bảo các nhánh lỗi được xử lý một cách trơn tru.

Sử dụng Chatbot AI của Visual Paradigm để tạo sơ đồ tuần tự

Visual Paradigm, một công cụ hàng đầucông cụ mô hình hóa UML, có tính năngChatbot AI (có thể truy cập qua nền tảng trực tuyến hoặc ứng dụng máy tính để bàn) giúp cách mạng hóa việc tạo sơ đồ. Thay vì kéo thả các đường đời và mũi tên thủ công, người dùng mô tả tình huống bằng ngôn ngữ tự nhiên, và AI sẽ tạo ngay lập tức một sơ đồ UML chuyên nghiệp, có thể chỉnh sửa.

Quy trình từng bước

  1. Truy cập Chatbot AI (ví dụ: tại chat.visual-paradigm.com hoặc qua Công cụ > Chatbot AI trong Visual Paradigm).
  2. Chọn hoặc xác định “Sơ đồ tuần tự UML” là loại.
  3. Cung cấp mô tả văn bản rõ ràng, ví dụ như trong nghiên cứu trường hợp này: “Người dùng gửi đơn hàng từ giỏ hàng. Dịch vụ đơn hàng xác minh địa chỉ và tồn kho. Nếu địa chỉ không hợp lệ, yêu cầu người dùng. Nếu hợp lệ, kiểm tra kho. Nếu có hàng, xử lý thanh toán qua cổng. Nếu thanh toán thành công, xác nhận đơn hàng và lên lịch giao hàng. Bao gồm các nhánh cho địa chỉ không hợp lệ và thanh toán bị từ chối.”
  4. Tinh chỉnh qua trò chuyện: Yêu cầu AI thêm chi tiết (ví dụ: “Thêm thanh kích hoạt” hoặc “Bao gồm thông điệp phản hồi cho lỗi”).
  5. Tạo: AI tạo ra sơ đồ (thường ở định dạng có thể chỉnh sửa, kèm mã nguồn PlantUML nếu cần).
  6. Chỉnh sửa và xuất: Tinh chỉnh thủ công (điều chỉnh bố cục, nhãn), sau đó xuất dưới dạng hình ảnh, PDF hoặc mã nguồn.

Trong nghiên cứu trường hợp này, sơ đồ gần giống với kết quả AI tạo ra từ mô tả đã cung cấp — đầy đủ các đoạn alt cho các nhánh, hướng thông điệp chính xác và các đường đời sạch sẽ. Công cụ đảm bảoUMLtuân thủ UML, bố cục cân đối và dễ đọc.

Các lợi ích quan sát được:

  • Tốc độ: Từ văn bản đến sơ đồ trong vài giây.
  • Độ chính xác: AI áp dụng ký hiệu đúng cho các đoạn và thông điệp.
  • Sự lặp lại: Tinh chỉnh dựa trên trò chuyện cho phép điều chỉnh nhanh chóng mà không cần vẽ lại.

Làm thế nào để sử dụng sơ đồ tuần tự một cách hiệu quả

Sơ đồ tuần tự tỏa sáng trong:

  • Phân tích yêu cầu → Làm rõ luồng trường hợp sử dụng với các bên liên quan.
  • Giai đoạn thiết kế → Chi tiết các tương tác trước khi lập trình.
  • Tài liệu → Giải thích hành vi hệ thống cho đội nhóm hoặc để đào tạo người mới.
  • Gỡ lỗi → So sánh các chuỗi tin nhắn mong đợi với thực tế.
  • Kiểm thử → Trích xuất các trường hợp kiểm thử từ các nhánh thành công/lỗi.

Các thực hành tốt nhất:

  • Giữ sơ đồ tập trung vào một trường hợp sử dụng hoặc tình huống duy nhất.
  • Sử dụng tên có ý nghĩa cho các tin nhắn (ví dụ: “checkStock()” thay vì các thuật ngữ mơ hồ).
  • Hạn chế số người tham gia ở mức 5–7 để dễ đọc.
  • Kết hợp với các sơ đồ UML khác (ví dụ: sơ đồ trường hợp sử dụng để cung cấp bối cảnh, sơ đồ lớp để thể hiện cấu trúc).

Kết luận

Nghiên cứu trường hợp quy trình đặt hàng thương mại điện tử này minh họa cách sơ đồ tuần tự mô hình hóa hiệu quả các tương tác thực tế với logic điều kiện và xử lý lỗi. Bằng cách tận dụng Trợ lý AI của Visual Paradigm, việc tạo ra các sơ đồ như vậy trở nên dễ tiếp cận và hiệu quả — chuyển trọng tâm từ vẽ thủ công sang suy nghĩ cấp cao và tinh chỉnh.

Các công cụ hiện đại như vậy giảm rào cản đối với các nhà phát triển, nhà phân tích và kiến trúc sư, giúp tăng tốc độ lặp lại và cải thiện giao tiếp trong các dự án phần mềm. Dù bạn đang thiết kế một quy trình thanh toán đơn giản hay một hệ thống phân tán phức tạp, sơ đồ tuần tự — được hỗ trợ bởi AI — vẫn là công cụ thiết yếu để hiểu và xây dựng các hệ thống đáng tin cậy.

Bài viết và tài nguyên

Visual Paradigm AI Chatbot: Hướng dẫn chuyên nghiệp về mô hình hóa trực quan được hỗ trợ bởi AI

Tổng quan

Đây là Visual Paradigm AI Chatbot là một trợ lý mô hình hóa trực quan được điều khiển bởi AI được phát triển bởi Visual Paradigm, một nhà cung cấp hàng đầu về giải pháp UML, kiến trúc doanh nghiệp và vẽ biểu đồ.quy trình làm việc mô hình hóa trực quan, công cụ thông minh này nổi bật trong việc tạo, hoàn thiện, giải thích và phân tích sơ đồ—đặc biệt là sơ đồ UML (ví dụ như Sequence, Class, Use Case, Activity, State Machine, Component, Deployment), cũng như các mô hình tiêu chuẩn ngành khác như ArchiMate, SysML, Mô hình C4, Sơ đồ tư duy, SWOT/Khung PESTLE, và nhiều hơn nữa.

Khác với các trợ lý AI đa mục đích (ví dụ: ChatGPT), thì Visual Paradigm Trợ lý trò chuyện AI được thiết kế chuyên biệt cho thiết kế và tài liệu tập trung vào sơ đồ, với chuyên môn sâu rộng về:

  • Ký hiệu và ngữ nghĩa UML

  • Các đoạn tương tác (alt, opt, loop, ref)

  • Các đường sống, luồng tin nhắn, thanh kích hoạt

  • Logic điều kiện và xử lý lỗi

Nó chuyển đổi mô tả bằng ngôn ngữ tự nhiên thành các sơ đồ sạch sẽ, chính xác và được trình bày chuyên nghiệp trong vài giây, hỗ trợ cải tiến lặp lại thông qua phản hồi qua hội thoại.

✅ Tính năng chính

Tính năng Mô tả
Tạo sơ đồ tức thì Mô tả một quy trình kinh doanh hoặc tương tác hệ thống bằng tiếng Anh đơn giản → nhận được sơ đồ UML được hiển thị đầy đủ trong vài giây.
Cải tiến qua hội thoại Cải thiện sơ đồ một cách lặp lại thông qua các lời nhắc tiếp theo: thêm nhánh, đổi tên người tham gia, điều chỉnh logic hoặc tái cấu trúc bố cục—không cần khởi động lại.
Giải thích và Hiểu rõ Hỏi “Giải thích sơ đồ này” → nhận được phân tích rõ ràng, từng bước về luồng, tin nhắn, điểm ra quyết định và logic điều khiển.
Hỗ trợ nhiều sơ đồ Hỗ trợ đầy đủ: Sơ đồ tuần tự, Lớp, Trường hợp sử dụng, Hoạt động, Trạng thái, Giao tiếp, Đối tượng, Gói, Triển khai, Thành phần và nhiều loại khác.
Xử lý lỗi và luồng thông minh Tự động áp dụng alt, opt, loop, và ref các đoạn để biểu diễn các đường đi thành công, ngoại lệ, thử lại và xác thực.
Tích hợp liền mạch với Visual Paradigm Xuất hoặc nhập sơ đồ trực tiếp vào Visual Paradigm Online hoặc Máy tính để bàn để chỉnh sửa nâng cao, hợp tác, quản lý phiên bản và tài liệu hóa.
Xem mã nguồn PlantUML Bật để xem hoặc chỉnh sửa mã nguồn dưới nềnMã PlantUML—rất lý tưởng cho nhà phát triển, kiểm soát phiên bản và tự động hóa.
Hỗ trợ nhiều ngôn ngữ Chấp nhận lời nhắc và tạo sơ đồ bằng nhiều ngôn ngữ (tiếng Anh, tiếng Trung, tiếng Tây Ban Nha, tiếng Pháp, tiếng Đức, tiếng Nhật, tiếng Hàn, v.v.).

🛠️ Hướng dẫn từng bước: Cách sử dụng trợ lý chat AI của Visual Paradigm

1. Truy cập vàoTrợ lý chat

✅ Không cần đăng nhập để sử dụng cơ bản. Đăng nhập giúp lưu trữ cuộc trò chuyện và xuất sang không gian làm việc của bạn.

2. Bắt đầu một cuộc trò chuyện mới hoặc tiếp tục một cuộc trò chuyện hiện có

  • Nhấn vào+ Cuộc trò chuyện mới để bắt đầu từ đầu.

  • Hoặc tiếp tục từ một cuộc trò chuyện hiện có để thực hiện các nhiệm vụ mô hình hóa đang diễn ra.

Giao diện bao gồm:

  • Lịch sử trò chuyện (vì giữ ngữ cảnh)

  • Xem trước sơ đồ (vẽ theo thời gian thực)

  • Thẻ: Sơ đồ | Nguồn PlantUML

  • Các điều khiển phóng to và tùy chọn xuất

3. Tạo sơ đồ (Yêu cầu chính)

Nhập một yêu cầu bằng ngôn ngữ tự nhiên rõ ràng và mô tả. Các ví dụ hoạt động tốt nhất:

📌 “Vẽ một sơ đồ tuần tự chi tiết cho quy trình thuê xe bao gồm Khách hàng, Dịch vụ thuê xe, Kho xe, Cổng thanh toán và Hồ sơ Khách hàng.”

📌 “Tạo sơ đồ tuần tự UML cho đặt vé máy bay trực tuyến: người dùng chọn chuyến bay → kiểm tra khả năng đặt chỗ → tiến hành thanh toán → xác nhận hoặc thất bại.”

📌 “Tạo sơ đồ tuần tự: người dùng đặt hàng → giỏ hàng xác minh sản phẩm → dịch vụ đặt hàng kiểm tra kho hàng → cổng thanh toán xử lý phí → gửi xác nhận.”

💡 Mẹo: Hãy cụ thể về các bên tham gia, thứ tự tin nhắn, điều kiện và kết quả.

👉 Kết quả: AI sẽ tạo ra một sơ đồ được định dạng đầy đủ trong 5–15 giây, bao gồm:

  • Các đường sống phù hợp

  • Đường liền cho các tin nhắn đồng bộ

  • Đường nét đứt cho tin nhắn trả về

  • Thanh kích hoạt cho xử lý đang hoạt động

  • alt, opt, và loop các đoạn mã cho logic nhánh

🔍 Kết quả ví dụ: Sơ đồ thuê xe của bạn bao gồm các nhánh điều kiện cho:

  • Thành công (xe có sẵn + điểm đánh giá ≥ 3.0)

  • Không có xe nào sẵn sàng

  • Điểm đánh giá thấp (< 3.0)
    Tất cả được xử lý bằng alt các đoạn mã — minh họa việc quản lý lỗi và luồng thông minh.

4. Tinh chỉnh dần dần (Năng lực hội thoại)

Sử dụng các lời nhắc tiếp theo để phát triển sơ đồ của bạn:

Lời nhắc Tác động
“Thêm một nhánh thay thế khi thanh toán bị từ chối.” AI thêm một nhánh mới alt nhánh với thông báo lỗi và tùy chọn thử lại.
“Bao gồm năm sản xuất và màu sắc trong thông báo xác nhận xe.” Cập nhật nội dung tin nhắn một cách động.
“Thay đổi ngưỡng điểm đánh giá từ 3.0 lên 4.0.” Điều chỉnh điều kiện trong alt đoạn mã.
“Thêm một vòng lặp cho tối đa 3 lần thử chọn xe.” Giới thiệu vòng lặp đoạn mã xung quanh quy trình chọn lựa.
“Giải thích nhánh ‘Điểm đánh giá khách hàng quá thấp’.” Trả về giải thích chi tiết về logic và tác động.

✅ Không cần tái tạo—các thay đổi được áp dụng ngay lập tức trong ngữ cảnh.

5. Phân tích và giải thích sơ đồ

Sử dụng các lời nhắc này để thấu hiểu sâu sắc hơn:

  • “Giải thích sơ đồ tuần tự này từng bước một.”

  • “Đoạn mã 'alt' này đại diện cho điều gì ở đây?”

  • “Tóm tắt hành trình thành công từ bắt đầu đến xác nhận.”

  • “Xác định tất cả các điều kiện lỗi và cách chúng được xử lý.”

Tính năng này đặc biệt hữu ích cho:

  • Sinh viên học UML

  • Đội nhóm xem xét các tương tác hệ thống

  • Tài liệu và đào tạo người mới

6. Xuất và tích hợp vào dự án

Khi đã hài lòng, xuất hoặc tích hợp sơ đồ của bạn:

Tùy chọn Trường hợp sử dụng
Xuất dưới dạng PNG/SVG/PDF Dành cho báo cáo, trình bày hoặc chia sẻ.
Xem mã nguồn PlantUML Sao chép mã để kiểm soát phiên bản, nhúng vào Markdown/tài liệu, hoặc tái sử dụng trong các công cụ khác.
Nhập vào Visual Paradigm Chỉnh sửa hoàn toàn trong IDE máy tính để bàn hoặc trực tuyến—thêm ràng buộc, kiểu đặc trưng, liên kết đến các sơ đồ khác, hoặc tạo mã.

🔄 Mẹo chuyên gia: Sử dụng mã PlantUML đã xuất ra trong các pipeline CI/CD, công cụ tạo tài liệu (ví dụ: MkDocs, Docusaurus) hoặc các wiki hợp tác.

🌟 Trải nghiệm người dùng: Tại sao các đội ngũ lại yêu thích nó

“Nó giống như có một kiến trúc sư cấp cao trong cuộc trò chuyện.”– Kiến trúc sư phần mềm, Công ty Công nghệ Toàn cầu

✅ Lợi ích thực tế

Lợi ích Tác động
Tốc độ & Năng suất Điều từng mất 20–60 phút vẽ sơ đồ thủ công nay chỉ mất 1–5 phút trao đổi. Lý tưởng cho việc tạo mẫu, lập kế hoạch sprint và các đợt thiết kế nhanh.
Dễ dùng cho người mới Không cần phải ghi nhớ cú pháp UML—chỉ cần mô tả quy trình một cách tự nhiên. Trí tuệ nhân tạo sẽ tự động đảm bảo ký hiệu đúng.
Sửa đổi dễ dàng, không gây cản trở Tinh chỉnh logic, thêm điều kiện hoặc điều chỉnh luồng ngay lập tức—không mất ngữ cảnh.
Logic phức tạp chính xác Xử lý các tình huống thực tế: kiểm tra tồn kho, lỗi thanh toán, xác thực đánh giá, vòng lặp thử lại—với cách sử dụng phù hợp alt/loop sử dụng.
Tăng tốc quá trình học tập Giải thích lại sơ đồ cho người dùng giúp củng cố hiểu biết về các khái niệm UML.
Khả năng chống lỗi AI dự đoán các lỗi phổ biến (ví dụ: các đường dẫn lỗi bị thiếu) và tự động bao gồm chúng.

⚠️ Ghi chú: Mặc dù rất chính xác, các bố cục cực kỳ phức tạp hoặc tùy chỉnh cao vẫn có thể được cải thiện nhờ các điều chỉnh thủ công cuối cùng trong Visual Paradigm Desktop/Online.

📌 Các Thực Tiễn Tốt Nhất Để Đạt Kết Quả Tối Ưu

  1. Hãy Cụ Thể: Bao gồm các bên tham gia, hành động, điều kiện và kết quả mong đợi.

  2. Sử Dụng Ngôn Ngữ Rõ Ràng: Tránh các thuật ngữ mơ hồ như “điều gì đó xảy ra” → hãy nói “hệ thống xác thực thông tin đăng nhập của người dùng.”

  3. Chia Nhỏ Các Tình Huống Phức Tạp: Bắt đầu với luồng chính, sau đó thêm các nhánh (ví dụ: thành công, thất bại, thử lại).

  4. Tận Dụng Các Lần Hỏi Tiếp Theo: Đừng ngần ngại lặp lại—mỗi lời nhắc sẽ tinh chỉnh mô hình.

  5. Sử Dụng Chế Độ PlantUML Để Tích Hợp Mã Nguồn: Khi làm việc trong tài liệu hoặc tự động hóa, hãy chuyển sang Nguồn PlantUML để trích xuất mã nguồn sạch.

🏁 Kết Luận: Tương Lai Của Mô Hình Hóa Hình Ảnh Là Giao Tiếp

Chính Trợ Lý Trí Tuệ Nhân Tạo Visual Paradigm định nghĩa lại cách các chuyên gia tiếp cận mô hình hóa hình ảnh. Bằng cách chuyển đổi ngôn ngữ tự nhiên thành các sơ đồ chính xác, có cấu trúc—đầy đủ chức năng điều khiển luồng thông minh, xử lý lỗi và tinh chỉnh theo thời gian thực—nó thu hẹp khoảng cách giữa yêu cầu kinh doanh, thiết kế kỹ thuật, và thực thi phát triển.

Dù bạn là một lập trình viên, kiến trúc sư hệ thống, phân tích viên kinh doanh, hoặc sinh viên, công cụ này giúp bạn:

  • Thiết kế nhanh hơn

  • Giao tiếp rõ ràng hơn

  • Học tập hiệu quả hơn

  • Hợp tác thông minh hơn

🎯 Suy nghĩ cuối cùng: Mô hình hóa trực quan không còn là rào cản—nó đã trở thành một cuộc trò chuyện.

🔧 Cần giúp đỡ? Hãy thử lời nhắc này!

“Tạo một sơ đồ tuần tự UML cho quy trình đăng nhập người dùng: người dùng nhập email/mật khẩu → hệ thống xác minh thông tin đăng nhập → nếu hợp lệ, chuyển hướng đến bảng điều khiển; nếu không hợp lệ, hiển thị thông báo lỗi và cho phép thử lại tối đa 3 lần.”

👉 Dán đoạn này vào chatbot và xem bạn nhận được sơ đồ hoàn chỉnh, sẵn sàng sản xuất chỉ trong bao lâu.

📬 Có tình huống nào trong đầu? Hãy cùng nhau xây dựng nó!

Nếu bạn muốn được hỗ trợ tạo ra lời nhắc lời nhắc hoàn hảo cho trường hợp sử dụng của bạn—dù là cho hệ thống ngân hàng, quy trình thương mại điện tử, tương tác thiết bị IoT, hoặc mô hình hóa kiến trúc doanh nghiệp—chỉ cần chia sẻ ý tưởng của bạn, tôi sẽ giúp bạn tạo đầu vào tối ưu cho chatbot AI Visual Paradigm.

📞 Khám phá ngay: https://chat.visual-paradigm.com
📚 Tìm hiểu thêm: https://www.visual-paradigm.com
💬 Tham gia cộng đồng: Hàng nghìn người dùng trên toàn thế giới sử dụng Trợ lý AI hàng ngày để mô hình hóa nhanh hơn và thông minh hơn.

Trợ lý AI Visual Paradigm – Nơi ý tưởng trở thành sơ đồ ngay lập tức. 🚀

Visual Paradigm: Nền tảng mô hình hóa trực quan tích hợp AI toàn diện năm 2026

Mô hình hóa trực quan tiếp tục đóng vai trò trung tâm trong phát triển phần mềm, kỹ thuật hệ thống, kiến trúc doanh nghiệp và thiết kế quy trình kinh doanh. Năm 2026, các nền tảng mô hình hóa trực quan tích hợp AI giúp chuyên gia tạo sơ đồ có cấu trúc hiệu quả hơn — chuyển đổi mô tả, yêu cầu hoặc thảo luận thành hình ảnh chính xác, dễ đọc, hỗ trợ phân tích, hợp tác và ra quyết định. Visual Paradigm tích hợp các tính năng AI sinh thành tiên tiến — bao gồm mộttrợ lý ảo AI đối thoại và trình tạo sơ đồ tức thì — vào môi trường mô hình hóa trực quan mạnh mẽ. Sự kết hợp này cho phép người dùng tạo sơ đồ chất lượng cao một cách nhanh chóng mà vẫn giữ được quyền kiểm soát hoàn toàn về ký hiệu, bố cục, kiểm tra và trình bày.

AI nâng cao quy trình làm việc mô hình hóa trực quan như thế nào

Các khả năng AI của nền tảng tập trung vào việc làm cho việc tạo hình ảnh nhanh hơn và trực quan hơn mà không làm giảm chất lượng sơ đồ:

  • Người dùng mô tả sơ đồ mong muốn bằng ngôn ngữ tự nhiên (“Tạo sơ đồ hoạt động thể hiện quy trình đăng ký người dùng với các bước xác minh email và phê duyệt”)
  • AI tạo ra một mô hình trực quan hoàn chỉnh, tuân thủ chuẩn
  • Các điều chỉnh bổ sung cải thiện độ rõ ràng và cấu trúc (“Sử dụng các băng thông để phân biệt các vai trò khác nhau”, “Thêm các nút quyết định cho các đường dẫn từ chối”, “Áp dụng một bảng màu nhất quán cho các yếu tố quyết định”)
  • Người dùng có thể truy vấn trực tiếp vào mô hình (“Nhấn mạnh đường đi quan trọng trong sơ đồ tuần tự này”, “Gợi ý cải thiện hình ảnh để dễ đọc hơn”)

Phương pháp lặp lại này hỗ trợ cách tự nhiên mà các nhóm phát triển và tinh chỉnh các mô hình trực quan — bắt đầu từ quy mô rộng và dần thêm chi tiết và hoàn thiện.

Phạm vi rộng các ký hiệu mô hình hóa trực quan được hỗ trợ

Trình tạo sơ đồ AI của Visual Paradigm tạo ra hình ảnh chính xác trên các chuẩn mô hình hóa phổ biến:

Ký hiệu Các loại sơ đồ thường được AI tạo ra Mục đích và lợi ích trực quan
UML Lớp, Chuỗi, Hoạt động, Trường hợp sử dụng, Thành phần, Triển khai, Máy trạng thái Biểu diễn rõ ràng về cấu trúc, hành vi và tương tác
SysML Định nghĩa khối (BDD), Khối nội bộ (IBD), Yêu cầu, Tham số Hình ảnh về kết cấu hệ thống và khả năng truy xuất
ArchiMate Góc nhìn về động lực, kinh doanh, ứng dụng, công nghệ, triển khai và chuyển đổi Tổng quan kiến trúc doanh nghiệp theo lớp
Mô hình C4 Bối cảnh hệ thống, Khu vực chứa, Thành phần, Góc nhìn mã nguồn Tài liệu kiến trúc phần mềm theo cấp bậc, dễ đọc
BPMN 2.0 Quy trình, Hợp tác, Cuộc trò chuyện Hình ảnh quy trình chính xác và theo vai trò
ERD Sơ đồ ER logic và vật lý (Chen / Chân quạ) Sơ đồ cơ sở dữ liệu sạch và hình ảnh mối quan hệ

AI tuân thủ các quy tắc ký hiệu chính thức, đảm bảo các sơ đồ được tạo ra có thể sử dụng ngay lập tức trong các bối cảnh chuyên nghiệp — từ đánh giá nội bộ đến sản phẩm giao nộp bên ngoài.

Từ tạo hình bằng AI đến mô hình hình ảnh hoàn thiện

Visual Paradigm hỗ trợ toàn bộ quy trình mô hình hóa hình ảnh:

  • Bắt đầu nhanh chóng với sự hỗ trợ của AItrong trình duyệt — lý tưởng cho việc thảo luận ý tưởng, hội thảo hoặc bản nháp ban đầu
  • Chuyển giao liền mạch sang máy tính để bàn — mở các mô hình được tạo bởi AI trong ứng dụng Desktop Visual Paradigm đầy đủ để tinh chỉnh hình ảnh chi tiết
  • Công cụ hình ảnh chuyên nghiệp:
    • Nhiều thuật toán bố cục (hierarchical, vuông góc, hữu cơ)
    • Chủ đề tùy chỉnh, bảng màu và bộ biểu tượng
    • Quản lý lớp, bộ lọc hình ảnh và ẩn chọn lọc
    • Ghi chú, liên kết siêu văn bản, chú thích và hình ảnh nhúng
  • Xác minh và mô phỏng — kiểm tra quy tắc hình ảnh, mô phỏng đường đi BPMN, đánh giá ràng buộc SysML
  • Tùy chọn xuất — PNG/SVG độ phân giải cao, PDF tương tác, tệp tương thích Visio, HTML nhúng được

Quy trình này đảm bảo rằng các hình ảnh được tạo nhanh bằng AI có thể phát triển thành các sơ đồ rõ ràng, sẵn sàng trình bày mà không cần chuyển đổi công cụ.

Các tính năng AI bổ sung hỗ trợ độ rõ ràng hình ảnh

Một số công cụ AI chuyên biệt giúp cải thiện kết quả mô hình hóa hình ảnh:

  • DBModeler AI — tạo ra các sơ đồ ER được sắp xếp rõ ràng với các chỉ báo khóa rõ ràng, đường mối quan hệ và ký hiệu cấp độ
  • Trích xuất từ văn bản → hình ảnh — nhận diện các khái niệm từ văn bản yêu cầu và đặt chúng vào các hình ảnh lớp hoặc ER có cấu trúc
  • Các nhà tạo hình trực quan chiến lược — tạo ra các khung Business Model Canvas, ma trận SWOT, cây OKR và các khung khác với thứ tự hình ảnh rõ ràng

Kết luận

Visual Paradigm đóng vai trò là một nền tảng mô hình hóa trực quan được hỗ trợ trí tuệ nhân tạo đáng tin cậy, ưu tiên cả tốc độ và chất lượng. Sự kết hợp giữa khả năng sinh ra bằng AI theo cách trò chuyện, hỗ trợ ký hiệu chính xác, các công cụ chỉnh sửa trực quan nâng cao và sự liên tục liền mạch trong quy trình làm việc khiến nó phù hợp với các chuyên gia phụ thuộc vào các sơ đồ rõ ràng, chính xác trong công việc hàng ngày.

Phiên bản dùng thử trực tuyến miễn phí cung cấp truy cập tức thì vào trợ lý chat AI và các tính năng mô hình hóa trực quan — cách dễ dàng để khám phá khả năng của nó cho các trường hợp sử dụng cụ thể của bạn.

Truy cập: www.visual-paradigm.com

Các liên kết liên quan
