Một hướng dẫn toàn diện về mô hình hóa sơ đồ Entiti-Quan hệ (ERD)

Sơ đồ ERD vẫn là một trong những công cụ quan trọng nhất để thiết kế cơ sở dữ liệu quan hệ, truyền đạt yêu cầu dữ liệu và tránh việc tái thiết kế tốn kém về sau.

1. Sơ đồ ERD là gì và tại sao chúng ta sử dụng nó?

Một Sơ đồ Entiti-Quan hệ (ERD) là một mô hình trực quan thể hiện:

  • Những điềumà chúng ta muốn lưu trữ (các thực thể)
  • Những đặc tínhcủa những điều đó (thuộc tính)
  • Cách những điều đó được kết nối (quan hệ)
  • Số lượng bao nhiêucủa mỗi thứ có thể được kết nối (số lượng / bội số)

Mục đích chính trong năm 2025–2026:

  • Truyền đạt cấu trúc giữa các nhà phát triển, chuyên gia phân tích, quản lý sản phẩm và chuyên gia lĩnh vực
  • Làm nguồn thông tin duy nhất trước khi viết DDL (CREATE TABLE …)
  • Phát hiện lỗi logic sớm (thừa, thiếu ràng buộc, số lượng sai)
  • Hỗ trợ xác định ranh giới dịch vụ vi mô / thiết kế theo miền
  • Tự động tạo tài liệu trong nhiều công cụ hiện đại

2. Các ký hiệu cốt lõi được sử dụng hiện nay

Ba nhóm chính vẫn đang được sử dụng tích cực:

Ký hiệu Sự phổ biến (2025) Độ dễ đọc Phù hợp nhất với Các ký hiệu cho số lượng
Chân quạ Cao nhất Rất cao Hầu hết các đội nhóm, công cụ (Lucidchart, dbdiagram, Draw.io, QuickDBD, v.v.) Chân quạ, thanh thẳng, vòng tròn, gạch ngang
Chen Trung bình Trung bình Học thuật, một số mô hình khái niệm Số (1, N), kim cương nặng
IDEF1X Thấp Trung bình Một số hệ thống chính phủ / hệ thống cũ Ký hiệu hộp trong hộp cụ thể

Chân quạ là tiêu chuẩn công nghiệp thực tế trong năm 2025–2026 → chúng tôi sẽ sử dụng nó trong hướng dẫn này.

3. Các khối xây dựng cơ bản (Chân quạ)

Khái niệm Ký hiệu Mô tả Ví dụ
Thực thể mạnh Hình chữ nhật Tồn tại độc lập, có khóa chính riêng Khách hàng, Đơn hàng, Sản phẩm
Thực thể yếu Hình chữ nhật kép Sự tồn tại phụ thuộc vào thực thể chủ sở hữu; khóa phần + khóa chủ sở hữu = khóa đầy đủ Chi tiết đơn hàng (phụ thuộc vào Đơn hàng)
Thuộc tính Hình elip (liên kết với thực thể) Thuộc tính của một thực thể tên, giá, email
Khóa chính Thuộc tính được gạch chân Xác định duy nhất một thể hiện thực thể customer_id, isbn
Thuộc tính nhiều giá trị Hình elip kép Có thể có nhiều giá trị (thường trở thành bảng riêng) phone_numbers, tags
Thuộc tính suy ra Hình elip gạch chéo Có thể được tính toán từ các thuộc tính khác tuổi (từ birth_date)
Thuộc tính kết hợp Hình elip chứa các hình elip khác Thuộc tính gồm nhiều thuộc tính con full_address → street, city, zip

4. Quan hệ & Cardinality (Trái tim của sơ đồ ERD)

Quan hệ = hình thoi (đôi khi chỉ là một đường thẳng theo phong cách tối giản hiện đại)

Cardinalitytrả lời hai câu hỏi chomỗi phía của quan hệ:

  • Số lượng tối thiểu các thể hiện liên quan? (0 hoặc 1)
  • Số lượng tối đa các thể hiện liên quan? (1 hoặc nhiều = N)
Ký hiệu (Crow’s Foot) Tối thiểu Tối đa Ý nghĩa (từ phía này) Tên thông thường Câu ví dụ
Vòng tròn (○) 0 Tùy chọn Không Một khách hàng có thể cóđã đặt không đơn hàng
Thanh ngắn ( ) 1 Bắt buộc Một (đúng một)
Chân quạ (> ) 0 N Không hoặc nhiều Nhiều tùy chọn Một khách hàng có thể đặtnhiều đơn hàng
Thanh + chân quạ (> ) 1 N Một hoặc nhiều Nhiều bắt buộc
Đường đôi ( ) 1 1 Chính xác một

Các mẫu phổ biến (viết trái → phải):

  • 1:1 || — || Người ↔ Hộ chiếu (hiện tại)
  • 1:0..1 || — ○| Phòng ban ↔ Quản lý (một số phòng ban không có quản lý)
  • 1:N || — >| Tác giả → Sách
  • 1:0..N || — ○> Khách hàng → Đơn hàng
  • M:N >| — >| Sinh viên ↔ Khóa học (nhiều-nhiều)

5. Ràng buộc tham gia

  • Tham gia toàn bộ = đường đôi từ thực thể đến mối quan hệ (mỗi trường hợp phảitham gia)
  • Tham gia một phần = đường đơn (một số trường hợp có thể không tham gia)

Ví dụ:

  • Mọi Đơn hàng phải có ít nhất một Chi tiết đơn hàng → tham gia đầy đủ (đường kép) + 1..N
  • Không phải mọi Khách hàng đã đặt một Đơn hàng → tham gia một phần + 0..N

6. Entiti yếu và mối quan hệ xác định

Entiti yếu:

  • Không thể tồn tại mà không có chủ sở hữu (entiti mạnh)
  • Khóa chính của nó = khóa chính của chủ sở hữu + khóa phần (nhận dạng)

Ký hiệu:

  • Hình chữ nhật kép
  • Mối quan hệ xác định = kim cương kép hoặc đường đậm
  • Thường là mối quan hệ xác định 1:N (chủ sở hữu → nhiều entiti yếu)

Ví dụ tiêu biểu:

Đơn hàng chứa Chi tiết đơn hàng
(hình chữ nhật kép + đường đậm)
PK: order_id PK: (order_id, số thứ tự)

7. Quy trình mô hình hóa ERD từng bước (Quy trình thực hành 2025–2026)

  1. Hiểu sâu sắc về lĩnh vựcTrò chuyện với các bên liên quan → thu thập danh từ và động từ

  2. Liệt kê các entiti tiềm năng (danh từ) → Lọc các đối tượng thực tế cần được lưu trữ độc lập

  3. Liệt kê các thuộc tính cho mỗi thực thể → Đánh dấu khóa chính (gạch chân) → Xác định khóa候选 / khóa tự nhiên → Phát hiện các thuộc tính nhiều giá trị, hợp thành, được suy ra

  4. Tìm mối quan hệ (động từ) → Hỏi: “Những thực thể nào được liên kết trực tiếp?” → Tránh các mối quan hệ bắc cầu (chúng thường ẩn các thực thể bị thiếu)

  5. Xác định cardinality và sự tham gia cho mỗi hướng → Viết 4–6 câu sử dụng mẫu: “Mỗi A có thể/phải được liên kết với không/one/nhiều B.” “Mỗi B có thể/phải được liên kết với không/one/nhiều A.”

  6. Xử lý mối quan hệ M:N Hầu như luôn giải quyết chúng thành bảng liên kết (thực thể yếu hoặc thực thể mạnh). Thêm thuộc tính nếu chính mối quan hệ có thuộc tính (ví dụ: ngày đăng ký, điểm số)

  7. Xác định các thực thể yếuHỏi: “Liệu thực thể này có thể tồn tại mà không cần thực thể kia không?”

  8. Thêm siêu loại/loại con (nếu cần – kế thừa) Sử dụng hình tròn với d (loại trừ) / o (giao nhau)

  9. Xem xét các dấu hiệu phổ biến

    • Bẫy quạt / bẫy khe
    • Quá nhiều mối quan hệ M:N mà không có thuộc tính → có thực thể bị thiếu?
    • Các mối quan hệ dư thừa
    • Thiếu sự tham gia bắt buộc
    • Các thực thể chỉ có khóa ngoại → có thể là thực thể yếu
  10. Xác nhận với các bên liên quan sử dụng các ví dụ cụ thể

8. Các phương pháp và mẹo tốt nhất hiện đại (2025–2026)

  • Ưu tiên phong cách tối giản (không có hình kim cương — chỉ có các đường có nhãn)
  • Sử dụng cụm động từtrên các đường quan hệ (đặt tại, chứa, giảng dạy_bởi)
  • Mã hóa màu các miền / ngữ cảnh được giới hạn trong các mô hình lớn
  • Giữ ERD logic tách biệt với vật lý (kiểu dữ liệu, chỉ mục sẽ đến sau)
  • Kiểm soát phiên bản tệp .drawio / .dbml / .erd
  • Sử dụng các công cụ có thể tạo lược đồ SQL / Prisma / TypeORM (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugin)
  • Đối với các hệ thống rất lớn → ERD theo mô-đun cho từng ngữ cảnh được giới hạn

Tham khảo nhanh – Các mẫu phổ biến nhất

  • Khách hàng 1 —— 0..* Đơn hàng
  • Đơn hàng 1 —— 1..* Chi tiết đơn hàng
  • Sản phẩm * —— * Danh mục → giải quyết thành bảng liên kết + thuộc tính
  • Nhân viên 1 —— 0..1 Phòng ban (giám đốc)
  • Phòng ban 1 —— 0..* Nhân viên (thành viên)
  • Người 1 —— 0..1 Xe (xe_hiện_tại)

Công cụ ERD AI được đề xuất

Visual Paradigm cung cấp một hệ sinh thái toàn diệnhệ sinh thái cho mô hình hóa trực quan ERD, kết hợp sức mạnh kỹ thuật cấp máy tính để bàn với sự linh hoạt dựa trên đám mây, tăng tốc bằng AI và các tính năng hợp tác nhóm. Điều này khiến nó phù hợp với các nhà mô hình cá nhân, các đội ngũ linh hoạt, các kiến trúc sư doanh nghiệp và chuyên gia cơ sở dữ liệu làm việc trên mọi thứ từ các bản mẫu nhanh đến việc tái thiết kế hệ thống cũ phức tạp.

Hệ sinh thái chủ yếu bao gồm hai nền tảng chính bổ trợ cho nhau:

  • Visual Paradigm Desktop (ứng dụng tải về cho Windows, macOS, Linux) — tập trung vào kỹ thuật cơ sở dữ liệu chuyên sâu và chuyên nghiệp.
  • Visual Paradigm Online (dựa trên trình duyệt, không cần cài đặt) — được tối ưu hóa cho việc vẽ sơ đồ nhanh, hợp tác và hỗ trợ bởi AI.

Cả hai đều hỗ trợ các ký hiệu ERD chính (bao gồm Crow’s Foot và Chen), các mức khái niệm/logic/vật lý, và khả năng truy xuất đầy đủ giữa các lớp mô hình.

Những cách chính mà hệ sinh thái hỗ trợ trong quá trình mô hình hóa trực quan ERD

  1. Tạo sơ đồ trực quan và nhanh chóng
    • Giao diện kéo và thả vớimô hình hóa tập trung vào tài nguyên (không cần chuyển đổi công cụ liên tục).
    • Tự động tạo cột khóa ngoại khi tạo mối quan hệ.
    • Hỗ trợ tất cả các thành phần ERD chuẩn: thực thể mạnh/yếu, mối quan hệ xác định/không xác định, thuộc tính đa giá trị/được suy ra/thành phần, thủ tục lưu trữ, trigger, view, ràng buộc duy nhất, v.v.
    • Sơ đồ con giúp chia nhỏ các lược đồ doanh nghiệp lớn thành các quan điểm logic.
  2. Hỗ trợ toàn bộ vòng đời: Khái niệm → Logic → Vật lý
    • Trích xuất chỉ bằng một cú nhấp chuột: tạo sơ đồ ERD logic từ khái niệm, sơ đồ vật lý từ logic (với khả năng truy xuất và điều hướng tự động thông qua Model Transitor).
    • Duy trì tính nhất quán giữa các mức trừu tượng — các thay đổi ở một mức có thể được lan truyền một cách thông minh.
  3. Tăng tốc nhờ AI (đặc biệt mạnh ở VP Online)
    • AI Mô hình hóa Cơ sở dữ liệuTrình tạo sơ đồ AI — mô tả yêu cầu dữ liệu của bạn bằng tiếng Anh đơn giản (ví dụ: “Chúng tôi có khách hàng đặt đơn hàng chứa sản phẩm từ nhiều danh mục khác nhau”), và AI sẽ ngay lập tức tạo ra một sơ đồ ERD chuẩn hóa, chuyên nghiệp đầy đủ các thực thể, mối quan hệ và khóa.
    • Hỗ trợ ký hiệu Chen cho ERD trong trình tạo AI.
    • Lý tưởng cho việc tạo mẫu nhanh hoặc khi bắt đầu từ các yêu cầu kinh doanh mơ hồ.
  4. Kỹ thuật cơ sở dữ liệu và đồng bộ hóa
    • Kỹ thuật tiến — tạo các tập lệnh DDL hoàn chỉnh, không lỗi (hoặc tạo/cập nhật cơ sở dữ liệu trực tiếp) cho các hệ quản trị cơ sở dữ liệu chính: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, v.v.
    • Kỹ thuật ngược — nhập cơ sở dữ liệu hiện có và ngay lập tức tái tạo sơ đồ ERD trực quan (rất hữu ích cho các hệ thống cũ hoặc phục hồi tài liệu).
    • Công cụ sửa lỗi / so sánh — so sánh mô hình với cơ sở dữ liệu thực tế, tạo các tập lệnh delta để áp dụng thay đổi an toàn mà không làm mất dữ liệu.
    • Nhập dữ liệu mẫu trực tiếp vào các thực thể ERD → xuất ra cơ sở dữ liệu để làm dữ liệu mẫu nhanh chóng.
  5. Hợp tác nhóm và quản lý phiên bản
    • Chỉnh sửa đồng thời theo thời gian thực (nhiều người dùng cùng chỉnh sửa một sơ đồ ERD).
    • Phát hiện xung đột tích hợp sẵn và giải quyết thông minh.
    • Lịch sử phiên bản đầy đủ, ghi lại cập nhật, hoàn tác thay đổi.
    • Đánh dấu nhận xéttrực tiếp trên các thành phần sơ đồ để nhận phản hồi.
    • Công bố và chia sẻ— tạo liên kết web, nhúng sơ đồ, xuất ra PDF/ảnh/HTML cho các bên liên quan không có giấy phép.
    • Kho lưu trữ đám mây tập trung (VPository) giúp mọi người đồng bộ trên các môi trường phát triển/thử nghiệm/sản xuất.
  6. Tích hợp trong hệ sinh thái mô hình hóa rộng lớn hơn
    • Liên kết các thực thể ERD với các sơ đồ khác: tham chiếu một thực thể dữ liệu trong sơ đồ DFD, sơ đồ lớp UML, bản phác thảo giao diện, quy trình BPMN, v.v.
    • Tạo ra mã ORM (Hibernate, v.v.) từ ERD → kết nối mô hình trực quan với lớp ứng dụng.
    • So sánh trực quan— so sánh các phiên bản khác nhau hoặc so sánh mô hình với lược đồ cơ sở dữ liệu.
    • Xuất từ điển dữ liệu chuyên nghiệp / tài liệu mô tả để tài liệu hóa và bàn giao.

So sánh nhanh: Khi nào nên sử dụng phần nào trong hệ sinh thái

Yêu cầu / Tình huống Nền tảng được khuyến nghị Điểm mạnh chính trong ngữ cảnh ERD
Phân tích ngược sâu, sửa chữa cơ sở dữ liệu sản xuất, tạo mã ORM Máy tính để bàn Bộ công cụ kỹ thuật đầy đủ, làm việc ngoại tuyến, đồng bộ hóa nâng cao
Vẽ nhanh, thiết kế hỗ trợ AI từ văn bản, cài đặt không cần thiết Trực tuyến Tạo bằng AI, truy cập qua trình duyệt, nhẹ nhàng
Các buổi mô hình hóa nhóm theo thời gian thực Trực tuyến (hoặc Máy tính để bàn + Máy chủ Teamwork) Chỉnh sửa đồng thời, đánh dấu nhận xét, giải quyết xung đột
Các lược đồ quy mô doanh nghiệp với các mô hình con Máy tính để bàn Hiệu suất tốt hơn cho các mô hình rất lớn
Xem xét và chia sẻ với các bên liên quan Cả hai (tính năng xuất bản) Liên kết web, nhúng, xuất file PDF
Miễn phí / sử dụng phi thương mại Phiên bản Cộng đồng (Máy tính để bàn) hoặc Tài khoản VP Online miễn phí Chỉnh sửa ERD đầy đủ, kỹ thuật nâng cao bị giới hạn

Tóm lại, hệ sinh thái của Visual Paradigm loại bỏ mọi trở ngại ở mỗi giai đoạn thiết kế ERD — từ tư duy ban đầu (AI + kéo thả nhanh), qua quá trình tinh chỉnh và xác minh hợp tác, đến triển khai và bảo trì cuối cùng (kỹ thuật hai chiều). Hệ sinh thái này đặc biệt mạnh mẽ khi quy trình làm việc của bạn bao gồm cả giao tiếp trực quan và việc giao nhận cơ sở dữ liệu thực tế.

Bài viết về ERD

Mô hình hóa cơ sở dữ liệu nền tảng mạng xã hội: Tạo sơ đồ quan hệ thực thể (ERD) được hỗ trợ bởi AI trong Visual Paradigm

Learn how to use Visual Paradigm’s AI to instantly generate professional ER diagrams for a social media platform database from simple text prompts.

Hãy thành thật mà nói: bắt đầu thiết kế cơ sở dữ liệu từ một trang trắng có thể là một nhiệm vụ đáng sợ. Dù bạn là một kiến trúc phần mềm có kinh nghiệm hay một sinh viên đang học mô hình hóa dữ liệu, việc vẽ thủ công các thực thể, xác định thuộc tính và định tuyến các đường quan hệ tốn rất nhiều công sức. Đây chính là nơi màTạo sơ đồ quan hệ thực thể (ERD) bằng trí tuệ nhân tạođổi thay hoàn toàn trò chơi. Chỉ cần mô tả ý tưởng dự án của bạn—ví dụ như một “Nền tảng mạng xã hội”—bạn có thể sử dụngVisual Paradigm Desktopđể ngay lập tức chuyển đổi ngôn ngữ tự nhiên thành một mô hình dữ liệu chuyên nghiệp, tuân thủ chuẩn mực.

Tính năng này không chỉ giúp tăng tốc quá trình; mà còn giúp lấp đầy khoảng cách giữa yêu cầu kinh doanh và sơ đồ kỹ thuật. Trong bài phân tích sâu này, chúng ta sẽ cùng xem cách bạn có thể chuyển từ một lời nhắc văn bản đơn giản thành một sơ đồ cơ sở dữ liệu được cấu trúc đầy đủ bao gồm người dùng, bài đăng và bình luận chỉ trong vài giây bằng công cụ thiết kế cơ sở dữ liệu thông minh nàycông cụ thiết kế cơ sở dữ liệu thông minh.

Tóm tắt nhanh: Những điểm chính

  • Hiệu suất chuyển đổi từ văn bản sang mô hình:Chuyển đổi các mô tả bằng tiếng Anh đơn giản thành các sơ đồ ER phức tạp ngay lập tức.
  • Phát hiện thông minh:AI tự động nhận diện các thực thể, thuộc tính, khóa chính và mối quan hệ.
  • Ký hiệu chuẩn:Tạo ra các sơ đồ tuân theo các quy ước ER chuẩn ngành (Crow’s Foot, v.v.).
  • Hoàn toàn có thể chỉnh sửa:Kết quả là một sơ đồ gốc của Visual Paradigm, sẵn sàng để tinh chỉnh thêm và sinh mã SQL.

Bước 1: Xác định phạm vi bằng ngôn ngữ tự nhiên

Quá trình bắt đầu từ một ý tưởng đơn giản. Bạn không cần phải biết cú pháp SQL hay kéo thả hàng chục hộp một cách thủ công. Thay vào đó, bạn truy cập vào tính năngTạo sơ đồ bằng AItrong công cụ. Như minh họa trong quy trình bên dưới, bạn chỉ cần chọn “Sơ đồ quan hệ thực thể” làm đầu ra mục tiêu. Sức mạnh nằm ở chính lời nhắc.

Trong ví dụ của chúng tôi, chúng tôi muốn trực quan hóa phần backend của một mạng xã hội. Chúng tôi đã nhập lời nhắc:“Trực quan hóa một sơ đồ ERD mô tả cấu trúc cơ sở dữ liệu của một nền tảng mạng xã hội”. Văn bản đơn giản này là tất cả những gì AI cần để hiểu yêu cầu lĩnh vực, suy ra rằng một nền tảng mạng xã hội thường cần người dùng, nội dung, tương tác và thông báo.

This is a screenshot of Visual Paradigm (aka. Visual Paradigm Desktop). It is now showing the use of AI diagram generation to

Bước 2: Phân tích mô hình dữ liệu được tạo bởi AI

Sau khi bạn nhấn “OK”, AI sẽ phân tích văn bản của bạn để xác định các thực thể chính (bảng) và các mối liên hệ của chúng. Nó không chỉ đơn giản là thả các hộp ngẫu nhiên lên bảng vẽ; mà còn áp dụngphát hiện quan hệ và lực lượng thông minhđể cấu trúc logic dữ liệu. Trong vòng vài giây, bạn sẽ được xem một sơ đồ hoàn chỉnh trông như thể đã mất hàng giờ để thiết kế thủ công.

Nhìn vào kết quả bên dưới, bạn có thể thấy AI đã tạo chính xác một sơ đồ phù hợp hoàn hảo với ứng dụng mạng xã hội. Nó đã tạo ra mộtNgười dùng thực thể với các thuộc tính tiêu chuẩn như tên người dùng, email, và mật khẩu. Nó đã kết nối logic giữa Người dùng với một Bài viết thực thể (mối quan hệ một-đa), nhận ra rằng một người dùng tạo ra nhiều bài viết. Nó thậm chí còn chi tiết hóa các thông tin bằng cách thêm vào Bình luận, Thích, và Thông báo các thực thể, đầy đủ các khóa ngoại (ví dụ: post_id, author_id) và các kiểu dữ liệu phù hợp như varchar, clob, và integer.

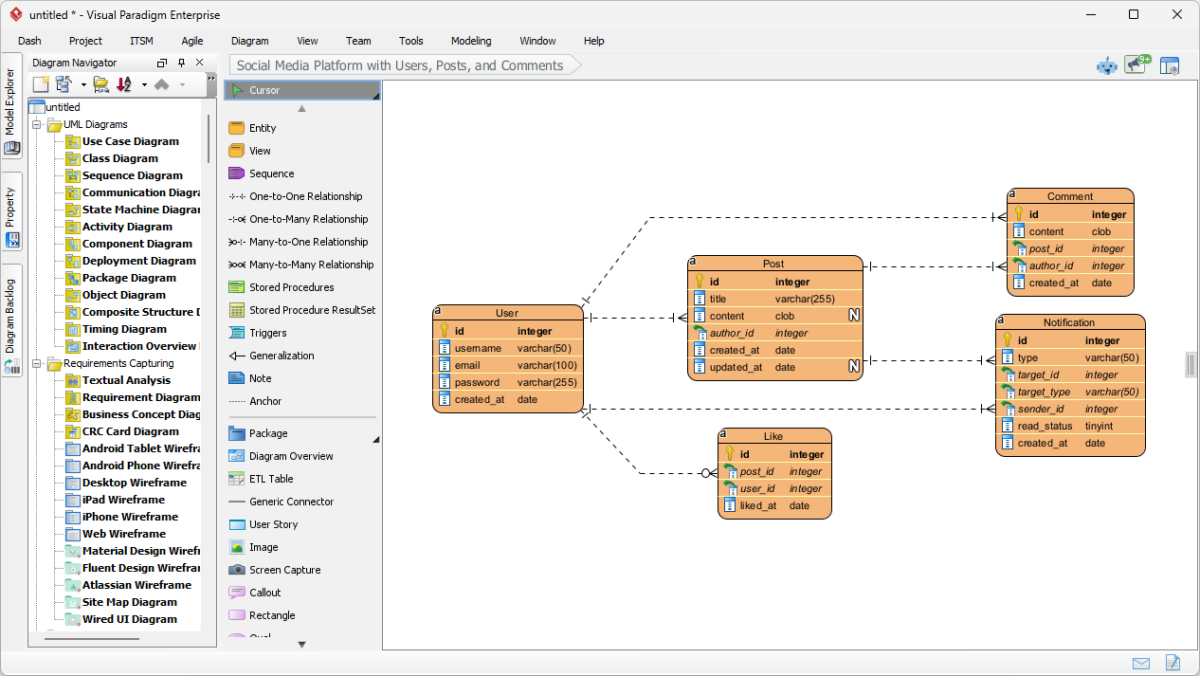

This is the screenshot of Visual Paradigm Desktop. It shows a Entity Relationship Diagram generated by AI, based on the descr

Tại sao tính năng AI này là bắt buộc đối với những người thiết kế mô hình

Điểm đẹp của việc sử dụng một công cụ thiết kế mô hình cơ sở dữ liệu được hỗ trợ bởi AIlà nó xử lý phần việc nặng nhọc về bố cục và tổ chức. Như thấy trong sơ đồ được tạo ra, các thực thể được sắp xếp để giảm thiểu các đường chéo nhau, giúp cấu trúc dữ liệu dễ đọc và kiểm tra.

Gán tự động thuộc tính và khóa

Nhận thấy AI đã tự động gán Khóa chính (PK) cho mỗi thực thể, được biểu diễn bằng biểu tượng chìa khóa. Nó cũng đưa ra những suy đoán thông minh về kiểu dữ liệu—gán clob (Đối tượng ký tự lớn) cho phần “nội dung” của một bài đăng vì nó biết rằng các bài đăng có thể dài, trong khi vẫn giữ “username” ở dạng chuẩn varchar(50). Điều này giúp bạn tiết kiệm thời gian và công sức khi phải thiết lập thủ công các thuộc tính cho từng cột trong giai đoạn khái niệm.

Từ hình ảnh tĩnh đến dự án chức năng

Khác với các công cụ tạo hình ảnh đơn giản, đầu ra ở đây là một bản đồ bản đồ gốc có thể chỉnh sửa hoàn toàn. Nếu sau này bạn quyết định rằng một “Bài đăng” cũng cần có một “Thể loại”, bạn chỉ cần thêm thuộc tính đó bằng trình chỉnh sửa bản đồ. Sự chuyển đổi liền mạch sang triển khai này cho phép bạn sử dụng bản đồ này làm nền tảng để tạo các tập lệnh DDL cho MySQL, PostgreSQL hoặc Oracle, thực sự giúp chuyển từ một ý tưởng sơ bộ đến một sơ đồ cơ sở dữ liệu vật lý trong một quy trình duy nhất.

Làm thế nào để tạo bản đồ ERD AI của riêng bạn

Sẵn sàng thử công cụ tạo bản đồ ERD dễ sử dụng? Dưới đây là quy trình đơn giản để tái hiện kết quả được hiển thị ở trên:

  1. Khởi động Visual Paradigm: Mở một dự án mới hoặc đã có sẵn.
  2. Mở công cụ AI: Điều hướng đến Công cụ > Tạo bản đồ AI.
  3. Chọn loại bản đồ: Chọn “Bản đồ quan hệ thực thể” từ menu thả xuống.

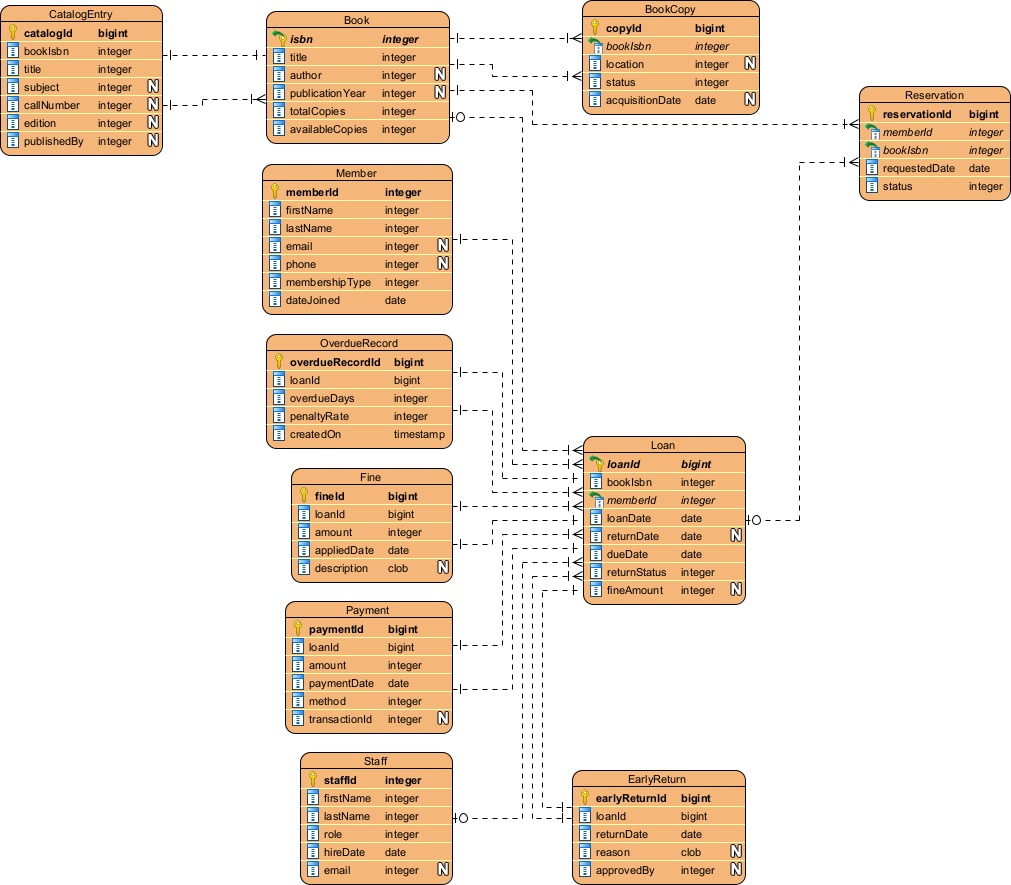

  4. Nhập mô tả: Nhập một mô tả rõ ràng về hệ thống của bạn (ví dụ: “Một hệ thống thư viện với sách, thành viên và mượn trả”).
  5. Tạo: Nhấn OK và quan sát bản đồ của bạn xuất hiện.
  6. Tinh chỉnh: Sử dụng trình chỉnh sửa để điều chỉnh các mối quan hệ hoặc thêm các ràng buộc cụ thể nếu cần.

Kết luận

Tính năng Tạo bản đồ quan hệ thực thể AI của Visual Paradigm đã thay đổi cách chúng ta tiếp cận mô hình hóa dữ liệu. Bằng cách chuyển một câu đơn giản về một “nền tảng mạng xã hội” thành một bản đồ ERD toàn diện và chính xác về mặt kỹ thuật, nó xóa bỏ rào cản khi bắt đầu thiết kế cơ sở dữ liệu. Dù bạn đang xây dựng bản mẫu cho một ứng dụng mới hay đang tài liệu hóa một hệ thống hiện có, công cụ này cung cấp một điểm khởi đầu vững chắc và chuyên nghiệp ngay lập tức.

Ngừng vẽ các hộp từng cái một. Trải nghiệm tốc độ mô hình hóa hỗ trợ bởi AI ngay hôm nay.

Tải xuống Visual Paradigm Desktop và thử tính năng tạo sơ đồ bằng AI ngay bây giờ



Các liên kết liên quan

Visual Paradigm cung cấp một bộ công cụ toàn diện gồmcác công cụ sơ đồ quan hệ thực thể (ERD)giúp thuận tiện trong việc thiết kế các lược đồ cơ sở dữ liệu có thể mở rộng thông qua cả các trình soạn thảo trực quan truyền thống vàtự động hóa dựa trên AI. Các công cụ này hỗ trợ nhiều ký hiệu khác nhau, chẳng hạn nhưký hiệu Chen, và cho phép chuyển đổi liền mạch từmô hình hóa khái niệm sang triển khai cơ sở dữ liệu thực tếvà kỹ thuật ngược.

  1. Công cụ ERD của Visual Paradigm – Tạo sơ đồ quan hệ thực thể trực tuyến: Một công cụ dựa trên web giúp thiết kế trực quankéo và thảcác lược đồ cơ sở dữ liệu chuyên nghiệp.
  2. Thiết kế cơ sở dữ liệu với công cụ ERD – Hướng dẫn của Visual Paradigm: Một nguồn tài nguyên dành cho các kiến trúc sư tập trung vào việc xây dựngcác cơ sở dữ liệu có thể mở rộng và vững chắcsử dụng các phương pháp tốt nhất trong mô hình hóa dữ liệu.
  3. DBModeler AI: Công cụ mô hình hóa cơ sở dữ liệu thông minh: Một ứng dụng dựa trên AI được thiết kế đểmô hình hóa cơ sở dữ liệu tự động, sinh lược đồ và kiểm thử SQL trực tiếp.
  4. Công cụ ERD miễn phí – Thiết kế cơ sở dữ liệu trực tuyến với Visual Paradigm: Cung cấp giải pháp không cần cài đặt, dựa trên trình duyệt để tạocác sơ đồ quan hệ thực thể chuyên nghiệpmà không mất phí.
  5. Trình soạn thảo sơ đồ ERD theo ký hiệu Chen – Mô hình hóa quan hệ thực thể nâng cao: Một trình soạn thảo chuyên biệt cung cấp hỗ trợ đầy đủ chocác thực thể, thuộc tính, mối quan hệ và bội số sử dụng ký hiệu Chen chính xác.
  6. Công cụ ERD Visual Paradigm cho thiết kế cơ sở dữ liệu – Giải pháp toàn diện: Một công cụ toàn diện dành cho các nhà phát triển và kiến trúc sư đểmô hình hóa, trực quan hóa và tạo racơ sở dữ liệu với hiệu suất cao.
  7. Các loại sơ đồ mới được thêm vào Công cụ tạo sơ đồ AI: DFD và ERD: Bản phát hành này nhấn mạnh khả năng tạo raERD ngay lập tức từ các lời nhắc bằng ngôn ngữ tự nhiên bằng cách sử dụng AI.
  8. Đơn giản hóa mô hình hóa Thực thể-Mối quan hệ với Visual Paradigm: Một bài viết chi tiết về cách đơn giản hóa quy trình mô hình hóa từý tưởng ban đầu đến triển khai cơ sở dữ liệu cuối cùng.
  9. Giới thiệu về mô hình hóa dữ liệu: ERD, sinh mã và kỹ thuật ngược: Một hướng dẫn giới thiệu bao gồm vòng đời thiết yếu củavẽ sơ đồ và kỹ thuật ngượccơ sở dữ liệu.
  10. Diagrams Thực thể-Mối quan hệ (ERD) là gì? – Hướng dẫn của Visual Paradigm: Một hướng dẫn giải thích bao gồm các yếu tố cốt lõicác thành phần và ý nghĩacủa ERD trong bối cảnh rộng lớn hơn về thiết kế cơ sở dữ liệu.

A comprehensive guide to Entity-Relationship Diagram (ERD) modeling

ERDs remain one of the most important tools for designing relational databases, communicating data requirements, and avoiding costly redesigns later.

1. What is an ERD and Why Do We Use It?

An Entity-Relationship Diagram (ERD) is a visual model that shows:

  • The things we want to store (entities)
  • The properties of those things (attributes)
  • How those things are connected (relationships)
  • How many of each thing can be connected (cardinality / multiplicity)

Main purposes in 2025–2026:

  • Communicate structure between developers, analysts, product managers, and domain experts
  • Serve as single source of truth before writing DDL (CREATE TABLE …)
  • Catch logical mistakes early (redundancy, missing constraints, wrong cardinalities)
  • Support microservices / domain-driven design boundary identification
  • Generate documentation automatically in many modern tools

2. Core Notations Used Today

Three main families are still actively used:

Notation Popularity (2025) Readability Best For Symbols for cardinality
Crow’s Foot Highest Very high Most teams, tools (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Crow’s feet, bars, circles, dashes
Chen Medium Medium Academia, some conceptual modeling Numbers (1, N), diamonds heavy
IDEF1X Low Medium Some government / legacy systems Specific box-in-box notation

Crow’s Foot is the de-facto industrial standard in 2025–2026 → we will use it in this guide.

3. Basic Building Blocks (Crow’s Foot)

Concept Symbol Description Example
Strong Entity Rectangle Exists independently, has its own primary key Customer, Order, Product
Weak Entity Double rectangle Existence depends on owner entity; partial key + owner’s key = full key OrderLine (depends on Order)
Attribute Oval (connected to entity) Property of an entity name, price, email
Primary Key Underlined attribute Uniquely identifies entity instance customer_id, isbn
Multivalued Attr Double oval Can have multiple values (usually becomes separate table) phone_numbers, tags
Derived Attr Dashed oval Can be calculated from other attributes age (from birth_date)
Composite Attr Oval containing other ovals Attribute made of several sub-attributes full_address → street, city, zip

4. Relationships & Cardinality (The Heart of ERD)

Relationship = diamond (sometimes just a line in modern minimalist style)

Cardinality answers two questions for each side of the relationship:

  • Minimum number of related instances? (0 or 1)
  • Maximum number of related instances? (1 or many = N)
Symbol (Crow’s Foot) Minimum Maximum Meaning (from this side) Common name Example sentence
Circle (○) 0 Optional Zero A customer may have placed zero orders
Short bar ( ) 1 Mandatory One (exactly)
Crow’s foot (> ) 0 N Zero or many Optional many A customer can place many orders
Bar + crow’s foot (> ) 1 N One or many Mandatory many
Double bar ( ) 1 1 Exactly one

Common patterns (written left → right):

  • 1:1 || — || Person ↔ Passport (current)
  • 1:0..1 || — ○| Department ↔ Manager (some depts have no manager)
  • 1:N || — >| Author → Book
  • 1:0..N || — ○> Customer → Order
  • M:N >| — >| Student ↔ Course (many-to-many)

5. Participation Constraints

  • Total participation = double line from entity to relationship (every instance must participate)
  • Partial participation = single line (some instances may not participate)

Examples:

  • Every Order must have at least one OrderLine → total participation (double line) + 1..N
  • Not every Customer has placed an Order → partial + 0..N

6. Weak Entities & Identifying Relationships

Weak entity:

  • Cannot exist without its owner (strong entity)
  • Its primary key = owner’s PK + partial key (discriminator)

Symbol:

  • Double rectangle
  • Identifying relationship = double diamond or bold line
  • Usually 1:N identifying relationship (owner → many weak entities)

Classic example:

Order contains OrderLine
(double rect + bold line)
PK: order_id PK: (order_id, line_number)

7. Step-by-Step ERD Modeling Process (Practical 2025–2026 Workflow)

  1. Understand the domain deeply Talk to stakeholders → collect nouns & verbs

  2. List candidate entities (nouns) → Filter real-world objects that need to be stored independently

  3. List attributes for each entity → Mark primary keys (underlined) → Identify candidate keys / natural keys → Spot multivalued, composite, derived attributes

  4. Find relationships (verbs) → Ask: “Which entities are directly associated?” → Avoid transitive relationships (they usually hide missing entities)

  5. Determine cardinality & participation for each direction → Write 4–6 sentences using the template: “Each A can/must be associated with zero/one/many B.” “Each B can/must be associated with zero/one/many A.”

  6. Handle M:N relationships Almost always resolve them into junction table (weak or strong entity) Add attributes if the relationship itself has properties (e.g. enrollment_date, grade)

  7. Identify weak entities Ask: “Can this entity exist without the other?”

  8. Add supertype/subtype (if needed — inheritance) Use circle with d (disjoint) / o (overlapping)

  9. Review for common smells

    • Fan trap / chasm trap
    • Too many M:N without attributes → missing entity?
    • Redundant relationships
    • Missing mandatory participation
    • Entities with only foreign keys → probably weak entity
  10. Validate with stakeholders using concrete examples

8. Modern Best Practices & Tips (2025–2026)

  • Prefer minimalist style (no diamonds — just labeled lines)
  • Use verb phrases on relationship lines (places, contains, taught_by)
  • Color-code domains / bounded contexts in large models
  • Keep logical ERD separate from physical (data types, indexes come later)
  • Version control the .drawio / .dbml / .erd file
  • Use tools that can generate SQL / Prisma / TypeORM schema (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugins)
  • For very large systems → modular ERDs per bounded context

Quick Reference – Most Common Patterns

  • Customer 1 —— 0..* Order
  • Order 1 —— 1..* OrderLine
  • Product * —— * Category → resolve to junction + attributes
  • Employee 1 —— 0..1 Department (manager)
  • Department 1 —— 0..* Employee (members)
  • Person 1 —— 0..1 Car (current_car)

Recommended AI ERD Tool

Visual Paradigm offers a comprehensive ecosystem for ERD visual modeling, combining desktop-grade engineering power with cloud-based agility, AI acceleration, and team collaboration features. This makes it suitable for individual modelers, agile teams, enterprise architects, and database professionals working on everything from quick prototypes to complex legacy system re-engineering.

The ecosystem primarily consists of two main platforms that complement each other:

  • Visual Paradigm Desktop (downloadable application for Windows, macOS, Linux) — focused on deep, professional database engineering.
  • Visual Paradigm Online (browser-based, no installation required) — optimized for fast, collaborative, AI-assisted diagramming.

Both support core ERD notations (including Crow’s Foot and Chen), conceptual/logical/physical levels, and full traceability between model layers.

Key Ways the Ecosystem Helps in the ERD Visual Modeling Process

  1. Intuitive & Fast Diagram Creation
    • Drag-and-drop interface with resource-centric modeling (no constant toolbar switching).
    • Automatic foreign key column generation when creating relationships.
    • Support for all standard ERD elements: strong/weak entities, identifying/non-identifying relationships, multivalued/derived/composite attributes, stored procedures, triggers, views, unique constraints, etc.
    • Sub-diagrams help break large enterprise schemas into logical views.
  2. Full Lifecycle Support: Conceptual → Logical → Physical
    • One-click derivation: generate logical ERD from conceptual, physical from logical (with automatic traceability and navigation via Model Transitor).
    • Maintain consistency across abstraction levels — changes in one level can propagate intelligently.
  3. AI-Powered Acceleration (especially strong in VP Online)
    • DB Modeler AI and AI Diagram Generator — describe your data requirements in plain English (e.g., “We have customers who place orders containing products from multiple categories”), and the AI instantly generates a normalized, professional ERD complete with entities, relationships, and keys.
    • Supports Chen notation for ERD in the AI generator.
    • Ideal for rapid prototyping or when starting from vague business requirements.
  4. Database Engineering & Synchronization
    • Forward engineering — generate complete, error-free DDL scripts (or directly create/update databases) for major DBMS: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Reverse engineering — import existing databases and instantly reconstruct visual ERDs (extremely helpful for legacy systems or documentation recovery).
    • Patch / diff tool — compare model vs. live database, generate delta scripts to apply changes safely without data loss.
    • Enter sample data directly in ERD entities → export to database for quick seeding.
  5. Team Collaboration & Versioning
    • Real-time concurrent editing (multiple users on the same ERD simultaneously).
    • Built-in conflict detection and smart resolution.
    • Full revision history, commit/update, revert changes.
    • Commenting directly on diagram elements for feedback.
    • Publish & share — generate web links, embed diagrams, export to PDF/image/HTML for stakeholders who don’t have licenses.
    • Centralized cloud repository (VPository) keeps everyone aligned across dev/test/prod environments.
  6. Integration Across the Broader Modeling Ecosystem
    • Link ERD entities to other diagrams: reference a data entity in DFDs, UML class diagrams, wireframes, BPMN processes, etc.
    • Generate ORM code (Hibernate, etc.) from ERD → bridge visual model to application layer.
    • Visual Diff — compare different versions or model vs. database schema.
    • Export professional data dictionary / specifications for documentation & handover.

Quick Comparison: When to Use Which Part of the Ecosystem

Need / Scenario Recommended Platform Key Strengths in ERD Context
Deep reverse engineering, patching prod DB, ORM generation Desktop Full engineering suite, offline work, advanced synchronization
Quick sketches, AI-assisted design from text, zero setup Online AI generation, browser access, lightweight
Real-time team modeling sessions Online (or Desktop + Teamwork Server) Simultaneous editing, commenting, conflict resolution
Enterprise-scale schemas with sub-models Desktop Better performance for very large models
Stakeholder reviews & sharing Both (publish feature) Web links, embeds, PDF exports
Free / non-commercial use Community Edition (Desktop) or Free VP Online account Full ERD editing, limited advanced engineering

In summary, Visual Paradigm’s ecosystem removes friction at every stage of ERD modeling — from initial brainstorming (AI + quick drag-drop), through collaborative refinement and validation, to final implementation and maintenance (round-trip engineering). It is particularly strong when your workflow involves both visual communication and actual database delivery.

ERD Articles
