Cómo aprender UML con el chatbot de inteligencia artificial de Visual Paradigm: Una guía práctica

Aprender UML (Lenguaje de modelado unificado) puede sentirse abrumador al principio, especialmente cuando intentas comprender las relaciones entre clases, flujos de secuencia o transiciones de estado sin un punto de partida claro. Pero con las herramientas adecuadas, el proceso se vuelve intuitivo, interactivo e incluso agradable. Una herramienta así que está ganando popularidad entre desarrolladores, estudiantes y diseñadores de software es el chatbot de inteligencia artificial de Visual Paradigmchatbot de inteligencia artificial, un asistente conversacional que convierte el lenguaje natural en diagramas UML profesionales.

Ya sea que seas un principiante tratando de entender cómo modelar un sistema sencillo o un desarrollador que refina una arquitectura, esta guía te guía paso a paso para usar eficazmente el chatbot de inteligencia artificial y aprender y aplicar conceptos de UML.

🧠 ¿Por qué usar la inteligencia artificial para aprender UML?

El aprendizaje tradicional de UML a menudo implica estudiar sintaxis, reglas de notación y ejemplos de libros de texto—a veces sin retroalimentación inmediata. El chatbot de inteligencia artificial de Visual Paradigm cambia eso al ofrecer una experiencia de modelado experiencia práctica y en tiempo real de modelado. En lugar de memorizar símbolos, describes tu sistema en inglés claro, y la IA genera una representación visual de inmediato.

Este enfoque apoya el aprendizaje activo, en el que experimentas, observas y ajustas, al igual que en el diseño del mundo real. Es especialmente útil para los aprendices visuales que se benefician al ver las relaciones entre componentes.

✅ Consejo profesional: Utiliza esta herramienta no solo para generar diagramas, sino para probar tu comprensión. Pídele a la IA que modele un sistema que ya has pensado, y luego compara el resultado con tu modelo mental.

🔧 Características clave que apoyan el aprendizaje

📌 Generación instantánea de diagramas

La IA puede generar varios tipos de diagramas UML a partir de un solo comando:

  • Diagramas de clases
  • Diagramas de casos de uso
  • Diagramas de secuencia
  • Diagramas de máquinas de estado
  • Diagramas de paquetes

Por ejemplo, escribir “Modela un sistema universitario con estudiantes, cursos e instructores”genera un diagrama de clases con clases, atributos y relaciones relevantes—completo con la notación adecuada.

💬 Mejora conversacional

No necesitas obtenerlo perfecto en la primera intentona. El chatbot permite edición iterativa:

  • “Agrega una clase ‘Grade’ que se conecte con Student y Course.”
  • “Cambia el nombre de la clase ‘Employee’ a ‘Faculty’.”
  • “Haz que la relación ‘enroll’ sea opcional.”

Cada comando actualiza el diagrama en tiempo real, ayudándote a comprender cómo los cambios afectan al modelo.

📊 Retroalimentación de diseño y mejores prácticas

Después de generar un diagrama, utiliza elInforme de análisisoLista de verificación de validaciónpara obtener información como:

  • Asociaciones o multiplicidades faltantes
  • Nombres de clases redundantes o poco claros
  • Mejoras sugeridas basadas en estándares UML

Este bucle de retroalimentación refuerza hábitos de modelado adecuados y te ayuda a evitar errores comunes.

🔄 Integración fluida

Una vez satisfecho, puedes:

  • Importarel diagrama en Visual Paradigm Desktop o en línea para una edición más profunda
  • Exportarcomo SVG, PNG o PDF para documentación o presentaciones
  • Utiliza el modelo como base para la generación de código (por ejemplo, Java, C#, Python)

Esta secuencia de trabajo conecta el aprendizaje con la aplicación práctica.

🛠️ Paso a paso: Cómo usar el chatbot de IA

1. Inicia el chatbot

Puedes acceder a él mediante:

  • Web: Visitachat.visual-paradigm.com directamente en tu navegador.
  • Aplicación de escritorio: Abre Visual Paradigm, ve a Herramientas > Aplicaciones > UML asistido por IA, y comienza a modelar.

No se requiere instalación ni configuración—simplemente empieza a escribir.

2. Escribe un prompt claro

Sé específico sobre tu sistema. Cuánto más detalle proporciones, mejor será la salida.

Ejemplos de prompts:

  • “Crea un diagrama de clases para un sistema de gestión de bibliotecas con clases Libro, Miembro y Préstamo.”
  • “Genera un diagrama de secuencia que muestre cómo un usuario inicia sesión en una aplicación de banca en línea.”
  • “Modela un diagrama de casos de uso para el proceso de pago en una tienda en línea, incluyendo las clases Cliente, Pago y Pedido.”

💡 Consejo: Incluye entidades clave, sus relaciones y cualquier restricción (por ejemplo, “un miembro puede tomar prestados hasta 5 libros”).

3. Refina con comandos en lenguaje natural

Una vez que aparezca el diagrama, interactúa con él como un colaborador:

  • “Agrega una operación ‘Devolución’ a la clase Préstamo.”
  • “Cambia la multiplicidad entre Libro y Préstamo a 1…“
  • “Muestra la dependencia de Pago a Verificación de Seguridad.”

Cada interacción te enseña cómo la notación UML refleja la lógica del mundo real.

4. Revisa y valida

Haz clic en “Informe de análisis” para ver:

  • Corrección estructural
  • Consistencia en la nomenclatura
  • Posibles problemas de diseño

Utilice estas ideas para profundizar su comprensión de los principios de UML.

5. Exportar o continuar

  • Exportarcomo imagen o PDF para notas o informes.
  • Importaren su entorno completo de IDE para continuar trabajando o generar código.

Esto hace que el chatbot sea ideal tanto para el aprendizaje como para el trabajo en proyectos.

🎯 Práctica de ejemplo: Construir un sistema de comercio electrónico simple

Vamos a recorrer un ejemplo real para demostrar el proceso de aprendizaje.

Prompt:

“Cree un diagrama de clases para un sitio web de comercio electrónico con clases Producto, Cliente, Pedido y Pago. Un Cliente puede realizar múltiples Pedidos, y cada Pedido contiene múltiples Productos. Los Pagos están vinculados a Pedidos.”

Resultado:

La IA genera un diagrama con:

  • Cliente (1) — (0…*) Pedido
  • Pedido (1) — (1…*) Producto
  • Pedido (1) — (1) Pago

Refinar:

“Agregue un atributo ‘descuento’ a la clase Pedido, con un valor predeterminado de 0.0.”

Ahora ha agregado una propiedad y ha visto cómo se representan los atributos en UML.

Validar:

Ejecute el Lista de verificación de validación. La IA podría sugerir:

  • “Considere agregar un campo ‘estado’ a Pedido para rastrear el cumplimiento.”
  • “Asegúrese de que la multiplicidad en Producto sea correcta—¿debería ser 0…*?”

Estas sugerencias refuerzan las mejores prácticas y te ayudan a pensar críticamente sobre el diseño.

📚 Aprender UML de la manera inteligente

Usar el chatbot de IA no se trata de saltarse el aprendizaje—se trata de acelerarlo. Al centrarse en:

  • Describir sistemas en lenguaje natural
  • Observar cómo evolucionan los modelos
  • Recibir retroalimentación inmediata

Desarrollas una comprensión más profunda y más intuitiva de UML que con tutoriales estáticos solamente.

Es ideal para:

  • Estudiantes que aprenden diseño de software
  • Desarrolladores junior que practican la modelación de sistemas
  • Equipos que prototipan ideas antes de codificar
  • Educadores que demuestran conceptos en clase

✅ Consejos finales para el éxito

  • Empieza sencillo: modela sistemas cotidianos (por ejemplo, una cafetería, una aplicación de tareas).
  • Experimenta: prueba el mismo sistema con diferentes restricciones.
  • Compara: genera el mismo diagrama de múltiples formas y observa cómo el AI interpreta tu redacción.
  • Usa la exportar función para mantener un registro de tu viaje de aprendizaje.

El chatbot de IA no es un sustituto para comprender UML—es un copiloto que te ayuda a pensar como un diseñador.

📌 ¿Listo para probar?

Ve a chat.visual-paradigm.com y escribe tu primer prompt. Ya sea que estés modelando un rastreador de fitness, un sistema hospitalario o un feed de redes sociales, la IA te ayudará a visualizarlo en UML—rápido, claro y correctamente.

Empieza pequeño. Aprende haciendo. Y observa cómo crecen tus habilidades de modelado—una conversación a la vez.

📝 Nota: El chatbot de inteligencia artificial de Visual Paradigm forma parte de un ecosistema más amplio que apoya la modelización UML, la generación de código y la colaboración. Está diseñado para adaptarse a sus necesidades, desde el aprendizaje hasta el desarrollo profesional.

Dominar el análisis textual impulsado por IA de Visual Paradigm: Una guía completa para la modelización rápida de UML (2025–2026)

En el actual entorno acelerado del desarrollo de software, la velocidad, la precisión y la claridad son fundamentales. El modelado tradicional de UML puede ser lento, especialmente durante las primeras fases de diseño, requiriendo horas de análisis, lluvia de ideas e iteraciones. Entonces, entra Herramienta de análisis textual impulsada por IA de Visual Paradigm, una característica revolucionaria que transforma una idea de alto nivel en una diagrama de clases UML en minutos.

Esta guía completa te acompaña paso a paso en el uso de esta potente herramienta impulsada por IA, basada en el último tutorial en video (alrededor de septiembre de 2025) y en la documentación oficial de Visual Paradigm. Ya seas ingeniero de software, diseñador de sistemas, analista de negocios o estudiante que aprende UML, esta herramienta optimiza tu flujo de trabajo y acelera el inicio del proyecto.

🔧 Visión general: ¿Qué es el análisis textual impulsado por IA?

Análisis textual impulsado por IA es una característica inteligente dentro de Visual Paradigm que aprovecha el procesamiento avanzado del lenguaje natural (NLP) y los modelos de lenguaje grandes (LLM) para analizar una descripción de problema en texto plano y generar automáticamente:

  • Candidatos clases UML

  • Clase atributos y operaciones

  • Relaciones entre clases (por ejemplo, asociación, herencia, agregación)

  • Un diagrama de clases UML completamente editable diagrama de clases UML

Esta capacidad permite a desarrolladores y analistas saltar de una idea a un modelo visual sin escribir una sola línea de código, ideal para prototipado rápido, análisis de requisitos y uso educativo.

✅ Ideal para:

  • Modelado de dominio en etapas tempranas

  • Planificación de sprint ágil

  • Enseñar UML a principiantes

  • Ingeniería inversa a partir de documentación

  • Integración de IA en los flujos de trabajo del ciclo de vida del desarrollo de software

📌 Requisitos previos: Comenzar

Antes de comenzar, asegúrese de tener lo siguiente:

Requisito Detalles
Software Visual Paradigm Desktop (se recomienda la edición Profesional o Empresarial)
Descargar Prueba gratuita de 30 días:https://www.visual-paradigm.com/download
Conexión a Internet Requerido (el procesamiento de IA se ejecuta en servidores en la nube)
Ruta de acceso Herramientas > Aplicaciones→ SeleccionarDesarrollo de softwarecategoría → BuscarAnálisis textual
Integración opcional Visual Paradigm Online (para colaboración, exportación y edición avanzada)

💡 Consejo profesional: Utilice elintegración en la nubepara guardar su trabajo y continuar editando en el entorno basado en el navegador.

🔄 Flujo de trabajo paso a paso: Desde la idea hasta el diagrama de clases

Siga este proceso estructurado e iterativo para generar modelos UML precisos y significativos utilizando IA.

Paso 1: Inicie la herramienta de análisis textual de IA

  1. Abrir Visual Paradigm Desktop.

  2. Navegar hasta:
    Herramientas > Aplicaciones → Seleccionar Desarrollo de software pestaña.

  3. Desplácese hasta la página 2 (o use la barra de búsqueda) para localizar Análisis de texto (impulsado por IA).

  4. Haga clic en Comenzar ahora.

🖥️ La interfaz se abre con una disposición limpia e intuitiva:

  • Panel izquierdo: campos de entrada y controles

  • Panel derecho: resultados en tiempo real y retroalimentación visual

Paso 2: Generar o mejorar la descripción del problema

La IA comienza generando un descripción detallada del problema basado en su prompt inicial.

🔹 Ingrese un prompt de dominio

Ingrese un nombre o objetivo conciso:

  • "Plataforma de compras en línea"

  • "Sistema de registro de estudiantes"

  • "Gestión de pacientes del hospital"

🔹 Haga clic en: Generar descripción del problema

La IA produce instantáneamente un párrafo (100–150 palabras) que resume el propósito del sistema, los interesados, las características principales y las restricciones.

✅ Salida de ejemplo:
«La plataforma de compras en línea permite a los clientes navegar por productos, agregar artículos al carrito de compras y completar compras mediante pasarelas de pago seguras. Los administradores gestionan el inventario, visualizan el historial de pedidos y generan informes de ventas. Cada cliente tiene un perfil con datos personales y dirección de envío. Los productos están categorizados, con atributos como nombre, precio, cantidad en stock y descripción. Los pedidos están vinculados a los clientes y contienen múltiples artículos. El sistema debe admitir autenticación de usuarios, control de acceso basado en roles y un panel de análisis para administradores.»

✅ Mejor práctica crítica: Edite el texto generado

La descripción generada por la IA es unpunto de partida, no una versión final.

🔧 Mejóralo con detalles específicos del dominio:

  • Añadir:«El sistema debe incluir un panel de análisis para que los administradores puedan ver estadísticas de uso y tendencias de ventas.»

  • Añadir:«Los usuarios deben poder restablecer sus contraseñas mediante verificación por correo electrónico.»

  • Añadir:«Los pedidos se categorizan en estados pendientes, enviados y entregados.»

✅ ¿Por qué es importante: Pequeñas ediciones mejoran significativamente la calidad de la extracción de clases, las sugerencias de atributos y la detección de relaciones.

Paso 3: Identificar clases candidatas

Haga clic enIdentificar clases candidatas.

La IA escanea el texto y extrae posiblesentidades del dominio (sustantivos) yconceptos.

📋 Salida: Lista de clases candidatas

Cada entrada incluye:

  • Nombre de clase (por ejemplo, Cliente, Producto, Pedido)

  • Razón para la selección (por ejemplo, “aparece 5 veces en la descripción”, “central para el dominio”)

  • Descripción breve (por ejemplo, “Representa a un usuario que compra productos”)

🧠 Ejemplo:

  • Cliente: “Sustantivo frecuente; representa a un usuario del sistema”

  • Gateway de pago: “Mencionado en el contexto del procesamiento de transacciones”

  • Inventario: “Componente clave para gestionar la disponibilidad de productos”

✅ Revisar y refinar

  • Deseleccionar entradas irrelevantes (por ejemplo, términos genéricos como “sistema”, “datos”).

  • Agregar los faltantes manualmente (por ejemplo, Carrito de compras, Estado del pedido).

🛠️ Consejo: Utilice esta etapa para corregir alucinaciones de IA—si omitió una entidad clave, agréguela ahora.

Paso 4: Identificar los detalles de la clase (atributos y operaciones)

Haz clicIdentificar los detalles de la clase.

Para cada clase, la IA propone:

  • Atributos (campos de datos): por ejemplo,nombre: String, correo: String, precio: Double

  • Operaciones (métodos): por ejemplo,colocarOrden(), calcularTotal(), actualizarStock()

📊 Salida de ejemplo paraPedido:

Atributo Tipo Descripción
idPedido String Identificador único
fechaPedido Fecha Fecha en que se realizó el pedido
estado EstadoPedido Estado actual del pedido
Operación Parámetros Devuelve
addLineItem(item: Item, cantidad: int) Item, int void
calcularTotal() — Double
actualizarEstado(nuevoEstado: EstadoPedido) EstadoPedido void

✅ Consejos para revisar:

  • Confirme los tipos de datos (por ejemplo, use LocalDateTime en lugar de Date para precisión).

  • Ajuste los nombres de los métodos para que coincidan con las convenciones de codificación (por ejemplo, getTotal() vs calcularTotal()).

  • Agregue operaciones faltantes como cancelarOrden() o aplicarDescuento().

Paso 5: Identificar relaciones entre clases

Haga clic en Identificar relaciones entre clases.

La IA analiza interacciones, dependencias y patrones de propiedad en el texto y propone relaciones como:

Tipo de relación Descripción
Asociación Un enlace general entre dos clases (por ejemplo, Cliente realiza Pedido)
Agregación Relación “tiene-un” (por ejemplo, CarritoDeCompras contiene Producto)
Composición Relación más fuerte de “posee” (por ejemplo, Pedido contiene ItemDeLinea)
Generalización (Herencia) Administrador extiende Usuario
Dependencia Una clase utiliza a otra (por ejemplo, Servicio de Pago depende de Puerta de enlace de pago)

📋 Salida de ejemplo:

Origen Destino Tipo Explicación
Cliente Pedido Asociación “El cliente realiza múltiples pedidos”
Pedido Artículo de pedido Composición “El pedido contiene artículos de pedido”
Administrador Usuario Generalización “El administrador es un tipo de usuario”
Servicio de Pago Puerta de enlace de pago Dependencia “Utiliza una pasarela para procesar pagos”

✅ Verificar precisión:

  • Asegúrese de que la composición se use paraposesión exclusiva.

  • Utilice la herencia solo cuandoes-un existen relaciones.

  • Reemplace las asociaciones débiles con roles más específicos (por ejemplo, Pedido → Cliente a través de colocadoPor).

Paso 6: Generar el diagrama de clases

Haga clic en Generar diagrama.

La herramienta reúne todos los elementos en un diagrama de clases UML limpio y legible.

✅ Características del diagrama generado:

  • Alineación automática: Colocación inteligente de clases y relaciones

  • Detalles ampliables: Haga clic en cualquier clase para ver sus atributos y operaciones

  • Editable: Todos los elementos pueden modificarse directamente en el editor

  • Codificado por colores: Distingue entre entidades, interfaces y clases abstractas

🎯 Ahora tienes undiagrama de clases completamente funcional, generado por IA listo para:

  • Refinamiento adicional

  • Generación de código

  • Integración con otros diagramas (por ejemplo, Caso de uso, Secuencia)

  • Documentación y compartición con el equipo

Paso 7: Iterar y refinar (Recomendado)

Uno de losaspectos más potentesde esta herramienta es sucapacidad de diseño iterativo.

🔁 Cómo iterar:

  1. Vuelve a laDescripción del problema pestaña.

  2. Modifica el texto:

    • Añadir:“El sistema debe soportar roles de usuario: Cliente, Administrador y Agente de Soporte.”

    • Añadir:“Los clientes pueden calificar productos después de la compra.”

  3. Volver a ejecutar:

    • Identificar clases candidatas

    • Identificar detalles de la clase

    • Identificar relaciones entre clases

    • Generar diagrama

🔄 Resultado: El diagrama se actualiza dinámicamente, reflejando nuevas entidades (RolUsuario, Revisión) y relaciones (Cliente → Revisión, Administrador → AgenteSoporte).

🎯 Caso de uso: Estás diseñando un sistema de gestión del aprendizaje y te das cuenta de que necesitas modelar cursos, matrículas y calificaciones—simplemente edita el prompt y regenera.

Paso 8: Exportar y editar más en Visual Paradigm Online

Para desbloquear todo el poder de edición y colaboración:

📤 Exportar a Visual Paradigm Online

  1. En el diagrama generado, haz clic en el ícono de nube (esquina superior izquierda).

  2. Elige Guardar en Visual Paradigm Online.

  3. Inicie sesión o cree una cuenta si es necesario.

  4. El diagrama se ha guardado en su espacio de trabajo en línea.

🔄 Importar de nuevo al escritorio

  1. Vuelva al escritorio de Visual Paradigm.

  2. Vaya a: Equipo > Importar desde diagrama web

  3. Seleccione su diagrama guardado de la lista.

  4. Haga clic en Importar.

✅ Ahora puede:

  • Utilice herramientas avanzadas de diseño

  • Agregue notas, restricciones y estereotipos

  • Genere código (Java, C#, Python, etc.)

  • Realice ingeniería inversa a partir de código existente

  • Integre con diagramas de Caso de uso, Secuencia o Componentes

🌟 Beneficios y ventajas

Beneficio Explicación
⚡ Velocidad Desde la idea hasta el diagrama de clases en menos de 5 minutos
🤖 Inteligencia La IA explica por qué se seleccionó una clase o relación
🔁 Diseño iterativo Ajuste fácilmente según comentarios o nuevos requisitos
🎓 Ayuda para el aprendizaje Ideal para que los estudiantes entiendan la estructura de UML y el modelado de dominio
🔄 Integración sin problemas Funciona con otras herramientas de IA de VP (por ejemplo, generador de casos de uso de IA, chatbot de IA)
📊 Explicabilidad La razón transparente detrás de las decisiones de la IA mejora la confianza

🛠️ Mejores prácticas y consejos profesionales

  1. Empieza sencillo: Comience con un prompt claro y enfocado como "Sistema de cajero automático" o "Aplicación de reserva de hoteles".

  2. Sea específico: Agregue verbos y sustantivos clave (por ejemplo, “retirar dinero”, “reservar una habitación”).

  3. Use escenarios realistas: Incluya roles, flujos de trabajo y restricciones.

  4. Revise cada salida: La IA es asistente, nunca asuma corrección.

  5. Combine con otras herramientas de IA:

  6. Guardar iteraciones: Exportar cada versión para rastrear la evolución de su modelo.

  7. Usar plantillas de ejemplo:

    • "Plataforma de comercio electrónico con roles de usuario, carrito de compras y procesamiento de pagos"

    • "Sistema de registro de cursos universitarios con horarios y calificaciones"

    • "Aplicación de seguimiento de fitness para monitorear entrenamientos y métricas de salud"

📘 Ejemplo de caso de uso: Creación de un sistema de gestión de bibliotecas

Vamos a repasar un ejemplo rápido.

📌 Prompt:

“Sistema de gestión de bibliotecas”

📝 Descripción ampliada:

“El sistema de gestión de bibliotecas permite a los bibliotecarios gestionar libros, prestatarios y préstamos. Cada libro tiene un título, ISBN, autor y estado de disponibilidad. Los prestatarios son usuarios registrados que pueden tomar hasta 5 libros a la vez. Los préstamos se rastrean con fechas de vencimiento y multas por retraso. El sistema debe permitir buscar por título, autor o palabra clave. Los bibliotecarios pueden agregar, actualizar o eliminar libros. Un prestatario puede devolver un libro, y el sistema calcula las multas si está vencido.”

📌 Destacados de la salida de la IA:

  • Clases: Libro, Prestatario, Préstamo, Bibliotecario, Motor de búsqueda

  • Atributos: fechaVencimiento: Fecha, estaAtrasado: Booleano, multaAtraso: Doble

  • Operaciones: calcularMultaAtraso(), verificarDisponibilidad(), buscarPorPalabraClave()

  • Relaciones:

    • Prestatario → Préstamo (asociación)

    • Libro → Préstamo (composición)

    • Bibliotecario → Libro (gestiona)

✅ Resultado: Un diagrama de clases completo y listo para producción en minutos.

🌐 Recursos adicionales

Recurso Enlace
Centro oficial de herramientas de IA https://ai.visual-paradigm.com
Página de la característica de análisis textual https://www.visual-paradigm.com/features/ai-textual-analysis
Tutorial en video (YouTube) Canal de YouTube de VisualParadigm
Foro de la comunidad y soporte https://forum.visual-paradigm.com
Módulos de aprendizaje gratuitos https://learn.visual-paradigm.com

✅ Conclusión: Potencia tu diseño con IA

Visual Paradigmde Análisis textual impulsado por IA tambiénl no es solo una novedad, es un cambio radical para el diseño de software.

Al convertir descripciones en lenguaje natural en modelos estructurados de UML, hace lo siguiente:

  • Ahorra horas de esfuerzo manual

  • Reduce los errores de modelado

  • Acelera la colaboración

  • Despeja la confusión del UML para principiantes

Ya sea que seas un desarrollador individual prototipando una idea de startup, un analista de negocios capturando requisitos, o un profesor enseñando ingeniería de software, esta herramienta te permite pensar más rápido, modelar con más inteligencia y construir mejor.

🚀 Empieza hoy: Descarga la prueba gratuita de 30 días y convierte tu próxima idea en un diagrama UML en minutos.

Creando una cadena de suministro basada en blockchain en Azure: Cómo el Estudio de Arquitectura de Nube con IA lo hace fácil

Discover how AI Cloud Architecture Studio turns ideas into professional cloud diagrams for blockchain supply chains on Azure in seconds.

¿Alguna vez desearías poder convertir una idea de negocio compleja en una arquitectura de nube detallada en cuestión de segundos? Con Visual Paradigmde Estudio de Arquitectura de Nube con IA, eso no es solo un sueño: es una realidad. Esta potente herramienta impulsada por IA toma tu visión de alto nivel y la transforma en un diagrama de nube profesional y listo para producción, instantáneamente. Tomemos este ejemplo: un sistema de seguimiento de cadena de suministro basado en blockchain construido en Azure. La IA no solo dibujó un diagrama: comprendió los requisitos, mapeó los componentes y entregó una arquitectura completa y de nivel empresarial en cuestión de minutos. Esto no es solo un diagrama; es un plano técnico completo, listo para revisión, discusión e implementación.

Resumen rápido

  • El Estudio de Arquitectura de Nube con IA convierte el lenguaje natural en diagramas de nube profesionales en cuestión de segundos.

  • Soporta casos de uso complejos como sistemas de cadena de suministro basados en blockchain en Azure.

  • Funciones como AI Modify y informes en tiempo real ayudan a los equipos a colaborar más rápido.

  • Los usuarios pueden explorar y perfeccionar diseños sin necesidad de una profunda experiencia en nube.

Vamos a profundizar en cómo funciona esta herramienta y por qué es un cambio de juego para arquitectos, desarrolladores y equipos de producto.

De la idea al diagrama: Cómo la IA realiza el trabajo pesado

El viaje comienza con una declaración sencilla. En este caso, el usuario introdujo: “Un sistema de seguimiento de cadena de suministro basado en blockchain”. Eso es todo: sin jerga técnica, sin necesidad de conocimientos previos sobre nube. El Estudio de Arquitectura de Nube con IA inmediatamente entra en funcionamiento, utilizando su profundo conocimiento de los servicios de Azure para generar una arquitectura completa. La herramienta no solo adivina; analiza el requisito y aplica las mejores prácticas en seguridad, escalabilidad y cumplimiento.

Como se puede ver en la captura de pantalla, el diagrama generado está lleno de detalles. Incluye componentes clave de Azure como Azure Kubernetes Service (AKS) para la capa de aplicación, Azure Key Vault para la gestión segura de claves y Azure Active Directory para la autenticación. También destaca elementos críticos como Application Insights para el monitoreo y Azure Policy para el cumplimiento. La IA ha estructurado todo en capas lógicas—Seguridad y Gobernanza, Capa de Aplicación y Datos—lo que facilita que los interesados entiendan el flujo.

Lo que es especialmente impresionante es cómo la herramienta maneja la complejidad. Un sistema de blockchain requiere almacenamiento seguro de datos, seguimiento en tiempo real y gestión robusta de identidades. La IA no solo enumeró servicios; los conectó de una manera que refleja una arquitectura real del mundo. Por ejemplo, vinculó el proceso de sincronización de datos con la capa de blockchain, asegurando la integridad de los datos en todo el sistema.

This is a screenshot of Visual Paradigm's AI Cloud Architecture Studio, showing a cloud architecture diagram generated by AI

Edición en tiempo real y alineación con los interesados

Una de las características más potentes de esta herramienta impulsada por IA es la capacidad de modificar el diagrama en tiempo real mediante lenguaje natural. Imagina que estás en una reunión con tu equipo, y alguien dice: “¿Podemos agregar una CDN para una entrega más rápida de contenido?”. En lugar de volver al principio, simplemente escribes esa solicitud en la barra de AI Modify. La herramienta redibuja instantáneamente la arquitectura, añadiendo una CDN y actualizando las conexiones.

Esta capacidad transforma el ciclo de retroalimentación. En los flujos tradicionales, una sola solicitud de cambio podría tardar días en implementarse. Con el Estudio de Arquitectura de Nube con IA, sucede en segundos. El resultado: decisiones más rápidas, menos malentendidos y más impulso en tu proyecto.

Documentación automatizada: ¡Nunca más rotura de documentación!

Un gran diagrama de arquitectura es solo la mitad de la batalla. También necesitas documentación clara y específica por rol para guiar a tu equipo. Es aquí donde destaca la función de informes. La IA genera automáticamente varios tipos de informes—Resumen Ejecutivo, Seguridad, Optimización de Costos, entre otros—basados en la misma arquitectura. El CTO obtiene una visión general, el equipo de seguridad recibe un informe detallado de cumplimiento, y los ingenieros obtienen una guía técnica de implementación: todo desde una sola fuente.

Esto elimina el problema de la “rotura de documentación” que afecta a tantos equipos. En lugar de documentación desactualizada o faltante, tienes un registro vivo y actualizado del diseño de tu sistema. Es como tener un arquitecto inteligente que nunca olvida un detalle.

Por qué esto importa para tu equipo

El Estudio de Arquitectura de Nube con IA no es solo una herramienta: es un multiplicador de productividad. Elimina el “parálisis del lienzo en blanco” que a menudo ralentiza los proyectos. En lugar de pasar semanas investigando servicios y debatiendo diseños, tu equipo puede pasar de la idea a la revisión en minutos. También democratiza el diseño técnico, permitiendo que los no expertos contribuyan de manera significativa al proceso de arquitectura.

Y con funciones como estrategias de arquitectura personalizables (Bajo Costo, Alta Disponibilidad, Nivel Empresarial), puedes asegurarte de que tu diseño se alinee con tus objetivos comerciales y tu presupuesto. Ya sea que seas una startup o una gran empresa, esta herramienta te ayuda a construir el sistema adecuado, no simplemente cualquier sistema.

¿Listo para ver lo que tu equipo puede lograr con una arquitectura impulsada por IA? Prueba hoy el Estudio de Arquitectura de Nube con IA de Visual Paradigm y experimenta el futuro del diseño en la nube.Comienza tu prueba gratuita ahora.

Autor Publicado el Categorías AI

Estudio de caso de diagrama de secuencia generado por IA: Optimización del flujo de procesamiento de pagos en el checkout

Imagina un minorista en línea especializado en electrónica, que lucha con frecuentes tiempos de espera y transacciones fallidas durante los periodos pico de compras. Este problema no solo generó clientes frustrados, sino que también provocó pérdidas significativas de ingresos. Los métodos tradicionales para visualizar el flujo de procesamiento de pagos eran laboriosos y complejos. Con la función de generación de diagramas por IA de Visual Paradigm, esta empresa transformó su enfoque. El proceso que antes tomaba horas o incluso días se redujo a meros segundos. En este artículo, aprenderás cómo la IA de Visual Paradigm no solo simplificó la creación de diagramas, sino que también mejoró significativamente la eficiencia de su flujo de procesamiento de pagos. El resultado: mayor satisfacción del cliente y ventas incrementadas.

¿Qué es un diagrama de secuencia?

Un diagrama de secuenciaes un tipo de diagrama de interacción que ilustra cómo los procesos operan entre sí y en qué orden. Muestra la secuencia de mensajes intercambiados entre objetos necesarios para llevar a cabo una funcionalidad dentro de un sistema con el tiempo. Los diagramas de secuencia se utilizan comúnmente en el desarrollo de software e ingeniería de sistemas, especialmente en la modelización de funcionalidades específicas. Ayudan a los desarrolladores a visualizar el flujo de control y datos en las aplicaciones, convirtiéndose en esenciales para comprender procesos complejos.

Algunos casos de uso típicos para diagramas de secuencia incluyen:

  • Modelar las interacciones del usuario con un sistema durante diversos escenarios funcionales.
  • Visualizar el flujo de trabajo de procesos como el procesamiento de pagos, la gestión de pedidos y la autenticación de usuarios.

Por ejemplo, en un sistema de procesamiento de pagos, un diagrama de secuencia puede representar claramente cada paso desde la selección del cliente hasta la confirmación del pago, destacando la interacción entre diversos componentes del sistema como la interfaz de usuario, la pasarela de pagos y la base de datos.

El proyecto de optimización del flujo de procesamiento de pagos en el checkout en un vistazo

En el mundo del comercio electrónico, los procesos de checkout oportunos y eficientes son cruciales. Para un minorista de electrónica, los tiempos de espera frecuentes y los fallos en los pagos durante las temporadas pico de compras generaron la necesidad de mejorar. La empresa se dio cuenta de que su flujo actual de procesamiento de pagos estaba mal diseñado, lo que provocaba frustración en los clientes y pérdida de oportunidades de ventas. Necesitaban un diagrama de secuencia para visualizar y optimizar este proceso vital, pero el desarrollo manual de estos diagramas era engorroso y a menudo retrasaba mejoras críticas.

Los desafíos clave incluían:

  • Frecuentes tiempos de espera del sistema durante las horas pico, lo que provocaba fallos en las transacciones.
  • La falta de una visualización clara del flujo de pagos dificultaba identificar cuellos de botella.
  • La naturaleza laboriosa del diseño manual de diagramas dificultaba una respuesta rápida a los problemas.
  • Dificultad para alinear a los miembros del equipo y a los interesados en torno al flujo existente para una comunicación efectiva.

¿Por qué generar diagramas de secuencia con IA?

  • Crear instantáneamente diagramas que representen con precisión procesos complejos.
  • Ahorrar tiempo al generar rápidamente un diagrama base que pueda refinarse posteriormente.
  • Facilitar una comprensión más fácil y alineación entre los miembros del equipo y los interesados.
  • Apoyar una cultura de prototipado rápido, permitiendo iteraciones rápidas de los procesos empresariales.

La generación de diagramas de secuencia mediante IA aporta un valor enorme durante las primeras fases de generación de ideas, el prototipado rápido y los talleres de alineación con los interesados. Con Visual Paradigm, los equipos pueden explorar rápidamente alternativas, crear puntos de partida sólidos para la refinación y mantener el enfoque en proyectos sensibles al costo sin comprometer la calidad. La combinación de generación inmediata por IA y una plataforma profesional completa de modelado fomenta un flujo de trabajo fluido, mejorando la eficiencia general del proyecto.

Cómo generar un diagrama de secuencia en segundos con Visual Paradigm Desktop

  1. Iniciar Visual Paradigm Desktop Edición Profesional o Empresarial.
  2. Ir al menú Herramientas → Generación de diagramas por IA.
  3. En la ventana de generación de diagramas de IA, elijaDiagrama de secuencia en el menú desplegable de tipo de diagrama.
  4. En el campoTema escriba una descripción clara en inglés sencillo.
    Ejemplo recomendado de prompt para este caso:
    “Optimice el flujo de procesamiento de pagos en el checkout para reducir los tiempos de espera de transacciones y mejorar la satisfacción del cliente.”

  5. Haga clic enAceptar.

La IA genera un diagrama limpio y editable en cuestión de segundos.

Revisión y refinamiento de su diagrama generado por IA

La IA proporciona un excelente punto de partida: es en el refinamiento donde destacan las herramientas profesionales de modelado.

Ajustes visuales y estructurales rápidos

Para mejorar el diagrama de secuencia generado por IA, considere consejos sencillos pero efectivos, como reorganizar formas para mayor claridad, utilizar la función de diseño automático para simplificar el flujo visual, cambiar los temas de color para alinearse con su marca, agregar notas o comentarios para contexto y enderezar líneas para mejorar la presentación. Estos ajustes garantizan que el diagrama final no solo sea funcional, sino también estéticamente agradable.

Aprovechando todo el poder de modelado para este diagrama de secuencia

El diagrama de secuencia generado puede evolucionar en una herramienta de modelado completa, convirtiéndose en el núcleo del mejoramiento continuo de procesos. Por ejemplo, tras refinar el diagrama inicial, los equipos pueden:

  • Crear subdiagramas anidados para representar pasos de pago más detallados o protocolos de manejo de errores.
  • Vincular el diagrama a una matriz de trazabilidad de requisitos, asegurando que todos los requisitos de procesamiento de pagos se rastreen durante el desarrollo.
  • Generar prototipos de código para desarrolladores a partir del diagrama, permitiendo una integración sin problemas con componentes de software existentes.
  • Realizar simulaciones para visualizar cómo los cambios podrían afectar las interacciones con los clientes durante períodos de alta carga.

Al integrar estos elementos, el diagrama de secuencia se transforma de un recurso visual estático en uno dinámico, fomentando la colaboración y la comprensión compartida entre los equipos, mientras impulsa la mejora continua en el flujo de trabajo de procesamiento de pagos.

Resultados y puntos clave

  • La optimización condujo a una **reducción del 30% en los fallos de transacción**, aumentando significativamente la satisfacción del cliente.
  • El tiempo dedicado a diseñar y revisar diagramas se redujo en más del **80%**, permitiendo a los equipos centrarse en mejoras estratégicas.
  • Una comunicación más clara sobre los procesos de pago mejoró la colaboración y alineación del equipo.

La transformación de procesos manuales obsoletos a generación impulsada por IA no solo abordó desafíos inmediatos, sino que también sentó las bases para mejoras continuas. La lección más amplia aquí es el valor de integrar herramientas avanzadas como Visual Paradigm AI para optimizar flujos de trabajo, sustentando el éxito de los negocios digitales en un mercado competitivo.

Conclusión

La velocidad y el profundo nivel profesional ofrecidos porVisual ParadigmLa función de generación de diagramas con IA de ‘s es un cambio de juego para las empresas que necesitan soluciones de modelado eficientes. Descargue Visual Paradigm Desktop hoy y cree su primer diagrama generado por IA en menos de 60 segundos!

Automatización de modelos de gestión de bibliotecas: Genere ERDs profesionales con la IA de Visual Paradigm

Learn how to generate Entity Relationship Diagrams from text using Visual Paradigm AI. Automate your database design and library management models today.

¿Está listo para revolucionar su flujo de trabajo de diseño de bases de datos? Crear un profesional Diagrama de Entidad-Relación solía implicar horas de arrastre manual de formas y dibujo meticuloso de conexiones. ¡Ya no más! Con el herramienta de generación de ERD impulsada por IA integrada directamente en Visual Paradigm, puede generar Diagrama de Entidad-Relación modelos a partir de descripciones de texto simples en cuestión de segundos. Ya sea que esté construyendo un sistema de biblioteca complejo o un inventario minorista de alto tráfico, esta herramienta de diagramación fácil de usar utiliza inteligencia avanzada para realizar las tareas más pesadas, permitiéndole centrarse en la arquitectura de alto nivel en lugar de la formateo manual!

Puntos clave para la modelización impulsada por IA

  • Transformación instantánea del modelo: Convierta requisitos de lenguaje natural en esquemas de base de datos precisos.

  • : Utilice automáticamente la notación correcta de Pico de Cuervo o IDEF1X para entidades y relaciones.: Utilice automáticamente la notación correcta de Pico de Cuervo o IDEF1X para entidades y relaciones.

  • Exploración rápida: Pruebe diferentes escenarios arquitectónicos simplemente ajustando su solicitud de texto.

  • Total editabilidad: Cada elemento generado es un objeto nativo de Visual Paradigm, listo para ser refinado manualmente.

El flujo principal: Cómo generar Diagramas de Entidad-Relación con IA

El viaje hacia un modelo de base de datos perfecto comienza dentro del entorno robusto de Visual Paradigm Desktop. Para iniciar la magia, simplemente navegue hasta el menú principal y seleccione Herramientas > Generación de diagramas con IA. Esto abre un portal dedicado donde sus descripciones verbales se traducen en planos estructurales. ¡Es el punto de partida definitivo para cualquier ingeniero de software o arquitecto de datos que valore la eficiencia!

Gonna generate a Entity Relationship Diagram. Start by selecting Tools > AI Diagram Generation in Visual Paradigm Desktop - P

Una vez que aparece la ventana de generación, se le presenta una interfaz optimizada diseñada para una productividad máxima. Primero, asegúrese de haber seleccionado Diagrama de Entidad-Relación del menú desplegable Tipo de diagrama. A continuación, ingrese su solicitud descriptiva en el campo Tema. Para nuestro ejemplo, proporcionamos un requisito altamente específico: “Un ERD de gestión de bibliotecas que define las relaciones entre libros, miembros y préstamos.” Esta claridad permite que el software profesional de diagramación con IA para inferir entidades necesarias como ISBN, fechas de vencimiento y tipos de membresía sin más instrucciones!

Selected Entity Relationship Diagram as diagram type. Entered the topic: A library management ERD that defines relationships

Analizando la salida inteligente

Después de hacer clic en «Aceptar», el herramienta de diseño impulsada por IA realiza un análisis profundo de su texto y construye un modelo completo. En nuestro escenario de gestión de bibliotecas, la IA identificó y creó con éxito entidades como CatalogEntry, Libro, CopiaDeLibro, Miembro y Préstamo. Incluso sugirió de forma inteligente tablas de apoyo como Multas, Pago, Personal y RegistroDeVencimiento para garantizar una lógica de sistema completa. Cada clave primaria, clave foránea y conexión de cardinalidad se coloca con precisión, proporcionando una base sólida para la documentación de su base de datos.

This is the Entity Relationship Diagram generated by AI - Professional online diagram maker tool

Una de las características más potentes de esta función es que el resultado no es una imagen estática, sino un modelo completamente integrado y editable. Puede realizar ajustes inmediatos para adaptar el diagrama a sus necesidades específicas del proyecto. Ya sea que necesite cambiar el nombre de un atributo, agregar una nueva entidad o modificar un tipo de relación, como cambiar una conexión a una relación uno a uno—la interfaz intuitiva permite ajustes manuales sin problemas utilizando el catálogo de recursos y las herramientas de edición.

I can touch up the generated diagram by adding additional entities, renaming, etc - Professional online diagram maker tool

Conclusión: Eleve su estrategia de diseño

Al elegir generar diagramas de relaciones de entidadesmodelos con la IA de vanguardia de Visual Paradigm, no solo está ahorrando tiempo; está asegurando que su documentación siga las mejores prácticas de la industria desde el primer clic. Esta herramienta profesional de ERD impulsada por IApuente entre los requisitos conceptuales y la ejecución técnica, convirtiéndola en la mejor software fácil de usarpara los equipos de desarrollo modernos. Experimente el futuro de la modelización visual hoy y deje que su creatividad guíe el camino!

¿Listo para transformar su flujo de trabajo?

Desbloquee todo el potencial de su proceso de diseño descargando la última versión de Visual Paradigm. Siga el enlace de abajo para comenzar con la aplicación de diagramación con IA más avanzada del mundoaplicación de diagramación con IA.

Descargar Visual Paradigm Desktop: https://www.visual-paradigm.com/download/

Enlaces relacionados

Diagramas Entidad-Relación (ERD) son herramientas fundamentales para diseño de bases de datos y modelado de datos, utilizados para visualizar la estructura estática de los sistemas de información mediante la definición deentidades, atributos y sus interacciones. Visual Paradigm ofrece un amplio conjunto deherramientas ERD—disponibles tanto en escritorio como en la nube—que respaldan varios estándares, incluyendonotación Chen, para facilitar el desarrollo preciso de esquemas. Los avances modernos en la plataforma ahora incluyencaracterísticas impulsadas por IA que pueden generar instantáneamente ERDs editables a partir de descripciones en lenguaje natural o medianteingeniería inversa bases de datos existentes, simplificando significativamente elflujo de trabajo de implementación.

  1. ¿Qué es un Diagrama Entidad-Relación (ERD)? – Guía de Visual Paradigm: Un recurso completo que cubre los componentes, notación y significado de los ERD en el modelado de bases de datos modernas.

  2. Herramienta ERD de Visual Paradigm – Cree Diagramas Entidad-Relación en línea: Detalles sobre un potente editor basado en web diseñado para un diseño intuitivo por arrastrar y soltar de esquemas de bases de datos complejas.

  3. Cómo modelar una base de datos relacional con ERD – Tutorial de Visual Paradigm: Un tutorial práctico y paso a paso que guía a los usuarios desde el modelado conceptual de datos hasta la implementación final.

  4. Diseño de bases de datos con herramientas ERD – Guía de Visual Paradigm: Explora las mejores prácticas para construir bases de datos escalables y robustas, y sincronizar modelos a través de diferentes etapas de desarrollo.

  5. Nuevos tipos de diagramas añadidos al generador de diagramas con IA: DFD y ERD: Información sobre las últimas capacidades de IA que permiten a los usuarios crear ERDs estructurados automáticamente a partir de simples promps de texto.

  6. Simplificación del modelado Entidad-Relación con Visual Paradigm: Una mirada detallada sobre cómo pasar eficazmente desde los conceptos iniciales de datos hasta la implementación utilizando herramientas de modelado visual.

Una guía completa sobre la plataforma de modelado visual todo en uno Visual Paradigm AI

El panorama del modelado visual y la diagramación técnica ha experimentado una transformación significativa con la introducción del ecosistema Visual Paradigm AI. Al ir más allá del trazado manual tradicional, esta plataforma se ha convertido en un entorno integral impulsado por inteligencia artificial. Integra de forma fluida la inteligencia artificial generativa en aplicaciones de escritorio, herramientas basadas en web y asistentes especializados, diseñados para convertir simples comandos en lenguaje natural en modelos profesionales y completamente editables en apenas segundos.

Esta guía explora la estructura de este ecosistema, detallando sus cuatro métodos principales de interacción y los beneficios específicos que ofrece a desarrolladores, arquitectos y analistas de negocios.

Los cuatro pilares del ecosistema de inteligencia artificial

El ecosistema Visual Paradigm pone un puente entre ideas abstractas e implementación técnica mediante cuatro componentes distintos pero interconectados.

1. Escritorio impulsado por IA (Generador integrado)

En el corazón del ecosistema se encuentra la aplicación principal de escritorio, que ahora incluye un generador de diagramas de IA. Esta herramienta está diseñada para acelerar el modelado de nivel empresarial directamente dentro del entorno principal del usuario.

  • Diagramas técnicos instantáneos:Los usuarios pueden generar modelos complejos describiendo requisitos en inglés sencillo. El sistema admite diagramas de alto nivel como Diagramas de flujo de datos (DFD), Diagramas ERD en notación Chen, y Diagramas internos de bloques SysML.
  • Cumplimiento de estándares: A diferencia de generadores de imágenes genéricos, esta herramienta garantiza que los resultados sean estructuralmente sólidos y cumplan con estrictos estándares industriales (como las notaciones Gane-Sarson o Yourdon & Coad). Esto permite a los profesionales centrarse en la lógica del sistema en lugar de en el posicionamiento manual de formas.

2. Chatbot de IA (el copiloto conversacional)

El chatbot de IA sirve como un asistente conversacional versátil diseñado para prototipado rápido y refinamiento iterativo. Actúa como un consultor en tiempo real para sus necesidades de modelado.

  • Edición conversacional: La fortaleza principal del chatbot radica en su capacidad para refinar diagramas mediante diálogo. Los usuarios pueden simplemente «hablar» con el modelo, por ejemplo, indicándole «Añadir una pasarela de pago», para añadir elementos o reestructurar relaciones sin tener que arrastrar y soltar manualmente.
  • Gran versatilidad:Admite una amplia variedad de más de 40 tipos de diagramas. Esto incluye esquemas técnicos como UML (Clase, Secuencia, Actividad), SysML, y ArchiMate, así como marcos estratégicos de negocio como SWOT o PESTLE análisis.
  • Perspectivas analíticas: Más allá del dibujo, el chatbot puede analizar el modelo, respondiendo preguntas sobre casos de uso o generando resúmenes automatizados del proyecto.

3. Aplicaciones web especializadas de IA

Para tareas específicas y de alta complejidad, Visual Paradigm Online ofrece aplicaciones web específicas del dominio que guían a los usuarios a través de procesos técnicos rigurosos.

  • DB Modeler AI: Esta herramienta transforma el lenguaje natural en esquemas SQL listos para producción mediante un flujo de trabajo guiado de 7 pasos. Destaca especialmente por normalización inteligente, optimizando bases de datos desde la 1FN hasta la 3FN, al tiempo que proporciona justificaciones educativas para cada cambio. También incluye un entorno interactivo de SQL alimentado con datos generados por IA para pruebas inmediatas.
  • AI C4 Studio: Esta aplicación automatiza la creación de vistas C4 (diagramas de contexto, contenedor y componente) utilizando renderizado de PlantUML, simplificando la visualización de la arquitectura de software.
  • Generador de diagramas de actividad a partir de casos de uso: Esta herramienta analiza inteligentemente los requisitos narrativos para visualizar Flujos de trabajo de actividades UML, asegurando una traducción clara del texto al proceso.

4. Flujo de trabajo híbrido unificado

El ecosistema está diseñado para ofrecer lo mejor de ambos mundos: la velocidad de la nube y la profundidad de la ingeniería de escritorio.

  • Acceso integrado:Los usuarios pueden iniciar aplicaciones web especializadas y el chatbot de IA directamente desde el entorno de escritorio.
  • Importación sin problemas:Los diagramas prototipados en la nube pueden serimportados directamente al espacio de trabajo de escritorio. Una vez importados, pueden utilizarse para tareas avanzadas de ingeniería, como generación de código, ingeniería inversa y control de versiones.
  • Accesibilidad global:Para apoyar a equipos internacionales, la IA admite más de40 idiomas, asegurando que tanto la interfaz como el contenido generado se sientan naturales para el usuario.

¿Por qué elegir Visual Paradigm AI?

Adoptar el ecosistema de Visual Paradigm AI representa un cambio desde el dibujo manual hacia unproceso de ingeniería automatizado. Es similar a tener un arquitecto certificado y un equipo de construcción automatizado a su disposición. A continuación se presentan los beneficios principales de este enfoque.

Productividad y velocidad instantáneas

La ventaja más inmediata es la eliminación del síndrome de la “página en blanco”. La IA inicia el proceso de diseño, pasando de un concepto a una visualización completa en cuestión de segundos.

  • Sin dibujo manual:La plataforma elimina los aspectos tediosos de la diagramación, como la selección de formas, ajustes de diseño y espaciado.
  • Enfóquese en la lógica:A través de la edición conversacional, los usuarios pueden centrarse en la lógica de alto nivel del sistema en lugar de los mecanismos del software.

Rigor arquitectónico e integridad de datos

Visual Paradigm se distingue de la IA generativa general al garantizar precisión técnica y cumplimiento de estándares.

  • Normalización inteligente:En el diseño de bases de datos, la IA optimiza automáticamente los esquemas y explica los cambios arquitectónicos necesarios para eliminar la redundancia.
  • Notaciones perfectas como en los libros de texto: Ya sea utilizando ArchiMate o notación Chen, la IA garantiza que todos los símbolos y relaciones cumplan con estrictos estándares profesionales.
  • Rastreabilidad:El sistema mantiene la sincronización entre modelos conceptuales, lógicos y físicos, permitiendo una navegación fluida a través de la evolución del diseño.

Validación y pruebas en tiempo real

Una característica destacada del ecosistema es la capacidad de validar diseños antes de escribir cualquier código de implementación.

  • Playground interactivo de SQL:Los usuarios pueden probar sus esquemas de base de datos en un entorno en vivo directamente en el navegador sin necesidad de instalar software local.
  • Sembrado de datos realistas:La IA llena los modelos con datos de ejemplo realistas, permitiendo a los usuarios ejecutar consultas personalizadas y verificar el rendimiento bajo condiciones simuladas del mundo real.

Conclusión

El ecosistema de Visual Paradigm AI actúa como una firma arquitectónica altamente capacitada. El Chatbot de IA sirve como consultor principal para la generación de ideas, el Escritorio impulsado por IA actúa como el departamento de planos que produce planos instantáneos, y el Aplicaciones web especializadasfuncionan como ingenieros estructurales que garantizan el cumplimiento del código. Al combinar estas herramientas, Visual Paradigm ofrece una solución superior para desarrolladores y arquitectos que buscan mejorar la productividad, garantizar la integridad de los datos y validar sus sistemas con precisión.

Autor Publicado el Categorías AI

Un estudio de caso: modelado de un proceso de envío de pedidos de comercio electrónico con diagramas de secuencia UML utilizando el chatbot de inteligencia artificial de Visual Paradigm

Introducción a UML y diagramas de secuencia

El Lenguaje Unificado de Modelado (UML) es un lenguaje de modelado estandarizado utilizado en ingeniería de software para visualizar, especificar, construir y documentar sistemas. Entre los 14 tipos de diagramas de UML, diagramas de secuencia pertenecen a la categoría de diagramas de interacción. Enfatizan el comportamiento dinámicode un sistema al ilustrar cómo los objetos (o actores y componentes) interactúan con el tiempo mediante intercambios de mensajes.

Los diagramas de secuenciason particularmente valiosos para capturar el orden de operaciones, flujos de mensajes, lógica condicional (por ejemplo, alternativas o bucles) y manejo de errores en casos de uso. A diferencia de los diagramas de clases (que muestran la estructura estática), los diagramas de secuencia se centran en las interacciones en tiempo de ejecución, lo que los hace ideales para escenarios que implican múltiples participantes, como flujos de usuario, llamadas a API o comunicación entre microservicios.

Conceptos clave en los diagramas de secuencia

A continuación se presentan los elementos principales de un diagrama de secuencia UMLdiagrama de secuencia:

Understanding Sequence Diagram Notation in UML - Visual Paradigm Guides

  • Líneas de vida: líneas punteadas verticales que representan participantes (objetos, actores o sistemas) a lo largo del tiempo. El tiempo fluye de arriba hacia abajo.
  • Mensajes: flechas horizontales que indican comunicación. Las flechas sólidas suelen representar llamadas sincrónicas (con retorno esperado), mientras que las flechas punteadas muestran mensajes asíncronos o retornos.
  • Barras de activación (Especificaciones de ejecución): rectángulos delgados en las líneas de vida que muestran cuándo un participante está activo (procesando una solicitud).
  • Actores: entidades externas (por ejemplo, Usuario) que inician interacciones, a menudo representadas con un dibujo de figura de palo.
  • Fragmentos combinados: cuadros para estructuras de control, como:
    • alt (alternativa) para condiciones if-else.
    • opt para flujos opcionales.
    • bucle para repeticiones.
  • Uso de interacciones (ref): Reutilización de sub-interacciones comunes.
  • Mensajes de retorno: Flechas punteadas que muestran respuestas o resultados.

Estos elementos permiten a los modeladores representar flujos complejos, incluyendo rutas de éxito y excepciones, en una vista clara y cronológica.

Estudio de caso: Proceso de envío de pedidos en comercio electrónico

Considere un escenario realista de comercio electrónico en el que un usuario realiza un pedido a través de una cesta de compras. El proceso implica la validación de la dirección, la disponibilidad de stock y el pago. El sistema debe manejar tres rutas principales:

  1. Éxito: Pedido válido → stock reservado → pago procesado → pedido confirmado y entrega programada.
  2. Dirección inválida: Rechazo temprano con solicitud al usuario.
  3. Pago rechazado: Se verifica el stock pero el pago falla → mensaje de error al usuario.

Este flujo incluye ramificaciones condicionales (fragmentos alt) y manejo de errores, lo que lo convierte en un candidato perfecto para un diagrama de secuencia.

Participantes

  • Usuario (Actor)
  • Cesta de compras (Componente de interfaz)
  • Servicio de pedidos (Lógica principal del negocio)
  • Sistema de inventario (Verificación externa/trasera)
  • Pasarela de pago (Servicio externo)

Interpretación del diagrama

El diagrama basado en PlantUML proporcionado (generado conceptualmente a partir del flujo descrito) muestra:

  • El proceso comienza cuando el Usuario envía un pedido a través de la Cesta de compras.
  • La Cesta de compras envía la solicitud al Servicio de pedidos.
  • Un fragmento alt se ramifica según las validaciones:
    • [El pedido es válido] → El servicio de pedidos verifica el stock con el sistema de inventario → Si está disponible, procede al pago → La pasarela de pago procesa → Éxito devuelve confirmación → Pedido confirmado → Entrega programada → Usuario notificado.
    • [Dirección inválida] → Rechazo temprano → Mensaje al usuario: “Por favor ingrese una dirección válida”.
    • [Pago rechazado] → Se intentó el pago pero falló → Error: “Pago rechazado – intente nuevamente”.

El diagrama utiliza fragmentos combinados (alt) para agrupar de forma limpia los caminos condicionales. Las barras de activación muestran los periodos de procesamiento de los participantes, y los mensajes de retorno punteados indican respuestas. Esta estructura mantiene el diagrama legible al mismo tiempo que cubre escenarios de ruta exitosa y errores.

Un diagrama de este tipo ayuda a los desarrolladores a comprender la secuencia de mensajes, identificar cuellos de botella potenciales (por ejemplo, llamadas externas a la pasarela de pago) y asegurarse de que los caminos de error se manejen de forma adecuada.

Usar el chatbot de IA de Visual Paradigm para crear el diagrama de secuencia

Visual Paradigm, un líder en herramienta de modelado UML, presenta un chatbot de IA (accesible a través de su plataforma en línea o aplicación de escritorio) que revoluciona la creación de diagramas. En lugar de arrastrar manualmente líneas de vida y flechas, los usuarios describen el escenario en lenguaje natural, y la IA genera instantáneamente un diagrama UML profesional y editable.

Proceso paso a paso

  1. Acceda al chatbot de IA (por ejemplo, en chat.visual-paradigm.com o mediante Herramientas > Chatbot de IA en Visual Paradigm).
  2. Seleccione o especifique “Diagrama de secuencia UML” como el tipo.
  3. Proporcione una descripción textual clara, como la de este caso de estudio: “Un usuario envía un pedido desde la cesta de compras. El servicio de pedidos valida la dirección y el stock. Si la dirección es inválida, solicite al usuario. Si es válida, verifique el inventario. Si el stock está disponible, procese el pago a través de la pasarela. Si el pago tiene éxito, confirme el pedido y programar la entrega. Incluya ramificaciones para dirección inválida y pago rechazado.”
  4. Perfeccione mediante conversación: Pida a la IA que agregue detalles (por ejemplo, “Agregue barras de activación” o “Incluya mensajes de retorno para errores”).
  5. Generar: La IA produce el diagrama (a menudo en formato editable, con código fuente de PlantUML si es necesario).
  6. Editar y exportar: Perfeccione manualmente (ajuste el diseño, etiquetas), luego exporte como imagen, PDF o código.

En este caso de estudio, el diagrama se asemeja mucho a lo que la IA produciría a partir de la descripción proporcionada — completo con fragmentos alt para ramificaciones, direcciones de mensajes adecuadas y líneas de vida limpias. La herramienta garantiza UMLcumplimiento, diseño equilibrado y legibilidad.

Beneficios observados:

  • Velocidad: De texto a diagrama en segundos.
  • Precisión: La IA aplica la notación correcta para fragmentos y mensajes.
  • Iteración: La mejora basada en chat permite ajustes rápidos sin tener que volver a dibujar.

Cómo utilizar diagramas de secuencia de forma efectiva

Los diagramas de secuencia destacan en:

  • Análisis de requisitos → Clarificar los flujos de casos de uso con los interesados.
  • Fase de diseño → Detallar las interacciones antes de programar.
  • Documentación → Explicar el comportamiento del sistema a los equipos o para la incorporación.
  • Depuración → Comparar secuencias de mensajes esperadas frente a las reales.
  • Pruebas → Derivar casos de prueba de los caminos de éxito o error.

Mejores prácticas:

  • Mantenga los diagramas enfocados en un solo caso de uso o escenario.
  • Use nombres significativos para los mensajes (por ejemplo, “checkStock()” en lugar de términos ambiguos).
  • Limitar los participantes a 5–7 para mejorar la legibilidad.
  • Combinar con otros diagramas UML (por ejemplo, diagramas de casos de uso para contexto, diagramas de clases para estructura).

Conclusión

Este estudio de caso sobre el proceso de pedido en comercio electrónico demuestra cómo los diagramas de secuencia modelan de forma efectiva las interacciones del mundo real con lógica condicional y manejo de errores. Al aprovechar el chatbot de inteligencia artificial de Visual Paradigm, la creación de estos diagramas se vuelve accesible y eficiente, desplazando el enfoque del dibujo manual al pensamiento de alto nivel y refinamiento.

Herramientas modernas como esta reducen la barrera para desarrolladores, analistas y arquitectos, permitiendo una iteración más rápida y una mejor comunicación en proyectos de software. Ya sea que esté diseñando un proceso de pago sencillo o un sistema distribuido complejo, los diagramas de secuencia — impulsados por inteligencia artificial — siguen siendo una herramienta esencial para comprender y construir sistemas confiables.

Artículos y recursos

Visual Paradigm AI Chatbot: Una guía profesional para la modelización visual impulsada por IA

Resumen

El Visual Paradigm Chatbot de IA es un asistente de modelización visual impulsado por IA desarrollado por Visual Paradigm, un proveedor líder de soluciones de UML, arquitectura empresarial y diagramación. Diseñado específicamente para flujos de trabajo de modelización visual, esta herramienta inteligente destaca en la generación, refinamiento, explicación y análisis de diagramas—especialmente diagramas UML (por ejemplo, Secuencia, Clase, Casos de uso, Actividad, Máquina de estados, Componente, Despliegue), así como otros modelos estándar de la industria como ArchiMate, SysML, Modelo C4, Mapas mentales, FODA/marcos PESTLE, y más.

A diferencia de los asistentes de IA de propósito general (por ejemplo, ChatGPT), el Visual Paradigm Chatbot de IA está especialmente diseñado para diseño y documentación centrados en diagramas, con profundo conocimiento en:

  • notación y semántica de UML

  • Fragmentos de interacción (alt, opt, loop, ref)

  • Líneas de vida, flujos de mensajes, barras de activación

  • Lógica condicional y manejo de errores

Transforma descripciones en lenguaje natural en diagramas limpios, precisos y profesionalmente representados en segundos, apoyando la mejora iterativa mediante retroalimentación conversacional.

✅ Características principales

Característica Descripción
Generación instantánea de diagramas Describe un proceso empresarial o interacción del sistema en lenguaje común → recibe un diagrama UML completamente renderizado en cuestión de segundos.
Perfeccionamiento conversacional Mejora iterativamente los diagramas mediante prompts posteriores: agrega ramas, renombra participantes, ajusta la lógica o reorganiza el diseño, sin necesidad de reiniciar.
Explicar y comprender Pregunta «Explica este diagrama» → recibe una explicación clara y paso a paso de flujos, mensajes, puntos de decisión y lógica de control.
Soporte para múltiples diagramas Soporta completamente: Secuencia, Clase, Caso de uso, Actividad, Estado, Comunicación, Objeto, Paquete, Despliegue, Componente y más.
Gestión inteligente de errores y flujos Aplica automáticamentealt, opt, loop, y reffragmentos para representar rutas de éxito, excepciones, reintentos y validaciones.
Integración sin problemas con Visual Paradigm Exporta o importa diagramas directamente en Visual Paradigm Online o Escritoriopara edición avanzada, colaboración, control de versiones y documentación.
Vista de código PlantUML Alternar para ver o editar el código subyacenteCódigo PlantUML—ideal para desarrolladores, control de versiones y automatización.
Soporte multilingüe Acepta comandos y genera diagramas en varios idiomas (inglés, chino, español, francés, alemán, japonés, coreano, etc.).

🛠️ Guía paso a paso: Cómo usar el chatbot de inteligencia artificial de Visual Paradigm

1. Acceder al Chatbot

✅ No se necesita inicio de sesión para uso básico. El inicio de sesión permite guardar chats y exportarlos a su espacio de trabajo.

2. Iniciar un chat nuevo o continuar con un chat existente

  • Haga clic en + Nuevo chat para comenzar de nuevo.

  • O continúe desde una conversación existente para tareas de modelado continuas.

La interfaz incluye:

  • Historial de chat (para conservar el contexto)

  • Vista previa del diagrama (dibujado en tiempo real)

  • Pestañas: Diagrama | Código fuente de PlantUML

  • Controles de zoom y opciones de exportación

3. Generar un diagrama (promt principal)

Ingrese un promt claro y descriptivo en lenguaje natural. Ejemplos que funcionan mejor:

📌 “Dibuje un diagrama de secuencia detallado para un proceso de alquiler de vehículos que incluya Cliente, Servicio de alquiler, Inventario de vehículos, Pasarela de pago y Perfil del cliente.”

📌 “Genere un diagrama de secuencia UML para la reserva de vuelos en línea: el usuario selecciona un vuelo → verifica la disponibilidad de asientos → procede al pago → confirma o falla.”

📌 “Cree un diagrama de secuencia: el usuario realiza un pedido → el carrito valida los artículos → el servicio de pedidos verifica el inventario → la pasarela de pago procesa el cargo → se envía la confirmación.”

💡 Consejo: Sea específico sobre los participantes, el orden de los mensajes, las condiciones y los resultados.

👉 Resultado: La IA genera un diagrama completamente formateado en 5–15 segundos, completo con:

  • Líneas de vida adecuadas

  • Líneas sólidas para mensajes síncronos

  • Líneas punteadas para mensajes de retorno

  • Barras de activación para procesamiento activo

  • alt, opt, y bucle fragmentos para lógica de ramificación

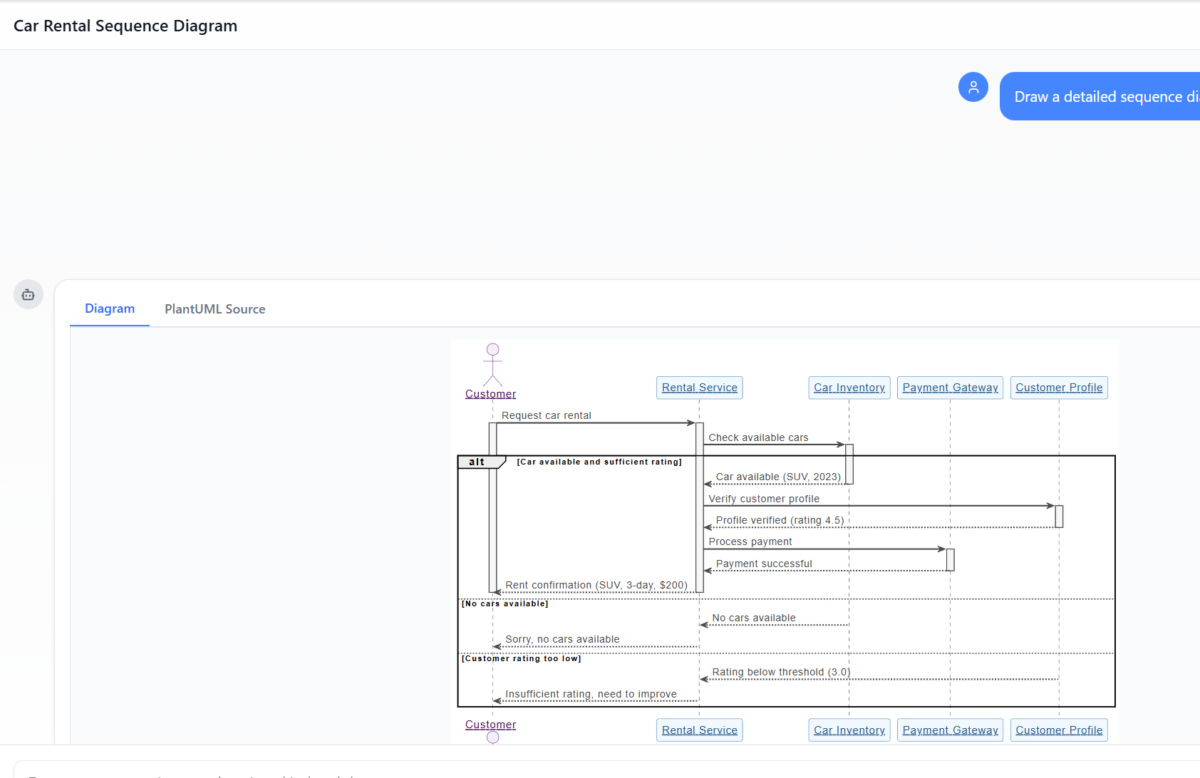

🔍 Salida de ejemplo: Su diagrama de alquiler de coches incluye ramificaciones condicionales para:

  • Éxito (coche disponible + calificación ≥ 3.0)

  • No hay coches disponibles

  • Baja calificación (< 3.0)
    Todo gestionado utilizando alt fragmentos — demostrando gestión inteligente de errores y flujos.

4. Refinar de forma iterativa (poder conversacional)

Utilice prompts de seguimiento para evolucionar su diagrama:

Prompt Efecto
“Añadir una ruta alternativa cuando se rechace el pago.” La IA añade una nueva alt rama con mensaje de error y opción de reintento.
“Incluir el año del modelo y el color en el mensaje de confirmación del coche.” Actualiza el texto del mensaje dinámicamente.
“Cambiar el umbral de calificación de 3.0 a 4.0.” Ajusta la condición en alt fragmento.
“Agrega un bucle para hasta 3 intentos de seleccionar un coche.” Introduce bucle fragmento alrededor del proceso de selección.
“Explica la rama ‘Calificación del cliente demasiado baja’.” Devuelve una explicación detallada de la lógica y el impacto.

✅ No se necesita regeneración—los cambios se aplican de inmediato en contexto.

5. Analiza y explica diagramas

Utiliza estas preguntas para profundizar el entendimiento:

  • "Explica este diagrama de secuencia paso a paso."

  • "¿Qué representa aquí el fragmento 'alt'?"

  • "Resume la ruta de éxito desde el inicio hasta la confirmación."

  • "Identifica todas las condiciones de error y cómo se gestionan."

Esta característica es especialmente valiosa para:

  • Estudiantes que aprenden UML

  • Equipos que revisan las interacciones del sistema

  • Documentación y capacitación

6. Exportar e integrar en proyectos

Una vez satisfecho, exporta o integra tu diagrama:

Opción Casos de uso
Exportar como PNG/SVG/PDF Para informes, presentaciones o compartir.
Ver código fuente de PlantUML Copiar código para control de versiones, incrustar en Markdown/docs o reutilizar en otras herramientas.
Importar a Visual Paradigm Editar completamente en el IDE de escritorio o en línea—agrega restricciones, estereotipos, enlaces a otros diagramas o genera código.

🔄 Consejo profesional: Utilice el código PlantUML exportado en pipelines de CI/CD, generadores de documentación (por ejemplo, MkDocs, Docusaurus) o wikis colaborativos.

🌟 Experiencia del usuario: Por qué a los equipos les encanta

“Es como tener un arquitecto senior en el chat.” – Arquitecto de software, empresa tecnológica global

✅ Beneficios en el mundo real

Beneficio Impacto
Velocidad y productividad Lo que antes tomaba de 20 a 60 minutos de diagramación manual ahora toma de 1 a 5 minutos de conversación. Ideal para prototipado, planificación de sprints y sprints de diseño.
Amigable para principiantes No es necesario memorizar la sintaxis de UML: simplemente describa el proceso de forma natural. La IA aplica automáticamente la notación correcta.
Iteración con baja fricción Perfeccione la lógica, agregue condiciones o ajuste el flujo en tiempo real, sin pérdida de contexto.
Lógica compleja precisa Maneja escenarios del mundo real: verificaciones de inventario, fallos de pago, validaciones de calificaciones, bucles de reintento—con uso adecuado dealt/bucle uso.
Acelerador de aprendizaje Explicar los diagramas de vuelta a los usuarios ayuda a consolidar la comprensión de los conceptos de UML.
Resiliencia ante errores La IA anticipa los errores comunes (por ejemplo, rutas de error faltantes) y los incluye de forma proactiva.

⚠️ Nota: Aunque es altamente precisa, los diseños extremadamente complejos o altamente personalizados aún pueden beneficiarse de ajustes manuales finales en Visual Paradigm Escritorio/Online.

📌 Prácticas recomendadas para resultados óptimos

  1. Sé específico: Incluye participantes, acciones, condiciones y resultados esperados.

  2. Utiliza un lenguaje claro: Evita términos ambiguos como “algo sucede” → di “el sistema valida las credenciales del usuario.”

  3. Desglosa escenarios complejos: Comienza con el flujo principal, luego agrega ramificaciones (por ejemplo, éxito, fallo, reintentar).

  4. Aprovecha los seguimientos: No dudes en iterar—cada prompt refina el modelo.

  5. Utiliza el modo PlantUML para la integración de código: Cuando trabajes en documentación o automatización, cambia a Origen PlantUML para extraer código limpio.

🏁 Conclusión: El futuro de la modelización visual es conversacional

El Chatbot de Visual Paradigm AI redefine cómo los profesionales abordan modelización visual. Al convertir el lenguaje natural en diagramas precisos y estructurados—completos con control de flujo inteligente, manejo de errores y refinamiento en tiempo real—cierra la brecha entre requisitos del negocio, diseño técnico, y ejecución del desarrollo.

Ya sea que seas un desarrollador, arquitecto de sistemas, analista de negocios, o estudiante, esta herramienta te permite:

  • Diseña más rápido

  • Comunica con mayor claridad

  • Aprende mejor

  • Colabora de manera más inteligente

🎯 Pensamiento final: El modelado visual ya no es una barrera, es una conversación.

🔧 ¿Necesitas ayuda? ¡Prueba esta sugerencia!

“Genera un diagrama de secuencia UML para un proceso de inicio de sesión de usuario: el usuario ingresa correo electrónico/contraseña → el sistema valida las credenciales → si son válidas, redirige al panel; si no son válidas, muestra un mensaje de error y permite reintento hasta 3 veces.”

👉 Pégalo en el chatbot y observa cuán rápido obtienes un diagrama pulido y listo para producción.

📬 ¿Tienes una escena en mente? ¡Construyámosla juntos

Si deseas ayuda para elaborar el prompt perfecto para tu caso de uso—ya sea para sistemas bancarios, flujos de trabajo de comercio electrónico, interacción de dispositivos IoT, o modelado de arquitectura empresarial—simplemente comparte tu idea, y te ayudaré a redactar la entrada óptima para el chatbot de Visual Paradigm AI.

📞 Explora ahora: https://chat.visual-paradigm.com
📚 Aprende más: https://www.visual-paradigm.com
💬 Únete a la comunidad: Miles de usuarios en todo el mundo utilizan diariamente el chatbot de IA para una modelización más rápida y inteligente.

Chatbot de IA de Visual Paradigm – Donde las ideas se convierten en diagramas, instantáneamente. 🚀

Domine su mercado con el analizador de las cinco fuerzas de Porter impulsado por IA de Visual Paradigm

Dominate your market with Visual Paradigm’s AI Porter’s Five Forces Analyzer. Generate fast, professional industry reports with actionable strategic insights.

Descubra los secretos de su industria y sobrepase a la competencia con elanalizador de las cinco fuerzas de Porter impulsado por IA de Visual Paradigm. En el entorno empresarial actual, rápido y dinámico, comprender las fuerzas estructurales que influyen en su rentabilidad no es solo una ventaja, sino una necesidad para la supervivencia. Ya sea que sea un fundador de una startup o un estratega experimentado, estaherramienta profesional de análisis de industria proporciona la claridad que necesita para tomar decisiones ganadoras. La pantalla de inicio lo invita a una experiencia fluida donde simplemente describe su negocio para activar un motor estratégico de alto nivel que trabaja para usted.

Como se ve en la configuración inicial, los usuarios pueden ingresar detalles específicos como el nombre de la empresa y el contexto industrial, por ejemplo, una empresa de diagnóstico médico de vanguardia, para recibir un análisis personalizado. Esta interfaz inteligente actúa como su consultor personal, cerrando la brecha entre los datos brutos y la inteligencia accionable.

Visual Paradigm’s AI-Powered Porter's Five Forces Analysis Tool landing screen, where users begin by entering a brief busines

Por qué toda empresa necesita una ventaja estratégica impulsada por IA

Realizar un estudio manual de la industria puede llevar días de investigaciones agotadoras. Sin embargo, con elsoftware de planificación estratégica fácil de usar, puede generar un borrador completo en cuestión de segundos. Esta herramienta no solo enumera hechos; interpreta la intensidad competitiva de su nicho de mercado específico, permitiéndole centrarse en la validación de alto nivel en lugar de la tediosa entrada de datos. Es la herramienta definitivamejor herramienta de análisis de industria para quienes valoran la velocidad y la precisión.

Resumen rápido de los beneficios clave

  • Análisis ultrarrápido: Genere un informe completo de las cinco fuerzas en minutos utilizando asistencia avanzada de IA.

  • Lógica estructurada en 7 pasos: Siga una metodología profesional y probada que no deja piedra sin mover.

  • Privacidad total: Guarde sus datos estratégicos sensibles localmente como archivos .json—¡no se requiere almacenamiento en la nube!

  • Inteligencia accionable: Vaya más allá de la teoría conrecomendaciones estratégicas específicas adaptadas a su negocio.

  • Salida profesional: Genere informes de alta calidad ideales para presentaciones a partes interesadas y reuniones del consejo.

Paso 1: Enfrentar la amenaza de nuevos competidores

El primer paso en cualquier análisis sólido es evaluar qué tan fácil es para nuevos jugadores ingresar a su territorio. Usando elanalizador de las cinco fuerzas de Porter impulsado por IA, puede identificar barreras críticas para la entrada, como requisitos regulatorios, costos de capital y la necesidad de experiencia especializada en el dominio. En el ejemplo de una empresa médica de IA, la herramienta destaca cómo las aprobaciones de la FDA y el profundo conocimiento médico actúan como escudos poderosos para los jugadores establecidos.

Al calificar estos factores como Bajo, Medio o Alto, obtienes una representación visual inmediata de la defensibilidad de tu mercado. Esto herramienta estratégica en línea asegura que nunca quedes sorprendido por la aparición repentina de un nuevo competidor ¡!

The screenshot of Step 1 of Visual Paradigm AI-Powered Porter's Five Forces Analysis Tool. - Professional online diagram make

Paso 2: Evaluar el poder de negociación de los proveedores

¿Están los proveedores comprimiendo tus márgenes? El paso 2 del flujo de trabajo se centra en el Poder de negociación de los proveedores. Esta sección te ayuda a identificar si tu negocio depende excesivamente de unos pocos proveedores clave, como talento especializado en IA o proveedores únicos de datos. Identificar estos cuellos de botella a tiempo te permite desarrollar estrategias de diversificación antes de que se conviertan en problemas críticos.

Las tablas dinámicas interactivas te permiten agregar filas personalizadas y perfeccionar las sugerencias generadas por IA, asegurando que el análisis refleje la realidad “de terreno” de tu cadena de suministro. ¡Es gestión estratégica hecha sencilla y efectiva!

The screenshot of Step 2 of the Visual Paradigm AI-Powered Porter's Five Forces Analysis Tool. - Professional online diagram

Paso 3: Dominar el poder de negociación de los compradores

Tus clientes son tu sangre vital, pero su poder para reducir los precios puede ser una amenaza importante. En el paso 3, el mejor analizador de los Cinco Factores de Porter impulsado por IA examina el Poder de negociación de los compradores. Para una empresa de tecnología médica, esto podría implicar analizar el poder de negociación de grandes instituciones de salud o los bajos costos de cambio que podrían reducir la lealtad a la marca.

Comprender estas dinámicas es crucial para tu estrategia de precios. Al reconocer cuándo el poder del comprador es alto, puedes desviar tu enfoque hacia diferenciación y servicios con valor añadido que hacen que tu producto sea indispensable.

The screenshot of Step 3 of the Visual Paradigm AI-Powered Porter's Five Forces Analysis Tool. - Professional online diagram

Paso 4: Identificar la amenaza de productos sustitutos

La competencia no siempre proviene de rivales directos; a veces proviene de formas completamente diferentes de resolver el mismo problema. El paso 4 te guía a través de la identificación del Amenaza de sustitutos. Ya sea la experiencia humana tradicional compitiendo contra la IA o una tecnología completamente nueva, esta herramienta asegura que estés mirando el panorama general.

Calificar la intensidad de estos sustitutos te ayuda a priorizar qué amenazas requieren la mayor atención en tus esfuerzos de marketing y I+D. Con esta software de análisis de nivel profesional, siempre estarás un paso adelante de los cambios del mercado!

The screenshot of Step 4 of the Visual Paradigm AI-Powered Porter's Five Forces Analysis Tool. - Professional online diagram

Paso 5: Navegar la rivalidad entre competidores existentes

La fuerza final en el marco es el Rivalidad entre competidores existentes. A menudo es donde se siente la presión más intensa, caracterizada por guerras de precios, publicidad agresiva y innovación rápida. La herramienta te anima a evaluar el número de competidores y la tasa de crecimiento del sector para determinar el grado general de intensidad del mercado.

En un campo tan concurrido como la salud con IA, comprender la «carrera de innovación» es fundamental. Este paso te ayuda a visualizar el panorama competitivo para que puedas encontrar oportunidades de «océano azul» donde la rivalidad es menos intensa.

The screenshot of Step 5 of the Visual Paradigm AI-Powered Porter's Five Forces Analysis Tool. - Professional online diagram

Paso 6: Elaboración de recomendaciones estratégicas ganadoras

¡Un análisis solo es tan bueno como las acciones que inspira! El paso 6 del Analizador de los Cinco Factores de Porter impulsado por IAes donde ocurre la magia. Basado en los datos recopilados en los pasos anteriores, la IA sugiere poderosas recomendaciones estratégicas. Podrían incluir la obtención de certificaciones específicas, la formación de alianzas estratégicas o la creación de modelos de precios por niveles para captar más cuota de mercado.

Aquí es donde transformas las percepciones en una hoja de ruta para el éxito. Puedes editar estas recomendaciones para alinearlas perfectamente con la visión única y las capacidades de recursos de tu empresa.

The screenshot of Step 6 of the Visual Paradigm AI-Powered Porter's Five Forces Analysis Tool - Professional online diagram

Paso 7: Generación de tu informe final profesional

El culminar de tu esfuerzo es un informe final consolidado. El paso 7 reúne todos los factores, calificaciones de impacto y recomendaciones en un formato profesional y fácil de leer. Este es el documento que convence a los inversores y alinea a tu equipo. Incluye un resumen ejecutivo y un desglose detallado de cada fuerza, ofreciendo una visión completa de 360 grados sobre la atractividad de tu industria.

Puedes imprimir este informe directamente o guardarlo como un PDF, lo que lo hace increíblemente fácil de compartir con los interesados o incluir en tu plan de negocio formal. ¡Es la entrega definitiva para cualquier profesional de negocios serio!

The screenshot of Step 7 of the Visual Paradigm AI-Powered Porter's Five Forces Analysis Tool, displaying the automatically

Domina tu estrategia hoy mismo!

Nunca ha habido un mejor momento para tomar el control de tu destino competitivo. El Analizador de los Cinco Factores de Porter impulsado por IAestá diseñado para dotarte de las percepciones necesarias para prosperar en cualquier industria. Desde identificar amenazas ocultas hasta aprovechar oportunidades sin explotar, esta herramienta es tu puerta de entrada a excelencia estratégica. No dejes tu éxito al azar: basa tus decisiones en el estándar de oro del análisis de la industria.

¿Listo para ver dónde se encuentra tu negocio en el panorama competitivo? Usa esta herramienta de planificación estratégica fácil de usarpara transformar tu conocimiento de la industria en una ventaja competitiva defendible ahora mismo!

Experimenta el poder de la estrategia impulsada por IA:

¡Prueba el Analizador de los Cinco Factores de Porter ahora!

Aprende más sobre nuestras herramientas estratégicas innovadoras.

Enlaces relacionados

Elaborar una declaración de problema clara y precisa para el desarrollo de software

Use Visual Paradigm’s AI-powered tool to craft clear, structured problem statements for software projects with templates and real-time feedback.

¿Tienes dificultades para expresar el desafío principal que tu proyecto de software busca resolver? El Generador de descripción de problemas de Visual Paradigmes la herramienta definitiva impulsada por inteligencia artificial que transforma el caos inicial de tu proyecto en una narrativa clara, enfocada y convincente. Esta solución innovadora permite a los gerentes de proyectos, analistas de negocios y propietarios de productos definir el «por qué» detrás de su trabajo con una velocidad y precisión sin precedentes. Al aprovechar una biblioteca de plantillas estructuradas y retroalimentación en tiempo real de IA, esta herramienta garantiza que tu declaración de problema no solo se redacte, sino que se optimice para tener el máximo impacto desde el primer día. Es el arma secreta para lanzar proyectos con enfoque láser y sentar las bases del éxito.

Principales aprendizajes:

  • Utiliza un enfoque basado en plantillas para asegurarte de que tu declaración de problema sea completa y estructurada.

  • Completa variables específicas para personalizar la descripción según tu proyecto único.

  • Obtén retroalimentación instantánea de IA para perfeccionar tu declaración de problema en cuanto a claridad y eficacia.

  • Empieza cualquier proyecto con una comprensión sólida y bien expresada del problema central.

Paso 1: Elige tu plantilla – La base de una declaración de problema sólida

Todo gran proyecto comienza con una base sólida, y para una declaración de problema, esa base es la plantilla adecuada. El primer paso para usar el Generador de descripción de problemas impulsado por IA es seleccionar una plantilla que se alinee perfectamente con la naturaleza de tu proyecto. Como se muestra en

This is a screenshot of Visual Paradigm's AI Powered Problem Description Generator. It shows the first step, which involves c

, la interfaz presenta un panel limpio e intuitivo con una variedad de plantillas para diferentes necesidades empresariales. Ya sea que estés abordando una iniciativa de desarrollo de software, optimizando un proceso empresarial o realizando un análisis estratégico como un análisis SWOT o PEST, puedes encontrar una plantilla dedicada. La plantilla «Desarrollo de sistema de software», por ejemplo, está específicamente diseñada para ayudarte a crear requisitos y especificaciones completos para sistemas de software. Al seleccionar la plantilla correcta, estableces de inmediato una estructura profesional que te guía para cubrir todos los aspectos críticos del problema, asegurando que no se omita ningún detalle importante. Este paso es crucial porque establece el tono y el marco para toda la descripción del problema, haciendo que los pasos siguientes sean mucho más eficientes y efectivos.

Paso 2: Completa las variables – Personaliza tu narrativa

Una vez que hayas elegido tu plantilla, la magia ocurre en la sección «Editar parámetros».

This is a screenshot of Visual Paradigm's AI Powered Problem Description Generator. It shows the second step, which involves

ilustra de manera vívida este segundo paso. A la izquierda, se te presenta un formulario con campos específicos, como «Nombre de la organización», «Problema actual/ineficiencia» y «Tipo de sistema de software». Aquí es donde introduces el ADN único de tu proyecto. A medida que escribes los detalles, la vista previa en tiempo real en el lado derecho se actualiza dinámicamente, mostrándote exactamente cómo se verán tus variables completadas en la descripción final del problema. Esta vista previa en vivo es increíblemente poderosa. Te permite ver la narrativa que están creando tus entradas, detectar cualquier frase incómoda y realizar ajustes al instante. Las variables están resaltadas en verde, lo que facilita ver exactamente qué contenido se está insertando en la plantilla. Este proceso no se trata solo de llenar espacios en blanco; se trata de dar forma a una historia coherente que explique claramente el problema, su impacto y el resultado deseado. La capacidad de ver tu descripción evolucionar en tiempo real es un cambio de juego para la claridad y la confianza.

Paso 3: Revisa con IA – Tu editor experto instantáneo

El último paso, y posiblemente el más poderoso, es la revisión con IA. Después de haber completado todas las variables y estar satisfecho con la vista previa en vivo, puedes hacer clic en el botón «Revisar con IA».

This is a screenshot of Visual Paradigm's AI Powered Problem Description Generator. Once the details are filled in, you can c

captura perfectamente este momento. Aparece una ventana modal que presenta un análisis detallado de tu declaración de problema generada. La IA no solo verifica la gramática; evalúa la declaración en cuanto a claridad, completitud, fluidez lógica y uso de terminología empresarial adecuada. Proporciona un «Estado» claro (como «OK») y un «Análisis de IA» detallado que destaca fortalezas y sugiere mejoras. Por ejemplo, la IA podría confirmar que tu declaración es clara y redactada profesionalmente, o podría sugerir una forma más impactante de redactar un objetivo clave. Esta retroalimentación instantánea y objetiva actúa como un editor experto virtual, ayudándote a perfeccionar tu declaración de problema para asegurarte de que no solo sea correcta, sino también altamente efectiva para comunicar el propósito del proyecto. Este paso final garantiza que tu declaración de problema esté lista para compartir con stakeholders, desarrolladores o clientes con confianza.

Desbloquea el potencial de tu proyecto

Definir un problema suele ser la parte más difícil de cualquier iniciativa. Una declaración de problema vaga o mal redactada puede llevar al desperdicio de esfuerzos, soluciones desalineadas y, en última instancia, al fracaso del proyecto. El Generador de descripción de problemas de Visual Paradigm resuelve este desafío fundamental. Combina el poder de plantillas estructuradas con la inteligencia de la IA para crear un flujo de trabajo que es tanto eficiente como efectivo. Siguiendo los tres sencillos pasos—elige una plantilla, completa las variables y revisa con IA—puedes transformar tu idea inicial de proyecto en una declaración de problema clara, convincente y profesional en cuestión de minutos. Esta herramienta no es solo una comodidad; es una ventaja estratégica que garantiza que tu proyecto comience por buen camino. Deja de adivinar y empieza a definir con confianza.Prueba ahora el Generador de descripción de problemas impulsado por IA y experimenta la diferencia que hace.

Enlaces relacionados
