🌟 परिचय: BPMN 2.0 क्यों महत्वपूर्ण है
व्यापार प्रक्रिया मॉडल और नोटेशन (BPMN) 2.0 है वैश्विक मानक व्यापार प्रक्रियाओं को दृश्य रूप से दिखाने, विश्लेषण करने और दस्तावेजीकरण के लिए। यह व्यवसायों, विश्लेषकों, विकासकर्मियों और हितधारकों को प्रक्रिया प्रवाह को स्पष्ट और निरंतर तरीके से संचारित करने में सक्षम बनाता है—उनके तकनीकी पृष्ठभूमि के बावजूद।
डिजिटल रूपांतरण के बढ़ते उदय के साथ, BPMN 2.0 प्रक्रिया सुधार, स्वचालन, सुसंगतता और एंटरप्राइज सिस्टम के साथ एकीकरण के लिए अनिवार्य हो गया है।
इस बिगिनर्स गाइड में, हम आपको BPMN 2.0 के मूल सिद्धांतों के माध्यम से चलेंगे और आपको दिखाएंगे कि कैसे उपयोग करें विजुअल पैराडाइम, एक शक्तिशाली एकल प्लेटफॉर्म, व्यापार प्रक्रियाओं को मॉडल, सिमुलेट और प्रभावी ढंग से प्रबंधित करने के लिए।
🔹 भाग 1: BPMN 2.0 के मूल बातों को समझना
✅ BPMN 2.0 क्या है?
BPMN 2.0 (व्यापार प्रक्रिया मॉडल और नोटेशन संस्करण 2.0) एक ISO-मानकीकृत व्यापार प्रक्रियाओं के मॉडलिंग के लिए एक आलेखी भाषा। इसका डिज़ाइन व्यापार उपयोगकर्ताओं और आईटी पेशेवरों दोनों के लिए स्पष्ट और स्वाभाविक होने के लिए किया गया है।
इसका उपयोग किया जाता है:
-
कार्यप्रवाह को नक्शा बनाने के लिए (उदाहरण के लिए, ग्राहक के एकीकरण, आदेश पूर्णता)।
-
फंसाव और अकुशलता को पहचानने के लिए।
-
BPM इंजन (जैसे कैमुंडा या एक्टिविटी) का उपयोग करके प्रक्रियाओं को स्वचालित करने के लिए।
-
विभागों के बीच प्रक्रिया तर्क को संचारित करने के लिए।
🔧 BPMN 2.0 के मुख्य तत्व
BPMN एक दृश्य नोटेशन मुख्य तत्वों से बना है। आइए इन्हें विभाजित करें:
| तत्व | विवरण | दृश्य उदाहरण |
|---|---|---|
| प्रारंभ घटना | प्रक्रिया की शुरुआत को चिह्नित करता है। | ⚡ (अंदर बिंदु वाला वृत्त) |
| समाप्ति घटना | प्रक्रिया के अंत को चिह्नित करता है। | ⚡ (मोटी सीमा वाला वृत्त) |
| कार्य | एक एकल कार्य आइटम या क्रिया (उदाहरण के लिए, “लोन को मंजूरी दें”)। | गोल किनारों वाला आयत |
| गतिविधि | कार्यों का समूह (उप-प्रक्रिया हो सकती है)। | कार्य के समान, लेकिन नेस्टेड तत्वों को समावेश कर सकता है |
| क्रमिक प्रवाह | क्रमिक क्रियान्वयन को दर्शाने वाले तीर। | ठोस तीर |
| गेटवे | निर्णय बिंदु या शाखा तर्क को नियंत्रित करता है। | हीरे के आकार का आकृति |
| संदेश प्रवाह | भागीदारों के बीच संचार को दर्शाता है (उदाहरण के लिए, प्रणालियाँ या भूमिकाएँ)। | डैश्ड तीर |
| पूल और लेन | भागीदारों (उदाहरण के लिए, विभाग या प्रणालियाँ) और उनकी जिम्मेदारियों का प्रतिनिधित्व करता है। | लेन में विभाजित आयताकार कंटेनर |
💡 टिप: एक BPMN आरेख को एक फ्लोचार्ट की तरह सोचें—लेकिन मानकीकृत प्रतीकों और अर्थों के साथ।
🔄 सामान्य BPMN पैटर्न
-
क्रमिक प्रवाह – रैखिक क्रियान्वयन (कार्य A → कार्य B)।
-
एक्सक्लूसिव गेटवे (XOR) – एक शर्त के आधार पर एक मार्ग चुना गया।
-
समानांतर गेटवे (AND) – एक साथ बहुत सारे मार्गों को निष्पादित किया जाता है।
-
समावेशी गेटवे (OR) – एक या एक से अधिक मार्ग लिए जा सकते हैं।
-
घटना-संचालित गेटवे – घटनाओं (उदाहरण के लिए, समय सीमा, संदेश) के आधार पर ट्रिगर होता है।
-
उप-प्रक्रिया – एक कार्य जिसमें अपनी आंतरिक प्रक्रिया होती है (संक्षिप्त की जा सकती है)।
🔹 भाग 2: विजुअल पैराडाइम के साथ शुरुआत करें
विजुअल पैराडाइम एक व्यापक एकल प्लेटफॉर्म व्यावसायिक प्रक्रिया मॉडलिंग, सॉफ्टवेयर डिज़ाइन और प्रणाली विश्लेषण के लिए। यह BPMN 2.0, UML, ERD और अधिक का समर्थन करता है—जिससे यह शुरुआती लोगों और पेशेवरों दोनों के लिए आदर्श बनता है।
✅ विजुअल पैराडाइम का उपयोग क्यों करें?
-
उपयोगकर्ता-अनुकूल इंटरफेस – BPMN तत्वों को खींचकर रखें।
-
BPMN 2.0 संगत – मानकों का पूर्ण समर्थन।
-
सहयोग सुविधाएं – साझा करें, टिप्पणी करें और संस्करण नियंत्रण करें।
-
सिमुलेशन और मान्यता – कार्यान्वयन से पहले अपनी प्रक्रिया का परीक्षण करें।
-
निर्यात और एकीकरण – PDF, PNG में निर्यात करें या प्रवाह इंजन के साथ एकीकृत करें।
-
क्षेत्रों के बीच मॉडलिंग – BPMN को UML, C4 और अधिक के साथ जोड़ें।

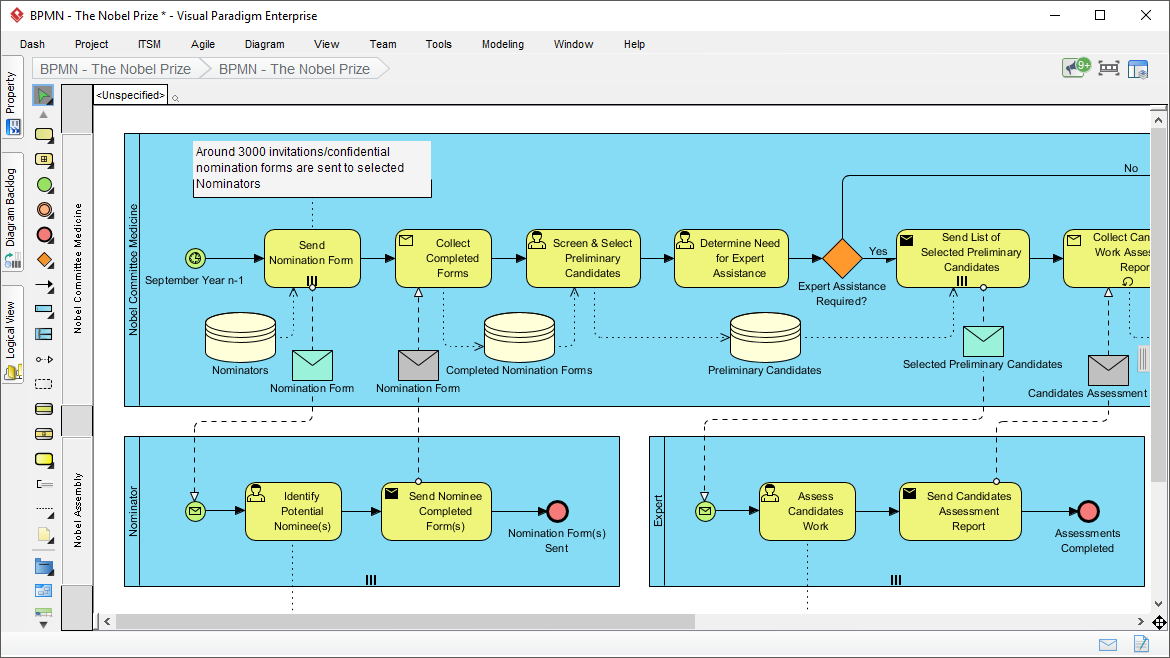

🛠 चरण-दर-चरण: विजुअल पैराडाइम में अपना पहला BPMN आरेख बनाएं
चरण 1: विजुअल पैराडाइम लॉन्च करें
-
विजुअल पैराडाइम खोलें (विंडोज, macOS, लिनक्स के लिए उपलब्ध है)।
-
जाएं फ़ाइल > नया > BPMN आरेख.
चरण 2: अपने आरेख की सेटअप करें
-
अपने आरेख का नाम दें (उदाहरण के लिए, “ग्राहक आदेश प्रसंस्करण”)।
-
चुनें BPMN 2.0 मानक के रूप में।
चरण 3: एक शुरुआत घटना जोड़ें
-
खींचें शुरुआत घटना पैलेट से कैनवास पर खींचें।
-
नाम संपादित करने के लिए डबल क्लिक करें (उदाहरण के लिए, “नया आदेश प्राप्त”)।
चरण 4: कार्य जोड़ें
-
खींचें कार्य तत्व कैनवास पर खींचें।
-
निम्नलिखित कार्य जोड़ें:
-
“आदेश की पुष्टि करें”
-
“इन्वेंटरी जांचें”
-
“भुगतान प्रसंस्करण करें”
-
“उत्पाद भेजें”
-
चरण 5: क्रमिक प्रवाहों के साथ जोड़ें
-
का उपयोग करें क्रमिक प्रवाह उपकरण (तीर प्रतीक) का उपयोग करके घटनाओं और कार्यों को क्रम में जोड़ें।
चरण 6: एक गेटवे जोड़ें (निर्णय बिंदु)
-
एक खींचें एक्सक्लूसिव गेटवे (हीरे के आकार) “इन्वेंटरी जांचें” के बाद।
-
दो बाहरी प्रवाहों को जोड़ें:
-
“स्टॉक में है” → “उत्पाद भेजें”
-
“स्टॉक में नहीं है” → “ग्राहक को सूचित करें”
-
चरण 7: एक एंड इवेंट जोड़ें
-
एक को खींचें एंड इवेंट अंतिम चरण में।
-
इसे अनुक्रम प्रवाह के माध्यम से जोड़ें।

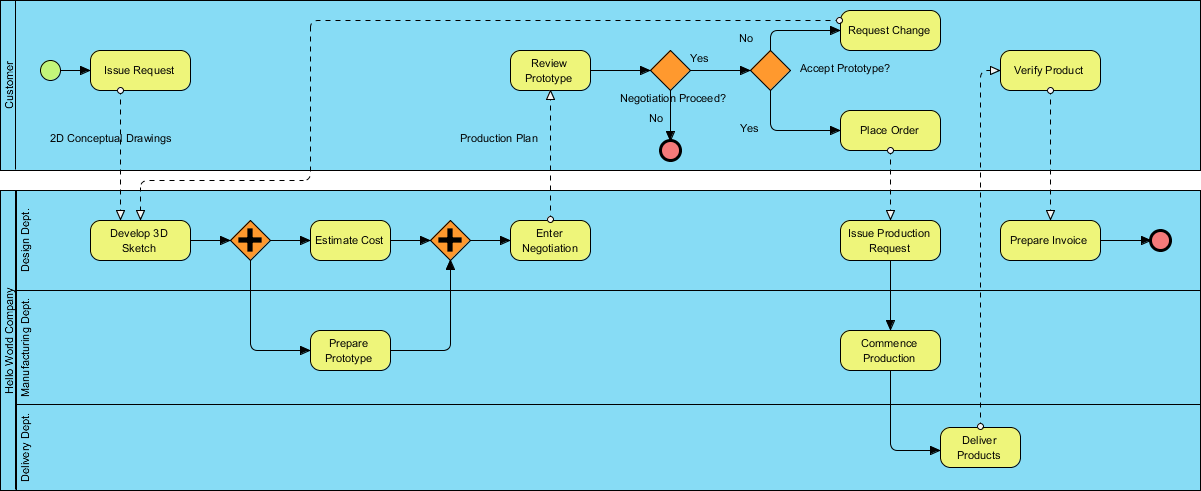

चरण 8: एक पूल और लेन (बहु-पक्षीय प्रक्रियाओं के लिए वैकल्पिक)
-
उपयोग करें पूल एक सहभागी का प्रतिनिधित्व करने के लिए (उदाहरण के लिए, “सेल्स विभाग”)।
-
जोड़ें लेन पूल के अंदर (उदाहरण के लिए, “सेल्स”, “गोदाम”, “वित्त”)।
-
ज़िम्मेदारी दिखाने के लिए कार्यों को उचित लेन में निर्धारित करें।
चरण 9: प्रमाणीकरण और सिमुलेशन
-
क्लिक करें प्रमाणीकरण त्रुटियों की जांच करने के लिए (उदाहरण के लिए, अनिर्धारित प्रवाह)।
-
उपयोग करें सिमुलेशन प्रक्रिया चलाने और विभिन्न परिदृश्यों का परीक्षण करने के लिए (उदाहरण के लिए, “यदि स्टॉक कम है तो क्या होगा?”)।
चरण 10: निर्यात और साझा करें
-
PDF, PNG या HTML के रूप में निर्यात करें।
-
लिंक के माध्यम से साझा करें या Confluence, SharePoint या Jira में निर्यात करें।
🔹 भाग 3: BPMN मॉडलिंग के लिए सर्वोत्तम प्रथाएं
-
इसे सरल रखें – अत्यधिक जटिल आरेखों से बचें। बड़े प्रवाहों को तोड़ने के लिए उप-प्रक्रियाओं का उपयोग करें।
-
अर्थपूर्ण नामों का उपयोग करें – कार्य और घटनाएं स्पष्ट रूप से बताएं कि क्या होता है।
-
मानक नोटेशन का पालन करें – केवल BPMN 2.0 संगत प्रतीकों का उपयोग करें।
-
स्पष्ट शुरुआत/समाप्ति घटनाओं को परिभाषित करें – प्रत्येक प्रक्रिया का स्पष्ट शुरुआत और समाप्ति होना चाहिए।
-
मान्यताओं और अपवादों को दस्तावेज़ित करें – संदर्भ के लिए अनोटेशन या नोट्स का उपयोग करें।
-
हितधारकों को शामिल करें – डिज़ाइन के दौरान व्यवसाय उपयोगकर्ताओं और आईटी टीमों से प्रतिक्रिया प्राप्त करें।
🔹 भाग 4: वास्तविक दुनिया के उपयोग के मामले
| उद्योग | उपयोग के मामले |
|---|---|
| बैंकिंग | सत्यापन, क्रेडिट जांच और प्रबंधक स्वीकृति के साथ ऋण स्वीकृति प्रवाह। |
| ई-कॉमर्स | इन्वेंट्री जांच, भुगतान और शिपिंग के साथ ऑर्डर पूर्णता प्रक्रिया। |
| स्वास्थ्य सेवा | ट्रायेज, पंजीकरण और डॉक्टर नियुक्ति के साथ रोगी स्वीकृति प्रक्रिया। |
| निर्माण | उत्पादन योजना और गुणवत्ता जांच प्रवाह। |
विजुअल पैराडाइम इन प्रक्रियाओं को सटीकता के साथ मॉडल करने में मदद करता है और बीपीएमएन इंजन एकीकरण के माध्यम से भविष्य की स्वचालन समर्थन करता है।
🔹 निष्कर्ष: आत्मविश्वास के साथ मॉडलिंग शुरू करें
बीपीएमएन 2.0 व्यवसाय प्रक्रिया मॉडलिंग के लिए स्वर्ण मानक है। साथ में विजुअल पैराडाइम, आपको एक शक्तिशाली, स्पष्ट और सभी-एक-समाधान प्राप्त होता है:
-
स्पष्ट, मानकीकृत प्रक्रिया आरेख डिज़ाइन करें।
-
प्रवाहों का सिमुलेशन और मान्यता प्राप्त करें।
-
टीमों के बीच सहयोग करें।
-
प्रक्रियाओं को स्वचालन के लिए तैयार करें।
चाहे आप एक व्यवसाय विश्लेषक, प्रक्रिया इंजीनियर या विकासकर्ता हों, विजुअल पैराडाइम के साथ बीपीएमएन 2.0 को समझने से आपको अपने संगठन के संचालन को दृश्य बनाने, अनुकूलित करने और बदलने की शक्ति प्राप्त होगी अपने संगठन के संचालन को।
📚 अधिक जानकारी प्राप्त करने के संसाधन
- शक्तिशाली BPMN सॉफ्टवेयर के साथ व्यवसाय प्रक्रिया डिजाइन – विजुअल पैराडाइम: विजुअल पैराडाइम के स्वचालित BPMN 2.0 मॉडेलर का विस्तृत अवलोकन, जो त्वरित व्यवसाय प्रक्रिया आरेख बनाने में इसकी भूमिका को उजागर करता है, जिसमें प्रक्रिया ड्रिल-डाउन, सिमुलेशन, एनिमेशन और अन्य मॉडलिंग मानकों के साथ एकीकरण जैसी सुविधाएं शामिल हैं।
- ऑनलाइन BPMN आरेख टूल – विजुअल पैराडाइम: विजुअल पैराडाइम के ऑनलाइन BPMN टूल के लिए एक मार्गदर्शिका, जो क्लाउड में व्यवसाय प्रक्रिया आरेख बनाने के लिए है, जिसमें उपयोग में आसानी, पेशेवर टेम्पलेट, ड्रैग-एंड-ड्रॉप कार्यक्षमता और किसी भी व्यक्ति द्वारा उपलब्ध BPMN वर्कफ्लो के समर्थन पर जोर दिया गया है।
- BPMN पर परिचय भाग I – विजुअल पैराडाइम: एक मूल ट्यूटोरियल जो BPMN अवधारणाओं का परिचय कराता है और विजुअल पैराडाइम की मॉडलिंग सुविधाओं के उपयोग से BPMN आरेख बनाने और ड्रॉ करने के लिए स्टेप-बाय-स्टेप गाइडेंस प्रदान करता है।
- BPMN आरेख कैसे बनाएं? – विजुअल पैराडाइम: एक व्यावहारिक स्टेप-बाय-स्टेप BPMN ट्यूटोरियल जो विजुअल पैराडाइम में व्यवसाय प्रक्रिया आरेख बनाने के तरीके को दिखाता है, जिसमें मूल तत्वों को कवर किया गया है और शुरुआती उपयोगकर्ताओं और विशेषज्ञों के लिए आसान उपयोग वाला इंटरफेस शामिल है।
- BPMN आरेख कैसे बनाएं? – विजुअल पैराडाइम: एक शैक्षिक संसाधन जो BPMN के बुनियादी बातों को समझाता है और विजुअल पैराडाइम के विशेष BPMN सॉफ्टवेयर के साथ प्रक्रिया और वर्कफ्लो डिजाइन के लिए वर्कफ्लो आरेख बनाने की प्रक्रिया को समझाता है।
- BPMN नोटेशन ओवरव्यू – विजुअल पैराडाइम: BPMN संकेतों, नोटेशन और आरेख उदाहरणों के लिए एक व्यापक मार्गदर्शिका, जो दिखाती है कि विजुअल पैराडाइम का पुरस्कृत टूल पूर्ण BPMN मॉडलिंग और दृश्यीकरण का समर्थन कैसे करता है।
- BPMN क्या है? – विजुअल पैराडाइम: BPMN के व्यवसाय वर्कफ्लो के लिए मानक नोटेशन के रूप में व्याख्यात्मक ओवरव्यू, जिसमें इसके इतिहास, लाभ और विजुअल पैराडाइम द्वारा प्रभावी प्रक्रिया मॉडलिंग और विश्लेषण के लिए सक्षम करने के तरीके को विस्तार से बताया गया है।
🎯 आपका अगला चरण:
डाउनलोड करें विजुअल पैराडाइम फ्री एडिशन आज ही और 10 मिनट से कम समय में अपना पहला BPMN 2.0 आरेख बनाएं!
✅ प्रो टिप: आत्मविश्वास बनाने के लिए एक सरल प्रक्रिया जैसे “ग्राहक समर्थन टिकट प्रबंधन” से शुरुआत करें।
