创建清晰、易读的BPMN（业务流程模型与符号）流程图对于跨利益相关者（业务分析师、开发人员、项目经理和最终用户）之间的有效沟通至关重要。设计不佳的图表可能导致混淆、误解和项目延误。以下是BPMN 最佳实践帮助您创建专业、直观且可维护的流程图：

---

✅ 1. 从明确的目的开始

在绘制之前，明确：

• 受众是谁？（例如：业务用户、IT 团队）

• 目标是什么？（例如：文档编写、系统设计、合规性）

• 需要多高的细节程度？（高层概览与详细执行）

👉 提示：使用流程范围和抽象层次来指导图表的复杂程度。

---

✅ 2. 使用合适的抽象层次

• 泳道（泳道池与泳道）：使用它们来展示责任（谁负责做什么）。

  • 泳道池代表独立的组织或主要部门。

  • 泳道泳道池内的泳道代表角色、团队或系统。

• 避免过度使用泳道——过多会使得图表杂乱。

👉 最佳实践：仅包含能带来价值的泳道（例如，涉及的不同部门或系统）。

---

✅ 3. 遵循逻辑流程

• 使用 自上而下 或 自左向右 流程以实现自然阅读。

• 避免流程交叉和曲折路径。

• 使用 网关 （XOR、AND、OR）适当使用以建模决策点和并行路径。

👉 避免： 复杂且纠缠的路径。如果一个流程分支过多，应考虑将其拆分为子流程。

---

✅ 4. 复杂流程使用子流程

• 将重复或复杂的逻辑封装到 子流程.

• 使用 折叠 子流程用于高层视图。

• 使用 展开 子流程在需要展示内部细节时使用。

👉 最佳实践： 以描述性方式命名子流程（例如“验证客户申请”）。

---

✅ 5. 保持网关逻辑简单

• 使用 XOR（互斥） 用于互斥选择。

• 使用 AND（包含） 仅在所有路径都必须执行时使用。

• 使用 OR（包含） 需谨慎使用——确保在多个路径可能同时发生时情况清晰明确。

• 避免 复杂的网关组合 没有明确逻辑的网关组合。

👉 提示： 如果使用多个网关，建议添加 注释 以明确行为。

---

✅ 6. 正确使用标准BPMN符号

符号	正确用法
开始事件	每个流程中仅一个（除非使用消息事件）。
结束事件	每个流程中仅一个（除非存在多个结束状态）。
任务	单一工作单元。避免将多个任务合并。
序列流	显示执行顺序的箭头（而非数据流）。
消息流	泳道之间的虚线（用于通信）。

👉 避免：错误地混合使用序列流和消息流。

---

✅ 7. 清晰且一致地命名元素

• 使用以动作为导向的名称（例如：“批准贷款申请”，而不是“任务1”）。

• 避免使用“流程”或“步骤”等模糊术语。

• 使用一致的大小写和语法（例如，所有动词都使用现在时态）。

👉 示例： ✅ “发送确认邮件” ❌ “发送邮件”

---

✅ 8. 限制每个图表中的元素数量

• 目标为1–3 个泳道和10–20 个主要元素（任务、网关、事件）。

• 如果流程较长，拆分为多个图表（例如：“入职 – 第1步”，“入职 – 第2步”）。

👉 最佳实践：使用“流程”和“子流程”来分解大型流程。

---

✅ 9. 谨慎且有策略地使用注释

• 使用注释来解释复杂的逻辑、业务规则或例外情况。

• 避免用文字填满图表——保持视觉清晰。

👉 示例：注释可以说明：如果信用评分 < 600，则转至人工审核。

---

✅ 10. 应用视觉层次和一致性

• 使用一致的颜色、字体和线条粗细.

• 使用图标或视觉提示（例如，使用颜色编码标识错误路径）。

• 整齐对齐元素——在您的BPMN工具中使用网格吸附功能。

👉 提示：使用样式指南 为你的团队（例如，所有任务为蓝色，网关为黄色）。

---

✅ 11. 与利益相关者验证

• 与业务用户和开发人员共享该图示。

• 询问：“在没有解释的情况下，你能理解流程吗？”

• 根据反馈进行迭代。

👉 最佳实践： 使用 具备协作功能的BPMN工具 （例如，Camunda Modeler、Bizagi、Signavio）。

---

✅ 12. 记录假设和例外情况

• 使用 异常流程 （例如，错误事件、补偿）来展示失败路径。

• 记录 假设 在备注或单独章节中。

👉  示例： “如果客户在CRM中未找到，则发送至欺诈审查。”

---

🛠️ 支持最佳实践的工具

• 使用强大的BPMN软件进行业务流程设计 – Visual Paradigm：深入概述Visual Paradigm直观的BPMN 2.0建模器，突出其在快速创建专业业务流程图方面的作用，具备流程下钻、仿真、动画以及与其他建模标准集成等功能。
• 在线BPMN图示工具 – Visual Paradigm：Visual Paradigm在线BPMN工具的使用指南，用于在云端绘制业务流程图，强调易用性、专业模板、拖拽功能以及支持任何人访问的BPMN工作流。
• BPMN入门第一部分 – Visual Paradigm：基础教程，介绍BPMN概念，并提供使用Visual Paradigm建模功能创建和绘制BPMN图示的逐步指导。
• 如何绘制BPMN图示？ – Visual Paradigm: 一个实用的分步BPMN教程，演示如何在Visual Paradigm中创建业务流程图，涵盖基本元素和对初学者及专家都易于使用的界面。
• 如何创建BPMN图？ – Visual Paradigm: 一个教学资源，解释BPMN基础知识以及如何使用Visual Paradigm专有的BPMN软件来构建工作流图，用于流程和工作流设计。
• BPMN符号概述 – Visual Paradigm: 一份全面的BPMN符号、符号表示法和图表示例指南，展示了获奖工具Visual Paradigm如何支持完整的BPMN建模与可视化。
• 什么是BPMN？ – Visual Paradigm: 一个关于BPMN作为业务工作流标准符号的解释性概述，详细介绍了其历史、优势，以及Visual Paradigm如何实现有效的流程建模与分析。

---

✅ 摘要：整洁BPMN图的检查清单

✅ 项目	已完成？
明确流程目的和范围	☐
逻辑上从上到下或从左到右的流程	☐
恰当使用泳道	☐
使用子流程表示复杂逻辑	☐
正确使用标准BPMN符号	☐
清晰且一致的命名	☐
每张图中的元素数量有限	☐
使用注释来澄清，而非造成杂乱	☐
视觉一致性（颜色、字体、对齐）	☐
已与利益相关者审核	☐

---

最后思考

**一个好的BPMN图是对话的起点，而不是谜题。** 当利益相关者能够一目了然地理解你的流程时，你就成功了。

通过遵循这些最佳实践，你将创建出不仅准确，而且可操作、可维护且可协作——真正成为流程改进和数字化转型中的宝贵资产。

🌟 引言：为什么BPMN 2.0如此重要

业务流程模型与符号（BPMN）2.0是全球标准用于可视化、分析和记录业务流程的全球标准。它使企业、分析师、开发人员和利益相关者能够清晰且一致地沟通流程，无论其技术背景如何。

随着数字化转型的兴起，BPMN 2.0已成为流程改进、自动化、合规性以及与企业系统集成的关键工具。

在本入门指南中，我们将带您了解BPMN 2.0的基础知识，并向您展示如何使用Visual Paradigm这一功能强大的一体化平台，来有效建模、模拟和管理业务流程。

---

🔹 第一部分：理解BPMN 2.0基础

✅ 什么是BPMN 2.0？

BPMN 2.0（业务流程模型与符号版本2.0）是一种ISO标准化用于建模业务流程的图形化语言。它专为业务用户和IT专业人员设计，易于理解。

它被用于：

• 绘制工作流程（例如客户入职、订单履行）。

• 识别瓶颈和低效环节。

• 使用BPM引擎（如Camunda或Activiti）自动化流程。

• 在各部门之间沟通流程逻辑。

---

🔧 BPMN 2.0的核心元素

BPMN使用一种视觉符号由关键元素构成的视觉符号。让我们逐一解析：

元素	描述	视觉示例
开始事件	标记流程的开始。	⚡（内部带点的圆圈）
结束事件	标记流程的结束。	⚡（带粗边的圆圈）
任务	一个单一的工作项或操作（例如：“批准贷款”）。	圆角矩形
活动	一组任务（可以是子流程）。	与任务相同，但可能包含嵌套元素
顺序流	显示执行顺序的箭头。	实心箭头
网关	控制决策点或分支逻辑。	菱形
消息流	显示参与者之间的通信（例如：系统或角色）。	虚线箭头
池与泳道	表示参与者（例如：部门或系统）及其职责。	被划分为泳道的矩形容器

💡 提示: 可以将BPMN图想象成流程图，但使用标准化的符号和语义。

---

🔄 常见的BPMN模式

1. 顺序流 – 线性执行（任务A → 任务B）。

2. 排他网关（XOR） – 根据条件选择一条路径。

3. 并行网关（AND） – 多条路径同时执行。

4. 包含网关（或） – 可以选择一条或多条路径。

5. 事件驱动网关 – 基于事件触发（例如：定时器、消息）。

6. 子流程 – 包含自身内部流程的任务（可折叠）。

---

🔹 第二部分：开始使用 Visual Paradigm

Visual Paradigm 是一款全面的 一体化平台 用于业务流程建模、软件设计和系统分析。支持 BPMN 2.0、UML、ERD 等多种标准——非常适合初学者和专业人士使用。

✅ 为什么使用 Visual Paradigm？

• 用户友好的界面 – 拖放 BPMN 元素。

• 符合 BPMN 2.0 标准 – 完全支持标准。

• 协作功能 – 分享、评论和版本控制。

• 模拟与验证 – 在实施前测试您的流程。

• 导出与集成 – 导出为 PDF、PNG 格式，或与工作流引擎集成。

• 跨领域建模 – 将 BPMN 与 UML、C4 等结合使用。

---

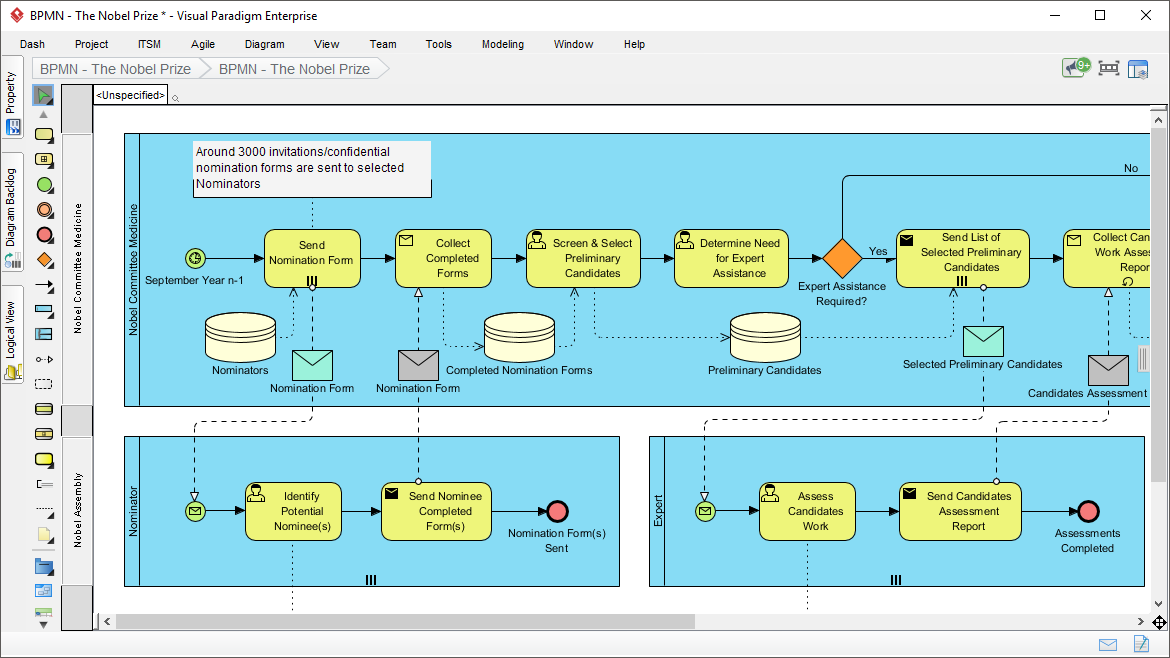

🛠 逐步指南：在 Visual Paradigm 中创建您的第一个 BPMN 图

步骤 1：启动 Visual Paradigm

• 打开 Visual Paradigm（支持 Windows、macOS、Linux）。

• 转到 文件 > 新建 > BPMN 图.

步骤 2：设置您的图表

• 为您的图表命名（例如：“客户订单处理”）。

• 选择 BPMN 2.0 作为标准。

步骤 3：添加开始事件

• 拖动 开始事件 从调色板拖到画布上。

• 双击以编辑名称（例如：“新订单已接收”）。

步骤 4：添加任务

• 拖动 任务 元素到画布上。

• 添加以下任务：

  • “验证订单”

  • “检查库存”

  • “处理付款”

  • “发货产品”

步骤 5：使用顺序流连接

• 使用 顺序流 工具（箭头图标）按顺序连接事件和任务。

步骤 6：添加网关（决策点）

• 拖动一个 独占网关 （菱形）位于“检查库存”之后。

• 连接两条流出的流程：

  • “有库存” → “发货产品”

  • “缺货” → “通知客户”

步骤 7：添加一个结束事件

• 拖动一个 结束事件 到最终步骤。

• 通过顺序流连接它。

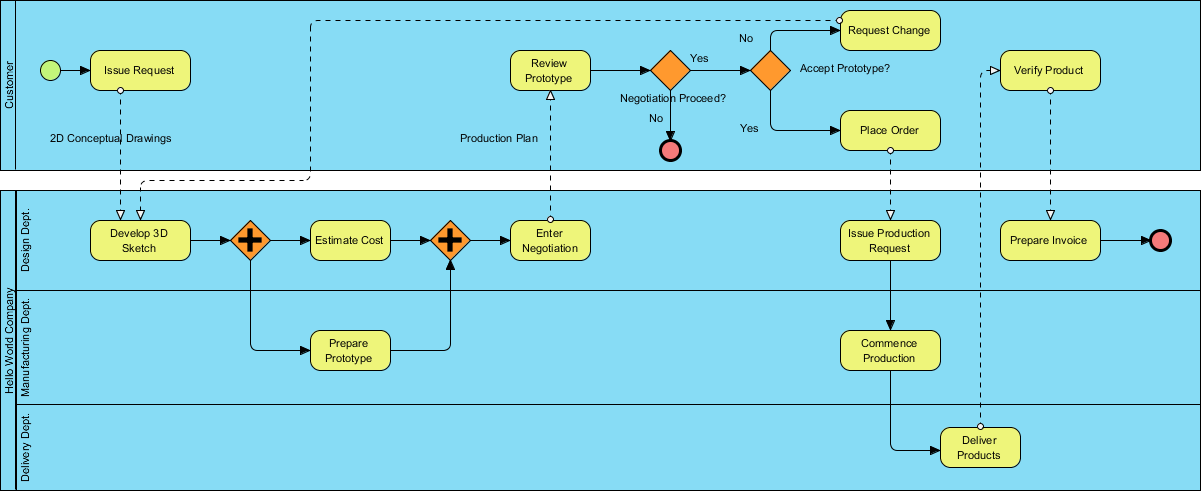

步骤 8：添加泳道和泳道（多参与方流程可选）

• 使用 泳道 来表示一个参与者（例如：“销售部门”）。

• 添加 泳道 在泳道内（例如：“销售”、“仓库”、“财务”）。

• 将任务分配到相应的泳道，以显示责任归属。

步骤 9：验证与模拟

• 点击 验证 以检查错误（例如：未连接的流程）。

• 使用 模拟 来运行流程并测试不同场景（例如：“如果库存不足会怎样？”）。

步骤 10：导出与分享

• 导出为 PDF、PNG 或 HTML 格式。

• 通过链接分享，或导出到 Confluence、SharePoint 或 Jira。

---

🔹 第 3 部分：BPMN 建模的最佳实践

1. 保持简洁 – 避免过于复杂的图表。使用子流程来分解大型流程。

2. 使用有意义的名称 – 任务和事件应清晰地描述所发生的内容。

3. 遵循标准符号 – 仅使用符合 BPMN 2.0 标准的符号。

4. 定义明确的开始/结束事件 – 每个流程都必须有明确的开始和结束。

5. 记录假设与例外情况 – 使用注释或备注提供上下文。

6. 让利益相关者参与 – 在设计过程中从业务用户和IT团队获取反馈。

---

🔹 第四部分：实际应用场景

行业	用例
银行业	带有验证、信用检查和经理审批的贷款审批流程。
电子商务	包含库存检查、付款和发货的订单履行流程。
医疗保健	包含分诊、登记和医生分配的患者入院流程。
制造业	生产计划与质量检验流程。

Visual Paradigm 帮助您精确建模这些流程，并通过BPMN引擎集成支持未来的自动化。

---

🔹 结论：自信地开始建模

BPMN 2.0 是业务流程建模的黄金标准。借助 Visual Paradigm，您将获得一个强大、直观且一体化的解决方案，用于：

• 设计清晰、标准化的流程图。

• 模拟并验证工作流程。

• 跨团队协作。

• 为流程自动化做好准备。

无论您是业务分析师、流程工程师还是开发者，掌握使用Visual Paradigm的BPMN 2.0都将使您能够 可视化、优化并转变 您组织的运营。

---

📚 学习更多资源

• 使用强大的BPMN软件进行业务流程设计 – Visual Paradigm: 深入介绍Visual Paradigm直观的BPMN 2.0建模工具，突出其在快速创建专业业务流程图方面的作用，具备流程下钻、仿真、动画以及与其他建模标准集成等功能。
• 在线BPMN图示工具 – Visual Paradigm: 介绍Visual Paradigm的在线BPMN工具，用于在云端绘制业务流程图，强调其易用性、专业模板、拖放功能以及支持任何人访问的BPMN工作流。
• BPMN入门（一） – Visual Paradigm: 一个基础教程，介绍BPMN概念，并提供使用Visual Paradigm建模功能创建和绘制BPMN图的逐步指导。
• 如何绘制BPMN图？ – Visual Paradigm: 一个实用的逐步BPMN教程，演示如何在Visual Paradigm中创建业务流程图，涵盖关键元素以及对初学者和专家都友好的易用界面。
• 如何创建BPMN图？ – Visual Paradigm: 一个教学资源，解释BPMN基础知识以及如何使用Visual Paradigm专有的BPMN软件来构建工作流图，用于流程和工作流设计。
• BPMN符号概览 – Visual Paradigm: 一份全面的BPMN符号、记号和图示示例指南，展示Visual Paradigm获奖工具如何支持完整的BPMN建模与可视化。
• 什么是BPMN？ – Visual Paradigm: 详细解释BPMN作为业务工作流标准记号的概述，包括其发展历程、优势，以及Visual Paradigm如何实现有效的流程建模与分析。

---

🎯 您的下一步:
下载Visual Paradigm 免费版今天下载，10分钟内创建您的第一个BPMN 2.0图示！

✅ 专业提示: 从“客户支持工单处理”等简单流程开始，以建立信心。
