UML 与顺序图简介

该统一建模语言（UML）是一种在软件工程中用于可视化、规范、构建和文档化系统的标准化建模语言。在UML 的 14 种图类型, 顺序图属于交互图类别。它们强调系统的动态行为通过展示对象（或参与者和组件）通过消息交换随时间交互的方式，来突出系统的动态行为。

顺序图顺序图特别有助于捕捉用例中的操作顺序、消息流、条件逻辑（例如选择或循环）以及错误处理。与展示静态结构的类图不同，顺序图关注运行时交互，因此非常适合涉及多个参与者的场景，例如用户流程、API 调用或微服务通信。

顺序图中的关键概念

以下是 UML顺序图:

• 生命线：垂直虚线，表示参与者（对象、参与者或系统）随时间的变化。时间从上到下流动。
• 消息：水平箭头，表示通信。实心箭头通常表示同步调用（带有预期返回），虚线箭头表示异步消息或返回。
• 激活条（执行规范）：生命线上显示参与者处于活动状态（处理请求）的细长矩形。
• 参与者：外部实体（例如用户）发起交互，通常以小人图标表示。
• 组合片段：用于控制结构的方框，例如：
  • alt（选择）用于 if-else 条件。
  • opt（可选）用于可选流程。
  • 循环以实现重复。
• 交互使用（ref）：复用常见的子交互。
• 返回消息：虚线箭头表示响应或结果。

这些元素使建模者能够以清晰、有序的方式表示复杂流程，包括成功路径和异常情况。

案例研究：电子商务订单提交流程

考虑一个真实的电子商务场景，用户通过购物车下单。该过程包括地址验证、库存可用性检查和支付。系统必须处理三条主要路径：

1. 成功：有效订单 → 库存预留 → 支付处理 → 订单确认并安排配送。
2. 地址无效：早期拒绝并提示用户。
3. 支付被拒：检查库存但支付失败 → 向用户显示错误信息。

该流程包含条件分支（alt片段）和错误处理，使其成为序列图的理想选择。

参与者

• 用户（参与者）
• 购物车（接口组件）
• 订单服务（核心业务逻辑）
• 库存系统（外部/后端检查）
• 支付网关（外部服务）

图表解读

所提供的基于PlantUML的图表（从所述流程概念性生成）显示：

• 该流程始于用户通过购物车提交订单。
• 购物车将请求转发给订单服务。
• 一个alt片段根据验证结果进行分支：
  • [订单有效] → 订单服务与库存系统检查库存 → 如果有货，进入支付环节 → 支付网关处理 → 成功后返回确认信息 → 订单确认 → 安排配送 → 用户收到通知。
  • [地址无效] → 早期拒绝 → 向用户发送消息：“请输入有效地址”。
  • [支付被拒] → 尝试支付但失败 → 错误提示：“支付被拒，请重试”。

该图使用组合片段（alt）来清晰地分组条件路径。激活条显示参与者的处理时段，虚线返回消息表示响应。这种结构在覆盖正常流程和错误场景的同时，保持了图表的可读性。

这样的图表有助于开发人员理解消息的顺序，识别潜在的瓶颈（例如，对支付网关的外部调用），并确保错误路径能够被妥善处理。

使用 Visual Paradigm 的 AI 聊天机器人创建时序图

Visual Paradigm，领先的UML 建模工具，具备一个AI 聊天机器人（可通过其在线平台或桌面应用程序访问），彻底革新了图表创建方式。用户无需手动拖动生命线和箭头，只需用自然语言描述场景，AI 即可立即生成专业且可编辑的 UML 图表。

分步流程

1. 访问 AI 聊天机器人（例如，在 chat.visual-paradigm.com 或通过 Visual Paradigm 中的 工具 > AI 聊天机器人）。
2. 选择或指定“UML 时序图”作为类型。
3. 提供清晰的文本描述，例如本案例研究中的内容：“用户从购物车提交订单。订单服务验证地址和库存。如果地址无效，提示用户。如果有效，检查库存。如果库存充足，通过网关处理支付。如果支付成功，确认订单并安排配送。包含地址无效和支付被拒的分支。”
4. 通过对话进行优化：请 AI 添加细节（例如，“添加激活条”或“包含失败时的返回消息”）。
5. 生成：AI 生成图表（通常为可编辑格式，如需可提供 PlantUML 源代码）。
6. 编辑与导出：手动优化（调整布局、标签），然后导出为图像、PDF 或代码。

在本案例研究中，图表与 AI 根据所提供描述生成的结果非常接近——包含用于分支的 alt 片段、正确的消息方向以及清晰的生命线。该工具确保UMLUML 标准合规性、布局均衡性和可读性。

观察到的优势：

• 速度：几秒钟内从文本生成图表。
• 准确性：AI 对片段和消息应用了正确的符号规范。
• 迭代性：基于聊天的优化可快速调整，无需重新绘制。

如何有效使用序列图

序列图在以下方面表现突出：

• 需求分析 → 与利益相关者澄清用例流程。
• 设计阶段 → 编码前详细描述交互。
• 文档编写 → 向团队解释系统行为或用于新员工入职。
• 调试 → 比较预期与实际的消息序列。
• 测试 → 从成功或错误路径推导测试用例。

最佳实践：

• 保持图表聚焦于一个用例或场景。
• 为消息使用有意义的名称（例如，“checkStock()”而非模糊术语）。
• 为保证可读性，参与者数量限制在5到7个。
• 与其他UML图结合使用（例如，用例图提供上下文，类图展示结构）。

结论

这个电子商务订单流程案例研究展示了序列图如何有效模拟包含条件逻辑和错误处理的真实世界交互。通过利用Visual Paradigm的AI聊天机器人，创建此类图表变得易于实现且高效——将关注点从手动绘制转向高层次思考与优化。

像这样的现代工具降低了开发人员、分析师和架构师的门槛，使软件项目中的迭代速度更快，沟通更顺畅。无论您是在设计简单的结账流程，还是复杂的分布式系统，由AI驱动的序列图仍然是理解与构建可靠系统的重要工具。

文章与资源

• AI序列图示例：视频流播放启动：此示例展示了AI聊天机器人作为建模伙伴，实时解读意图并优化启动视频播放的逻辑。
• 报名课程示例 | AI MVC系统架构生成器：此资源展示了如何将一个在线学习用例扩展为MVC架构，以自动生成MVC序列图，实现自动化。
• PlantUML序列图构建器：一个提供可视化 PlantUML 生成器用于定义参与者和消息，以创建专业的 UML 顺序图。
• Visual Paradigm – 基于人工智能的 UML 顺序图：一篇文章解释如何立即生成顺序图利用建模套件中的人工智能。
• 基于人工智能的顺序图优化工具：此功能探讨了人工智能如何通过优化顺序图并提供智能建议。
• 全面教程：使用 AI 顺序图优化工具：逐步指南，介绍如何利用人工智能提升准确性、清晰度和一致性顺序模型的性能。
• 借助 AI 顺序图工具简化复杂工作流程：探讨了增强型 AI 工具如何简化复杂系统交互的建模.
• 入门教程：几分钟内创建专业顺序图：面向初学者的实践指南，介绍如何使用自然语言提示和AI 聊天机器人.
• 借助 AI 聊天机器人掌握顺序图：电子商务案例研究：本教程使用一个现实中的电子商务场景来展示与 AI 聊天机器人进行对话式绘图的过程。
• 基于用例描述的 AI 驱动顺序图优化：此资源详细说明了如何将将用例描述转换为精确的顺序图通过AI优化工具，只需最少的人工操作。

概述

该Visual Paradigm AI聊天机器人是一款由人工智能驱动的可视化建模助手由Visual Paradigm，一家领先的UML、企业架构和绘图解决方案提供商。专为可视化建模工作流程设计，这款智能工具在生成、优化、解释和分析图表方面表现出色——尤其是UML图表 （例如，顺序图, 类图, 用例图, 活动图, 状态机图, 组件图, 部署图），以及诸如ArchiMate, SysML, C4 模型, 思维导图, SWOT/PESTLE 框架，等等。

与通用型人工智能助手（例如 ChatGPT）不同，Visual Paradigm AI 聊天机器人专为……而设计以图表为中心的设计与文档，在以下方面具有深厚的专业知识：

• UML 符号与语义

• 交互片段（alt, opt, loop, ref)

• 生命线、消息流、激活条

• 条件逻辑与错误处理

它能将自然语言描述转换为清晰、准确且专业呈现的图表，只需几秒钟，通过对话式反馈支持迭代优化。

---

✅ 主要功能

功能	描述
即时生成图表	用通俗英语描述一个业务流程或系统交互 → 几秒钟内即可获得完整渲染的UML图表。
对话式优化	通过后续提示逐步优化图表：添加分支、重命名参与者、调整逻辑或重新布局——无需重新开始。
解释与理解	询问“解释这个图表” → 获得对流程、消息、决策点和控制逻辑的清晰、分步解析。
多图表支持	全面支持：顺序图、类图、用例图、活动图、状态图、通信图、对象图、包图、部署图、组件图等。
智能错误与流程处理	自动应用alt, opt, loop，以及ref片段来表示成功路径、异常、重试和验证。
与 Visual Paradigm 的无缝集成	直接导出或导入图表至Visual Paradigm Online或桌面版以进行高级编辑、协作、版本控制和文档编写。
PlantUML 源码视图	切换以查看或编辑底层PlantUML 代码——非常适合开发者、版本控制和自动化。
多语言支持	支持多种语言的提示输入并生成图表（英语、中文、西班牙语、法语、德语、日语、韩语等）。

---

🛠️ 逐步指南：如何使用 Visual Paradigm AI 聊天机器人

1. 访问聊天机器人

• 网页版（免费）：访问https://chat.visual-paradigm.com/——无需安装。

• 集成访问：从Visual Paradigm在线/桌面版 → 工具 → AI 聊天机器人（需有效许可证/项目）。

• 其他入口: https://ai-toolbox.visual-paradigm.com/app/chatbot/

✅ 基础使用无需登录。登录后可保存聊天记录并导出至您的工作区。

---

2. 开始新聊天或继续现有聊天

• 点击+ 新聊天以全新开始。

• 或从现有对话继续，以完成持续的建模任务。

界面包含：

• 聊天记录 （用于保留上下文）

• 图表预览 （实时渲染）

• 标签页: 图表 | PlantUML 源代码

• 缩放控制和导出选项

---

3. 生成图表（核心提示）

输入清晰、描述性的自然语言提示。以下示例效果最佳：

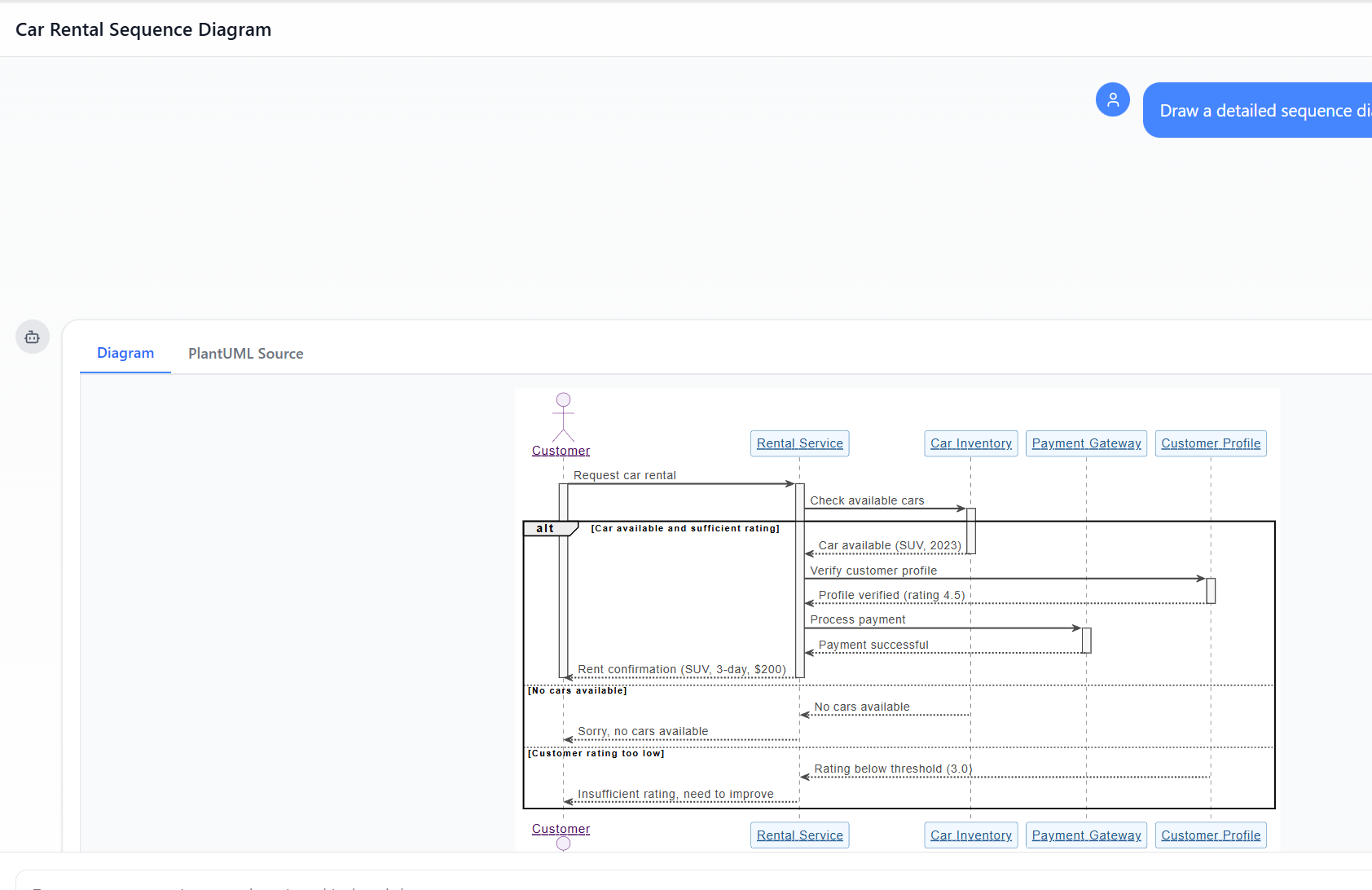

📌 “绘制一个详细的汽车租赁流程序列图，涉及客户、租车服务、车辆库存、支付网关和客户档案。”

📌 “生成一个在线航班预订的UML序列图：用户选择航班 → 检查座位可用性 → 进入支付 → 确认或失败。”

📌 “创建一个序列图：用户下单 → 购物车验证商品 → 订单服务检查库存 → 支付网关处理扣款 → 发送确认信息。”

💡 提示：请明确参与者、消息顺序、条件和结果。

👉 结果：AI将在 5–15秒内生成一个格式完整的图表，包含：

• 正确的生命线

• 同步消息使用实线

• 虚线用于返回消息

• 激活条用于活跃处理

• 备选, 可选，以及循环用于分支逻辑的片段

🔍 示例输出：您的汽车租赁图包含以下条件分支：

• 成功（车辆可用 + 评分 ≥ 3.0）

• 无车辆可用

• 评分较低（< 3.0）
  全部通过以下方式处理：备选片段——展示智能错误和流程管理。

---

4. 逐步优化（对话式功能）

使用后续提示来逐步完善您的图表：

提示	效果
“当支付被拒绝时，添加一条备选路径。”	AI 添加一个新的备选分支，包含错误消息和重试选项。
“在汽车确认消息中包含车型年份和颜色。”	动态更新消息文本。
“将评分阈值从 3.0 更改为 4.0。”	调整 中的条件备选片段。
“添加一个最多尝试3次选择汽车的循环。”	引入循环围绕选择过程的片段。
“解释‘客户评分过低’分支。”	返回对逻辑和影响的详细解释。

✅ 无需重新生成——更改会立即在上下文中应用。

---

5. 分析与解释图表

使用以下提示以加深理解：

• “逐步解释这个时序图。”

• “这里的‘alt’片段代表什么？”

• “从开始到确认，总结成功路径。”

• “识别所有错误情况及其处理方式。”

此功能尤其适用于：

• 学习UML的学生

• 审查系统交互的团队

• 文档编写和入职培训

---

6. 导出并集成到项目中

满意后，导出或集成你的图表：

选项	用例
导出为PNG/SVG/PDF	用于报告、演示或分享。
查看PlantUML源代码	复制代码用于版本控制、嵌入Markdown/文档，或在其他工具中复用。
导入到Visual Paradigm	在桌面或在线IDE中完全编辑——添加约束、构造型、与其他图表的链接，或生成代码。

🔄 专业提示：在CI/CD流水线、文档生成工具（例如MkDocs、Docusaurus）或协作型维基中使用导出的PlantUML代码。

---

🌟 用户体验：为什么团队喜欢它

“这就像在聊天中拥有了一位资深架构师。”——全球科技公司软件架构师

✅ 实际应用优势

优势	影响
速度与生产力	过去需要20至60分钟手动绘图，现在只需1至5分钟的对话即可完成。非常适合原型设计、冲刺规划和设计冲刺。
新手友好	无需记忆UML语法——只需自然地描述流程，AI会自动确保使用正确的符号。
低摩擦迭代	实时优化逻辑、添加条件或调整流程——无需丢失上下文。
精准处理复杂逻辑	可处理现实场景：库存检查、支付失败、评分验证、重试循环——并正确使用条件分支/循环使用方式。
学习加速器	向用户解释图表有助于巩固对UML概念的理解。
容错能力	AI能预判常见陷阱（例如缺失的错误路径），并主动加以包含。

⚠️ 注意：尽管准确度很高，但极其复杂或高度定制化的布局仍可能需要在 Visual Paradigm 桌面版/在线版.

---

📌 最佳实践以获得最佳结果

1. 要具体: 包括参与者、动作、条件和预期结果。

2. 使用清晰的语言: 避免使用模糊的术语，如“某事发生了” → 应表述为“系统验证用户的凭据。”

3. 分解复杂场景: 从主流程开始，然后添加分支（例如：成功、失败、重试）。

4. 利用后续跟进: 不要犹豫进行迭代——每个提示都能优化模型。

5. 使用 PlantUML 模式进行代码集成: 在编写文档或自动化工作时，切换到 PlantUML 源代码 以提取干净的代码。

---

🏁 结论：可视化建模的未来是对话式的

而 Visual Paradigm AI 聊天机器人 重新定义了专业人士处理 可视化建模。通过将自然语言转化为精确、结构化的图表——包含智能流程控制、错误处理和实时优化——它弥合了 业务需求, 技术设计，以及 开发执行.

无论你是 开发人员, 系统架构师, 业务分析师，或学生，此工具可帮助您：

• 设计更快

• 沟通更清晰

• 学习更高效

• 协作更智能

🎯 最终思考：可视化建模不再是一种障碍——而是一场对话。

---

🔧 需要帮助？试试这个提示！

“生成一个用户登录流程的UML顺序图：用户输入邮箱/密码 → 系统验证凭证 → 若有效，重定向至仪表板；若无效，显示错误信息并允许最多重试三次。”

👉 将此内容粘贴到聊天机器人中，看看您能多快获得一个精美的、可投入生产的图表。

---

📬 有想法了吗？让我们一起构建它。

如果您需要帮助来构思完美的提示以适应您的使用场景——无论是用于银行系统, 电子商务工作流程, 物联网设备交互，或企业架构建模——只需分享您的想法，我将帮助您为Visual Paradigm AI聊天机器人编写最佳输入。

---

📞 立即探索: https://chat.visual-paradigm.com
📚 了解更多: https://www.visual-paradigm.com
💬 加入社区：全球数以千计的用户每天使用AI聊天机器人，实现更快、更智能的建模。

---

Visual Paradigm AI聊天机器人 – 让创意瞬间化为图表。 🚀
