数据流图简化指南：结合人工智能的现代指南

数据流图（DFD）是系统分析与设计的基石。它们以清晰的视觉方式展示数据在系统中的流动——显示数据的来源、处理方式、存储位置以及去向。对于业务分析师、开发人员和系统设计师而言，数据流图有助于理清复杂系统，发现低效环节，并使各方利益相关者对系统达成一致的理解。

随着人工智能驱动的建模工具的兴起，创建准确、专业的数据流图变得更快、更准确，且人工操作大大减少。本指南探讨了数据流图的基本原理，以及现代平台——如Visual Paradigm——如何利用人工智能来简化整个建模过程。

什么是数据流图？

数据流图是一种图形化工具，用于展示系统内部信息的流动。它有助于描绘系统的逻辑结构，而无需陷入技术细节。在系统设计的早期阶段，数据流图尤其有用，此时重点在于理解数据的流动，而非具体的实现细节。

从整体上看，数据流图包含四个核心组成部分：

  • 外部实体：这些代表系统外部的数据来源或目的地，例如用户、其他系统或外部组织。它们通常以矩形或椭圆形表示。
  • 处理过程：这些是将输入数据转换为输出的活动。每个过程通常用圆形或带圆角的矩形表示，并用描述性动作进行标注（例如，“验证用户输入”）。
  • 数据存储：这些是临时或永久存储数据的仓库，例如数据库、文件或云存储。它们以开口的矩形表示。
  • 数据流：这些是带有方向的箭头，用于显示数据在实体、过程和数据存储之间的流动路径。每条数据流都标注了传输的数据类型（例如，“客户订单”、“支付确认”）。

数据流图通常按层级创建：高层次的上下文图（第0层）将系统视为一个与外部实体交互的单一过程，而第1层和第2层图则将该过程进一步分解为更详细的子过程。

为什么数据流图在现代系统设计中至关重要

数据流图在复杂环境中提供了清晰的视角。它们帮助团队：

  • 识别缺失的数据流或冗余的流程
  • 理解系统的边界和依赖关系
  • 在技术与非技术人员之间有效沟通系统逻辑
  • 支持需求分析和系统文档编制

尽管其价值显著，但传统的数据流图创建过程往往耗时。手工绘制或使用基础软件绘制图表通常需要重复性劳动、手动对齐，且容易出错——尤其是在多个层级之间保持一致性时风险更高。

数据流图创建的人工智能演进

像Visual Paradigm这样的平台通过将人工智能整合到建模过程的每个阶段，彻底改变了数据流图的建模方式。用户不再需要从一张白纸开始，而是可以通过纯文本描述生成完整的图表。这一转变降低了使用门槛，实现了更快、更精准的建模。

AI驱动的DFD工具的关键特性

Visual Paradigm桌面版：AI赋能的建模工具

VP桌面版 是Visual Paradigm的旗舰产品AI驱动的图表软件在这里，AI图表生成与企业级工具相结合，适用于严肃的工作场景。

启动VP桌面版内的AI图表生成器。选择“数据流图”，选择您的符号表示法和详细程度（上下文、一级、二级及以上），然后输入类似以下的描述：“为一个在线购物系统生成一张数据流图，展示用户注册、产品浏览、订单下单、支付处理和库存更新。” 几秒钟内，AI即可生成一张清晰、均衡的DFD——实体用矩形表示，处理过程用圆形表示，数据存储用开放式方框表示，数据流标注清晰。

Visual Paradigm OpenDocs：智能、AI驱动的知识管理平台

图表并非孤立存在。它们用于解释报告、维基或知识库中的流程。这正是OpenDocs作为Visual Paradigm的AI视觉建模与绘图平台.

Visual Paradigm专为视觉建模者设计的AI聊天机器人

有时你只需要快速头脑风暴。Visual Paradigm的AI视觉建模聊天机器人 将绘图变成对话——非常适合克服面对空白画布时的思维停滞。

与机器人对话：“为一个图书馆管理系统创建一张数据流图。” 它会立即生成DFD。或者询问：“解释这个数据流”或“建议安全方面的改进。”

AI辅助DFD建模的优势

  • 更快的交付速度：团队可在几秒钟内从概念转化为可视化模型，设计时间最多可减少90%。
  • 错误减少：AI确保数据流有效并遵循符号规则——不再出现数据存储之间意外的直接数据流。
  • 协作能力提升：非技术利益相关者可以用通俗语言描述系统逻辑，并立即看到准确的图表，弥合业务与IT之间的鸿沟。
  • 可扩展性：随着系统规模扩大，AI工具使维护和更新图表变得更加容易，无需手动操作。

开始使用AI生成的DFD

要创建一级DFD，请从清晰的系统描述开始。例如：

“用户登录电子商务平台。系统对用户进行身份验证，显示可用产品，允许其将商品添加到购物车，并处理订单。支付通过第三方网关完成。系统更新库存并发送确认邮件。”

将上述内容输入AI图表生成器，选择您偏好的符号表示法，让工具生成图表。然后使用聊天机器人对模型进行优化或扩展。

参考文献

  • 数据流图（DFD）工具 – Visual Paradigm: 功能全面的DFD编辑器，支持分层图、功能分解、实体/数据存储的延续性、拖拽形状、对齐辅助线，并可通过AI从系统描述中自动生成，以多种符号体系（Gane-Sarson、Yourdon DeMarco、Yourdon & Coad）可视化数据流、处理过程、外部实体和数据存储。
  • OpenDocs新增功能：AI驱动的数据流图（DFD）支持 – Visual Paradigm更新: 发布公告介绍了通过自然语言描述直接生成专业DFD的AI功能；支持标准、Yourdon DeMarco、Yourdon & Coad及Gane-Sarson等符号体系；图表可编辑，可嵌入Markdown/文档，支持在实时协作空间中协同操作，并与相关版本兼容。
  • 通过Visual Paradigm AI聊天机器人实现的AI驱动DFD生成器 – 更新: 详细介绍对话式AI聊天机器人从文本提示（如仓库、医院、银行系统）中即时创建DFD的能力，包括自动元素标注与布局（处理过程、数据存储、实体、数据流），通过后续提问或编辑进行生成后的优化，并快速可视化数据的流动与转换。
  • 通过AI从文本创建数据流图 – Visual Paradigm: AI工作流程的逐步指南：选择DFD类型与符号体系，输入自然语言系统描述，AI自动识别实体/处理过程/数据流/数据存储，生成可编辑的图表，支持分解、优化与导出——在保持准确性和标准合规性的同时节省时间。
  • AI图表生成器：新增DFD与ERD支持 – Visual Paradigm更新: 发布亮点：AI能力扩展至支持从文本生成DFD与ERD；非UML图表的稳定性、细节表现与布局质量得到提升，可更快地建模数据流与数据库结构，同时保留原有的UML/BPMN/SysML支持。
  • Visual Paradigm AI图表生成器扩展：DFD、ERD、思维导图等更多功能 – ArchiMetric: 文章探讨AI能力的扩展，已超越UML范畴，支持从文本即时创建DFD，自动选择符号体系（Gane-Sarson、Yourdon），支持图表优化，并与文档/报告工具集成，用于系统分析、需求文档编制及跨图表一致性维护。
  • Visual Paradigm AI驱动的UML与建模生态系统全面指南（2025–2026） – Cybermedian: 深入概述AI作为建模协作者的角色，包括从文本生成DFD、对话式优化、跨符号体系的标准合规性、与需求/UML的可追溯性，以及未来在软件与企业环境中提升数据流/系统建模效率的增强功能。
  • 全面评测：Visual Paradigm的AI图表生成功能 – Fliplify: 第三方对AI工具的评估，涵盖快速准确创建图表（包括DFD）的能力、标准遵循性、对话式编辑、对初学者与专家的易用性，以及在系统分析与流程建模工作流中带来的显著生产力提升。
  • 数据流图 – 维基百科: 通用参考，解释DFD作为系统内信息流的图形化表示；涵盖层级（上下文图、一级/二级及以上）、核心组件（处理过程、外部实体、数据存储、数据流）、常用符号体系（Gane-Sarson、Yourdon DeMarco）、符号含义，以及在需求分析与系统设计中的应用。

分享蓝图，而非文件：通过可共享的AI聊天记录协作设计架构

在复杂项目中，仅以静态文件（PNG、PDF）形式分享图表根本不够。它只提供了最终结果但却忽略了关键背景：为什么图表会以这种方式创建，谁提出了修改请求，以及*哪些*替代方案被考虑过。这迫使利益相关者启动繁琐的邮件往来并提出重复问题，导致关键审批延迟，并增加了误解的风险。有效的协作需要分享设计的逻辑与演进过程模型的逻辑与演进过程，而不仅仅是最终图像。设计过程——即对话本身——与最终成果同等重要。

Visual Paradigm的AI聊天机器人通过将整个设计对话视为决定性成果，解决了这一问题，使其非常适合现代、透明且异步的协作。

分享演进过程，而不仅仅是最终结果

AI提供了两种强大的协作功能，重新定义了团队与模型协作的方式：

  1. 持久化聊天记录：每一次互动——初始提示、生成的图表（UML、C4、ArchiMate），后续每一次修改操作（例如“添加容器”、“重命名系统”），以及每一次AI回复——都会自动保存在持久化的**聊天记录**中。该记录是设计决策的最终真相来源。

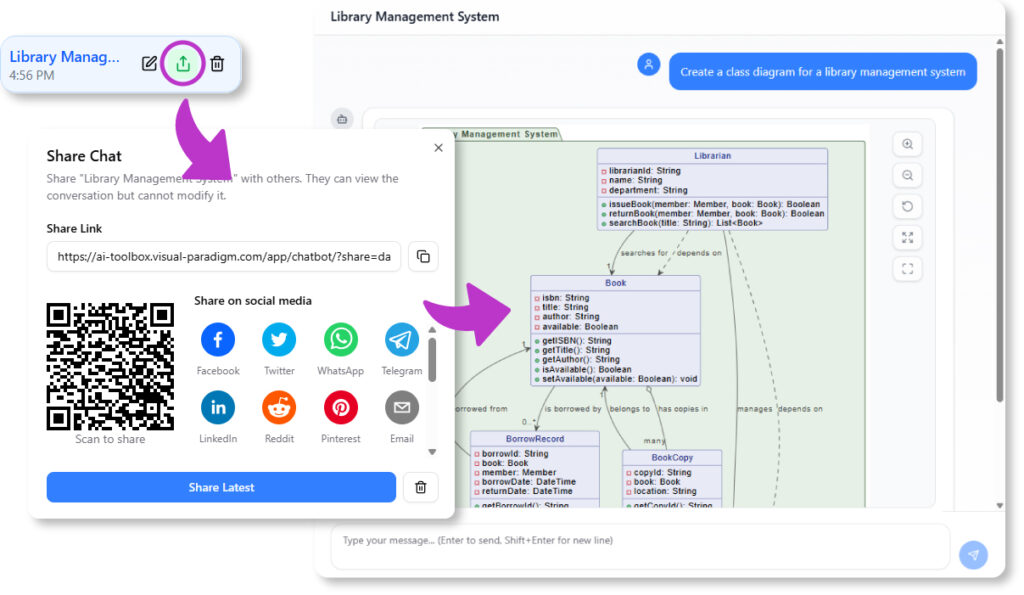

  2. 可共享链接：您可以**通过URL与他人共享聊天会话**。当利益相关者打开链接时，可以看到完整的对话记录。他们可以从高层次描述开始，逐步回顾设计的演进过程，直至最终的详细**UML类图**或**C4部署图**.

这为项目创建了完整且具有上下文的审计轨迹，大幅减少了来回沟通，并确保所有利益相关者都理解架构背后的*原因*。

We can share our chat history with others to better understand the workflow

增强的评审与问责机制

这种动态共享功能对于多个关键团队活动至关重要，因为透明度是这些活动的核心：

  • 利益相关者评审： 不再发送静态演示，而是发送聊天记录。利益相关者可以回顾模型的演变过程，并立即看到AI的**建议后续问题**，引导他们关注设计的深层含义，而不仅仅是评论外观。
  • 入职与培训： 新成员可以查阅关键模型的聊天记录，快速掌握项目的架构以及塑造它的各项决策。历史记录充当一个动态的知识库，在具体情境中解释复杂概念。
  • 咨询与客户工作： 咨询顾问可以使用可分享的链接作为所有建模工作的透明记录，向客户展示设计过程、决策依据和模型合规性检查的无可辩驳且清晰的记录。
  • 可审计性： 能够追踪导致设计变更的精确提示，为监管合规或事后技术审查提供了不可或缺的记录。

超越图表的协作

AI确保项目沟通的所有方面都在协作聊天会话中得到涵盖。

  • 集成化文档： 在分享之前，您可以要求AI**生成一份叙述性报告**，总结该模型。该报告及生成提示也保存在可分享的历史记录中，实现了视觉与文本文档的完美结合。
  • 标准遵循： 由于AI经过主要标准的精心训练，共享的模型遵循明确的合规规则，使分布式团队能够在无需持续手动验证的情况下高效协作。
  • 建模连续性： 即使在对话被分享后，原始用户仍可将模型**导入Visual Paradigm**，进行专业的版本控制和仓库管理，确保从最初的协作对话到最终实现的设计连续性。

停止发送过时的PDF和静态图像。开始分享您设计过程的动态协作蓝图。建筑评审的未来是对话式且透明的。

今天就在以下平台开启透明的建筑协作：chat.visual-paradigm.com.

AI 与手动绘图：哪种更适合您的工作流程？

多年来，绘制图表意味着手动拖动形状、对齐连接线并标注组件。虽然精确，但耗时耗力。
如今，像 Visual Paradigm Online 的 AI 聊天机器人这样的 AI 驱动工具已经改变了图表的制作方式——只需几秒钟，就能将文本提示转化为完整的 UML、BPMN 或流程图。

但哪种方法更适合您的工作流程：AI 还是手动绘图？让我们来探讨两者的优缺点，以及如何结合两者以获得最佳效果。

手动绘图：完全掌控，但需付出更多努力

多年来，手动绘图一直是专业人士的标准方法。它提供了完全的创作自由——每个元素、布局和连接都按预期精心打造。

优点：

  • 完全的设计控制权：您决定布局、命名和视觉细节。
  • 更深入的概念理解：手动绘制形状有助于加深对系统逻辑的理解。
  • 高度可定制：非常适合优化演示文稿并满足特定的视觉标准。

挑战：

  • 耗时：复杂的图表可能需要数小时才能完善。
  • 重复调整：微小的更改可能需要大量重新布局。
  • 学习曲线陡峭：初学者常常难以掌握建模符号和最佳实践。

对于需要精确性的资深建模人员来说，手动绘图仍然具有价值，但它需要投入更多的时间和精力。

AI 绘图：规模化下的速度与简便

像 Visual Paradigm Online 的 AI 聊天机器人这样的 AI 驱动绘图工具，利用自然语言自动生成图表。
您只需描述所需内容——例如：

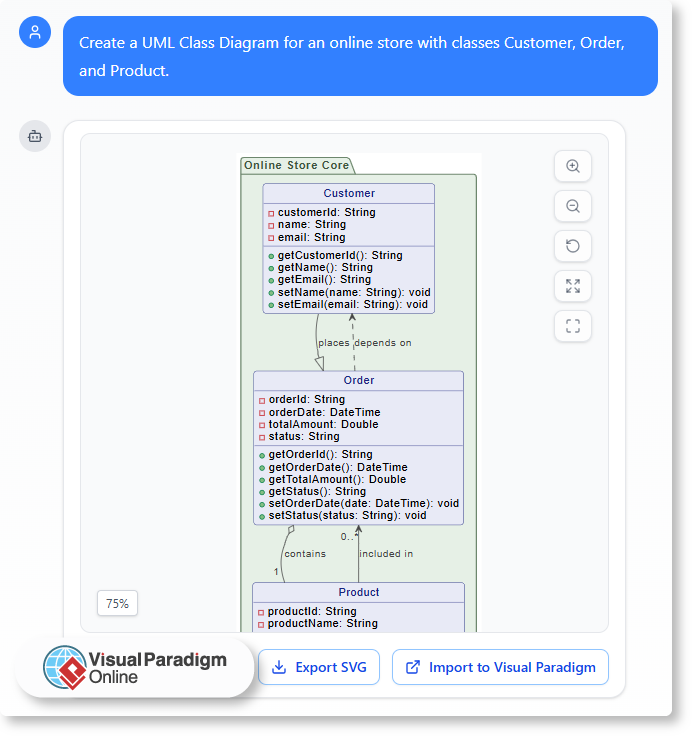

“为一个在线商店创建一个 UML 类图，包含 Customer、Order 和 Product 类。”

几秒钟内，该工具即可生成一个结构清晰、可编辑的图表。

UML Class Diagram for an online store with classes Customer, Order, and Product.

优点：

  • 即时结果：瞬间生成完整的图表。
  • 无需建模专业知识：AI 自动处理语法和结构。
  • 非常适合头脑风暴：快速可视化早期构思或对比多个版本。

挑战：

  • 对布局的控制较少：AI 关注准确性，而非展示美感。
  • 创意微调有限：部分自定义仍需手动编辑。
  • 依赖于提示的清晰度：结果因请求描述的清晰程度而异。

AI 绘图在速度、易用性和自动化方面表现出色——尤其适用于快速迭代或概念验证。

寻找平衡：为什么您需要两者兼备

与其选择一种方法，现代工作流程最受益于人工智能辅助的手动编辑。
Visual Paradigm Online 的人工智能聊天机器人将两者融合在一个环境中：

从人工智能生成开始——通过文本立即创建你的基础图表。

  • 向人工智能请求调整或解释——例如“添加继承关系”或“解释这个交互”。
  • 切换到手动编辑——在编辑器中直接优化、重新定位和美化元素。

这种混合方法在节省时间的同时保持完全控制，让你从头脑风暴到最终文档都能保持高效。

实际应用场景

  • 软件设计师：使用人工智能绘制 UML 图表，然后手动微调以获得精确的系统文档。
  • 业务分析师：为会议生成 BPMN 或流程图，然后优化关键步骤以提高清晰度。
  • 学生与教育工作者：通过实时示例和反馈，更快地学习 UML 或流程建模。

每个应用场景都能受益于人工智能的效率，同时不牺牲手动精度——这种平衡对专业和教育环境都极为理想。

Visual Paradigm Online 实现了两全其美的效果

Visual Paradigm Online 提供一个集成的建模工作区，可无缝支持人工智能辅助创建和手动优化。
你可以：

  1. 通过自然语言提示生成图表。
  2. 请求基于人工智能的解释或改进。
  3. 在可视化编辑器中手动编辑每个元素。
  4. 立即在云端保存并分享你的工作。

通过融合自动化与人类创造力，它确保你的工作流程既快速又灵活——同时不牺牲质量或清晰度。

结论

人工智能和手动绘图各有独特优势。手动设计提供精确性和控制力；人工智能则提供速度与简便性。
Visual Paradigm Online 的人工智能聊天机器人融合了两者，让你能够快速启动，轻松优化，并在更短时间内交付专业成果。
无论你是在设计系统、绘制流程，还是学习 UML，这种平衡都能确保你的图表真正契合你的工作流程。

将AI绘图功能融入您的日常工作中

现代项目需要清晰、高效和协作——但将想法转化为视觉图形往往比预期花费更长时间。无论您是在记录流程、解释概念，还是规划新系统，创建图表都会消耗宝贵的时间。这正是像 Visual Paradigm Online AI 聊天机器人这样的AI工具重新定义工作流程的地方。

通过理解自然语言并生成可编辑的图表，聊天机器人彻底改变了您的工作方式——从构思到完成。

开启一天的更智能方式

与其从一张白纸开始，不如从一次对话开始。用通俗易懂的语言描述您的想法或工作流程，让AI为您生成第一个版本。

例如：

  • “为图书馆管理系统生成一个UML类图。”
  • “展示一个包含经理和管理员角色的项目审批流程。”

这些提示能立即生成结构化的图表，您可以在 Visual Paradigm Online 图表编辑器中进一步优化。

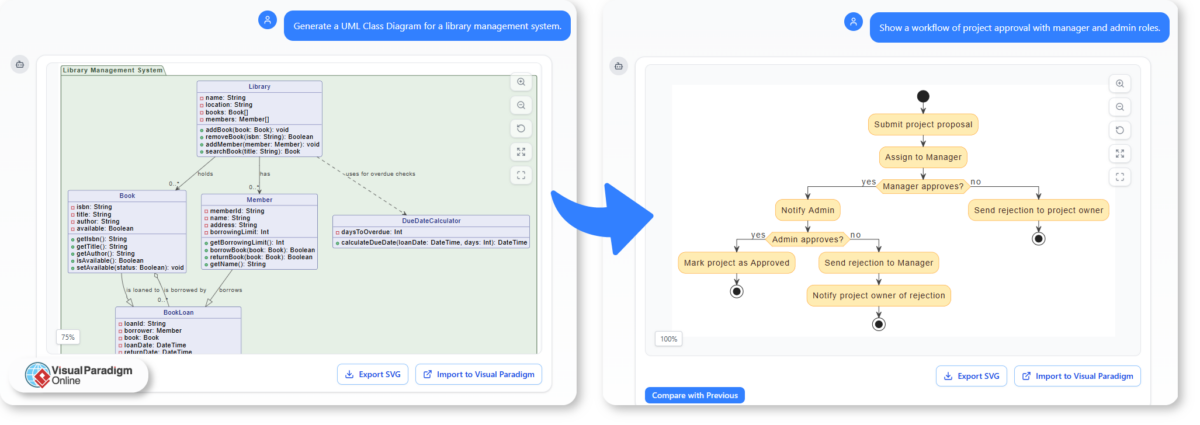

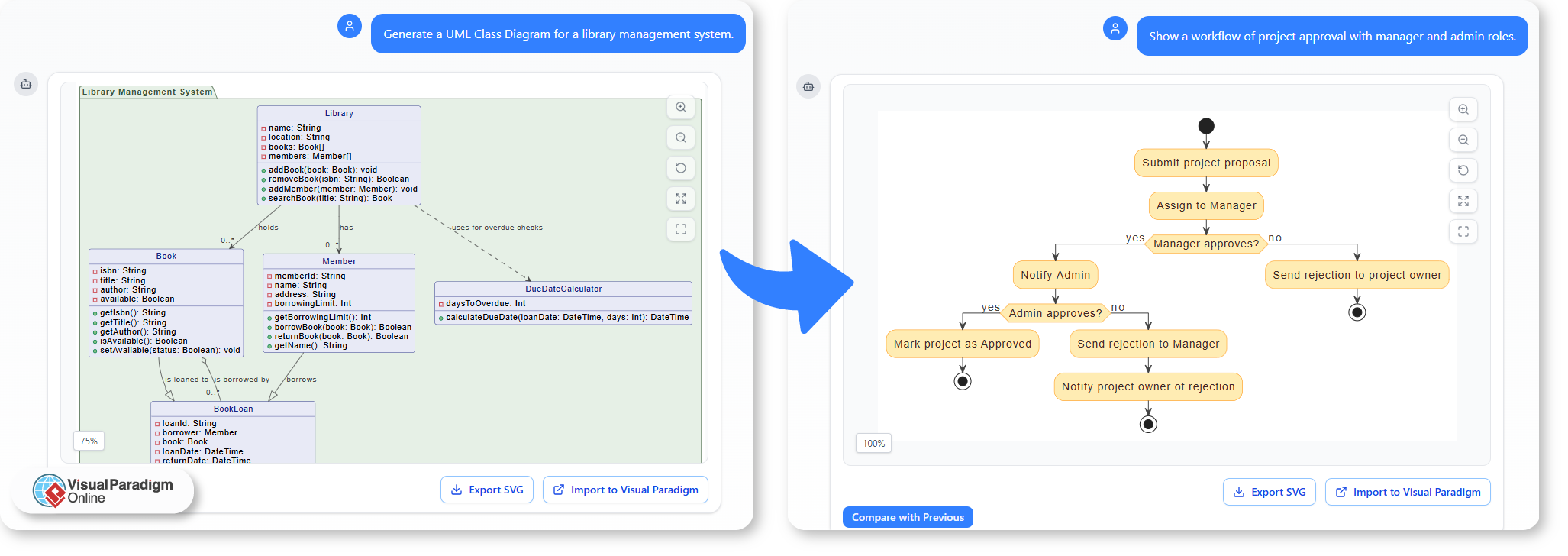

A Smarter Way to Start Your Day with AI Chatbot

将AI引入文档编制

文档编制通常涉及解释复杂的系统或流程。AI绘图功能通过将文字描述转化为有助于理解的视觉图形，简化了这一过程。

您可以使用它来：

  • 直接从您的文字笔记或报告中展示系统设计。
  • 无需手动重绘，即可快速生成文档更新所需的视觉图形。
  • 通过使用AI生成的模板，保持图表之间的统一性。

这使得维护技术或业务文档更加迅速且一致。

支持教学与学习

教育工作者和培训师也可以将AI生成的图表融入课程中。通过在几秒钟内将抽象概念转化为视觉示例，AI有助于使学习更加互动和高效。

例如：

  • 教师只需输入系统描述，就能演示UML时序图的工作原理。
  • 学生可以探索更改单一提示如何影响最终图表——通过实验学习结构。
  • 培训材料可以通过自动生成功能与课程内容匹配的视觉元素来丰富。

这种实践性方法架起了理论学习与实际应用之间的桥梁。

加速设计规划

在规划系统或工作流程时，AI为团队提供了在最终确定前快速可视化想法的更快方式。您可以自由头脑风暴，测试不同结构，并快速迭代，而无需担心图表格式问题。

常见场景包括：

  • 项目规划：可视化团队职责和审批流程。
  • 软件设计：草拟系统结构和关系以供讨论。
  • 流程改进：通过快速的AI草图来绘制工作流程，识别低效之处。

一旦基础结构准备就绪，便可在 Visual Paradigm Online 中协同进行优化调整。

让AI融入你的日常

将AI融入你的工作流程，并非取代创造力——而是消除障碍。通过自动化结构创建，AI让你能够专注于逻辑、流程与沟通。

在日常工作中，这意味着：

  • 减少手动绘图的时间。
  • 直接通过你自己的语言生成更清晰的图表。
  • 文档、课程和设计计划的交付速度更快。

更高效的工作方式

Visual Paradigm OnlineAI聊天机器人让绘图成为你日常工作的有机组成部分——快速、灵活且智能。无论你是教师、分析师还是设计师，只需一次简单的对话，就能将日常想法转化为专业视觉成果。

为什么自然语言在软件设计中至关重要

如何通过简单的英语让团队更紧密——以及人工智能如何将其转化为结构化图表

软件设计长期以来依赖于专业的符号、图表和技术文档。但在这些内容出现之前，想法通常始于简单的对话：“用户登录并查看他们的仪表板。”挑战在于，将这些日常描述转化为正式模型时，常常会引入混淆或不一致。

当有效使用自然语言时，它有助于弥合这一差距，促进跨团队更顺畅的合作和更快的理解。如今，在人工智能的帮助下，简单的英语可以立即转化为正式的可视化表示。

软件设计中的语言障碍

设计师、开发人员和业务利益相关者通常使用不同的“语言”。

  • 开发人员从类、组件和API的角度思考。
  • 分析师编写需求和用例。
  • 客户用通俗易懂的语言描述目标和用户体验。

如果没有共同的语言，沟通就会变得支离破碎。技术上的精确性固然重要，但它也可能让需要理解系统行为的非技术人员感到疏远。自然语言提供了这座桥梁——一种易于理解、中立的媒介，确保所有人在深入结构之前保持一致。

从简单描述到清晰设计

使用自然语言描述系统有助于提高清晰度。当团队成员必须用语言解释某事物如何运作时用文字，他们常常会发现缺失的步骤、不明确的所有权或隐藏的依赖关系。

例如，将一个过程描述为：

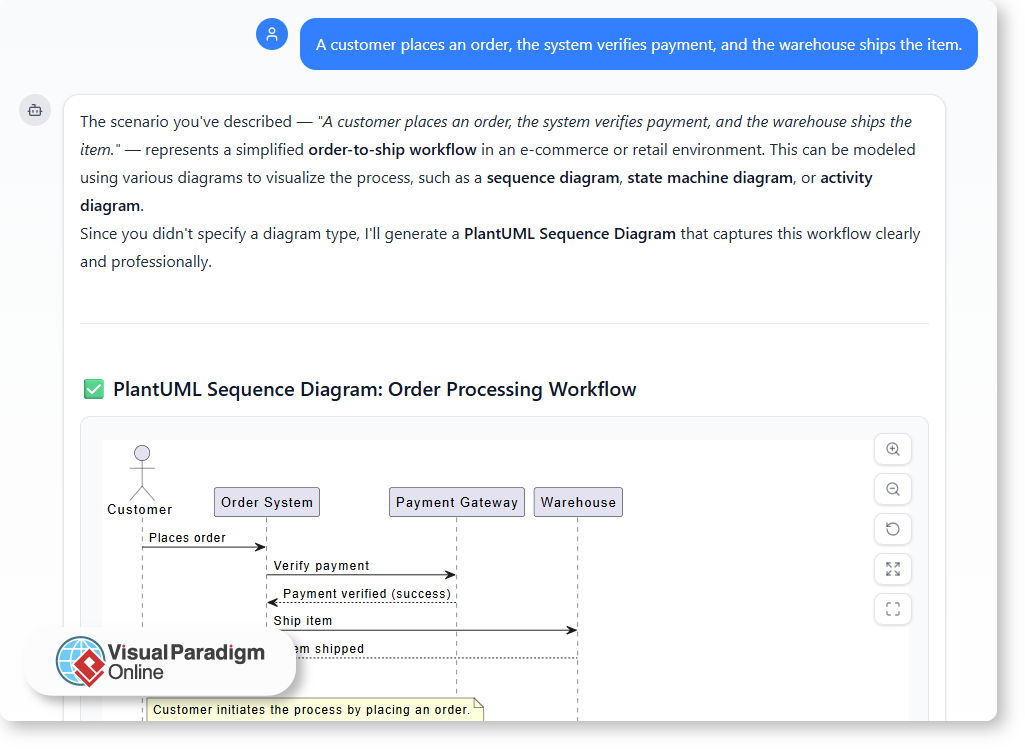

“客户下单，系统验证付款，仓库发货。”

这已经暗示了流程、角色和动作的顺序。但将其转化为正式图表——例如用例或序列模型——需要解释。这正是人工智能驱动工具发挥作用的地方。

人工智能如何解析自然语言

现代人工智能建模助手，例如Visual Paradigm Online，利用自然语言处理分析简单描述并生成相应的图表。你只需用自己的语言描述流程，人工智能就能识别出关键参与者、关系和交互。

例如：

  • “用户登录” → 创建一个参与者和用例。
  • “系统发送确认邮件” → 添加一项交互。
  • “经理审核报告” → 引入另一个角色和流程。

几秒钟内，你就能看到你的文字被转化为遵循标准符号的可视化模型。它使技术结构变得清晰可见，同时对所有参与初始描述的人都易于理解。

通过共同理解提升协作

当自然语言作为起点时，团队沟通更加自然，减少不必要的假设。人工智能通过充当人类意图与正式结构之间的翻译者来支持这一过程。

结果显而易见：

  • 清晰性：每个人都能理解系统，而无需阅读复杂的规范。
  • 一致性：人工智能确保关系和元素之间逻辑连贯。
  • 速度：从想法到可视化的过程几乎瞬间完成。
  • 包容性：不同技术水平的利益相关者仍能有意义地参与。

与人工智能建模助手合作的另一个优势是，整个聊天记录都可以共享每个提示和回复都记录了模型的演进过程——从最初的构想到最终的精炼图表。这一共享记录使团队成员更容易回顾过往讨论，理解设计逻辑，并在不丢失上下文的情况下继续协作。

图示创建不再只是技术专家的专属工具，而成为一个透明且共享的过程，每个人都能参与并保持一致。

现代设计中对话的力量

软件设计正变得越来越具有对话性。团队不再需要填写模板或手动绘制图表，而是可以自然地描述想法，并让人工智能协助进行结构化。这种对话式方法减少了摩擦，促进了协作，帮助团队更快达成共识。

在诸如Visual Paradigm的人工智能聊天机器人这一理念在这些平台上得以实现。它倾听、理解并建模——将你的语句转化为结构化且符合标准的视觉图表。

从文字到图表，从想法到系统

自然语言并非正式建模的替代品——而是其基础。通过用清晰的语言表达想法，并让人工智能负责将其转化为视觉形式，团队既能获得理解，又能实现精确性。

软件设计本质上是一种沟通过程。借助人工智能工具的支持，普通英语在连接人与系统方面从未如此强大。

实体关系图（ERD）与人工智能驱动设计的全面指南

在复杂的软件工程和数据管理领域中，实体关系图（ERD）作为一种关键的结构化工具，发挥着至关重要的作用。正如蓝图对于建筑师建造安全建筑至关重要一样，ERD使数据库架构师能够规划、可视化并维护复杂的数据系统。本指南探讨了ERD的基本概念、其开发阶段，以及现代生成式AI工具如Visual Paradigm正在彻底改变设计流程。

Entity relationship diagram

1. 实体关系图的核心概念

要有效地设计数据库，首先必须理解ERD的核心构成要素。这些图表描绘了系统的“名词”及其之间的逻辑联系。

  • 实体：它们代表系统中可定义的对象或概念——通常是名词。例如学生、产品或交易。在标准可视化中，实体以矩形表示。
  • 属性（列）：这些是描述实体的特定属性。对于学生，属性可能包括姓名或ID号码；对于商品，可能包括价格或SKU。这些属性被赋予特定的数据类型，例如varchar用于字符串，或int用于整数。
  • 关系：一个关键组成部分，表示实体之间的交互方式。例如，当“学生”注册了一门“课程”时，就存在一种关系。
  • 基数：它定义了实体之间关系的数值特性。常见的基数包括一对一（1:1）, 一对多（1:N），以及多对多（M:N）.
  • 主键（PK）与外键（FK）： 主键是记录的唯一标识符，确保不存在重复项。外键是用于将一个表与另一个表的主键关联的引用，从而建立关系。
  • 记法： 使用标准化的视觉语言来绘制这些图表。陈记法例如，使用矩形表示实体，椭圆表示属性，菱形表示关系。

2. 数据库设计中的抽象层次

创建数据库很少是一步完成的。ERD通常通过三个“架构成熟度”阶段来开发，从抽象概念逐步过渡到技术细节。

Sync. between ER models

概念ERD

这是最高层次的视图，专注于业务对象及其关系，而不陷入技术细节。主要用于需求收集以及与非技术利益相关者沟通。

逻辑ERD

在此阶段，设计变得更加详细。属性被明确界定，主键和外键也被确立。然而，该模型仍独立于任何特定的数据库技术（例如，目前使用 MySQL 还是 Oracle 并不重要）。

物理ERD

这是针对特定数据库管理系统（DBMS）定制的最终技术蓝图。它定义了实现所需的精确数据类型、列长度、约束条件和索引策略。

3. 通过 Visual Paradigm AI 加速设计

传统的数据库设计往往是手动且容易出错的。Visual Paradigm AI ERD 工具 集成了生成式人工智能，以自动化生命周期中的复杂部分，从而改变工程师进行数据建模.

  • 即时文本转ERD： 用户可以用自然语言描述需求，AI会立即生成结构合理的ERD，包含实体和关系。
  • 对话式编辑： 通过AI聊天机器人，设计师可以口头完善图表。例如“添加支付网关”或“将客户重命名为买家”等命令可立即执行，无需手动绘制。
  • 智能规范化：设计中最困难的任务之一就是规范化。该工具可自动完成从1NF到3NF的优化，并为所作的结构变更提供教育性的解释。
  • 实时验证与实验环境：该工具生成SQL DDL语句并创建一个浏览器内的“实验环境”。它使用真实的示例数据填充该环境，使开发人员能够立即通过查询测试其设计。
  • 多语言支持：为了支持全球团队，AI可生成40多种语言的图表和文档。

4. 专用AI与通用大语言模型

虽然通用大语言模型（LLMs）可以撰写关于数据库的文字，但专用工具如Visual Paradigm AI则提供工程级环境。

功能 Visual Paradigm AI 通用AI大语言模型
模型可追溯性 自动保持概念模型、逻辑模型和物理模型的一致性。 仅提供静态文本/代码；不同抽象层级之间无关联。
标准合规性 确保“教科书级完美”的符号表示（例如，陈氏或乌鸦脚符号）。 可能生成不一致或非标准的视觉描述。
工程集成 可直接生成DDL/SQL脚本并修补现有数据库。 仅限生成基于文本的SQL；需手动实现。
实时测试 配备由AI填充数据的交互式SQL实验环境。 无法托管“实时”数据库环境以进行即时查询测试。
视觉优化 使用“智能布局”和对话式命令来排列图形。 无法与专业建模画布进行交互或“清理”它。

摘要：建筑师与朋友的对比

要理解使用通用AI聊天机器人与专用ERD工具之间的区别，请考虑这个类比：使用通用大语言模型进行数据库设计，就像有一位博学的朋友向你描述一栋房子。他们可以告诉你房间应该放在哪里，但他们无法提供城市会批准的蓝图。

DBModeler AI showing domain class diagram

相比之下，使用Visual Paradigm AI工具就像聘请一位持证建筑师和自动化建造师。他们绘制合法蓝图，确保基础设施符合规范（规范化），并构建一个你可以实际走动的小规模模型（SQL沙盒），在实际施工前验证功能。通过弥合自然语言与生产就绪代码之间的差距，专用AI确保了数据完整性，并大幅减少了架构债务。

Visual Paradigm AI工具对比：DB Modeler AI与AI聊天机器人

Visual Paradigm人工智能生态系统简介

在系统设计和数据库管理快速发展的环境中，人工智能的整合已成为提高效率的关键因素。

Visual Paradigm AI聊天机器人用于可视化建模

在Visual Paradigm生态系统中，有两个工具尤为突出：DB Modeler AI以及AI聊天机器人尽管两者都利用生成能力来协助开发人员和架构师，但它们是各自独立却又相互关联的工具，专为设计生命周期的特定阶段而设计。

DBModeler AI showing ER diagram

理解这些工具之间的细微差别对于希望优化工作流程的团队至关重要。尽管它们都基于人工智能，但在主要目标、结构化工作流程和技术深度方面存在显著差异。本指南将探讨这些差异，以帮助您根据项目需求选择合适的工具。

主要差异一览

在深入技术规格之前，先直观地了解两个平台的核心差异会有所帮助。下表概述了每个工具在目标、结构和测试方面的处理方式。

功能 DB Modeler AI AI聊天机器人
主要目标 创建完全规范化、可投入生产的SQL模式. 快速生成图表以及通过对话进行优化。
结构 一种严格、有指导性的七步技术工作流程. 一种开放式的自然语言对话.
规范化 从……自动推进到1NF 到 3NF并附有教育性解释。 专注于视觉结构而非技术优化。
测试 具备一个交互式 SQL 沙箱并配有由人工智能生成的示例数据。 主要用于视觉建模与分析；无实时测试环境。
多功能性 专用于数据库设计及实现。 支持一个庞大的图表体系，包括 UML、SysML、ArchiMate 和业务矩阵。

DB Modeler AI：端到端专家

该DB Modeler AI它作为一个专用的网络应用程序，旨在弥合抽象业务需求与可执行数据库代码之间的差距。其设计注重精确性和架构成熟度。

七步引导旅程

与通用工具不同，DB Modeler AI 强制采用结构化方法。其最显著的特性是七步引导旅程，以保障数据库设计的完整性。该工作流程确保用户不会跳过关键的设计阶段，从而产出更稳健的最终成果。

分步规范化

数据库设计中最复杂的任务之一是规范化——即通过组织数据来减少冗余并提高数据完整性。DB Modeler AI 自动化了这一常常容易出错的任务。它系统地将模式从第一范式（1NF）优化到第三范式（3NF）。独特的是，它会为自己的决策提供教育性的解释，使用户能够理解为什么一张表被拆分或一个关系被修改的原因。

实时验证与生产输出

该工具超越了绘图功能。它具备一个实时验证环境，用户可以在其中启动一个浏览器内的数据库。这使得能够立即对AI生成的示例数据执行DDL（数据定义语言）和DML（数据操作语言）查询。设计验证通过后，系统会生成特定的与PostgreSQL兼容的SQL DDL语句，这些语句直接源自优化后的实体-关系（ER）图，使输出结果可直接部署。

AI聊天机器人：对话式协作助手

与DB Modeler的严格结构相反，AI聊天机器人则作为一个更广泛的、基于云的助手，用于一般的可视化建模。它是快速原型设计和整体系统概念化时的首选工具。

交互式优化

AI聊天机器人最出色的能力在于解读自然语言指令以进行可视化操作。用户可以‘与图表对话’，以促进传统上需要手动拖拽才能完成的更改。例如，用户可以发出类似‘将客户重命名为买家’或‘在订单和库存之间添加关系’的指令，聊天机器人会立即执行这些可视化重构。

分析洞察与最佳实践

除了生成功能外，AI聊天机器人还充当分析引擎。用户可以就模型本身向聊天机器人提问，例如‘这个图中的主要用例是什么？’或请求设计最佳实践与当前图类型相关的建议。此功能使该工具成为能够实时审查工作的顾问。

无缝集成

AI聊天机器人旨在融入更广泛的生态系统。它可在云端使用，并可直接集成到Visual Paradigm桌面版 环境。这种互操作性使用户可以通过对话生成图表，然后将其导入桌面客户端进行细致的手动建模。

集成与使用场景建议

虽然各自独立，但这些工具在实践中通常集成结合使用。例如，AI聊天机器人经常被用于DB Modeler AI的工作流中，帮助用户优化特定的图表元素，或在设计过程中解答架构问题。

何时使用DB Modeler AI

  • 启动新数据库项目.
  • 当需要一个技术上可靠且规范化的模式时，请使用此工具。
  • 对于需要立即生成SQL并具备数据测试能力的项目，请选择此项。

何时使用AI聊天机器人

  • 从这里开始快速原型设计系统视图。
  • 使用此工具创建非数据库图表，例如UML、SysML或ArchiMate。
  • 选择此项，通过简单的自然语言指令来优化现有模型，而无需严格遵循结构约束。

理解类比

为了总结这两项强大工具之间的关系，可以参考一个建筑类比：

AI聊天机器人何时使用DB Modeler AI相当于复杂的建筑设计软件由结构工程师使用的软件。它计算应力负载，绘制每根管道的蓝图，并确保建筑符合法律规范且在物理上稳固。它具有刚性、精确性和以输出为导向的特点。

AI聊天机器人何时使用AI聊天机器人就像一位专家顾问 站在你旁边的绘图桌旁。你可以让他们“移动那堵墙”或“快速画出大厅的草图”，他们会根据你的描述立即完成。然而，尽管他们能提供出色的视觉指导和建议，但他们未必会运行最终蓝图所需的深层结构工程模拟。

掌握ERD：7步数据库建模AI工作流程

在不断发展的软件工程领域中，弥合抽象业务需求与可执行代码之间的差距是一项关键挑战。

ERD modeler

该数据库建模AI工作流程通过实施一个引导式的7步旅程。这一结构化流程将初始概念转化为完全优化、可投入生产的数据库模式，确保技术实现与业务意图完全一致。
DBModeler AI showing ER diagram

概念阶段：从文本到可视化

工作流程的第一阶段专注于解读用户意图，并建立数据结构的高层次可视化表示。

步骤1：问题输入（概念输入）

旅程始于用户用普通英语。与传统工具需要立即使用技术语法不同，数据库建模AI支持自然语言输入。AI会解读这一意图，并将其扩展为全面的技术需求。这一步为识别核心实体和业务规则提供了必要的上下文，确保在初步规划阶段不会遗漏任何关键数据点。

步骤2：领域类图（概念建模）

需求确定后，AI将文本数据转换为一种称为领域模型图的高层次可视化蓝图。该图使用可编辑的PlantUML语法进行渲染，提供一个灵活的环境，让用户能够可视化高层次的对象及其属性。这一步对于在确定具体关系或键之前细化数据库范围至关重要。

逻辑与物理设计阶段

超越概念层面，工作流程进入严格的数据库逻辑和可执行代码生成阶段。

步骤3：ER图（逻辑建模）

在此关键步骤中，该工具将概念领域的模型转换为针对特定数据库的实体-关系图（ERD）。AI自动处理定义关键数据库组件的复杂性。这包括分配主键（PKs） 和 外键（FKs），以及确定一对一、一对多或多对多关系等基数。这将抽象模型转化为逻辑上合理的数据库结构.

步骤4：初始模式生成（物理代码生成）

在逻辑模型验证后，工作流程进入物理层。经过优化的ERD被转换为可执行的PostgreSQL兼容的SQL DDL语句。此自动化过程直接从可视化模型生成所有必要表、列和约束的代码，消除了通常编写数据定义语言脚本所需的大量手动工作。

优化、验证与文档化

工作流程的最后阶段确保数据库高效、经过测试，并有良好文档，便于交接。

步骤5：智能规范化（模式优化）

该DB Modeler AI工作流程的一个突出特点是其对效率的关注。AI通过将模式逐步推进到第一范式（1NF）、第二范式（2NF）和第三范式（3NF）。至关重要的是，该工具提供教育性解释以解释每一项修改。这有助于用户理解如何消除数据冗余以及如何确保数据完整性，使优化过程成为一次学习机会。

步骤6：交互式沙盒（验证与测试）

在部署前，验证至关重要。用户可以在一个实时的浏览器内SQL客户端中测试其最终的模式。为便于即时测试，环境会自动填充真实且由AI生成的示例数据。这使用户能够在沙盒环境中运行自定义查询并验证性能指标，有效模拟真实使用场景。

步骤7：最终报告与导出（文档化）

工作流程的最后阶段是生成一份专业的最终设计报告。通常以Markdown格式呈现，该报告总结了整个设计生命周期。用户可将所有图表、文档和SQL脚本导出为一份精美的PDF 或 JSON 包，可用于项目交接、团队评审或长期存档。

更多由 Visual Paradigm AI 生成的 ERD 示例

理解流程：汽车工厂类比

为了更好地理解每个步骤的独特价值，有助于可视化工作流程 就像在自动化工厂中制造一辆定制汽车。下表将数据库工程步骤映射到这一制造类比中：

工作流程步骤 数据库操作 汽车工厂类比
步骤 1 问题输入 您对想要的汽车的初始描述。
步骤 2 领域类图 汽车外观的艺术草图。
步骤 3 ER 图 各部件连接方式的机械蓝图。
步骤 4 初始模式生成 机器的实际制造代码。
步骤 5 智能规范化 对发动机进行微调以达到最大效率。
步骤 6 互动沙盒 在虚拟赛道上进行试驾，配有模拟乘客。
步骤 7 最终报告与导出 最终的车主手册和车辆钥匙。

使用 Visual Paradigm AI 数据库模型工具掌握数据库规范化

数据库规范化是系统设计中的一个关键过程，确保数据被高效组织，以减少冗余并提高完整性。传统上，将一个模式从原始概念转化为第三范式（3NF）需要大量的手动工作和深厚的理论知识。然而，Visual Paradigm AI 数据库模型工具通过将规范化整合到自动化工作流程中，彻底改变了这一方法。本指南探讨如何利用该工具实现优化的数据库结构无缝地。

ERD modeler

关键概念

要有效使用 AI 数据库模型工具，必须理解驱动该工具逻辑的基础定义。AI 关注架构成熟度的三个主要阶段。

Engineering Interface

1. 第一范式（1NF）

规范化的基础阶段。1NF 确保表结构是平坦且原子的。在此状态下，每个表单元格只包含一个值而不是列表或数据集合。此外，它要求表中的每个记录都是唯一的，从最基本层面消除重复行。

2. 第二范式（2NF）

在 1NF 严格规则的基础上，第二范式解决了列之间的关系。它要求所有非键属性都完全功能依赖于主键。此阶段消除了部分依赖，这种情况通常出现在具有复合主键的表中，其中某一列仅依赖于键的一部分。

3. 第三范式（3NF）

这是大多数生产级关系型数据库的标准目标。3NF 确保所有属性仅依赖于主键。它特别针对并消除传递依赖（即列 A 依赖于列 B，而列 B 又依赖于主键）。实现 3NF 可带来高度的架构成熟度，最大限度减少数据冗余并防止更新异常。

指南：自动化规范化工作流程

Visual Paradigm AI 数据库模型工具将规范化特别融入到其自动化七步工作流程的第 5 步。遵循以下指南以顺利推进流程，并最大限度发挥 AI 建议的实用性。

步骤 1：启动 AI 工作流程

首先，将您的初始项目需求或原始模式构思输入到 AI 数据库模型工具中。该工具将引导您完成实体发现和关系映射继续进行早期步骤，直到您进入优化阶段。

步骤2：分析1NF转换

当工作流到达第5步时，AI实际上接管了数据库架构师的角色。首先，它会分析您的实体以确保它们符合1NF标准。注意观察AI将复杂字段分解为原子值的过程。例如，如果您有一个名为“地址”的单一字段，AI可能会建议将其拆分为街道、城市和邮政编码，以确保原子性。

步骤3：审查2NF和3NF优化

该工具会迭代应用规则，从1NF逐步推进到3NF。在此阶段，您将观察到AI重新组织表格以正确处理依赖关系：

  • 它将识别那些不依赖于完整主键的非键属性，并将其移至独立的表中（2NF）。
  • 它将检测依赖于其他非键属性的属性，并将其隔离以消除传递依赖（3NF）。

步骤4：查阅教育性解释

Visual Paradigm AI数据库建模器最强大的功能之一是其透明性。在修改您的模式时，它会提供教育性解释。请不要跳过这段文字。AI会解释每一项结构变更背后的逻辑，详细说明特定优化如何消除数据冗余或确保数据完整性。阅读这些解释对于确认AI理解您的数据业务背景至关重要。

步骤5：在SQL沙盒中验证

当AI声称模式已达到3NF时，请勿立即导出SQL。使用内置的交互式SQL沙盒。该工具会使用真实感强的示例数据填充新模式。

运行测试查询以验证性能和逻辑。这一步让您能够在决定部署.

技巧与窍门

通过这些最佳实践在使用 AI 数据库建模工具时。

Desktop AI Assistant

  • 优先验证上下文而非语法：虽然人工智能在应用规范化规则方面表现出色，但它可能不了解您特定业务领域的特殊性。务必将其‘教育性解释’与您的业务逻辑进行交叉验证。如果人工智能以损害应用程序读取性能的方式拆分表，您可能需要适度地反规范化。
  • 使用示例数据：SQL 沙箱中生成的示例数据不仅仅是展示用途。请使用它来检查边界情况，例如新规范化后的外键如何处理空值。
  • 迭代提示：如果步骤 1-4 中的初始模式生成过于模糊，步骤 5 的规范化效果将大打折扣。在初始提示中应尽量详细，以确保人工智能从一个稳健的概念模型开始。

通过交互式SQL沙盒掌握数据库验证

理解交互式SQL沙盒

该交互式SQL沙盒（通常称为实时SQL沙盒）在现代数据库设计生命周期中充当关键的验证和测试环境。它弥合了概念性视觉模型与一个功能完整、可投入生产的数据库之间的差距。通过允许用户实时试验其数据模型，确保在任何代码部署之前设计选择都具有稳健性。

DBModeler AI showing domain class diagram

可以将交互式SQL沙盒视为飞行员的虚拟飞行模拟器。与其将一架全新且未经测试的飞机（你的数据库结构）直接投入天空（生产环境），不如在安全的模拟环境中进行测试。你可以添加模拟乘客（AI生成的示例数据），尝试各种操作（SQL查询），以观察飞机在起飞前如何承受重量和压力。

核心概念

要充分利用该沙盒，必须理解驱动其功能的基础概念：

  • 模式验证：验证数据库设计结构完整性和稳健性的过程。这包括确保在现实条件下，表、列和关系能够按预期运行。
  • DDL（数据定义语言）:用于定义数据库结构的SQL命令，例如CREATE TABLE或ALTER TABLE。沙盒使用这些命令即时构建你的数据模型。
  • DML（数据操作语言）：用于管理数据模型内数据的SQL命令，例如SELECT, INSERT, UPDATE，以及删除这些用于在沙盒中测试数据的检索和修改。
  • 架构债务：数据库在初期设计不佳时，未来需要重新调整的隐性成本。在沙盒中识别缺陷可以显著降低这种债务。
  • 规范化阶段（1NF、2NF、3NF）：通过组织数据来减少冗余的过程。沙盒允许您测试不同版本的模式，以观察性能影响。

指南：逐步验证教程

交互式 SQL 沙盒被设计为一个全面七步流程中的第六步DB Modeler AI工作流程，作为最终的质量检查。按照这些步骤可以有效验证您的数据库。

步骤 1：访问零配置环境

与需要复杂本地安装的传统数据库管理系统不同，沙盒完全可通过浏览器访问。在生成模式后，只需立即进入沙盒界面即可。由于无需安装任何软件，您可以立即开始测试。

步骤 2：选择您的模式版本

在运行查询之前，请决定您要测试的数据库模式版本。沙盒允许您基于不同的规范化阶段启动实例：

  • 初始设计：测试您原始且未经优化的概念。
  • 优化版本：在 1NF、2NF 或 3NF 版本之间进行选择，以比较严格规范化对查询复杂性和性能的影响。

步骤 3：使用 AI 驱动的数据填充

全面测试需要数据。使用内置的AI 驱动的数据模拟来填充您的空表。

  1. 在沙盒界面中找到“添加记录”或“生成数据”功能。
  2. 指定一批数据量（例如：“添加 10 条记录”）。
  3. 执行命令。AI 将自动生成真实可靠的，AI生成的示例数据 与您特定的表相关（例如，为“Customers”表创建客户名称，而不是随机字符串）。

步骤 4：执行 DDL 和 DML 查询

在数据库填充数据后，现在您可以验证模式的行为。

  • 运行结构测试： 检查您的数据类型是否正确，以及表结构是否能按预期容纳数据。
  • 运行逻辑测试： 执行复杂的 SELECT 语句，包含 JOIN 子句，以确保表之间的关系正确建立。
  • 验证约束： 尝试插入违反主键或外键约束的数据。系统应拒绝这些条目，确认您的数据完整性规则已生效。

高效测试的技巧与窍门

通过这些实用技巧，最大化测试会话的价值：

  • 快速迭代： 利用“即时反馈”循环。如果查询感觉笨拙或缺少关系，请返回到可视化图表，调整模型并重新加载沙盒。这通常只需几分钟，可防止日后出现难以修复的错误。
  • 通过大量数据进行压力测试： 不要只添加一两行数据。使用批量生成功能添加大量数据。这有助于揭示小数据集下无法察觉的性能瓶颈。
  • 比较规范化性能： 在您的模式的 2NF 和 3NF 版本上运行完全相同的查询。这种比较可以突出数据冗余（存储）与查询复杂性（速度）之间的权衡，帮助您做出明智的架构决策。
  • 验证业务逻辑： 使用沙盒来模拟特定的 业务场景。例如，如果您的应用程序需要查找特定用户在过去一个月内下的所有订单，请在沙盒中编写该特定 SQL 查询，以确保模式能高效支持该操作。
