🌟 Introducción: ¿Por qué importa BPMN 2.0?

Modelo y notación de procesos de negocio (BPMN) 2.0 es el estándar mundial para visualizar, analizar y documentar procesos de negocio. Permite a las empresas, analistas, desarrolladores y partes interesadas comunicar flujos de procesos de forma clara y consistente, sin importar su formación técnica.

Con el auge de la transformación digital, BPMN 2.0 se ha vuelto esencial para la mejora de procesos, la automatización, el cumplimiento y la integración con sistemas empresariales.

En esta guía para principiantes, te guiaremos a través de los fundamentos de BPMN 2.0 y te mostraremos cómo utilizar Visual Paradigm, una potente plataforma todo en uno, para modelar, simular y gestionar eficazmente procesos de negocio.

---

🔹 Parte 1: Comprendiendo los fundamentos de BPMN 2.0

✅ ¿Qué es BPMN 2.0?

BPMN 2.0 (Modelo y notación de procesos de negocio versión 2.0) es un estandarizado por la ISO lenguaje gráfico para modelar procesos de negocio. Está diseñado para ser intuitivo tanto para usuarios del negocio como para profesionales de TI.

Se utiliza para:

• Representar flujos de trabajo (por ejemplo, incorporación de clientes, cumplimiento de pedidos).

• Identificar cuellos de botella e ineficiencias.

• Automatizar procesos utilizando motores BPM (como Camunda o Activiti).

• Comunicar la lógica de procesos entre departamentos.

---

🔧 Elementos principales de BPMN 2.0

BPMN utiliza un lenguaje visual compuesto por elementos clave. Desglosémoslos:

Elemento	Descripción	Ejemplo visual
Evento de inicio	Marca el inicio de un proceso.	⚡ (Círculo con un punto dentro)
Evento de finalización	Marca el final de un proceso.	⚡ (Círculo con un borde grueso)
Tarea	Un elemento de trabajo o acción individual (por ejemplo, «Aprobar préstamo»).	Rectángulo con esquinas redondeadas
Actividad	Un grupo de tareas (puede ser un subproceso).	Igual que Tarea, pero puede contener elementos anidados
Flujo de secuencia	Flechas que muestran el orden de ejecución.	Flecha sólida
Puerta de enlace	Controla puntos de decisión o lógica de ramificación.	Forma de diamante
Flujo de mensaje	Muestra la comunicación entre participantes (por ejemplo, sistemas o roles).	Flecha punteada
Piscina y carril	Representa a los participantes (por ejemplo, departamentos o sistemas) y sus responsabilidades.	Contenedor rectangular dividido en carriles

💡 Consejo: Piensa en un diagrama BPMN como un diagrama de flujo, pero con símbolos y semántica estandarizados.

---

🔄 Patrones comunes de BPMN

1. Flujo de secuencia – Ejecución lineal (Tarea A → Tarea B).

2. Puerta de enlace exclusiva (XOR) – Se elige una única ruta según una condición.

3. Puerta de enlace paralela (Y) – Varios caminos se ejecutan simultáneamente.

4. Puerta de inclusión (OR) – Se puede tomar una o más rutas.

5. Puerta impulsada por eventos – Se activa según eventos (por ejemplo, temporizador, mensaje).

6. Subproceso – Una tarea que contiene su propio proceso interno (puede colapsarse).

---

🔹 Parte 2: Introducción a Visual Paradigm

Visual Paradigm es una plataforma completa plataforma todo en uno para modelado de procesos de negocio, diseño de software y análisis de sistemas. Soporta BPMN 2.0, UML, ERD y más, lo que la hace ideal tanto para principiantes como para profesionales.

✅ ¿Por qué usar Visual Paradigm?

• Interfaz amigable – Arrastrar y soltar elementos BPMN.

• Conforme con BPMN 2.0 – Soporte completo para estándares.

• Funcionalidades de colaboración – Compartir, comentar y control de versiones.

• Simulación y validación – Prueba tu proceso antes de la implementación.

• Exportación e integración – Exportar a PDF, PNG o integrar con motores de flujo de trabajo.

• Modelado en múltiples dominios – Combina BPMN con UML, C4 y más.

---

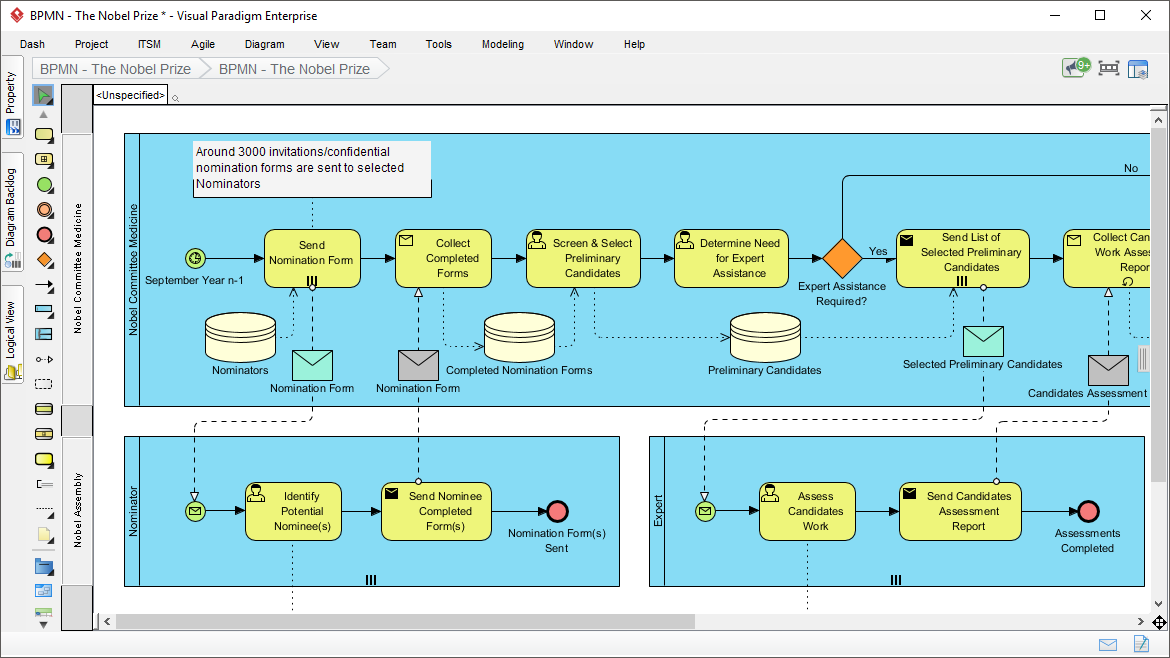

🛠 Paso a paso: Crea tu primer diagrama BPMN en Visual Paradigm

Paso 1: Iniciar Visual Paradigm

• Abre Visual Paradigm (disponible para Windows, macOS, Linux).

• Ve a Archivo > Nuevo > Diagrama BPMN.

Paso 2: Configura tu diagrama

• Nombra tu diagrama (por ejemplo, “Procesamiento de pedidos de clientes”).

• Elige BPMN 2.0 como estándar.

Paso 3: Agrega un evento de inicio

• Arrastra Evento de inicio desde la paleta hasta el lienzo.

• Haz doble clic para editar el nombre (por ejemplo, “Nuevo pedido recibido”).

Paso 4: Agrega tareas

• Arrastra Tarea elementos hasta el lienzo.

• Agrega tareas como:

  • “Validar pedido”

  • “Verificar inventario”

  • “Procesar pago”

  • “Enviar producto”

Paso 5: Conecta con flujos de secuencia

• Utiliza la Flujo de secuencia herramienta (ícono de flecha) para conectar eventos y tareas en orden.

Paso 6: Agrega una puerta de enlace (punto de decisión)

• Arrastra una Puerta de enlace exclusiva (diamante) después de “Verificar inventario”.

• Conecta dos flujos salientes:

  • “En existencia” → “Enviar producto”

  • “Agotado” → “Notificar al cliente”

Paso 7: Agregar un evento final

• Arrastre un Evento final hasta el paso final.

• Conéctelo mediante un flujo de secuencia.

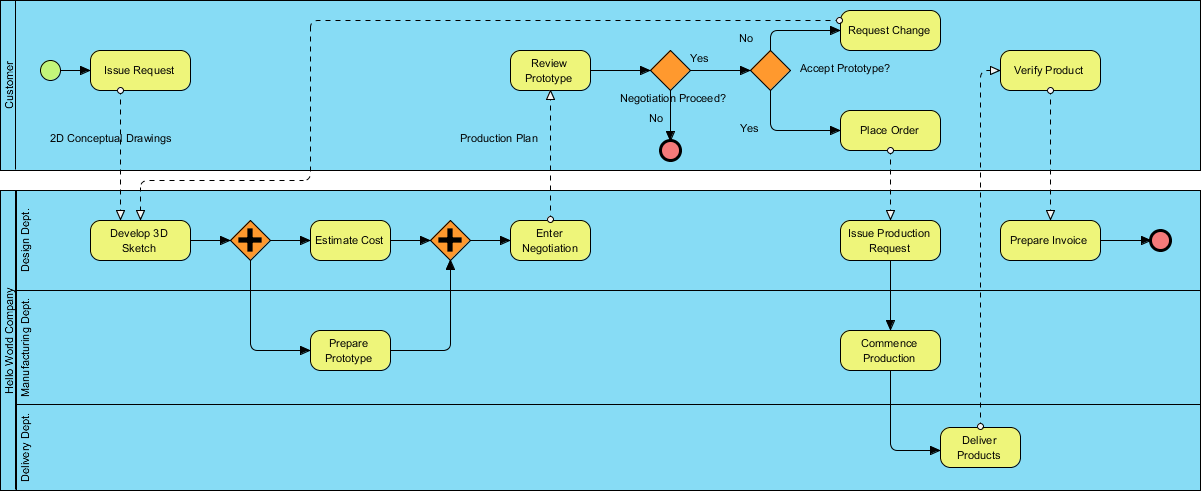

Paso 8: Agregar un Pool y una Línea (opcional para procesos multi-partes)

• Use Pool para representar un participante (por ejemplo, “Departamento de Ventas”).

• Agregue Líneas dentro del pool (por ejemplo, “Ventas”, “Almacén”, “Finanzas”).

• Asigne tareas a las líneas adecuadas para mostrar la responsabilidad.

Paso 9: Validar y simular

• Haga clic en Validar para verificar errores (por ejemplo, flujos no conectados).

• Use Simulación para ejecutar el proceso y probar diferentes escenarios (por ejemplo, “¿Qué pasaría si el inventario es bajo?”).

Paso 10: Exportar y compartir

• Exporte como PDF, PNG o HTML.

• Comparta mediante enlace o exporte a Confluence, SharePoint o Jira.

---

🔹 Parte 3: Mejores prácticas para la modelización BPMN

1. Manténgalo simple – Evite diagramas demasiado complejos. Use subprocesos para dividir flujos grandes.

2. Use nombres significativos – Las tareas y eventos deben describir claramente lo que sucede.

3. Siga la notación estándar – Use únicamente símbolos compatibles con BPMN 2.0.

4. Define eventos de inicio/fin claros – Cada proceso debe tener un inicio y un final claros.

5. Documenta supuestos y excepciones – Usa anotaciones o notas para contexto.

6. Involucra a los interesados – Obtén retroalimentación de los usuarios del negocio y los equipos de TI durante el diseño.

---

🔹 Parte 4: Casos de uso del mundo real

Industria	Caso de uso
Bancario	Flujo de aprobación de préstamos con validación, verificación de crédito y aprobación del gerente.
Comercio electrónico	Proceso de cumplimiento de pedidos con verificación de inventario, pago y envío.
Salud	Proceso de admisión de pacientes con triaje, registro y asignación de médico.
Manufactura	Flujo de planificación de producción y inspección de calidad.

Visual Paradigm ayuda a modelar estos procesos con precisión y apoya la automatización futura mediante la integración con el motor BPMN.

---

🔹 Conclusión: Comienza a modelar con confianza

BPMN 2.0 es el estándar de oro para el modelado de procesos de negocio. Con Visual Paradigm, obtienes una solución potente, intuitiva y todo en uno para:

• Diseñar diagramas de procesos claros y estandarizados.

• Simular y validar flujos de trabajo.

• Colaborar entre equipos.

• Preparar procesos para la automatización.

Ya sea que seas analista de negocios, ingeniero de procesos o desarrollador, dominar BPMN 2.0 con Visual Paradigm te permitirá visualizar, optimizar y transformar las operaciones de tu organización.

---

📚 Recursos para aprender más

• Diseño de procesos de negocio con software BPMN potente – Visual Paradigm: Una revisión detallada del modelador BPMN 2.0 intuitivo de Visual Paradigm, destacando su papel en la creación rápida de diagramas profesionales de procesos de negocio, con funciones como desglose de procesos, simulación, animación e integración con otros estándares de modelado.
• Herramienta de diagramas BPMN en línea – Visual Paradigm: Una guía sobre la herramienta en línea de BPMN de Visual Paradigm para dibujar diagramas de procesos de negocio en la nube, enfatizando la facilidad de uso, plantillas profesionales, funcionalidad de arrastrar y soltar, y soporte para flujos de trabajo BPMN accesibles para cualquiera.
• Introducción a BPMN Parte I – Visual Paradigm: Una tutorial fundamental que presenta los conceptos de BPMN y ofrece orientación paso a paso para crear y dibujar diagramas BPMN utilizando las funciones de modelado de Visual Paradigm.
• ¿Cómo dibujar un diagrama BPMN? – Visual Paradigm: Una guía práctica paso a paso de BPMN que demuestra cómo crear diagramas de procesos de negocio en Visual Paradigm, cubriendo elementos esenciales y una interfaz fácil de usar para principiantes y expertos.
• ¿Cómo crear un diagrama BPMN? – Visual Paradigm: Un recurso instructivo que explica los fundamentos de BPMN y el proceso de crear diagramas de flujo de trabajo con el software dedicado de BPMN de Visual Paradigm para el diseño de procesos y flujos de trabajo.
• Visión general de la notación BPMN – Visual Paradigm: Una guía completa sobre símbolos BPMN, notaciones y ejemplos de diagramas, mostrando cómo la herramienta galardonada de Visual Paradigm apoya el modelado y visualización completos de BPMN.
• ¿Qué es BPMN? – Visual Paradigm: Una visión general explicativa de BPMN como una notación estándar para flujos de trabajo empresariales, detallando su historia, beneficios y cómo Visual Paradigm permite un modelado y análisis efectivos de procesos.

---

🎯 Tu siguiente paso:
Descarga Edición gratuita de Visual Paradigm hoy y crea tu primer diagrama BPMN 2.0 en menos de 10 minutos!

✅ Consejo profesional: Comienza con un proceso sencillo como “Manejo de tickets de soporte al cliente” para ganar confianza.

Crear diagramas limpios y legiblesBPMN (Modelo y notación de procesos de negocio)diagramas es esencial para una comunicación efectiva entre los interesados: analistas de negocios, desarrolladores, gerentes de proyectos y usuarios finales. Los diagramas mal diseñados pueden provocar confusión, malentendidos y retrasos en el proyecto. Aquí tienesprácticas recomendadas de BPMNpara ayudarte a crear diagramas de procesos profesionales, intuitivos y mantenibles:

---

✅ 1. Empieza con un propósito claro

Antes de dibujar, define:

• ¿Quién es la audiencia? (por ejemplo, usuarios del negocio, equipos de TI)

• ¿Cuál es el objetivo? (por ejemplo, documentación, diseño del sistema, cumplimiento)

• ¿Qué nivel de detalle se necesita? (visión general de alto nivel frente a ejecución detallada)

👉 Consejo:Utilizaalcance del procesoynivel de abstracciónpara guiar la complejidad de tu diagrama.

---

✅ 2. Utiliza el nivel adecuado de abstracción

• Carriles (Pools y Lanes):Úsalos para mostrarresponsabilidad (quién hace qué).

  • Poolsrepresentan organizaciones separadas o departamentos principales.

  • Lanesdentro de un pool representan roles, equipos o sistemas.

• Evita usar excesivamente los carriles: demasiados pueden emborronar el diagrama.

👉 Mejor práctica:Incluya únicamente los carriles que aporten valor (por ejemplo, departamentos o sistemas diferentes involucrados).

---

✅ 3. Siga un flujo lógico

• Use de arriba hacia abajo o de izquierda a derecha flujo para una lectura natural.

• Evite cruces de flujos y caminos en zigzag.

• Use puertas de enlace (XOR, AND, OR) de forma adecuada para modelar puntos de decisión y caminos paralelos.

👉 Evite: Camino complejo y enredado. Si un proceso tiene demasiadas ramificaciones, considere dividirlo en subprocesos.

---

✅ 4. Use subprocesos para la complejidad

• Encapsule lógica repetitiva o compleja en subprocesos.

• Use colapsados subprocesos para vistas de alto nivel.

• Use expandidos subprocesos cuando necesite mostrar detalles internos.

👉 Mejor práctica:Denomine los subprocesos de forma descriptiva (por ejemplo, «Validar solicitud del cliente»).

---

✅ 5. Mantenga la lógica de las puertas de enlace simple

• Use XOR (exclusivo) para opciones mutuamente excluyentes.

• Use AND (inclusivo) solo cuando todas las rutas deben ser seguidas.

• Use OR (inclusivo) con cautela: asegúrese de que quede claro cuándo pueden ocurrir múltiples rutas.

• Evite combinaciones complejas de puertas de enlace sin lógica clara.

👉 Consejo: Si está utilizando múltiples puertas de enlace, considere agregar anotaciones para aclarar el comportamiento.

---

✅ 6. Use correctamente los símbolos estándar de BPMN

Símbolo	Uso correcto
Evento de inicio	Solo uno por proceso (a menos que se usen eventos de mensaje).
Evento de finalización	Uno por proceso (a menos que haya múltiples estados finales).
Tarea	Unidad única de trabajo. Evite agrupar múltiples tareas.
Flujo de secuencia	Flechas que muestran el orden de ejecución (no el flujo de datos).
Flujo de mensajes	Línea punteada entre piscinas (para comunicación).

👉 Evite: Combinar incorrectamente el flujo de secuencia y el flujo de mensajes.

---

✅ 7. Denomine los elementos claramente y de forma consistente

• Use nombres orientados a la acción (por ejemplo, “Aprobar solicitud de préstamo”, no “Tarea 1”).

• Evite términos ambiguos como “Proceso” o “Paso”.

• Use mayúsculas y gramática consistentes (por ejemplo, todos los verbos en tiempo presente).

👉 Ejemplo: ✅ “Enviar correo de confirmación” ❌ “Enviar correo”

---

✅ 8. Límite del número de elementos por diagrama

• Busque 1–3 carriles y 10–20 elementos principales (tareas, pasarelas, eventos).

• Si el proceso es más largo, divídalo en múltiples diagramas (por ejemplo, “Incorporación – Paso 1”, “Incorporación – Paso 2”).

👉 Mejor práctica: Utilice “Proceso” y “Subproceso” para descomponer procesos grandes.

---

✅ 9. Utilice anotaciones con moderación y estrategia

• Utilice anotaciones para explicar lógica compleja, reglas de negocio o excepciones.

• Evite llenar el diagrama con texto: manténgalo visual.

👉 Ejemplo: Una anotación puede aclarar: “Si la calificación crediticia < 600, enrutar a revisión manual.”

---

✅ 10. Aplicar jerarquía visual y consistencia

• Utilice colores, fuentes y grosor de línea consistentes.

• Utilice iconos o señales visuales (por ejemplo, codificación por colores para rutas de error).

• Alinee los elementos con orden—utilice el ajuste a cuadrícula en su herramienta BPMN.

👉 Consejo: Utilice una guía de estilo para tu equipo (por ejemplo, todas las tareas son azules, los puntos de unión son amarillos).

---

✅ 11. Validar con los interesados

• Comparta el diagrama con los usuarios del negocio y los desarrolladores.

• Pregunte: «¿Puede entender el flujo sin explicación?»

• Itere según los comentarios.

👉 Mejor práctica: Utilice Herramientas BPMN con funciones de colaboración (por ejemplo, Camunda Modeler, Bizagi, Signavio).

---

✅ 12. Documente supuestos y excepciones

• Utilice flujos de excepción (por ejemplo, eventos de error, compensación) para mostrar rutas de fallo.

• Documente supuestos en notas o en una sección separada.

👉 Ejemplo: «Si el cliente no se encuentra en el CRM, envíelo a revisión de fraude.»

---

🛠️ Herramientas que apoyan las mejores prácticas

• Diseño de procesos de negocio con software BPMN potente – Visual Paradigm: Una revisión detallada del modelo BPMN 2.0 intuitivo de Visual Paradigm, destacando su papel en la creación rápida de diagramas profesionales de procesos de negocio, con funciones como desglose de procesos, simulación, animación e integración con otros estándares de modelado.
• Herramienta de diagramas BPMN en línea – Visual Paradigm: Una guía para la herramienta en línea de BPMN de Visual Paradigm para dibujar diagramas de procesos de negocio en la nube, destacando la facilidad de uso, plantillas profesionales, funcionalidad de arrastrar y soltar, y soporte para flujos de trabajo BPMN accesibles para cualquiera.
• Introducción a BPMN Parte I – Visual Paradigm: Una tutorial fundamental que presenta los conceptos de BPMN y proporciona orientación paso a paso para crear y dibujar diagramas BPMN utilizando las funciones de modelado de Visual Paradigm.
• ¿Cómo dibujar un diagrama BPMN? – Visual Paradigm: Una guía práctica paso a paso de BPMN que demuestra cómo crear diagramas de procesos de negocio en Visual Paradigm, cubriendo elementos esenciales y una interfaz fácil de usar para principiantes y expertos.
• Cómo crear un diagrama BPMN? – Visual Paradigm: Un recurso instructivo que explica los fundamentos de BPMN y el proceso de crear diagramas de flujo de trabajo con el software dedicado de BPMN de Visual Paradigm para el diseño de procesos y flujos de trabajo.
• Visión general de la notación BPMN – Visual Paradigm: Una guía completa sobre símbolos BPMN, notaciones y ejemplos de diagramas, que muestra cómo la herramienta galardonada de Visual Paradigm apoya la modelización y visualización completas de BPMN.
• ¿Qué es BPMN? – Visual Paradigm: Una visión general explicativa de BPMN como notación estándar para flujos de trabajo empresariales, detallando su historia, beneficios y cómo Visual Paradigm permite una modelización y análisis eficaces de procesos.

---

✅ Resumen: Lista de verificación para diagramas BPMN limpios

✅ Elemento	¿Hecho?
Propósito y alcance del proceso claros	☐
Flujo lógico de arriba hacia abajo o de izquierda a derecha	☐
Uso adecuado de los carriles	☐
Subprocesos para lógica compleja	☐
Símbolos estándar de BPMN utilizados correctamente	☐
Nombres claros y coherentes	☐
Número limitado de elementos por diagrama	☐
Anotaciones utilizadas para aclarar, no para emborronar	☐
Consistencia visual (colores, fuentes, alineación)	☐
Revisado con las partes interesadas	☐

---

Pensamiento final

**Un buen diagrama BPMN es un iniciador de conversaciones, no un acertijo.** Cuando los interesados pueden comprender tu proceso de un vistazo, has tenido éxito.

Siguiendo estas mejores prácticas, crearás diagramas BPMN que no solo serán precisos, sino tambiénaccesibles, mantenibles y colaborativos—un verdadero activo en la mejora de procesos y la transformación digital.
