Una guía completa sobre el modelado de diagramas entidad-relación (ERD)

Los ERD siguen siendo una de las herramientas más importantes para diseñar bases de datos relacionales, comunicar los requisitos de datos y evitar reestructuraciones costosas más adelante.

1. ¿Qué es un ERD y por qué lo utilizamos?

Un Diagrama entidad-relación (ERD) es un modelo visual que muestra:

  • Las cosas que queremos almacenar (entidades)
  • Las propiedades de esas cosas (atributos)
  • Cómo están relacionadas esas cosas conectadas (relaciones)
  • Cuántas de cada cosa pueden estar conectadas (cardinalidad / multiplicidad)

Principales propósitos en 2025–2026:

  • Comunicar la estructura entre desarrolladores, analistas, gerentes de producto y expertos en dominio
  • Servir como fuente única de verdad antes de escribir DDL (CREATE TABLE …)
  • Detectar errores lógicos temprano (redundancia, restricciones faltantes, cardinalidades incorrectas)
  • Apoyar la identificación de límites de microservicios / diseño centrado en dominio
  • Generar documentación automáticamente en muchas herramientas modernas

2. Notaciones principales utilizadas actualmente

Tres familias principales aún se utilizan activamente:

Notación Popularidad (2025) Legibilidad Mejor para Símbolos para cardinalidad
Pata de cuervo Más alto Muy alto La mayoría de los equipos, herramientas (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Patas de cuervo, barras, círculos, guiones
Chen Medio Medio Academia, algunos modelos conceptuales Números (1, N), diamantes pesados
IDEF1X Bajo Medio Algunos sistemas gubernamentales / heredados Notación específica de cuadro dentro de cuadro

Pata de cuervo es el estándar industrial de facto en 2025–2026 → lo usaremos en esta guía.

3. Bloques básicos (Pata de cuervo)

Concepto Símbolo Descripción Ejemplo
Entidad fuerte Rectángulo Existe de forma independiente, tiene su propia clave primaria Cliente, Pedido, Producto
Entidad débil Rectángulo doble Su existencia depende de la entidad propietaria; clave parcial + clave del propietario = clave completa Línea de pedido (depende de Pedido)
Atributo Óvalo (conectado a entidad) Propiedad de una entidad nombre, precio, correo electrónico
Clave primaria Atributo subrayado Identifica de forma única una instancia de entidad customer_id, isbn
Atributo multivalorado Óvalo doble Puede tener múltiples valores (normalmente se convierte en una tabla separada) números de teléfono, etiquetas
Atributo derivado Óvalo punteado Puede calcularse a partir de otros atributos edad (a partir de fecha_nacimiento)
Atributo compuesto Óvalo que contiene otros óvalos Atributo formado por varios subatributos dirección_completa → calle, ciudad, código_postal

4. Relaciones y cardinalidad (El corazón del diagrama ER)

Relación = rombo (a veces solo una línea en estilo moderno minimalista)

Cardinalidadresponde a dos preguntas paracada lado de la relación:

  • Número mínimo de instancias relacionadas? (0 o 1)
  • Número máximo de instancias relacionadas? (1 o muchos = N)
Símbolo (pata de cuervo) Mínimo Máximo Significado (desde este lado) Nombre común Oración de ejemplo
Círculo (○) 0 — Opcional Cero Un cliente puede tener colocado cero pedidos
Barra corta ( ) 1 — Obligatorio Uno (exactamente)
Pata de cuervo (> ) 0 N Cero o muchos Muchos opcionales Un cliente puede colocar muchos pedidos
Barra + pata de cuervo (> ) 1 N Uno o muchos Muchos obligatorios
Barra doble ( ) 1 1 Exactamente uno

Patrones comunes (escritos izquierda → derecha):

  • 1:1 || — || Persona ↔ Pasaporte (actual)
  • 1:0..1 || — ○| Departamento ↔ Gerente (algunos departamentos no tienen gerente)
  • 1:N || — >| Autor → Libro
  • 1:0..N || — ○> Cliente → Pedido
  • M:N >| — >| Estudiante ↔ Curso (muchos a muchos)

5. Restricciones de participación

  • Participación total = línea doble desde entidad hasta relación (cada instancia debe participar)
  • Participación parcial = línea simple (algunas instancias pueden no participar)

Ejemplos:

  • Cada Pedido debe tener al menos uno Línea de Pedido → participación total (línea doble) + 1..N
  • No todos los Cliente ha realizado un Pedido → parcial + 0..N

6. Entidades débiles y relaciones identificantes

Entidad débil:

  • No puede existir sin su propietario (entidad fuerte)
  • Su clave primaria = PK del propietario + clave parcial (discriminador)

Símbolo:

  • Rectángulo doble
  • Relación identificante = diamante doble o línea gruesa
  • Normalmente una relación identificante 1:N (propietario → muchas entidades débiles)

Ejemplo clásico:

Pedido contiene Línea de Pedido
(rectángulo doble + línea gruesa)
PK: order_id PK: (order_id, número_de_linea)

7. Proceso paso a paso de modelado de ERD (Flujo práctico 2025–2026)

  1. Comprender profundamente el dominio Habla con los interesados → recopila sustantivos y verbos

  2. Lista de entidades candidatas (sustantivos) → Filtra objetos del mundo real que necesitan almacenarse de forma independiente

  3. Listar los atributos para cada entidad → Marcar las claves primarias (subrayadas) → Identificar claves candidatas / claves naturales → Detectar atributos multivaluados, compuestos y derivados

  4. Buscar relaciones (verbos) → Preguntar: “¿Qué entidades están directamente asociadas?” → Evitar relaciones transitivas (por lo general ocultan entidades faltantes)

  5. Determinar cardinalidad y participación para en cada dirección → Escribir 4–6 oraciones usando el modelo: “Cada A puede/debe estar asociado con cero/uno/muchos B.” “Cada B puede/debe estar asociado con cero/uno/muchos A.”

  6. Gestionar relaciones M:N Casi siempre resolverlas en una tabla de unión (entidad débil o fuerte). Añadir atributos si la relación en sí tiene propiedades (por ejemplo, fecha_de_inscripción, calificación)

  7. Identificar entidades débiles Preguntar: “¿Puede existir esta entidad sin la otra?”

  8. Añadir superentidad/subentidad (si es necesario — herencia). Usar círculo con d (disjunto) / o (superpuesto)

  9. Revisar los olores comunes

    • Trampa de ventilador / trampa de abismo
    • Demasiadas relaciones M:N sin atributos → ¿entidad faltante?
    • Relaciones redundantes
    • Participación obligatoria faltante
    • Entidades con solo claves foráneas → probablemente entidad débil

  10. Valida con los interesados utilizando ejemplos concretos

8. Mejores prácticas y consejos modernos (2025–2026)

  • Prefiere estilo minimalista (sin diamantes — solo líneas etiquetadas)
  • Usa frases verbales en las líneas de relación (lugar, contiene, enseñado_por)
  • Utiliza colores para diferenciar dominios / contextos delimitados en modelos grandes
  • Mantén el ERD lógico separado del físico (los tipos de datos, índices vienen después)
  • Control de versiones del archivo .drawio / .dbml / .erd
  • Usa herramientas que puedan generar esquemas SQL / Prisma / TypeORM (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + complementos)
  • Para sistemas muy grandes → ERD modulares por contexto delimitado

Referencia rápida – Patrones más comunes

  • Cliente 1 —— 0..* Pedido
  • Pedido 1 —— 1..* Línea de pedido
  • Producto * —— * Categoría → resolver como unión + atributos
  • Empleado 1 —— 0..1 Departamento (jefe)
  • Departamento 1 —— 0..* Empleado (miembros)
  • Persona 1 —— 0..1 Coche (coche_actual)

Herramienta recomendada de ERD con IA

Visual Paradigm ofrece un ecosistema completoecosistema para modelado visual de ERD, combinando el poder de ingeniería de escritorio con agilidad basada en la nube, aceleración por IA y funciones de colaboración en equipo. Esto lo hace adecuado para modeladores individuales, equipos ágiles, arquitectos empresariales y profesionales de bases de datos que trabajan desde prototipos rápidos hasta la reingeniería de sistemas heredados complejos.

El ecosistema consta principalmente de dos plataformas principales que se complementan entre sí:

  • Visual Paradigm Desktop (aplicación descargable para Windows, macOS, Linux) — centrada en la ingeniería profunda y profesional de bases de datos.
  • Visual Paradigm Online (basado en navegador, sin necesidad de instalación) — optimizado para diagramación rápida, colaborativa y asistida por IA.

Ambos admiten notaciones principales de diagramas ER (incluyendo la notación Crow’s Foot y la de Chen), niveles conceptual/lógico/físico, y trazabilidad completa entre los niveles del modelo.

Formas clave en que el ecosistema ayuda en el proceso de modelado visual de ERD

  1. Creación intuitiva y rápida de diagramas
    • Interfaz de arrastrar y soltar conmodelado centrado en recursos (sin cambiar constantemente entre barras de herramientas).
    • Generación automática de columnas de claves foráneas al crear relaciones.
    • Soporte para todos los elementos estándar de ERD: entidades fuertes/débiles, relaciones identificantes/no identificantes, atributos multivaluados/derivados/compositos, procedimientos almacenados, desencadenadores, vistas, restricciones únicas, etc.
    • Los subdiagramas ayudan a dividir esquemas empresariales grandes en vistas lógicas.
  2. Soporte integral del ciclo de vida: Conceptual → Lógico → Físico
    • Derivación con un clic: generar un ERD lógico a partir del conceptual, y uno físico a partir del lógico (con trazabilidad y navegación automáticas mediante Model Transitor).
    • Mantenga la consistencia entre los niveles de abstracción — los cambios en un nivel pueden propagarse de forma inteligente.
  3. Aceleración impulsada por IA (especialmente potente en VP Online)
    • IA del modelador de bases de datos y Generador de diagramas con IA — describa sus requisitos de datos en lenguaje común (por ejemplo, “Tenemos clientes que realizan pedidos que contienen productos de múltiples categorías”), y la IA genera instantáneamente un ERD normalizado y profesional completo con entidades, relaciones y claves.
    • Soporta la notación de Chen para ERD en el generador de IA.
    • Ideal para prototipado rápido o cuando se parte de requisitos empresariales ambiguos.
  4. Ingeniería de bases de datos y sincronización
    • Ingeniería hacia adelante — genere scripts DDL completos y sin errores (o cree o actualice bases de datos directamente) para los principales DBMS: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Ingeniería inversa — importe bases de datos existentes y reconstruya instantáneamente ERDs visuales (extremadamente útil para sistemas heredados o recuperación de documentación).
    • Herramienta de parches / diferencias — compare el modelo con la base de datos en vivo, genere scripts de diferencias para aplicar cambios de forma segura sin pérdida de datos.
    • Ingrese datos de ejemplo directamente en las entidades del ERD → exporte a la base de datos para una inicialización rápida.
  5. Colaboración en equipo y control de versiones
    • Edición concurrente en tiempo real (varios usuarios en el mismo ERD simultáneamente).
    • Detección integrada de conflictos y resolución inteligente.
    • Historial completo de revisiones, confirmar/actualizar, revertir cambios.
    • Comentarios directamente sobre los elementos del diagrama para comentarios.
    • Publicar y compartir — generar enlaces web, incrustar diagramas, exportar a PDF/imagen/HTML para los interesados que no tienen licencias.
    • Almacén centralizado en la nube (VPository) mantiene a todos alineados entre entornos de desarrollo/pruebas/producción.
  6. Integración en el ecosistema más amplio de modelado
    • Vincular entidades de ERD con otros diagramas: referenciar una entidad de datos en diagramas de flujo de datos, diagramas de clases UML, prototipos, procesos BPMN, etc.
    • Generar código ORM (Hibernate, etc.) a partir de ERD → puente del modelo visual a la capa de aplicación.
    • Diferencia visual — comparar diferentes versiones o modelo frente al esquema de base de datos.
    • Exportar diccionario de datos profesional / especificaciones para documentación y traspaso.

Comparación rápida: cuándo usar cada parte del ecosistema

Necesidad / Escenario Plataforma recomendada Principales fortalezas en el contexto de ERD
Ingeniería inversa profunda, corrección de bases de datos de producción, generación de ORM Escritorio Suite completa de ingeniería, trabajo sin conexión, sincronización avanzada
Bocetos rápidos, diseño asistido por IA a partir de texto, sin configuración En línea Generación por IA, acceso mediante navegador, ligero
Sesiones de modelado en equipo en tiempo real En línea (o Escritorio + Servidor de Trabajo en Equipo) Edición simultánea, comentarios, resolución de conflictos
Esquemas a escala empresarial con submodelos Escritorio Mejor rendimiento para modelos muy grandes
Revisiones y compartición con interesados Ambos (función de publicación) Enlaces web, incrustaciones, exportaciones a PDF
Gratis / uso no comercial Edición Comunitaria (Escritorio) o Cuenta gratuita de VP Online Edición completa de ERD, ingeniería avanzada limitada

En resumen, el ecosistema de Visual Paradigm elimina las dificultades en cada etapa de la modelización de ERD — desde la generación inicial de ideas (IA + arrastrar y soltar rápido), pasando por la refinación y validación colaborativas, hasta la implementación final y mantenimiento (ingeniería de ida y vuelta). Es especialmente potente cuando tu flujo de trabajo implica tanto la comunicación visual como la entrega real de bases de datos.

Artículos sobre ERD

Modelado de una base de datos para una plataforma de redes sociales: generación de diagramas entidad-relación impulsada por IA en Visual Paradigm

Learn how to use Visual Paradigm’s AI to instantly generate professional ER diagrams for a social media platform database from simple text prompts.

Sea honesto: comenzar el diseño de una base de datos desde una hoja en blanco puede ser una tarea abrumadora. Ya sea que usted sea un arquitecto de software experimentado o un estudiante que aprende modelado de datos, dibujar manualmente entidades, definir atributos y trazar líneas de relaciones requiere un esfuerzo significativo. Es aquí dondegeneración de diagramas entidad-relación (ERD) con inteligencia artificial cambia las reglas del juego. Al describir simplemente sus ideas de proyecto, como una “plataforma de redes sociales”, puede utilizarVisual Paradigm Desktop para transformar instantáneamente el lenguaje natural en un modelo de datos profesional y conforme a estándares.

Esta función no se trata solo de acelerar el proceso; se trata de cerrar la brecha entre un requisito empresarial y un esquema técnico. En este análisis profundo, veremos cómo puede pasar de un simple prompt de texto a un diagrama de base de datos completamente estructurado que incluye usuarios, publicaciones y comentarios en apenas unos segundos usando estaherramienta inteligente de diseño de bases de datos.

Resumen rápido: puntos clave

  • Eficiencia de texto a modelo: Convierta descripciones en inglés sencillo en diagramas ER complejos de forma instantánea.
  • Detección inteligente: La IA identifica automáticamente entidades, atributos, claves primarias y relaciones.
  • Notación estándar: Genera diagramas que siguen las convenciones estándar de la industria para ER (como la notación de pie de cuervo, etc.).
  • Totalmente editable: El resultado es un diagrama nativo de Visual Paradigm, listo para una refinación adicional y generación de SQL.

Paso 1: Definir el alcance con lenguaje natural

El proceso comienza con un concepto sencillo. No necesita conocer la sintaxis de SQL ni arrastrar y soltar decenas de cuadros manualmente. En su lugar, accede a la funciónGeneración de diagramas con IA dentro de la herramienta. Como se muestra en el flujo de trabajo a continuación, simplemente selecciona “Diagrama entidad-relación” como tu salida objetivo. El poder reside en el prompt.

En nuestro ejemplo, queríamos visualizar el backend de una red social. Ingresamos el prompt:“Visualice un ERD que describa la estructura de la base de datos de una plataforma de redes sociales”. Este texto sencillo es todo lo que necesita la IA para comprender los requisitos del dominio, inferiendo que una plataforma social normalmente necesita usuarios, contenido, interacciones y notificaciones.

This is a screenshot of Visual Paradigm (aka. Visual Paradigm Desktop). It is now showing the use of AI diagram generation to

Paso 2: Analizar el modelo de datos generado por la IA

Una vez que presiona “Aceptar”, la IA analiza su texto para identificar las entidades centrales (tablas) y sus asociaciones. No simplemente coloca cajas al azar en el lienzo; aplicadetección inteligente de relaciones y cardinalidades para estructurar la lógica de los datos. En cuestión de segundos, se le presenta un diagrama completo que parece haber tomado horas diseñarlo manualmente.

Al observar el resultado a continuación, puede ver que la IA generó correctamente un esquema perfectamente adecuado para una aplicación de redes sociales. Creó unUsuario entidad con atributos estándar como nombre de usuario, correo electrónico, y contraseña. Conectó lógicamente al Usuario con una Publicación entidad (relación uno a muchos), reconociendo que un usuario crea muchas publicaciones. Incluso desarrolló los detalles al agregar Comentario, Me gusta, y Notificación entidades, completas con claves foráneas (por ejemplo, id_publicación, id_autor) y tipos de datos adecuados como varchar, clob, y entero.

This is the screenshot of Visual Paradigm Desktop. It shows a Entity Relationship Diagram generated by AI, based on the descr

Por qué esta función de IA es imprescindible para los modeladores

La belleza de utilizar una herramienta de modelado de bases de datos impulsada por IA es que maneja la parte pesada del diseño y la organización. Como se puede ver en el diagrama generado, las entidades están dispuestas para minimizar las líneas que se cruzan, lo que hace que la estructura de datos sea fácil de leer y validar.

Asignación automática de atributos y claves

Observe cómo la IA asignó automáticamente las claves primarias (PK) a cada entidad, representadas por el icono de llave. También realizó suposiciones inteligentes sobre los tipos de datos—asignandoclob (Objeto de caracteres grande) para el “contenido” de una publicación porque sabe que las publicaciones pueden ser largas, mientras mantiene “username” como un tipo estándarvarchar(50). Esto te ahorra la tediosa tarea de establecer manualmente las propiedades para cada columna durante la fase conceptual.

De una imagen estática a un proyecto funcional

A diferencia de los generadores de imágenes simples, la salida aquí es un diagrama nativo completamente editablediagrama nativo completamente editable. Si más adelante decides que una “publicación” también debe tener una “categoría”, simplemente puedes agregar ese atributo usando el editor de diagramas. Esta transición sin problemas hacia la implementación significa que puedes usar este diagrama como base para generar scripts DDL para MySQL, PostgreSQL u Oracle, pasando eficazmente de una idea inicial a un esquema de base de datos físico en un único flujo de trabajo.

Cómo crear tu propio ERD con IA

¿Listo para probar este creador de ERDfácil de usar? Aquí tienes el sencillo flujo de trabajo para reproducir los resultados mostrados anteriormente:

  1. Inicia Visual Paradigm: Abre un proyecto nuevo o existente.
  2. Abre la herramienta de IA:Navega aHerramientas > Generación de diagramas con IA.
  3. Selecciona el tipo de diagrama: Elige “Diagrama de relaciones de entidades” del menú desplegable.

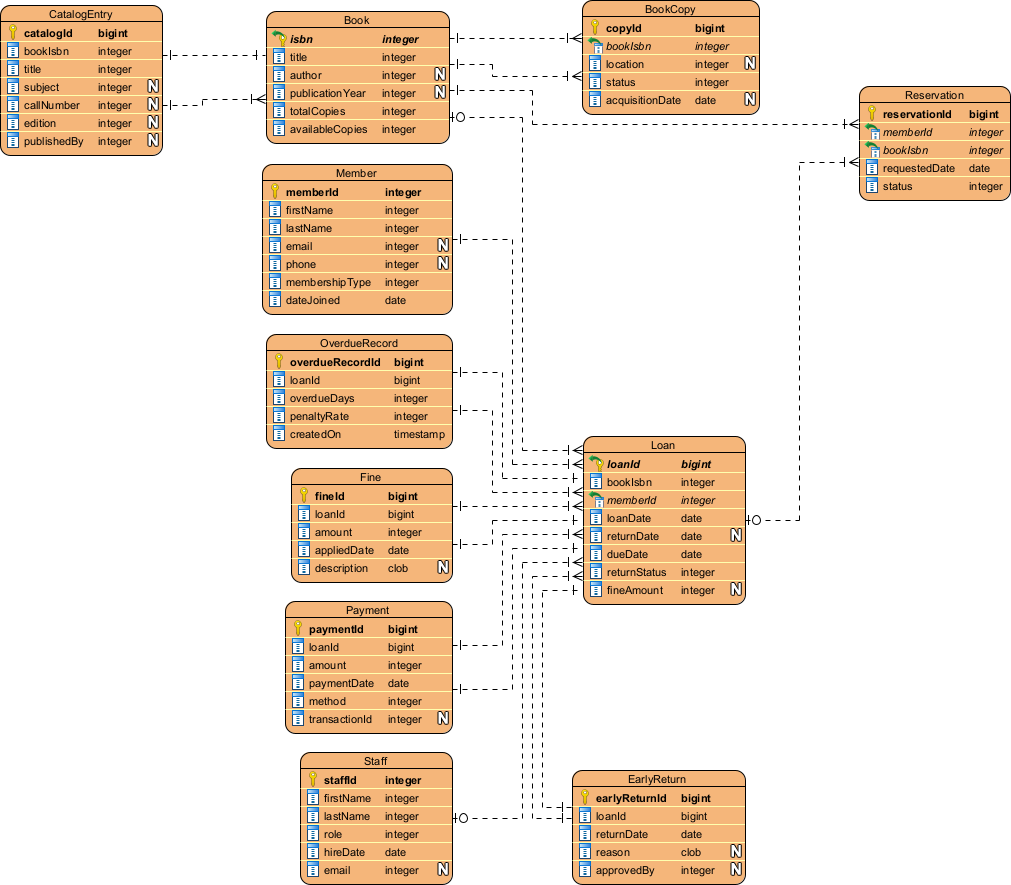

  4. Introduce la descripción: Escribe una descripción clara de tu sistema (por ejemplo, “un sistema de biblioteca con libros, miembros y préstamos”).
  5. Generar: Haz clic en Aceptar y observa cómo aparece tu diagrama.
  6. Perfeccionar: Usa el editor para ajustar relaciones o agregar restricciones específicas si es necesario.

Conclusión

La generación de diagramas de relaciones de entidades con IA de Visual Paradigm transforma la forma en que abordamos el modelado de datos. Al convertir una simple frase sobre una “plataforma de redes sociales” en un ERD completo y técnicamente preciso, elimina las barreras de entrada para el diseño de bases de datos. Ya sea que estés prototipando una nueva aplicación o documentando un sistema existente, esta herramienta proporciona un punto de partida sólido y profesional de inmediato.

Deje de dibujar cuadros uno por uno. Experimente la velocidad de la modelización asistida por IA hoy mismo.

Descargue Visual Paradigm Desktop y pruebe ahora la generación de diagramas con IA



Enlaces relacionados

Visual Paradigm ofrece un conjunto completo deherramientas ERD (diagramas de entidad-relación) que facilitan el diseño de esquemas de bases de datos escalables mediante editores visuales tradicionales yautomatización impulsada por IA. Estas herramientas admiten diversas notaciones, comonotación Chen, y permiten la transición sin problemas desdela modelización conceptual a la implementación física de la base de datosy la ingeniería inversa.

  1. Herramienta ERD de Visual Paradigm – Cree diagramas entidad-relación en línea: Una herramienta basada en web que permite el diseño intuitivoarrastre y sueltede esquemas profesionales de bases de datos.
  2. Diseño de bases de datos con herramientas ERD – Guía de Visual Paradigm: Un recurso para arquitectos centrados en la creación debases de datos escalables y robustasusando las mejores prácticas de modelado de datos.
  3. DBModeler AI: herramienta inteligente de modelado de bases de datos: Una aplicación impulsada por IA diseñada paramodelado automatizado de bases de datos, generación de esquemas y pruebas en tiempo real de SQL.
  4. Herramienta ERD gratuita – Diseñe bases de datos en línea con Visual Paradigm: Ofrece una solución sin instalación, basada en navegador, para creardiagramas profesionales entidad-relaciónsin costo alguno.
  5. Editor ERD de notación Chen – Modelado avanzado entidad-relación: Un editor especializado que ofrece soporte completo paraentidades, atributos, relaciones y cardinalidad utilizando la notación precisa de Chen.
  6. Herramienta Visual Paradigm ERD para el diseño de bases de datos – Solución completa: Una herramienta completa para desarrolladores y arquitectos paramodelar, visualizar y generarbases de datos con alta eficiencia.
  7. Nuevos tipos de diagramas añadidos al generador de diagramas de IA: DFD y ERD: Esta versión destaca la capacidad de generarERDs de inmediato a partir de promps en lenguaje natural utilizando IA.
  8. Simplificación de la modelización de entidades-relaciones con Visual Paradigm: Un artículo que detalla cómo simplificar el proceso de modelado desde elconcepto inicial hasta la implementación final de la base de datos.
  9. Introducción a la modelización de datos: ERD, generación de código y ingeniería inversa: Una guía introductoria que cubre el ciclo de vida esencial deel diagramado y la ingeniería inversabases de datos.
  10. ¿Qué es un diagrama entidad-relación (ERD)? – Guía de Visual Paradigm: Una guía explicativa que cubre los elementos fundamentalesde los componentes y su importanciade los ERD dentro del contexto más amplio del diseño de bases de datos.

A comprehensive guide to Entity-Relationship Diagram (ERD) modeling

ERDs remain one of the most important tools for designing relational databases, communicating data requirements, and avoiding costly redesigns later.

1. What is an ERD and Why Do We Use It?

An Entity-Relationship Diagram (ERD) is a visual model that shows:

  • The things we want to store (entities)
  • The properties of those things (attributes)
  • How those things are connected (relationships)
  • How many of each thing can be connected (cardinality / multiplicity)

Main purposes in 2025–2026:

  • Communicate structure between developers, analysts, product managers, and domain experts
  • Serve as single source of truth before writing DDL (CREATE TABLE …)
  • Catch logical mistakes early (redundancy, missing constraints, wrong cardinalities)
  • Support microservices / domain-driven design boundary identification
  • Generate documentation automatically in many modern tools

2. Core Notations Used Today

Three main families are still actively used:

Notation Popularity (2025) Readability Best For Symbols for cardinality
Crow’s Foot Highest Very high Most teams, tools (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Crow’s feet, bars, circles, dashes
Chen Medium Medium Academia, some conceptual modeling Numbers (1, N), diamonds heavy
IDEF1X Low Medium Some government / legacy systems Specific box-in-box notation

Crow’s Foot is the de-facto industrial standard in 2025–2026 → we will use it in this guide.

3. Basic Building Blocks (Crow’s Foot)

Concept Symbol Description Example
Strong Entity Rectangle Exists independently, has its own primary key Customer, Order, Product
Weak Entity Double rectangle Existence depends on owner entity; partial key + owner’s key = full key OrderLine (depends on Order)
Attribute Oval (connected to entity) Property of an entity name, price, email
Primary Key Underlined attribute Uniquely identifies entity instance customer_id, isbn
Multivalued Attr Double oval Can have multiple values (usually becomes separate table) phone_numbers, tags
Derived Attr Dashed oval Can be calculated from other attributes age (from birth_date)
Composite Attr Oval containing other ovals Attribute made of several sub-attributes full_address → street, city, zip

4. Relationships & Cardinality (The Heart of ERD)

Relationship = diamond (sometimes just a line in modern minimalist style)

Cardinality answers two questions for each side of the relationship:

  • Minimum number of related instances? (0 or 1)
  • Maximum number of related instances? (1 or many = N)
Symbol (Crow’s Foot) Minimum Maximum Meaning (from this side) Common name Example sentence
Circle (○) 0 — Optional Zero A customer may have placed zero orders
Short bar ( ) 1 — Mandatory One (exactly)
Crow’s foot (> ) 0 N Zero or many Optional many A customer can place many orders
Bar + crow’s foot (> ) 1 N One or many Mandatory many
Double bar ( ) 1 1 Exactly one

Common patterns (written left → right):

  • 1:1 || — || Person ↔ Passport (current)
  • 1:0..1 || — ○| Department ↔ Manager (some depts have no manager)
  • 1:N || — >| Author → Book
  • 1:0..N || — ○> Customer → Order
  • M:N >| — >| Student ↔ Course (many-to-many)

5. Participation Constraints

  • Total participation = double line from entity to relationship (every instance must participate)
  • Partial participation = single line (some instances may not participate)

Examples:

  • Every Order must have at least one OrderLine → total participation (double line) + 1..N
  • Not every Customer has placed an Order → partial + 0..N

6. Weak Entities & Identifying Relationships

Weak entity:

  • Cannot exist without its owner (strong entity)
  • Its primary key = owner’s PK + partial key (discriminator)

Symbol:

  • Double rectangle
  • Identifying relationship = double diamond or bold line
  • Usually 1:N identifying relationship (owner → many weak entities)

Classic example:

Order contains OrderLine
(double rect + bold line)
PK: order_id PK: (order_id, line_number)

7. Step-by-Step ERD Modeling Process (Practical 2025–2026 Workflow)

  1. Understand the domain deeply Talk to stakeholders → collect nouns & verbs

  2. List candidate entities (nouns) → Filter real-world objects that need to be stored independently

  3. List attributes for each entity → Mark primary keys (underlined) → Identify candidate keys / natural keys → Spot multivalued, composite, derived attributes

  4. Find relationships (verbs) → Ask: “Which entities are directly associated?” → Avoid transitive relationships (they usually hide missing entities)

  5. Determine cardinality & participation for each direction → Write 4–6 sentences using the template: “Each A can/must be associated with zero/one/many B.” “Each B can/must be associated with zero/one/many A.”

  6. Handle M:N relationships Almost always resolve them into junction table (weak or strong entity) Add attributes if the relationship itself has properties (e.g. enrollment_date, grade)

  7. Identify weak entities Ask: “Can this entity exist without the other?”

  8. Add supertype/subtype (if needed — inheritance) Use circle with d (disjoint) / o (overlapping)

  9. Review for common smells

    • Fan trap / chasm trap
    • Too many M:N without attributes → missing entity?
    • Redundant relationships
    • Missing mandatory participation
    • Entities with only foreign keys → probably weak entity

  10. Validate with stakeholders using concrete examples

8. Modern Best Practices & Tips (2025–2026)

  • Prefer minimalist style (no diamonds — just labeled lines)
  • Use verb phrases on relationship lines (places, contains, taught_by)
  • Color-code domains / bounded contexts in large models
  • Keep logical ERD separate from physical (data types, indexes come later)
  • Version control the .drawio / .dbml / .erd file
  • Use tools that can generate SQL / Prisma / TypeORM schema (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugins)
  • For very large systems → modular ERDs per bounded context

Quick Reference – Most Common Patterns

  • Customer 1 —— 0..* Order
  • Order 1 —— 1..* OrderLine
  • Product * —— * Category → resolve to junction + attributes
  • Employee 1 —— 0..1 Department (manager)
  • Department 1 —— 0..* Employee (members)
  • Person 1 —— 0..1 Car (current_car)

Recommended AI ERD Tool

Visual Paradigm offers a comprehensive ecosystem for ERD visual modeling, combining desktop-grade engineering power with cloud-based agility, AI acceleration, and team collaboration features. This makes it suitable for individual modelers, agile teams, enterprise architects, and database professionals working on everything from quick prototypes to complex legacy system re-engineering.

The ecosystem primarily consists of two main platforms that complement each other:

  • Visual Paradigm Desktop (downloadable application for Windows, macOS, Linux) — focused on deep, professional database engineering.
  • Visual Paradigm Online (browser-based, no installation required) — optimized for fast, collaborative, AI-assisted diagramming.

Both support core ERD notations (including Crow’s Foot and Chen), conceptual/logical/physical levels, and full traceability between model layers.

Key Ways the Ecosystem Helps in the ERD Visual Modeling Process

  1. Intuitive & Fast Diagram Creation
    • Drag-and-drop interface with resource-centric modeling (no constant toolbar switching).
    • Automatic foreign key column generation when creating relationships.
    • Support for all standard ERD elements: strong/weak entities, identifying/non-identifying relationships, multivalued/derived/composite attributes, stored procedures, triggers, views, unique constraints, etc.
    • Sub-diagrams help break large enterprise schemas into logical views.
  2. Full Lifecycle Support: Conceptual → Logical → Physical
    • One-click derivation: generate logical ERD from conceptual, physical from logical (with automatic traceability and navigation via Model Transitor).
    • Maintain consistency across abstraction levels — changes in one level can propagate intelligently.
  3. AI-Powered Acceleration (especially strong in VP Online)
    • DB Modeler AI and AI Diagram Generator — describe your data requirements in plain English (e.g., “We have customers who place orders containing products from multiple categories”), and the AI instantly generates a normalized, professional ERD complete with entities, relationships, and keys.
    • Supports Chen notation for ERD in the AI generator.
    • Ideal for rapid prototyping or when starting from vague business requirements.
  4. Database Engineering & Synchronization
    • Forward engineering — generate complete, error-free DDL scripts (or directly create/update databases) for major DBMS: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Reverse engineering — import existing databases and instantly reconstruct visual ERDs (extremely helpful for legacy systems or documentation recovery).
    • Patch / diff tool — compare model vs. live database, generate delta scripts to apply changes safely without data loss.
    • Enter sample data directly in ERD entities → export to database for quick seeding.
  5. Team Collaboration & Versioning
    • Real-time concurrent editing (multiple users on the same ERD simultaneously).
    • Built-in conflict detection and smart resolution.
    • Full revision history, commit/update, revert changes.
    • Commenting directly on diagram elements for feedback.
    • Publish & share — generate web links, embed diagrams, export to PDF/image/HTML for stakeholders who don’t have licenses.
    • Centralized cloud repository (VPository) keeps everyone aligned across dev/test/prod environments.
  6. Integration Across the Broader Modeling Ecosystem
    • Link ERD entities to other diagrams: reference a data entity in DFDs, UML class diagrams, wireframes, BPMN processes, etc.
    • Generate ORM code (Hibernate, etc.) from ERD → bridge visual model to application layer.
    • Visual Diff — compare different versions or model vs. database schema.
    • Export professional data dictionary / specifications for documentation & handover.

Quick Comparison: When to Use Which Part of the Ecosystem

Need / Scenario Recommended Platform Key Strengths in ERD Context
Deep reverse engineering, patching prod DB, ORM generation Desktop Full engineering suite, offline work, advanced synchronization
Quick sketches, AI-assisted design from text, zero setup Online AI generation, browser access, lightweight
Real-time team modeling sessions Online (or Desktop + Teamwork Server) Simultaneous editing, commenting, conflict resolution
Enterprise-scale schemas with sub-models Desktop Better performance for very large models
Stakeholder reviews & sharing Both (publish feature) Web links, embeds, PDF exports
Free / non-commercial use Community Edition (Desktop) or Free VP Online account Full ERD editing, limited advanced engineering

In summary, Visual Paradigm’s ecosystem removes friction at every stage of ERD modeling — from initial brainstorming (AI + quick drag-drop), through collaborative refinement and validation, to final implementation and maintenance (round-trip engineering). It is particularly strong when your workflow involves both visual communication and actual database delivery.

ERD Articles
