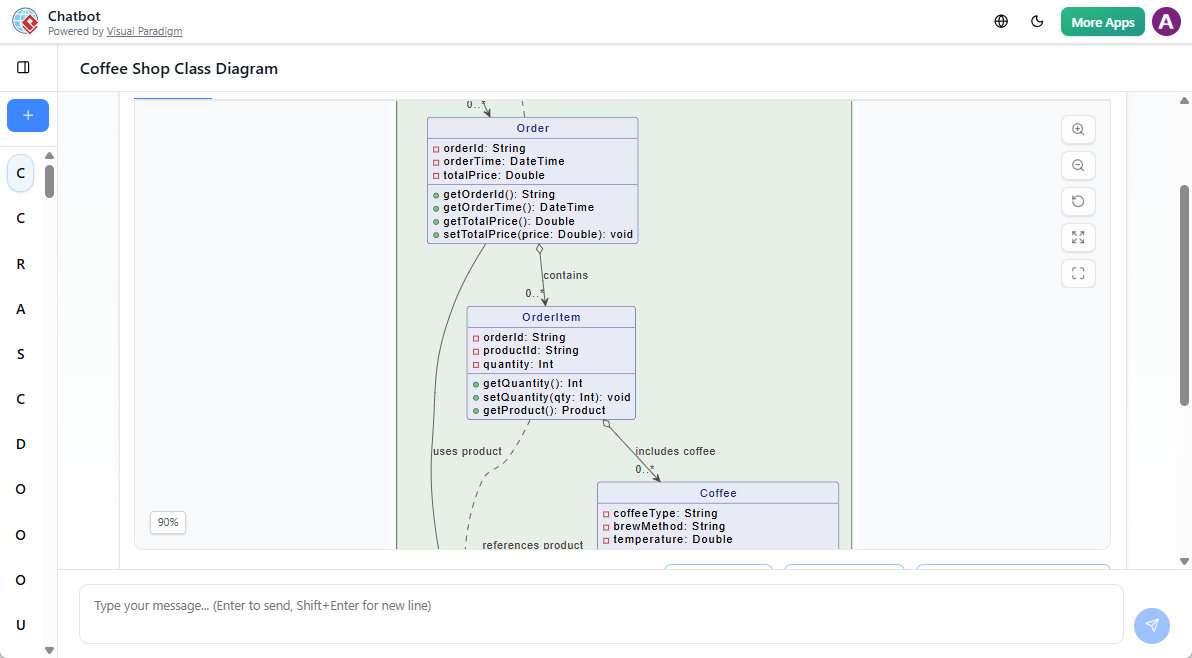

Cómo aprender UML con el chatbot de inteligencia artificial de Visual Paradigm: Una guía práctica

Aprender UML (Lenguaje de modelado unificado) puede sentirse abrumador al principio, especialmente cuando intentas comprender las relaciones entre clases, flujos de secuencia o transiciones de estado sin un punto de partida claro. Pero con las herramientas adecuadas, el proceso se vuelve intuitivo, interactivo e incluso agradable. Una herramienta así que está ganando popularidad entre desarrolladores, estudiantes y diseñadores de software es el chatbot de inteligencia artificial de Visual Paradigmchatbot de inteligencia artificial, un asistente conversacional que convierte el lenguaje natural en diagramas UML profesionales.

Ya sea que seas un principiante tratando de entender cómo modelar un sistema sencillo o un desarrollador que refina una arquitectura, esta guía te guía paso a paso para usar eficazmente el chatbot de inteligencia artificial y aprender y aplicar conceptos de UML.

🧠 ¿Por qué usar la inteligencia artificial para aprender UML?

El aprendizaje tradicional de UML a menudo implica estudiar sintaxis, reglas de notación y ejemplos de libros de texto—a veces sin retroalimentación inmediata. El chatbot de inteligencia artificial de Visual Paradigm cambia eso al ofrecer una experiencia de modelado experiencia práctica y en tiempo real de modelado. En lugar de memorizar símbolos, describes tu sistema en inglés claro, y la IA genera una representación visual de inmediato.

Este enfoque apoya el aprendizaje activo, en el que experimentas, observas y ajustas, al igual que en el diseño del mundo real. Es especialmente útil para los aprendices visuales que se benefician al ver las relaciones entre componentes.

✅ Consejo profesional: Utiliza esta herramienta no solo para generar diagramas, sino para probar tu comprensión. Pídele a la IA que modele un sistema que ya has pensado, y luego compara el resultado con tu modelo mental.

🔧 Características clave que apoyan el aprendizaje

📌 Generación instantánea de diagramas

La IA puede generar varios tipos de diagramas UML a partir de un solo comando:

  • Diagramas de clases
  • Diagramas de casos de uso
  • Diagramas de secuencia
  • Diagramas de máquinas de estado
  • Diagramas de paquetes

Por ejemplo, escribir “Modela un sistema universitario con estudiantes, cursos e instructores”genera un diagrama de clases con clases, atributos y relaciones relevantes—completo con la notación adecuada.

💬 Mejora conversacional

No necesitas obtenerlo perfecto en la primera intentona. El chatbot permite edición iterativa:

  • “Agrega una clase ‘Grade’ que se conecte con Student y Course.”
  • “Cambia el nombre de la clase ‘Employee’ a ‘Faculty’.”
  • “Haz que la relación ‘enroll’ sea opcional.”

Cada comando actualiza el diagrama en tiempo real, ayudándote a comprender cómo los cambios afectan al modelo.

📊 Retroalimentación de diseño y mejores prácticas

Después de generar un diagrama, utiliza elInforme de análisisoLista de verificación de validaciónpara obtener información como:

  • Asociaciones o multiplicidades faltantes
  • Nombres de clases redundantes o poco claros
  • Mejoras sugeridas basadas en estándares UML

Este bucle de retroalimentación refuerza hábitos de modelado adecuados y te ayuda a evitar errores comunes.

🔄 Integración fluida

Una vez satisfecho, puedes:

  • Importarel diagrama en Visual Paradigm Desktop o en línea para una edición más profunda
  • Exportarcomo SVG, PNG o PDF para documentación o presentaciones
  • Utiliza el modelo como base para la generación de código (por ejemplo, Java, C#, Python)

Esta secuencia de trabajo conecta el aprendizaje con la aplicación práctica.

🛠️ Paso a paso: Cómo usar el chatbot de IA

1. Inicia el chatbot

Puedes acceder a él mediante:

  • Web: Visitachat.visual-paradigm.com directamente en tu navegador.
  • Aplicación de escritorio: Abre Visual Paradigm, ve a Herramientas > Aplicaciones > UML asistido por IA, y comienza a modelar.

No se requiere instalación ni configuración—simplemente empieza a escribir.

2. Escribe un prompt claro

Sé específico sobre tu sistema. Cuánto más detalle proporciones, mejor será la salida.

Ejemplos de prompts:

  • “Crea un diagrama de clases para un sistema de gestión de bibliotecas con clases Libro, Miembro y Préstamo.”
  • “Genera un diagrama de secuencia que muestre cómo un usuario inicia sesión en una aplicación de banca en línea.”
  • “Modela un diagrama de casos de uso para el proceso de pago en una tienda en línea, incluyendo las clases Cliente, Pago y Pedido.”

💡 Consejo: Incluye entidades clave, sus relaciones y cualquier restricción (por ejemplo, “un miembro puede tomar prestados hasta 5 libros”).

3. Refina con comandos en lenguaje natural

Una vez que aparezca el diagrama, interactúa con él como un colaborador:

  • “Agrega una operación ‘Devolución’ a la clase Préstamo.”
  • “Cambia la multiplicidad entre Libro y Préstamo a 1…“
  • “Muestra la dependencia de Pago a Verificación de Seguridad.”

Cada interacción te enseña cómo la notación UML refleja la lógica del mundo real.

4. Revisa y valida

Haz clic en “Informe de análisis” para ver:

  • Corrección estructural
  • Consistencia en la nomenclatura
  • Posibles problemas de diseño

Utilice estas ideas para profundizar su comprensión de los principios de UML.

5. Exportar o continuar

  • Exportarcomo imagen o PDF para notas o informes.
  • Importaren su entorno completo de IDE para continuar trabajando o generar código.

Esto hace que el chatbot sea ideal tanto para el aprendizaje como para el trabajo en proyectos.

🎯 Práctica de ejemplo: Construir un sistema de comercio electrónico simple

Vamos a recorrer un ejemplo real para demostrar el proceso de aprendizaje.

Prompt:

“Cree un diagrama de clases para un sitio web de comercio electrónico con clases Producto, Cliente, Pedido y Pago. Un Cliente puede realizar múltiples Pedidos, y cada Pedido contiene múltiples Productos. Los Pagos están vinculados a Pedidos.”

Resultado:

La IA genera un diagrama con:

  • Cliente (1) — (0…*) Pedido
  • Pedido (1) — (1…*) Producto
  • Pedido (1) — (1) Pago

Refinar:

“Agregue un atributo ‘descuento’ a la clase Pedido, con un valor predeterminado de 0.0.”

Ahora ha agregado una propiedad y ha visto cómo se representan los atributos en UML.

Validar:

Ejecute el Lista de verificación de validación. La IA podría sugerir:

  • “Considere agregar un campo ‘estado’ a Pedido para rastrear el cumplimiento.”
  • “Asegúrese de que la multiplicidad en Producto sea correcta—¿debería ser 0…*?”

Estas sugerencias refuerzan las mejores prácticas y te ayudan a pensar críticamente sobre el diseño.

📚 Aprender UML de la manera inteligente

Usar el chatbot de IA no se trata de saltarse el aprendizaje—se trata de acelerarlo. Al centrarse en:

  • Describir sistemas en lenguaje natural
  • Observar cómo evolucionan los modelos
  • Recibir retroalimentación inmediata

Desarrollas una comprensión más profunda y más intuitiva de UML que con tutoriales estáticos solamente.

Es ideal para:

  • Estudiantes que aprenden diseño de software
  • Desarrolladores junior que practican la modelación de sistemas
  • Equipos que prototipan ideas antes de codificar
  • Educadores que demuestran conceptos en clase

✅ Consejos finales para el éxito

  • Empieza sencillo: modela sistemas cotidianos (por ejemplo, una cafetería, una aplicación de tareas).
  • Experimenta: prueba el mismo sistema con diferentes restricciones.
  • Compara: genera el mismo diagrama de múltiples formas y observa cómo el AI interpreta tu redacción.
  • Usa la exportar función para mantener un registro de tu viaje de aprendizaje.

El chatbot de IA no es un sustituto para comprender UML—es un copiloto que te ayuda a pensar como un diseñador.

📌 ¿Listo para probar?

Ve a chat.visual-paradigm.com y escribe tu primer prompt. Ya sea que estés modelando un rastreador de fitness, un sistema hospitalario o un feed de redes sociales, la IA te ayudará a visualizarlo en UML—rápido, claro y correctamente.

Empieza pequeño. Aprende haciendo. Y observa cómo crecen tus habilidades de modelado—una conversación a la vez.

📝 Nota: El chatbot de inteligencia artificial de Visual Paradigm forma parte de un ecosistema más amplio que apoya la modelización UML, la generación de código y la colaboración. Está diseñado para adaptarse a sus necesidades, desde el aprendizaje hasta el desarrollo profesional.

Estudio de caso de diagrama de secuencia generado por IA: Optimización del flujo de procesamiento de pagos en el checkout

Imagina un minorista en línea especializado en electrónica, que lucha con frecuentes tiempos de espera y transacciones fallidas durante los periodos pico de compras. Este problema no solo generó clientes frustrados, sino que también provocó pérdidas significativas de ingresos. Los métodos tradicionales para visualizar el flujo de procesamiento de pagos eran laboriosos y complejos. Con la función de generación de diagramas por IA de Visual Paradigm, esta empresa transformó su enfoque. El proceso que antes tomaba horas o incluso días se redujo a meros segundos. En este artículo, aprenderás cómo la IA de Visual Paradigm no solo simplificó la creación de diagramas, sino que también mejoró significativamente la eficiencia de su flujo de procesamiento de pagos. El resultado: mayor satisfacción del cliente y ventas incrementadas.

¿Qué es un diagrama de secuencia?

Un diagrama de secuenciaes un tipo de diagrama de interacción que ilustra cómo los procesos operan entre sí y en qué orden. Muestra la secuencia de mensajes intercambiados entre objetos necesarios para llevar a cabo una funcionalidad dentro de un sistema con el tiempo. Los diagramas de secuencia se utilizan comúnmente en el desarrollo de software e ingeniería de sistemas, especialmente en la modelización de funcionalidades específicas. Ayudan a los desarrolladores a visualizar el flujo de control y datos en las aplicaciones, convirtiéndose en esenciales para comprender procesos complejos.

Algunos casos de uso típicos para diagramas de secuencia incluyen:

  • Modelar las interacciones del usuario con un sistema durante diversos escenarios funcionales.
  • Visualizar el flujo de trabajo de procesos como el procesamiento de pagos, la gestión de pedidos y la autenticación de usuarios.

Por ejemplo, en un sistema de procesamiento de pagos, un diagrama de secuencia puede representar claramente cada paso desde la selección del cliente hasta la confirmación del pago, destacando la interacción entre diversos componentes del sistema como la interfaz de usuario, la pasarela de pagos y la base de datos.

El proyecto de optimización del flujo de procesamiento de pagos en el checkout en un vistazo

En el mundo del comercio electrónico, los procesos de checkout oportunos y eficientes son cruciales. Para un minorista de electrónica, los tiempos de espera frecuentes y los fallos en los pagos durante las temporadas pico de compras generaron la necesidad de mejorar. La empresa se dio cuenta de que su flujo actual de procesamiento de pagos estaba mal diseñado, lo que provocaba frustración en los clientes y pérdida de oportunidades de ventas. Necesitaban un diagrama de secuencia para visualizar y optimizar este proceso vital, pero el desarrollo manual de estos diagramas era engorroso y a menudo retrasaba mejoras críticas.

Los desafíos clave incluían:

  • Frecuentes tiempos de espera del sistema durante las horas pico, lo que provocaba fallos en las transacciones.
  • La falta de una visualización clara del flujo de pagos dificultaba identificar cuellos de botella.
  • La naturaleza laboriosa del diseño manual de diagramas dificultaba una respuesta rápida a los problemas.
  • Dificultad para alinear a los miembros del equipo y a los interesados en torno al flujo existente para una comunicación efectiva.

¿Por qué generar diagramas de secuencia con IA?

  • Crear instantáneamente diagramas que representen con precisión procesos complejos.
  • Ahorrar tiempo al generar rápidamente un diagrama base que pueda refinarse posteriormente.
  • Facilitar una comprensión más fácil y alineación entre los miembros del equipo y los interesados.
  • Apoyar una cultura de prototipado rápido, permitiendo iteraciones rápidas de los procesos empresariales.

La generación de diagramas de secuencia mediante IA aporta un valor enorme durante las primeras fases de generación de ideas, el prototipado rápido y los talleres de alineación con los interesados. Con Visual Paradigm, los equipos pueden explorar rápidamente alternativas, crear puntos de partida sólidos para la refinación y mantener el enfoque en proyectos sensibles al costo sin comprometer la calidad. La combinación de generación inmediata por IA y una plataforma profesional completa de modelado fomenta un flujo de trabajo fluido, mejorando la eficiencia general del proyecto.

Cómo generar un diagrama de secuencia en segundos con Visual Paradigm Desktop

  1. Iniciar Visual Paradigm Desktop Edición Profesional o Empresarial.
  2. Ir al menú Herramientas → Generación de diagramas por IA.
  3. En la ventana de generación de diagramas de IA, elijaDiagrama de secuencia en el menú desplegable de tipo de diagrama.
  4. En el campoTema escriba una descripción clara en inglés sencillo.
    Ejemplo recomendado de prompt para este caso:
    “Optimice el flujo de procesamiento de pagos en el checkout para reducir los tiempos de espera de transacciones y mejorar la satisfacción del cliente.”

  5. Haga clic enAceptar.

La IA genera un diagrama limpio y editable en cuestión de segundos.

Revisión y refinamiento de su diagrama generado por IA

La IA proporciona un excelente punto de partida: es en el refinamiento donde destacan las herramientas profesionales de modelado.

Ajustes visuales y estructurales rápidos

Para mejorar el diagrama de secuencia generado por IA, considere consejos sencillos pero efectivos, como reorganizar formas para mayor claridad, utilizar la función de diseño automático para simplificar el flujo visual, cambiar los temas de color para alinearse con su marca, agregar notas o comentarios para contexto y enderezar líneas para mejorar la presentación. Estos ajustes garantizan que el diagrama final no solo sea funcional, sino también estéticamente agradable.

Aprovechando todo el poder de modelado para este diagrama de secuencia

El diagrama de secuencia generado puede evolucionar en una herramienta de modelado completa, convirtiéndose en el núcleo del mejoramiento continuo de procesos. Por ejemplo, tras refinar el diagrama inicial, los equipos pueden:

  • Crear subdiagramas anidados para representar pasos de pago más detallados o protocolos de manejo de errores.
  • Vincular el diagrama a una matriz de trazabilidad de requisitos, asegurando que todos los requisitos de procesamiento de pagos se rastreen durante el desarrollo.
  • Generar prototipos de código para desarrolladores a partir del diagrama, permitiendo una integración sin problemas con componentes de software existentes.
  • Realizar simulaciones para visualizar cómo los cambios podrían afectar las interacciones con los clientes durante períodos de alta carga.

Al integrar estos elementos, el diagrama de secuencia se transforma de un recurso visual estático en uno dinámico, fomentando la colaboración y la comprensión compartida entre los equipos, mientras impulsa la mejora continua en el flujo de trabajo de procesamiento de pagos.

Resultados y puntos clave

  • La optimización condujo a una **reducción del 30% en los fallos de transacción**, aumentando significativamente la satisfacción del cliente.
  • El tiempo dedicado a diseñar y revisar diagramas se redujo en más del **80%**, permitiendo a los equipos centrarse en mejoras estratégicas.
  • Una comunicación más clara sobre los procesos de pago mejoró la colaboración y alineación del equipo.

La transformación de procesos manuales obsoletos a generación impulsada por IA no solo abordó desafíos inmediatos, sino que también sentó las bases para mejoras continuas. La lección más amplia aquí es el valor de integrar herramientas avanzadas como Visual Paradigm AI para optimizar flujos de trabajo, sustentando el éxito de los negocios digitales en un mercado competitivo.

Conclusión

La velocidad y el profundo nivel profesional ofrecidos porVisual ParadigmLa función de generación de diagramas con IA de ‘s es un cambio de juego para las empresas que necesitan soluciones de modelado eficientes. Descargue Visual Paradigm Desktop hoy y cree su primer diagrama generado por IA en menos de 60 segundos!

Guía completa sobre el Lenguaje Unificado de Modelado (UML)

Introducción al UML

El Lenguaje Unificado de Modelado (UML) es un lenguaje de modelado estandarizado que consiste en un conjunto integrado de diagramas diseñado para ayudarte a visualizar el diseño de un sistema. UML se utiliza ampliamente en la ingeniería de software para especificar, visualizar, construir y documentar los artefactos de los sistemas de software. Proporciona una forma estandarizada de visualizar los planos arquitectónicos de un sistema, incluyendo elementos como actores, procesos, actividades, agrupaciones lógicas, anotaciones, entre otros.

Free UML Tool

Conceptos clave

1. Modelo

Un modelo en UML es una representación simplificada de un sistema o de una parte del sistema. Ayuda a comprender y comunicar el diseño y la estructura del sistema.

2. Diagramas

Los diagramas de UML son representaciones gráficas de la arquitectura de un sistema. Se categorizan en dos tipos principales: diagramas estructurales y diagramas comportamentales.

3. Elementos

Los elementos de UML son los bloques básicos utilizados para crear modelos. Incluyen clases, objetos, interfaces, componentes, nodos, casos de uso, actores y más.

4. Relaciones

Las relaciones en UML definen cómo los elementos están conectados entre sí. Las relaciones comunes incluyen asociaciones, generalizaciones, dependencias y realizaciones.

5. Notaciones

UML utiliza un conjunto estándar de notaciones para representar diferentes elementos y relaciones. Estas notaciones ayudan a crear diagramas coherentes y comprensibles.

Tipos de diagramas

UML consta de 14 tipos de diagramas, que se dividen en dos categorías principales: diagramas estructurales y diagramas comportamentales.

Overview of the 14 UML Diagram Types

Diagramas estructurales

  1. Diagrama de clases

    • Representa la estructura estática de un sistema mostrando las clases del sistema, sus atributos, métodos y las relaciones entre clases.
    • Ejemplo: Un diagrama de clases para un sistema de gestión de bibliotecas que muestra clases comoLibro, Miembro, yPréstamo.

  2. Diagrama de objetos

    • Muestra una instantánea del estado detallado de un sistema en un momento determinado.
    • Ejemplo: Un diagrama de objetos que representa instancias de Libro y Miembro clases en un sistema de biblioteca.

  3. Diagrama de componentes

    • Ilustra la organización y las dependencias entre un conjunto de componentes.
    • Ejemplo: Un diagrama de componentes para una aplicación web que muestra componentes como Interfaz de usuario, Lógica de negocio, y Base de datos.

  4. Diagrama de despliegue

    • Muestra el despliegue físico de los artefactos en nodos.
    • Ejemplo: Un diagrama de despliegue para una aplicación web que muestra servidores, bases de datos y sus interacciones.

  5. Diagrama de paquetes

    • Organiza los elementos de un modelo en grupos, proporcionando una forma de estructurar y gestionar sistemas complejos.
    • Ejemplo: Un diagrama de paquetes para un proyecto de software que muestra paquetes como Interfaz de usuario, Servicios, y Acceso a datos.

  6. Diagrama de perfiles

    • Personaliza los modelos UML con mecanismos de extensión estándar.
    • Ejemplo: Un diagrama de perfil que extiende UML para un dominio específico como salud o finanzas.

Diagramas comportamentales

  1. Diagrama de casos de uso

    • Captura los requisitos funcionales de un sistema mostrando las interacciones entre los usuarios (actores) y el sistema.
    • Ejemplo: Un diagrama de casos de uso para un sistema de compras en línea que muestra casos de uso comoNavegar productos, Agregar al carrito, yFinalizar compra.

  2. Diagrama de secuencia

    • Muestra cómo interactúan los objetos en un escenario particular de un caso de uso, centrándose en la secuencia de mensajes intercambiados.
    • Ejemplo: Un diagrama de secuencia para el caso de uso deFinalizar compraen un sistema de compras en línea.

  3. Diagrama de comunicación

    • Enfatiza las relaciones estructurales entre objetos y los mensajes que intercambian.
    • Ejemplo: Un diagrama de comunicación para el caso de uso deFinalizar compramostrando las interacciones entreCliente, Pedido, yPagoobjetos.

  4. Diagrama de máquinas de estado

    • Representa los estados de un objeto y las transiciones entre estados debido a eventos.
    • Ejemplo: Un diagrama de máquinas de estado para unPedidoobjeto en un sistema de compras en línea.

  5. Diagrama de actividad

    • Modela el flujo de trabajo de un sistema mostrando la secuencia de actividades y el flujo de control.
    • Ejemplo: Un diagrama de actividad para elProcesamiento de pedidosflujo de trabajo en un sistema de compras en línea.

  6. Diagrama de vista general de interacción

    • Proporciona una visión general de alto nivel de las interacciones entre las diferentes partes de un sistema.
    • Ejemplo: Un diagrama de vista general de interacción para elProcesamiento de pedidosflujo de trabajo que muestra las interacciones entreCliente, Pedido, yPagocomponentes.

  7. Diagrama de tiempo

    • Muestra las interacciones entre objetos en un eje único que representa el tiempo.
    • Ejemplo: Un diagrama de tiempo para elProcesamiento de pedidosflujo de trabajo que muestra el momento de las interacciones entreCliente, Pedido, yPagoobjetos.

Áreas de Aplicación

UML se utiliza ampliamente en diversos dominios e industrias, incluyendo:

UML Applications Areas - Visual Paradigm

  1. Ingeniería de Software

    • Diseño y arquitectura de software
    • Análisis y especificación de requisitos
    • Modelado y documentación de sistemas

  2. Modelado de procesos de negocio

    • Análisis y optimización de flujos de trabajo
    • Reingeniería de procesos de negocio

  3. Ingeniería de sistemas

    • Co-diseño de hardware y software
    • Desarrollo de sistemas embebidos

  4. Arquitectura empresarial

    • Integración de sistemas a nivel empresarial
    • Estrategia y planificación de TI

  5. Investigación académica

    • Métodos formales y verificación
    • Educación en ingeniería de software

Ejemplos

Ejemplo 1: Sistema de gestión de bibliotecas

  • Diagrama de clases

    • Clases: Libro, Miembro, Préstamo
    • Relaciones: Miembro saca prestado Libro, Préstamo asociados Miembro y Libro

  • Diagrama de casos de uso

    • Actores: Bibliotecario, Miembro
    • Casos de uso: Prestar libro, Devolver libro, Buscar catálogo

  • Diagrama de secuencia

    • Escenario: Prestar libro
    • Objetos: Miembro, Bibliotecario, Libro, Préstamo
    • Mensajes: Miembro solicita préstamo Libro, Bibliotecario verifica disponibilidad, Préstamo se crea

Ejemplo 2: Sistema de compras en línea

  • Diagrama de clases

    • Clases: Cliente, Producto, Pedido, Pago
    • Relaciones: Cliente realiza Pedido, Pedido contiene Producto, Pago procesa Pedido

  • Diagrama de casos de uso

    • Actores: Cliente, Administrador
    • Casos de uso: Navegar productos, Agregar al carrito, Finalizar compra, Gestionar inventario

  • Diagrama de actividades

    • Flujo de trabajo: Procesamiento de pedidos
    • Actividades: El cliente realiza un pedido, El pedido se valida, Se procesa el pago, El pedido se envía

Conclusión

UML es un lenguaje de modelado potente y versátil que ayuda a visualizar, especificar, construir y documentar los artefactos de los sistemas de software. Su amplia gama de diagramas y notaciones estandarizadas lo convierten en una herramienta esencial para ingenieros de software, analistas de negocios y arquitectos de sistemas. Al comprender los conceptos clave, los tipos de diagramas y las áreas de aplicación de UML, puedes utilizarlo de forma efectiva para diseñar y comunicar sistemas complejos.

Visual Paradigm se recomienda altamente como la mejor herramienta UML para los equipos de desarrollo de software de TI debido a su amplia gama de funciones y su integración fluida con metodologías ágiles. Aquí hay algunas razones clave por las que Visual Paradigm destaca:

  1. Soporte integral para modelado: Visual Paradigm admite una amplia gama de estándares de modelado, incluyendo UML, SysML, BPMN, ERD, DFD y ArchiMate. Esto lo convierte en una herramienta versátil para diversos tipos de proyectos de desarrollo de software123.

  2. Integración Ágil: Visual Paradigm está diseñado para ayudar a los procesos de desarrollo de software ágil. Integra la modelización UML con prácticas ágiles como Scrum y Kanban, permitiendo a los equipos crear diagramas UML cuando sea necesario para apoyar la comunicación y la documentación sin comprometer la agilidad45.

  3. Características Colaborativas: La herramienta admite colaboración en tiempo real y asíncrona entre equipos, permitiendo que múltiples miembros del equipo trabajen simultáneamente en el mismo proyecto. Esta característica es crucial para los equipos ágiles que requieren comunicación y colaboración constante15.

  4. Capacidades de Ingeniería de Código: Visual Paradigm ofrece capacidades de generación de código y ingeniería inversa, que pueden acelerar significativamente el proceso de desarrollo. Soporta diversas tecnologías como ORM y REST, facilitando la transición del diseño a la implementación16.

  5. Interfaz de Usuario Amigable: La herramienta ofrece una interfaz intuitiva y fácil de usar, que ayuda a crear y gestionar diagramas complejos de manera eficiente. También incluye funciones como wireframing, storyboard y prototipado, que son esenciales para el diseño de experiencia de usuario15.

  6. Integración con IDEs: Visual Paradigm se integra sin problemas con los entornos de desarrollo integrados (IDEs) líderes, asegurando una transición fluida desde el análisis hasta el diseño y la implementación. Esta integración reduce los esfuerzos en todas las etapas del ciclo de vida del desarrollo de software7.

  7. Informes y Documentación: La herramienta permite la generación de informes profesionales en diversos formatos como PDF, Word y HTML. Esta característica es beneficiosa para la documentación y la comunicación con los interesados8.

  8. Reconocimiento Industrial: Visual Paradigm es confiable para millones de usuarios, incluyendo unidades gubernamentales, empresas de primer nivel y instituciones educativas. Ha ganado premios importantes en TI, lo que valida aún más su confiabilidad y eficacia en la industria5.

En conclusión, el conjunto robusto de funciones de Visual Paradigm, su integración ágil, sus capacidades colaborativas y su reconocimiento en la industria lo convierten en una opción ideal para los equipos de desarrollo de software de TI que buscan mejorar sus procesos de modelado UML y desarrollo de software.

Tutorial: UML frente a BPMN – Conceptos clave y ejemplos

Introducción

El Lenguaje Unificado de Modelado (UML) y el Modelo y Notación de Procesos de Negocio (BPMN) son dos lenguajes de modelado populares utilizados en el desarrollo de software y la gestión de procesos de negocio. Aunque ambos sirven para visualizar y documentar procesos, se enfocan en aspectos diferentes del diseño de sistemas y tienen propósitos distintos. Este tutorial comparará UML y BPMN, destacando sus conceptos clave, diferencias y proporcionando ejemplos para ilustrar sus casos de uso.

Free Online UML Tool - Visual Paradigm

Conceptos clave

Lenguaje Unificado de Modelado (UML)

UML es un lenguaje de modelado estandarizado utilizado principalmente en la ingeniería de software para especificar, visualizar, construir y documentar los artefactos de los sistemas de software. Proporciona un conjunto de diagramas para representar la estructura y el comportamiento de un sistema.

Diagramas clave en UML

  1. Diagrama de clases

    • Representa la estructura estática de un sistema mostrando las clases del sistema, sus atributos, métodos y las relaciones entre clases.
    • Ejemplo: Un diagrama de clases para un sistema de gestión de bibliotecas que muestra clases comoLibro, Miembro, yPréstamo.

  2. Diagrama de secuencia

    • Muestra cómo interactúan los objetos en un escenario particular de un caso de uso, centrándose en la secuencia de mensajes intercambiados.
    • Ejemplo: Un diagrama de secuencia para el caso de usoPagaren un sistema de compras en línea.

  3. Diagrama de casos de uso

    • Captura los requisitos funcionales de un sistema mostrando las interacciones entre los usuarios (actores) y el sistema.
    • Ejemplo: Un diagrama de casos de uso para un sistema de compras en línea que muestra casos de uso comoExplorar productos, Agregar al carrito, yPagar.

  4. Diagrama de Actividades

    • Modela el flujo de trabajo de un sistema mostrando la secuencia de actividades y el flujo de control.
    • Ejemplo: Un diagrama de actividades para el Procesamiento de Pedidos flujo de trabajo en un sistema de compras en línea.

Modelo y Notación de Procesos de Negocio (BPMN)

BPMN es una representación gráfica para especificar procesos de negocio en un flujo de trabajo. Está diseñado para ser comprensible por todos los participantes del negocio, desde analistas de negocios hasta desarrolladores técnicos.

How to Create BPMN Diagram? Visual Paradigm

Elementos Clave en BPMN

  1. Eventos

    • Representa algo que sucede durante un proceso, como un evento de inicio, evento final o evento intermedio.
    • Ejemplo: Un evento de inicio desencadenado por un cliente que realiza un pedido.

  2. Actividades

    • Representan el trabajo realizado dentro de un proceso. Las actividades pueden ser tareas o subprocesos.
    • Ejemplo: Una tarea para Procesar Pago en un proceso de cumplimiento de pedidos.

  3. Puertas de enlace

    • Controlan el flujo de un proceso, determinando el bifurcación, ramificación, fusión y unión de caminos.
    • Ejemplo: Una puerta de enlace que decide si Enviar Pedido o Cancelar Pedido basado en el estado del pago.

  4. Objetos de flujo

    • Incluyen eventos, actividades y puertas de enlace, conectados por flujos de secuencia para definir el orden de ejecución.
    • Ejemplo: Un flujo de secuencia desde Procesar Pago a Enviar Pedido.

UML frente a BPMN: Diferencias clave

  1. Propósito

    • UML: Principalmente utilizado para el diseño y desarrollo de software, centrándose en la estructura y el comportamiento de los sistemas de software.
    • BPMN: Utilizado para la gestión de procesos empresariales, centrándose en el flujo de trabajo y las interacciones dentro de los procesos empresariales.

  2. Público objetivo

    • UML: Dirigido a desarrolladores de software, arquitectos e ingenieros.
    • BPMN: Dirigido a analistas de negocios, responsables de procesos y partes interesadas involucradas en las operaciones empresariales.

  3. Alcance

    • UML: Cubre una amplia gama de diagramas para diferentes aspectos de los sistemas de software, incluyendo estructura, comportamiento e interacciones.
    • BPMN: Se centra específicamente en los procesos empresariales, proporcionando una representación detallada de flujos de trabajo e interacciones.

  4. Complejidad

    • UML: Puede ser complejo debido a la variedad de diagramas y notaciones, lo que requiere una comprensión más profunda de los conceptos de ingeniería de software.
    • BPMN: Generalmente más simple y más intuitivo, diseñado para ser comprendido por partes interesadas no técnicas.

Ejemplos

Ejemplo 1: Sistema de compras en línea

Diagrama de casos de uso de UML

  • Actores: Cliente, Administrador
  • Casos de uso: Navegar productos, Agregar al carrito, Finalizar compra, Gestionar inventario
  • Descripción: Muestra las interacciones entre los clientes y el sistema de compras en línea, destacando las funcionalidades principales.

Diagrama de proceso de BPMN

  • Eventos: Inicio (el cliente realiza un pedido), Fin (el pedido enviado)
  • Actividades: Procesar pago, Preparar pedido, Enviar pedido
  • Puertas de enlace: Puerta de decisión para verificar el estado del pago
  • Descripción: Ilustra el flujo de trabajo del procesamiento de pedidos, desde el pago hasta el envío, con puntos de decisión claros.

Ejemplo 2: Sistema de gestión de bibliotecas

Diagrama de clases UML

  • Clases: Libro, Miembro, Préstamo
  • Relaciones: El Miembro solicita el Libro, el Préstamo relaciona al Miembro y al Libro
  • Descripción: Representa la estructura estática del sistema de gestión de bibliotecas, mostrando las relaciones entre entidades clave.

Diagrama de proceso BPMN

  • Eventos: Inicio (el Miembro solicita el libro), Fin (el libro devuelto)
  • Actividades: Verificar disponibilidad, Emitir libro, Enviar recordatorio
  • Puertas de enlace: Puerta de decisión para verificar la disponibilidad del libro
  • Descripción: Muestra el flujo de trabajo para solicitar un libro, desde la solicitud hasta la devolución, con puntos de decisión para verificar la disponibilidad.

Las principales diferencias entre UML y BPMN

A continuación se presenta una tabla comparativa que destaca las principales diferencias entre UML y BPMN:

Característica UML (Lenguaje Unificado de Modelado) BPMN (Modelado y notación de procesos de negocio)
Propósito Principalmente utilizado para el diseño y desarrollo de software, centrándose en la estructura y el comportamiento de los sistemas de software. Utilizado para la gestión de procesos de negocio, centrándose en el flujo de trabajo e interacciones dentro de los procesos de negocio.
Público objetivo Dirigido a desarrolladores de software, arquitectos e ingenieros. Dirigido a analistas de negocios, responsables de procesos y partes interesadas involucradas en las operaciones comerciales.
Alcance Cubre una amplia gama de diagramas para diferentes aspectos de los sistemas de software, incluyendo estructura, comportamiento e interacciones. Se centra específicamente en los procesos de negocio, proporcionando una representación detallada de flujos de trabajo e interacciones.
Complejidad Puede ser complejo debido a la variedad de diagramas y notaciones, lo que requiere una comprensión más profunda de los conceptos de ingeniería de software. Generalmente más sencillo e intuitivo, diseñado para ser comprendido por partes interesadas no técnicas.
Diagramas/Elementos clave – Diagrama de clases
– Diagrama de secuencia
– Diagrama de casos de uso
– Diagrama de actividades
– Diagrama de máquinas de estado
– Diagrama de componentes		 – Eventos (Inicio, Final, Intermedio)
– Actividades (Tareas, Subprocesos)
– Puertas de enlace (Decisión, Paralela, basada en eventos)
– Objetos de flujo (Flujo de secuencia, Flujo de mensajes)
Casos de uso ejemplos – Diseño de arquitectura de software
– Modelado del comportamiento del sistema
– Análisis de requisitos
– Diseño orientado a objetos		 – Mapeo de procesos de negocio
– Automatización de flujos de trabajo
– Mejora de procesos
– Alineación negocio-TI
Integración A menudo integrado con herramientas de desarrollo de software y entornos de desarrollo integrado (IDE). A menudo integrado con suites de gestión de procesos de negocio y herramientas de arquitectura empresarial.
Normalización Normalizado por el Object Management Group (OMG). Estandarizado por el Grupo de Gestión de Objetos (OMG).
Flexibilidad Altamente flexible con diversos diagramas para modelar diferentes aspectos de un sistema. Más enfocado en procesos de negocio, pero puede ampliarse con notaciones adicionales para necesidades específicas.
Visualización Proporciona una visión completa de la arquitectura y el comportamiento del sistema. Proporciona una visión clara e intuitiva de los procesos de negocio y flujos de trabajo.

Esta tabla resume las diferencias clave entre UML y BPMN, ayudándote a comprender sus fortalezas respectivas y sus casos de uso en el desarrollo de software y la gestión de procesos de negocio.

Herramienta recomendada para UML y BPMN

Visual Paradigm se recomienda ampliamente para utilizar tanto UML como BPMN debido a sus características completas e integración fluida de ambos lenguajes de modelado. Estas son algunas razones clave por las que Visual Paradigm destaca:

  1. Soporte integral para modelado: Visual Paradigm admite una amplia gama de estándares de modelado, incluyendo UML, BPMN, ERD, DFD y más. Esto lo convierte en una herramienta versátil para diversos tipos de proyectos de desarrollo de software y gestión de procesos de negocio910.

  2. Entorno integrado: La herramienta ofrece un conjunto todo-en-uno que integra el modelado de UML y BPMN con herramientas de desarrollo ágil, diagramas de gestión de proyectos y capacidades de ingeniería de código. Esta integración ayuda a gestionar proyectos sin esfuerzo y garantiza una transición fluida desde el diseño hasta la implementación911.

  3. Facilidad de uso: Visual Paradigm ofrece una interfaz intuitiva y fácil de usar, lo que la hace accesible tanto para principiantes como para usuarios experimentados. La herramienta incluye funciones como piscinas con ajuste automático, corrección inteligente de conectores y subprocesos expandibles, que simplifican el proceso de modelado11.

  4. Ingeniería de código: La herramienta cierra la brecha entre los modelos de diseño UML y el código fuente al soportar la generación de código y la ingeniería inversa. Esta característica es beneficiosa para los desarrolladores, ya que ayuda a mantener la consistencia entre el diseño y la implementación10.

  5. Características colaborativas: Visual Paradigm admite colaboración en tiempo real y asíncrona entre equipos, permitiendo que múltiples miembros del equipo trabajen simultáneamente en el mismo proyecto. Esta característica es crucial para los equipos ágiles que requieren comunicación constante y colaboración9.

  6. Documentación de Alta Calidad: La herramienta permite la generación de documentos y informes de proceso de alta calidad, que son esenciales para la documentación y la comunicación con los interesados. Esta característica ayuda a mantener registros claros y concisos del progreso del proyecto y de las decisiones de diseño10.

  7. Reconocimiento Industrial: Visual Paradigm es confiable para las principales empresas y ha ganado premios importantes en TI. Su herramienta única en la industria del ciclo de vida TOGAF ADM y otras herramientas de arquitectura empresarial lo convierten en una opción confiable para uso profesional9.

  8. Asequibilidad: Visual Paradigm ofrece un conjunto de herramientas de modelado visual altamente asequible que soporta UML, BPMN y otros diagramas esenciales. Esto lo hace accesible para equipos pequeños, usuarios personales y estudiantes sin comprometer las funciones10.

  9. Tutoriales y Soporte: Visual Paradigm ofrece una amplia gama de tutoriales y recursos gratuitos para ayudar a los usuarios a comenzar con el modelado de UML y BPMN. Estos recursos incluyen guías paso a paso, videos y documentación, asegurando que los usuarios puedan utilizar eficazmente la herramienta para sus proyectos1213.

En conclusión, el conjunto completo de funciones, facilidad de uso, capacidades colaborativas y reconocimiento industrial de Visual Paradigm lo convierten en una elección ideal para equipos que buscan integrar el modelado UML y BPMN en sus proyectos de desarrollo de software y gestión de procesos empresariales.

Conclusión

UML y BPMN cumplen propósitos diferentes en el ámbito del diseño de sistemas y la gestión de procesos. UML es ideal para el desarrollo de software, proporcionando un conjunto completo de diagramas para modelar la estructura y el comportamiento de los sistemas de software. Por otro lado, BPMN está diseñado específicamente para la gestión de procesos empresariales, ofreciendo una forma clara e intuitiva de visualizar flujos de trabajo e interacciones dentro de los procesos empresariales. Comprender los conceptos clave y las diferencias entre UML y BPMN te ayudará a elegir la herramienta adecuada para tus necesidades específicas y garantizar una comunicación y documentación efectivas en tus proyectos.

Guía completa sobre diagramas de actividad UML: conceptos clave y ejemplos

Introducción

En el ámbito del desarrollo de software y la modelización de sistemas, los diagramas de actividad UML (Lenguaje de Modelado Unificado) desempeñan un papel fundamental al visualizar el flujo de trabajo de los procesos dentro de un sistema. Estos diagramas ofrecen una forma clara y estructurada de representar la secuencia de actividades, decisiones e interacciones involucradas en la consecución de objetivos específicos. Los diagramas de actividad UML (Lenguaje de Modelado Unificado) son una herramienta poderosa para modelar el flujo de trabajo de un sistema, ilustrando la secuencia de actividades, decisiones y procesos necesarios para alcanzar un objetivo específico. Esta guía abordará los conceptos clave de los diagramas de actividad UML, proporcionará ejemplos y recomendará Visual Paradigm como una herramienta ideal para el desarrollo de software en TI.

What is Activity Diagram?

Este artículo se adentra en los matices de los diagramas de actividad UML, utilizando un ejemplo detallado para ilustrar el ciclo de vida de una tarea, desde su emisión hasta la calificación y devolución, involucrando tanto a un profesor como a un estudiante. Al desglosar los componentes clave y el flujo de trabajo del diagrama, buscamos ofrecer una comprensión completa sobre cómo los diagramas de actividad UML pueden utilizarse para modelar procesos complejos de manera efectiva. Ya sea que sea un desarrollador experimentado o nuevo en UML, esta guía le ayudará a comprender los fundamentos y conceptos avanzados de los diagramas de actividad, permitiéndole aplicarlos a sus propios proyectos con confianza.

Conceptos clave de los diagramas de actividad UML

What is Activity Diagram?

  1. Actividades:

    • Representan acciones o tareas realizadas dentro del sistema.
    • Representados como rectángulos redondeados.

  2. Acciones:

    • La unidad más básica de trabajo en un diagrama de actividad.
    • Representados como rectángulos con esquinas redondeadas.

  3. Flujo de control:

    • Muestra la secuencia en la que se realizan las actividades.
    • Representado por flechas sólidas que conectan actividades.

  4. Nodos de decisión:

    • Representan puntos donde el flujo de control puede bifurcarse según condiciones.
    • Representados como diamantes.

  5. Nodos de bifurcación y unión:

    • Los nodos de bifurcación dividen un único flujo en múltiples flujos concurrentes.
    • Los nodos de unión fusionan múltiples flujos de nuevo en un único flujo.
    • Ambos se representan como barras horizontales.

  6. Nodos inicial y final:

    • El nodo inicial representa el inicio del flujo de trabajo.
    • El nodo final representa el final del flujo de trabajo.
    • Ambos se representan como círculos negros, con el nodo inicial teniendo una flecha saliente y el nodo final teniendo una flecha entrante.

  7. Flujo de objetos:

    • Muestra el flujo de objetos entre actividades.
    • Representado por flechas punteadas.

Ejemplos de diagramas de actividades UML

El diagrama de actividades modela el problema de gestionar el ciclo de vida de una tarea, desde su emisión hasta la calificación y devolución, incluyendo las interacciones entre un profesor y un estudiante. Los aspectos clave del problema incluyen:

  1. Emisión y estudio de la tarea:

    • El profesor emite una tarea, y el estudiante la estudia.
    • La percepción del estudiante sobre la dificultad de la tarea influye en su enfoque para completarla.

  2. Finalización y entrega de la tarea:

    • El estudiante completa la tarea y la entrega al profesor.
    • El estudiante puede decidir abandonar la tarea según ciertas condiciones.

  3. Gestión del plazo:

    • El profesor establece un plazo para la entrega de la tarea.
    • El flujo de trabajo tiene en cuenta el plazo y procede en consecuencia.

  4. Calificación y devolución:

    • El profesor califica la tarea entregada y almacena las calificaciones.
    • La tarea calificada se devuelve al estudiante.

  5. Actividades concurrentes:

    • El diagrama modela actividades concurrentes, como la calificación de la tarea y el almacenamiento de las calificaciones, utilizando nodos de bifurcación y unión.

Componentes clave y flujo de trabajo

  1. Nodo inicial:

    • El proceso comienza con elNodo inicial, representado por un círculo negro. Esto indica el inicio del flujo de trabajo.

  2. Asignar tarea (Profesor):

    • El profesor emite la tarea, representado por la acción“Asignar tarea”.
    • UnNodo de objeto (Tarea) se crea, indicando que se genera un objeto de tarea.

  3. Tarea (flujo de objeto):

    • El objeto de tarea fluye del profesor al estudiante, representado por elFlujo de objetoflecha.

  4. Estudiar tarea (Estudiante):

    • El estudiante recibe la tarea y comienza a estudiarla, representado por la acción“Estudiar tarea”.
    • Esta acción se encuentra dentro delcinta del estudiante, indicando que es responsabilidad del estudiante.

  5. Nodo de decisión (flujo de control):

    • El estudiante decide si la tarea es difícil o fácil, representado por elNodo de decisión (forma de diamante).
    • Según la decisión, el flujo de control se divide en dos caminos:
      • [difícil]: Si la tarea es difícil, el estudiante continúa estudiando.
      • [fácil]: Si la tarea es fácil, el estudiante procede a completar la tarea.

  6. Completar Tarea (Estudiante):

    • El estudiante completa la tarea, representado por la acción“Completar Tarea”.
    • Un Guardia condición [rendirse] determina si el estudiante entrega la tarea o se rinde.

  7. Entregar Tarea (Estudiante):

    • Si el estudiante completa la tarea, la entrega, representado por la acción“Entregar Tarea”.
    • El objeto tarea fluye de vuelta al profesor, representado por elFlujo de Objeto flecha.

  8. Acción de Aceptar Evento de Tiempo (Profesor):

    • El profesor establece una fecha límite para la tarea, representado por elAcción de Aceptar Evento de Tiempo (símbolo de reloj de arena).
    • Si se alcanza la fecha límite, el flujo de trabajo prosigue hacia elNodo de División.

  9. Nodo de División:

    • El Nodo de bifurcación (barra horizontal gruesa) divide el flujo de trabajo en dos caminos concurrentes:
      • Calificar trabajo (profesor): El profesor califica el trabajo entregado, representado por la acción “Calificar trabajo”.
      • Nodo de almacén de datos: El trabajo calificado se almacena en un almacén de datos, representado por el Nodo de almacén de datos (<<almacén de datos>> Hoja de calificaciones del estudiante).

  10. Devolver trabajo (profesor):

    • El profesor devuelve el trabajo calificado al estudiante, representado por la acción “Devolver trabajo”.
    • El objeto de trabajo fluye de vuelta al estudiante, representado por el Flujo de objetos flecha.

  11. Obtener trabajo calificado (estudiante):

    • El estudiante recibe el trabajo calificado, representado por la acción “Obtener trabajo calificado”.

  12. Nodo final de actividad:

    • El proceso finaliza con el Nodo final de actividad, representado por un círculo negro con borde, indicando la finalización del flujo de trabajo.

Este diagrama de actividad UML modela de forma eficaz el flujo de trabajo para gestionar una tarea, destacando las interacciones entre el profesor y el estudiante, los puntos de decisión y las actividades concurrentes implicadas. Proporciona una representación visual clara del ciclo de vida de la tarea, desde su emisión hasta la calificación y devolución, facilitando así su comprensión y gestión.

Recomendando Visual Paradigm para el desarrollo de software en TI

Aunque los ejemplos anteriores ilustran los aspectos básicos de los diagramas de actividad UML, Visual Paradigm ofrece un enfoque más completo y visual para el desarrollo de software. Estas son las razones por las que Visual Paradigm es una herramienta ideal para el desarrollo de software en TI:

  1. Soporte integral de UML:

    • Visual Paradigm admite todos los tipos de diagramas UML, incluyendo diagramas de actividad, diagramas de clases, diagramas de secuencia y más.
    • Ofrece un amplio conjunto de herramientas y funciones para crear, editar y gestionar diagramas UML.

  2. Interfaz amigable para el usuario:

    • La interfaz intuitiva de arrastrar y soltar facilita la creación y modificación de diagramas UML.
    • La herramienta ofrece una amplia gama de opciones de personalización para adaptar los diagramas a necesidades específicas.

  3. Integración con otras herramientas:

    • Visual Paradigm se integra sin problemas con otras herramientas de desarrollo, como IDEs, sistemas de control de versiones y herramientas de gestión de proyectos.
    • Esta integración garantiza un flujo de trabajo fluido y mejora la productividad.

  4. Funciones de colaboración:

    • Visual Paradigm apoya el trabajo colaborativo, permitiendo que múltiples usuarios trabajen en el mismo proyecto al mismo tiempo.
    • La herramienta incluye funciones de control de versiones, colaboración en equipo y actualizaciones en tiempo real.

  5. Capacidades avanzadas de modelado:

    • Visual Paradigm ofrece capacidades avanzadas de modelado, incluyendo soporte para metodologías ágiles, arquitectura empresarial y modelado de sistemas.
    • La herramienta ofrece un conjunto completo de funciones para modelar sistemas y flujos de trabajo complejos.

  6. Documentación y soporte extensos:

    • Visual Paradigm ofrece documentación extensa, tutoriales y recursos de soporte para ayudar a los usuarios a comenzar y dominar la herramienta.
    • La herramienta ofrece una amplia gama de recursos de aprendizaje, incluyendo tutoriales en video, guías y ejemplos.

Conclusión

Los diagramas de actividad UML son una herramienta poderosa para modelar el flujo de trabajo de un sistema, ilustrando la secuencia de actividades, decisiones y procesos involucrados en alcanzar un objetivo específico. Los ejemplos proporcionados demuestran los aspectos básicos de la creación de diagramas de actividad UML. Sin embargo, para un enfoque más completo y visual en el desarrollo de software, Visual Paradigm es una herramienta ideal. Con su soporte integral de UML, interfaz amigable para el usuario, integración con otras herramientas, funciones de colaboración, capacidades avanzadas de modelado y documentación y soporte extensos, Visual Paradigm ofrece todo lo necesario para crear, gestionar y colaborar en diagramas UML de forma eficaz. Ya sea que sea un principiante o un desarrollador experimentado, Visual Paradigm ofrece las herramientas y el soporte necesarios para dar vida a sus proyectos de desarrollo de software.

Guía completa sobre diagramas de clases en UML

Introducción

Un diagrama de clases es un tipo estático de diagrama de Lenguaje Unificado de Modelado (UML) que representa visualmente la estructura de un sistema mostrando sus clases, atributos, operaciones y relaciones entre objetos. Sirve como plano para el diseño de software orientado a objetos, proporcionando una forma clara y concisa de comprender y documentar la arquitectura de un sistema.

Propósito y funcionalidad

Visualización de la estructura del sistema

Los diagramas de clases ayudan a los desarrolladores a comprender y documentar la estructura de un sistema al mostrar cómo interactúan y se relacionan diferentes clases. Esta representación visual es crucial para diseñar sistemas de software robustos y mantenibles.

Modelado de software

Los diagramas de clases permiten el modelado de software a un alto nivel de abstracción, permitiendo a los desarrolladores centrarse en el diseño sin profundizar en el código fuente. Esta abstracción ayuda a identificar posibles problemas desde etapas tempranas del proceso de desarrollo.

Diseño orientado a objetos

Los diagramas de clases son fundamentales para el modelado orientado a objetos. Delimitan los bloques de construcción de un sistema y sus interacciones, facilitando la implementación de principios orientados a objetos como la encapsulación, la herencia y la polimorfía.

Modelado de datos

Los diagramas de clases también pueden utilizarse para el modelado de datos, representando la estructura y relaciones de los datos dentro de un sistema. Esto es especialmente útil en el diseño de bases de datos, donde las entidades y sus relaciones deben definirse claramente.

Plano para el código

Los diagramas de clases sirven como plano para construir código ejecutable para aplicaciones de software. Proporcionan una ruta clara para los desarrolladores, asegurando que la implementación se alinee con la arquitectura diseñada.

Componentes clave

Clases

Las clases se representan mediante rectángulos divididos en tres secciones:

  1. Nombre de la clase: La sección superior contiene el nombre de la clase.
  2. Atributos: La sección media enumera los atributos o miembros de datos que definen el estado de la clase.
  3. Operaciones (métodos): La sección inferior enumera las operaciones o funciones que la clase puede realizar.

Relaciones

Las relaciones entre clases se muestran utilizando líneas y símbolos:

  1. Generalización: Representa la herencia, donde una clase (subclase) hereda atributos y operaciones de otra clase (superclase). Se representa mediante una punta de flecha hueca que apunta desde la subclase hacia la superclase.
  2. Agregación: Indica que una clase contiene instancias de otra clase, pero la clase contenida puede existir de forma independiente. Se representa mediante un diamante hueco al final de la línea conectada a la clase que lo contiene.
  3. Composición: Una forma más fuerte de agregación donde la clase contenida no puede existir sin la clase que la contiene. Se representa mediante un diamante relleno al final de la línea conectada a la clase que contiene.
  4. Asociación: Representa una relación entre dos clases, indicando que una clase utiliza o interactúa con otra. Se representa mediante una línea continua que conecta las dos clases.

Diagramas de ejemplo utilizando PlantUML

Diagrama de clase básico

Diagrama con agregación y composición

Diagrama con asociación

Ejemplo – sistema de pedidos

SDE | Uml Class Diagrams

Elementos clave

  1. Clases:

    • Cliente: Representa al cliente que realiza el pedido.
      • Atributos: nombre (Cadena), dirección (Cadena).
    • Pedido: Representa el pedido realizado por el cliente.
      • Atributos: fecha (Fecha), estado (Cadena).
      • Operaciones: calcSubTotal(), calcImpuesto(), calcTotal(), calcTotalWeight().
    • DetallesOrden: Representa los detalles de cada artículo en el pedido.
      • Atributos: cantidad (int), estadoImpuesto (String).
      • Operaciones: calcSubTotal(), calcWeight(), calcTax().
    • Artículo: Representa los artículos que se están ordenando.
      • Atributos: pesoEnvío (float), descripción (String).
      • Operaciones: getPrecioPorCantidad(), getImpuesto(), enExistencia().
    • Pago (Clase abstracta): Representa el pago del pedido.
      • Atributos: monto (float).
    • Efectivo: Subclase de Pago, representa pagos en efectivo.
      • Atributos: efectivoEntregado (float).
    • Cheque: Subclase de Pago, representa pagos por cheque.
      • Atributos: nombre (String), idBanco (String), estaAutorizado (boolean).
    • Crédito: Subclase de Pago, representa pagos con tarjeta de crédito.
      • Atributos: número (String), tipo (String), fechaVencimiento (Date), está autorizado (booleano).

  2. Relaciones:

    • Asociación:
      • Cliente y Pedido: Un cliente puede realizar múltiples pedidos (0..* multiplicidad en el lado del Pedido).
      • Pedido y Detalle del Pedido: Un pedido puede tener múltiples detalles de pedido (1..* multiplicidad en el lado del Detalle del Pedido).
      • Detalle del Pedido y Artículo: Cada detalle de pedido está asociado con un artículo (1 multiplicidad en el lado del Artículo).
    • Agregación:
      • Pedido y Detalle del Pedido: Indica que Detalle del Pedido es una parte de Pedido, pero Detalle del Pedido puede existir de forma independiente.
    • Generalización:
      • Pagoy sus subclases (Efectivo, Cheque, Crédito): Indica herencia, donde Efectivo, Cheque y Crédito son tipos específicos de Pago.
    • Rol:
      • Detalle de PedidoyArtículo: El rol artículo de líneaindica el rol específico de Detalle de Pedido en el contexto de un Pedido.

  3. Multiplicidad:

    • Indica el número de instancias de una clase que pueden estar asociadas con una sola instancia de otra clase. Por ejemplo, un Cliente puede realizar múltiples Pedidos (0..*).

  4. Clase Abstracta:

    • Pago: Marcada como una clase abstracta, lo que significa que no se puede instanciar directamente y sirve como clase base para otros tipos de pagos.

Explicación

  • Cliente: Representa la entidad que realiza el pedido, con atributos básicos como nombre y dirección.
  • Pedido: Representa el pedido en sí, con atributos como fecha y estado, y operaciones para calcular el subtotal, el impuesto, el total y el peso total.
  • Detalle del Pedido: Representa los detalles de cada artículo en el pedido, incluyendo cantidad y estado de impuesto, con operaciones para calcular el subtotal, el peso y el impuesto.
  • Artículo: Representa los artículos que se están ordenando, con atributos como peso de envío y descripción, y operaciones para obtener el precio por cantidad, el impuesto y el estado de existencias.
  • Pago: Una clase abstracta que representa el pago del pedido, con un atributo para la cantidad. Tiene subclases para diferentes métodos de pago:
    • Efectivo: Representa pagos en efectivo con un atributo para el efectivo entregado.
    • Cheque: Representa pagos por cheque con atributos para el nombre, el ID del banco y el estado de autorización.
    • Crédito: Representa pagos con tarjeta de crédito con atributos para el número de tarjeta, tipo, fecha de vencimiento y estado de autorización.

El diagrama captura de manera efectiva la estructura y las relaciones dentro de un sistema de procesamiento de pedidos, proporcionando una representación visual clara de cómo interactúan los diferentes componentes.

Conclusión

Los diagramas de clases son una herramienta esencial en la modelización UML, proporcionando una forma clara y estructurada de representar la arquitectura de un sistema. Al comprender los componentes clave y las relaciones, los desarrolladores pueden crear diseños de software robustos y mantenibles. Usando herramientas como PlantUML, estos diagramas pueden visualizarse y compartirse fácilmente entre los miembros del equipo, mejorando la colaboración y asegurando una comprensión consistente de la estructura del sistema.

Referencias

  1. Edición gratuita de Visual Paradigm Online:

    • Visual Paradigm Online (VP Online) Edición gratuita es un software gratuito en línea para dibujo que admite diagramas de clases, otros diagramas UML, herramientas de diagramas entidad-relación (ERD) y herramientas de diagramas de organización. Cuenta con un editor sencillo pero potente que permite crear diagramas de clases de forma rápida y sencilla. La herramienta ofrece acceso ilimitado sin restricciones en el número de diagramas o formas que puedes crear, y es sin anuncios. Tú eres dueño de los diagramas que creas para uso personal y no comercial. El editor incluye funciones como arrastrar y crear formas, edición en línea de atributos y operaciones de clase, y una variedad de herramientas de formato. También puedes imprimir, exportar y compartir tu trabajo en diferentes formatos (PNG, JPG, SVG, GIF, PDF)123.

  2. Funciones impresionantes de dibujo:

    • Visual Paradigm Online ofrece opciones avanzadas de formato para mejorar tus diagramas. Puedes posicionar formas con precisión utilizando guías de alineación y formatear tus diagramas de clases con opciones de formato de formas y líneas, estilos de fuentes, formas giratorias, imágenes y URLs incrustados, y efectos de sombra. La herramienta es compatible con múltiples plataformas (Windows, Mac, Linux) y se puede acceder mediante cualquier navegador web. También admite la integración con Google Drive para guardar y acceder a tus diagramas de forma fluida23.

  3. Opciones de diagramación completas:

    • Visual Paradigm Online admite una amplia gama de tipos de diagramas, incluyendo diagramas UML (de clase, de caso de uso, de secuencia, de actividad, de estado, de componente y de despliegue), herramientas ERD, diagramas de organización, diseñadores de planos de planta, ITIL y diagramas de conceptos empresariales. La herramienta está diseñada para ser fácil de usar, con funcionalidad de arrastrar y soltar y conectores inteligentes que se ajustan automáticamente. También ofrece una amplia gama de opciones de formato, incluyendo más de 40 tipos de conectores y diversas opciones de pintura45.

  4. Aprendizaje y personalización:

    • Visual Paradigm ofrece una plataforma fácil de usar para crear y gestionar diagramas de clases, lo que la convierte en una excelente opción para desarrolladores de software e ingenieros. Puedes personalizar tus diagramas de clases cambiando colores, fuentes y disposición. La herramienta también permite crear relaciones entre clases, como asociaciones, herencia y dependencias. Visual Paradigm es una potente herramienta de modelado UML que ayuda a representar la estructura estática de un sistema, incluyendo las clases del sistema, sus atributos, métodos y las relaciones entre ellas67.

  5. Comunidad y soporte:

    • La edición Comunidad de Visual Paradigm es un software UML gratuito que admite todos los tipos de diagramas UML. Está diseñada para ayudar a los usuarios a aprender UML más rápido, más fácil y más rápido. La herramienta es intuitiva y permite crear tus propios diagramas de clases con facilidad. Visual Paradigm es confiable para más de 320,000 profesionales y organizaciones, incluyendo pequeñas empresas, empresas del Fortune 500, universidades y sectores gubernamentales. Se utiliza para preparar a la próxima generación de desarrolladores de TI con las habilidades especializadas necesarias para el entorno laboral89.

Estas referencias destacan las características y beneficios completos de utilizar Visual Paradigm para crear diagramas de clases, convirtiéndolo en una herramienta recomendada tanto para uso individual como profesional

Generador de diagramas de paquetes de inteligencia artificial de Visual Paradigm: texto a paquetes UML

Estás arquitectando un nuevo sistema de gestión de contenidos, mirando capas, módulos y dependencias — presentación, reglas de negocio, persistencia, seguridad — pero la estructura de alto nivel sigue siendo borrosa. Crear manualmente paquetes, subpaquetes y flechas de dependencia parece excesivo para un primer borrador. Introduce la inteligencia artificial de Visual ParadigmDiagrama de paquetesGenerador: describe tu sistema en palabras sencillas y obtén un diagrama de paquetes UML limpio y conforme a estándares en segundos. Es la vía rápida desde el modelo mental hasta el plano visual.

Por qué esta inteligencia artificial cambia la arquitectura de software

  • Lenguaje natural → diagrama de paquetes UML completo de inmediato
  • Identifica automáticamente paquetes, subpaquetes, dependencias y estereotipos
  • Maneja estructuras por capas, modulares y de estilo microservicios
  • Modelo nativo completamente editable — refine, añade notas, fusiona paquetes
  • Precisión de escritorio + chatbot del navegador para iteraciones rápidas

1. Escritorio: Prompt → Arquitectura estructurada

En Visual Paradigm Desktop:

Herramientas → Generación de diagramas con IA → selecciona «Diagrama de paquetes» → describe tu sistema:

«Genera unDiagrama de paquetes UML para un sistema de gestión de contenidos con Capa de presentación (interfaz web, aplicación móvil), Capa de lógica de negocio (servicio de contenido, gestión de usuarios, motor de flujo de trabajo), Capa de acceso a datos (almacén, registro de auditoría), y muestra las dependencias entre capas.»

El cuadro de diálogo mantiene todo simple y enfocado:

Visual Paradigm Desktop AI Package Diagram generation prompt interface

La IA crea:

  • Paquetes de nivel superior: Capa de presentación, Capa de lógica de negocio, Capa de acceso a datos
  • Subpaquetes: Interfaz web, Aplicación móvil, Servicio de contenido, Almacén
  • Flechas de dependencia claras (punteadas) que muestran el flujo entre capas

Diagrama resultante del sistema de gestión de contenidos — lógico, por capas y listo para revisión:

AI-generated UML Package Diagram for Content Management System

Edición inmediata: añade el paquete de seguridad, ajusta dependencias o intégralo con diagramas de clases.

2. Chatbot: Arquitectura conversacional en movimiento

Para bocetos rápidos o sesiones de lluvia de ideas remotas, abre elChatbot de inteligencia artificial de Visual Paradigm:

«Crea un diagrama de paquetes UML para un sistema bancario: Servicios principales del banco, Gestión de cuentas, Gestión de clientes, Procesamiento de transacciones, Cumplimiento y auditoría.»

El chatbot lo genera en tiempo real — los paquetes, subpaquetes y dependencias aparecen de inmediato. Salida de ejemplo para un sistema bancario:

AI-generated UML Package Diagram for Banking System via Chatbot

Perfecciona en la conversación: «Añade el paquete de pasarela de pagos con dependencia hacia el procesamiento de transacciones». Actualización instantánea. Perfecto para sesiones tempranas de diseño o enseñar UML.

¿Por qué los diagramas de paquetes + IA importan en 2026

Una buena arquitectura comienza con límites claros. Los diagramas de paquetes muestran la modularidad, las capas y las dependencias antes de escribir una sola línea de código. La creación manual te ralentiza; la IA elimina la fricción.

Casos de uso que destacan:

  • Aplicaciones empresariales con capas
  • Límites de microservicios
  • Enseñanza del diseño modular
  • Planificación rápida de refactorización

¿Cambiar el alcance durante la discusión? Regenera. ¿Necesitas un nuevo módulo? Agrégalo. Esa velocidad mantiene la arquitectura ágil y la comunicación del equipo precisa.

¿Listo para visualizar la estructura de tu sistema?

El generador de diagramas de paquetes de Visual Paradigmgenerador de diagramas de paquetes con IAconvierte ideas vagas en paquetes profesionales de UML rápidamente, ya sea para CMS, banca, comercio electrónico o cualquier sistema modular.

Deja de luchar con cuadros y flechas. Comienza a diseñar de forma más inteligente — hoy.

Enlaces relacionados

Estos artículos explican cómointeligencia artificial se aplica adiagramas de paquetes UML para automatizar el agrupamiento lógico de elementos del sistema, permitiendo a los desarrolladores generar estructuras arquitectónicas de forma instantánea a partir de promps en lenguaje natural para gestionar mejordependencias de software yescalabilidad del sistema.

  1. El generador de diagramas de IA ahora admite diagramas de paquetes en Visual Paradigm: Este artículo detalla el lanzamiento de nuevas funciones que permiten la generación impulsada por IA de diagramas de paquetes para mejorar la visualización de la arquitectura de software.
  2. Genere diagramas de paquetes UML de inmediato con Visual Paradigm AI: Esta guía se centra en el uso de herramientas impulsadas por IA para crear diagramas de paquetes UML profesionales con un esfuerzo manual mínimo.
  3. Generador interactivo de diagramas de paquetes UML: Este recurso proporciona acceso a una herramienta interactiva para crear y editar diagramas de paquetes en tiempo real mediante una interfaz de IA conversacional.
  4. Diagrama de paquetes UML: Una guía definitiva para estructurar su base de código con IA: Esta guía completa explica cómo la IA ayuda a estructurar bases de código, gestionar dependencias complejas y mantener la integridad arquitectónica.
  5. Generación de diagramas de paquetes UML a partir de prompts de texto: Este artículo explora cómo transformar ideas crudas y promts de texto en diagramas de paquetes UML detallados utilizando funciones avanzadas de modelado con IA.
  6. Tutorial de diagramas de paquetes UML usando Visual Paradigm: Este tutorial proporciona un enfoque paso a paso para utilizar diagramas de paquetes para estructurar componentes de software y visualizar sus relaciones de forma efectiva.
  7. Características del software de diagramas de paquetes – Visual Paradigm Online: Esta visión general destaca las herramientas en línea disponibles para la gestión colaborativa de diagramas de paquetes, incluyendo control de versiones y edición en tiempo real.
  8. ¿Qué es un diagrama de paquetes en UML? – Guía de Visual Paradigm: Este recurso fundamental presenta el papel de los diagramas de paquetes en la organización de sistemas de software complejos mediante agrupación lógica.
  9. Modelado de arquitectura de software con diagramas de paquetes UML: Este artículo discute las mejores prácticas para utilizar diagramas de paquetes para organizar y comunicar la estructura modular de la arquitectura de un sistema.
  10. Ejemplos y plantillas de diagramas de paquetes – Galería de Visual Paradigm: Esta galería ofrece una colección de plantillas y ejemplos del mundo real para inspirar y acelerar el diseño de software modular.

Del problema al informe: cómo la IA guía tu viaje de casos de uso

Discover how AI guides your use case journey from problem to report with Visual Paradigm’s intelligent development assistant.

Imagina que eres un gerente de proyectos encargado de lanzar una nueva plataforma de cursos en línea. El primer desafío consiste en definir claramente el problema y luego traducirlo en un sistema funcional. Aquí es donde entra el Asistente de Desarrollo Dirigido por Casos de Uso, una herramienta impulsada por inteligencia artificial de Visual Paradigm, interviene. No solo te ayuda a redactar documentos; te guía a través de un flujo de trabajo completo y estructurado para transformar una idea vaga en un plan de proyecto detallado y accionable. El proceso es tan intuitivo que parece tener a un analista de negocios experimentado y un arquitecto técnico trabajando a tu lado. Esta exploración profunda examina las características principales de esta potente herramienta, utilizando un ejemplo del mundo real de una plataforma de cursos en línea para mostrar cómo simplifica todo el ciclo de vida de los casos de uso.

Resumen rápido: puntos clave del Asistente de Desarrollo Dirigido por Casos de Uso

  • Empieza con una declaración clara del problema para definir el objetivo central del proyecto.

  • Utiliza la IA para generar automáticamente una lista de casos de uso y actores candidatos.

  • Visualiza la funcionalidad del sistema con diagramas de casos de uso y Diagramas de actividad.

  • Prioriza las características utilizando un método estructurado MoSCoW para centrarte en el trabajo de mayor valor.

  • Genera descripciones detalladas de casos de uso y escenarios de prueba ejecutables en Gherkin.

  • Crea informes completos para comunicar el alcance y los planes del proyecto.

  • Rastrea el progreso y mantiene una única fuente de verdad con un panel central.

Paso 1: Definir el problema con la IA

Todo proyecto exitoso comienza con una comprensión clara del problema que busca resolver. El viaje con el Asistente de Desarrollo Dirigido por Casos de Uso comienza en la pestaña «Declaración del problema». Aquí introduces el nombre del proyecto y una breve descripción. La IA luego utiliza esta información para generar una declaración del problema completa. Como se observa en Imagen 1, la herramienta ha tomado el nombre del proyecto «Plataforma de Cursos en Línea» y la breve descripción «Una plataforma de mercado para que los instructores creen y vendan cursos, y para que los estudiantes se inscriban y aprendan» para producir un relato detallado. Este relato identifica los puntos críticos principales: los estudiantes tienen dificultades para encontrar cursos relevantes, mientras que los instructores enfrentan desafíos para alcanzar una amplia audiencia y monetizar sus conocimientos. Esta declaración del problema generada por la IA sirve como fundamento del proyecto, asegurando que todos en el equipo compartan una comprensión unificada desde el principio.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. we are now in step 1. It shows th

Paso 2: Identificar casos de uso con ayuda de la IA

Una vez definido el problema, el siguiente paso lógico es identificar las funcionalidades clave que el sistema debe ofrecer. La pestaña «Casos de uso candidatos» del asistente, mostrada en Imagen 2, automatiza este proceso. Tras analizar la declaración del problema, la IA sugiere una lista de casos de uso, cada uno asociado a un actor (como Instructor, Estudiante o Administrador). Para nuestra plataforma de cursos en línea, la IA propone casos de uso como «Crear un nuevo curso», «Subir contenido del curso», «Navegar y buscar cursos» y «Inscribirse en un curso». Esta lista proporciona un punto de partida sólido, ahorrando tiempo y esfuerzo significativos que de otro modo se gastarían en sesiones de lluvia de ideas. A continuación, puedes afinar estas sugerencias, añadir nuevas o eliminar las irrelevantes para crear una lista completa de funcionalidades del sistema.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 2. It shows a

Paso 3: Visualizar el sistema con un diagrama de casos de uso

Después de identificar los casos de uso, es crucial visualizar cómo interactúan con los actores del sistema. La pestaña «Diagrama de casos de uso», ilustrada en Imagen 3, toma la lista de casos de uso y actores y genera automáticamente una representación gráfica clara. Este diagrama muestra las relaciones entre los actores (Instructor, Estudiante, Administrador) y las funciones del sistema (Crear un nuevo curso, etc.). La generación impulsada por IA garantiza que el diagrama sea preciso y esté correctamente formateado. Esta herramienta visual es invaluable para la comunicación, permitiendo a los interesados, desarrolladores y diseñadores comprender rápidamente el alcance y la funcionalidad del sistema sin tener que navegar por documentos densos en texto.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 3. It shows a

Paso 4: Priorizar características para un impacto máximo

No todos los casos de uso son iguales. El éxito de un proyecto a menudo depende de centrarse primero en las características más críticas. La pestaña «Priorizar casos de uso», como se muestra en Imagen 4, proporciona un marco potente para esto. Le permite asignar un valor para el usuario y un valor para el negocio (en una escala del 0 al 10) a cada caso de uso y luego aplicar el método de priorización MoSCoW (Debe tener, Debería tener, Podría tener, No tendrá). En nuestro ejemplo, la IA ha ayudado a identificar que las funciones de “Crear un nuevo curso” y “Subir contenido del curso” son características “Debe tener”, ya que son esenciales para la función principal de la plataforma. Esta priorización estructurada asegura que el equipo de desarrollo se enfoque en entregar el mayor valor para los usuarios y el negocio, evitando esfuerzos desperdiciados en características de baja prioridad.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 4. It shows th

Paso 5: Detallar casos de uso y generar diagramas de actividad

Con la visión de alto nivel establecida, el siguiente paso es profundizar en los detalles de cada caso de uso. La pestaña “Detalles del caso de uso”, mostrada en Imagen 5, le permite crear una plantilla completa para un caso de uso seleccionado. La IA puede generar una descripción detallada, incluyendo condiciones previas, flujo principal y flujos alternativos. Para el caso de uso de “Crear un nuevo curso”, la IA proporciona una plantilla estructurada que detalla los pasos necesarios. Para mejorar aún más la comprensión, el asistente puede generar un “Diagrama de actividad” para el mismo caso de uso, como se ve en Imagen 6. Este diagrama representa visualmente el flujo paso a paso, mostrando la secuencia de acciones desde que el instructor inicia sesión hasta que se guarda el curso. Este nivel de detalle es esencial para los desarrolladores y los equipos de QA.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 5. It shows thThis is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are still in step 5. It shows

Paso 6: Generar escenarios de prueba y diagramas de secuencia

Para un equipo de desarrollo, el siguiente paso crítico es crear escenarios comprobables. La pestaña “Escenarios”, mostrada en Imagen 7, le permite generar escenarios ejecutables en Gherkin directamente a partir de sus descripciones de casos de uso. Estos escenarios, escritos en un formato de lenguaje claro (Dado-Entonces-Cuando), son perfectos para pruebas automatizadas. La IA puede generar un escenario principal y escenarios alternativos, como uno para un título inválido. Para aclarar aún más el funcionamiento interno del sistema, el asistente puede generar un “Diagrama de secuencia“, como se ve en Imagen 8. Este diagrama muestra la interacción entre el instructor, el panel web, la API de fondo, la base de datos y el servicio de notificaciones, proporcionando una imagen clara de la arquitectura del sistema y el flujo de datos.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 6. It shows the AIThis is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are still in step 6. It shows

Paso 7: Crear informes completos del proyecto

Durante todo el proceso de desarrollo, es esencial comunicar el estado y los planes del proyecto a diversos interesados. La pestaña “Generar informe”, como se muestra en Imagen 9, lo hace sencillo. Puede generar una variedad de informes, como un “Resumen del proyecto”, “Plan de implementación”, “Plan de pruebas de QA” o una “Lista de tareas para desarrolladores”. Estos informes se generan con la ayuda de la IA, asegurando que sean coherentes y completos. Por ejemplo, el informe de “Resumen del proyecto” resume todo el proyecto, incluyendo el resumen ejecutivo, las características clave y la justificación detrás de la priorización. Esta fuente única de verdad asegura que todos estén alineados e informados.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 7. It shows a repo

Paso 8: Seguimiento del progreso con el panel

Finalmente, el proceso culmina en el “Panel”, como se ve en Imagen 10. Este centro principal proporciona una visión general de alto nivel del estado del proyecto. Muestra el porcentaje de finalización del proyecto, el número total de casos de uso y el número de elementos “Debe tener”. La lista de verificación del proyecto le permite rastrear su progreso, con cada paso completado marcado como “Hecho”. Esta visibilidad en tiempo real sobre el estado del proyecto es invaluable para los gerentes de proyecto y líderes de equipo, permitiéndoles identificar cuellos de botella y asegurar que el proyecto se mantenga en curso.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 8. It shows the da

El Asistente de Desarrollo Dirigido por Casos de Uso es más que solo una herramienta; es un flujo de trabajo completo que aporta claridad y eficiencia al proceso de desarrollo de software. Al aprovechar la IA en cada etapa, desde definir el problema hasta generar informes, ayuda a los equipos a pasar de los requisitos a la implementación más rápido y con mayor precisión. El resultado es un proyecto bien estructurado y bien documentado, alineado con los objetivos del negocio y las necesidades del usuario. Si busca simplificar su proceso de desarrollo de casos de uso, esta herramienta impulsada por IA es una solución poderosa.

¿Listo para ver cómo el Asistente de Desarrollo Dirigido por Casos de Uso puede transformar su próximo proyecto? Pruebalo ahora.

Enlaces relacionados

Modelado de casos de uso es una técnica fundamental de ingeniería de software utilizada para capturar requisitos funcionales mediante la visualización de las interacciones entre los actores y las funciones internas de un sistema. Las plataformas modernas ahora incorporan automatización impulsada por IA para refinar diagramas, generar descripciones de casos de uso, y convertir modelos en casos de prueba o diagramas de actividad para mantener la consistencia del diseño y la trazabilidad. Herramientas avanzadas como el editor de flujo de eventos y analizador de escenarios permiten a los equipos de desarrollo validar y documentar secuencias estructuradas de eventos para mejorar la claridad general del sistema.

  1. ¿Qué es un diagrama de casos de uso? – Una guía completa sobre modelado UML: Una revisión detallada que cubre los elementos esencialescomponentes, propósitos y mejores prácticas para el modelado de requisitos.

  2. Tutorial paso a paso de diagramas de casos de uso – Desde principiante hasta experto: Un recurso práctico que guía a los usuarios a través detécnicas fundamentales a avanzadas para crear diagramas de casos de uso efectivos.

  3. Todo lo que necesitas saber sobre el modelado de casos de uso: Una exploración completa de losprincipios y aplicaciones del modelado de casos de uso en el diseño de sistemas.

  4. Visual Paradigm – Características de descripción de casos de uso: Detalles sobre las herramientas especializadas utilizadas para documentar con precisión las interacciones del usuario y el comportamiento estructurado del sistema.

  5. Dominar los diagramas de casos de uso impulsados por IA con Visual Paradigm: Un tutorial sobre cómo aprovechar la IA para crear diagramas inteligentes y dinámicos para sistemas de software modernos.

  6. Guía para utilizar el editor de flujo de eventos en Visual Paradigm: Instrucciones paso a paso para documentar secuencias estructuradas de eventos dentro de un escenario de caso de uso.

  7. Desentrañando escenarios con el analizador de escenarios de caso de uso: Una guía sobre cómo utilizar analizadores para examinar y refinar los flujos de interacción para aumentar la claridad del sistema.

  8. Convertir caso de uso en diagrama de actividades – Transformación impulsada por IA: Un recurso que explica la conversión automatizadade casos de uso en flujos de trabajo detallados del sistema.

  9. Generar escenarios y casos de prueba a partir de diagramas de casos de uso usando IA: Una exploración sobre cómo las herramientas de IA automatizan la creación de procedimientos de prueba orientados a requisitos.

  10. Galería de diagramas de casos de uso – Plantillas y ejemplos: Una colección curada de ejemplos del mundo real para inspiración, aprendizaje y prototipado rápido.
