Архитектура предприятия часто описывается как чертеж организации. Она соединяет стратегию высокого уровня с техническими деталями, необходимыми для ее реализации. Однако без стандартизированного языка эта связь становится фрагментированной. Разные команды говорят на разных диалектах. Руководители бизнеса говорят о потоках ценности, а инженеры — об API и инфраструктуре. Для преодоления этого разрыва необходим общий визуальный язык. Именно здесь язык моделирования ArchiMate становится незаменимым.
ArchiMate — это не инструмент. Это фреймворк. Он предоставляет концепции и отношения, необходимые для описания, анализа и визуализации архитектуры. Используя этот язык, организации могут превращать абстрактные стратегии в конкретные модели. Данное руководство рассматривает основные компоненты, отношения и лучшие практики создания эффективных архитектурных моделей.
🔍 Понимание основной цели
Прежде чем приступать к изучению конкретных элементов, важно понять, зачем вообще существует этот язык моделирования. В сложных средах постоянной угрозой является информационная перегрузка. Заинтересованные стороны нуждаются в ясности. Им нужно видеть, как изменение в бизнесе влияет на технологии. Им необходимо понимать зависимости перед принятием решений.
Основная цель ArchiMate — обеспечить коммуникацию. Она достигается за счет определения структурированного способа представления:
- Структурные элементы (Что существует?)
- Поведенческие элементы (Что происходит?)
- Связи (Как вещи связаны?)
Эта структура позволяет архитекторам создавать представления, адаптированные под конкретную аудиторию. Представление для генерального директора отличается от представления для разработчика. Основная модель остается неизменной, но уровень абстрагирования меняется.

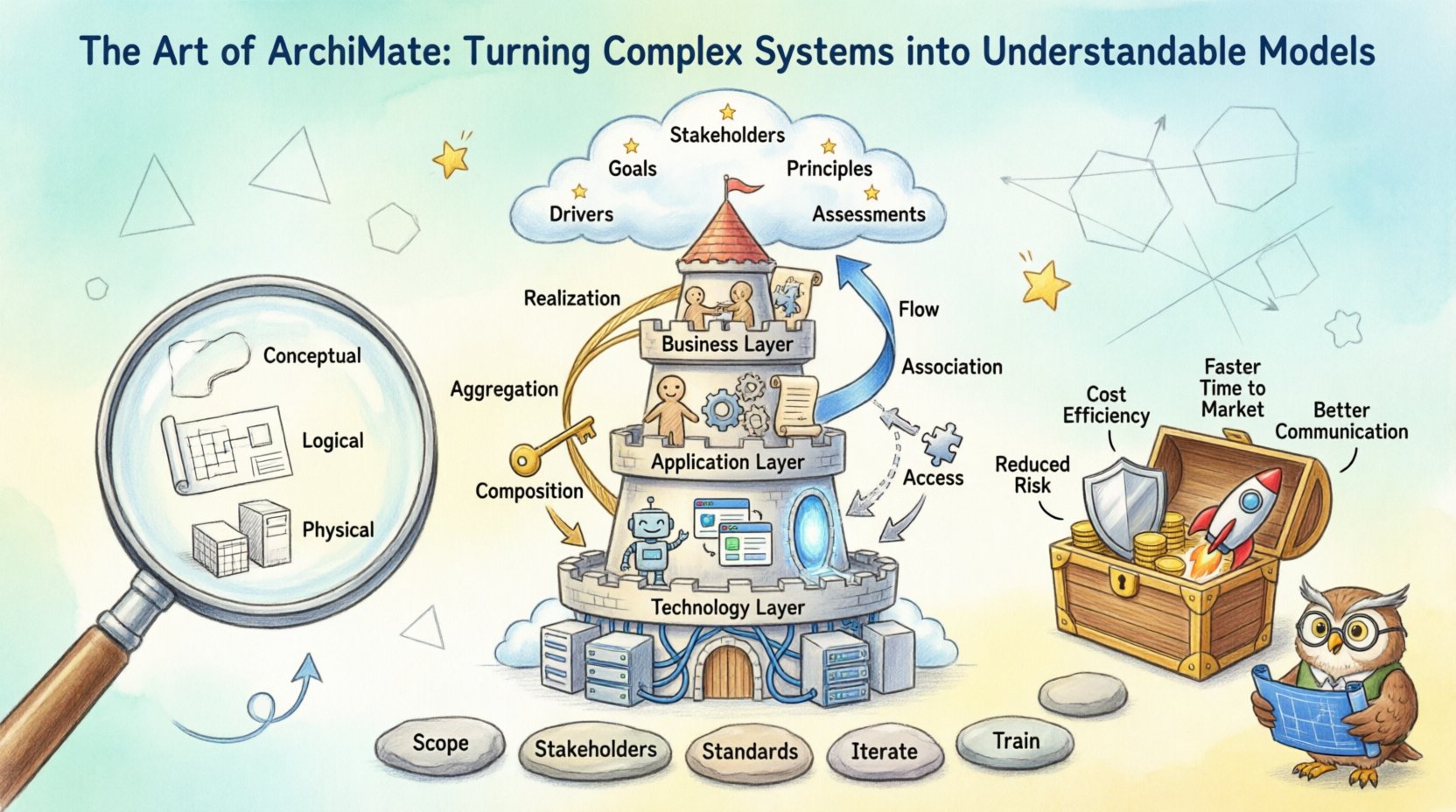

🏗️ Три основные слоя
ArchiMate структурирует архитектуру по трем основным слоям. Такое разделение помогает управлять сложностью за счет изоляции проблем. Каждый слой фокусируется на конкретной области предприятия. Понимание различий между этими слоями критически важно для точного моделирования.
1. Бизнес-слой
Бизнес-слой представляет структуру и операции организации. Он фокусируется на том, что организация делает, а не на том, как она это делает технически. Этот слой включает такие концепции, как:
- Бизнес-акторы:Люди или организации, выполняющие роли.
- Бизнес-роли:Должности внутри организации.
- Бизнес-процессы:Последовательности действий.
- Бизнес-функции:Области ответственности.
- Бизнес-объекты:Данные, обрабатываемые процессами.
- Бизнес-услуги:Возможности, доступные другим акторам.
2. Прикладной слой
Прикладной слой представляет программные системы, поддерживающие бизнес-деятельность. Он мостит разрыв между потребностями бизнеса и технической реализацией. Ключевые концепции здесь включают:
- Прикладные компоненты:Модульные программные единицы.
- Интерфейсы приложений: Точки взаимодействия.
- Сервисы приложений: Функциональные возможности, предоставляемые программным обеспечением.
- Функция приложения: Функции, реализуемые приложениями.
3. Уровень технологии
Уровень технологии представляет инфраструктуру, на которой размещаются приложения. Это физическая или виртуальная среда, в которой работает программное обеспечение. Понятия, относящиеся к этому уровню, включают:
- Инфраструктура: Аппаратные и сетевые ресурсы.
- Системное программное обеспечение: Операционные системы и промежуточное программное обеспечение.
- Сеть: Связность и передача данных.
- Устройство: Физические вычислительные ресурсы.
- Сервис технологии: Возможности, предоставляемые инфраструктурой.
| Уровень | Фокус | Пример концепции |
|---|---|---|
| Бизнес | Организация и стратегия | Процесс продаж, Клиент |
| Приложение | Программные системы | Система CRM, Модуль счетов |
| Технология | Инфраструктура | Сервер базы данных, облачная машина |
🧩 Уровень мотивации
В то время как три уровня описывают структуру, уровень мотивации описывает почему. Он фиксирует движущие силы архитектурных решений. Этот уровень часто игнорируется, но он жизненно важен для согласованности. Он обеспечивает, чтобы технические изменения соответствовали реальным бизнес-потребностям.
Ключевые понятия на уровне мотивации включают:
- Заинтересованные стороны:Лица или группы, заинтересованные в архитектуре.
- Цели:Желаемые результаты, которые заинтересованные стороны хотят достичь.
- Принципы:Правила или руководящие принципы, ограничивающие решения.
- Требования:Необходимости, которые должны быть удовлетворены.
- Препятствия:Барьеры, мешающие достижению целей.
Связь уровня мотивации с структурными уровнями обеспечивает отслеживаемость. Например, конкретная цель может порождать требование, которое удовлетворяется бизнес-услугой, которая реализуется компонентом приложения. Эта цепочка логики обосновывает каждый элемент модели.
🔗 Понимание отношений
Элементы сами по себе не рассказывают историю. Отношения определяют, как элементы взаимодействуют. ArchiMate различает различные типы связей. Использование правильного отношения предотвращает неверную интерпретацию модели.
Ассоциация
Ассоциация представляет собой статическую связь между двумя элементами. Она подразумевает логическое соединение без указания потока или управления. Например, бизнес-актор может быть связан с бизнес-ролю.
Агрегация
Агрегация указывает на отношение часть-целое. Один элемент состоит из других, но части могут существовать независимо. Это полезно для декомпозиции сложных функций на более мелкие единицы.
Композиция
Композиция — это более сильная форма агрегации. Если целое перестает существовать, части также перестают существовать. Это характерно для структурных разложений, где иерархия жесткая.
Реализация
Реализация, возможно, является наиболее критическим отношением в архитектуре предприятия. Она соединяет уровни. Бизнес-процесс может быть реализован функцией приложения, которая, в свою очередь, реализуется технологической службой. Это отношение объясняет, как абстрактные концепции реализуются в конкретных системах.
Поток
Поток представляет собой движение информации или материала. Он динамичен. Например, бизнес-объект перемещается от одного бизнес-процесса к другому. Поток необходим для понимания процессов и перемещения данных.
Доступ
Доступ указывает на то, что один элемент использует другой. Часто используется для показа того, что бизнес-процесс использует сервис приложения. Это помогает выявить зависимости.
🛠️ Методы моделирования и абстракция
Создание модели — это не документирование всего. Это выбор правильного уровня детализации. ArchiMate поддерживает несколько уровней абстракции. Это позволяет архитекторам приближаться или отдаляться в зависимости от контекста.
Концептуальный уровень: Высокоуровневые представления, ориентированные на общую картину. Используются для стратегического планирования. Подробности минимизированы.
Логический уровень: Более подробное описание структуры и функций. Используется для проектирования и планирования.
Физический уровень: Конкретные детали реализации. Используются для развертывания и эксплуатации.
При моделировании придерживайтесь этих принципов:
- Держите всё просто: Избегайте ненужных элементов. Если элемент не приносит ценности обсуждению, устраните его.
- Обеспечьте согласованность: Используйте одинаковую терминологию во всех представлениях.
- Фокусируйтесь на релевантности: Настройте представление под потребности аудитории.
- Используйте цвета и формы: Визуальные подсказки могут помочь различать слои или типы элементов.
🚧 Общие проблемы и ловушки
Даже при наличии надежной основы моделирование может пойти не по плану. Раннее распознавание типичных ошибок может сэкономить значительное время и ресурсы.
1. Избыточное моделирование
Попытка моделировать каждый отдельный элемент приводит к кошмарам по поддержке. Модели быстро устаревают. Лучше моделировать то, что изменяется, или то, что критично для принятия решений.
2. Пренебрежение слоем мотивации
Модели, показывающие только структуру, лишены контекста. Без целей и движущих сил заинтересованные стороны не могут понять цель архитектуры. Всегда связывайте структурные элементы со слоем мотивации.
3. Неправильное смешение слоев
Хотя ArchiMate позволяет соединять элементы между слоями, эти соединения должны быть логичными. Не смешивайте бизнес-акторов напрямую с технологическими устройствами без промежуточного слоя приложений или сервисов. Это нарушает абстракцию.
4. Отсутствие управления
Без процесса обновления моделей они становятся устаревшими. Архитектура динамична. Процессы управления изменениями должны включать обновление архитектурных моделей.
🚀 Эффективная реализация ArchiMate
Принятие этой модели требует структурированного подхода. Это не то, что происходит за одну ночь. Это включает культурные изменения и интеграцию процессов.
Шаг 1: Определите охват
Начните с малого. Определите конкретную область или проект. Не пытайтесь сразу моделировать всю корпорацию. Определите границы первоначальных усилий.
Шаг 2: Привлечение заинтересованных сторон
Привлекайте представителей бизнеса и технических специалистов на ранних этапах. Их вклад обеспечивает соответствие модели реальности. Это также способствует формированию ответственности за архитектуру.
Шаг 3: Установление стандартов
Создайте руководящие принципы для правил именования, нотации и компоновки диаграмм. Согласованность — ключ к читаемости.
Шаг 4: Итерации
Модели развиваются. Регулярно их пересматривайте. Обновляйте при изменении процессов или внедрении новых систем. Рассматривайте модель как живой документ.
Шаг 5: Обучение команды
Убедитесь, что все участники понимают язык моделирования. Неправильная интерпретация символов может привести к ошибкам при реализации. Обучение и документация помогают поддерживать качество.
💡 Ценность четкого моделирования
Зачем тратить время на эти усилия? Возврат инвестиций приходит за счет улучшения процесса принятия решений. Когда архитектура понятна, руководители могут оценить последствия изменений.
- Снижение рисков:Понимание зависимостей предотвращает непредвиденные последствия.
- Экономическая эффективность:Выявление избыточных систем или процессов позволяет сэкономить деньги.
- Быстрее выведение на рынок:Четкие чертежи уменьшают повторную работу и путаницу.
- Улучшенная коммуникация:Визуальные модели устраняют разрыв между техническими и бизнес-командами.
Более того, это способствует соблюдению норм и управлению. Регуляторы и аудиторы часто требуют подтверждения наличия контрольных механизмов и процессов. Хорошо поддерживаемая модель эффективно предоставляет такое подтверждение.
🔄 Непрерывная согласованность
Архитектура — это не разовое мероприятие. Требуется постоянная согласованность между стратегией и реализацией. По мере изменения рынка меняются и бизнес-цели. Технологии должны адаптироваться.
Регулярные обзоры обеспечивают актуальность архитектуры. Они помогают выявить отклонения, когда реализация перестает соответствовать стратегии. Такая согласованность критически важна для долгосрочного успеха.
Организации, овладевшие этим направлением, получают конкурентное преимущество. Они более гибкие. Они могут быстрее менять направление, поскольку понимают последствия изменений. Они не гадают — они знают.
🌟 Заключительные мысли
Искусство ArchiMate — это ясность. Это вопрос превращения хаоса сложной системы в последовательную картину. Требуется дисциплина, терпение и приверженность истине. Когда это сделано правильно, это дает организациям возможность уверенно двигаться сквозь изменения.
Фокусируясь на слоях, отношениях и мотивации, архитекторы могут создавать модели, которые становятся настоящими активами. Эти модели направляют будущее предприятия. Они превращают сложность в понимание, а понимание — в действия.
