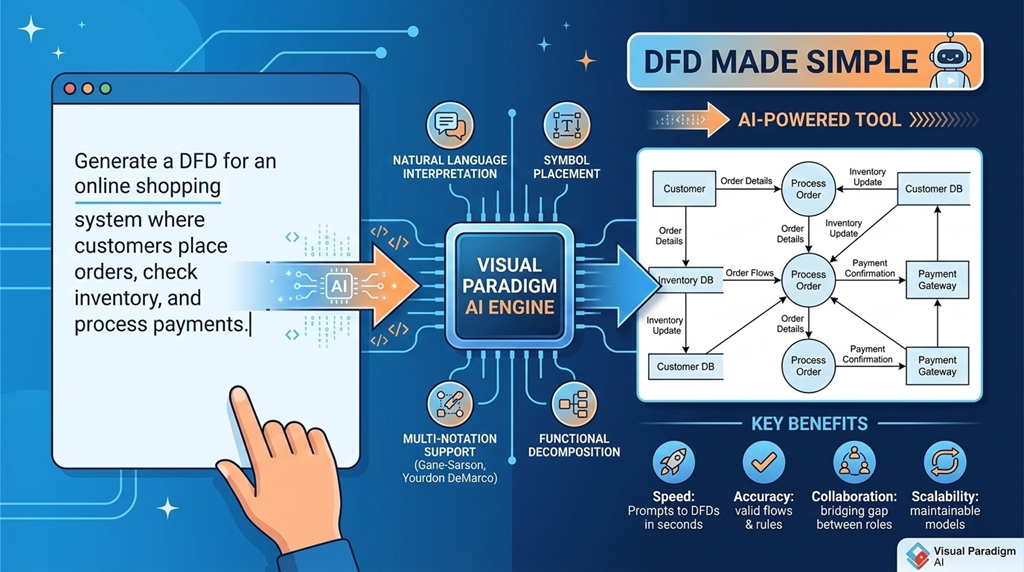

Диаграммы потоков данных, упрощенные: современное руководство с использованием ИИ

Диаграммы потоков данных (DFD) являются фундаментом системного анализа и проектирования. Они предоставляют четкое визуальное представление о том, как данные перемещаются по системе — показывая, откуда они поступают, как обрабатываются, где хранятся и куда направляются. Для бизнес-аналитиков, разработчиков и проектировщиков систем DFD помогают упростить сложные системы, выявить неэффективность и согласовать понимание между заинтересованными сторонами.

С ростом популярности инструментов моделирования с использованием искусственного интеллекта создание точных, профессиональных диаграмм потоков данных стало быстрее, точнее и значительно менее трудоемким. Это руководство рассматривает основы DFD и то, как современные платформы — такие какVisual Paradigm—используют искусственный интеллект для оптимизации всего процесса моделирования.

Что такое диаграмма потоков данных?

Диаграмма потоков данных — это графический инструмент, иллюстрирующий движение информации внутри системы. Она помогает выявить логику системы, не вдаваясь в технические детали. DFD особенно полезны на ранних этапах проектирования системы, когда акцент делается на понимании перемещения данных, а не на спецификах реализации.

На высоком уровне DFD состоят из четырех основных компонентов:

  • Внешние сущности: Они представляют источники или пункты назначения данных за пределами системы — например, пользователей, другие системы или внешние организации. Обычно они изображаются в виде прямоугольников или овалов.
  • Процессы: Это действия, которые преобразуют входящие данные в выходные. Каждый процесс обычно изображается в виде круга или закругленного прямоугольника и сопровождается описательной меткой (например, «Проверка ввода пользователя»).
  • Хранилища данных: Это хранилища, где данные хранятся временно или постоянно — например, базы данных, файлы или облачное хранилище. Они изображаются в виде прямоугольников с открытым концом.
  • Потоки данных: Это направленные стрелки, показывающие путь данных между сущностями, процессами и хранилищами данных. Каждый поток помечается типом передаваемых данных (например, «Заказ клиента», «Подтверждение оплаты»).

DFD обычно создаются на разных уровнях: высокий уровеньКонтекстная диаграмма (уровень 0) показывает систему как единый процесс, взаимодействующий с внешними сущностями, в то время какдиаграммы уровня 1 и уровня 2разбивают этот процесс на более детальные подпроцессы.

Почему DFD важны в современном проектировании систем

DFD обеспечивают ясность в сложных средах. Они помогают командам:

  • Выявлять отсутствующие потоки данных или избыточные процессы
  • Понимать границы системы и зависимости
  • Обмениваться логикой системы между техническими и нетехническими специалистами
  • Поддерживать анализ требований и документирование системы

Несмотря на свою ценность, традиционное создание DFD может быть трудоемким. Рисование диаграмм от руки или с помощью базового программного обеспечения часто требует повторяющейся работы, ручной выравнивания и несет высокий риск ошибок — особенно при поддержании согласованности на нескольких уровнях.

Эволюция создания DFD с использованием ИИ

Платформы, такие как Visual Paradigm, трансформировали моделирование DFD, интегрируя ИИ на каждом этапе процесса. Вместо начала с пустого холста пользователи могут генерировать полные диаграммы на основе обычных текстовых описаний. Такой подход снижает барьеры и позволяет быстрее и точнее создавать модели.

Ключевые особенности инструментов DFD, основанных на ИИ

Visual Paradigm Desktop: модельер с поддержкой ИИ

VP Desktop является флагманским продуктом Visual Paradigmпрограммное обеспечение для диаграмм с ИИ. Здесь генерация диаграмм с использованием ИИ сочетается с инструментами промышленного уровня для серьезной работы.

Запустите генератор диаграмм с ИИ внутри VP Desktop. Выберите «Диаграмма потока данных», укажите используемую нотацию и уровень детализации (контекст, уровень 1, уровень 2+), затем введите описание, например: «Создайте диаграмму потока данных для системы онлайн-покупок, отображающую регистрацию пользователя, просмотр товаров, оформление заказа, обработку платежей и обновление складских запасов». За считанные секунды ИИ создаст чистую и сбалансированную ДПД — сущности в виде прямоугольников, процессы — в виде окружностей, хранилища данных — в виде открытых коробок, потоки данных — с четкой маркировкой.

Visual Paradigm OpenDocs: умная платформа управления знаниями с поддержкой ИИ

Диаграммы не существуют в вакууме. Они объясняют процессы в отчетах, вики или базах знаний. Именно здесь OpenDocs проявляет себя как часть платформы Visual Paradigmплатформа ИИ для визуального моделирования и создания диаграмм.

AI-чатбот Visual Paradigm для визуальных модельеров

Иногда нужно быстро провести мозговой штурм. У Visual ParadigmAI-чатбот для визуального моделированияпревращает создание диаграмм в диалог — идеально подходит для преодоления блокировки при пустом холсте.

Поговорите с ботом: «Создайте диаграмму потока данных для системы управления библиотекой». Он мгновенно создаст ДПД. Или спросите: «Объясните этот поток данных» или «Предложите улучшения для безопасности».

Преимущества моделирования ДПД с помощью ИИ

  • Быстрее завершить работу: Команды могут перейти от концепции к визуальной модели за секунды, сократив время проектирования до 90%.
  • Снижение количества ошибок: ИИ гарантирует, что потоки данных корректны и соответствуют правилам нотации — больше не будет случайных прямых потоков данных между хранилищами.
  • Улучшенное взаимодействие: Нетехнические заинтересованные стороны могут описать логику системы простым языком и мгновенно увидеть точную диаграмму, что устраняет разрыв между бизнесом и ИТ.
  • Масштабируемость: По мере роста систем, инструменты ИИ облегчают поддержку и обновление диаграмм без ручного труда.

Начало работы с ДПД, созданными с помощью ИИ

Чтобы создать ДПД уровня 1, начните с четкого описания системы. Например:

«Пользователь заходит на платформу электронной коммерции. Система проверяет подлинность пользователя, отображает доступные товары, позволяет добавлять товары в корзину и обрабатывает заказ. Оплата производится через сторонний шлюз. Система обновляет складские запасы и отправляет подтверждающее письмо.»

Введите это в генератор диаграмм с ИИ, выберите предпочитаемую нотацию и дайте инструменту создать диаграмму. Затем используйте чатбота для уточнения или расширения модели.

Список источников

  • Инструмент диаграммы потока данных (DFD) – Visual Paradigm: Комплексный редактор DFD, поддерживающий многоуровневые диаграммы, функциональную декомпозицию, перенос сущностей/хранилищ данных, формы перетаскивания, линейки выравнивания и генерацию с помощью ИИ из описаний системы для визуализации потоков данных, процессов, внешних сущностей и хранилищ в нескольких нотациях (Gane-Sarson, Yourdon DeMarco, Yourdon & Coad).
  • Новое в OpenDocs: поддержка диаграмм потока данных (DFD) с ИИ – обновления Visual Paradigm: Анонс релиза, представляющий генерацию профессиональных DFD с помощью ИИ непосредственно из описаний на естественном языке; поддерживает стандартные, нотации Yourdon DeMarco, Yourdon & Coad и Gane-Sarson; диаграммы редактируются, встраиваются в Markdown/документы, совместно используются в реальном времени в пространствах, совместимы с соответствующими изданиями.
  • Генератор DFD с ИИ через чат-бота Visual Paradigm AI – обновления: Описывает возможности чат-бота с ИИ для мгновенного создания DFD по текстовым запросам (например, склад, больница, банковские системы), автоматическую маркировку и размещение элементов (процессы, хранилища данных, сущности, потоки), улучшения после генерации с помощью последующих запросов/редактирования и быструю визуализацию перемещения и преобразования данных.
  • Создание диаграмм потока данных из текста с помощью ИИ – Visual Paradigm: Пошаговое руководство по рабочему процессу с ИИ: выберите тип DFD и нотацию, введите описание системы на естественном языке, ИИ автоматически определяет сущности/процессы/потоки/хранилища данных, генерирует редактируемую диаграмму, поддерживает декомпозицию, уточнение и экспорт — экономя время при сохранении точности и соответствия стандартам.
  • Генератор диаграмм с ИИ: новая поддержка DFD и ERD – обновления Visual Paradigm: Основные особенности релиза, расширяющие возможности ИИ за счёт генерации DFD и ERD из текста; улучшенная стабильность, детализация и качество компоновки для диаграмм, не являющихся UML, позволяющие быстрее моделировать потоки данных и структуры баз данных в дополнение к существующей поддержке UML/BPMN/SysML.
  • Расширение генератора диаграмм с ИИ Visual Paradigm: DFD, ERD, схемы мышления и многое другое – ArchiMetric: Статья о расширенной функциональности ИИ за пределами UML, включая мгновенное создание DFD из текста, автоматический выбор нотации (Gane-Sarson, Yourdon), уточнение и интеграция с инструментами документации/отчетности для анализа систем, документирования требований и согласованности между диаграммами.
  • Полное руководство по экосистеме моделирования с ИИ Visual Paradigm (2025–2026) – Cybermedian: Подробный обзор ИИ как помощника в моделировании, включая генерацию DFD из текста, уточнение в диалоговом режиме, соответствие стандартам в разных нотациях, отслеживаемость к требованиям/UML, а также будущие улучшения для эффективного моделирования потоков данных и систем в программном обеспечении и корпоративных средах.
  • Полный обзор: функции генерации диаграмм с ИИ Visual Paradigm – Fliplify: Оценка со стороны третьей стороны инструментов ИИ для быстрого и точного создания диаграмм (включая DFD), соблюдения стандартов, диалоговой редактирования, удобства для новичков и экспертов, а также значительного роста производительности в рабочих процессах анализа систем и моделирования процессов.
  • Диаграмма потока данных – Википедия: Общая справка, объясняющая DFD как графическое представление потока информации в системе; охватывает уровни (контекст, уровень 1/2+), основные компоненты (процессы, внешние сущности, хранилища данных, потоки данных), распространённые нотации (Gane-Sarson, Yourdon DeMarco), символы и применение при анализе требований и проектировании систем.

Как изучать UML с помощью чат-бота на основе искусственного интеллекта Visual Paradigm: Практическое руководство

Изучение UML (унифицированный язык моделирования)может показаться пугающим вначале — особенно когда вы пытаетесь понять отношения между классами, потоки последовательности или переходы состояний без чёткой отправной точки. Но с правильными инструментами процесс становится интуитивным, интерактивным и даже приятным. Одним из таких инструментов, набирающих популярность среди разработчиков, студентов и специалистов по проектированию программного обеспечения, является чата-бота Visual Paradigm’s AI-чат-бот, конвертерный помощник, который преобразует естественный язык в профессиональные диаграммы UML.

Независимо от того, являетесь ли вы новичком, пытающимся понять, как моделировать простую систему, или разработчиком, уточняющим архитектуру, это руководство пошагово проведёт вас через эффективное использование чат-бота на основе искусственного интеллекта для изучения и применения концепций UML.

🧠 Зачем использовать искусственный интеллект для изучения UML?

Традиционное изучение UML часто включает изучение синтаксиса, правил обозначений и примеров из учебников — иногда без немедленной обратной связи. Чат-бот Visual Paradigm на основе искусственного интеллекта меняет это, предлагая практический, реальный опыт моделирования. Вместо того чтобы запоминать символы, вы описываете свою систему простым английским языком, и ИИ мгновенно генерирует её визуальное представление.

Этот подход поддерживает активное обучение, при котором вы экспериментируете, наблюдаете и корректируете — точно так же, как в реальном проектировании. Это особенно полезно для визуальных учеников, которым помогает видеть взаимосвязи между компонентами.

✅ Совет специалиста:Используйте этот инструмент не только для генерации диаграмм, но и для проверки своего понимания. Попросите ИИ смоделировать систему, которую вы уже обдумывали, а затем сравните результат с вашей внутренней моделью.

🔧 Ключевые функции, поддерживающие обучение

📌 Мгновенная генерация диаграмм

ИИ может создавать несколько типов диаграмм UML из одного запроса:

  • Диаграммы классов
  • Диаграммы случаев использования
  • Диаграммы последовательности
  • Диаграммы машин состояний
  • Диаграммы пакетов

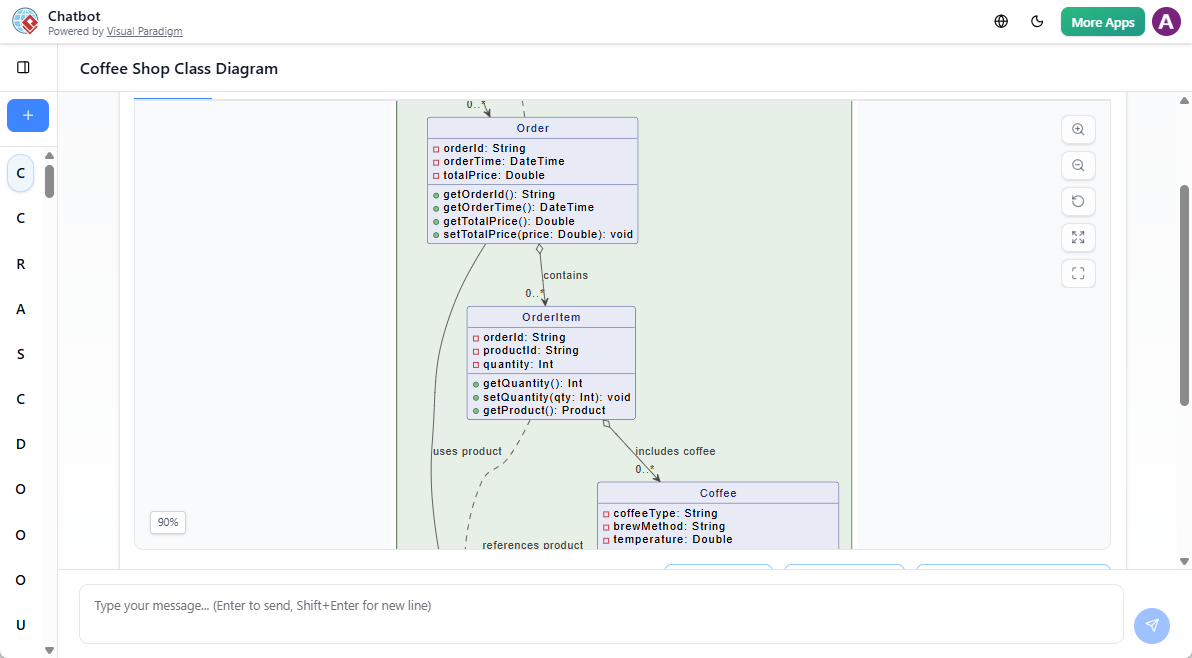

Например, вводя «Создайте модель университетской системы с учащимися, курсами и преподавателями»генерирует диаграмму классов с соответствующими классами, атрибутами и отношениями — с правильным обозначением.

💬 Улучшение в ходе диалога

Вы не должны добиться идеального результата с первого раза. Чат-бот поддерживает итеративное редактирование:

  • «Добавьте класс «Оценка», который связан с «Студентом» и «Курсом»».
  • «Переименуйте класс «Сотрудник» в «Преподаватель»».
  • «Сделайте отношение «запись» необязательным.»

Каждая команда обновляет диаграмму в реальном времени, помогая вам понять, как изменения влияют на модель.

📊 Обратная связь по проектированию и лучшие практики

После генерации диаграммы используйтеОтчет об анализеилиЧек-лист проверкичтобы получить информацию, например:

  • Отсутствующие ассоциации или множественности
  • Избыточные или неясные имена классов
  • Предложенные улучшения на основе стандартов UML

Этот цикл обратной связи укрепляет хорошие привычки проектирования и помогает избежать распространённых ошибок.

🔄 Бесшовная интеграция

Как только вы будете удовлетворены, вы можете:

  • Импортироватьдиаграмму в Visual Paradigm Desktop или Online для более глубокого редактирования
  • Экспортироватьв формате SVG, PNG или PDF для документации или презентаций
  • Использовать модель в качестве основы для генерации кода (например, Java, C#, Python)

Этот рабочий процесс соединяет обучение с практическим применением.

🛠️ Пошаговое руководство: как использовать чат-бота ИИ

1. Запустите чат-бота

Вы можете получить к нему доступ через:

  • Веб: Посетитеchat.visual-paradigm.com непосредственно в вашем браузере.
  • Десктопное приложение: откройте Visual Paradigm, перейдите к Инструменты > Приложения > ИИ-ассистированный UML, и начните моделирование.

Не требуется установка или настройка — просто начните печатать.

2. Напишите четкий запрос

Будьте конкретны в описании вашей системы. Чем больше деталей вы предоставите, тем лучше будет результат.

Примеры запросов:

  • «Создайте диаграмму классов для системы управления библиотекой с классами Книга, Член и Заем.»

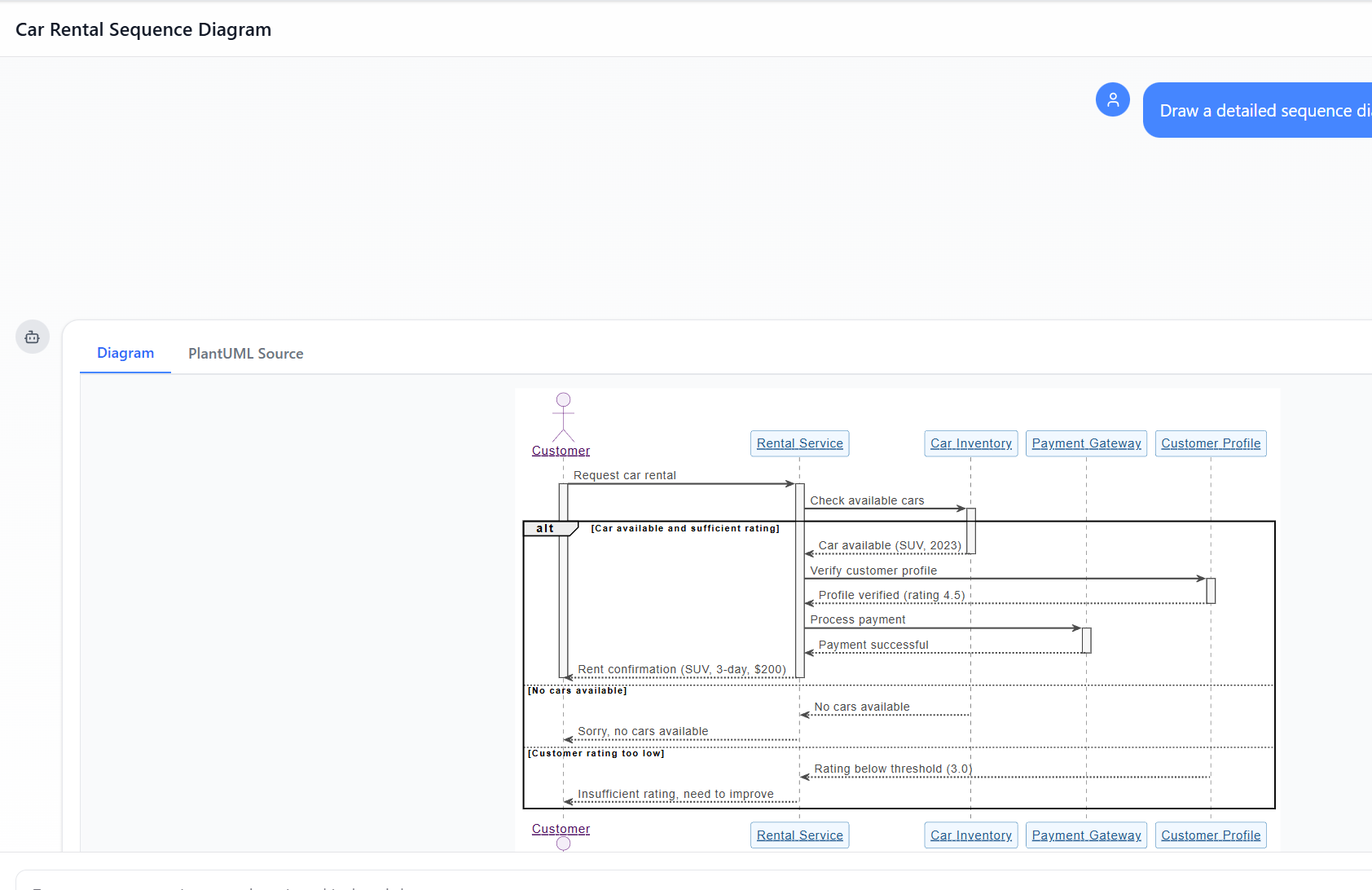

  • «Создайте диаграмму последовательности, показывающую, как пользователь авторизуется в онлайн-банковском приложении.»
  • «Создайте диаграмму вариантов использования для процесса оформления заказа в электронной коммерции, включая классы Покупатель, Оплата и Заказ.»

💡 Совет: Включите ключевые сущности, их отношения и любые ограничения (например, «член может взять не более 5 книг»).

3. Уточните с помощью команд на естественном языке

Как только диаграмма появится, взаимодействуйте с ней, как с коллегой:

  • «Добавьте операцию «Возврат» в класс Заем.»
  • «Измените множественность между Книгой и Заемом на 1…“
  • «Покажите зависимость от Оплаты к SecurityCheck.»

Каждое взаимодействие учит вас, как нотация UML отражает логику реального мира.

4. Проверка и подтверждение

Нажмите «Отчет об анализе» чтобы увидеть:

  • Структурная корректность
  • Согласованность имен
  • Потенциальные проблемы проектирования

Используйте эти выводы, чтобы углубить свое понимание принципов UML.

5. Экспорт или продолжение

  • Экспортв виде изображения или PDF для заметок или отчетов.
  • Импортв среду полного IDE для продолжения работы или генерации кода.

Это делает чат-бот идеальным как для обучения, так и для работы над проектами.

🎯 Пример практики: создание простой системы электронной коммерции

Давайте пройдемся по реальному примеру, чтобы продемонстрировать процесс обучения.

Предложение:

«Создайте диаграмму классов для веб-сайта электронной коммерции с классами Product, Customer, Order и Payment. Клиент может размещать несколько заказов, и каждый заказ содержит несколько товаров. Оплаты связаны с заказами.»

Результат:

AI генерирует диаграмму с:

  • Клиент (1) — (0…*) Заказ
  • Заказ (1) — (1…*) Товар
  • Заказ (1) — (1) Оплата

Уточнить:

«Добавьте атрибут «скидка» в класс Order со значением по умолчанию 0,0.»

Теперь вы добавили свойство и увидели, как атрибуты представлены в UML.

Проверить:

ЗапуститеЧек-лист проверки. AI может предложить:

  • «Рассмотрите возможность добавления поля «статус» в заказ для отслеживания выполнения.»
  • «Убедитесь, что кратность на Product правильная — должна ли она быть 0…*?»

Эти рекомендации укрепляют лучшие практики и помогают вам критически мыслить о дизайне.

📚 Учимся UML умно

Использование чат-бота на основе ИИ не означает обход обучения — это о том, чтобыускорить его. Фокусируясь на:

  • Описании систем на естественном языке
  • Наблюдении за тем, как модели развиваются
  • Получении немедленной обратной связи

Вы получаете более глубокое и интуитивное понимание UML, чем при использовании только статичных руководств.

Он идеально подходит для:

  • Студентов, изучающих проектирование программного обеспечения
  • Младших разработчиков, практикующих моделирование систем
  • Команд, прототипирующих идеи до написания кода
  • Преподавателей, демонстрирующих концепции на уроках

✅ Последние советы для успеха

  • Начните просто: моделируйте повседневные системы (например, кофейню, приложение для задач).
  • Экспериментируйте: попробуйте одну и ту же систему с разными ограничениями.
  • Сравнивайте: создавайте один и тот же диаграмму разными способами и смотрите, как ИИ интерпретирует вашу формулировку.
  • Используйте функциюэкспортчтобы сохранить запись вашего пути обучения.

Чат-бот на основе ИИ не заменяет понимание UML — этосо-пилоткоторый помогает вам думать, как дизайнер.

📌 Готовы попробовать?

Перейдите наchat.visual-paradigm.comи введите свой первый запрос. Независимо от того, моделируете ли вы трекер для фитнеса, систему больницы или ленту социальной сети, ИИ поможет вам визуализировать это в UML — быстро, понятно и правильно.

Начните с малого. Учитесь, действуя. И наблюдайте, как растут ваши навыки моделирования — по одному разговору за раз.
