🌟 Введение: Почему важно BPMN 2.0

Модель и нотация бизнес-процессов (BPMN) 2.0 — этоглобальный стандартдля визуализации, анализа и документирования бизнес-процессов. Он позволяет компаниям, аналитикам, разработчикам и заинтересованным сторонам четко и последовательно обмениваться информацией о потоках процессов — независимо от их технической подготовки.

С ростом цифровой трансформации BPMN 2.0 стал необходимым инструментом для улучшения процессов, автоматизации, соблюдения требований и интеграции с корпоративными системами.

В этом руководстве для начинающих мы рассмотрим основы BPMN 2.0 и покажем, как использоватьVisual Paradigm, мощную платформу «всё в одном», для моделирования, симуляции и эффективного управления бизнес-процессами.

---

🔹 Часть 1: Основы BPMN 2.0

✅ Что такое BPMN 2.0?

BPMN 2.0 (модель и нотация бизнес-процессов версии 2.0) — этостандартизированный по ISOграфический язык для моделирования бизнес-процессов. Он разработан для удобного использования как бизнес-пользователями, так и специалистами ИТ-сферы.

Он используется для:

• Создание схем потоков работ (например, настройка клиентов, выполнение заказов).

• Выявление узких мест и неэффективностей.

• Автоматизация процессов с использованием движков BPM (например, Camunda или Activiti).

• Обмен логикой процессов между отделами.

---

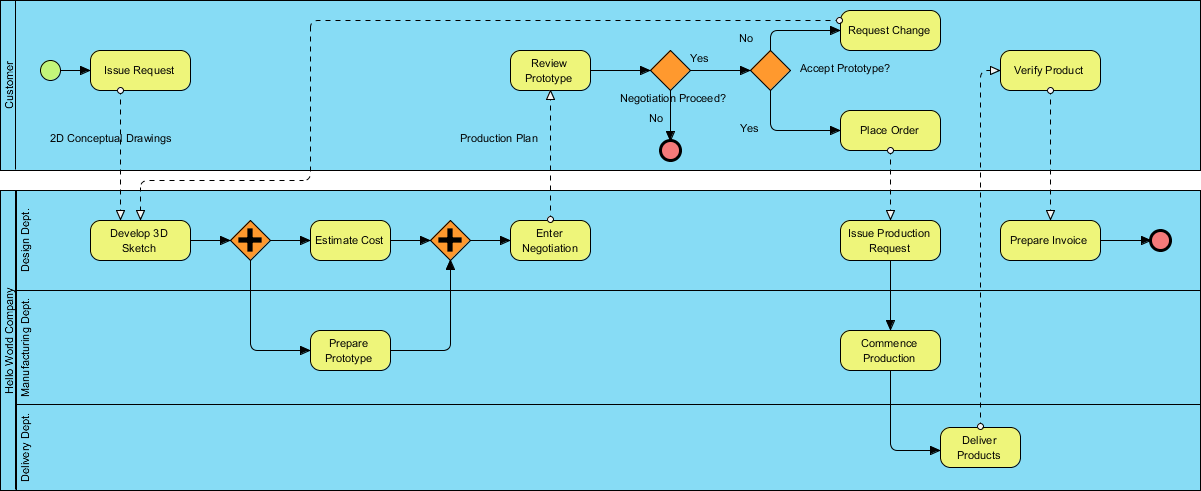

🔧 Основные элементы BPMN 2.0

BPMN используетвизуальную нотациюсостоящую из ключевых элементов. Давайте разберем их:

Элемент	Описание	Визуальный пример
Начальное событие	Обозначает начало процесса.	⚡ (Круг с точкой внутри)
Конечное событие	Отмечает конец процесса.	⚡ (Круг с толстой границей)
Задача	Одно рабочее задание или действие (например, «Утвердить кредит»).	Прямоугольник с закруглёнными углами
Деятельность	Группа задач (может быть подпроцессом).	То же самое, что и Задача, но может содержать вложенные элементы
Последовательный поток	Стрелки, показывающие порядок выполнения.	Сплошная стрелка
Шлюз	Управляет точками принятия решений или логикой ветвления.	Форма ромба
Поток сообщений	Показывает обмен сообщениями между участниками (например, системами или ролями).	Штриховая стрелка
Бассейн и полоса	Представляет участников (например, отделы или системы) и их обязанности.	Прямоугольный контейнер, разделённый на полосы

💡 Совет: Представьте диаграмму BPMN как блок-схему — но с унифицированными символами и семантикой.

---

🔄 Распространённые шаблоны BPMN

1. Последовательный поток – Линейное выполнение (Задача А → Задача Б).

2. Исключающий шлюз (XOR) – Выбирается один путь на основе условия.

3. Параллельный шлюз (И) – Несколько путей выполняются одновременно.

4. Включающий шлюз (ИЛИ) – Можно выбрать один или несколько путей.

5. Шлюз, управляемый событиями – Срабатывает на основе событий (например, таймер, сообщение).

6. Подпроцесс – Задача, содержащая собственный внутренний процесс (может быть свернута).

---

🔹 Часть 2: Начало работы с Visual Paradigm

Visual Paradigm — это всесторонняя всеинтегрированная платформа для моделирования бизнес-процессов, проектирования программного обеспечения и анализа систем. Поддерживает BPMN 2.0, UML, ERD и многое другое — делая её идеальным выбором как для новичков, так и для профессионалов.

✅ Почему стоит использовать Visual Paradigm?

• Пользовательский интерфейс – Перетаскивание элементов BPMN.

• Соответствует стандарту BPMN 2.0 – Полная поддержка стандартов.

• Функции совместной работы – Совместное использование, комментарии и контроль версий.

• Симуляция и валидация – Тестируйте свой процесс до внедрения.

• Экспорт и интеграция – Экспорт в PDF, PNG или интеграция с движками рабочих процессов.

• Моделирование в разных областях – Комбинируйте BPMN с UML, C4 и другими.

---

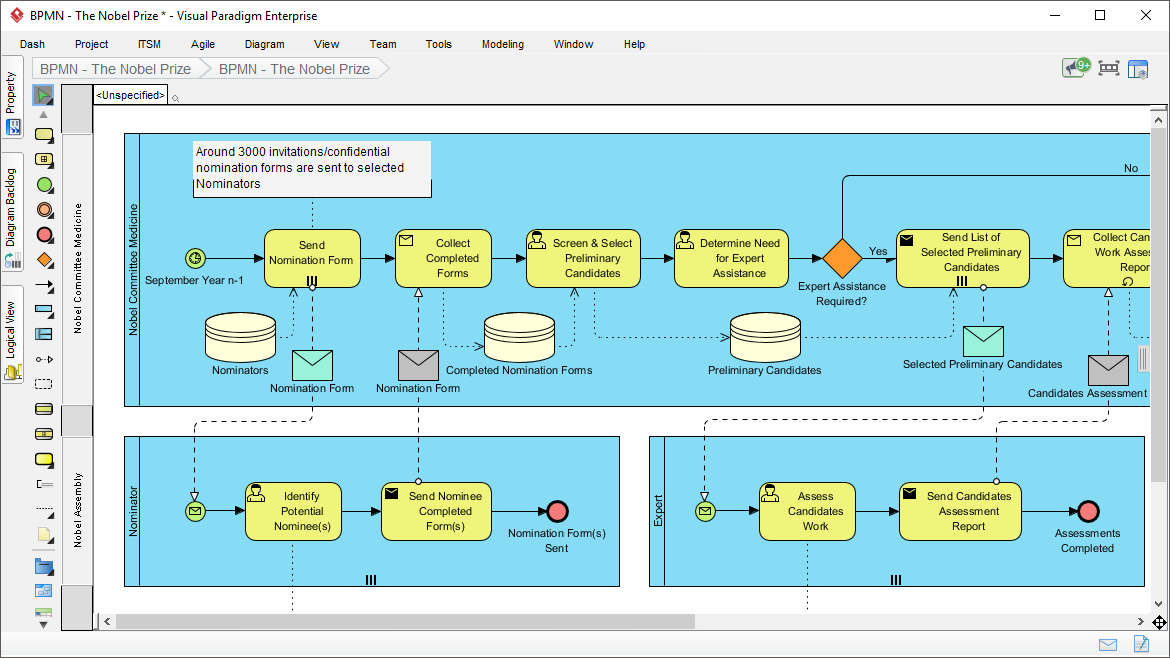

🛠 Пошаговое руководство: создание первого диаграммы BPMN в Visual Paradigm

Шаг 1: Запустите Visual Paradigm

• Откройте Visual Paradigm (доступно для Windows, macOS, Linux).

• Перейдите к Файл > Новый > Диаграмма BPMN.

Шаг 2: Настройка диаграммы

• Дайте имя своей диаграмме (например, «Обработка заказа клиента»).

• Выберите BPMN 2.0 в качестве стандарта.

Шаг 3: Добавьте событие начала

• Перетащите Событие начала с палитры на холст.

• Дважды щелкните, чтобы изменить имя (например, «Новый заказ получен»).

Шаг 4: Добавьте задачи

• Перетащите Задача элементы на холст.

• Добавьте задачи, например:

  • «Проверить заказ»

  • «Проверить наличие на складе»

  • «Обработать оплату»

  • «Отправить продукт»

Шаг 5: Подключите с помощью последовательных потоков

• Используйте инструмент Последовательный поток (иконка стрелки), чтобы соединить события и задачи в порядке.

Шаг 6: Добавьте шлюз (точку принятия решения)

• Перетащите Исключительный шлюз (ромб) после «Проверить наличие на складе».

• Подключите два исходящих потока:

  • «Есть в наличии» → «Отправить продукт»

  • «Нет в наличии» → «Уведомить клиента»

Шаг 7: Добавьте событие окончания

• Перетащите Событие окончания к последнему шагу.

• Подключите его с помощью последовательного потока.

Шаг 8: Добавьте область и полосу (необязательно для многосторонних процессов)

• Используйте Область для представления участника (например, «Отдел продаж»).

• Добавьте Полосы внутри области (например, «Продажи», «Склад», «Финансы»).

• Назначьте задачи соответствующим полосам, чтобы показать ответственность.

Шаг 9: Проверка и моделирование

• Нажмите Проверить для проверки ошибок (например, несвязанные потоки).

• Используйте Моделирование для запуска процесса и тестирования различных сценариев (например, «Что, если запасы низкие?»).

Шаг 10: Экспорт и обмен

• Экспортируйте в формате PDF, PNG или HTML.

• Обменивайтесь по ссылке или экспортируйте в Confluence, SharePoint или Jira.

---

🔹 Часть 3: Лучшие практики моделирования BPMN

1. Держите всё просто – Избегайте чрезмерно сложных диаграмм. Используйте подпроцессы для разбиения крупных потоков.

2. Используйте осмысленные названия – Задачи и события должны чётко описывать происходящее.

3. Следуйте стандартной нотации – Используйте только символы, совместимые с BPMN 2.0.

4. Определите четкие события начала/окончания – Каждый процесс должен иметь четкое начало и окончание.

5. Документируйте предположения и исключения – Используйте аннотации или заметки для контекста.

6. Привлекайте заинтересованные стороны – Получайте обратную связь от бизнес-пользователей и команд ИТ во время проектирования.

---

🔹 Часть 4: Реальные примеры использования

Отрасль	Случай использования
Банковское дело	Процесс одобрения кредита с валидацией, проверкой кредитной истории и одобрением менеджера.
Электронная коммерция	Процесс выполнения заказа с проверкой наличия товара, оплатой и доставкой.
Здравоохранение	Процесс приема пациентов с сортировкой, регистрацией и назначением врача.
Производство	Процесс планирования производства и контроля качества.

Visual Paradigm помогает моделировать эти процессы с высокой точностью и поддерживает будущую автоматизацию за счет интеграции с движком BPMN.

---

🔹 Заключение: начните моделирование с уверенностью

BPMN 2.0 — это золотой стандарт моделирования бизнес-процессов. С Visual Paradigm, вы получаете мощное, интуитивно понятное и комплексное решение для:

• Создания четких, стандартизированных диаграмм процессов.

• Моделирование и проверка рабочих процессов.

• Сотрудничество между командами.

• Подготовка процессов к автоматизации.

Независимо от того, являетесь ли вы бизнес-аналитиком, инженером процессов или разработчиком, освоение BPMN 2.0 с помощью Visual Paradigm позволит вам визуализировать, оптимизировать и трансформировать операции вашей организации.

---

📚 Ресурсы для получения дополнительной информации

• Проектирование бизнес-процессов с мощным программным обеспечением BPMN – Visual Paradigm: Подробный обзор интуитивно понятного моделировщика BPMN 2.0 от Visual Paradigm, подчеркивающий его роль в быстром создании профессиональных диаграмм бизнес-процессов с функциями, такими как детализация процессов, симуляция, анимация и интеграция с другими стандартами моделирования.
• Онлайн-инструмент для диаграмм BPMN – Visual Paradigm: Руководство по онлайн-инструменту BPMN от Visual Paradigm для создания диаграмм бизнес-процессов в облаке, подчеркивающее простоту использования, профессиональные шаблоны, функцию перетаскивания и поддержку рабочих процессов BPMN, доступных для всех.
• Введение в BPMN Часть I – Visual Paradigm: Основной учебник, вводящий в понятия BPMN и предоставляющий пошаговое руководство по созданию и рисованию диаграмм BPMN с использованием функций моделирования Visual Paradigm.
• Как нарисовать диаграмму BPMN? – Visual Paradigm: Практическое пошаговое руководство по BPMN, демонстрирующее, как создавать диаграммы бизнес-процессов в Visual Paradigm, охватывающее основные элементы и простой в использовании интерфейс для начинающих и профессионалов.
• Как создать диаграмму BPMN? – Visual Paradigm: Обучающий ресурс, объясняющий основы BPMN и процесс создания диаграмм рабочих процессов с помощью специализированного программного обеспечения BPMN от Visual Paradigm для проектирования процессов и рабочих процессов.
• Обзор нотации BPMN – Visual Paradigm: Подробное руководство по символам BPMN, нотациям и примерам диаграмм, демонстрирующее, как инструмент Visual Paradigm, удостоенный наград, поддерживает полное моделирование и визуализацию BPMN.
• Что такое BPMN? – Visual Paradigm: Объяснительный обзор BPMN как стандартизированной нотации для бизнес-процессов, подробно описывающий её историю, преимущества и то, как Visual Paradigm обеспечивает эффективное моделирование и анализ процессов.

---

🎯 Ваш следующий шаг:
Скачать Бесплатная версия Visual Paradigm сегодня и создайте свою первую диаграмму BPMN 2.0 менее чем за 10 минут!

✅ Совет профессионала: Начните с простого процесса, такого как «Обработка заявок в службе поддержки клиентов», чтобы набраться уверенности.

Создание чистых, легко читаемыхBPMN (модель и нотация бизнес-процессов)диаграмм является необходимым для эффективной коммуникации между заинтересованными сторонами — бизнес-аналитиками, разработчиками, менеджерами проектов и конечными пользователями. Плохо спроектированные диаграммы могут привести к путанице, неверной интерпретации и задержкам в проекте. Вотлучшие практики BPMNдля того, чтобы помочь вам создавать профессиональные, интуитивно понятные и поддерживаемые диаграммы процессов:

---

✅ 1. Начните с четкой цели

Прежде чем рисовать, определите:

• Кто аудитория? (например, бизнес-пользователи, команды ИТ)

• Какова цель? (например, документирование, проектирование системы, соответствие требованиям)

• Какой уровень детализации необходим? (обзор высокого уровня против детального выполнения)

👉 Совет:Используйтеобласть процессаиуровень абстракциидля управления сложностью вашей диаграммы.

---

✅ 2. Используйте правильный уровень абстракции

• Полосы (пулы и полосы):Используйте их для отображенияответственность (кто делает что).

  • Пулыпредставляют отдельные организации или крупные подразделения.

  • Полосывнутри пула представляют роли, команды или системы.

• Избегайте чрезмерного использования полос — слишком много может загромождать диаграмму.

👉 Рекомендуемая практика: Включайте только те полосы, которые приносят ценность (например, различные отделы или системы, участвующие в процессе).

---

✅ 3. Следуйте логическому потоку

• Используйте сверху вниз или слева направо поток для естественного чтения.

• Избегайте пересечения потоков и извилистых путей.

• Используйте шлюзы (XOR, И, ИЛИ) соответствующим образом для моделирования точек принятия решений и параллельных путей.

👉 Избегайте: Сложные, запутанные пути. Если процесс имеет слишком много ветвлений, рассмотрите возможность разделения его на подпроцессы.

---

✅ 4. Используйте подпроцессы для сложности

• Оберните повторяющуюся или сложную логику в подпроцессы.

• Используйте свернутые подпроцессы для высокого уровня представления.

• Используйте развёрнутые подпроцессы, когда необходимо показать внутренние детали.

👉 Рекомендуемая практика: Описывайте подпроцессы понятно (например, «Проверка заявки клиента»).

---

✅ 5. Держите логику шлюзов простой

• Используйте XOR (исключающее) для взаимоисключающих выборов.

• Используйте И (включающее) только тогда, когда все пути должны быть пройдены.

• Используйте ИЛИ (включающее) осторожно — убедитесь, что ясно, когда могут возникнуть несколько путей.

• Избегайте сложных комбинаций шлюзов без четкой логики.

👉 Совет: Если вы используете несколько шлюзов, рассмотрите возможность добавления аннотаций для уточнения поведения.

---

✅ 6. Правильно используйте стандартные символы BPMN

Символ	Правильное использование
Начальное событие	Только одно на процесс (если не используются сообщения).
Конечное событие	Одно на процесс (если не несколько конечных состояний).
Задача	Одна единица работы. Избегайте объединения нескольких задач.
Последовательный поток	Стрелки, показывающие порядок выполнения (а не поток данных).
Поток сообщений	Пунктирная линия между пузырями (для общения).

👉 Избегайте: Неправильное смешивание последовательного потока и потока сообщений.

---

✅ 7. Четко и последовательно называйте элементы

• Используйте названия, ориентированные на действия (например, «Утвердить запрос на кредит», а не «Задание 1»).

• Избегайте неопределенных терминов, таких как «Процесс» или «Шаг».

• Используйте последовательное использование заглавных букв и грамматику (например, все глаголы в настоящем времени).

👉 Пример: ✅ «Отправить подтверждающее письмо» ❌ «Отправить письмо»

---

✅ 8. Ограничьте количество элементов на диаграмме

• Цель — 1–3 дорожки и 10–20 основных элементов (задачи, шлюзы, события).

• Если процесс длиннее, разделите на несколько диаграмм (например, «Ввод в работу – Шаг 1», «Ввод в работу – Шаг 2»).

👉 Лучшая практика: Используйте “Процесс” и “Подпроцесс” для разбиения крупных процессов.

---

✅ 9. Используйте примечания умеренно и стратегически

• Используйте примечания для объяснения сложной логики, бизнес-правил или исключений.

• Избегайте загромождения диаграммы текстом — оставьте её визуальной.

👉 Пример: Примечание может прояснить: «Если кредитный рейтинг < 600, направить на ручную проверку».

---

✅ 10. Применяйте визуальную иерархию и согласованность

• Используйте согласованные цвета, шрифты и толщину линий.

• Используйте иконки или визуальные подсказки (например, цветовая кодировка для путей ошибок).

• Выравнивайте элементы аккуратно — используйте привязку к сетке в вашем инструменте BPMN.

👉 Совет: Используйте руководство по стилю для вашей команды (например, все задачи синие, шлюзы — желтые).

---

✅ 11. Проверьте с заинтересованными сторонами

• Распространите диаграмму среди пользователей бизнеса и разработчиков.

• Спросите: «Можете ли вы понять ход без объяснения?»

• Повторите на основе обратной связи.

👉 Наилучшая практика: Используйте Инструменты BPMN с функциями совместной работы (например, Camunda Modeler, Bizagi, Signavio).

---

✅ 12. Документируйте предположения и исключения

• Используйте потоки исключений (например, события ошибок, компенсация), чтобы показать пути сбоев.

• Документируйте предположения в примечаниях или отдельном разделе.

👉 Пример: «Если клиент не найден в CRM, направьте на проверку мошенничества».

---

🛠️ Инструменты, поддерживающие наилучшие практики

• Проектирование бизнес-процессов с мощным программным обеспечением BPMN – Visual Paradigm: Подробный обзор интуитивного редактора BPMN 2.0 Visual Paradigm, подчеркивающий его роль в быстром создании профессиональных диаграмм бизнес-процессов с возможностями, такими как детализация процессов, симуляция, анимация и интеграция с другими стандартами моделирования.
• Онлайн-инструмент для диаграмм BPMN – Visual Paradigm: Руководство по онлайн-инструменту BPMN Visual Paradigm для создания диаграмм бизнес-процессов в облаке, подчеркивающее простоту использования, профессиональные шаблоны, функцию перетаскивания и поддержку рабочих процессов BPMN, доступных для любого пользователя.
• Введение в BPMN Часть I – Visual Paradigm: Основной учебник, вводящий в концепции BPMN и предоставляющий пошаговое руководство по созданию и рисованию диаграмм BPMN с использованием функций моделирования Visual Paradigm.
• Как рисовать диаграммы BPMN? – Visual Paradigm: Практическое пошаговое руководство по BPMN, демонстрирующее, как создавать диаграммы бизнес-процессов в Visual Paradigm, охватывающее основные элементы и простой в использовании интерфейс для начинающих и экспертов.
• Как создать диаграмму BPMN? – Visual Paradigm: Обучающий ресурс, объясняющий основы BPMN и процесс создания диаграмм рабочих процессов с помощью специализированного программного обеспечения BPMN от Visual Paradigm для проектирования процессов и рабочих процессов.
• Обзор нотации BPMN – Visual Paradigm: Комплексное руководство по символам BPMN, нотациям и примерам диаграмм, демонстрирующее, как инструмент Visual Paradigm, удостоенный наград, поддерживает полное моделирование и визуализацию BPMN.
• Что такое BPMN? – Visual Paradigm: Объяснительный обзор BPMN как стандартизированной нотации для бизнес-процессов, подробно описывающий её историю, преимущества и то, как Visual Paradigm обеспечивает эффективное моделирование и анализ процессов.

---

✅ Обзор: Чек-лист для чистых диаграмм BPMN

✅ Пункт	Готово?
Четкая цель и область процесса	☐
Логический поток сверху вниз / слева направо	☐
Уместное использование дорожек	☐
Подпроцессы для сложной логики	☐
Стандартные символы BPMN используются правильно	☐
Четкое и последовательное наименование	☐
Ограниченное количество элементов на диаграмме	☐
Аннотации используются для пояснения, а не для загромождения	☐
Визуальная согласованность (цвета, шрифты, выравнивание)	☐
Проверено с заинтересованными сторонами	☐

---

Заключительная мысль

**Хорошая диаграмма BPMN — это начало разговора, а не головоломка.** Когда заинтересованные стороны могут понять ваш процесс одним взглядом, вы достигли успеха.

Следуя этим лучшим практикам, вы создадите диаграммы BPMN, которые будут не только точными, но ипригодными для действий, поддерживаемыми и совместными—настоящим активом в улучшении процессов и цифровой трансформации.
