Полное руководство по моделированию диаграмм сущность-связь (ERD)

Диаграммы сущность-связь остаются одним из наиболее важных инструментов при проектировании реляционных баз данных, передаче требований к данным и предотвращении дорогостоящих переделок в будущем.

1. Что такое ERD и зачем мы его используем?

Этодиаграмма сущность-связь (ERD) — это визуальная модель, которая показывает:

  • Свойствавещи которые мы хотим хранить (сущности)
  • Свойстваэтих вещей (атрибуты)этих вещей (атрибуты)
  • Как эти вещи связанымежду собой (связи) (связи)
  • Сколькоиз каждой вещи может быть связано (мощность / множественность)

Основные цели в 2025–2026 годах:

  • Обмен структурой между разработчиками, аналитиками, менеджерами продуктов и экспертами по предметной области
  • Служить единственным источником истины до написания DDL (CREATE TABLE …)
  • Выявлять логические ошибки на ранних этапах (избыточность, отсутствие ограничений, неверная мощность)
  • Поддерживать определение границ микросервисов / проектирование на основе домена
  • Автоматически генерировать документацию во многих современных инструментах

2. Основные нотации, используемые сегодня

Три основные группы всё ещё активно используются:

Нотация Популярность (2025) Читаемость Лучше всего подходит для Символы мощности
Клюв ворона Наивысший Очень высокий Большинство команд, инструментов (Lucidchart, dbdiagram, Draw.io, QuickDBD и др.) Клювы вороны, линии, круги, тире
Чен Средний Средний Академия, некоторые концептуальные моделирования Числа (1, N), тяжелые ромбы
IDEF1X Низкий Средний Некоторые государственные / устаревшие системы Специфическая нотация «ящик в ящике»

Клюв ворона является де-факто промышленным стандартом в 2025–2026 годах → мы будем использовать его в этом руководстве.

3. Основные элементы (Клюв ворона)

Концепция Символ Описание Пример
Сильная сущность Прямоугольник Существует независимо, имеет собственный первичный ключ Клиент, заказ, продукт
Слабая сущность Двойной прямоугольник Существование зависит от владельца сущности; частичный ключ + ключ владельца = полный ключ Позиция заказа (зависит от заказа)
Атрибут Овал (связанный с сущностью) Свойство сущности имя, цена, электронная почта
Первичный ключ Атрибут с подчеркиванием Уникально идентифицирует экземпляр сущности customer_id, isbn
Многозначный атрибут Двойной овал Может иметь несколько значений (обычно превращается в отдельную таблицу) номера телефонов, теги
Производный атрибут Штриховой овал Может быть вычислен из других атрибутов возраст (из даты рождения)
Составной атрибут Овал, содержащий другие овалы Атрибут, состоящий из нескольких податрибутов полный адрес → улица, город, индекс

4. Связи и кардинальность (Сердце ERD)

Связь = ромб (иногда просто линия в современном минималистичном стиле)

Кардинальностьотвечает на два вопроса длякаждой сторонысвязи:

  • Минимальное количество связанных экземпляров? (0 или 1)
  • Максимальное количество связанных экземпляров? (1 или много = N)
Символ (клюв вороны) Минимум Максимум Значение (с этой стороны) Общее название Пример предложения
Круг (○) 0 — Необязательно Ноль Клиент может иметь сделанные нулевые заказы
Короткая черта ( ) 1 — Обязательно Один (точно)
Клюв вороны (> ) 0 N Ноль или много Много (необязательно) Клиент может сделатьмного заказов
Черта + клюв вороны (> ) 1 N Один или много Обязательно много
Двойная линия ( ) 1 1 Точно один

Распространенные шаблоны (написано слева → справа):

  • 1:1 || — || Человек ↔ Паспорт (текущий)
  • 1:0..1 || — ○| Отдел ↔ Руководитель (некоторые отделы не имеют руководителя)
  • 1:М || — >| Автор → Книга
  • 1:0..М || — ○> Клиент → Заказ
  • М:М >| — >| Студент ↔ Дисциплина (многие-ко-многим)

5. Ограничения участия

  • Полное участие = двойная линия от сущности к отношению (каждый экземпляр долженучаствовать)
  • Частичное участие = одинарная линия (некоторые экземпляры могут не участвовать)

Примеры:

  • Каждый Заказ должен иметь хотя бы один Позиция заказа → полное участие (двойная линия) + 1..N
  • Не каждый Клиент сделал заказ на Заказ → частичное + 0..N

6. Слабые сущности и связывающие отношения

Слабая сущность:

  • Не может существовать без своего владельца (сильной сущности)
  • Его первичный ключ = PK владельца + частичный ключ (дискриминатор)

Символ:

  • Двойной прямоугольник
  • Связывающее отношение = двойной ромб или жирная линия
  • Обычно связывающее отношение 1:N (владелец → множество слабых сущностей)

Классический пример:

Заказ содержит позицию заказа
(двойной прямоугольник + жирная линия)
PK: order_id PK: (order_id, номер_позиции)

7. Пошаговый процесс моделирования ERD (Практический рабочий процесс 2025–2026)

  1. Глубоко понять предметную областьПоговорите со заинтересованными сторонами → соберите существительные и глаголы

  2. Составьте список кандидатов на сущности (существительные) → Отфильтруйте реальные объекты, которые необходимо хранить независимо

  3. Перечислите атрибуты для каждого сущности → Отметьте первичные ключи (подчёркнутые) → Определите кандидатские ключи / естественные ключи → Выявите многозначные, составные, производные атрибуты

  4. Найдите отношения (глаголы) → Задайте вопрос: «Какие сущности непосредственно связаны?» → Избегайте транзитивных отношений (они обычно скрывают отсутствующие сущности)

  5. Определите кардинальность и участие для в каждом направлении → Напишите 4–6 предложений, используя шаблон: «Каждый А может/должен быть связан с ноль/один/многие Б». «Каждый Б может/должен быть связан с ноль/один/многие А.”

  6. Обработайте отношения M:N Почти всегда разрешайте их в промежуточную таблицу (слабая или сильная сущность). Добавьте атрибуты, если сама связь имеет свойства (например, дата зачисления, оценка)

  7. Определите слабые сущностиЗадайте вопрос: «Может ли эта сущность существовать без другой?»

  8. Добавьте супертип/подтип (если необходимо — наследование). Используйте круг с d (непересекающийся) / o (пересекающийся)

  9. Проверьте на распространённые признаки проблем

    • Ловушка веера / ловушка пропасти
    • Слишком много отношений M:N без атрибутов → отсутствует сущность?
    • Избыточные отношения
    • Отсутствует обязательное участие
    • Сущности, имеющие только внешние ключи → вероятно, слабая сущность

  10. Проверка с заинтересованными сторонами с использованием конкретных примеров

8. Современные лучшие практики и советы (2025–2026)

  • Предпочтениеминималистический стиль (без ромбов — только помеченные линии)
  • Использоватьглагольные фразы на линиях отношений (расположен, содержит, преподает)
  • Цветовая кодировка доменов / ограниченных контекстов в крупных моделях
  • Отделяйте логическую ERD от физической (типы данных, индексы позже)
  • Контроль версий файла .drawio / .dbml / .erd
  • Используйте инструменты, которые могут генерировать схему SQL / Prisma / TypeORM (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + плагины)
  • Для очень крупных систем → модульные ERD на каждый ограниченный контекст

Краткая справка – наиболее распространенные паттерны

  • Клиент 1 —— 0..* Заказ
  • Заказ 1 —— 1..* Строка заказа
  • Товар * —— * Категория → разрешить в промежуточную таблицу + атрибуты
  • Сотрудник 1 —— 0..1 Отдел (руководитель)
  • Отдел 1 —— 0..* Сотрудник (члены)
  • Человек 1 —— 0..1 Автомобиль (текущий автомобиль)

Рекомендуемый инструмент AI ERD

Visual Paradigm предлагает комплексныйэкосистему длявизуального моделирования ERD, объединяя мощность инженерных решений для настольных приложений с гибкостью облачных решений, ускорением на основе ИИ и функциями командного взаимодействия. Это делает его подходящим для индивидуальных моделей, команд Agile, архитекторов предприятий и специалистов по базам данных, работающих над всем, от быстрых прототипов до сложной реинжиниринга унаследованных систем.

Экосистема в основном состоит из двух основных платформ, дополняющих друг друга:

  • Visual Paradigm Desktop (приложение для загрузки для Windows, macOS, Linux) — ориентировано на глубокую профессиональную инженерию баз данных.
  • Visual Paradigm Online (базируется на браузере, установка не требуется) — оптимизировано для быстрого совместного использования с поддержкой ИИ при создании диаграмм.

Оба поддерживают основные нотации ERD (включая нотацию Crow’s Foot и Chen), концептуальные/логические/физические уровни и полную отслеживаемость между уровнями модели.

Ключевые способы, с помощью которых экосистема помогает в процессе визуального моделирования ERD

  1. Интуитивно понятное и быстрое создание диаграмм
    • Интерфейс перетаскивания с моделирование, ориентированное на ресурсы (не требуется постоянный переход между панелями инструментов).
    • Автоматическое создание столбцов внешних ключей при создании связей.
    • Поддержка всех стандартных элементов ERD: сильные/слабые сущности, идентифицирующие/неидентифицирующие связи, многозначные/выводимые/составные атрибуты, хранимые процедуры, триггеры, представления, уникальные ограничения и т.д.
    • Поддиаграммы помогают разбить крупные корпоративные схемы на логические представления.
  2. Полная поддержка жизненного цикла: Концептуальный → Логический → Физический
    • Однонажатие для вывода: создание логической ERD из концептуальной, физической из логической (с автоматической отслеживаемостью и навигацией через Model Transitor).
    • Поддержание согласованности на всех уровнях абстракции — изменения на одном уровне могут передаваться интеллектуально.
  3. Ускорение с использованием ИИ (особенно сильное в VP Online)
    • AI-моделировщик баз данных и Генератор диаграмм с использованием ИИ — опишите свои требования к данным на простом английском языке (например, «У нас есть клиенты, которые делают заказы, содержащие продукты из нескольких категорий»), и ИИ мгновенно создаст нормализованную, профессиональную ERD с сущностями, связями и ключами.
    • Поддерживает нотацию Chen в генераторе диаграмм с использованием ИИ.
    • Идеально подходит для быстрого прототипирования или при начале работы с неясными бизнес-требованиями.
  4. Инженерия баз данных и синхронизация
    • Прямое проектирование — генерация полных, безошибочных скриптов DDL (или непосредственное создание/обновление баз данных) для основных СУБД: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift и др.
    • Обратное проектирование — импорт существующих баз данных и мгновенное воссоздание визуальных ERD (чрезвычайно полезно для унаследованных систем или восстановления документации).
    • Инструмент патчей / сравнения — сравнение модели с живой базой данных, генерация скриптов изменений для безопасного применения изменений без потери данных.
    • Введите образцы данных непосредственно в сущностях ERD → экспортируйте в базу данных для быстрого заполнения.
  5. Совместная работа в команде и версионирование
    • Редактирование в реальном времени с одновременным доступом (несколько пользователей одновременно работают с одной диаграммой ERD).
    • Встроенная детекция конфликтов и умное разрешение.
    • Полная история изменений, фиксация/обновление, отмена изменений.
    • Комментирование непосредственно на элементах диаграммы для обратной связи.
    • Опубликовать и поделиться — генерация веб-ссылок, встраивание диаграмм, экспорт в PDF/изображение/HTML для заинтересованных сторон, у которых нет лицензий.
    • Централизованный облачный репозиторий (VPository) обеспечивает согласованность всех участников в средах разработки, тестирования и продакшн.
  6. Интеграция в более широкую экосистему моделирования
    • Связывание элементов ERD с другими диаграммами: ссылка на сущность данных в диаграммах потоков данных, диаграммах классов UML, макетах, процессах BPMN и т.д.
    • Сгенерировать код ORM (Hibernate и др.) из ERD → мост между визуальной моделью и уровнем приложения.
    • Визуальное сравнение — сравнение различных версий или модели с схемой базы данных.
    • Экспорт профессионального словаря данных / спецификаций для документации и передачи.

Былое сравнение: когда использовать ту или иную часть экосистемы

Необходимость / Сценарий Рекомендуемая платформа Ключевые преимущества в контексте ERD
Глубокое обратное инжиниринг, исправление прод-базы данных, генерация ORM Рабочая станция Полный инженерный набор, работа в автономном режиме, продвинутая синхронизация
Быстрые наброски, дизайн с помощью ИИ на основе текста, нулевая настройка Онлайн Генерация с помощью ИИ, доступ через браузер, легковесность
Сессии моделирования в реальном времени для команды Онлайн (или рабочая станция + сервер командной работы) Одновременное редактирование, комментирование, разрешение конфликтов
Схемы масштаба предприятия с подмоделями Рабочий стол Улучшенная производительность для очень крупных моделей
Обзоры заинтересованных сторон и обмен Оба (функция публикации) Веб-ссылки, встраиваемые элементы, экспорт в PDF
Бесплатное / некоммерческое использование Сообщественная версия (рабочий стол) или Бесплатный аккаунт VP Online Полный редактирование ERD, ограниченная продвинутая инженерия

В заключение, экосистема Visual Paradigm устраняет трудности на каждом этапе моделирования ERD — от первоначального мозгового штурма (ИИ + быстрое перетаскивание), через совместное улучшение и проверку, до финальной реализации и сопровождения (обратная инженерия). Она особенно сильна, когда ваш рабочий процесс включает как визуальную коммуникацию, так и фактическую доставку базы данных.

Статьи по ERD

Моделирование базы данных платформы социальных медиа: генерация диаграмм ERD с использованием искусственного интеллекта в Visual Paradigm

Learn how to use Visual Paradigm’s AI to instantly generate professional ER diagrams for a social media platform database from simple text prompts.

Давайте будем честны: начать проектирование базы данных с чистого листа может быть непросто. Независимо от того, являетесь ли вы опытным архитектором программного обеспечения или студентом, изучающим моделирование данных, ручное создание сущностей, определение атрибутов и прокладка линий отношений требует значительных усилий. Именно здесьгенерация диаграмм сущность-связь (ERD) с использованием искусственного интеллекта меняет правила игры. Просто описав свои идеи по проекту — например, «платформу социальных медиа» — вы можете использоватьVisual Paradigm Desktop для мгновенного преобразования естественного языка в профессиональную, соответствующую стандартам модель данных.

Эта функция не просто ускоряет процесс; она помогает преодолеть разрыв между бизнес-требованием и технической схемой. В этом подробном обзоре мы рассмотрим, как вы можете превратить простой текстовый запрос в полностью структурированную диаграмму базы данных, включающую пользователей, посты и комментарии, всего за несколько секунд, используя этотинтеллектуальный инструмент проектирования баз данных.

Краткое резюме: основные выводы

  • Эффективность преобразования текста в модель: Мгновенно преобразуйте простые описания на английском языке в сложные диаграммы ERD.
  • Умное обнаружение: Искусственный интеллект автоматически определяет сущности, атрибуты, первичные ключи и отношения.
  • Стандартная нотация: Генерирует диаграммы, соответствующие отраслевым стандартам ER (например, нотация «Крылья ворона» и т.д.).
  • Полностью редактируемо: Результат — это нативная диаграмма Visual Paradigm, готовая к дальнейшей доработке и генерации SQL.

Шаг 1: Определение области с помощью естественного языка

Процесс начинается с простой идеи. Вам не нужно знать синтаксис SQL или вручную перетаскивать десятки блоков. Вместо этого вы получаете доступ к функциигенерации диаграмм с использованием искусственного интеллекта в инструменте. Как показано на схеме ниже, вы просто выбираете «Диаграмма сущность-связь» в качестве целевого вывода. Сила заключается в запросе.

В нашем примере мы хотели визуализировать бэкенд социальной сети. Мы ввели запрос:«Визуализируйте диаграмму ERD, описывающую структуру базы данных платформы социальных медиа». Этот простой текст — всё, что нужно ИИ, чтобы понять требования к области, делая вывод, что социальная платформа обычно требует пользователей, контента, взаимодействий и уведомлений.

This is a screenshot of Visual Paradigm (aka. Visual Paradigm Desktop). It is now showing the use of AI diagram generation to

Шаг 2: Анализ сгенерированной ИИ модели данных

Как только вы нажмете «ОК», ИИ анализирует ваш текст, чтобы определить основные сущности (таблицы) и их связи. Он не просто размещает случайные блоки на холсте; он применяетумное обнаружение отношений и кардинальности для структурирования логики данных. В течение нескольких секунд вы получаете полностью готовую диаграмму, которая выглядит так, будто её ручное проектирование заняло бы часы.

Посмотрев на результат ниже, вы можете увидеть, что ИИ правильно сгенерировал схему, идеально подходящую для приложения социальных медиа. Он создалПользователь сущность со стандартными атрибутами, такими как имя пользователя, электронная почта, и пароль. Логически связывает пользователя с Пост сущностью (один ко многим), учитывая, что один пользователь создает множество постов. Он даже детализировал информацию, добавив Комментарий, Лайк, и Уведомление сущности, с полными внешними ключами (например, post_id, author_id), и соответствующие типы данных, такие как varchar, clob, и integer.

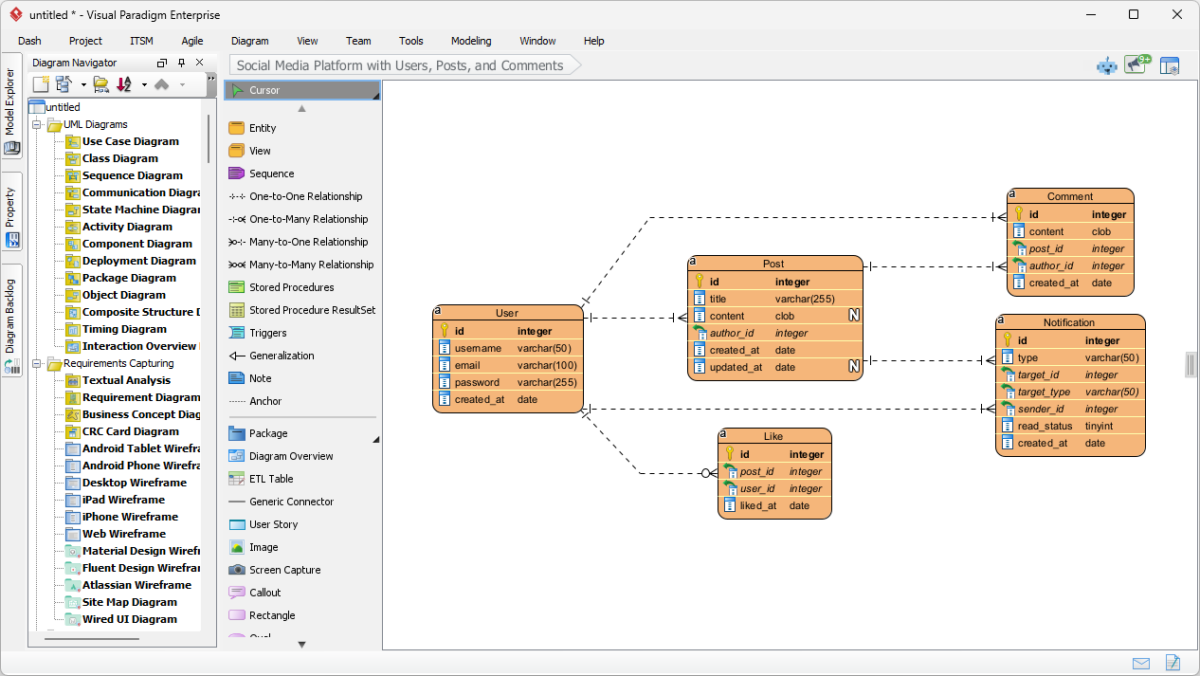

This is the screenshot of Visual Paradigm Desktop. It shows a Entity Relationship Diagram generated by AI, based on the descr

Почему эта функция ИИ является обязательной для моделеров

Прелесть использования инструмента моделирования баз данных, основанного на ИИзаключается в том, что он справляется с трудоемкой работой по размещению и организации. Как видно на сгенерированной диаграмме, сущности расположены так, чтобы минимизировать пересечение линий, что делает структуру данных простой для чтения и проверки.

Автоматическое назначение атрибутов и ключей

Обратите внимание, как ИИ автоматически назначил первичные ключи (PK) для каждого объекта, обозначенные значком ключа. Он также сделал умные предположения о типах данных — назначив clob (объект с большими символами) для «содержимого» поста, поскольку он знает, что посты могут быть длинными, при этом оставляя «имя пользователя» стандартным varchar(50). Это экономит вам время на ручной настройке свойств для каждого столбца на этапе концептуального проектирования.

От статического изображения к функциональному проекту

В отличие от простых генераторов изображений, результатом здесь является полностью редактируемая нативная диаграмма. Если позже вы решите, что «Пост» также должен иметь «Категорию», вы можете просто добавить этот атрибут с помощью редактора диаграмм. Этот бесшовный переход к реализации означает, что вы можете использовать эту диаграмму в качестве основы для генерации скриптов DDL для MySQL, PostgreSQL или Oracle, эффективно переходя от приблизительной идеи к физической схеме базы данных в одном рабочем процессе.

Как создать собственный ИИ-диаграмму ERD

Готовы попробовать этот простой в использовании создатель диаграмм ERD? Вот простой рабочий процесс для воспроизведения результатов, показанных выше:

  1. Запустите Visual Paradigm: Откройте новый или существующий проект.
  2. Откройте инструмент ИИ: Перейдите к Инструменты > Генерация диаграмм с помощью ИИ.
  3. Выберите тип диаграммы: Выберите «Диаграмма отношений между сущностями» из выпадающего меню.
  4. Введите описание: Введите четкое описание вашей системы (например, «Система библиотеки с книгами, членами и выдачами»).
  5. Сгенерировать: Нажмите OK и наблюдайте, как появляется ваша диаграмма.
  6. Уточнить: Используйте редактор для настройки отношений или добавления конкретных ограничений при необходимости.

Заключение

Генерация диаграмм сущностей и отношений с помощью ИИ в Visual Paradigm трансформирует подход к проектированию баз данных. Преобразуя простое предложение о «платформе социальных сетей» в полную и технически точную диаграмму ERD, она устраняет барьеры для входа в проектирование баз данных. Независимо от того, прототипируете ли вы новое приложение или документируете существующую систему, этот инструмент предоставляет надежную и профессиональную основу для начала работы мгновенно.

Прекратите рисовать прямоугольники по одному. Ощутите скорость моделирования с помощью ИИ уже сегодня.

Скачайте Visual Paradigm Desktop и попробуйте генерацию диаграмм с помощью ИИ уже сейчас



Связанные ссылки

Visual Paradigm предоставляет комплексный набор инструментов ERD (диаграммы сущность-связь) которые облегчают проектирование масштабируемых схем баз данных с помощью традиционных визуальных редакторов и автоматизации на основе ИИ. Эти инструменты поддерживают различные нотации, такие как нотация Чена, и обеспечивают бесшовный переход от концептуального моделирования к физической реализации базы данных и обратного инжиниринга.

  1. Инструмент ERD Visual Paradigm — создавайте диаграммы сущность-связь онлайн: Веб-инструмент, который позволяет интуитивно перетаскивание и размещениепроектировать профессиональные схемы баз данных.
  2. Проектирование баз данных с помощью инструментов ERD — руководство Visual Paradigm: Ресурс для архитекторов, сосредоточенных на создании масштабируемых и надежных баз данныхс использованием лучших практик проектирования данных.
  3. DBModeler AI: интеллектуальный инструмент моделирования баз данных: Приложение, основанное на ИИ, предназначенное для автоматизированного моделирования баз данных, генерации схем и тестирования SQL в реальном времени.
  4. Бесплатный инструмент ERD — проектируйте базы данных онлайн с помощью Visual Paradigm: Предлагает решение без установки, работающее в браузере, для создания профессиональных диаграмм сущность-связь бесплатно.
  5. Редактор ERD с нотацией Чена — продвинутое моделирование сущность-связь: Специализированный редактор, обеспечивающий полную поддержку для сущности, атрибуты, отношения и кардинальность с использованием точного обозначения Чена.
  6. Инструмент Visual Paradigm ERD для проектирования баз данных — полное решение: Комплексный инструмент для разработчиков и архитекторов, чтобымоделировать, визуализировать и генерировать базы данных с высокой эффективностью.
  7. Новые типы диаграмм добавлены в генератор диаграмм на основе ИИ: СФД и ERD: В этом выпуске подчеркивается возможность генерироватьERD мгновенно из естественных языковых запросов с использованием ИИ.
  8. Упрощение моделирования сущность-связь с помощью Visual Paradigm: Статья, описывающая, как упростить процесс моделирования отпервоначальной концепции до финального развертывания базы данных.
  9. Введение в моделирование данных: ERD, генерация кода и обратная инженерия: Вводный гид, охватывающий основной жизненный циклдиаграммирования и обратной инженерии баз данных.
  10. Что такое диаграмма сущность-связь (ERD)? – Руководство Visual Paradigm: Объяснительное руководство, охватывающее основныекомпоненты и значение ERD в более широком контексте проектирования баз данных.

A comprehensive guide to Entity-Relationship Diagram (ERD) modeling

ERDs remain one of the most important tools for designing relational databases, communicating data requirements, and avoiding costly redesigns later.

1. What is an ERD and Why Do We Use It?

An Entity-Relationship Diagram (ERD) is a visual model that shows:

  • The things we want to store (entities)
  • The properties of those things (attributes)
  • How those things are connected (relationships)
  • How many of each thing can be connected (cardinality / multiplicity)

Main purposes in 2025–2026:

  • Communicate structure between developers, analysts, product managers, and domain experts
  • Serve as single source of truth before writing DDL (CREATE TABLE …)
  • Catch logical mistakes early (redundancy, missing constraints, wrong cardinalities)
  • Support microservices / domain-driven design boundary identification
  • Generate documentation automatically in many modern tools

2. Core Notations Used Today

Three main families are still actively used:

Notation Popularity (2025) Readability Best For Symbols for cardinality
Crow’s Foot Highest Very high Most teams, tools (Lucidchart, dbdiagram, Draw.io, QuickDBD, etc.) Crow’s feet, bars, circles, dashes
Chen Medium Medium Academia, some conceptual modeling Numbers (1, N), diamonds heavy
IDEF1X Low Medium Some government / legacy systems Specific box-in-box notation

Crow’s Foot is the de-facto industrial standard in 2025–2026 → we will use it in this guide.

3. Basic Building Blocks (Crow’s Foot)

Concept Symbol Description Example
Strong Entity Rectangle Exists independently, has its own primary key Customer, Order, Product
Weak Entity Double rectangle Existence depends on owner entity; partial key + owner’s key = full key OrderLine (depends on Order)
Attribute Oval (connected to entity) Property of an entity name, price, email
Primary Key Underlined attribute Uniquely identifies entity instance customer_id, isbn
Multivalued Attr Double oval Can have multiple values (usually becomes separate table) phone_numbers, tags
Derived Attr Dashed oval Can be calculated from other attributes age (from birth_date)
Composite Attr Oval containing other ovals Attribute made of several sub-attributes full_address → street, city, zip

4. Relationships & Cardinality (The Heart of ERD)

Relationship = diamond (sometimes just a line in modern minimalist style)

Cardinality answers two questions for each side of the relationship:

  • Minimum number of related instances? (0 or 1)
  • Maximum number of related instances? (1 or many = N)
Symbol (Crow’s Foot) Minimum Maximum Meaning (from this side) Common name Example sentence
Circle (○) 0 — Optional Zero A customer may have placed zero orders
Short bar ( ) 1 — Mandatory One (exactly)
Crow’s foot (> ) 0 N Zero or many Optional many A customer can place many orders
Bar + crow’s foot (> ) 1 N One or many Mandatory many
Double bar ( ) 1 1 Exactly one

Common patterns (written left → right):

  • 1:1 || — || Person ↔ Passport (current)
  • 1:0..1 || — ○| Department ↔ Manager (some depts have no manager)
  • 1:N || — >| Author → Book
  • 1:0..N || — ○> Customer → Order
  • M:N >| — >| Student ↔ Course (many-to-many)

5. Participation Constraints

  • Total participation = double line from entity to relationship (every instance must participate)
  • Partial participation = single line (some instances may not participate)

Examples:

  • Every Order must have at least one OrderLine → total participation (double line) + 1..N
  • Not every Customer has placed an Order → partial + 0..N

6. Weak Entities & Identifying Relationships

Weak entity:

  • Cannot exist without its owner (strong entity)
  • Its primary key = owner’s PK + partial key (discriminator)

Symbol:

  • Double rectangle
  • Identifying relationship = double diamond or bold line
  • Usually 1:N identifying relationship (owner → many weak entities)

Classic example:

Order contains OrderLine
(double rect + bold line)
PK: order_id PK: (order_id, line_number)

7. Step-by-Step ERD Modeling Process (Practical 2025–2026 Workflow)

  1. Understand the domain deeply Talk to stakeholders → collect nouns & verbs

  2. List candidate entities (nouns) → Filter real-world objects that need to be stored independently

  3. List attributes for each entity → Mark primary keys (underlined) → Identify candidate keys / natural keys → Spot multivalued, composite, derived attributes

  4. Find relationships (verbs) → Ask: “Which entities are directly associated?” → Avoid transitive relationships (they usually hide missing entities)

  5. Determine cardinality & participation for each direction → Write 4–6 sentences using the template: “Each A can/must be associated with zero/one/many B.” “Each B can/must be associated with zero/one/many A.”

  6. Handle M:N relationships Almost always resolve them into junction table (weak or strong entity) Add attributes if the relationship itself has properties (e.g. enrollment_date, grade)

  7. Identify weak entities Ask: “Can this entity exist without the other?”

  8. Add supertype/subtype (if needed — inheritance) Use circle with d (disjoint) / o (overlapping)

  9. Review for common smells

    • Fan trap / chasm trap
    • Too many M:N without attributes → missing entity?
    • Redundant relationships
    • Missing mandatory participation
    • Entities with only foreign keys → probably weak entity

  10. Validate with stakeholders using concrete examples

8. Modern Best Practices & Tips (2025–2026)

  • Prefer minimalist style (no diamonds — just labeled lines)
  • Use verb phrases on relationship lines (places, contains, taught_by)
  • Color-code domains / bounded contexts in large models
  • Keep logical ERD separate from physical (data types, indexes come later)
  • Version control the .drawio / .dbml / .erd file
  • Use tools that can generate SQL / Prisma / TypeORM schema (dbdiagram.io, erdgo, QuickDBD, Diagrams.net + plugins)
  • For very large systems → modular ERDs per bounded context

Quick Reference – Most Common Patterns

  • Customer 1 —— 0..* Order
  • Order 1 —— 1..* OrderLine
  • Product * —— * Category → resolve to junction + attributes
  • Employee 1 —— 0..1 Department (manager)
  • Department 1 —— 0..* Employee (members)
  • Person 1 —— 0..1 Car (current_car)

Recommended AI ERD Tool

Visual Paradigm offers a comprehensive ecosystem for ERD visual modeling, combining desktop-grade engineering power with cloud-based agility, AI acceleration, and team collaboration features. This makes it suitable for individual modelers, agile teams, enterprise architects, and database professionals working on everything from quick prototypes to complex legacy system re-engineering.

The ecosystem primarily consists of two main platforms that complement each other:

  • Visual Paradigm Desktop (downloadable application for Windows, macOS, Linux) — focused on deep, professional database engineering.
  • Visual Paradigm Online (browser-based, no installation required) — optimized for fast, collaborative, AI-assisted diagramming.

Both support core ERD notations (including Crow’s Foot and Chen), conceptual/logical/physical levels, and full traceability between model layers.

Key Ways the Ecosystem Helps in the ERD Visual Modeling Process

  1. Intuitive & Fast Diagram Creation
    • Drag-and-drop interface with resource-centric modeling (no constant toolbar switching).
    • Automatic foreign key column generation when creating relationships.
    • Support for all standard ERD elements: strong/weak entities, identifying/non-identifying relationships, multivalued/derived/composite attributes, stored procedures, triggers, views, unique constraints, etc.
    • Sub-diagrams help break large enterprise schemas into logical views.
  2. Full Lifecycle Support: Conceptual → Logical → Physical
    • One-click derivation: generate logical ERD from conceptual, physical from logical (with automatic traceability and navigation via Model Transitor).
    • Maintain consistency across abstraction levels — changes in one level can propagate intelligently.
  3. AI-Powered Acceleration (especially strong in VP Online)
    • DB Modeler AI and AI Diagram Generator — describe your data requirements in plain English (e.g., “We have customers who place orders containing products from multiple categories”), and the AI instantly generates a normalized, professional ERD complete with entities, relationships, and keys.
    • Supports Chen notation for ERD in the AI generator.
    • Ideal for rapid prototyping or when starting from vague business requirements.
  4. Database Engineering & Synchronization
    • Forward engineering — generate complete, error-free DDL scripts (or directly create/update databases) for major DBMS: MySQL, PostgreSQL, Oracle, SQL Server, SQLite, Amazon Redshift, etc.
    • Reverse engineering — import existing databases and instantly reconstruct visual ERDs (extremely helpful for legacy systems or documentation recovery).
    • Patch / diff tool — compare model vs. live database, generate delta scripts to apply changes safely without data loss.
    • Enter sample data directly in ERD entities → export to database for quick seeding.
  5. Team Collaboration & Versioning
    • Real-time concurrent editing (multiple users on the same ERD simultaneously).
    • Built-in conflict detection and smart resolution.
    • Full revision history, commit/update, revert changes.
    • Commenting directly on diagram elements for feedback.
    • Publish & share — generate web links, embed diagrams, export to PDF/image/HTML for stakeholders who don’t have licenses.
    • Centralized cloud repository (VPository) keeps everyone aligned across dev/test/prod environments.
  6. Integration Across the Broader Modeling Ecosystem
    • Link ERD entities to other diagrams: reference a data entity in DFDs, UML class diagrams, wireframes, BPMN processes, etc.
    • Generate ORM code (Hibernate, etc.) from ERD → bridge visual model to application layer.
    • Visual Diff — compare different versions or model vs. database schema.
    • Export professional data dictionary / specifications for documentation & handover.

Quick Comparison: When to Use Which Part of the Ecosystem

Need / Scenario Recommended Platform Key Strengths in ERD Context
Deep reverse engineering, patching prod DB, ORM generation Desktop Full engineering suite, offline work, advanced synchronization
Quick sketches, AI-assisted design from text, zero setup Online AI generation, browser access, lightweight
Real-time team modeling sessions Online (or Desktop + Teamwork Server) Simultaneous editing, commenting, conflict resolution
Enterprise-scale schemas with sub-models Desktop Better performance for very large models
Stakeholder reviews & sharing Both (publish feature) Web links, embeds, PDF exports
Free / non-commercial use Community Edition (Desktop) or Free VP Online account Full ERD editing, limited advanced engineering

In summary, Visual Paradigm’s ecosystem removes friction at every stage of ERD modeling — from initial brainstorming (AI + quick drag-drop), through collaborative refinement and validation, to final implementation and maintenance (round-trip engineering). It is particularly strong when your workflow involves both visual communication and actual database delivery.

ERD Articles
