Как изучать UML с помощью чат-бота на основе искусственного интеллекта Visual Paradigm: Практическое руководство

Изучение UML (унифицированный язык моделирования)может показаться пугающим вначале — особенно когда вы пытаетесь понять отношения между классами, потоки последовательности или переходы состояний без чёткой отправной точки. Но с правильными инструментами процесс становится интуитивным, интерактивным и даже приятным. Одним из таких инструментов, набирающих популярность среди разработчиков, студентов и специалистов по проектированию программного обеспечения, является чата-бота Visual Paradigm’s AI-чат-бот, конвертерный помощник, который преобразует естественный язык в профессиональные диаграммы UML.

Независимо от того, являетесь ли вы новичком, пытающимся понять, как моделировать простую систему, или разработчиком, уточняющим архитектуру, это руководство пошагово проведёт вас через эффективное использование чат-бота на основе искусственного интеллекта для изучения и применения концепций UML.


🧠 Зачем использовать искусственный интеллект для изучения UML?

Традиционное изучение UML часто включает изучение синтаксиса, правил обозначений и примеров из учебников — иногда без немедленной обратной связи. Чат-бот Visual Paradigm на основе искусственного интеллекта меняет это, предлагая практический, реальный опыт моделирования. Вместо того чтобы запоминать символы, вы описываете свою систему простым английским языком, и ИИ мгновенно генерирует её визуальное представление.

Этот подход поддерживает активное обучение, при котором вы экспериментируете, наблюдаете и корректируете — точно так же, как в реальном проектировании. Это особенно полезно для визуальных учеников, которым помогает видеть взаимосвязи между компонентами.

✅ Совет специалиста:Используйте этот инструмент не только для генерации диаграмм, но и для проверки своего понимания. Попросите ИИ смоделировать систему, которую вы уже обдумывали, а затем сравните результат с вашей внутренней моделью.


🔧 Ключевые функции, поддерживающие обучение

📌 Мгновенная генерация диаграмм

ИИ может создавать несколько типов диаграмм UML из одного запроса:

  • Диаграммы классов
  • Диаграммы случаев использования
  • Диаграммы последовательности
  • Диаграммы машин состояний
  • Диаграммы пакетов

Например, вводя «Создайте модель университетской системы с учащимися, курсами и преподавателями»генерирует диаграмму классов с соответствующими классами, атрибутами и отношениями — с правильным обозначением.

💬 Улучшение в ходе диалога

Вы не должны добиться идеального результата с первого раза. Чат-бот поддерживает итеративное редактирование:

  • «Добавьте класс «Оценка», который связан с «Студентом» и «Курсом»».
  • «Переименуйте класс «Сотрудник» в «Преподаватель»».
  • «Сделайте отношение «запись» необязательным.»

Каждая команда обновляет диаграмму в реальном времени, помогая вам понять, как изменения влияют на модель.

📊 Обратная связь по проектированию и лучшие практики

После генерации диаграммы используйтеОтчет об анализеилиЧек-лист проверкичтобы получить информацию, например:

  • Отсутствующие ассоциации или множественности
  • Избыточные или неясные имена классов
  • Предложенные улучшения на основе стандартов UML

Этот цикл обратной связи укрепляет хорошие привычки проектирования и помогает избежать распространённых ошибок.

🔄 Бесшовная интеграция

Как только вы будете удовлетворены, вы можете:

  • Импортироватьдиаграмму в Visual Paradigm Desktop или Online для более глубокого редактирования
  • Экспортироватьв формате SVG, PNG или PDF для документации или презентаций
  • Использовать модель в качестве основы для генерации кода (например, Java, C#, Python)

Этот рабочий процесс соединяет обучение с практическим применением.


🛠️ Пошаговое руководство: как использовать чат-бота ИИ

1. Запустите чат-бота

Вы можете получить к нему доступ через:

  • Веб: Посетитеchat.visual-paradigm.com непосредственно в вашем браузере.
  • Десктопное приложение: откройте Visual Paradigm, перейдите к Инструменты > Приложения > ИИ-ассистированный UML, и начните моделирование.

Не требуется установка или настройка — просто начните печатать.

2. Напишите четкий запрос

Будьте конкретны в описании вашей системы. Чем больше деталей вы предоставите, тем лучше будет результат.

Примеры запросов:

  • «Создайте диаграмму классов для системы управления библиотекой с классами Книга, Член и Заем.»
  • «Создайте диаграмму последовательности, показывающую, как пользователь авторизуется в онлайн-банковском приложении.»
  • «Создайте диаграмму вариантов использования для процесса оформления заказа в электронной коммерции, включая классы Покупатель, Оплата и Заказ.»

💡 Совет: Включите ключевые сущности, их отношения и любые ограничения (например, «член может взять не более 5 книг»).

3. Уточните с помощью команд на естественном языке

Как только диаграмма появится, взаимодействуйте с ней, как с коллегой:

  • «Добавьте операцию «Возврат» в класс Заем.»
  • «Измените множественность между Книгой и Заемом на 1…
  • «Покажите зависимость от Оплаты к SecurityCheck.»

Каждое взаимодействие учит вас, как нотация UML отражает логику реального мира.

4. Проверка и подтверждение

Нажмите «Отчет об анализе» чтобы увидеть:

  • Структурная корректность
  • Согласованность имен
  • Потенциальные проблемы проектирования

Используйте эти выводы, чтобы углубить свое понимание принципов UML.

5. Экспорт или продолжение

  • Экспортв виде изображения или PDF для заметок или отчетов.
  • Импортв среду полного IDE для продолжения работы или генерации кода.

Это делает чат-бот идеальным как для обучения, так и для работы над проектами.


🎯 Пример практики: создание простой системы электронной коммерции

Давайте пройдемся по реальному примеру, чтобы продемонстрировать процесс обучения.

Предложение:

«Создайте диаграмму классов для веб-сайта электронной коммерции с классами Product, Customer, Order и Payment. Клиент может размещать несколько заказов, и каждый заказ содержит несколько товаров. Оплаты связаны с заказами.»

Результат:

AI генерирует диаграмму с:

  • Клиент (1) — (0…*) Заказ
  • Заказ (1) — (1…*) Товар
  • Заказ (1) — (1) Оплата

Уточнить:

«Добавьте атрибут «скидка» в класс Order со значением по умолчанию 0,0.»

Теперь вы добавили свойство и увидели, как атрибуты представлены в UML.

Проверить:

ЗапуститеЧек-лист проверки. AI может предложить:

  • «Рассмотрите возможность добавления поля «статус» в заказ для отслеживания выполнения.»
  • «Убедитесь, что кратность на Product правильная — должна ли она быть 0…*?»

Эти рекомендации укрепляют лучшие практики и помогают вам критически мыслить о дизайне.


📚 Учимся UML умно

Использование чат-бота на основе ИИ не означает обход обучения — это о том, чтобыускорить его. Фокусируясь на:

  • Описании систем на естественном языке
  • Наблюдении за тем, как модели развиваются
  • Получении немедленной обратной связи

Вы получаете более глубокое и интуитивное понимание UML, чем при использовании только статичных руководств.

Он идеально подходит для:

  • Студентов, изучающих проектирование программного обеспечения
  • Младших разработчиков, практикующих моделирование систем
  • Команд, прототипирующих идеи до написания кода
  • Преподавателей, демонстрирующих концепции на уроках

✅ Последние советы для успеха

  • Начните просто: моделируйте повседневные системы (например, кофейню, приложение для задач).
  • Экспериментируйте: попробуйте одну и ту же систему с разными ограничениями.
  • Сравнивайте: создавайте один и тот же диаграмму разными способами и смотрите, как ИИ интерпретирует вашу формулировку.
  • Используйте функциюэкспортчтобы сохранить запись вашего пути обучения.

Чат-бот на основе ИИ не заменяет понимание UML — этосо-пилоткоторый помогает вам думать, как дизайнер.


📌 Готовы попробовать?

Перейдите наchat.visual-paradigm.comи введите свой первый запрос. Независимо от того, моделируете ли вы трекер для фитнеса, систему больницы или ленту социальной сети, ИИ поможет вам визуализировать это в UML — быстро, понятно и правильно.

Начните с малого. Учитесь, действуя. И наблюдайте, как растут ваши навыки моделирования — по одному разговору за раз.


📝 Примечание: чат-бот Visual Paradigm на основе искусственного интеллекта является частью более широкой экосистемы, которая поддерживает моделирование UML, генерацию кода и совместную работу. Он разработан для масштабирования в соответствии с вашими потребностями — от обучения до профессионального развития.

Кейс по созданию диаграммы последовательности с использованием ИИ: оптимизация потока обработки платежей при оформлении заказа

Представьте себе онлайн-ритейлера, специализирующегося на электронике, который сталкивается с частыми тайм-аутами и неудачными транзакциями в периоды пиковой покупательской активности. Эта проблема привела не только к разочарованию клиентов, но и к значительным потерям выручки. Традиционные методы визуализации потока обработки платежей были трудоемкими и сложными. С функцией генерации диаграмм на основе ИИ от Visual Paradigm компания изменила свой подход. Процесс, который раньше занимал часы или даже дни, был сокращен до нескольких секунд. В этой статье вы узнаете, как ИИ Visual Paradigm не только упростил создание диаграмм, но и значительно повысил эффективность потока обработки платежей. Результат? Повышенная удовлетворенность клиентов и рост продаж.

Что такое диаграмма последовательности?

Диаграмма последовательности— это тип диаграммы взаимодействия, которая иллюстрирует, как процессы взаимодействуют друг с другом и в каком порядке. Она показывает последовательность сообщений, обмениваемых между объектами, необходимых для выполнения функциональности в системе во времени. Диаграммы последовательности широко используются в разработке программного обеспечения и системной инженерии, особенно при моделировании конкретных функций. Они помогают разработчикам визуализировать поток управления и данных в приложениях, что делает их незаменимыми для понимания сложных процессов.

Некоторые типичные случаи использования диаграмм последовательности включают:

  • Моделирование взаимодействий пользователя с системой в различных функциональных сценариях.
  • Визуализация рабочих процессов, таких как обработка платежей, управление заказами и аутентификация пользователей.

Например, в системе обработки платежей диаграмма последовательности может четко показать каждый этап от выбора покупателем товара до подтверждения оплаты, подчеркивая взаимодействие между различными компонентами системы, такими как пользовательский интерфейс, платежный шлюз и база данных.

Проект по оптимизации потока обработки платежей при оформлении заказа: обзор

В мире электронной коммерции своевременные и эффективные процессы оформления заказа имеют решающее значение. Для ритейлера электроники частые тайм-ауты и сбои при оплате в периоды пиковой покупательской активности стали причиной необходимости улучшения. Компания осознала, что существующий поток обработки платежей был плохо спроектирован, что приводило к разочарованию клиентов и упущенным возможностям продаж. Им требовалась диаграмма последовательности для визуализации и оптимизации этого важного процесса, но ручная разработка таких диаграмм была трудоемкой и часто задерживала критически важные улучшения.

Основные проблемы включали:

  • Частые тайм-ауты системы в часы пик, приводящие к сбоям транзакций.
  • Отсутствие четкой визуализации потока платежей затрудняло выявление узких мест.
  • Многочасовая природа ручного проектирования диаграмм мешала быстрому реагированию на проблемы.
  • Сложности в согласовании команды и заинтересованных сторон по существующему потоку для эффективной коммуникации.

Почему генерировать диаграммы последовательности с помощью ИИ?

  • Мгновенно создавать диаграммы, точно отражающие сложные процессы.
  • Экономить время, быстро создавая базовую диаграмму, которую можно улучшить позже.
  • Облегчить понимание и согласование между членами команды и заинтересованными сторонами.
  • Поддерживать культуру быстрого прототипирования, позволяя оперативно итерировать бизнес-процессы.

Генерация диаграмм последовательности с помощью ИИ предоставляет огромную ценность на этапах ранних идей, быстрого прототипирования и рабочих совещаний по согласованию с заинтересованными сторонами. С помощью Visual Paradigm команды могут быстро исследовать альтернативы, создавать надежные отправные точки для улучшения и сохранять фокус на проектах с ограниченным бюджетом, не жертвуя качеством. Комбинация мгновенной генерации ИИ и полнофункциональной профессиональной платформы моделирования способствует бесшовному рабочему процессу, повышая общую эффективность проекта.

Как за секунды создать диаграмму последовательности с помощью Visual Paradigm Desktop

  1. Запустите Visual Paradigm Desktop Professional или Enterprise Edition.
  2. Перейдите в меню Инструменты → Генерация диаграмм с помощью ИИ.
  3. В окне генерации диаграмм ИИ выберитеДиаграмма последовательностив раскрывающемся списке типа диаграммы.
  4. В полеТемавведите четкое описание на простом английском языке.
    Рекомендуемый пример запроса для этого случая:
    «Оптимизируйте процесс обработки платежей при оформлении заказа, чтобы сократить время ожидания транзакций и повысить удовлетворенность клиентов.»

  5. НажмитеОК.

ИИ за секунды создает чистую, редактируемую диаграмму.

Проверка и улучшение вашей диаграммы, созданной с помощью ИИ

ИИ предоставляет отличную отправную точку — улучшение — это то, где проявляются возможности профессиональных инструментов моделирования.

Быстрые визуальные и структурные доработки

Чтобы улучшить диаграмму последовательности, созданную с помощью ИИ, рассмотрите простые, но эффективные советы, такие как перестановка фигур для ясности, использование функции автоматического размещения для упрощения визуального потока, изменение цветовых тем для соответствия вашему бренду, добавление заметок или комментариев для контекста и выравнивание линий для улучшения визуального представления. Эти изменения гарантируют, что итоговая диаграмма будет не только функциональной, но и визуально привлекательной.

Использование полной мощности моделирования для этой диаграммы последовательности

Созданная диаграмма последовательности может превратиться в комплексный инструмент моделирования, став центром постоянного улучшения процессов. Например, после доработки начальной диаграммы команды могут:

  • Создавать вложенные поддиаграммы для отображения более детализированных шагов обработки платежей или протоколов обработки ошибок.
  • Связывать диаграмму с матрицей отслеживаемости требований, чтобы обеспечить отслеживание всех требований к обработке платежей на протяжении всего процесса разработки.
  • Генерировать заглушки кода для разработчиков на основе диаграммы, обеспечивая бесшовную интеграцию с существующими компонентами программного обеспечения.
  • Проводить симуляции, чтобы визуализировать, как изменения могут повлиять на взаимодействие с клиентами в периоды высокой нагрузки.

Интегрируя эти элементы, диаграмма последовательности превращается из статического изображения в динамический ресурс, способствуя сотрудничеству и общему пониманию между командами, а также стимулируя непрерывное улучшение процесса обработки платежей.

Результаты и ключевые выводы

  • Оптимизация привела к **снижению отказов транзакций на 30%**, что значительно повысило удовлетворенность клиентов.
  • Время, затраченное на проектирование и доработку диаграмм, сократилось более чем на **80%**, что позволило командам сосредоточиться на стратегических улучшениях.
  • Четкое общение вокруг процессов обработки платежей улучшило сотрудничество и согласованность команды.

Преобразование устаревших ручных процессов в генерацию с помощью ИИ не только решило текущие проблемы, но и заложило основу для постоянных улучшений. Общий урок заключается в ценности интеграции передовых инструментов, таких как Visual Paradigm AI, для оптимизации рабочих процессов, что лежит в основе успеха цифровых бизнесов на конкурентном рынке.

Заключение

Скорость и профессиональная глубина, предлагаемыеVisual Paradigmфункция генерации диаграмм на основе ИИ является революционной для бизнеса, нуждающегося в эффективных решениях моделирования. Скачайте сегодня Visual Paradigm Desktop и создайте свою первую диаграмму, созданную с помощью ИИ, всего за 60 секунд!

Полное руководство по языку унифицированного моделирования (UML)

Введение в UML

Язык унифицированного моделирования (UML) — это стандартизированный язык моделирования, состоящий из интегрированного набора диаграмм, предназначенных для визуализации архитектуры системы. UML широко используется в области разработки программного обеспечения для спецификации, визуализации, построения и документирования элементов программных систем. Он обеспечивает стандартный способ визуализации архитектурных чертежей системы, включая такие элементы, как участники, процессы, действия, логические группировки, аннотации и т.д.

Free UML Tool

Ключевые понятия

1. Модель

Модель в UML — это упрощённое представление системы или её части. Она помогает понять и передать информацию о проектировании и структуре системы.

2. Диаграммы

Диаграммы UML — это графическое представление архитектуры системы. Они делятся на два основных типа: структурные диаграммы и поведенческие диаграммы.

3. Элементы

Элементы UML — это базовые строительные блоки, используемые для создания моделей. К ним относятся классы, объекты, интерфейсы, компоненты, узлы, случаи использования, участники и другие.

4. Связи

Связи в UML определяют, как элементы связаны между собой. Распространённые связи включают ассоциации, обобщения, зависимости и реализации.

5. Нотации

UML использует стандартный набор нотаций для представления различных элементов и связей. Эти нотации помогают создавать согласованные и понятные диаграммы.

Типы диаграмм

UML состоит из 14 типов диаграмм, которые делятся на два основных типа: структурные диаграммы и поведенческие диаграммы.

Overview of the 14 UML Diagram Types

Структурные диаграммы

  1. Диаграмма классов

    • Представляет статическую структуру системы, показывая классы системы, их атрибуты, методы и связи между классами.
    • Пример: диаграмма классов для системы управления библиотекой, показывающая классы, такие какКнигаЧлен, иЗаем.

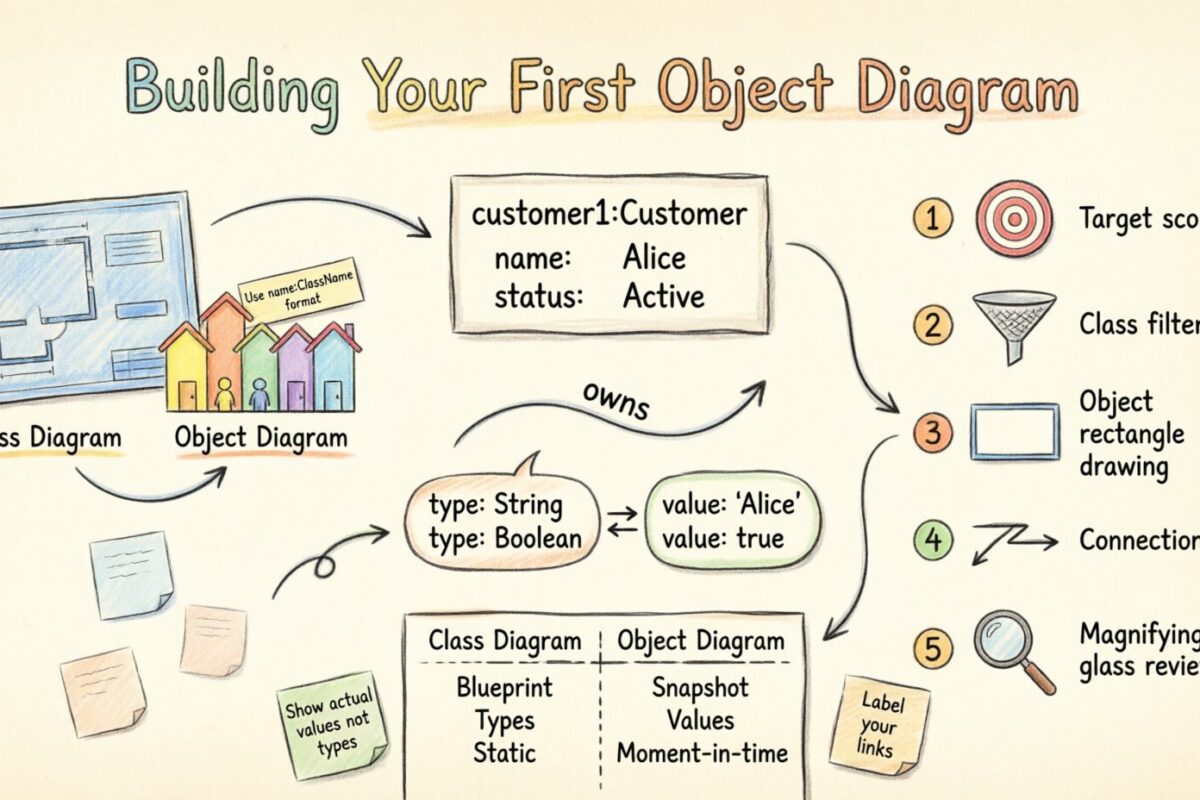

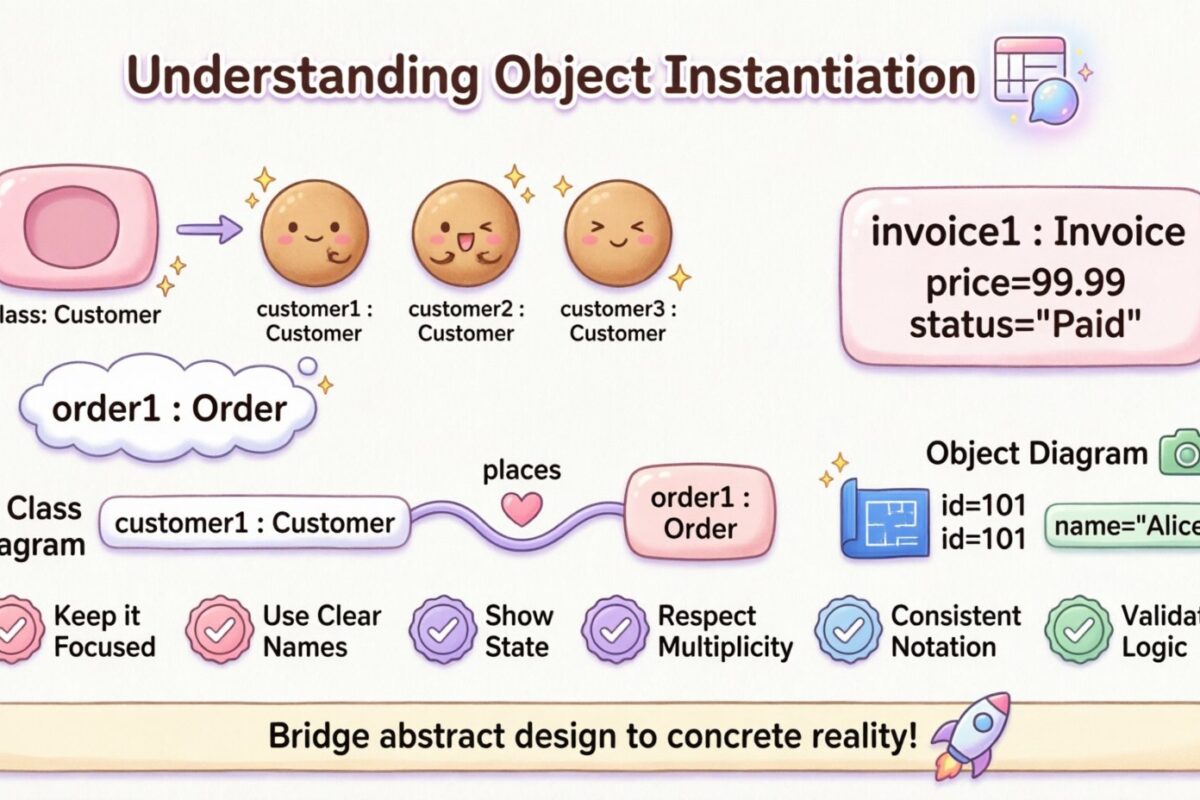

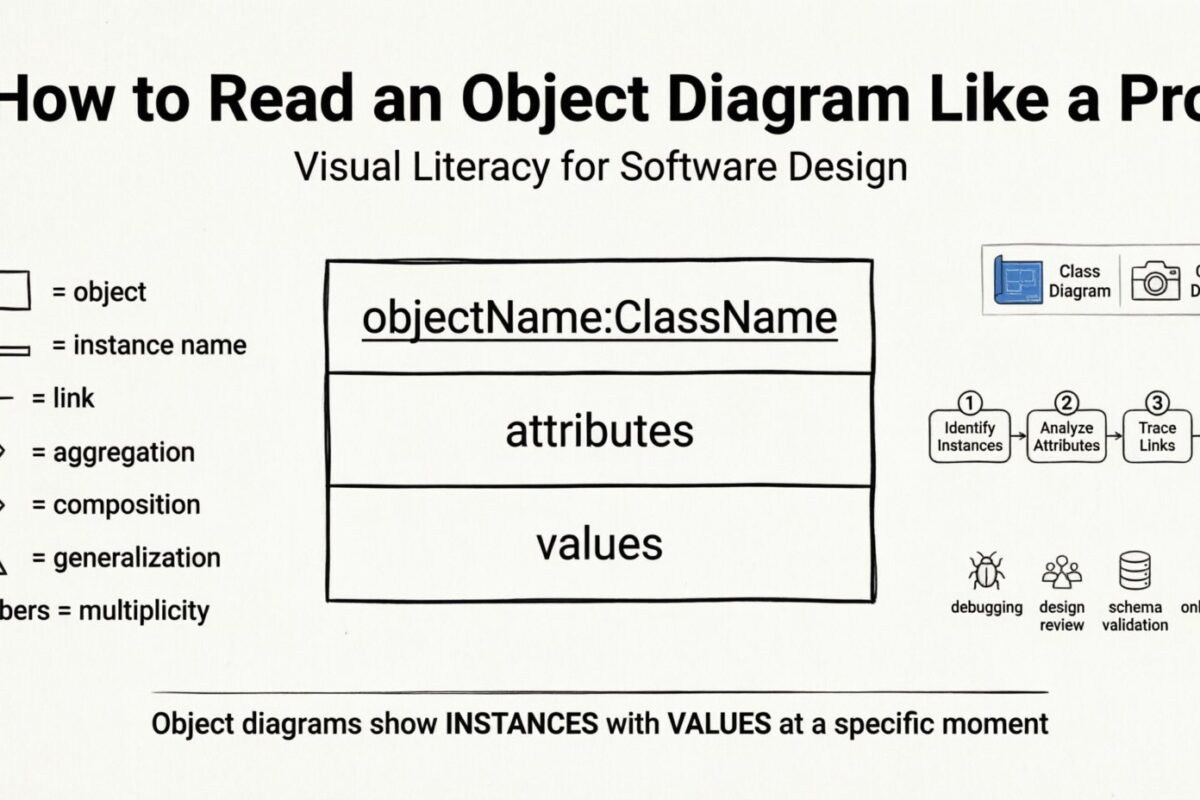

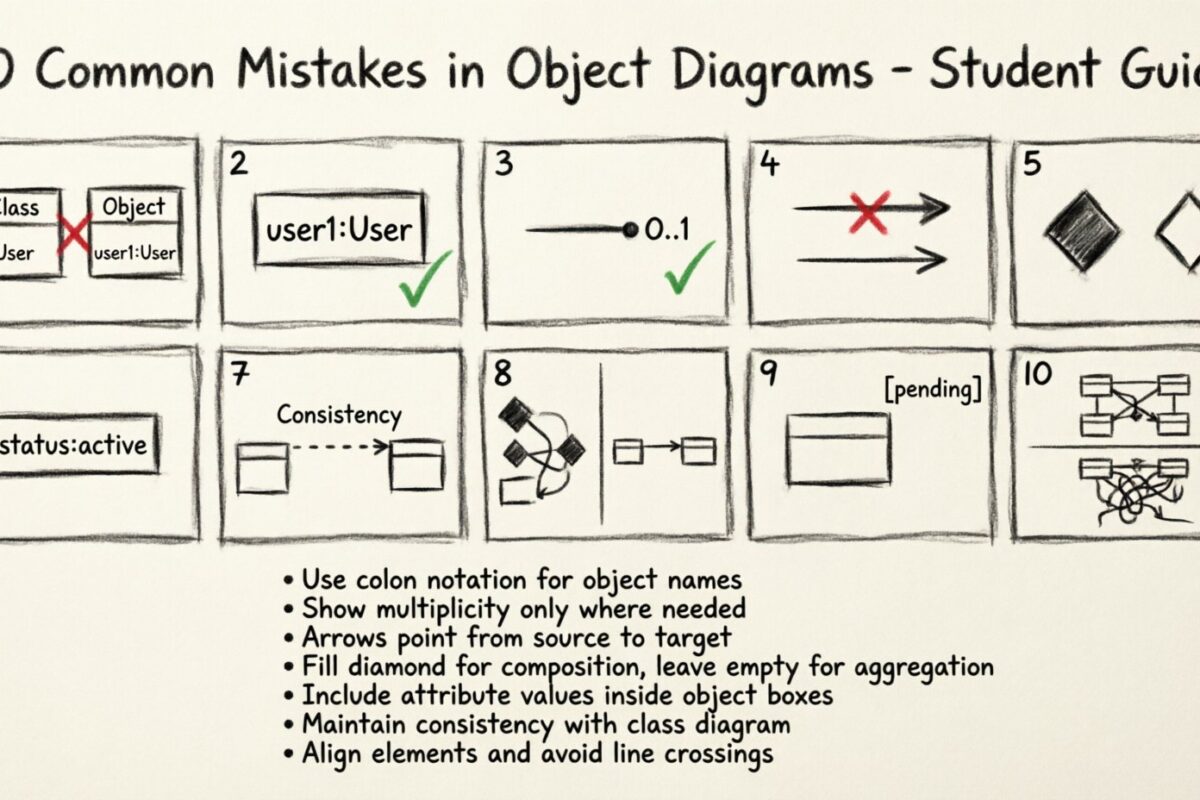

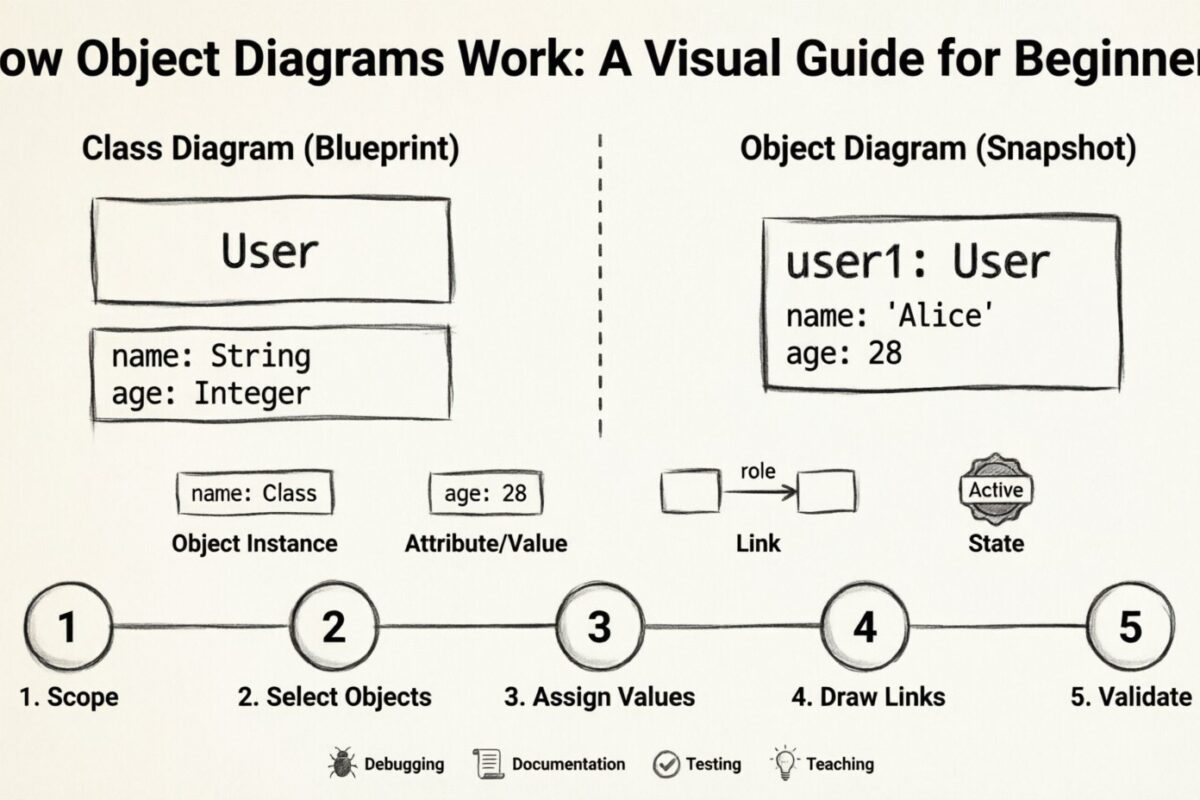

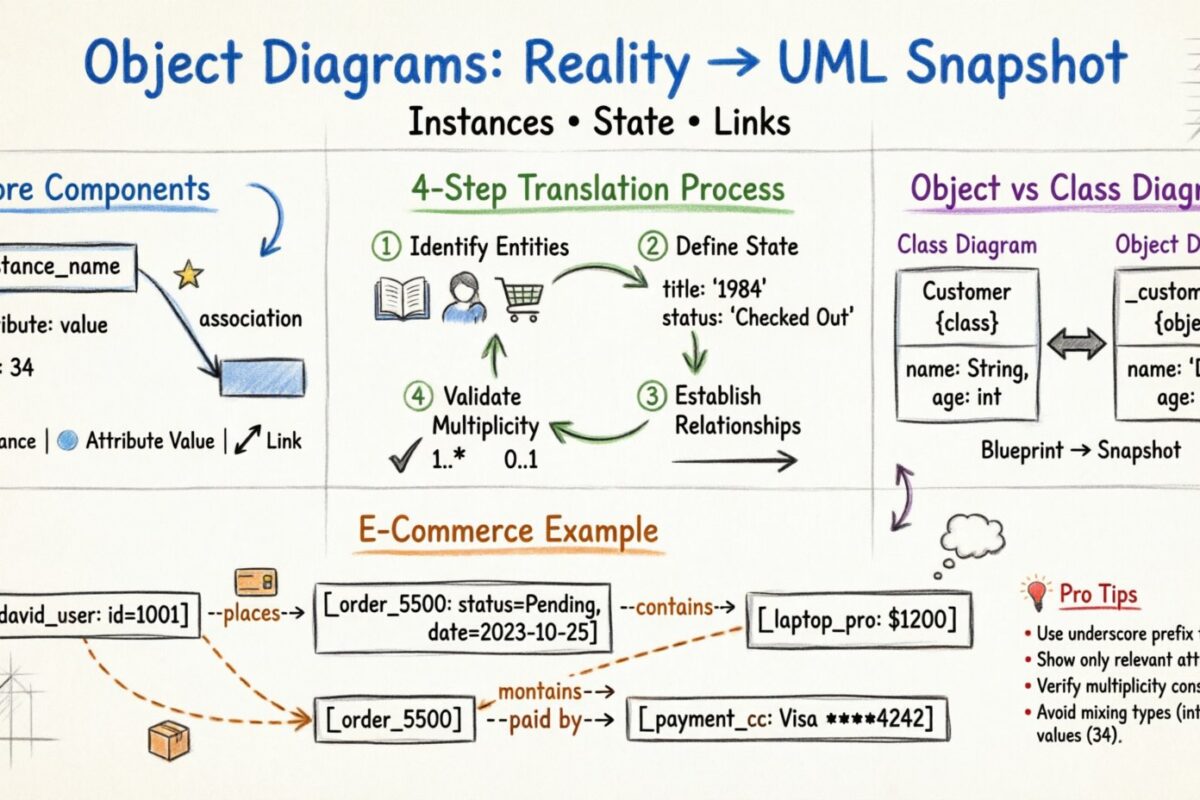

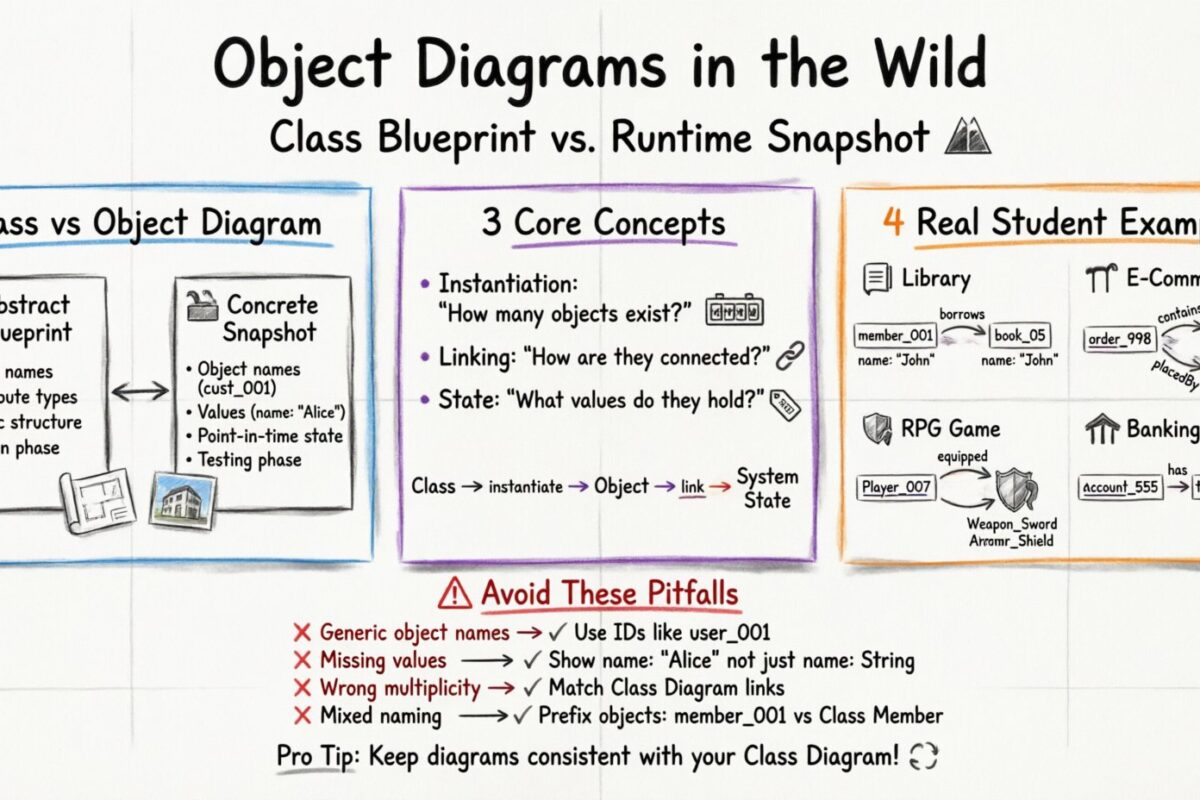

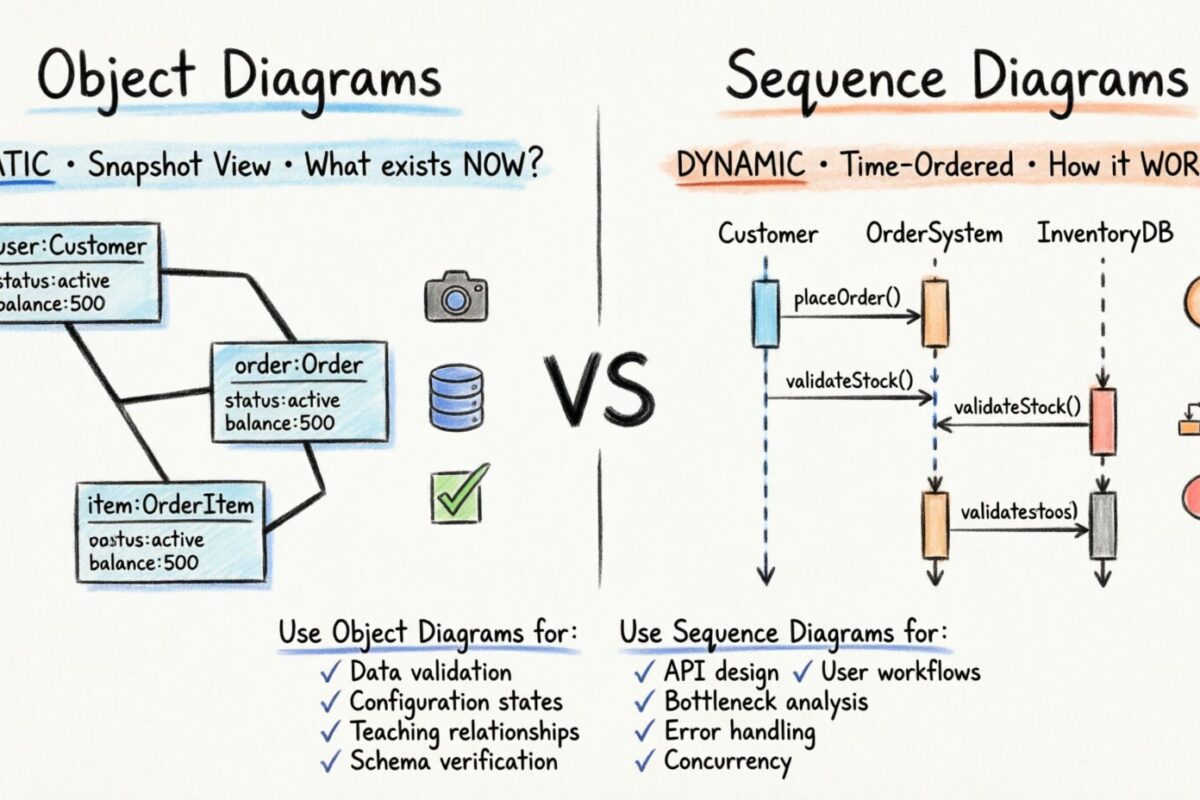

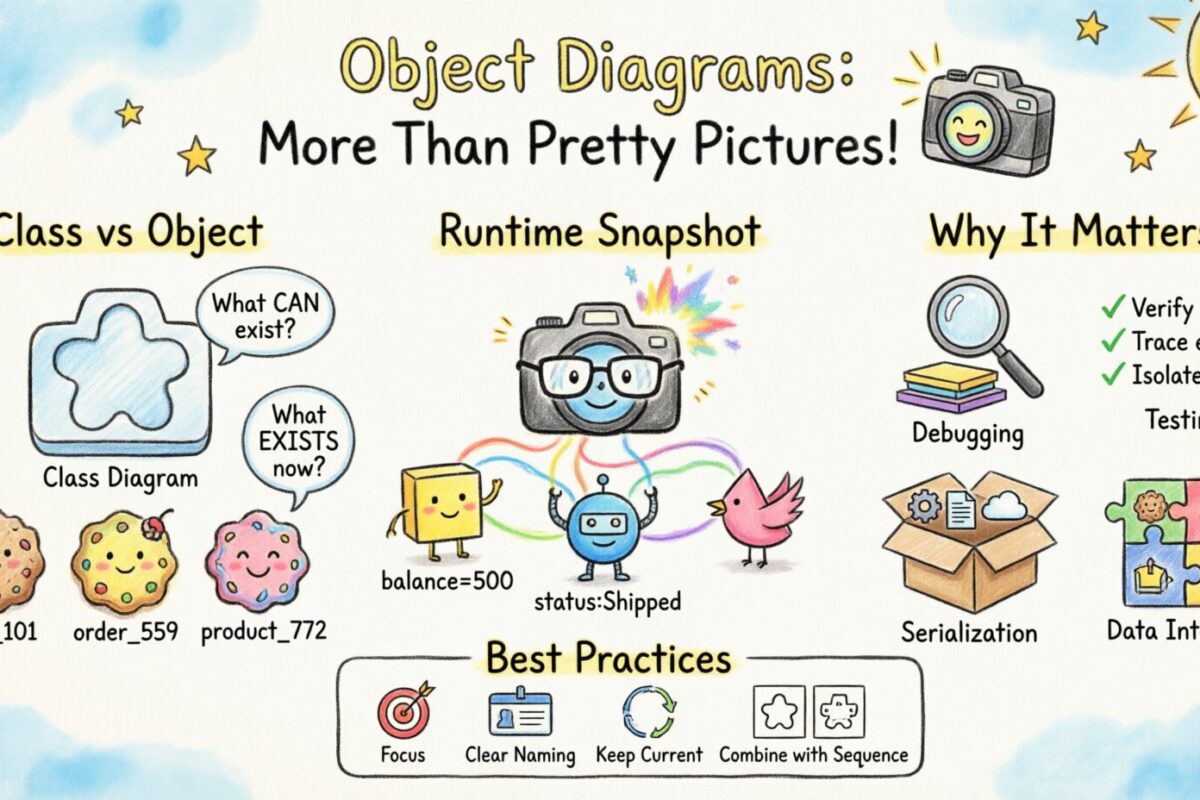

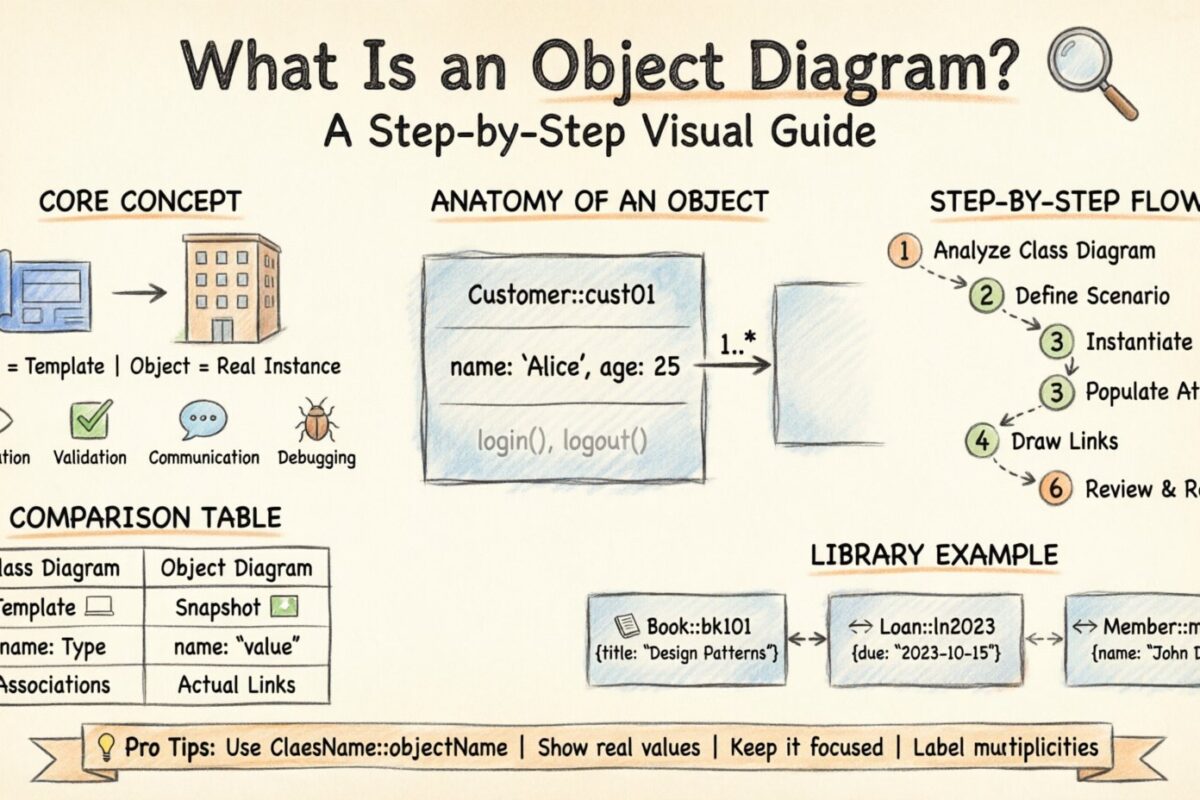

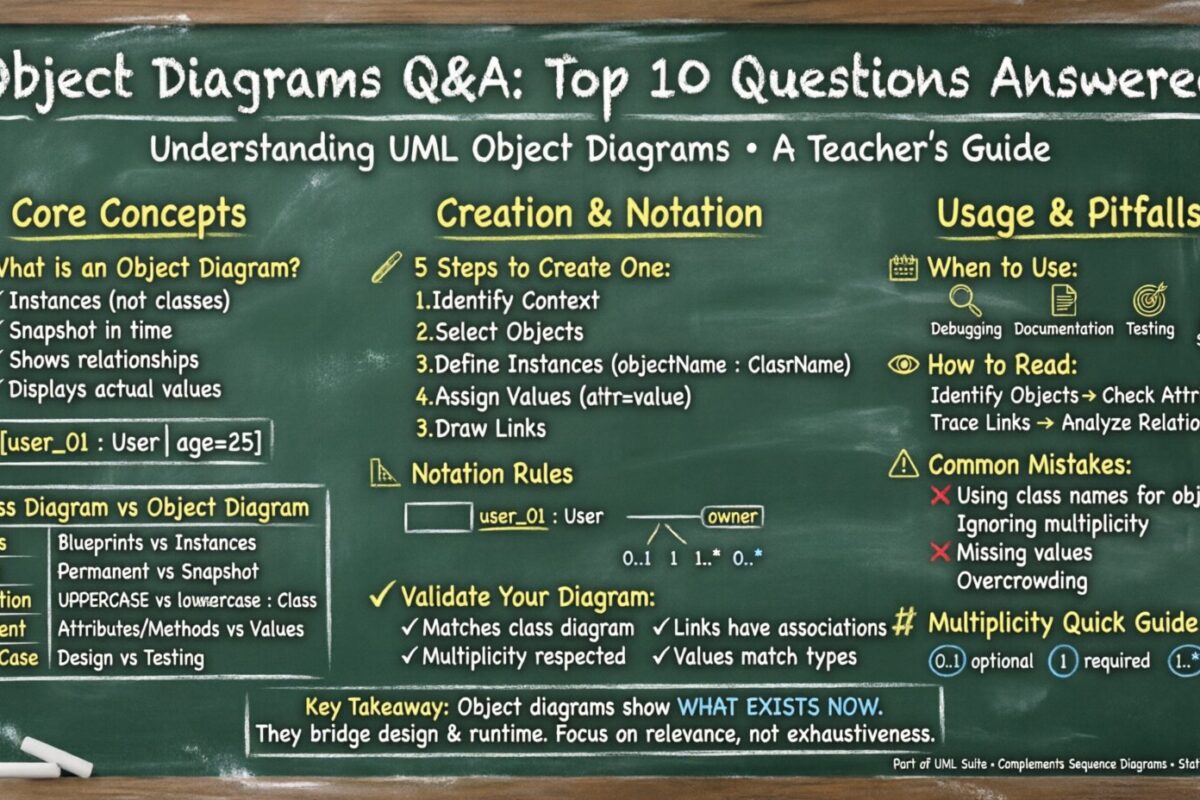

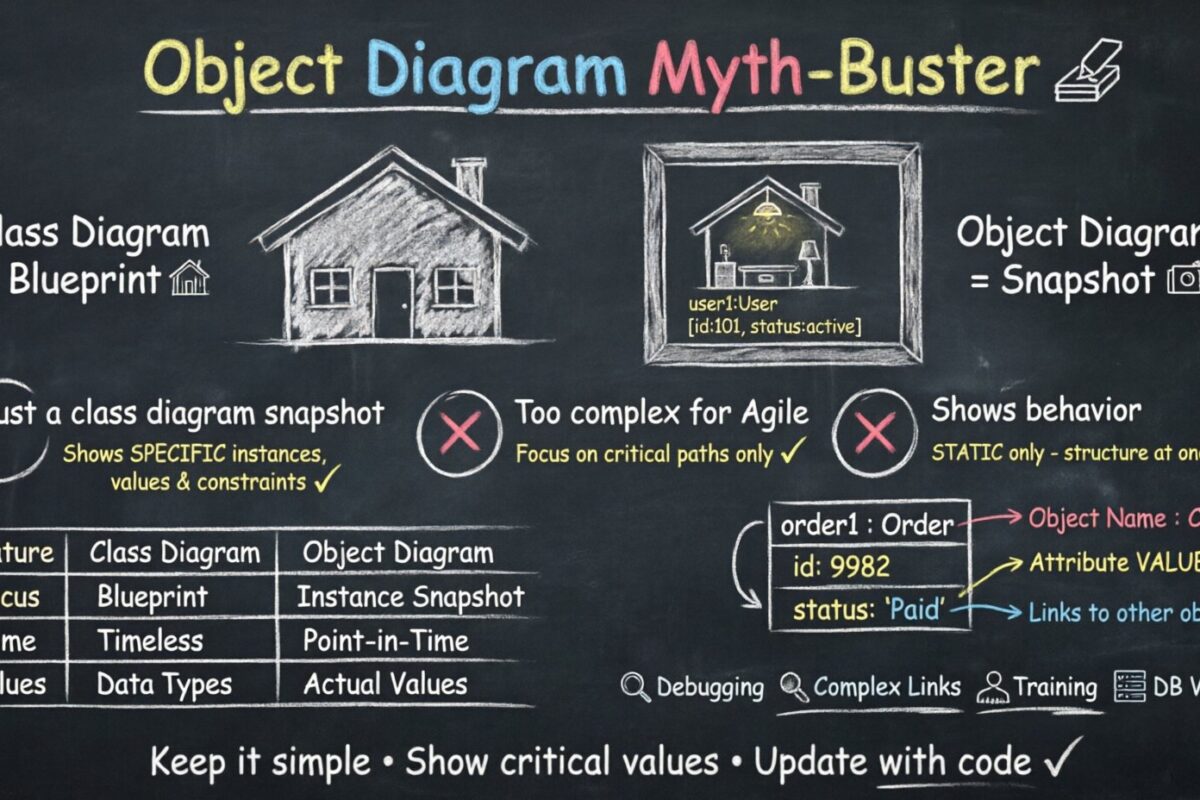

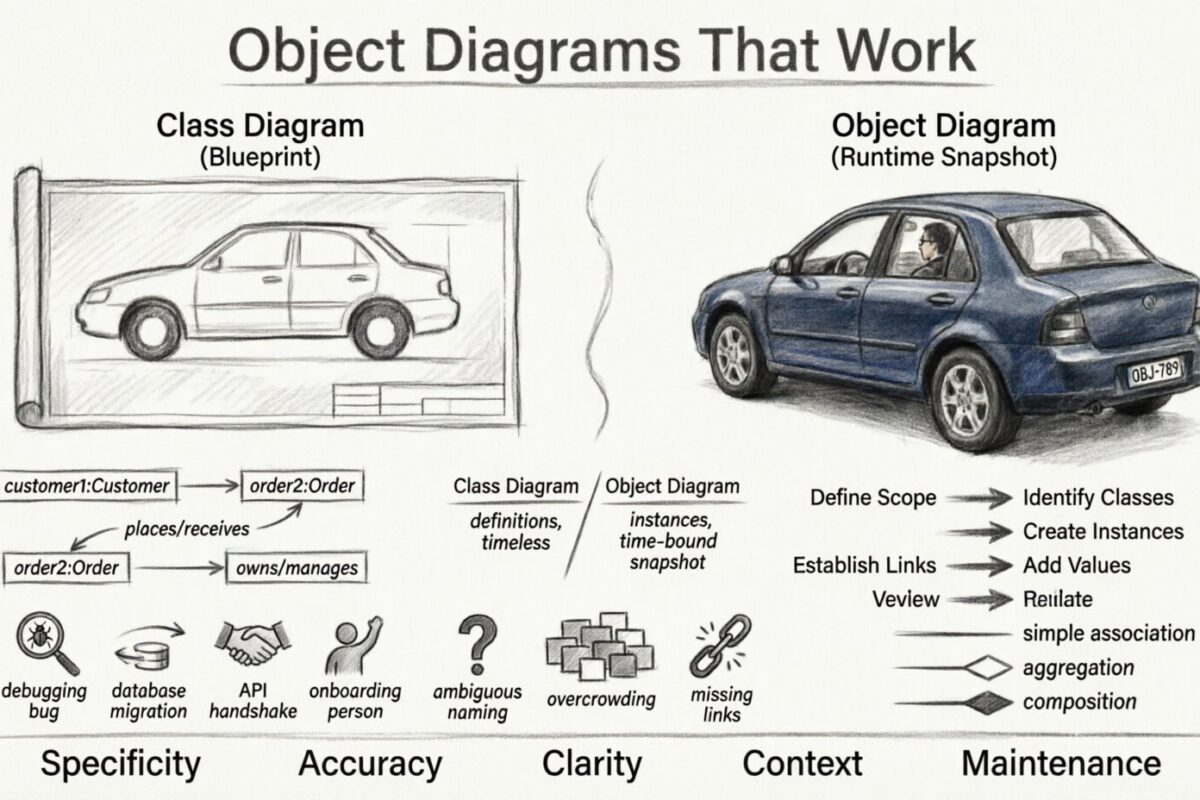

  2. Диаграмма объектов

    • Показывает снимок подробного состояния системы в определенный момент времени.
    • Пример: Диаграмма объектов, представляющая экземплярыКнигаиЧленклассов в системе библиотеки.
  3. Диаграмма компонентов

    • Иллюстрирует организацию и зависимости между набором компонентов.
    • Пример: Диаграмма компонентов для веб-приложения, показывающая компоненты, такие какПользовательский интерфейсБизнес-логика, иБаза данных.
  4. Диаграмма развертывания

    • Показывает физическое развертывание артефактов на узлах.
    • Пример: Диаграмма развертывания для веб-приложения, показывающая серверы, базы данных и их взаимодействие.
  5. Диаграмма пакетов

    • Организует элементы модели в группы, обеспечивая способ структурирования и управления сложными системами.
    • Пример: Диаграмма пакетов для программного проекта, показывающая пакеты, такие какПользовательский интерфейсСервисы, иДоступ к данным.
  6. Диаграмма профиля

    • Настраивает модели UML с помощью стандартных механизмов расширения.
    • Пример: диаграмма профиля, расширяющая UML для конкретной области, например, здравоохранения или финансов.

Диаграммы поведения

  1. Диаграмма вариантов использования

    • Фиксирует функциональные требования системы, показывая взаимодействие между пользователями (актерами) и системой.
    • Пример: диаграмма вариантов использования для системы онлайн-покупок, показывающая варианты использования, такие какПросмотр товаровДобавить в корзину, иОформление заказа.
  2. Диаграмма последовательности

    • Показывает, как объекты взаимодействуют в конкретной сценарии варианта использования, акцентируя внимание на последовательности обмена сообщениями.
    • Пример: диаграмма последовательности дляОформление заказаварианта использования в системе онлайн-покупок.
  3. Диаграмма взаимодействия

    • Акцентирует внимание на структурных отношениях между объектами и сообщениях, которые они обмениваются.
    • Пример: диаграмма взаимодействия дляОформление заказаварианта использования, показывающего взаимодействие междуПокупательЗаказ, иОплатаобъектами.
  4. Диаграмма машины состояний

    • Представляет состояния объекта и переходы между состояниями, вызванные событиями.
    • Пример: диаграмма состояний дляЗаказ объекта в системе онлайн-покупок.
  5. Диаграмма деятельности

    • Моделирует рабочий процесс системы, показывая последовательность действий и поток управления.
    • Пример: диаграмма деятельности дляОбработка заказа рабочего процесса в системе онлайн-покупок.
  6. Диаграмма обзора взаимодействий

    • Предоставляет обзор высокого уровня взаимодействий между различными частями системы.
    • Пример: диаграмма обзора взаимодействий дляОбработка заказа рабочего процесса, показывающего взаимодействия междуПокупательЗаказ, иОплата компонентами.
  7. Диаграмма временных интервалов

    • Показывает взаимодействия между объектами по одной оси, представляющей время.
    • Пример: диаграмма временных интервалов дляОбработка заказа рабочего процесса, показывающего временные интервалы взаимодействий междуПокупательЗаказ, иОплата объектами.

Области применения

UML широко используется в различных областях и отраслях, включая:

UML Applications Areas - Visual Paradigm

  1. Программная инженерия

    • Проектирование и архитектура программного обеспечения
    • Анализ и спецификация требований
    • Моделирование систем и документирование
  2. Моделирование бизнес-процессов

    • Анализ и оптимизация рабочих процессов
    • Реинжиниринг бизнес-процессов
  3. Инженерия систем

    • Совместное проектирование аппаратных и программных средств
    • Разработка встраиваемых систем
  4. Архитектура предприятия

    • Интеграция систем на уровне предприятия
    • Стратегия и планирование ИТ
  5. Академические исследования

    • Формальные методы и верификация
    • Образование в области программной инженерии

Примеры

Пример 1: Система управления библиотекой

  • Диаграмма классов

    • Классы:КнигаЧленЗаем
    • Связи:Член берет в долг КнигаЗаем ассоциированные Член и Книга
  • Диаграмма вариантов использования

    • Актеры: БиблиотекарьЧлен
    • Варианты использования: Взять книгуВернуть книгуПоиск в каталоге
  • Диаграмма последовательности

    • Сценарий: Взять книгу
    • Объекты: ЧленБиблиотекарьКнигаЗаем
    • Сообщения: Член запрашивает выдачу КнигаБиблиотекарь проверяет наличие, Выдача создается

Пример 2: Система онлайн-покупок

  • Диаграмма классов

    • Классы: ПокупательТоварЗаказОплата
    • Связи: Покупатель размещает ЗаказЗаказ содержит ТоварОплата обрабатывает Заказ
  • Диаграмма вариантов использования

    • Актеры: ПокупательАдминистратор
    • Варианты использования: Просмотр продуктовДобавить в корзинуОформление заказаУправление запасами
  • Диаграмма деятельности

    • Рабочий процесс: Обработка заказа
    • Деятельность: Покупатель размещает заказЗаказ проверяетсяОплата обрабатываетсяЗаказ отправлен

Заключение

UML — это мощный и универсальный язык моделирования, который помогает визуализировать, специфицировать, конструировать и документировать элементы программных систем. Широкий спектр диаграмм и стандартизированные обозначения делают его незаменимым инструментом для программистов, бизнес-аналитиков и архитекторов систем. Освоив ключевые концепции, типы диаграмм и области применения UML, вы сможете эффективно использовать его для проектирования и общения сложных систем.

Visual Paradigm рекомендуется как лучший инструмент UML для команд разработки программного обеспечения в сфере ИТ благодаря комплексному набору функций и бесшовной интеграции с гибкими методологиями разработки. Вот некоторые ключевые причины, по которым Visual Paradigm выделяется:

  1. Полная поддержка моделирования: Visual Paradigm поддерживает широкий спектр стандартов моделирования, включая UML, SysML, BPMN, ERD, DFD и ArchiMate. Это делает его универсальным инструментом для различных типов проектов разработки программного обеспечения123.

  2. Гибкая интеграция: Visual Paradigm разработан для содействия гибким процессам разработки программного обеспечения. Он интегрирует моделирование UML с гибкими практиками, такими как Scrum и Kanban, позволяя командам создавать диаграммы UML по мере необходимости для поддержки коммуникации и документации без ущерба для гибкости45.

  3. Функции совместной работы: Инструмент поддерживает совместную работу в реальном времени и асинхронную работу команды, позволяя нескольким членам команды одновременно работать над одним проектом. Эта функция имеет решающее значение для гибких команд, которым необходима постоянная коммуникация и совместная работа15.

  4. Возможности инженерии кода: Visual Paradigm предоставляет возможности генерации кода и обратного инжиниринга, что может значительно ускорить процесс разработки. Он поддерживает различные технологии, такие как ORM и REST, что упрощает переход от проектирования к реализации16.

  5. Пользовательский интерфейс: Инструмент предоставляет интуитивно понятный и простой в использовании интерфейс, который помогает эффективно создавать и управлять сложными диаграммами. Он также включает функции, такие как создание прототипов, составление сценариев и прототипирование, которые являются важными для проектирования пользовательского опыта15.

  6. Интеграция с IDE: Visual Paradigm интегрируется без проблем с ведущими средами интегрированной разработки (IDE), обеспечивая плавный переход от анализа к проектированию и реализации. Эта интеграция снижает затраты усилий на всех этапах жизненного цикла разработки программного обеспечения7.

  7. Отчетность и документирование: Инструмент позволяет создавать профессиональные отчеты в различных форматах, таких как PDF, Word и HTML. Эта функция полезна для документирования и коммуникации с заинтересованными сторонами8.

  8. Признание отрасли: Visual Paradigm доверяют миллионы пользователей, включая государственные учреждения, крупные компании и образовательные учреждения. Он получил крупные награды в области ИТ, что дополнительно подтверждает его надежность и эффективность в отрасли5.

В заключение, мощный набор функций Visual Paradigm, гибкая интеграция, возможности совместной работы и признание отрасли делают его идеальным выбором для команд разработки программного обеспечения в области ИТ, стремящихся улучшить процессы моделирования UML и разработки программного обеспечения.

Учебник: UML против BPMN — ключевые понятия и примеры

Введение

Unified Modeling Language (UML) и Business Process Model and Notation (BPMN) — два популярных языка моделирования, используемых в разработке программного обеспечения и управлении бизнес-процессами. Хотя оба предназначены для визуализации и документирования процессов, они ориентированы на разные аспекты проектирования систем и имеют различные цели. В этом учебнике будет сравнение UML и BPMN, с акцентом на ключевые понятия, различия и приведены примеры, иллюстрирующие их применение.

Free Online UML Tool - Visual Paradigm

Ключевые понятия

Unified Modeling Language (UML)

UML — это стандартизированный язык моделирования, в основном используемый в области разработки программного обеспечения для спецификации, визуализации, построения и документирования артефактов программных систем. Он предоставляет набор диаграмм для представления структуры и поведения системы.

Ключевые диаграммы в UML

  1. Диаграмма классов

    • Представляет статическую структуру системы, показывая классы системы, их атрибуты, методы и отношения между классами.
    • Пример: диаграмма классов для системы управления библиотекой, показывающая классы, такие какКнигаЧлен, иЗаем.
  2. Диаграмма последовательности

    • Показывает, как объекты взаимодействуют в конкретной сценарии использования, делая акцент на последовательности обмена сообщениями.
    • Пример: диаграмма последовательности дляОплатасценария использования в системе онлайн-покупок.
  3. Диаграмма случаев использования

    • Фиксирует функциональные требования системы, показывая взаимодействие между пользователями (актерами) и системой.
    • Пример: диаграмма случаев использования для системы онлайн-покупок, показывающая случаи использования, такие какПросмотр товаровДобавить в корзину, иОплата.
  4. Диаграмма деятельности

    • Моделирует рабочий процесс системы, показывая последовательность действий и поток управления.
    • Пример: Диаграмма деятельности дляОбработка заказа рабочего процесса в системе онлайн-покупок.

Модель и нотация бизнес-процессов (BPMN)

BPMN — это графическое представление для описания бизнес-процессов в рабочем процессе. Он разработан таким образом, чтобы быть понятным всем заинтересованным сторонам бизнеса, от бизнес-аналитиков до технических разработчиков.

How to Create BPMN Diagram? Visual Paradigm

Ключевые элементы BPMN

  1. События

    • Представляют что-либо, происходящее в процессе, например, событие начала, событие окончания или промежуточное событие.
    • Пример: Событие начала, запускаемое клиентом при размещении заказа.
  2. Действия

    • Представляют работу, выполняемую в рамках процесса. Действия могут быть задачами или подпроцессами.
    • Пример: Задача поОбработки оплаты в процессе выполнения заказа.
  3. Шлюзы

    • Управляют потоком процесса, определяя разветвление, расщепление, слияние и соединение путей.
    • Пример: Шлюз, который определяет, следует лиОтправке заказа илиОтменить заказ на основе статуса оплаты.
  4. Объекты потока

    • Включают события, действия и шлюзы, соединённые последовательными потоками для определения порядка выполнения.
    • Пример: Последовательный поток отОбработки оплаты кОтправке заказа.

UML против BPMN: Ключевые различия

  1. Цель

    • UML: В основном используется для проектирования и разработки программного обеспечения, с акцентом на структуру и поведение программных систем.
    • BPMN: Используется для управления бизнес-процессами, с акцентом на рабочие процессы и взаимодействия внутри бизнес-процессов.
  2. Аудитория

    • UML: Направлен на разработчиков программного обеспечения, архитекторов и инженеров.
    • BPMN: Направлен на бизнес-аналитиков, ответственных за процессы и заинтересованные стороны, участвующие в бизнес-операциях.
  3. Область применения

    • UML: Охватывает широкий спектр диаграмм для различных аспектов программных систем, включая структуру, поведение и взаимодействия.
    • BPMN: Специализируется исключительно на бизнес-процессах, обеспечивая детальное представление рабочих процессов и взаимодействий.
  4. Сложность

    • UML: Может быть сложным из-за разнообразия диаграмм и нотаций, требуя более глубокого понимания концепций инженерии программного обеспечения.
    • BPMN: Обычно проще и более интуитивно понятен, разработан для понимания не техническими заинтересованными сторонами.

Примеры

Пример 1: Система онлайн-покупок

Диаграмма случаев использования UML

  • Актеры: Покупатель, Администратор
  • Случаи использования: Просмотр товаров, Добавить в корзину, Оформить заказ, Управление инвентарём
  • Описание: Показывает взаимодействие между покупателями и системой онлайн-покупок, выделяя основные функции.

Диаграмма процессов BPMN

  • События: Начало (Покупатель делает заказ), Окончание (Заказ отправлен)
  • Деятельность: Обработка оплаты, Подготовка заказа, Отправка заказа
  • Шлюзы: Шлюз принятия решения для проверки статуса оплаты
  • Описание: Иллюстрирует рабочий процесс обработки заказов, от оплаты до доставки, с четкими точками принятия решений.

Пример 2: Система управления библиотекой

Диаграмма классов UML

  • Классы: Книга, Член, Заем
  • Связи: Член берет в долг Книгу, Заем связывает Члена и Книгу
  • Описание: Представляет статическую структуру системы управления библиотекой, показывая связи между ключевыми сущностями.

Диаграмма процессов BPMN

  • События: Начало (Член запрашивает книгу), Окончание (Книга возвращена)
  • Деятельность: Проверка наличия, Выдача книги, Отправка напоминания
  • Шлюзы: Шлюз принятия решения для проверки наличия книги
  • Описание: Показывает рабочий процесс получения книги в долг, от запроса до возврата, с точками принятия решений для проверки наличия.

Ключевые различия между UML и BPMN

Вот сравнительная таблица, выделяющая ключевые различия между UML и BPMN:

Функция UML (унифицированный язык моделирования) BPMN (модель и нотация бизнес-процессов)
Цель В основном используется для проектирования и разработки программного обеспечения, с акцентом на структуру и поведение программных систем. Используется для управления бизнес-процессами, с акцентом на рабочие процессы и взаимодействия внутри бизнес-процессов.
Аудитория Направлено на разработчиков программного обеспечения, архитекторов и инженеров. Направлено на бизнес-аналитиков, ответственных за процессы и заинтересованные стороны, участвующие в бизнес-операциях.
Область применения Охватывает широкий спектр диаграмм для различных аспектов программных систем, включая структуру, поведение и взаимодействие. Специализируется на бизнес-процессах, обеспечивая детальное представление рабочих процессов и взаимодействий.
Сложность Может быть сложным из-за разнообразия диаграмм и нотаций, что требует более глубокого понимания концепций инженерии программного обеспечения. Обычно проще и более интуитивно понятен, разработан для понимания не техническими заинтересованными сторонами.
Ключевые диаграммы/элементы – Диаграмма классов
– Диаграмма последовательности
– Диаграмма случаев использования
– Диаграмма деятельности
– Диаграмма машины состояний
– Диаграмма компонентов
– События (начало, конец, промежуточные)
– Действия (задачи, подпроцессы)
– Ворота (решение, параллельные, на основе событий)
– Объекты потока (последовательный поток, поток сообщений)
Примеры использования – Проектирование архитектуры программного обеспечения
– Моделирование поведения системы
– Анализ требований
– Объектно-ориентированное проектирование
– Картирование бизнес-процессов
– Автоматизация рабочих процессов
– Улучшение процессов
– Согласование бизнеса и ИТ
Интеграция Часто интегрируется с инструментами разработки программного обеспечения и средами разработки (IDE). Часто интегрируется с пакетами управления бизнес-процессами и инструментами архитектуры предприятия.
Стандартизация Стандартизирована Объединением по управлению объектами (OMG). Стандартизировано Объединением по управлению объектами (OMG).
Гибкость Высокая гибкость с использованием различных диаграмм для моделирования различных аспектов системы. Более ориентировано на бизнес-процессы, но может быть расширено дополнительными обозначениями для конкретных потребностей.
Визуализация Предоставляет всесторонний обзор архитектуры и поведения системы. Предоставляет четкий и интуитивно понятный обзор бизнес-процессов и рабочих процессов.

В этой таблице кратко описаны основные различия между UML и BPMN, что поможет вам понять их сильные стороны и области применения в разработке программного обеспечения и управлении бизнес-процессами.

Рекомендуемый инструмент UML и BPMN

Visual Paradigm рекомендуется для использования как UML, так и BPMN благодаря широкому функционалу и бесшовной интеграции обоих языков моделирования. Вот некоторые ключевые причины, по которым Visual Paradigm выделяется:

  1. Полная поддержка моделирования: Visual Paradigm поддерживает широкий спектр стандартов моделирования, включая UML, BPMN, ERD, DFD и другие. Это делает его универсальным инструментом для различных проектов разработки программного обеспечения и управления бизнес-процессами910.

  2. Интегрированная среда: Инструмент предоставляет комплексное решение, интегрирующее моделирование UML и BPMN с инструментами гибкой разработки, диаграммами управления проектами и возможностями инженерии кода. Эта интеграция облегчает управление проектами и обеспечивает плавный переход от проектирования к реализации911.

  3. Простота использования: Visual Paradigm предлагает интуитивно понятный и простой в использовании интерфейс, что делает его доступным как для новичков, так и для опытных пользователей. Инструмент включает такие функции, как автоматическое растяжение пулов, умная коррекция соединителей и расширяемые подпроцессы, которые упрощают процесс моделирования11.

  4. Инженерия кода: Инструмент устраняет разрыв между моделями проектирования UML и исходным кодом, поддерживая генерацию кода и обратное инжиниринг. Эта функция полезна для разработчиков, поскольку помогает поддерживать согласованность между проектированием и реализацией10.

  5. Функции совместной работы: Visual Paradigm поддерживает совместную работу в реальном времени и асинхронную работу команды, позволяя нескольким участникам одновременно работать над одним проектом. Эта функция критически важна для команд, работающих по гибким методологиям, которым необходима постоянная коммуникация и совместная работа9.

  6. Качественная документация: Инструмент позволяет создавать высококачественные документы и отчеты по процессам, которые необходимы для документирования и коммуникации с заинтересованными сторонами. Эта функция помогает в поддержании четких и кратких записей о ходе проекта и принятых решениях по проектированию10.

  7. Признание отрасли: Visual Paradigm доверяют ведущие предприятия и он получил крупные награды в области ИТ. Уникальный для отрасли инструмент жизненного цикла TOGAF ADM и другие инструменты корпоративного проектирования делают его надежным выбором для профессионального использования9.

  8. Доступность: Visual Paradigm предлагает высокодоступный набор инструментов визуального моделирования, поддерживающий UML, BPMN и другие важные диаграммы. Это делает его доступным для небольших команд, частных пользователей и студентов без ущерба для функциональности10.

  9. Обучающие материалы и поддержка: Visual Paradigm предоставляет широкий спектр бесплатных обучающих материалов и ресурсов, чтобы помочь пользователям начать работу с моделированием UML и BPMN. Эти ресурсы включают пошаговые руководства, видео и документацию, обеспечивая эффективное использование инструмента в проектах1213.

В заключение, комплексный набор функций, простота использования, возможности совместной работы и признание отрасли делают Visual Paradigm идеальным выбором для команд, стремящихся интегрировать моделирование UML и BPMN в свои проекты разработки программного обеспечения и управления бизнес-процессами

Заключение

UML и BPMN выполняют разные функции в области проектирования систем и управления процессами. UML идеально подходит для разработки программного обеспечения, предоставляя полный набор диаграмм для моделирования структуры и поведения программных систем. С другой стороны, BPMN предназначена для управления бизнес-процессами, предлагая четкий и интуитивно понятный способ визуализации рабочих процессов и взаимодействий внутри бизнес-процессов. Понимание ключевых концепций и различий между UML и BPMN поможет вам выбрать подходящий инструмент для конкретных потребностей и обеспечить эффективную коммуникацию и документирование в ваших проектах

Полное руководство по диаграммам деятельности UML: основные понятия и примеры

Введение

В области разработки программного обеспечения и моделирования систем диаграммы деятельности UML играют важную роль в визуализации рабочих процессов внутри системы. Эти диаграммы предоставляют четкий и структурированный способ представления последовательности действий, решений и взаимодействий, необходимых для достижения конкретных целей. Диаграммы деятельности UML — это мощный инструмент для моделирования рабочего процесса системы, иллюстрирующий последовательность действий, решений и процессов, необходимых для достижения конкретной цели. В этом руководстве будут рассмотрены основные понятия диаграмм деятельности UML, приведены примеры и рекомендовано использование Visual Paradigm как идеального инструмента для разработки программного обеспечения в сфере ИТ.

What is Activity Diagram?

В этой статье рассматриваются тонкости диаграмм деятельности UML, с использованием подробного примера для иллюстрации жизненного цикла задания — от выдачи до проверки и возврата, вовлекающего как учителя, так и ученика. Разбирая ключевые компоненты и рабочий процесс диаграммы, мы стремимся дать всестороннее понимание того, как диаграммы деятельности UML могут эффективно использоваться для моделирования сложных процессов. Независимо от того, являетесь ли вы опытным разработчиком или новичком в UML, это руководство поможет вам освоить основы и продвинутые концепции диаграмм деятельности, обеспечивая уверенность в применении их к своим собственным проектам.

Основные понятия диаграмм деятельности UML

What is Activity Diagram?

  1. Действия:

    • Представляют действия или задачи, выполняемые в системе.
    • Изображаются как прямоугольники с закруглёнными углами.
  2. Действия:

    • Наиболее базовая единица работы в диаграмме деятельности.
    • Изображаются как прямоугольники с закруглёнными углами.
  3. Поток управления:

    • Показывает последовательность выполнения действий.
    • Изображаются сплошными стрелками, соединяющими действия.
  4. Узлы принятия решений:

    • Представляют точки, в которых поток управления может разветвляться на основе условий.
    • Изображаются как ромбы.
  5. Узлы расщепления и объединения:

    • Узлы расщепления разделяют один поток на несколько параллельных потоков.
    • Узлы объединения объединяют несколько потоков обратно в один поток.
    • Оба изображаются как горизонтальные полосы.
  6. Начальные и конечные узлы:

    • Начальный узел представляет начало рабочего процесса.
    • Конечный узел представляет конец рабочего процесса.
    • Оба изображены в виде черных кругов, при этом начальный узел имеет исходящую стрелку, а конечный узел — входящую стрелку.
  7. Поток объектов:

    • Показывает поток объектов между действиями.
    • Обозначаются штриховыми стрелками.

Примеры диаграмм деятельности UML

Диаграмма деятельности моделирует проблему управления жизненным циклом задания — от выдачи до проверки и возврата, включая взаимодействие между учителем и учеником. Ключевые аспекты проблемы включают:

  1. Выдача задания и его изучение:

    • Учитель выдает задание, а ученик изучает его.
    • Восприятие учеником сложности задания влияет на его подход к его выполнению.
  2. Выполнение и сдача задания:

    • Ученик выполняет задание и сдает его учителю.
    • Ученик может решить отказаться от задания на основе определенных условий.
  3. Управление сроками сдачи:

    • Учитель устанавливает срок сдачи задания.
    • Рабочий процесс учитывает срок сдачи и действует соответствующим образом.
  4. Проверка и возврат:

    • Учитель проверяет сданное задание и хранит оценки.
    • Проверенное задание возвращается ученику.
  5. Параллельные действия:

    • Диаграмма моделирует параллельные действия, такие как проверка задания и хранение оценок, с использованием узлов разветвления и слияния.

Ключевые компоненты и рабочий процесс

  1. Начальный узел:

    • Процесс начинается сИсходный узел, представленный черным кругом. Это указывает на начало рабочего процесса.
  2. Выдача задания (учитель):

    • Учитель выдает задание, представленное действием«Выдать задание».
    • Объектный узелОбъектный узелсоздается, что указывает на создание объекта задания.
  3. Задание (поток объектов):

    • объект задания перемещается от учителя к ученику, представленныйпотоком объектовстрелкой.
  4. Изучение задания (ученик):

    • Ученик получает задание и начинает его изучать, представленное действием«Изучить задание».
    • Это действие находится вполосе ученика, что указывает на то, что это ответственность ученика.
  5. Узел решения (управление потоком):

    • Ученик решает, является ли задание трудным или легким, представлено узломузла решения (форма ромба).
    • В зависимости от решения поток управления разделяется на два пути:
      • [сложный]: Если задание трудное, студент продолжает учиться.
      • [легко]: Если задание легкое, студент переходит к выполнению задания.
  6. Выполнить задание (студент):

    • Студент выполняет задание, представленное действием«Выполнить задание».
    • А Условие условие [сдаться] определяет, сдает ли студент задание или сдается.
  7. Сдать задание (студент):

    • Если студент выполняет задание, он его сдает, что представлено действием«Сдать задание».
    • Объект задания возвращается преподавателю, представленный Поток объектов стрелкой.
  8. Действие приема события времени (преподаватель):

    • Преподаватель устанавливает дедлайн для задания, представленный Действие приема события времени (символ песочных часов).
    • Если дедлайн достигнут, рабочий процесс переходит к Узел разветвления.
  9. Узел разветвления:

    • The Узел разделения (толстая горизонтальная линия) разделяет рабочий процесс на два параллельных пути:
      • Оценка работы (учитель): Учитель оценивает выполненное задание, представленное действием «Оценка работы».
      • Узел хранилища данных: Оцененное задание хранится в хранилище данных, представленном Узел хранилища данных (<<datastore>> ведомость оценок студента).
  10. Возврат работы (учитель):

    • Учитель возвращает оцененную работу студенту, представленное действием «Возврат работы».
    • Объект задания возвращается студенту, представленный Поток объектов стрелкой.
  11. Получение оцененной работы (студент):

    • Студент получает оцененную работу, представленную действием «Получение оцененной работы».
  12. Конечный узел действия:

    • Процесс завершается с Конечный узел действия, представленный черным кругом с границей, указывающим на завершение рабочего процесса.

Этот диаграмма деятельности UML эффективно моделирует рабочий процесс управления заданием, подчеркивая взаимодействие между учителем и студентом, точки принятия решений и одновременные действия, вовлеченные в процесс. Она предоставляет четкое визуальное представление жизненного цикла задания — от выдачи до оценки и возврата, что облегчает понимание и управление процессом.

Рекомендация Visual Paradigm для разработки программного обеспечения в области ИТ

Хотя приведенные выше примеры иллюстрируют основы диаграмм деятельности UML, Visual Paradigm предлагает более комплексный и визуальный подход к разработке программного обеспечения. Вот почему Visual Paradigm — идеальный инструмент для разработки программного обеспечения в области ИТ:

  1. Полная поддержка UML:

    • Visual Paradigm поддерживает все типы диаграмм UML, включая диаграммы деятельности, диаграммы классов, диаграммы последовательностей и другие.
    • Он предоставляет богатый набор инструментов и функций для создания, редактирования и управления диаграммами UML.
  2. Пользовательский интерфейс:

    • Интуитивно понятный интерфейс с перетаскиванием упрощает создание и изменение диаграмм UML.
    • Инструмент предлагает широкий спектр вариантов настройки для адаптации диаграмм под конкретные потребности.
  3. Интеграция с другими инструментами:

    • Visual Paradigm интегрируется без проблем с другими инструментами разработки, такими как IDE, системы контроля версий и инструменты управления проектами.
    • Эта интеграция обеспечивает плавный рабочий процесс и повышает производительность.
  4. Функции совместной работы:

    • Visual Paradigm поддерживает совместную работу, позволяя нескольким пользователям одновременно работать над одним проектом.
    • Инструмент включает функции контроля версий, совместной работы команды и обновлений в реальном времени.
  5. Расширенные возможности моделирования:

    • Visual Paradigm предлагает расширенные возможности моделирования, включая поддержку гибких методологий, корпоративной архитектуры и моделирования систем.
    • Инструмент предоставляет комплексный набор функций для моделирования сложных систем и рабочих процессов.
  6. Обширная документация и поддержка:

    • Visual Paradigm предоставляет обширную документацию, обучающие материалы и ресурсы поддержки, чтобы помочь пользователям начать работу и освоить инструмент.
    • Инструмент предлагает широкий спектр учебных материалов, включая видеоуроки, руководства и примеры.

Заключение

Диаграммы деятельности UML — это мощный инструмент для моделирования рабочего процесса системы, иллюстрирующий последовательность действий, решений и процессов, необходимых для достижения конкретной цели. Приведенные примеры демонстрируют основы создания диаграмм деятельности UML. Однако для более комплексного и визуального подхода к разработке программного обеспечения идеальным инструментом является Visual Paradigm. Благодаря полной поддержке UML, удобному интерфейсу, интеграции с другими инструментами, функциям совместной работы, расширенным возможностям моделирования, а также обширной документации и поддержке, Visual Paradigm предоставляет все необходимое для эффективного создания, управления и совместной работы с диаграммами UML. Независимо от того, являетесь ли вы новичком или опытным разработчиком, Visual Paradigm предлагает все необходимые инструменты и поддержку для оживления ваших проектов разработки программного обеспечения.

Полное руководство по диаграммам классов в UML

Введение

Диаграмма классов — это статический тип диаграммыUnified Modeling Language (UML), которая визуально представляет структуру системы, показывая её классы, атрибуты, операции и отношения между объектами. Она служит чертежом для проектирования программного обеспечения с объектно-ориентированным подходом, обеспечивая четкий и краткий способ понимания и документирования архитектуры системы.

Цель и функциональность

Визуализация структуры системы

Диаграммы классов помогают разработчикам понять и документировать структуру системы, показывая, как различные классы взаимодействуют и связаны между собой. Такое визуальное представление критически важно для проектирования надежных и поддерживаемых программных систем.

Моделирование программного обеспечения

Диаграммы классов позволяют моделировать программное обеспечение на высоком уровне абстракции, позволяя разработчикам сосредоточиться на проектировании, не вникая в исходный код. Эта абстракция помогает выявлять потенциальные проблемы на ранних этапах разработки.

Объектно-ориентированное проектирование

Диаграммы классов являются фундаментальными для объектно-ориентированного моделирования. Они определяют основные элементы системы и их взаимодействие, что облегчает реализацию объектно-ориентированных принципов, таких как инкапсуляция, наследование и полиморфизм.

Моделирование данных

Диаграммы классов также могут использоваться для моделирования данных, отображая структуру и отношения данных внутри системы. Это особенно полезно при проектировании баз данных, где необходимо чётко определить сущности и их взаимосвязи.

Чертеж для кода

Диаграммы классов служат чертежом для создания исполняемого кода программных приложений. Они предоставляют чёткий план для разработчиков, обеспечивая соответствие реализации проектной архитектуре.

Ключевые компоненты

Классы

Классы изображаются в виде прямоугольников, разделённых на три секции:

  1. Имя класса: Верхняя секция содержит имя класса.
  2. Атрибуты: Средняя секция содержит перечень атрибутов или членов данных, определяющих состояние класса.
  3. Операции (методы): Нижняя секция содержит перечень операций или функций, которые может выполнять класс.

Связи

Связи между классами изображаются с помощью линий и символов:

  1. Обобщение: Представляет наследование, при котором класс (подкласс) наследует атрибуты и операции от другого класса (суперкласса). Изображается пустым треугольником, направленным от подкласса к суперклассу.
  2. Агрегация: Указывает, что один класс содержит экземпляры другого класса, но содержащийся класс может существовать независимо. Изображается пустым ромбом на конце линии, соединённой с содержащим классом.
  3. Композиция: Более сильная форма агрегации, при которой вложенный класс не может существовать без содержащего класса. Она изображается сплошным ромбом на конце линии, соединяющейся с содержащим классом.
  4. Ассоциация: Представляет связь между двумя классами, указывая на то, что один класс использует или взаимодействует с другим. Она изображается сплошной линией, соединяющей два класса.

Примеры диаграмм с использованием PlantUML

Базовая диаграмма классов

Диаграмма с агрегацией и композицией

Диаграмма с ассоциацией

Пример – система заказов

SDE | Uml Class Diagrams

Ключевые элементы

  1. Классы:

    • Клиент: Представляет клиента, делающего заказ.
      • Атрибуты: имя (строка), адрес (строка).
    • Заказ: Представляет заказ, сделанный клиентом.
      • Атрибуты: дата (дата), статус (строка).
      • Операции: calcSubTotal()calcTax()calcTotal()calcTotalWeight().
    • OrderDetail: Представляет сведения о каждом элементе заказа.
      • Атрибуты: количество (int), статусНалога (String).
      • Операции: calcSubTotal()calcWeight()calcTax().
    • Item: Представляет товары, которые заказываются.
      • Атрибуты: весДоставки (float), описание (String).
      • Операции: getPriceForQuantity()getTax()в наличии().
    • Оплата (Абстрактный класс): Представляет оплату заказа.
      • Атрибуты: сумма (вещественное число).
    • Наличные: Подкласс Payment, представляет оплату наличными.
      • Атрибуты: выданная сумма (вещественное число).
    • Чек: Подкласс Payment, представляет оплату чеком.
      • Атрибуты: имя (строка), идентификатор банка (строка), подтверждено (логический тип).
    • Кредит: Подкласс Payment, представляет оплату кредитной картой.
      • Атрибуты: номер (строка), тип (строка), дата окончания действия (дата), isAuthorized (логическое значение).
  2. Связи:

    • Ассоциация:
      • Клиент и Заказ: клиент может разместить несколько заказов (0..* множественность со стороны заказа).
      • Заказ и Деталь заказа: заказ может содержать несколько деталей заказа (1..* множественность со стороны детали заказа).
      • Деталь заказа и Товар: каждая деталь заказа связана с одним товаром (1 множественность со стороны товара).
    • Агрегация:
      • Заказ и Деталь заказа: Указывает, что деталь заказа является частью заказа, но деталь заказа может существовать независимо.
    • Обобщение:
      • Оплата и его подклассы (НаличныеЧекКредит): Указывает на наследование, при котором наличные, чеки и кредит являются конкретными типами оплаты.
    • Роль:
      • Деталь заказа и Товар: Роль строковый элемент указывает на конкретную роль детали заказа в контексте заказа.
  3. Множественность:

    • Указывает количество экземпляров одного класса, которые могут быть связаны с одним экземпляром другого класса. Например, клиент может разместить несколько заказов (0..*).
  4. Абстрактный класс:

    • Оплата: Отмечен как абстрактный класс, что означает, что он не может быть непосредственно создан и служит базовым классом для других типов оплаты.

Пояснение

  • Клиент: Представляет сущность, размещающую заказ, с базовыми атрибутами, такими как имя и адрес.
  • Заказ: Представляет сам заказ с атрибутами, такими как дата и статус, и операциями для расчета суммы, налога, общей суммы и общей массы.
  • Детали заказа: Представляет детали каждого элемента в заказе, включая количество и статус налога, с операциями для расчета суммы, веса и налога.
  • Элемент: Представляет товары, которые заказываются, с атрибутами, такими как вес доставки и описание, и операциями для получения цены за количество, налога и статуса наличия на складе.
  • Оплата: Абстрактный класс, представляющий оплату за заказ, с атрибутом для суммы. Он имеет подклассы для различных способов оплаты:
    • Наличные: Представляет оплату наличными с атрибутом для суммы, предложенной к оплате.
    • Чек: Представляет оплату чеком с атрибутами для имени, идентификатора банка и статуса авторизации.
    • Кредит: Представляет оплату кредитной картой с атрибутами для номера карты, типа, даты окончания срока действия и статуса авторизации.

Диаграмма эффективно отражает структуру и взаимосвязи внутри системы обработки заказов, предоставляя четкое визуальное представление о том, как взаимодействуют различные компоненты.

Заключение

Диаграммы классов являются важным инструментом в моделировании UML, обеспечивающим четкий и структурированный способ представления архитектуры системы. Понимая ключевые компоненты и взаимосвязи, разработчики могут создавать надежные и поддерживаемые архитектуры программного обеспечения. Используя инструменты, такие как PlantUML, эти диаграммы легко визуализируются и могут быть легко обменены между членами команды, что способствует сотрудничеству и обеспечивает единообразное понимание структуры системы.

Ссылки

  1. Бесплатная версия Visual Paradigm Online:

    • Бесплатная версия Visual Paradigm Online (VP Online) — это бесплатное онлайн-приложение для рисования, поддерживающее диаграммы классов, другие диаграммы UML, инструменты ERD и инструменты построения организационных диаграмм. Он имеет простой, но мощный редактор, который позволяет быстро и легко создавать диаграммы классов. Инструмент предоставляет неограниченный доступ без ограничений на количество диаграмм или фигур, которые вы можете создать, и не содержит рекламы. Вы обладаете созданными вами диаграммами для личного и некоммерческого использования. Редактор включает функции, такие как создание фигур перетаскиванием, редактирование атрибутов и операций классов прямо в тексте, а также различные инструменты форматирования. Вы также можете распечатывать, экспортировать и делиться своей работой в различных форматах (PNG, JPG, SVG, GIF, PDF)123.
  2. Впечатляющие функции рисования:

    • Visual Paradigm Online предоставляет продвинутые параметры форматирования для улучшения ваших диаграмм. Вы можете точно размещать фигуры с помощью направляющих для выравнивания и форматировать диаграммы классов с помощью параметров форматирования фигур и линий, стилей шрифтов, поворачиваемых фигур, встроенных изображений и URL-адресов, а также эффектов теней. Инструмент совместим с различными платформами (Windows, Mac, Linux) и может быть использован через любой веб-браузер. Он также поддерживает интеграцию с Google Drive для бесшовного сохранения и доступа к вашим диаграммам23.
  3. Полный набор опций диаграммирования:

    • Visual Paradigm Online поддерживает широкий спектр типов диаграмм, включая диаграммы UML (диаграммы классов, случаи использования, последовательности, деятельности, состояний, компонентов и развертывания), инструменты ERD, организационные диаграммы, конструкторы планов этажей, ITIL и диаграммы бизнес-концепций. Инструмент разработан для простоты использования, с функцией перетаскивания и умными соединителями, которые автоматически фиксируются. Также предоставляется богатый набор параметров форматирования, включая более 40 типов соединителей и различные варианты заливки45.
  4. Обучение и настройка:

    • Visual Paradigm предоставляет удобную платформу для создания и управления диаграммами классов, что делает ее отличным выбором для разработчиков программного обеспечения и инженеров. Вы можете настраивать свои диаграммы классов, меняя цвета, шрифты и макет. Инструмент также поддерживает создание отношений между классами, такими как ассоциации, наследование и зависимости. Visual Paradigm — это мощный инструмент моделирования UML, который помогает отображать статическую структуру системы, включая классы системы, их атрибуты, методы и отношения между ними67.
  5. Община и поддержка:

    • Community Edition Visual Paradigm — это бесплатное программное обеспечение UML, поддерживающее все типы диаграмм UML. Оно разработано для того, чтобы помочь пользователям быстрее, легче и быстрее освоить UML. Инструмент интуитивно понятен и позволяет легко создавать собственные диаграммы классов. Visual Paradigm доверяют более 320 000 профессионалов и организаций, включая малые предприятия, компании из списка Fortune 500, университеты и государственные структуры. Он используется для подготовки следующего поколения IT-разработчиков с необходимыми специализированными навыками для рабочей среды89.

Эти ссылки подчеркивают всеобъемлющие возможности и преимущества использования Visual Paradigm для создания диаграмм классов, делая его рекомендуемым инструментом как для индивидуального, так и для профессионального использования

Генератор диаграмм пакетов AI Visual Paradigm: текст в пакеты UML

Вы проектируете новую систему управления контентом, смотрите на уровни, модули и зависимости — представление, бизнес-правила, постоянное хранение, безопасность — но общая структура остается неясной. Ручное создание пакетов, подпакетов и стрелок зависимостей кажется избыточным для первого черновика. Введите AI Visual ParadigmДиаграмма пакетовГенератор: опишите свою систему простыми словами, и получите чистую, соответствующую стандартам диаграмму пакетов UML за считанные секунды. Это быстрый путь от умственной модели к визуальному чертежу.

Почему этот ИИ меняет архитектуру программного обеспечения

  • Естественный язык → полная диаграмма пакетов UML мгновенно
  • Автоматически определяет пакеты, подпакеты, зависимости и стереотипы
  • Обрабатывает многоуровневые, модульные и структуры по типу микросервисов
  • Полностью редактируемая нативная модель — уточняйте, добавляйте заметки, объединяйте пакеты
  • Точность настольного приложения + чат-бот в браузере для быстрой итерации

1. Настольное приложение: запрос → структурированная архитектура

В настольном приложении Visual Paradigm:

Инструменты → Генерация диаграмм с помощью ИИ → выберите «Диаграмма пакетов» → опишите свою систему:

«Создать диаграмму пакетов UML для системы управления контентом с уровнем представления (веб-интерфейс, мобильное приложение), уровнем бизнес-логики (сервис контента, управление пользователями, движок рабочих процессов), уровнем доступа к данным (репозиторий, аудит логов) и показать зависимости между уровнями».

Окно ввода делает процесс простым и сфокусированным:

Visual Paradigm Desktop AI Package Diagram generation prompt interface

ИИ создает:

  • Пакеты верхнего уровня: уровень представления, уровень бизнес-логики, уровень доступа к данным
  • Подпакеты: веб-интерфейс, мобильное приложение, сервис контента, репозиторий
  • Четкие стрелки зависимостей (пунктирные), показывающие поток между уровнями

Полученная диаграмма системы управления контентом — логичная, многоуровневая и готова к обзору:

AI-generated UML Package Diagram for Content Management System

Мгновенно редактируйте: добавьте пакет безопасности, скорректируйте зависимости или интегрируйте с диаграммами классов.

2. Чат-бот: концептуальная архитектура в режиме реального времени

Для быстрых набросков или удаленного мозгового штурма откройте чат-бот Visual Paradigm AI:

«Создать диаграмму пакетов UML для банковской системы: основные банковские услуги, управление счетами, управление клиентами, обработка транзакций, соответствие и аудит.»

Чат-бот генерирует ее в реальном времени — пакеты, подпакеты и зависимости появляются мгновенно. Пример вывода для банковской системы:

AI-generated UML Package Diagram for Banking System via Chatbot

Уточняйте в ходе диалога: «Добавьте пакет платежного шлюза с зависимостью от обработки транзакций». Мгновенное обновление. Идеально подходит для ранних этапов проектирования или обучения UML.

Почему диаграммы пакетов + ИИ важны в 2026 году

Хорошая архитектура начинается с четких границ. Диаграммы пакетов показывают модульность, слои и зависимости до того, как будет написана первая строка кода. Ручное создание замедляет вас; ИИ устраняет сопротивление.

Сценарии использования, которые выделяются:

  • Многоуровневые корпоративные приложения
  • Границы микросервисов
  • Обучение модульному проектированию
  • Быстрое планирование рефакторинга

Изменить масштаб в ходе обсуждения? Перегенерируйте. Нужен новый модуль? Добавьте его. Такая скорость поддерживает гибкость архитектуры и остроту коммуникации в команде.

Готовы визуализировать структуру своей системы?

Генератор диаграмм пакетов Visual ParadigmAI-генератор диаграмм пакетов превращает неясные идеи в профессиональные UML-пакеты быстро — независимо от того, для CMS, банковской системы, электронной коммерции или любой модульной системы.

  • Скачать Visual Paradigm Desktop → Полная мощность моделирования:Получить сейчас
  • Попробовать ИИ-чатбот онлайн → Мгновенные эскизы архитектуры:Начать чат

Перестаньте бороться с прямоугольниками и стрелками. Начните проектировать умнее — уже сегодня.

Связанные ссылки

Эти статьи объясняют, какискусственный интеллект применяется кдиаграммам пакетов UML для автоматизации логической группировки элементов системы, позволяя разработчикам мгновенно создавать архитектурные структуры на основе естественных языковых запросов, чтобы лучше управлятьзависимостями программного обеспечения имасштабируемостью системы.

  1. Генератор диаграмм ИИ теперь поддерживает диаграммы пакетов в Visual Paradigm: В этой статье описывается выпуск новых функций, которые позволяют генерировать диаграммы пакетов с использованием искусственного интеллекта для улучшения визуализации архитектуры программного обеспечения.
  2. Мгновенно создавайте диаграммы пакетов UML с помощью Visual Paradigm AI: В этом руководстве акцентируется внимание на использовании инструментов, основанных на искусственном интеллекте, для создания профессиональных диаграмм пакетов UML с минимальными усилиями со стороны пользователя.
  3. Интерактивный генератор диаграмм пакетов UML: Этот ресурс предоставляет доступ к интерактивному инструменту для создания и редактирования диаграмм пакетов в режиме реального времени через интерфейс диалогового искусственного интеллекта.
  4. Диаграмма пакетов UML: Окончательное руководство по структурированию вашего кода с помощью искусственного интеллекта: Это всестороннее руководство объясняет, как искусственный интеллект помогает структурировать код, управлять сложными зависимостями и поддерживать целостность архитектуры.
  5. Генерация диаграмм пакетов UML из текстовых запросов: В этой статье рассматривается, как преобразовать исходные идеи и текстовые запросы в детализированные диаграммы пакетов UML с использованием передовых функций моделирования на основе искусственного интеллекта.
  6. Учебник по диаграммам пакетов UML с использованием Visual Paradigm: В этом учебнике представлен пошаговый подход к использованию диаграмм пакетов для структурирования программных компонентов и эффективного визуального представления их взаимосвязей.
  7. Функции программного обеспечения для диаграмм пакетов — Visual Paradigm Online: В этом обзоре акцентируется внимание на онлайн-инструментах, доступных для совместного управления диаграммами пакетов, включая контроль версий и редактирование в реальном времени.
  8. Что такое диаграмма пакетов в UML? – Руководство Visual Paradigm: Этот фундаментальный ресурс знакомит с ролью диаграмм пакетов в организации сложных программных систем посредством логической группировки.
  9. Моделирование архитектуры программного обеспечения с помощью диаграмм пакетов UML: В этой статье рассматриваются лучшие практики использования диаграмм пакетов для организации и передачи модульной структуры архитектуры системы.
  10. Примеры и шаблоны диаграмм пакетов — Галерея Visual Paradigm: В этой галерее представлены коллекция реальных шаблонов и примеров, которые вдохновляют и ускоряют разработку модульного программного обеспечения.

От проблемы к отчету: как ИИ направляет ваш путь использования сценариев

Discover how AI guides your use case journey from problem to report with Visual Paradigm’s intelligent development assistant.

Представьте, что вы менеджер проекта, которому поручено запуск новой платформы онлайн-обучения. Первым вызовом является четкое формулирование проблемы, а затем ее перевод в функциональную систему. Именно здесь вступает в действиеАссистент разработки, ориентированный на использование сценариев, инструмент на основе искусственного интеллекта от Visual Paradigm, вступает в действие. Он не просто помогает вам писать документы; он сопровождает вас по полному структурированному рабочему процессу, превращая расплывчатую идею в подробный, выполнимый план проекта. Процесс настолько интуитивен, что кажется, будто рядом с вами работают опытный бизнес-аналитик и технический архитектор. В этом подробном обзоре рассматриваются основные функции этого мощного инструмента, на примере реальной платформы онлайн-обучения, чтобы показать, как он упрощает весь жизненный цикл использования сценариев.

Краткое резюме: основные выводы из ассистента разработки, ориентированного на использование сценариев

  • Начните с четкого формулирования проблемы, чтобы определить основную цель проекта.

  • Используйте ИИ для автоматического создания списка кандидатов на использование сценариев и участников.

  • Визуализируйте функциональность системы с помощью сценариев использования, созданных ИИ, идиаграмм деятельности.

  • Приоритизируйте функции с помощью структурированного метода MoSCoW, чтобы сосредоточиться на работе с высокой ценностью.

  • Создавайте подробные описания сценариев использования и выполнимые сценарии тестов на Gherkin.

  • Создавайте всесторонние отчеты для передачи масштаба и планов проекта.

  • Отслеживайте прогресс и поддерживайте единый источник правды с помощью центральной панели управления.

Шаг 1: Определение проблемы с помощью ИИ

Каждый успешный проект начинается с четкого понимания проблемы, которую он стремится решить. Путь с ассистентом разработки, ориентированным на использование сценариев, начинается на вкладке «Формулировка проблемы». Здесь вы вводите название проекта и краткое описание. Затем ИИ использует эту информацию для создания всесторонней формулировки проблемы. Как видно наизображении 1, инструмент взял название проекта «Платформа онлайн-обучения» и краткое описание «Рынок для преподавателей, чтобы создавать и продавать курсы, и для студентов, чтобы записываться и учиться», и создал подробный рассказ. В этом рассказе выявлены ключевые проблемы: студенты испытывают трудности с поиском релевантных курсов, а преподаватели сталкиваются с трудностями в достижении широкой аудитории и монетизации своего опыта. Формулировка проблемы, созданная ИИ, служит основой проекта, обеспечивая, чтобы все члены команды имели единое понимание с самого начала.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. we are now in step 1. It shows th

Шаг 2: Определение сценариев использования с помощью помощи ИИ

Как только проблема определена, следующим логическим шагом является определение ключевых функций, которые должна обеспечивать система. Вкладка «Кандидаты на сценарии использования» ассистента, показанная наизображении 2, автоматизирует этот процесс. После анализа формулировки проблемы ИИ предлагает список сценариев использования, каждый из которых связан с участником (например, преподаватель, студент или администратор). Для нашей платформы онлайн-обучения ИИ предлагает сценарии использования, такие как «Создать новый курс», «Загрузить содержимое курса», «Просматривать и искать курсы» и «Записаться на курс». Этот список служит прочной отправной точкой, экономя значительное время и усилия, которые в противном случае были бы потрачены на мозговой штурм. Затем вы можете уточнить эти предложения, добавить новые или удалить нерелевантные, чтобы создать полный список функций системы.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 2. It shows a

Шаг 3: Визуализация системы с помощью диаграммы сценариев использования

После определения сценариев использования крайне важно визуализировать, как они взаимодействуют с участниками системы. На вкладке «Диаграмма сценариев использования» показано наизображении 3, берет список сценариев использования и участников и автоматически генерирует четкое графическое представление. Эта диаграмма показывает взаимосвязи между участниками (преподаватель, студент, администратор) и функциями системы (создать новый курс и т.д.). Генерация, основанная на ИИ, гарантирует точность и профессиональный вид диаграммы. Этот визуальный инструмент бесценен для коммуникации, позволяя заинтересованным сторонам, разработчикам и дизайнерам быстро понять масштаб и функциональность системы, не вникая в объемные текстовые документы.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 3. It shows a

Шаг 4: Приоритизация функций для максимального воздействия

Не все сценарии использования равны. Успех проекта часто зависит от того, сначала сосредоточиться на наиболее критически важных функциях. Вкладка «Приоритизация сценариев использования», как показано наИзображение 4, предоставляет мощную основу для этого. Он позволяет назначить пользовательскую ценность и бизнес-ценность (в диапазоне от 0 до 10) для каждого варианта использования, а затем применить метод приоритизации MoSCoW (Обязательно, Следует, Можно, Не будет). В нашем примере ИИ помог определить, что функции «Создать новый курс» и «Загрузить содержимое курса» являются функциями «Обязательно», поскольку они являются необходимыми для основной функции платформы. Такая структурированная приоритизация обеспечивает, чтобы команда разработки сосредоточилась на предоставлении максимальной ценности пользователям и бизнесу, избегая траты усилий на функции низкого приоритета.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 4. It shows th

Шаг 5: Детализация вариантов использования и генерация диаграмм деятельности

После того как общий обзор установлен, следующим шагом является погружение в детали каждого варианта использования. Вкладка «Детали варианта использования», показанная наИзображение 5, позволяет создать подробный шаблон для выбранного варианта использования. ИИ может сгенерировать подробное описание, включая предусловия, основной поток и альтернативные потоки. Для варианта использования «Создать новый курс» ИИ предоставляет структурированный шаблон, описывающий необходимые шаги. Для дальнейшего улучшения понимания ассистент может сгенерировать «Диаграмму деятельности» для того же варианта использования, как показано наИзображение 6. Эта диаграмма визуально отображает пошаговый рабочий процесс, показывая последовательность действий от входа инструктора до сохранения курса. Такой уровень детализации необходим как для разработчиков, так и для команд тестирования.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are now in step 5. It shows thThis is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are still in step 5. It shows

Шаг 6: Генерация сценариев тестирования и диаграмм последовательности

Для команды разработки следующим критическим шагом является создание проверяемых сценариев. Вкладка «Сценарии», показанная наИзображение 7, позволяет генерировать выполнимые сценарии на языке Gherkin непосредственно из описаний ваших вариантов использования. Эти сценарии, написанные на простом языке (Дано-Когда-То), идеально подходят для автоматизированного тестирования. ИИ может сгенерировать основной сценарий и альтернативные сценарии, например, для неверного названия. Для дальнейшего уточнения внутренней работы системы ассистент может сгенерировать «Диаграмму последовательности», как показано наИзображение 8. Эта диаграмма показывает взаимодействие между инструктором, веб-панелью, backend API, базой данных и сервисом уведомлений, предоставляя четкое представление об архитектуре системы и потоке данных.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 6. It shows the AIThis is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are still in step 6. It shows

Шаг 7: Создание всесторонних отчетов по проекту

На протяжении всего процесса разработки крайне важно информировать различных заинтересованных сторон о состоянии и планах проекта. Вкладка «Создать отчет», как показано наИзображение 9, делает это простым. Вы можете генерировать различные отчеты, такие как «Обзор проекта», «План реализации», «План тестирования QA» или «Список задач разработчика». Эти отчеты создаются с помощью ИИ, обеспечивая их согласованность и полноту. Например, отчет «Обзор проекта» резюмирует весь проект, включая краткое резюме, ключевые функции и обоснование приоритизации. Этот единый источник информации обеспечивает согласованность и информированность всех участников.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 7. It shows a repo

Шаг 8: Отслеживание прогресса с помощью панели управления

Наконец, путь завершается панелью управления, как показано наИзображение 10. Этот центральный элемент предоставляет обзор состояния проекта на высоком уровне. Он показывает процент завершения проекта, общее количество вариантов использования и количество элементов «Обязательно». Чек-лист проекта позволяет отслеживать ваш прогресс, при этом каждый завершенный шаг отмечается как «Выполнено». Такая реальная видимость состояния проекта бесценно важна для менеджеров проектов и руководителей команд, позволяя им выявлять узкие места и обеспечивать, чтобы проект оставался на правильном пути.

This is a screenshot of Visual Paradigm's AI Powered Use Case Driven Development Assistant. We are in step 8. It shows the da

Ассистент разработки, основанный на вариантах использования, — это не просто инструмент; это всесторонний рабочий процесс, который приносит ясность и эффективность в процесс разработки программного обеспечения. Используя ИИ на каждом этапе — от определения проблемы до генерации отчетов — он помогает командам быстрее и точнее переходить от требований к реализации. В результате получается хорошо структурированный, хорошо документированный проект, соответствующий бизнес-целям и потребностям пользователей. Если вы хотите оптимизировать процесс разработки вариантов использования, этот инструмент, основанный на ИИ, — мощное решение.

Готовы увидеть, какассистент разработки, основанный на вариантах использования может преобразовать ваш следующий проект?Попробуйте сейчас.

Связанные ссылки

Моделирование случаев использования является фундаментальной техникой разработки программного обеспечения, используемой для сборафункциональные требования путем визуализации взаимодействий между внешнимиактерами и внутренними функциями системы. Современные платформы теперь включаютавтоматизацию, основанную на искусственном интеллекте для уточнения диаграмм, генерации подробныхописаний случаев использования, и преобразования моделей втестовые случаи или диаграммы деятельности для поддержания согласованности и отслеживаемости дизайна. Расширенные инструменты, такие какредактор последовательности событий ианализатор сценариев позволяют командам разработки проверять и документировать структурированные последовательности событий для повышения общей ясности системы.

  1. Что такое диаграмма случаев использования? – Полное руководство по моделированию UML: Подробный обзор, охватывающий основныекомпоненты, цели и лучшие практики для моделирования требований.

  2. Пошаговое руководство по диаграммам случаев использования – от новичка до профессионала: Практическое руководство, которое сопровождает пользователей черезосновные до продвинутых методов для создания эффективных диаграмм случаев использования.

  3. Все, что вам нужно знать о моделировании случаев использования: Подробное исследованиепринципов и применениймоделирования случаев использования в проектировании систем.

  4. Visual Paradigm – функции описания случаев использования: Подробности специализированных инструментов, используемых для точно документировать взаимодействия пользователей и структурированное поведение системы.

  5. Овладение диаграммами вариантов использования с помощью искусственного интеллекта в Visual Paradigm: Руководство по использованию искусственного интеллекта для создания интеллектуальных, динамичных диаграмм для современных программных систем.

  6. Руководство по использованию редактора последовательности событий в Visual Paradigm: Пошаговые инструкции по документированию структурированных последовательностей событий в сценарии использования.

  7. Раскрытие сценариев с помощью анализатора сценариев использования: Руководство по использованию анализаторов для анализа и уточнения потоков взаимодействия для повышения ясности системы.

  8. Преобразование диаграммы вариантов использования в диаграмму деятельности — преобразование с использованием искусственного интеллекта: Ресурс, объясняющий автоматическое преобразованиевариантов использования в детальные рабочие процессы системы.

  9. Генерация сценариев и тестовых случаев из диаграмм вариантов использования с использованием искусственного интеллекта: Исследование того, как инструменты искусственного интеллекта автоматизируют создание тестовых процедур, основанных на требованиях.

  10. Галерея диаграмм вариантов использования — шаблоны и примеры: Подобранный сборник реальных примеров для вдохновения, обучения и быстрого прототипирования.
