Архитектура предприятия в значительной степени зависит от четкой коммуникации. Без стандартизированного языка заинтересованные стороны испытывают трудности при понимании сложных взаимодействий систем. ArchiMate выступает в качестве этого стандартизированного языка. Он предоставляет основу для моделирования архитектуры предприятия. Данное руководство фокусируется именно на нотации. Мы изучим визуальные элементы, отношения и структуру, необходимые для создания эффективных моделей.
Нотация является основой любого архитектурного диаграммы. Она обеспечивает, чтобы каждый интерпретировал модель одинаково. В этом руководстве рассматриваются основные компоненты. Оно избегает конкретных программных инструментов. Вместо этого акцент делается на принципах нотации. К концу вы сможете читать и создавать диаграммы, соответствующие стандарту.
Почему нотация важна в архитектуре предприятия 📐
Сложные системы включают множество элементов. Разные команды управляют разными уровнями. Разработчик говорит на другом языке, чем бизнес-менеджер. ArchiMate устраняет этот разрыв. Она создает единое представление организации.
- Четкость:Визуальные представления уменьшают неоднозначность.
- Согласованность:Стандартные символы обеспечивают единообразную интерпретацию.
- Коммуникация:Заинтересованные стороны могут обсуждать архитектуру без путаницы.
- Анализ:Модели позволяют проводить анализ воздействия и анализ пробелов.
Без стандартизированной нотации диаграммы превращаются в личное искусство. Они теряют свою ценность как техническая документация. Нотация ArchiMate предотвращает это. Она определяет строгие правила для форм и линий. Следование этим правилам является обязательным для профессионального моделирования.

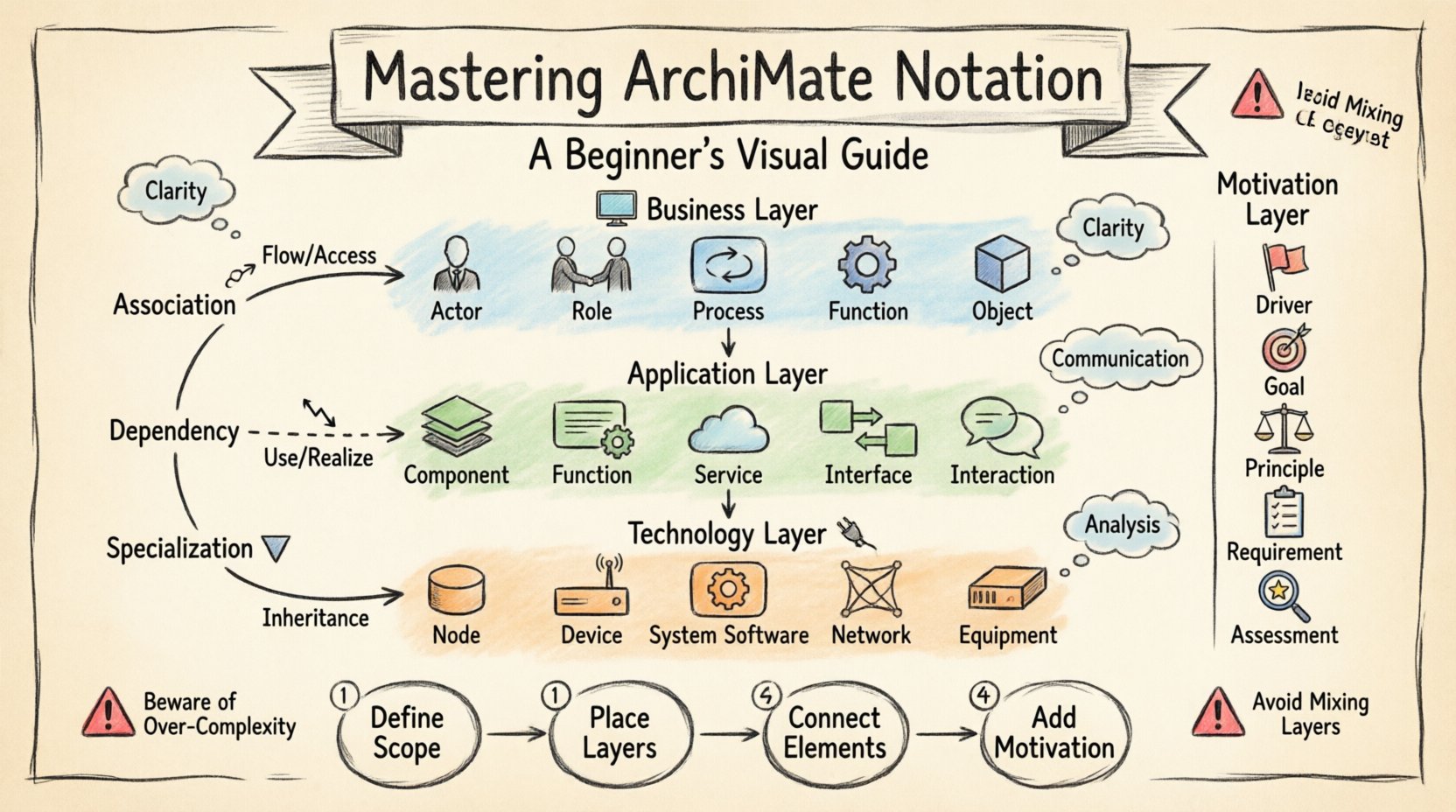

Основные уровни ArchiMate 🌐
Архитектура разделена на отдельные уровни. Такое разделение помогает управлять сложностью. Каждый уровень представляет собой конкретную область предприятия. Понимание этих уровней — первый шаг к созданию диаграммы.
1. Бизнес-уровень 🏢
Этот уровень представляет бизнес-структуру. Он включает процессы, роли и организационные единицы. Он фокусируется на цепочке создания стоимости. Он описывает, как работает организация.
- Бизнес-актор:Лицо или организация, выполняющая роль.
- Бизнес-роль:Совокупность обязанностей, возложенных на актора.
- Бизнес-процесс:Набор действий, направленных на достижение конкретной цели.
- Бизнес-функция:Набор обязанностей и действий.
- Бизнес-объект:Что-либо, что имеет значение для бизнеса.
2. Уровень приложений 💻
Этот уровень описывает программные системы. Он охватывает приложения и их взаимодействие. Он фокусируется на технической реализации бизнес-функций.
- Компонент приложения: Модульная часть программной системы.
- Функция приложения: Функция, выполняемая приложением.
- Сервис приложения: Набор функций, доступных извне.
- Интерфейс приложения: Граница между двумя компонентами.
- Взаимодействие приложения: Связь между компонентами.
3. Уровень технологий 🔌
Этот уровень представляет физическую инфраструктуру. Он включает аппаратные средства и системное программное обеспечение. Он обеспечивает поддержку уровня приложений.
- Узел: Вычислительный ресурс.
- Устройство: Физическое устройство с вычислительной мощностью.
- Системное программное обеспечение: Программное обеспечение, управляющее аппаратными ресурсами.
- Сеть: Инфраструктура связи.
- Оборудование: Физические аппаратные компоненты.
Эти три уровня формируют структурную основу. Они позволяют сопоставить бизнес-потребности с техническими решениями. Вы можете увидеть, как бизнес-процесс запускает функцию приложения. Эта функция может выполняться на конкретном узле на уровне технологий.
Уровень мотивации 🎯
Структурные элементы сами по себе не рассказывают всю историю. Вам нужно понять почему за архитектурой. Уровень мотивации фиксирует этот замысел. Он определяет драйверы, цели и принципы.
- Драйвер: Фактор, влияющий на цель или результат.
- Цель: Желаемый результат, который необходимо достичь.
- Принцип: Правило, которое руководит процессом принятия решений.
- Требование: Ограничение или потребность для системы.
- Оценка: Оценка соответствия или успеха.
Связь мотивации с архитектурой является мощной. Вы можете показать, какая цель движет конкретным бизнес-процессом. Вы можете продемонстрировать, какой принцип определяет выбор технологии. Это добавляет контекст статическим диаграммам.
Связи и соединения 🔗
Элементы редко бывают изолированными. Они взаимодействуют друг с другом. ArchiMate определяет конкретные типы связей. Эти линии описывают, как элементы влияют друг на друга. Существует три основных типа связей.
1. Связи ассоциации 🔗
Ассоциация указывает на использование или коммуникационную связь. Это наиболее распространённый тип связи. Она показывает, как один элемент взаимодействует с другим.
- Поток:Указывает на поток информации или материала.
- Доступ:Указывает на использование данных или объектов.
2. Зависимые связи 📉
Зависимость показывает, что один элемент зависит от другого. Если поставщик изменится, клиент пострадает.
- Зависимость:Общая зависимость между элементами.
- Реализация:Один элемент реализует или реализует другой.
3. Специализированные связи 🔻
Специализация указывает на наследование или иерархию типов. Она показывает, что один элемент является конкретной версией другого.
- Специализация:Более конкретный элемент, производный от общего.
- Агрегация:Связь «целое-часть», при которой части могут существовать независимо.
Таблица типов связей
| Тип связи | Описание | Пример |
|---|---|---|
| Ассоциация | Взаимодействие или поток | Процесс использует сервис приложения |
| Зависимость | Зависимость или реализация | Приложение реализует бизнес-процесс |
| Специализация | Наследование или иерархия типов | Конкретная роль является типом общей роли |
| Назначение | Связывание актора с ролью | Сотрудник выполняет роль |
| Агрегация | Отношение целое-часть | Бизнес-процесс состоит из действий |
Структурирование вашей модели 📝
Создание диаграммы включает логическую организацию элементов. Существуют конкретные рекомендации по компоновке. Это обеспечивает читаемость диаграммы. По возможности избегайте пересечения линий. Используйте выравнивание для группировки связанных элементов.
Шаг 1: Определите границы
Начните с четкой границы. Что входит в вид? Что исключено? Диаграмма с фокусом более эффективна, чем размытая. Определите фокус слоя. Это бизнес-вид или технический вид?
Шаг 2: Разместите слои
Разместите слои вертикально. Бизнес — наверху. Приложение — посередине. Технология — внизу. Это отражает иерархию зависимостей. Бизнес-потребности определяют функции приложения, которые работают на технологии.
Шаг 3: Соедините элементы
Нарисуйте отношения на основе стандартных типов. Используйте различные стили линий для разных типов отношений. Сплошные линии для ассоциации. Штриховые линии для зависимости. Изогнутые линии для специализации. Такое визуальное различие облегчает понимание.
Шаг 4: Добавьте мотивацию
Включите бизнес-мотивы. Разместите их в отдельной области мотивации. Соедините их с элементами структуры, которые они влияют. Это обеспечивает контекст для принятия решений по проектированию.
Лучшие практики нотации 🛠️
Соблюдение стандартов повышает качество. Вот рекомендации по созданию надежных моделей.
- Согласованность — ключевое: Используйте одни и те же символы для одних и тех же концепций на протяжении всей модели.
- Ограничьте сложность диаграммы: Одна диаграмма — одна история. Не помещайте все элементы в один вид.
- Используйте белое пространство: Позвольте элементам «дышать». Перегруженные диаграммы трудно читать.
- Четко обозначайте: Каждый элемент должен иметь четкое название. Избегайте сокращений, если они не определены.
- Проверьте границы слоев: Убедитесь, что элементы не пересекают границы слоев неправомерно. Исключения существуют, но должны быть осознанными.
- Проверьте связи: Убедитесь, что связи семантически корректны. Технологический узел не может напрямую выполнять бизнес-процесс без слоя приложений.
Распространённые ошибки, которые следует избегать ⚠️
Начинающие часто допускают определённые ошибки. Знание об этом помогает избежать их.
- Смешивание слоёв без разбора: Подключение бизнес-актора непосредственно к технологическому узлу без слоя приложений обычно неверно. Это пропускает логику того, как программное обеспечение реализует бизнес-логику.
- Чрезмерное использование связей: Подключение каждого элемента к каждому другому элементу создаёт «диаграмму спагетти». Используйте связи только там, где есть осмысленное взаимодействие.
- Пренебрежение слоем мотивации: Фокусировка только на структуре игнорирует движущие силы. Это приводит к архитектуре, которая не поддерживает бизнес-цели.
- Несогласованное наименование: Называние одной и той же концепции «App» на одной диаграмме и «System» на другой сбивает читателей с толку. Используйте стандартную терминологию.
- Пренебрежение слоем данных: Хотя часто интегрируется со слоем приложений, объекты данных имеют решающее значение. Убедитесь, что поток данных представлен там, где это уместно.
Расширенные концепции нотации 🚀
Как только основы будут поняты, вы сможете изучить более продвинутые функции. Они придают вашим моделям глубину.
Реализация и миграция
Архитектура не является статичной. Она развивается. Слой реализации и миграции помогает спланировать переход. Он описывает, как перейти от текущего состояния к целевому состоянию.
- Рабочий пакет: Набор действий для достижения цели.
- Проект: Временная деятельность, проводимая для создания уникального результата.
- Разрыв: Разница между текущим и целевым состоянием.
События-триггеры
Некоторые элементы запускаются событиями. Событие — это происшествие, влияющее на поведение процесса. Вы можете смоделировать это, связав событие с бизнес-процессом или функцией приложения.
Создание вашего первого моделирования 🎨
Теперь примените знания на практике. Следуйте этому рабочему процессу, чтобы создать простую диаграмму.
- Определите цель: Что вы моделируете? (например, новый процесс отчетности).
- Выберите уровень: Определите, какой уровень является основным. Начните с бизнес-уровня.
- Определите участников и роли: Кто участвует? (например, аналитик, менеджер).
- Определите процессы: Какие шаги предпринимаются? (например, собрать данные, проанализировать данные).
- Определите объекты: Какие данные используются? (например, отчет, запись клиента).
- Соедините элементы: Нарисуйте потоки и назначения.
- Проверка: Проверьте согласованность и ясность.
Этот процесс можно повторить для других уровней. Убедитесь, что связи между уровнями логичны. Например, бизнес-процесс должен поддерживаться функцией приложения.
Заключение 📚
Нотация ArchiMate предоставляет надежную основу для архитектуры предприятия. Она обеспечивает четкую коммуникацию между различными областями. Понимая уровни, элементы и отношения, вы сможете создавать эффективные модели. Уделяйте внимание согласованности и ясности. Избегайте перегруженности. Всегда связывайте структуру с мотивацией. С практикой вы сможете моделировать сложные системы с уверенностью.
Помните, цель — не просто нарисовать. Цель — понять. Используйте нотацию как инструмент мышления. Она помогает выявлять пробелы, избыточность и возможности для улучшения. Начинайте с малого. Постепенно наращивайте свое понимание, слой за слоем. Нотация — это язык. Освойте его хорошо, и он будет эффективно служить вашей организации.
