Автоматизация нормализации базы данных: пошаговое руководство с использованием AI-моделировщика баз данных Visual Paradigm

Введение в нормализацию, управляемую искусственным интеллектом

Нормализация базы данных — это критически важный процесс организации данных для обеспечения целостности и устранения избыточности. Хотя традиционно это сложная и подверженная ошибкам задача, современные инструменты эволюционировали для автоматизации этой «тяжелой работы». Моделировщик баз данных Visual Paradigm AI выступает в качестве интеллектуального моста, преобразуя абстрактные концепции в технически оптимизированные, готовые к использованию реализации.
Desktop AI Assistant

Чтобы понять ценность этого инструмента, рассмотрим аналогию с производством автомобиля. Если диаграмма классов — это первоначерчертеж, а диаграмма отношений между сущностями (ERD) — это технический чертеж, то нормализация — это процесс настройки двигателя, чтобы не было ослабленных болтов или лишнего веса. Моделировщик баз данных с искусственным интеллектом выступает в роли «автоматизированного завода», который выполняет эту настройку с максимальной эффективностью. Этот учебник сопровождает вас по процессу использования моделировщика баз данных с искусственным интеллектом для эффективной нормализации вашей схемы базы данных.

Doc Composer

Шаг 1: Доступ к пошаговому рабочему процессу

Моделировщик баз данных с искусственным интеллектом работает с использованием специализированного 7-шагового пошагового рабочего процесса. Нормализация занимает центральное место на шаге 5. Перед достижением этого этапа инструмент позволяет ввести концептуальные классы высокого уровня. Затем он использует интеллектуальные алгоритмы для подготовки структуры к оптимизации, позволяя пользователям переходить от концепций к таблицам без ручного труда.

Шаг 2: Переход через нормальные формы

Как только вы достигнете этапа нормализации, искусственный интеллект итеративно оптимизирует схему базы данныхчерез три основных этапа архитектурной зрелости. Последовательное продвижение гарантирует, что ваша база данных соответствует отраслевым стандартам надежности.

Достижение первой нормальной формы (1NF)

Первый уровень оптимизации фокусируется на атомарной природе ваших данных. Искусственный интеллект анализирует вашу схему, чтобы убедиться, что:

  • Каждая ячейка таблицы содержит одно атомарное значение.
  • Каждая запись в таблице уникальна.

Переход ко второй нормальной форме (2NF)

Опираясь на структуру 1NF, искусственный интеллект проводит дополнительный анализ для установления прочных связей между ключами и атрибутами. На этом этапе инструмент гарантирует, что все неключевые атрибуты полностью функциональны и зависят от первичного ключа, эффективно устраняя частичные зависимости.

Завершение с третьей нормальной формой (3NF)

Чтобы достичь стандартного уровня профессиональной оптимизации, искусственный интеллект переводит схему на 3NF. Это включает в себя обеспечение того, что все атрибуты зависят только на первичном ключе. Таким образом, инструмент устраняет транзитивные зависимости, которые являются распространенной причиной аномалий данных.

Шаг 3: Проверка автоматического обнаружения ошибок

На протяжении всего процесса нормализации AI DB Modeler используетинтеллектуальные алгоритмы для обнаружения недостатков проектирования, которые часто мешают плохо спроектированным системам. Он специально ищет аномалии, которые могут привести к:

  • ошибки обновления
  • ошибки вставки
  • ошибки удаления

Автоматизируя этот процесс обнаружения, инструмент устраняет ручную нагрузку по поиску потенциальных проблем целостности данных, обеспечивая надежную основу для ваших приложений.

Шаг 4: Понимание архитектурных изменений

Одной из отличительных особенностей AI DB Modeler является прозрачность. В отличие от традиционных инструментов, которые просто перестраивают таблицы на заднем плане, этот инструмент функционирует как образовательный ресурс.

Для каждого изменения, внесенного на этапах 1НФ, 2НФ и 3НФ, ИИ предоставляетобъяснения и обоснования для обучения. Эти сведения помогают пользователям понять конкретные архитектурные изменения, необходимые для уменьшения избыточности, служа в качестве ценного обучающего инструмента для овладения лучшими практиками в областипроектирования баз данных.

Шаг 5: Проверка с помощью интерактивной среды

После того как ИИ оптимизировал схему до 3НФ, рабочий процесс переходит кШагу 6, где вы можете проверить проект перед фактическойразвертыванием. Инструмент предлагает уникальную интерактивную среду для финальной проверки.

Функция Описание
Тестирование в реальном времени Пользователи могут запустить экземпляр базы данных в браузере на основе выбранного уровня нормализации (Исходный, 1НФ, 2НФ или 3НФ).
Реалистичное заполнение данными Среда заполняетсяреалистичными, сгенерированными ИИ образцами данных, включая операторы INSERT и скрипты DML.

Эта среда позволяет вам тестировать запросы и сразу проверять производительность по отношению к нормализованной структуре. Взаимодействуя с подготовленными данными, вы можете убедиться, что схема корректно и эффективно обрабатывает информацию, обеспечивая идеальную настройку «двигателя» до того, как автомобиль выйдет на дорогу.

Преобразование оптимизации процессов: всестороннее руководство по картированию потоков добавленной стоимости с использованием ИИ

Введение в современное картирование процессов

Картирование потоков добавленной стоимости(VSM) давно признан основой методологии Лин. Он предоставляет организациям важные визуальные сведения об эффективности процессов, потоках материалов и обменах информацией. Однако традиционный подход к созданию и анализу этих карт исторически был ручным, трудоемким процессом, включающим доски, стикеры и статическое программное обеспечение для рисования. Этот ручной процесс часто создает барьер для входа, мешая командам быстро итерировать улучшения своих рабочих процессов.

Ландшафт оптимизации процессов меняется с появлением инструментов, основанных на искусственном интеллекте. В частности, появлениеРедактор картирования потоков добавленной стоимости с использованием ИИпредставляет собой значительный прорыв. Эта технология позволяет специалистам создавать полные, насыщенные данными карты потоков добавленной стоимости, просто описав процесс на естественном языке. Перейдя от ручного черчения к интеллектуальной автоматизации, компании могут переходить от первоначальных идей к действенным выводам за минуты, а не часы.

Что такое картирование потоков добавленной стоимости с использованием ИИ?

ТехнологияAI-картирование потоков добавленной стоимости (VSM) Редактор — это не просто инструмент для рисования; это сложная, интеллектуальная платформа, предназначенная для визуализации, анализа и оптимизации рабочих процессов. В основе лежит обработка естественного языка (NLP), которая преобразует простые текстовые описания процессов в полноценные, редактируемые диаграммы. Эта возможность демократизирует доступ к инструментам Лин, позволяя пользователям с разным уровнем технической подготовки создавать профессиональные карты.

Помимо визуализации, эти инструменты включают движки для построения диаграмм, позволяющие проводить тонкую настройку. Пользователи могут изменять этапы процесса, редактировать данные и перестраивать потоки с помощью интуитивных интерфейсов перетаскивания. Интеграция аналитика на основе ИИ дополнительно повышает функциональность инструмента, выступая в роли виртуального консультанта, который анализирует данные VSM, формирует содержательные отчеты, выявляет узкие места и автоматически предлагает стратегические улучшения.

Ключевые особенности редактора AI VSM

Чтобы по-настоящему революционизировать оптимизацию процессов, современные инструменты VSM сочетают автоматизацию с глубокими аналитическими возможностями. Ниже перечислены ключевые особенности, определяющие эту технологию:

1. Генерация диаграмм из текста

Наиболее очевидное преимущество инструментов AI VSM — возможность генерировать карту из простого английского языка. Пользователи описывают свой рабочий процесс — указывая последовательность операций, точки хранения и потоки информации — и генератор VSM мгновенно создает подробную диаграмму. Это устраняет «паралич пустого холста» и предоставляет немедленную структуру для работы.

2. Автоматический расчет временных шкал и метрик

Ручной расчет метрик Лин подвержен человеческим ошибкам. Редакторы, основанные на ИИ, полностью автоматизируют этот процесс. По мере того как пользователи изменяют карту, инструмент автоматически рассчитывает критические метрики в реальном времени, включая:

  • Общее время цикла:Общее время, необходимое для завершения процесса от начала до конца.
  • Время, добавляющее ценность (VAT):Часть времени, затраченного на действия, которые действительно добавляют ценность клиенту.
  • Процент эффективности процесса:Производная метрика, показывающая, насколько оптимизирован рабочий процесс.

3. Анализ и отчетность с использованием ИИ

Возможно, наиболее трансформационной особенностью является встроенный консультант на основе ИИ. Пользователи могут запросить анализ своей текущей карты. ИИ анализирует структуру данных, временные шкалы и потоки, чтобы сгенерировать профессиональный отчет. Этот отчет выделяет ключевые выводы, определяет метрики производительности и предлагает стратегические рекомендации по устранению потерь и повышению пропускной способности.

4. Высококачественные варианты экспорта

Чтобы VSM была эффективной, она должна быть понятной. Инструмент обеспечивает экспорт готовых карт в виде изображений высокого разрешения в формате PNG. Это гарантирует, что результаты могут легко интегрироваться в отчеты руководства, презентации заинтересованным сторонам или обсуждения в команде без потери визуального качества.

Целевая аудитория и сценарии использования

Картирование процессов с использованием ИИ универсально и подходит для широкого круга специалистов, занимающихся повышением эффективности организаций. В таблице ниже указано, кто наиболее выигрывает от этого и как:

Роль Основная выгода
Менеджеры операций Выявляйте и устраняйте потери (Muda) на производственных линиях, чтобы снизить затраты и повысить скорость.
Консультанты по улучшению процессов Быстро создавайте и анализируйте карты потоков стоимости для клиентов, обеспечивая более быструю отдачу от проектов.
Команды разработки программного обеспечения Применяйте принципы бережливого производства к рабочим процессам DevOps и Agile для оптимизации цепочек CI/CD.
Бизнес-аналитики Создавайте карты сложных пользовательских маршрутов и внутренних бизнес-процессов для улучшения пользовательского опыта.

От визуализации к действенным выводам

Конечная цель Картирование потока стоимостизаключается не в самой карте, а в оптимизации, которую она обеспечивает. Используя искусственный интеллект, организации могут перестать тратить время на рисование и начать тратить его на анализ. Автоматизированные выводы, предоставляемые этими инструментами, позволяют командам сосредоточиться на стратегическом планировании, а не на низкоуровневой настройке.

Независимо от того, цель — сократить цикл производства на заводе или оптимизировать систему обработки заявок в службе поддержки клиентов, AI-картирование потока стоимости обеспечивает ясность, необходимую для принятия решений на основе данных. Он устраняет разрыв между текущим и будущим состоянием, обеспечивая непрерывное, точное и эффективное улучшение процессов.

За пределами эскиза: почему случайные ИИ не справляются с профессиональным визуальным моделированием (и как Visual Paradigm это исправляет)

Эра ИИ в архитектуре программного обеспечения

В быстро меняющейся среде инженерии программного обеспеченияи архитектуре предприятий способность преобразовывать абстрактные требования в точные, выполнимые проекты является критически важным навыком. Общие модели больших языковых моделей (LLM), такие как ChatGPT и Claude, произвели революцию в способах мозгового штурма и генерации текста. Однако, когда речь заходит о профессиональном визуальном моделировании, эти инструменты часто не справляются. Они создают то, что лучше всего можно описать как «эскизы» — приблизительные изображения, лишенные строгости инженерных чертежей.


Это всестороннее руководство исследует значительный разрыв между случайным ИИ-диаграммированием и профессиональными потребностями, а также то, как Visual Paradigm (VP) экосистема ИИзакрывает этот разрыв, обеспечивая соответствие стандартам, постоянство и итеративные возможности диаграммирования.

1. Проблема «художника-эскиза»: ограничения случайных ИИ-моделей языкового уровня

Случайные ИИ-инструменты в основном рассматривают диаграммирование как расширение генерации текста. При запросе на создание диаграммы они обычно выводят код в форматах, таких какMermaid или PlantUML. Хотя это впечатляет для быстрой визуализации, этот подход не обладает глубиной, необходимой для профессиональных инженерных контекстов.

Отсутствие встроенного рендеринга и редактора

Языковые модели генерируют текстовую синтаксис (например, код диаграммы Mermaid), но не предлагают встроенного просмотра или редактора для высококачественных векторных графических изображений (SVG). Пользователи вынуждены вставлять код во внешние рендереры, мгновенно теряя интерактивность. Если требуется изменение, пользователь должен запросить полную перегенерацию кода, что часто приводит к полностью новому макету.

Семантические неточности и нарушения стандартов

Общие модели часто неверно интерпретируют строгие стандарты моделирования, такие как UML или ArchiMate. Распространенные ошибки включают:

  • Смешение агрегации (общее владение) с композицией (исключительное владение).
  • Нарисованные неверные стрелки наследования или направления отношений.
  • Создание двунаправленных связей, где технически корректны односторонние.

Хотя результаты могут выглядеть эстетически привлекательно, они не подходят в качестве инженерных артефактов, поскольку не соответствуют семантическим правилам, регулирующим архитектуру системы.

Отсутствие постоянного состояния

Возможно, самое раздражающее ограничение — отсутствие памяти о визуальной структуре. Каждый запрос пересоздает диаграмму с нуля. Например, запрос к модели «добавить обработку ошибок в эту диаграмму последовательности» часто нарушает существующий макет, разрывает соединения или полностью забывает о предыдущих элементах. Нет постоянного состояния, которое отслеживало бы эволюцию модели.

2. Реальные риски, связанные с использованием неформального ИИ для создания диаграмм

Использование общих моделей ИИ для серьезной архитектурной работы вводит риски, которые могут подорвать качество проекта и сроки его выполнения.

Разрыв между проектированием и реализацией

Неясные или семантически некорректные визуализации приводят к несоответствию кода. Команды разработки тратят драгоценное время на совещаниях, пытаясь прояснить намерения, заложенные в диаграмме, которая не имеет точности. «Привлекательная картинка», которая технически неверна, хуже, чем отсутствие диаграммы вообще.

Зависимость от синтаксиса

Иронично, что использование «инструментов с поддержкой ИИ», таких как ChatGPT, для диаграмм часто требует от пользователя изучения специализированного синтаксиса (Mermaid/PlantUML), чтобы вручную исправлять ошибки. Это создает барьер компетенций, который аннулирует преимущества повышения эффективности при использовании ИИ.

Изоляция рабочего процесса

Диаграммы, созданные моделями ИИ, представляют собой статические изображения или фрагменты кода. Они не связаны с системами контроля версий, платформами совместной работы и последующими задачами, такими как генерация кода или создание схем баз данных. Они существуют в изоляции, не способные развиваться вместе с проектом.

3. Как Visual Paradigm AI обеспечивает профессиональное моделирование

Visual Paradigm превратил создание диаграмм в конверсационный, ориентированный на стандарты и интегрированныйпроцесс. В отличие от текстовых моделей ИИ, VP AI понимает лежащие в основе метамодели UML 2.5,ArchiMate3, C4, BPMN, и SysML, создавая соответствующие и редактируемые модели.

Постоянная структура с технологией «доработки диаграмм»

Visual Paradigmсохраняет диаграммы как живые объектывместо утилизируемых скриптов. Пользователи могут давать команды на естественном языке для обновления отдельных частей диаграммы без необходимости полной перегенерации.

Например, пользователь может ввести команду: «Добавить шаг двухфакторной аутентификации после входа» или «Переименуйте актера Customer в User.»Система мгновенно корректирует макет, соединители и семантику, сохраняя целостность остальной части модели. Это устраняет разорванные ссылки и хаос макета, характерные для простых инструментов.

Интеллект, соответствующий стандартам

Обученный на формальных нотациях, ИИ VP активно применяет правила, обеспечивая:

  • Правильная мультиплексность в ассоциациях.
  • Правильное использование стереотипов.
  • Действительные точки зрения ArchiMate (например, карты возможностей, использование технологий).

В результате получаются технически обоснованные чертежи, на которые могут доверяться как разработчики, так и архитекторы.

4. Соединение требований с проектированием: продвинутые рабочие процессы ИИ

Visual Paradigm выходит за рамки простого генерирования, предоставляя структурированные приложения, которые направляют пользователей от абстрактных идей к конкретным проектам.

Анализ текста с использованием ИИ

Эта функция анализирует неструктурированный текст — например, документы требований или пользовательские истории — для извлечения кандидатов на классы, атрибуты, операции и отношения. Она может автоматически генерировать начальный диаграмму классов на основе анализа.
AI Diagram Generator | Visual Paradigm

Пример сценария: Введите описание, например«Платформа электронной коммерции позволяет клиентам просматривать товары, добавлять в корзину, оформлять заказ с помощью платежного шлюза и отслеживать заказы.» ИИ определяет классы (Клиент, Товар, Корзина, Заказ, Платежный шлюз), атрибуты (цена, количество) и ассоциации (Клиент оформляет Заказ).

Мастер ИИ из 10 шагов

Для сложных диаграмм, таких какUML Модели классов, VP предлагает пошаговый мастер. Этот инструмент ведет пользователя по логической последовательности: Определить цель → Охват → Классы → Атрибуты → Отношения → Операции → Проверка → Генерация. Подход с участием человека на каждом этапе проверяет проектирование, предотвращая ошибки «один выстрел», характерные для генерации на основе запросов.

5. Сравнение: простые ИИ-модели и ИИ Visual Paradigm

Функция Простые ИИ-модели (ChatGPT, Claude) ИИ Visual Paradigm
Формат вывода Текстовый код (Mermaid, PlantUML) Редактируемые нативные модели и векторная графика
Состояние и сохранение Отсутствует (генерируется заново) Постоянный (поддерживает пошаговые обновления)
Соответствие стандартам Низкий (генерирует синтаксис/правила) Высокий (обеспечивает соответствие правилам UML/BPMN/ArchiMate)
Редактируемость Требует ручного редактирования кода Конверсационный интерфейс и перетаскивание
Интеграция Изолированные фрагменты Полный жизненный цикл (генерация кода, схема базы данных, совместная работа)

Заключение: от ручного вырезания к интеллектуальной инженерии

Традиционное составление диаграмм часто ощущается как резьба по мрамору — медленно, подвержено ошибкам и необратимо. Обычные ИИ-модели улучшили скорость набросков, но остаются ограниченными из-за неспособности создавать последовательные, постоянные и инженерные визуализации.

Visual Paradigm AIдействует как высокоточный 3D-принтер для архитектуры программного обеспечения. Позволяет пользователям вводить спецификации на простом английском языке и получать соответствующие стандартам, редактируемые структуры. Поддерживает диалоговую итерацию и напрямую обеспечивает реализацию за счёт генерации кода и интеграции с базами данных.

AI Diagram Generation Guide: Instantly Create System Models with Visual  Paradigm's AI - Visual Paradigm Guides

Для архитекторов программного обеспечения, команд предприятий и разработчиков, уставших от повторного создания сломанных фрагментов Mermaid, Visual Paradigm представляет собой следующее поколение: интеллектуальное моделирование, которое уважает стандарты, сохраняет намерения и ускоряет доставку.

Полное руководство по диаграммам последовательности UML для разработки, ориентированной на случаи использования: что, зачем, как и как ИИ облегчает этот процесс

В современной разработке программного обеспеченияпроектирование, ориентированное на случаи использованияявляется фундаментом эффективного моделирования систем. Оно сосредоточено на фиксациицелей пользователейиповедение системычерез реальные сценарии. В центре этого подхода находитсядиаграмма последовательности UML—мощный визуальный инструмент, который оживляет случаи использования, показываякак объекты взаимодействуют со временем.

Online Sequence Diagram Tool

Это всестороннее руководство предназначено дляначинающих и командкоторые хотят понять:

  • Что такое диаграммы последовательности и почему они важны

  • Как создавать их с помощьюподход, ориентированный на случаи использования

  • Ключевые концепции и реальные примеры

  • Какгенератор диаграмм последовательности на основе ИИ от Visual Paradigmускоряет весь процесс — делая моделирование быстрее, умнее и более совместным.


🎯 Что такое подход, ориентированный на случаи использования?

Подход, ориентированный на случаи использованияподход, ориентированный на случаи использованиясосредоточен на проектировании системы вокругцелей пользователей. Каждый случай использования описывает конкретное взаимодействие между пользователем (актером) и системой для достижения значимого результата.

Пример:
«Как клиент, я хочу войти в свой аккаунт, чтобы просмотреть историю своих заказов.»

Сценарии использования — это не просто документация — эточертежи функциональности, идиаграммы последовательности— идеальный способ визуализировать, как эти сценарии использования реализуются в реальном времени.


🧩 Зачем использовать диаграммы последовательности при разработке, ориентированной на сценарии использования?

Диаграммы последовательности особенно хорошо подходят для поддержки моделирования сценариев использования, потому что они:

✅ Показывают динамический потоквзаимодействий
✅ Выделяют временные рамки и порядоксообщений
✅ Уточняют ответственностьмежду объектами
✅ Выявляют крайние случаи (например, недопустимый ввод, тайм-ауты)
✅ Поддерживают проверкусценариев использования на этапах проектирования и тестирования
✅ Улучшают коммуникациюмежду разработчиками, тестировщиками и заинтересованными сторонами

🔍 Без диаграмм последовательности сценарии использования могут оставаться абстрактными. С ними они становятсяисполняемыми чертежами.


📌 Ключевые понятия диаграмм последовательностей UML (для начинающих)

Прежде чем погрузиться в сценарии использования, давайте освоим основные строительные блоки:

Sequence Diagram Example

Элемент Описание Визуальный
Жизненные линии Вертикальные штриховые линии, представляющие объекты или участники. Показывает существование во времени. ───────────────
Сообщения Горизонтальные стрелки между жизненными линиями. Показывают коммуникацию.
  • Синхронный Сплошная стрелка с закрашенной головкой. Вызывающий ждет ответа.
  • Асинхронный Сплошная стрелка с открытой головкой. Не ждать.
  • Возврат Штриховая стрелка (ответ).
  • Самосообщение Стрелка, возвращающаяся к той же жизненной линии (внутренняя обработка).
Активационные полосы Тонкие прямоугольники на жизненных линиях, показывающие, когда объект активен. ▯▯▯
Совмещенные фрагменты Коробки, представляющие логику управления:
  • альт Альтернативы (если/иначе) альт: успех / неудача
  • опц Необязательно (может произойти, а может и нет) опц: распечатать чек
  • цикл Повторение (например, цикл while) цикл: повторить 3 раза
  • пар Параллельное выполнение пар: проверить оплату и наличие товара
Создание/Удаление создатьсообщение или «X» в конце линии жизни создать: ПользовательилиX

💡 Совет: Начинайте ссценария использования, затемсопоставьте его с диаграммой последовательности.


🔄 Как создать диаграмму последовательности из сценария использования (пошагово)

Рассмотрим реальный пример, используяподход, основанный на сценариях использования.

Free AI Sequence Diagram Refinement Tool - Visual Paradigm AI


📌 Пример: Сценарий использования – «Пользователь вход в систему»

Текст сценария использования:

Как пользователь, я хочу войти в свою учетную запись, используя имя пользователя и пароль, чтобы получить доступ к своему профилю.

Шаг 1: Определите участников и объекты

  • УчастникПользователь

  • ОбъектыПредставление входаКонтроллер входаБаза данных

Шаг 2: Определите основной поток

  1. Пользователь → Представление входа: Вводит имя пользователя/пароль

  2. Представление входа → Контроллер входа: Отправляет учетные данные

  3. Контроллер входа → База данных: Проверяет, существует ли пользователь

  4. База данных → Контроллер входа: Возвращает результат

  5. Контроллер входа → LoginView: Отправляет успех/неудачу

  6. LoginView → Пользователь: Отображает сообщение

Шаг 3: Добавление логики управления с помощью объединенных фрагментов

Используйте alt фрагмент чтобы показать:

  • Путь успеха: «Вход выполнен успешно»

  • Путь неудачи: «Неверные учетные данные»

✅ Это отражает точку принятия решения в сценарии использования.

Шаг 4: Добавление полос активации

  • Добавьте полосы активации к LoginController и База данных чтобы показать время обработки.

Шаг 5: Финальная диаграмма

Теперь у вас есть полная, диаграмма последовательности, соответствующая сценарию использования которая отражает реальное поведение системы.

🔗 Посмотрите это в действии: Диаграммы последовательности UML с искусственным интеллектом

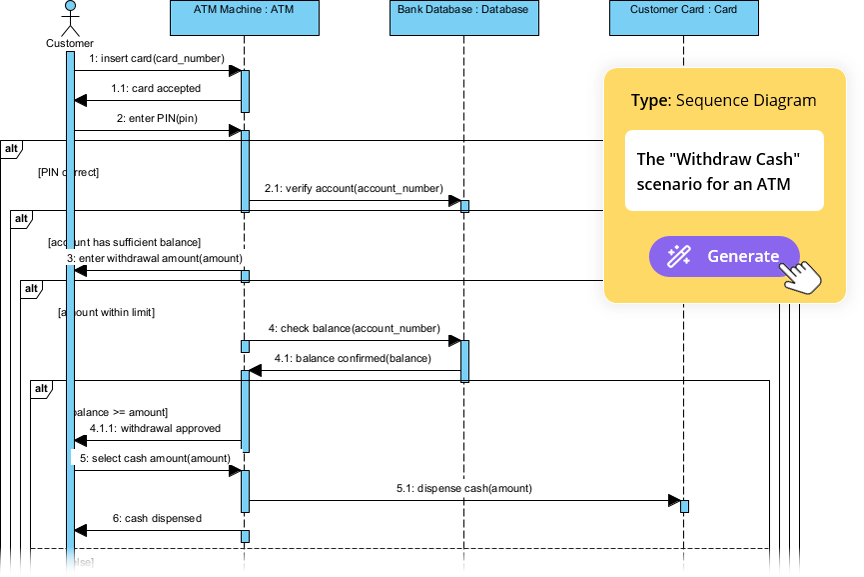

📌 Пример 2: Сценарий использования – «Клиент снимает наличные с банкомата»

Текст сценария использования:

Как клиент, я хочу снимать наличные с банкомата, чтобы получить доступ к своим средствам. Если средств недостаточно, я хочу получить уведомление.

Шаг 1: Определение участников

  • УчастникКлиент

  • ОбъектыБанкоматКартоприемникБанковский серверВыдача наличных

Шаг 2: Основной поток

  1. Клиент → Банкомат: Вставляет карту

  2. Банкомат → Картоприемник: Считывает карту

  3. Банкомат → Клиент: Запрашивает PIN

  4. Клиент → Банкомат: Вводит PIN

  5. Банкомат → Банковский сервер: Проверяет PIN

  6. Банковский сервер → Банкомат: Подтверждает валидность

  7. Банкомат → Клиент: Запрашивает сумму

  8. Клиент → Банкомат: Вводит сумму

  9. Банкомат → Банковский сервер: Проверяет баланс

  10. Банковский сервер → Банкомат: Возвращает баланс

  11. Банкомат → Выдача наличных: Выдает наличные

  12. Банкомат → Клиент: Показывает опцию получения чека

Шаг 3: Добавить фрагменты

  • цикл: Для попыток повторной авторизации после неверного ПИН-кода

  • опт: Для печати чека

  • альт: Для «недостаточно средств» против «успех»

🔗 Посмотрите, как ИИ с этим справляется: Упростите сложные рабочие процессы с помощью инструмента диаграмм последовательности ИИ


📌 Пример 3: Сценарий использования – «Клиент завершает оформление заказа в электронной коммерции»

Текст сценария использования:

Как клиент, я хочу добавить товары в корзину, перейти к оформлению заказа и завершить оплату, чтобы получить свой заказ.

Шаг 1: Участники

  • КлиентКорзина покупокПлатежный шлюзСистема управления запасамиПодтверждение заказа

Шаг 2: Поток с параллелизмом

  1. Покупатель → Корзина покупок: Добавляет товар(ы) →циклдля нескольких товаров

  2. Корзина покупок → Покупатель: Показывает итог

  3. Покупатель → Платежный шлюз: Инициирует оплату

  4. Покупатель → Система управления запасами: Запрашивает проверку наличия

  5. Платежный шлюз → Банк: Обрабатывает оплату →парс проверкой наличия

  6. Система управления запасами → Платежный шлюз: Подтверждает наличие

  7. Платежный шлюз → Корзина покупок: Подтверждает заказ

  8. Корзина покупок → Подтверждение заказа: Отправляет подтверждение

✅ Используйте пар фрагмент для отображения параллельной обработки.

🔗 Посмотрите полное руководство: Овладение диаграммами последовательности с помощью чат-бота на основе ИИ: кейс-стади электронной коммерции


🤖 Как генератор диаграмм последовательности на основе ИИ Visual Paradigm помогает командам

Традиционные инструменты моделирования требуют от пользователей вручную перетаскивать линии жизни, рисовать сообщения и размещать фрагменты — это занимает много времени и подвержено ошибкам.

AI Diagram Generation Guide: Instantly Create System Models with Visual Paradigm's AI - Visual Paradigm Guides

Генератор диаграмм последовательности Visual Paradigm’s инструменты на основе ИИ устраняют эти узкие места, особенно для команд, использующих подход, основанный на сценариях использования.

✨ 1. Чат-бот на основе ИИ: создавайте диаграммы из текста сценария использования за секунды

Вместо ручного рисования, опишите свой сценарий использования на простом английском языке:

📝 Подсказка:
«Создайте диаграмму последовательности для входа пользователя с использованием имени пользователя и пароля, включая обработку ошибок и повторную попытку после 3 неудачных попыток.»

ИИ:

  • Определяет участников и объекты

  • Сопоставляет поток сценария использования с линиями жизни и сообщениями

  • Применяет альтцикл, и опт фрагменты автоматически

  • Выдает чистую, профессиональную диаграмму в менее чем за 10 секунд

🔗 Попробуйте: Диаграммы последовательности UML, основанные на ИИ


✨ 2. Инструмент улучшения диаграмм последовательности на основе ИИ: преобразуйте черновики в профессиональные модели

Даже если вы начинаете с приблизительного наброска, Инструмент улучшения диаграмм последовательности на основе ИИ улучшает его:

  • Добавляет активационные полосы там, где это необходимо

  • Предлагает правильное использование фрагментов (альтциклпар)

  • Принуждает шаблоны проектирования (например, MVC: Вид → Контроллер → Модель)

  • Обнаруживает отсутствующие пути ошибок и граничные случаи

  • Улучшает читаемость и согласованность

🔗 Узнайте, как: Полное руководство: использование инструмента улучшения диаграмм последовательности на основе ИИ


✨ 3. От описаний случаев использования к диаграммам: нулевое ручное преобразование

Больше не нужно вручную преобразовывать текст описания случаев использования в диаграммы.

ИИ автоматически преобразует текстовые случаи использования в точные диаграммы последовательности, снижая:

  • Ручной труд

  • Неправильное толкование

  • Несогласованности

🔗 Посмотрите, как это работает: Улучшение диаграмм последовательности с помощью ИИ на основе описаний случаев использования


✨ 4. Итеративное улучшение с помощью диалогового ИИ

Хотите улучшить свою диаграмму? Просто поговорите с ИИ:

  • «Добавьте опцию «Забыли пароль» после 3 неудачных попыток входа.»

  • «Измените «Пользователь» на «Клиент».»

  • «Покажите сообщение об ошибке красным цветом.»

Каждый запрос обновляет диаграмму в реальном времени — без повторного рисования, без раздражения.

🔗 Исследуйте интерфейс: Интерфейс инструмента улучшения диаграмм последовательности на основе ИИ


✨ 5. Совместная работа команды стала простой

  • Нетехнические заинтересованные стороны (менеджеры продуктов, клиенты) могут участвовать с помощью естественного языка.

  • Разработчики могут быстро улучшать диаграммы во время спринтов.

  • Тестировщикимогут использовать диаграммы для написания тестовых случаев.

  • Дизайнерымогут проверять потоки до начала кодирования.

✅ Идеально дляагильных командиспользующих пользовательские сценарии и случаи использования.


🚀 Почему команды любят ИИ Visual Paradigm для моделирования случаев использования

Выгода Влияние
⏱️ Скорость Генерируйте диаграммы за секунды вместо часов
🧠 Низкий порог входа Не требуется опыт работы с UML для начала
🔄 Итеративный дизайн Улучшайте диаграммы в реальном времени через чат
🛠️ Снижение ошибок ИИ обнаруживает отсутствующие потоки, недопустимые фрагменты
📦 Экспорт и обмен Экспорт в PNG, SVG, PDF или встраивание в Confluence/Notion
🤝 Сотрудничество Все могут участвовать, включая непрофессионалов

📚 Лучшие ресурсы для новичков и команд

Ресурс URL
AI-моделирование диаграмм последовательности UML https://blog.visual-paradigm.com/generate-uml-sequence-diagrams-instantly-with-ai/
Инструмент улучшения диаграмм последовательности с использованием ИИ https://www.visual-paradigm.com/features/ai-sequence-diagram-refinement-tool/
Полное руководство: использование инструмента улучшения диаграмм последовательности с использованием ИИ https://www.archimetric.com/comprehensive-tutorial-using-the-ai-sequence-diagram-refinement-tool/
Улучшение диаграмм последовательности с использованием ИИ на основе описаний случаев использования https://www.cybermedian.com/refining-sequence-diagrams-from-use-case-descriptions-using-visual-paradigms-ai-sequence-diagram-refinement-tool/
Упростите сложные рабочие процессы с помощью инструмента диаграмм последовательности с использованием ИИ https://www.cybermedian.com/🚀-simplify-complex-workflows-with-visual-paradigm-ai-sequence-diagram-tool/
Интерфейс инструмента улучшения диаграмм последовательности с использованием ИИ https://ai.visual-paradigm.com/tool/sequence-diagram-refinement-tool/
Руководство для начинающих: создавайте профессиональные диаграммы последовательности за минуты https://www.anifuzion.com/beginners-tutorial-create-your-first-professional-sequence-diagram-in-minutes-using-visual-paradigm-ai-chatbot/
От простого к сложному: эволюция моделирования с использованием ИИ https://guides.visual-paradigm.com/from-simple-to-sophisticated-what-is-the-ai-powered-sequence-diagram-refinement-tool/
Овладение диаграммами последовательности с помощью чат-бота на основе ИИ: кейс по электронной коммерции https://www.archimetric.com/mastering-sequence-diagrams-with-visual-paradigm-ai-chatbot-a-beginners-tutorial-with-a-real-world-e-commerce-case-study/
Пример диаграммы последовательности с использованием ИИ: инициализация воспроизведения видеопотока https://chat.visual-paradigm.com/ai-diagram-example/ai-sequence-diagram-video-streaming-playback/

✅ Последние советы для команд, использующих проектирование, основанное на случаях использования

  1. Начните с четкого случая использования – сначала определите цель пользователя.

  2. Используйте диаграммы последовательности для проверки потока до начала кодирования.

  3. Привлекайте заинтересованные стороны на ранних этапах – используйте диаграммы для получения обратной связи.

  4. Используйте ИИ для сокращения ручного труда – позвольте инструменту взять на себя основную нагрузку.

  5. Держите диаграммы в актуальном состоянии – обновляйте их по мере изменения требований.


🎁 Начните бесплатно

Вам не нужна оплачиваемая лицензия, чтобы ощутить силу моделирования на основе ИИ.


📌 Заключение

А подход, основанный на сценариях использования является основой пользовательского подхода к проектированию программного обеспечения. диаграммы последовательности UML приводят эти сценарии использования к жизни — показывая кто делает что, когда и как.

С генератором диаграмм последовательности AI от Visual Paradigm, команды могут:

  • Генерировать диаграммы из простого языка

  • Улучшать их в реальном времени

  • Обеспечивать согласованность и точность

  • Сотрудничать между ролями

🚀 От сценария использования к диаграмме за секунды — знание UML не требуется.

👉 Начните сегодня с бесплатной версией Community Edition и преобразуйте рабочий процесс моделирования вашей команды.


🌟 Будущее проектирования систем — это не только визуальное, но и интеллектуальное.
Пусть ИИ будет вашим партнёром в моделировании.

Beyond the Sketch: Why Casual AI Fails at Professional Visual Modeling (and How Visual Paradigm Fixes It)

The Era of AI in Software Architecture

In the rapidly evolving landscape of software engineering and enterprise architecture, the ability to transform abstract requirements into precise, actionable designs is a critical skill. General-purpose Large Language Models (LLMs) like ChatGPT and Claude have revolutionized how we brainstorm and generate text. However, when it comes to professional visual modeling, these tools often fall short. They produce what can best be described as “sketches”—rough approximations that lack the rigor of engineered blueprints.


This comprehensive guide explores the significant gap between casual AI diagramming and professional needs, and how the Visual Paradigm (VP) AI ecosystem bridges this divide by delivering standards-aware, persistent, and iterative diagramming capabilities.

1. The “Sketch Artist” Problem: Limitations of Casual AI LLMs

Casual AI tools treat diagramming primarily as an extension of text generation. When prompted to create a diagram, they typically output code in formats like Mermaid or PlantUML. While impressive for quick visualizations, this approach lacks the depth required for professional engineering contexts.

No Native Rendering or Editing Engine

LLMs generate text-based syntax (e.g., Mermaid flowchart code) but offer no built-in viewer or editor for high-quality vector graphics (SVG). Users are forced to paste code into external renderers, instantly losing interactivity. If a change is needed, the user must request a full regeneration of the code, often resulting in a completely different layout.

Semantic Inaccuracies and Standard Violations

Generic models frequently misinterpret strict modeling standards like UML or ArchiMate. Common errors include:

  • Confusing aggregation (shared ownership) with composition (exclusive ownership).
  • Drawing invalid inheritance arrows or relationship directions.
  • Creating bidirectional associations where unidirectional ones are technically correct.

While the results may look aesthetically pleasing, they fail as engineering artifacts because they do not adhere to the semantic rules that govern system architecture.

Lack of Persistent State

Perhaps the most frustrating limitation is the lack of memory regarding visual structure. Each prompt regenerates the diagram from scratch. For example, asking an LLM to “add error handling to this sequence diagram” often breaks the existing layout, disconnects connectors, or forgets prior elements entirely. There is no persistent state to track the evolution of the model.

2. Real-World Risks of Relying on Casual AI Diagramming

Using general LLMs for serious architectural work introduces risks that can undermine project quality and timeline.

The Design-Implementation Gap

Vague or semantically incorrect visuals lead to misaligned code. Development teams waste valuable time in meetings trying to clarify the intent behind a diagram that lacks precision. A “pretty picture” that is technically wrong is worse than no diagram at all.

Syntax Dependency

Ironically, using “AI-assisted” tools like ChatGPT for diagrams often requires the user to learn specialized syntax (Mermaid/PlantUML) to manually fix errors. This creates an expertise barrier that negates the efficiency gains of using AI.

Workflow Isolation

Diagrams generated by LLMs are static images or code snippets. They are disconnected from version control, collaboration platforms, and downstream tasks like code generation or database schema creation. They exist in a silo, unable to evolve with the project.

3. How Visual Paradigm AI Delivers Professional-Grade Modeling

Visual Paradigm has transformed diagramming into a conversational, standards-driven, and integrated process. Unlike text-based LLMs, VP AI understands the underlying meta-models of UML 2.5,ArchiMate3, C4, BPMN, and SysML, producing compliant and editable models.

Persistent Structure with “Diagram Touch-Up” Technology

Visual Paradigm maintains diagrams as living objects rather than disposable scripts. Users can issue natural language commands to update specific parts of a diagram without triggering a full regeneration.

For example, a user can command: “Add a two-factor authentication step after login” or “Rename the Customer actor to User.” The system instantly adjusts the layout, connectors, and semantics while preserving the integrity of the rest of the model. This eliminates the broken links and layout chaos common in casual tools.

Standards-Compliant Intelligence

Trained on formal notations, VP AI actively enforces rules, ensuring:

  • Correct multiplicity in associations.
  • Proper use of stereotypes.
  • Valid ArchiMate viewpoints (e.g., Capability Maps, Technology Usage).

This results in technically sound blueprints that can be trusted by developers and architects alike.

4. Bridging Requirements to Design: Advanced AI Workflows

Visual Paradigm goes beyond simple generation by providing structured applications that guide users from abstract ideas to concrete designs.

AI-Powered Textual Analysis

This feature analyzes unstructured text—such as requirements documents or user stories—to extract candidate classes, attributes, operations, and relationships. It can generate an initial class diagram automatically based on the analysis.
AI Diagram Generator | Visual Paradigm

Example Scenario: Input a description like “An e-commerce platform allows customers to browse products, add to cart, checkout with payment gateway, and track orders.” The AI identifies classes (Customer, Product, Cart, Order, PaymentGateway), attributes (price, quantity), and associations (Customer places Order).

The 10-Step AI Wizard

For complex diagrams like UML Class models, VP offers a guided wizard. This tool leads users through a logical progression: Define Purpose → Scope → Classes → Attributes → Relationships → Operations → Review → Generate. This human-in-the-loop approach validates the design at every step, preventing the “one-shot” errors common in prompt-based generation.

5. Comparison: Casual LLMs vs. Visual Paradigm AI

Feature Casual LLMs (ChatGPT, Claude) Visual Paradigm AI
Output Format Text-based code (Mermaid, PlantUML) Editable Native Models & Vector Graphics
State & Persistence None (Regenerates from scratch) Persistent (Supports incremental updates)
Standards Compliance Low (Hallucinates syntax/rules) High (Enforces UML/BPMN/ArchiMate rules)
Editability Requires manual code edits Conversational UI & Drag-and-Drop
Integration Isolated Snippets Full Lifecycle (Code Gen, DB Schema, Teamwork)

Conclusion: From Manual Chiseling to Intelligent Engineering

Traditional diagramming often feels like chiseling marble—slow, error-prone, and irreversible. Casual AI LLMs improved the speed of sketching but remain limited by their inability to produce consistent, persistent, and engineered visuals.

Visual Paradigm AI acts like a high-precision 3D printer for software architecture. It allows users to input plain English specifications and receive standards-compliant, editable structures. It supports conversational iteration and drives implementation directly through code generation and database integration.

AI Diagram Generation Guide: Instantly Create System Models with Visual  Paradigm's AI - Visual Paradigm Guides

For software architects, enterprise teams, and developers tired of regenerating broken Mermaid snippets, Visual Paradigm represents the next evolution: intelligent modeling that respects standards, preserves intent, and accelerates delivery.

Transforming Process Optimization: A Comprehensive Guide to AI Value Stream Mapping

Introduction to Modern Process Mapping

Value Stream Mapping(VSM) has long been recognized as a cornerstone of Lean methodology. It provides organizations with essential visual insights into process efficiency, material flows, and information exchanges. However, the traditional approach to creating and analyzing these maps has historically been a manual, labor-intensive effort involving whiteboards, sticky notes, and static drawing software. This manual process often creates a barrier to entry, preventing teams from rapidly iterating on their workflow improvements.

The landscape of process optimization is shifting with the introduction of AI-powered tools. Specifically, the emergence of theAI Value Stream Mapping Editorrepresents a significant leap forward. This technology allows practitioners to generate complete, data-rich Value Stream Maps simply by describing a process in natural language. By transitioning from manual drafting to intelligent automation, businesses can move from raw ideas to actionable insights in minutes rather than hours.

What is AI-Powered Value Stream Mapping?

The AI Value Stream Mapping (VSM) Editor is not merely a drawing tool; it is a sophisticated, intelligent platform designed to visualize, analyze, and optimize workflows. At its core, it utilizes natural language processing (NLP) to transform simple text descriptions of processes into full-fledged, editable diagrams. This capability democratizes access to Lean tools, allowing users with varying levels of technical expertise to create professional-grade maps.

Beyond visualization, these tools incorporate diagramming engines that allow for granular refinement. Users can adjust process steps, edit data points, and rearrange flows using intuitive drag-and-drop interfaces. The integration of an AI analyst further elevates the tool, acting as a virtual consultant that examines VSM data to generate insightful reports, uncover bottlenecks, and suggest strategic improvements automatically.

Key Features of the AI VSM Editor

To truly revolutionize process optimization, modern VSM tools combine automation with deep analytical capabilities. Below are the critical features that define this technology:

1. Text-to-Diagram Generation

The most immediate benefit of AI VSM tools is the ability to generate a map from plain English. Users describe their workflow—detailing the sequence of operations, inventory points, and information flows—and the VSM generator instantly creates a detailed diagram. This eliminates the “blank canvas” paralysis and provides an immediate structure to work with.

2. Automated Timeline and Metric Calculation

Manual calculation of Lean metrics is prone to human error. AI-driven editors automate this entirely. As users modify the map, the tool automatically calculates critical metrics in real-time, including:

  • Total Lead Time: The total time it takes for a process to be completed from start to finish.
  • Value-Added Time (VAT): The portion of time spent on activities that actually add value to the customer.
  • Process Efficiency Percentage: A derived metric indicating how streamlined the workflow is.

3. AI-Powered Analysis and Reporting

Perhaps the most transformative feature is the built-in AI consultant. Users can request an analysis of their current state map. The AI reviews the data structure, timelines, and flow to generate a professional report. This report highlights key findings, identifies performance metrics, and offers strategic recommendations to eliminate waste and improve throughput.

4. High-Fidelity Export Options

For a VSM to be effective, it must be communicable. The tool facilitates the export of finished maps as high-resolution PNG images. This ensures that findings can be easily integrated into management reports, stakeholder presentations, or team discussions without loss of visual quality.

Target Audience and Use Cases

AI-powered process mapping is versatile, catering to a wide array of professionals involved in organizational efficiency. The table below outlines who benefits most and how:

Role Primary Benefit
Operations Managers Identify and eliminate waste (Muda) in production lines to reduce costs and improve speed.
Process Improvement Consultants Rapidly create and analyze VSMs for clients, delivering value faster during engagements.
Software Development Teams Apply Lean principles to DevOps and Agile workflows to streamline CI/CD pipelines.
Business Analysts Map complex customer journeys and internal business processes to enhance user experience.

From Visualization to Actionable Insight

The ultimate goal of Value Stream Mapping is not the map itself, but the optimization it enables. By leveraging AI, organizations can stop spending time drawing and start spending time analyzing. The automated insights provided by these tools allow teams to focus on high-level strategy rather than low-level formatting.

Whether the goal is to reduce cycle time in a manufacturing plant or streamline a customer service ticket system, AI Value Stream Mapping provides the clarity required to make data-driven decisions. It bridges the gap between the current state and the future state, ensuring that process improvement is continuous, accurate, and efficient.

Automating Database Normalization: A Step-by-Step Guide Using Visual Paradigm AI DB Modeler

Introduction to AI-Driven Normalization

Database normalization is the critical process of organizing data to ensure integrity and eliminate redundancy. While traditionally a complex and error-prone task, modern tools have evolved to automate this “heavy lifting.” The Visual Paradigm AI DB Modeler acts as an intelligent bridge, transforming abstract concepts into technically optimized, production-ready implementations.
Desktop AI Assistant

To understand the value of this tool, consider the analogy of manufacturing a car. If a Class Diagram is the initial sketch and an Entity Relationship Diagram (ERD) is the mechanical blueprint, then normalization is the process of tuning the engine to ensure there are no loose bolts or unnecessary weight. The AI DB Modeler serves as the “automated factory” that executes this tuning for maximum efficiency. This tutorial guides you through the process of using the AI DB Modeler to normalize your database schema effectively.

Doc Composer

Step 1: Accessing the Guided Workflow

The AI DB Modeler operates using a specialized 7-step guided workflow. Normalization takes center stage at Step 5. Before reaching this stage, the tool allows you to input high-level conceptual classes. From there, it uses intelligent algorithms to prepare the structure for optimization, allowing users to move from concepts to tables without manual effort.

Step 2: Progressing Through Normal Forms

Once you reach the normalization phase, the AI iteratively optimizes the database schema through three primary stages of architectural maturity. This stepwise progression ensures that your database meets industry standards for reliability.

Achieving First Normal Form (1NF)

The first level of optimization focuses on the atomic nature of your data. The AI analyzes your schema to ensure that:

  • Each table cell contains a single, atomic value.
  • Every record within the table is unique.

Advancing to Second Normal Form (2NF)

Building upon the structure of 1NF, the AI performs further analysis to establish strong relationships between keys and attributes. In this step, the tool ensures that all non-key attributes are fully functional and dependent on the primary key, effectively removing partial dependencies.

Finalizing with Third Normal Form (3NF)

To reach the standard level of professional optimization, the AI advances the schema to 3NF. This involves ensuring that all attributes are dependent only on the primary key. By doing so, the tool removes transitive dependencies, which are a common source of data anomalies.

Step 3: Reviewing Automated Error Detection

Throughout the normalization process, the AI DB Modeler employs intelligent algorithms to detect design flaws that often plague poorly designed systems. It specifically looks for anomalies that could lead to:

  • Update errors
  • Insertion errors
  • Deletion errors

By automating this detection, the tool eliminates the manual burden of hunting for potential integrity issues, ensuring a robust foundation for your applications.

Step 4: Understanding the Architectural Changes

One of the distinct features of the AI DB Modeler is its transparency. Unlike traditional tools that simply reorganize tables in the background, this tool functions as an educational resource.

For every change made during the 1NF, 2NF, and 3NF steps, the AI provides educational rationales and explanations. These insights help users understand the specific architectural shifts required to reduce redundancy, serving as a valuable learning tool for mastering best practices in database design.

Step 5: Validating via the Interactive Playground

After the AI has optimized the schema to 3NF, the workflow moves to Step 6, where you can verify the design before actual deployment. The tool offers a unique interactive playground for final validation.

Feature Description
Live Testing Users can launch an in-browser database instance based on their chosen normalization level (Initial, 1NF, 2NF, or 3NF).
Realistic Data Seeding The environment is populated with realistic, AI-generated sample data, including INSERT statements and DML scripts.

This environment allows you to test queries and verify performance against the normalized structure immediately. By interacting with seeded data, you can confirm that the schema handles information correctly and efficiently, ensuring the “engine” is tuned perfectly before the car hits the road.

Comprehensive Guide to ERD Levels: Conceptual, Logical, and Physical Models

The Importance of Architectural Maturity in Database Design

Entity Relationship Diagrams (ERDs) serves as the backbone of effective system architecture. They are not static illustrations but are developed at three distinct stages of architectural maturity. Each stage serves a unique purpose within the database design lifecycle, catering to specific audiences ranging from stakeholders to database administrators. While all three levels involve entities, attributes, and relationships, the depth of detail and the technical specificity vary significantly between them.

To truly understand the progression of these models, it is helpful to use a construction analogy. Think of building a house: a Conceptual ERD is the architect’s initial sketch showing the general location of rooms like the kitchen and living room. The Logical ERD is the detailed floor plan specifying dimensions and furniture placement, though it does not yet dictate the materials. Finally, the Physical ERD acts as the engineering blueprint, specifying the exact plumbing, electrical wiring, and the specific brand of concrete for the foundation.

Engineering Interface

1. Conceptual ERD: The Business View

The Conceptual ERD represents the highest level of abstraction. It provides a strategic view of the business objects and their relationships, devoid of technical clutter.

Purpose and Focus

This model is primarily utilized for requirements gathering and visualizing the overall system architecture. Its main goal is to facilitate communication between technical teams and non-technical stakeholders. It focuses on defining what entities exist—such as “Student,” “Product,” or “Order”—rather than how these entities will be implemented in a database table.

Level of Detail

Conceptual models typically lack technical constraints. For example, many-to-many relationships are often depicted simply as relationships without the complexity of cardinality or join tables. Uniquely, this level may utilize generalization, such as defining “Triangle” as a sub-type of “Shape,” a concept that is abstracted away in later physical implementations.

2. Logical ERD: The Detailed View

Moving down the maturity scale, the Logical ERD serves as an enriched version of the conceptual model, bridging the gap between abstract business needs and concrete technical implementation.

Purpose and Focus

The logical model transforms high-level requirements into operational and transactional entities. While it defines explicit columns for each entity, it remains strictly independent of a specific Database Management System (DBMS). It does not matter at this stage whether the final database will be in Oracle, MySQL, or SQL Server.

Level of Detail

Unlike the conceptual model, the logical ERD includes attributes for every entity. However, it stops short of specifying technical minutiae like data types (e.g., integer vs. float) or specific field lengths.

3. Physical ERD: The Technical Blueprint

The Physical ERD represents the final, actionable technical design of a relational database. It is the schema that will be deployed.

Purpose and Focus

This model serves as the blueprint for creating the database schema within a specific DBMS. It elaborates on the logical model by assigning specific data types, lengths, and constraints (such as varchar(255), int, or nullable).

Level of Detail

The physical ERD is highly detailed. It defines precise Primary Keys (PK) and Foreign Keys (FK) to strictly enforce relationships. Furthermore, it must account for the specific naming conventions, reserved words, and limitations of the target DBMS.

Comparative Analysis of ERD Models

To summarize the distinctions between these architectural levels, the following table outlines the features typically supported across the different models:

Feature Conceptual Logical Physical
Entity Names Yes Yes Yes
Relationships Yes Yes Yes
Columns/Attributes Optional/No Yes Yes
Data Types No Optional Yes
Primary Keys No Yes Yes
Foreign Keys No Yes Yes

Streamlining Design with Visual Paradigm and AI

Creating these models manually and ensuring they remain consistent can be labor-intensive. Modern tools like Visual Paradigm leverage automation and Artificial Intelligence to streamline the transition between these levels of maturity.

ERD modeler

Model Transformation and Traceability

Visual Paradigm features a Model Transitor, a tool designed to derive a logical model directly from a conceptual one, and subsequently, a physical model from the logical one. This process maintains automatic traceability, ensuring that changes in the business view are accurately reflected in the technical blueprint.

AI-Powered Generation

Advanced features include AI capabilities that can instantly produce professional ERDs from textual descriptions. The AI automatically infers entities and foreign key constraints, significantly reducing manual setup time.

Desktop AI Assistant

Bi-directional Synchronization

Crucially, the platform supports bi-directional transformation. This ensures that the visual design and the physical implementation stay in sync, preventing the common issue of documentation drifting away from the actual codebase.

Mastering Database Validation with the Interactive SQL Playground

Understanding the Interactive SQL Playground

The Interactive SQL Playground (often called the Live SQL Playground) acts as a critical validation and testing environment within the modern database design lifecycle. It bridges the gap between a conceptual visual model and a fully functional, production-ready database. By allowing users to experiment with their schema in real-time, it ensures that design choices are robust before any code is deployed.

DBModeler AI showing domain class diagram

Think of the Interactive SQL Playground as a virtual flight simulator for pilots. Instead of taking a brand-new, untested airplane (your database schema) directly into the sky (production), you test it in a safe, simulated environment. You can add simulated passengers (AI-generated sample data) and try out various maneuvers (SQL queries) to see how the plane handles the weight and stress before you ever leave the ground.

Key Concepts

To fully utilize the playground, it is essential to understand the foundational concepts that drive its functionality:

  • Schema Validation: The process of verifying the structural integrity and robustness of a database design. This involves ensuring that tables, columns, and relationships function as intended under realistic conditions.
  • DDL (Data Definition Language): SQL commands used to define the database structure, such as CREATE TABLE or ALTER TABLE. The playground uses these to build your schema instantly.
  • DML (Data Manipulation Language): SQL commands used for managing data within the schema, such as SELECT, INSERT, UPDATE, and DELETE. These are used in the playground to test data retrieval and modification.
  • Architectural Debt: The implied cost of future reworking required when a database is designed poorly in the beginning. Identifying flaws in the playground significantly reduces this debt.
  • Normalization Stages (1NF, 2NF, 3NF): The process of organizing data to reduce redundancy. The playground allows you to test different versions of your schema to observe performance implications.

Guidelines: Step-by-Step Validation Tutorial

The Interactive SQL Playground is designed to be Step 6 of a comprehensive 7-step DB Modeler AI workflow, serving as the final quality check. Follow these steps to validate your database effectively.

Step 1: Access the Zero-Setup Environment

Unlike traditional database management systems that require complex local installations, the playground is accessible entirely in-browser. Simply navigate to the playground interface immediately after generating your schema. Because there is no software installation required, you can begin testing instantly.

Step 2: Select Your Schema Version

Before running queries, decide which version of your database schema you wish to test. The playground allows you to launch instances based on different normalization stages:

  • Initial Design: Test your raw, unoptimized concepts.
  • Optimized Versions: Select between 1NF, 2NF, or 3NF versions to compare how strict normalization affects query complexity and performance.

Step 3: Seed with AI-Powered Data

A comprehensive test requires data. Use the built-in AI-Powered Data Simulation to populate your empty tables.

  1. Locate the “Add Records” or “Generate Data” feature within the playground interface.
  2. Specify a batch size (e.g., “Add 10 records”).
  3. Execute the command. The AI will automatically generate realistic, AI-generated sample data relevant to your specific tables (e.g., creating customer names for a “Customers” table rather than random strings).

Step 4: Execute DDL and DML Queries

With a populated database, you can now verify the schema’s behavior.

  • Run Structural Tests: Check if your data types are correct and if the table structures accommodate the data as expected.
  • Run Logic Tests: Execute complex SELECT statements with JOIN clauses to ensure relationships between tables are correctly established.
  • Verify Constraints: Attempt to insert data that violates Primary Key or Foreign Key constraints. The system should reject these entries, confirming that your data integrity rules are active.

Tips and Tricks for Efficient Testing

Maximize the value of your testing sessions with these practical tips:

  • Iterate Rapidly: Take advantage of the “Instant Feedback” loop. If a query feels clunky or a relationship is missing, return to the visual diagram, adjust the model, and reload the playground. This typically takes only minutes and prevents hard-to-fix errors later.
  • Stress Test with Volume: Don’t just add one or two rows. Use the batch generation feature to add significant amounts of data. This helps reveal performance bottlenecks that aren’t visible with a small dataset.
  • Compare Normalization Performance: Run the exact same query against the 2NF and 3NF versions of your schema. This comparison can highlight the trade-off between data redundancy (storage) and query complexity (speed), helping you make an informed architectural decision.
  • Validate Business Logic: Use the playground to simulate specific business scenarios. For example, if your application requires finding all orders placed by a specific user in the last month, write that specific SQL query in the playground to ensure the schema supports it efficiently.

Mastering Database Normalization with Visual Paradigm AI DB Modeler

Database normalization is a critical process in system design, ensuring that data is organized efficiently to reduce redundancy and improve integrity. Traditionally, moving a schema from a raw concept to the Third Normal Form (3NF) required significant manual effort and deep theoretical knowledge. However, the Visual Paradigm AI DB Modeler has revolutionized this approach by integrating normalization into an automated workflow. This guide explores how to leverage this tool to achieve an optimized database structure seamlessly.

ERD modeler

Key Concepts

To effectively use the AI DB Modeler, it is essential to understand the foundational definitions that drive the tool’s logic. The AI focuses on three primary stages of architectural maturity.

Engineering Interface

1. First Normal Form (1NF)

The foundational stage of normalization. 1NF ensures that the table structure is flat and atomic. In this state, each table cell contains a single value rather than a list or set of data. Furthermore, it mandates that every record within the table is unique, eliminating duplicate rows at the most basic level.

2. Second Normal Form (2NF)

Building upon the strict rules of 1NF, the Second Normal Form addresses the relationship between columns. It requires that all non-key attributes are fully functional and dependent on the primary key. This stage eliminates partial dependencies, which often occur in tables with composite primary keys where a column relies on only part of the key.

3. Third Normal Form (3NF)

This is the standard target for most production-grade relational databases. 3NF ensures that all attributes are only dependent on the primary key. It specifically targets and removes transitive dependencies (where Column A relies on Column B, and Column B relies on the Primary Key). Achieving 3NF results in a high degree of architectural maturity, minimizing data redundancy and preventing update anomalies.

Guidelines: The Automated Normalization Workflow

Visual Paradigm AI DB Modeler incorporates normalization specifically within Step 5 of its automated 7-step workflow. Follow these guidelines to navigate the process and maximize the utility of the AI’s suggestions.

Step 1: Initiate the AI Workflow

Begin by inputting your initial project requirements or raw schema ideas into the AI DB Modeler. The tool will guide you through the initial phases of entity discovery and relationship mapping. Proceed through the early steps until you reach the optimization phase.

Step 2: Analyze the 1NF Transformation

When the workflow reaches Step 5, the AI effectively takes over the role of a database architect. It first analyzes your entities to ensure they meet 1NF standards. Watch for the AI to decompose complex fields into atomic values. For example, if you had a single field for “Address,” the AI might suggest breaking it down into Street, City, and Zip Code to ensure atomicity.

Step 3: Review 2NF and 3NF Refinements

The tool iteratively applies rules to progress from 1NF to 3NF. During this phase, you will observe the AI restructuring tables to handle dependencies correctly:

  • It will identify non-key attributes that do not depend on the full primary key and move them to separate tables (2NF).
  • It will detect attributes that depend on other non-key attributes and isolate them to eliminate transitive dependencies (3NF).

Step 4: Consult the Educational Rationales

One of the most powerful features of the Visual Paradigm AI DB Modeler is its transparency. As it modifies your schema, it provides educational rationales. Do not skip this text. The AI explains the reasoning behind every structural change, detailing how the specific optimization eliminates data redundancy or ensures data integrity. Reading these rationales is crucial for verifying that the AI understands the business context of your data.

Step 5: Validate in the SQL Playground

Once the AI claims the schema has reached 3NF, do not immediately export the SQL. Utilize the built-in interactive SQL playground. The tool seeds the new schema with realistic sample data.

Run test queries to verify performance and logic. This step allows you to confirm that the normalization process hasn’t made data retrieval overly complex for your specific use case before you commit to deployment.

Tips and Tricks

Maximize your efficiency with these best practices when using the AI DB Modeler.

Desktop AI Assistant

  • Verify Context Over Syntax: While the AI is excellent at applying normalization rules, it may not know your specific business domain quirks. Always cross-reference the “Educational Rationales” with your business logic. If the AI splits a table in a way that hurts your application’s read performance, you may need to denormalize slightly.
  • Use the Sample Data: The sample data generated in the SQL playground is not just for show. Use it to check for edge cases, such as how null values are handled in your newly normalized foreign keys.
  • Iterate on Prompts: If the initial schema generation in Steps 1-4 is too vague, the normalization in Step 5 will be less effective. Be descriptive in your initial prompts to ensure the AI starts with a robust conceptual model.
